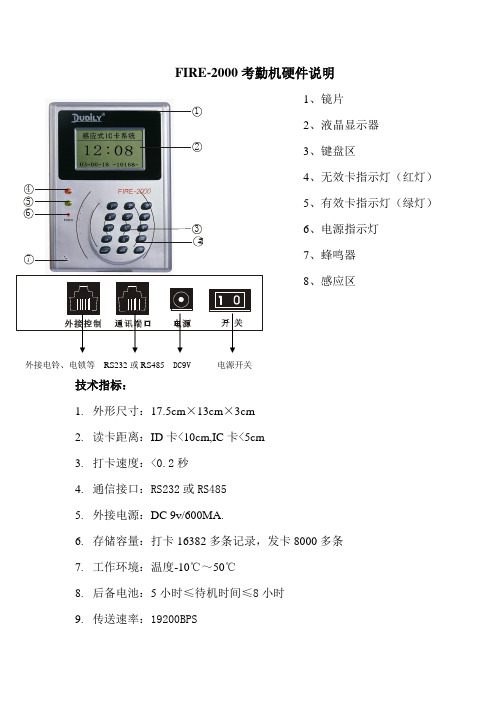

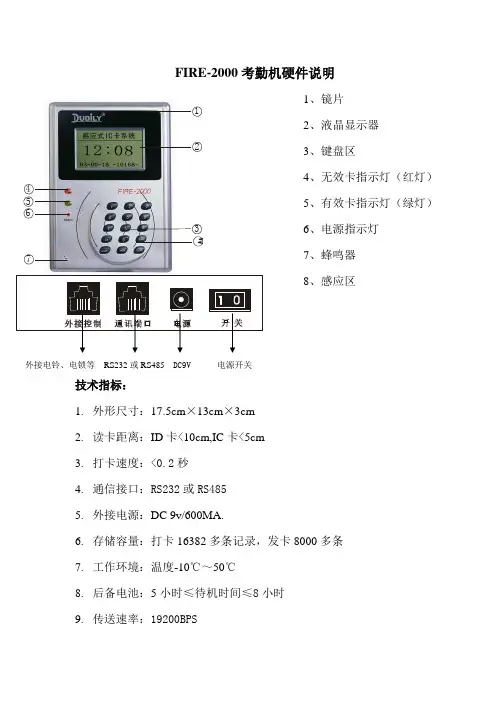

FIRE-2000考勤机硬件说明1、镜片2、液晶显示器3、键盘区4、无效卡指示灯（红灯）5、有效卡指示灯（绿灯）6、电源指示灯7、蜂鸣器8、感应区外接电铃、电锁等 RS232或RS485 DC9V 电源开关技术指标：1. 外形尺寸：17.5cm ×13cm ×3cm2. 读卡距离：ID 卡<10cm,IC 卡<5cm3. 打卡速度：<0.2秒4. 通信接口：RS232或RS4855. 外接电源：DC 9v/600MA.6. 存储容量：打卡16382多条记录，发卡8000多条7. 工作环境：温度-10℃～50℃8. 后备电池：5小时≤待机时间≤8小时 9. 传送速率：19200BPS12345678按键说明:“UP ”循环键（特定模式下有特定功能）“DOWN”循环键（特定模式下有特定功能）“MENU”菜单键“ENTER”确认键“CLEAR”退出键“UP”+数字键“0”查看打卡记录“UP”+数字键“1”查看发卡记录“UP”+数字键“8”锁键盘MENU+数字键“1234”（密码）进入菜单设置状态按数字键“1”键设置本机地址输入两位数的地址号码+“ENTER”（按UP或DOWN移动光标）按数字键“2”键模式设置（按UP或DOWN移动光标）选定模式+“ENTER”考勤模式只做考勤用途不能开门门禁模式可做考勤、门禁功能按数字键“3”键设置刷卡延时（按UP或DOWN移动光标）输入设定时间+“ENTER”刷卡延时是指同一张卡在设定时间内不能打两次，设为00时00分没有限制按数字键“4”键设置开锁密码输入四位开锁密码+ ENTER按数字键“5”键设置开锁模式（按UP或DOWN移动光标）选定模式+“ENTER”按数字键“6”键设置响铃延时（按UP或DOWN移动光标）输入时间+“ENTER”注：考勤模式下是用来外接电铃，响铃延时是指打铃时间长度，门禁模式下显示是开锁延时，开锁延时是指开锁时间长度按数字键“7”键设置批量发卡键盘发卡N：表示逻辑卡号（可更改、即：工号）P：表示物理卡号（不可更改、即：唯一）发卡操作过程：当进入发卡状态后，出现逻辑卡号，可用默认卡号，也可手工改动，设好后再按Enter键，此时卡在机器上感应一下，然后会提示发卡成功，等待发第二张卡，依次下去……按数字键“8”键设置字体（按UP或DOWN移动光标）选定字体+“ENTER”字体设置是用来考勤机界面的简繁体字转换按数字键“9”键设置时钟（按UP或DOWN移动光标）选定时间+“ENTER”设置时钟是用来修改考勤机的日期时间考勤门禁读卡器接线图水晶头与读卡器的对应关系为：5对应VCC 4对应DATA0 3对应DATA1 2对应GND考勤机门禁接线图考勤机 继电器(5V )开关按钮水晶头5 4 3 2VCC DA TA0 DA TA1 GND读卡器。

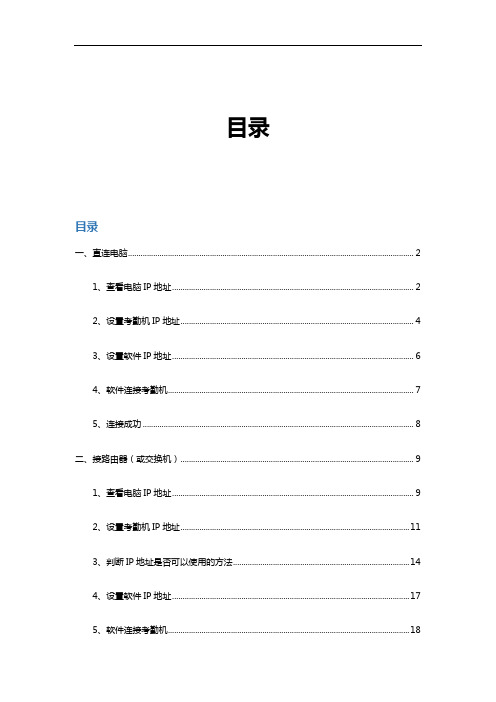

目录目录一、直连电脑 (2)1、查看电脑IP地址 (2)2、设置考勤机IP地址 (4)3、设置软件IP地址 (6)4、软件连接考勤机 (7)5、连接成功 (8)二、接路由器（或交换机） (9)1、查看电脑IP地址 (9)2、设置考勤机IP地址 (11)3、判断IP地址是否可以使用的方法 (14)4、设置软件IP地址 (17)5、软件连接考勤机 (18)6、连接成功 (19)三、xp系统和win 10系统查看IP的方法 (20)xp系统 (20)1、查看电脑ip地址步骤 (20)2、设置电脑固定ip地址步骤 (25)win 10系统 (26)1、查看电脑ip地址步骤 (26)2、设置电脑固定ip地址步骤 (27)网络连接网络连接分两种方式：直连电脑和接路由器（或交换机）以下是两种连接方式的操作步骤：（注：电脑的ip查看方式多种多样，根据电脑系统的不同，查看的方式可能会有差异，以下先针对win 7系统做讲解，在文档的最后会对xp系统以及win 10系统进行说明）以win 7系统为例一、直连电脑（注：电脑的IP必须是固定的）指的是考勤机和电脑通过一根网线直接连接（网线一头插机器的网口，另一头插电脑的网口），如下图所示：1、查看电脑IP地址。
网线接好之后，首先看下本机电脑的IP地址是多少,电脑IP的查看方式如下：①、鼠标右键点击电脑屏幕右下角系统托盘里的网络图标，在弹出的窗口选择：打开网络和共享中心②、看到如下所示的界面，找到本地连接，点击进去③、进入到本地连接状态的页面，再点击属性④、然后再双击internet 协议版本4进去即可看到，如果点击进去是自动获取IP地址的话必须手动分配一个IP，不能自动获取。
如下图：2、设置考勤机IP地址。
把机器的IP改成和电脑本地连接里面的IP 前三位一样，最后一位不同,也就是同一网段。
比如：电脑是192.168.1.103 ，考勤机就可以改成192.168.1.201。
门禁系统示意图门禁系统功能简介①用户在设备上验证通过后，设备会输出锁控信号，将锁开启。
②门磁将会自动检测开关状态，当门被意外打开或门未关好时，将触发报警信号(开关量信号)。
③可外接出门开关，方便在室将门打开。
④可外接门铃。
⑤当设备被非法拆卸，设备将输出报警信号。
连接门锁连接门锁警告：请勿带电接线！备注：1 .本设备可支持常开型和常闭型锁，只要分别连接在不同的端子上即可。
对通电时打开，断电时关闭的锁，应该使用NO端子，对通电时关闭、断电时打开的锁，应该使用NC端子。
2 .为了防止电锁在开关瞬间产生自感电动势对门禁系统的影响，在门禁系统现场应用接线时，需要在电锁上并联一个型号FR107的二极管（有随机配备FR107二极管，请勿将其正负极接反）把电锁开关瞬间产生的自感电动势释放1) 设备与锁共用电源设备与锁可共用电源情况:ULOCK=12V，I-ILOCK>1A…①且锁与设备之间的距离较近时。
2) 设备与锁不共用电源设备与锁不共用电源情况：（1) ULOCK =12V 且I-ILO CK≤1A；（2) ULOCK≠12V；（3) 锁与设备之间的距离较远时。
①：定义为设备电源输出的电流，ULOCK定义为锁的工作电压，ILOCK定义为锁的工作电流。
3) 一台门禁机控制两把锁4) 两台门禁机控制一把锁连接其他装置备注：本机只能接报警输出小于或等于DC12V的报警器。
连接电源本设备的工作电源为 DC12V，工作电流为 500mA，待机电流为 50mA，将电源的正负极连接在+12V 和 GND 之间即可工作(请勿将正负极接反)。
门禁一体机操作说明使用设定：备注：输入密码/工号后，务必按【#】确认；【*】退出至初始状态。
一、用户管理1.1 管理员操作为保证设备数据的安全，必须通过管理员验证后才能进入设备操作。
♦登记管理员指纹备注：管理员初始密码为 1234。
登记管理员指纹（只可以登记 1 枚）成功后，初始密码失效。

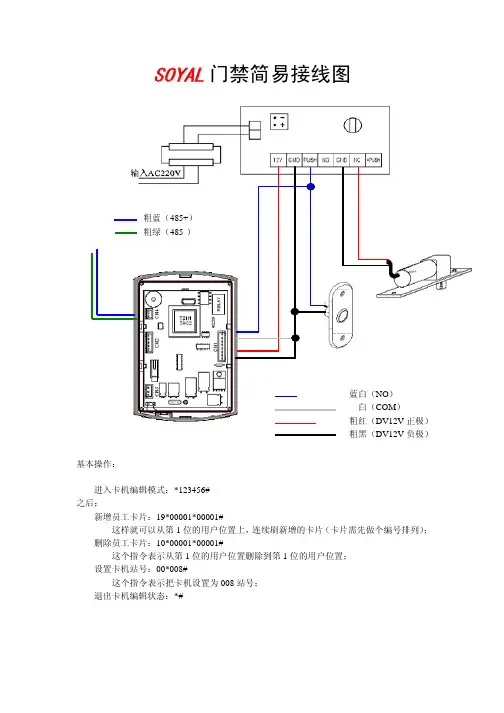

门禁系统怎么安装接线？门禁系统线路接线图图解门禁系统一般包括：门禁主机、门禁电源、电控锁(电插锁)、出门按钮、或读卡器。
联网的话还需要接主控电脑，主控电脑需要安装相应软件。
接线步骤如下：先给门禁电源接220V的电，手里那两条红色的就是接220电压的线，也就是门禁电源电压输入端，接220的电大家都会，这个可以不分火线零线，由于它两根都是红色的，接上去胶布缠好，就可以了，记住不要带电接。
接好220V电压后我们先来看看门禁电源的接线端口，门禁电源接线端子会看到有10个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接开门按钮都可以。
后面是接门铃对讲，先接磁力锁，磁力锁就红黑两根线，磁力锁接COM跟NC。
红色线接NC,黑色线COM，螺丝一拧接上去就可以了。
下一个我们接门禁一体机，把门禁电源跟门禁一体机用四芯线(用3芯就够了)连接，首先把12V电源线接了，红色是12V正极，黑色12V负极，黄色线是继电器常开输出端，这个接门禁电源的PUSH口就可以了。
黄色线是开门信号线，不接，门禁就不能刷卡，也不能密码开门，其它线就是接读头信号，接门铃，接数据拷贝等。
接下来我们来接开门按钮，我用网线绿和白绿来当信号线。
开门按钮线不分正负，任凭接。
接下来，我们再接门禁电源这里的按钮线，GND跟PUSH。
接线方式如图所示：①门禁主机上的+12V、GND端(门禁主机供电)接门禁电源的+12V、GND端。
②电控锁正端接门禁电源的NO或NC端(视常开锁、常闭锁而定)；通常接法接到NC端(通电开锁，断电关锁)。
电控锁负端接门禁电源的GND端。
③门禁主机上的PUSH端(开门信号)接门禁电源的PUSH端。
(门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端)。
④另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND 端。
门禁电插锁接线示意图
在本案的选用的电插锁为AE2511电插锁，该电插锁为八线式尾部伸出有红、黑、蓝、白、黄、绿、灰、橙八种颜色引线，红线为电锁电源（+）线，接DC12V的电源或受控的12V电源线，黑色为电锁的电源负极，接电锁源（-），蓝、白、黄为锁芯状态侦测线，蓝色为常开（NO），白色为公共点（COM），黄色为常闭（NC）（如图1），当锁芯弹出时常闭就断开，常开点接通。
绿、灰、橙线为门侦测线，侦测线是处于关还是开状态，绿色为常开（NO），灰色为公共点（COM），橙色为常闭点（NC）（如图2），门关到位后常开和常闭的接通状态相互转换。
电插锁接线示意图如图3，在安装时接到电锁电源线的一定要为DC12V。
电插锁延时可调，所谓延时指从锁打开，人进入后将门闭合后电插锁再次上锁的时间长度，设在电插锁的中部调整跳针可改变上锁延时时间,设置方法共有三档0秒、2.5秒、5秒。
图1 锁芯侦测引线图2
门侦测引线
图3 电插锁接线示意图。
冠林门禁系统接线图一、楼层部分（二期）1、1F有联网控制器及电源箱各一个，5~32F楼层每层内有总线分配器AH-LP1一个，AH-TP4W3可视4户型分配器三个，电源箱一个。
2、接线图如下八芯插八芯插八芯插八芯插（入户）AH-TP4W3九芯插（进）九芯插（出）八芯插八芯插八芯插八芯插（入户）AH-TP4W3九芯插（进）九芯插（出）白棕红黑黑黄橙绿红黑（+ -）∙∙∙∙∙∙∙∙∙∙八芯插八芯插八芯插八芯插（入户）AH-TP4W3九芯插（进）九芯插（出）∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙空绿橙黄黑黑红棕白白棕红黑黑黄橙绿空白棕黑黄橙绿空红黑∙∙∙∙∙∙∙∙V VG 3 4 5 NC + -六芯插二芯插AH-LP1二芯插六芯插二芯插六芯插- + NC 5 4 3 VG V - + NC 5 4 3 VG V∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙蓝棕空蓝棕黄黑黄黑空空蓝棕黄黑黑黄(主线进出楼层)图类 1图类 2 注：D 栋电源线色为 +-为黑黄 视频VG V 为蓝棕，与E 栋电源视频颜色互换。
二、单元至监控中心部分三楼 ……各楼层接AH-LP1及电源……二楼 一楼一楼三、户内部分注：门磁、报警、红外共用地线D 栋联网控制 可视单元门口机 AH-LP1及电源E 栋联网控制器AH-LP1及电源可视单元门口机 监控中心 4芯线+视频线75-5 4芯线+视频线75-5 6芯线+视频线75-56芯线+视频线75-5电 锁电锁 2芯线 2芯线门磁 AH-TP4W3 八芯线（入户）报警 红外 视频两线 两线 四线两线视频线六线。
门禁系统操作手册门禁控制器接线--原理图1一．设备特性：1．485控制器特性第一部分门禁控制器硬件手册门禁系统操作手册485 门禁控制器使用标准的工业串口通信，通信距离可达1200 米，每个总线可以接255 台设备，使用485 集线器可以扩展多条总线。
支持多达6 个输出和10 个输入。
型号有单门、双门、4门等。
⏹ 标准485（波特率9600）通讯；⏹ 大容量存储卡，54000 卡记录，60000 刷卡记录，10000 报警记录（控制器的记录保存在Flash 里面；双存储器，卡数据、刷卡记录分别存储，数据不易丢失；在脱机状况下，如果记录（刷卡记录和报警记录）超出容量，将覆盖最早的记录）；⏹ 开门时区设置多达16 组，且可以分别设定对应的多种开门方式，如卡、卡+密码、密码、双卡、首卡开门等；⏹ 支持远程操作开关门、远程开关火警、报警。
支持软件锁门常闭功能；⏹ 支持多个报警事件的报警输出，如无效卡、无效时间、门报警、门开超时等；⏹ 默认支持2—4个weigend 读卡器，自动适应26、34、37协议；⏹ 支持多达6 个输出，分别控制门和报警输出联动；⏹ 多门控制器支持互锁、防潜返功能；⏹ 所有设备可以混合安装在一个系统里面；⏹ 配合软件支持考勤、实时在线巡更功能。
支持多用户多机实时管理监控；⏹ 内置web 网页，同时可以网络实时监控；2．T CP/IP控制器特性以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。
具有远程升级、远程初始化、数据复位、防区功能的功能；可以扩展的485 接口空间；支持多达6个输出和10 个输入。
是一个可以通过以太网进行远程管理的门禁系统。
型号有单门、双门、4门等。
⏹ 标准10M TCP/IP 通讯；⏹ 大容量存储卡，支持远程升级版卡容量4000，刷卡记录4000，报警记录6000；⏹ 标准版卡容量54000，刷卡记录60000，报警记录20000（控制器的记录保存在Flash 里面。
中控门禁机接线示意图
锁由门禁专用电源供电
1、锁的接线（如YB100电插锁、YH280KG磁力锁等常闭锁）
锁的正极接在门禁专用电源的NC端上；
锁的负极接在门禁专用电源的GND端上。
2、中控门禁机接线（如：F2、F201、F8、SC102、SC10
3、F7 等中控门禁机）中控门禁机的+12V（红色）接门禁专用电源+12V
中控门禁机的GND（黑色）接门禁专用电源GND
中控门禁机的NO（蓝色）接门禁专用电源PUSH
中控门禁机的COM（红色）接门禁专用电源GND
注：中控门禁机的GND和COM可以并接在一起，然后同时接到门禁专用电源上的GND上。
锁由中控门禁机直接供电
1、锁
锁的正极接在中控门禁机的NC（黄色）端上；
锁的负极接在中控门禁机的GND（黑色）端上。
2、中控门禁机
中控门禁机的COM（红色）需并上中控门禁机的+12V（红色）上。
中控门禁机外接DC12V报警器
1．中控门禁机的AL＋（橙色）和中控门禁机的＋12V（红色）并在一起2．AL-（绿色）接DC12V报警器正极
3．GND（黑色）接DC12V报警器负极
中控门禁机外接有线门磁
1、接线：
中控门禁机的SEN（白色）和中控门禁机的GND（黑色）分别接在门磁的两端，没有正负之分。
2、设置：
进入中控门禁机的设置界面，“设置”—→“门禁功能设置”—→“门磁开关”—→设置为“常闭”，则在门磁处于断开状态时，报警器报警，也就是相当于门打开了报警。
在主菜单下按“解除报警”可解除报警。
中控门禁机外接交流AC~220V报警器。
