下载文档原格式
陶瓷材料的断裂行为与韧性评估研究陶瓷材料因其优异的物理和化学性质，在众多工业领域具有广泛应用。
然而，由于其脆性，常常会在受到外力的作用下发生断裂，限制了其进一步的应用范围。
因此，研究陶瓷材料的断裂行为和韧性评估方法显得尤为重要。
本文将探讨陶瓷材料的断裂行为机制以及多种评估韧性的方法。
一、陶瓷材料的断裂行为机制陶瓷材料的断裂行为与其内部微观结构密切相关。
一般来说，陶瓷材料的断裂可以分为两个阶段：裂纹的生成和扩展。
首先是裂纹的生成阶段。
陶瓷材料中存在着许多微小的缺陷，如晶界、孔洞和杂质等。
外力作用下，裂纹首先在这些缺陷周围产生，逐渐扩展并相互连接。
而这些缺陷又会增加裂纹的扩展路径，导致整体材料的损伤程度增加。
接下来是裂纹的扩展阶段。
一旦裂纹开始扩展，其扩展速率会迅速增加。
同时，由于陶瓷材料的脆性，扩展的裂纹会直接导致材料的断裂。
在这个过程中，裂纹扩展速率受到外界加载速率、材料组分、温度等因素的影响。
二、陶瓷材料韧性的评估方法为了评估陶瓷材料的韧性，研究人员提出了多种评估方法。
以下是几种常用的方法：1. 缺口尖头法（Notch-tip method）：该方法通过在陶瓷试样上刻制一定尺寸的缺口，通过测量试样在外力作用下断裂前的弹性变形程度来评估其韧性。
缺口尖头法适用于评估较均匀结构的陶瓷材料。
2. 断裂韧度法（Fracture toughness method）：该方法通过施加弯曲或拉伸等载荷，在断口上测量裂纹长度，并结合裂纹扩展力学理论计算出材料的断裂韧度。
断裂韧度法适用于评估较复杂结构的陶瓷材料。
3. 动态韧性评估方法：该方法基于陶瓷材料的断裂动力学过程，通过高速摄像技术等手段观察裂纹扩展的速率和路径，确定材料的韧性性能。
动态韧性评估方法对于评估陶瓷材料在高速冲击等极端环境下的性能十分重要。
三、陶瓷材料断裂行为与韧性评估的应用陶瓷材料的断裂行为和韧性评估不仅对于加工和制备工艺的优化具有重要意义，还对于实际应用中陶瓷材料的可靠性和安全性进行评估。
陶瓷材料破裂过程数值分析陶瓷材料以其良好的耐高温、耐腐蚀、耐磨损等优点，在航天领域、机械制造、能源、冶金等方面都得到较广泛的应用。
在高温条件下工作的陶瓷材料，不可避免地要承受热冲击的作用。
但由于陶瓷材料的脆性、对缺陷的敏感性和低热传导性，使其很容易在热冲击的条件下产生破坏。
因此，用陶瓷材料制造相关的热结构部件，必须对其在热环境下的强度、刚度和热动力等相应问题进行精确分析，指导陶瓷材料的结构设计和对其使用寿命的评估。
特别是其结构在极端条件(高温、动载和复杂环境同时作用)下的弹性、非弹性行为和损伤、失效机理已成为当前研究的重点。
热冲击时产生的热应力属于非定常热应力。
由于温度变化剧烈，在材料表面或内部将产生高应力，从而导致材料破坏。
研究表明：当物体与温度不同的介质突然接触而产生热冲击时，所产生的最大应力常和物体与周围介质问的放热系数有直接关系。
在材料领域里，有关热冲击导致的材料破裂问题的研究不断涌现，运用热冲击的相关理论计算出了存有表面裂纹的半无限大体遭受热冲击时裂纹附近的应力场分布。
张光辉等运用连续介质力学的基本理论建立了非均质材料在热冲击下的耦合方程，为非均匀材料热冲击的研究提供了一种新的方法。
近年来，考虑到提高内燃机的经济性和可靠性，陶瓷材料的应用研究受到重视，并利用金属材料强度高、陶瓷材料耐热性好的特点，将两种材料复合而成的梯度材料具有优良的性能。
但是陶瓷涂层在交变热应力作用下易脱落。
喷涂过程中若使金属和陶瓷的配比关系沿厚度方向逐步变化形成梯度结构，可提高涂层结合强度和抗热冲击性能，基于此，肖金生口]等运用有限元法对不同涂层材料在基体金属不同的情况下承受热冲击的性能进行了初步探讨。
其它有关陶瓷高温性能的研究，无论是试验、理论、还是数值模拟方面都有很大的进展。
尤其是20世纪90年代以来，国内外有关陶瓷热冲击行为的数值模拟研究有较快的发展。
分析以往的研究不难发现，它们大多主要对陶瓷材料在热冲击过程中的宏观瞬态温度场和相关的热应力场进行分析，并对由此导致的已有裂纹的扩展进行预测等，是基于宏观参数的研究。
陶瓷力学性能检测之断裂韧性检测一、概述陶瓷材料及制品在人们的生产生活中发挥着重要的作用，因其重要性，陶瓷检测也显得重要。
下面就陶瓷的化学性能、力学性能等方面做一下简单介绍，供企业个人做为参考。
陶瓷材料的检测性能包括物理性能、化学性能、热学性能、电学性能等方面，其中物理性能、化学性能和力学性能是其主要的检测重点。
物理性能包括密度、熔点、导热性、导电性、光学性能、磁性等。
化学性能包括耐氧化性、耐磨蚀性、化学稳定性等。
而陶瓷材料通常来说在弹性变形后立即发生脆性断裂，不出现塑性变形或很难发生塑性变形，因此对陶瓷材料而言，人们对其力学性能的分析主要集中在弯曲强度、断裂韧性和硬度上，下文主要以科标检测为例来介绍下陶瓷力学性能中弯曲强度检测的相关原理，科标检测专业提供相应的陶瓷材料检测，检测结果精准，出具报告，因此有一定的参考价值！二、断裂韧性应力集中是导致材料脆性断裂的主要原因之一，而反映材料抵抗应力集中而发生断裂的指标是断裂韧性，用应力强度因子（K）表示。
尖端呈张开型（I型）的裂纹最危险，其应力强度因子用K I表示，恰好使材料产生脆性断裂的K I称为临界应力强度因子，用K IC表示。
金属材料的K IC一般用带边裂纹的三点弯曲实验测定，但在陶瓷材料中由于试样中预制裂纹比较困难，因此人们通常用维氏硬度法来测量陶瓷材料的断裂韧性。
陶瓷等脆性材料在断裂前几乎不产生塑性变形，因此当外界的压力达到断裂应力时，就会产生裂纹。
以维氏硬度压头压入这些材料时，在足够大的外力下，压痕的对角线的方向上就会产生裂纹，如图2-1所示。
裂纹的扩展长度与材料的断裂韧性K IC 存在一定的关系，因此可以通过测量裂纹的长度来测定K IC 。
其突出的优点在于快速、简单、可使用非常小的试样。
如果以P C 作为可使压痕产生雷文的临界负荷，那么图中显示了不同负荷下的裂纹情况。
由于硬度法突出的优点，人们对它进行了大量的理论和实验研究。
推导出了各种半经验的理论公式。
陶瓷材料的断裂行为与强度分析近年来，陶瓷材料在工业、家居等领域得到了广泛应用。
然而，陶瓷材料的脆性特性使其容易发生断裂，导致产品的损坏和无法使用。
因此，深入研究陶瓷材料的断裂行为和强度分析具有重要意义。
首先，我们需了解陶瓷材料的断裂行为。
陶瓷材料的断裂行为可以通过应力-应变曲线来揭示。
在材料受力作用下，会先出现线弹性阶段，即应变与应力成正比。
随后，会进入非线性弹性阶段，应变增大但应力增长较为缓慢。
最后，在达到某个应变值后，材料会突然断裂。
断裂前的应变称为断裂应变，而断裂前的应力称为断裂强度。
对于陶瓷材料来说，其断裂行为主要受到两个因素的影响：内在缺陷和外部应力。
内在缺陷是指材料内部的微观缺陷，如裂纹、气泡等。
这些内在缺陷会导致应力集中，从而促使断裂发生。
而外部应力则是指作用在材料上的外界力量，如拉力、压力等。
当外部应力超过材料的抗弯强度时，就会发生断裂。
通过强度分析可以求得陶瓷材料的抗弯强度和抗拉强度等参数。
其中，抗弯强度是指材料在受到弯曲作用时能够承受的最大应力。
抗拉强度则是指材料在受到拉伸作用时能够承受的最大应力。
通过测定这些强度参数，可以评估陶瓷材料的质量和可靠性，并在实际应用中指导产品的设计和使用。
此外，断裂韧性也是评估陶瓷材料性能的重要指标之一。
断裂韧性描述了材料在断裂前的抗拉伸能力，即材料能够吸收多少能量才能破坏。
断裂韧性越高，代表材料越能够抵抗断裂，具有更好的耐用性。
因此，通过对陶瓷材料的断裂韧性进行分析和研究，可以进一步了解其性能特点和适用范围。
然而，陶瓷材料的断裂行为和强度分析也面临一些挑战。
首先，由于陶瓷材料的脆性特性，其断裂过程往往是迅速而突然的，难以进行实时观察和测试。
其次，在实际应用中，陶瓷材料通常处于多种应力的综合作用之下，如拉力、压力、扭力等，这增加了对其断裂行为和强度的分析难度。
因此，研究者们一直在努力寻找更准确的测试方法和分析模型，以进一步提高陶瓷材料的强度分析水平。

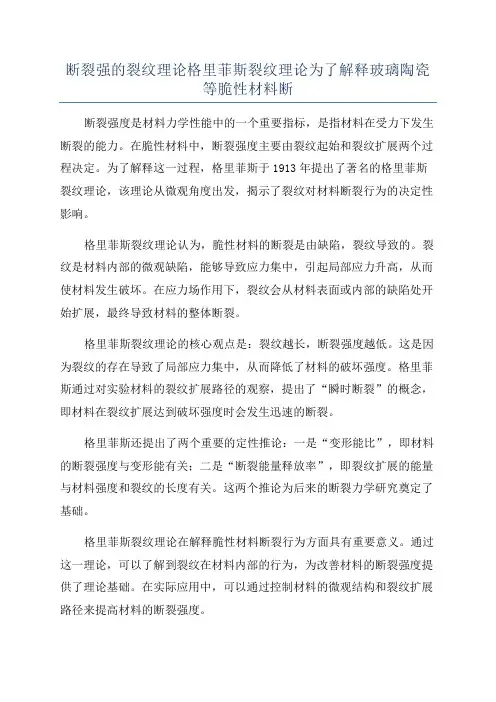

断裂强的裂纹理论格里菲斯裂纹理论为了解释玻璃陶瓷等脆性材料断断裂强度是材料力学性能中的一个重要指标，是指材料在受力下发生断裂的能力。
在脆性材料中，断裂强度主要由裂纹起始和裂纹扩展两个过程决定。
为了解释这一过程，格里菲斯于1913年提出了著名的格里菲斯裂纹理论，该理论从微观角度出发，揭示了裂纹对材料断裂行为的决定性影响。
格里菲斯裂纹理论认为，脆性材料的断裂是由缺陷，裂纹导致的。
裂纹是材料内部的微观缺陷，能够导致应力集中，引起局部应力升高，从而使材料发生破坏。
在应力场作用下，裂纹会从材料表面或内部的缺陷处开始扩展，最终导致材料的整体断裂。
格里菲斯裂纹理论的核心观点是：裂纹越长，断裂强度越低。
这是因为裂纹的存在导致了局部应力集中，从而降低了材料的破坏强度。
格里菲斯通过对实验材料的裂纹扩展路径的观察，提出了“瞬时断裂”的概念，即材料在裂纹扩展达到破坏强度时会发生迅速的断裂。
格里菲斯还提出了两个重要的定性推论：一是“变形能比”，即材料的断裂强度与变形能有关；二是“断裂能量释放率”，即裂纹扩展的能量与材料强度和裂纹的长度有关。
这两个推论为后来的断裂力学研究奠定了基础。
格里菲斯裂纹理论在解释脆性材料断裂行为方面具有重要意义。
通过这一理论，可以了解到裂纹在材料内部的行为，为改善材料的断裂强度提供了理论基础。
在实际应用中，可以通过控制材料的微观结构和裂纹扩展路径来提高材料的断裂强度。
总之，格里菲斯裂纹理论通过对脆性材料断裂行为的研究，揭示了裂纹对材料断裂强度的决定性影响，为后续关于断裂力学的研究提供了重要的理论基础。
通过对裂纹行为的深入了解，可以为材料的设计和制备提供指导，进一步提高材料的断裂强度。

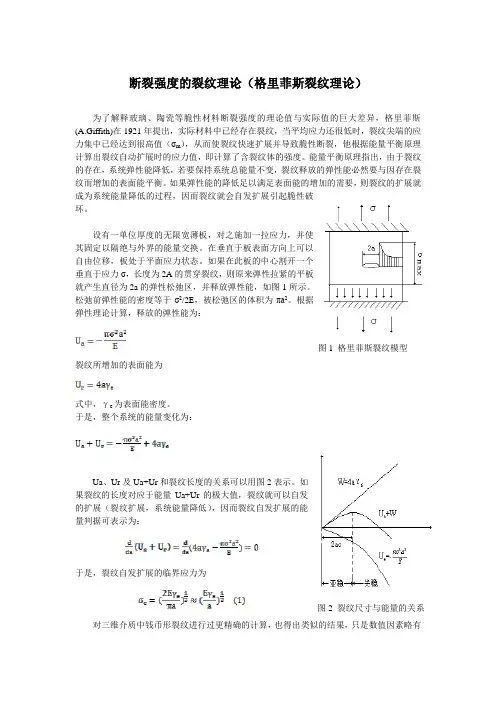

断裂强度的裂纹理论（格里菲斯裂纹理论）为了解释玻璃、陶瓷等脆性材料断裂强度的理论值与实际值的巨大差异，格里菲斯(A.Giffith)在1921年提出，实际材料中已经存在裂纹，当平均应力还很低时，裂纹尖端的应力集中已经达到很高值（σm ），从而使裂纹快速扩展并导致脆性断裂，他根据能量平衡原理计算出裂纹自动扩展时的应力值，即计算了含裂纹体的强度。
能量平衡原理指出，由于裂纹的存在，系统弹性能降低，若要保持系统总能量不变，裂纹释放的弹性能必然要与因存在裂纹而增加的表面能平衡。
如果弹性能的降低足以满足表面能的增加的需要，则裂纹的扩展就成为系统能量降低的过程，因而裂纹就会自发扩展引起脆性破坏。
设有一单位厚度的无限宽薄板，对之施加一拉应力，并使其固定以隔绝与外界的能量交换。
在垂直于板表面方向上可以自由位移，板处于平面应力状态。
如果在此板的中心割开一个垂直于应力σ，长度为2A 的贯穿裂纹，则原来弹性拉紧的平板就产生直径为2a 的弹性松弛区，并释放弹性能，如图1所示。
松弛前弹性能的密度等于σ2/2E ，被松弛区的体积为πa 2。
根据弹性理论计算，释放的弹性能为：裂纹所增加的表面能为式中，γe 为表面能密度。
于是，整个系统的能量变化为：Ua 、Ur 及Ua+Ur 和裂纹长度的关系可以用图2表示。
如果裂纹的长度对应于能量Ua+Ur 的极大值，裂纹就可以自发的扩展（裂纹扩展，系统能量降低），因而裂纹自发扩展的能量判据可表示为：(于是，裂纹自发扩展的临界应力为对三维介质中钱币形裂纹进行过更精确的计算，也得出类似的结果，只是数值因素略有图2 裂纹尺寸与能量的关系差异：式(1)和(2)称为格里菲斯公式。
它说明裂纹扩展的临界应力σc和裂纹半场度a的平方根成反比。
与格里菲斯公式中σc对应的裂纹半长度a称为格里菲斯裂纹，用a c表示。
对于薄板：上式表明，与一定的应力水平相对应，存在一个临界裂纹2a c，a c也可以作为脆性断裂的断裂依据。
陶瓷材料可靠性分析中的统计断裂强度理论Ⅰ—经典统计断
裂强度理论
许崇海;孙德明;赵彤;李林
【期刊名称】《中国陶瓷》
【年(卷),期】2000(36)5
【摘要】综述了当前陶瓷材料统计断裂强度理论的发展概况 ,分析了几种建立强度分布方程的经典统计方法 ,探讨了它们用于陶瓷材料可靠性分析和陶瓷部件设计的可行性与合理性 ,指出该方面的研究尚有待于进一步加强。
【总页数】3页(P34-36)
【关键词】陶瓷材料;可靠性;缺陷;应力;统计断裂强度理论
【作者】许崇海;孙德明;赵彤;李林
【作者单位】山东轻工业学院机电工程系;山东建筑工程学院教务处
【正文语种】中文
【中图分类】TQ174.1
【相关文献】
1.陶瓷材料可靠性分析中的统计断裂强度理论 [J], 许崇海;王毅;程强;丁文亮
2.分析预测理论以及在空间位置探测数据处理中的应用(Ⅲ)--分析预测理论和统计预测理论 [J], 王敏
3.关于统计学理论、统计工作改革和统计研究中的若干问题 [J], 张汉屏;
4.从断裂强度到临界点──重整化群理论在地震预报中的应用述评 [J], 郑文衡
5.结构陶瓷材料断裂强度统计预测模型 [J], 杨晓光;熊昌炳
因版权原因，仅展示原文概要，查看原文内容请购买。
第十二章 结构陶瓷材料的断裂统计及力学性能的测量第一节 材料的断裂统计 一、 断裂统计分析 Weibull (韦伯)最薄弱环节理论 （WLT ）⎪⎩⎪⎨⎧<⋅>---=μμμσσσσσσσσ,0],)(exp[1)(0m V G⎪⎩⎪⎨⎧<⋅>---=⎰μμμσσσσσσσσ,0],)(exp[1)(0dv G m V三点弯曲的强度分布：⎰+∞=)(σσσσd gσσd dG g =)()11(])2()1(4[120+Γ++=mbhlm m mfourσσ)11(])1(2[10+Γ+=mbhlm mpureσσ二、Weibull 参数的估计])(exp[1)(0mC G σσσ--=体内缺陷控制2)1(2+=m bhlC表面缺陷控制 1)1(2+++=m bl m hl Cn i σσσσ≤≤≤≤≤ 211)(+=n i G i σ第二节力学性能的测量一、强度的测量1、抗压强度的测量P/a22、抗拉强度的测量P/S3、抗弯强度的测量二、断裂韧性K 1c 的测量1、单边梁切槽法(S.E.N.B.) single edge notched beam5.11/bhPLF K C =F=2.9x 0.5-4.6x 1.5+21.8x 2.5-37.6x 3.5+38.7x 4.5 ; x=c/h2、压痕法(1)Evans&Charles 0.057H0.6E0.4a2c-1.5(2)Blendell 0.0285 H0.6E0.4a0.5lg(8.4a/c)(3)Evans H0.6E0.4a0.510yy=-1.59-0.34x-2.02x2+11.23x3-24.96x4+16.32x5x=lg(c/a)(4)Niihara&al 0.067 H0.6E0.4a2c-1.5(c/a≥2.5)0.018 H0.6E0.4al-0.5(0.25≤l/a≤2.5)(5)Lankford 0.0735 H0.6E0.4a0.5(c/a)-1.56(6)Lawn&al 0.028 H 0.5E 0.5a 2c -1.5 (7)Anstis&al 0.016(E/H)0.5Pc -1.5 (8)Shetty&al 0.0889(HP/4l)0.5 (9)Laugier 0.010(E/H)2/3Pc -1.5 (10) Qiu T&al 0.0295H 0.6E 0.4a 1.04l -0.54H:维氏硬度 H=0.46P/a 2,E:弹性模量，P ：压头载荷，a,l,c 参见图3、双旋臂梁法)](7.01[45.35.11a hbh Pa K C +=4、双扭法])1(3[31nm C b Wb PW K ν+=三、 硬度的测量 1、洛氏硬度 2、显微硬度Vicker H V =1.854F/d 2 Knoop H K =14.229F/d 2。
