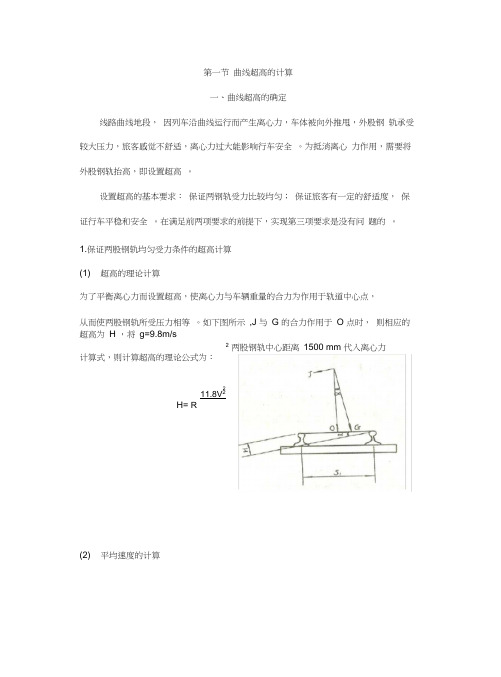

第一节曲线超高的计算一、曲线超高的确定线路曲线地段，因列车沿曲线运行而产生离心力，车体被向外推甩，外股钢轨承受较大压力，旅客感觉不舒适，离心力过大能影响行车安全。
为抵消离心力作用，需要将外股钢轨抬高，即设置超高。
设置超高的基本要求：保证两钢轨受力比较均匀；保证旅客有一定的舒适度，保证行车平稳和安全。
在满足前两项要求的前提下，实现第三项要求是没有问题的。
1.保证两股钢轨均匀受力条件的超高计算(1) 超高的理论计算为了平衡离心力而设置超高，使离心力与车辆重量的合力为作用于轨道中心点，从而使两股钢轨所受压力相等。
如下图所示,J 与G 的合力作用于O 点时，则相应的超高为H ，将g=9.8m/s2两股钢轨中心距离1500 mm 代入离心力计算式，则计算超高的理论公式为：211.8V2H= R(2) 平均速度的计算通过一个曲线的列车种类 、列数 、重量和速度各不相同，为了合理地设置 超高，在实际计算时，必须综合各种因素，采用平均速度 。
在一般条件下，客 车速度较高，列车质 （重 ）量较小；货车速度较低，列车质 （重）量较大 。
考虑列车 质 （重）量计算出的超高，往往比不考虑列车质 （重）量计算出的超高要小，能使两 股钢轨的垂直磨耗比较均匀 。
为此采用列车速度平方及列车质 （重）量加权平均方法计算平均速度，依此计算设置超高NiQi H =11.8V J 2 R实测各类列车速度，宜在列车按运行图比较正常运行的条件下进行 。
为使 测得的列车速度具有普遍性，如一昼夜的车次很少，可实测几个昼夜的车速 。
每类列车质（重 ）量为牵引质 （重）量加上机车质 （重）量，可由各区段的统计资料中 查得，或按列车运行图牵引质 （重）量及机车质 （重 ）量计算确定。
在城市地铁里是以每公里通过列数计算的，如“列/ 公里”来?计公算里通过量的。
可从客运部门查来一个阶段如一个月的通过量， 也按这种列车速度平方 及列车质 （重）量加权平均方法计算出平均速度，并以此设置超高，能使乘客乘坐 舒适又安全。
铁路曲线缩短轨简易计算方法及布置的探讨铁路曲线缩短轨的计算方法和布置，在教科书上有严密的理论，在铁路工具书上也有介绍。
但在实际工作中仍感到比较繁琐，所以便想探求一种比较简捷易行，便于记忆的计算方法。
通过实际应用，该方法无论计算和布置缩短轨方面，还是比较简易的。
一、曲线缩短量计算图(1)1、总缩短量计算根据图(1)几何关系得：=L==L′=则曲线缩短量△L=L－L′=(R－R′)=26.18α整个曲线（包括圆曲线和两端缓和曲线）的总缩短量为：△LZ=26.18αα=＋=57.3° (1)式中△LZ—曲线总缩短量(mm)α—曲线转向角R－R′—两股钢轨中心距离，一般取1500mm。
Ly—圆曲线长(m)，LH—一端缓和曲线长(m)2、圆曲线缩短量计算根据圆曲线曲线长计算公式：Ly=α==57.3°同理圆曲线上任意点的转角：αi==57.3°根据公式(1)得：△Ly=26.18α(2); △Lyi=26.18αi(3)式中：△Ly—圆曲线缩短量(mm)α—圆曲线转角△Lyi—圆曲线上任意点的缩短量(mm)3、缓和曲线缩短量计算缓和曲线缩短量的计算有两种方法：(1)曲线总缩短量△LZ减去圆曲线缩短量△Ly，其差值除以2即为每端缓和曲线的缩短量△LH。
△LH= (4)(2)计算出缓和曲线切线角β，或缓和曲线上任意点的切线角βi。
根据缓和曲线切线角计算公式：β=·=28.65°，同理缓和曲线上任意点的切线角βi=·=28.65°，根据公式(1)得：△LH=26.18β (5)，△Lhi=26.18βi(6)。
所以只要求出缓和曲线或圆曲线的切线角或转角，即可计算出其缩短量。
但在计算过程中应注意，因为缩短量是累计的，所以在计算圆曲线部分转角时，应把前端缓和曲线的切线角累加进去（注：转向角α在工务设备履历中查找，切线角β查《铁路曲线测设用表》）。
![曲线缩短轨配置计算[知识浅析]](https://img.taocdn.com/s1/m/1cdc11799b89680203d825e6.png)
说明：设计依据：3、缩短轨的数量及其配置原则：计算出整个曲线的总缩短量后，选用缩短量为k的缩短轨，即可求出整个曲线上所需的缩短轨根数N : N=Δl Z /k N值不能大于外轨线上铺设的标准轨根数N O ,否则应改用缩短量更大的缩短轨。
考虑到曲线和圆曲线的缩短量计算不同，故需要分段计算。
（1）第一缓和曲线（ZH～HY):将坐标原点置于ZH点，则任一接头处内轨累计缩短量计算如下：Δl ＝1500l 2/（2RL O ）（mm） 式中：l－第一缓和曲线上任一钢轨接头至缓和曲线起点（ZH）的距离（m ）；R-圆曲线半径（m）；LO-缓和曲线全长（m）。
（2）圆曲线（HY～YH）：坐标原点仍在ZH 点，则任一接头处内轨累计缩短量为：Δl ＝1500l O /(2R)+1500l /R （mm）式中：l -圆曲线上钢轨接头距离圆曲线起点（HY）的距离（m）。
（3）第二缓和曲线（HY～HZ):将坐标原点置于缓和曲线的终点（），算出每个钢轨接头的内轨缩短量，在由总缩短量减去该值，则得该钢轨接头至缓和曲线起点的内轨累计缩短量为：Δl ＝Δl z－1500l 2/(2R l O ) （mm） 式中：Δlz－曲线总的缩短量（m）； l－第二缓和曲线上任一钢轨至HZ点的曲线长（m）。
这样，即可从曲线起点开始，计算每个接头的对应的累计缩短量，当由于曲线内侧铺设缩短轨而产生的实际累计缩短量小于累计缩短量，且其差值大于所用缩短轨缩短量的一半时，就该在该处布置一个缩短轨。
每个接头计算的累计缩短量与实际的累计缩短量之差即为接头错开量。
3、单位：中铁十三局工程集团公司襄渝铁路二线工程指挥部4、请把它的缺点反馈给我，把它的优点介绍给需要它的人！5、只需要在红色区域内填写即可，根据实际情况，如果计算内容，在表格内不完全显示，请继续往下复制表格即可。
1、铁路曲线地段外股轨线比内股线长，为了保证钢轨接头采用对接方式，内股钢轨宜采用厂制缩短轨，为此需进行缩短轨计算。
