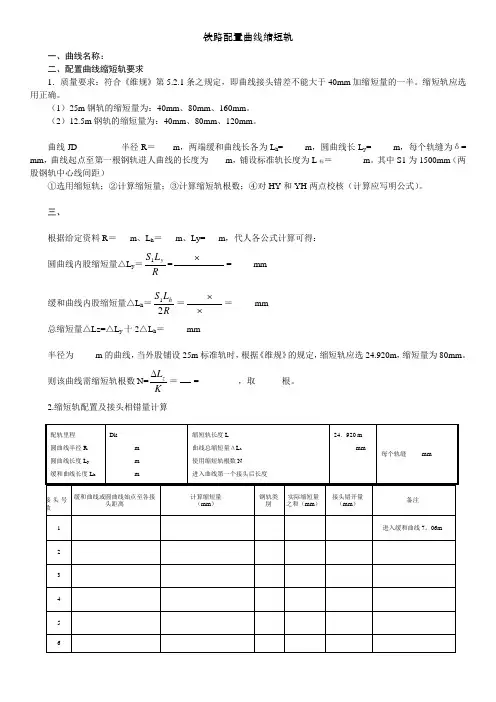

铁路配置曲线缩短轨

铁路曲线缩短轨简易计算方法及布置的探讨铁路曲线缩短轨的计算方法和布置，在教科书上有严密的理论，在铁路工具书上也有介绍。

但在实际工作中仍感到比较繁琐，所以便想探求一种比较简捷易行，便于记忆的计算方法。

通过实际应用，该方法无论计算和布置缩短轨方面，还是比较简易的。

一、曲线缩短量计算图(1)1、总缩短量计算根据图(1)几何关系得：=L==L′=则曲线缩短量△L=L－L′=(R－R′)=26.18α整个曲线（包括圆曲线和两端缓和曲线）的总缩短量为：△LZ=26.18αα=＋=57.3° (1)式中△LZ—曲线总缩短量(mm)α—曲线转向角R－R′—两股钢轨中心距离，一般取1500mm。

Ly—圆曲线长(m)，LH—一端缓和曲线长(m)2、圆曲线缩短量计算根据圆曲线曲线长计算公式：Ly=α==57.3°同理圆曲线上任意点的转角：αi==57.3°根据公式(1)得：△Ly=26.18α(2); △Lyi=26.18αi(3)式中：△Ly—圆曲线缩短量(mm)α—圆曲线转角△Lyi—圆曲线上任意点的缩短量(mm)3、缓和曲线缩短量计算缓和曲线缩短量的计算有两种方法：(1)曲线总缩短量△LZ减去圆曲线缩短量△Ly，其差值除以2即为每端缓和曲线的缩短量△LH。

△LH= (4)(2)计算出缓和曲线切线角β，或缓和曲线上任意点的切线角βi。

根据缓和曲线切线角计算公式：β=·=28.65°，同理缓和曲线上任意点的切线角βi=·=28.65°，根据公式(1)得：△LH=26.18β (5)，△Lhi=26.18βi(6)。

所以只要求出缓和曲线或圆曲线的切线角或转角，即可计算出其缩短量。

但在计算过程中应注意，因为缩短量是累计的，所以在计算圆曲线部分转角时，应把前端缓和曲线的切线角累加进去（注：转向角α在工务设备履历中查找，切线角β查《铁路曲线测设用表》）。

曲线缩短轨的计算与配置
一、曲线里股缩短轨计算与配置
（一）、缩短量计算
1、缓和曲线任意一点里股缩短量ΔL=SL2进/(2RL0);缓和曲线里股总缩短量ΔL总=SL0/(2R)。

2、圆曲线里股缩短量ΔL=SL c/R。

3、曲线总缩短量ΔL=S(L0+L c)/R。

式中S——曲线两股轨顶中线间距离，一般按1500mm计；
L进——钢轨进入曲线长度（m）；
L0——缓和曲线全长(m)；
L c——圆曲线全长(m)；
R——曲线半径（m）。

（二）、缩短轨根数计算
缩短轨根数按下式计算：N=ΔL/K
式中K——里股每股根缩短轨的缩短量。

（三）、曲线里股缩短轨配置
曲线缩短轨排列顺序计算见下表：
里程：ZH=28+885.840 HZ=29+219.276
曲线：R=1000m L0=120m L c=93.436m 第一缓和曲线第一根钢轨伸入直线部分长度X L=4.200m 标准缩短轨长度24.960m 轨缝a=0.012m
注：①表中“Δ”代表标准长度钢轨，“×”代表缩短轨；②第二缓和曲线的累计计算缩短量，由缓和曲线终点倒求；③计算“累计计算缩短量”与“实际累计缩短量”之差值为“+”时，外股落后于里股，“—”时相反。

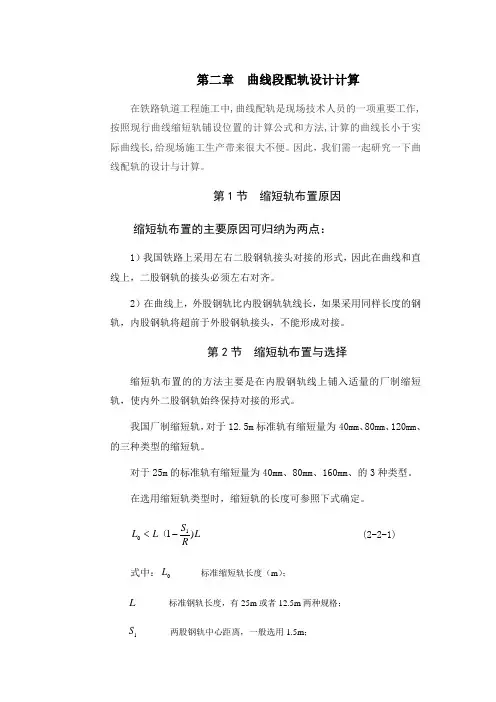

二、标准缩短轨与使用条件
（一）、标准缩短轨长度的规定：见下表
(二)、缩短轨使用条件：
见下表。

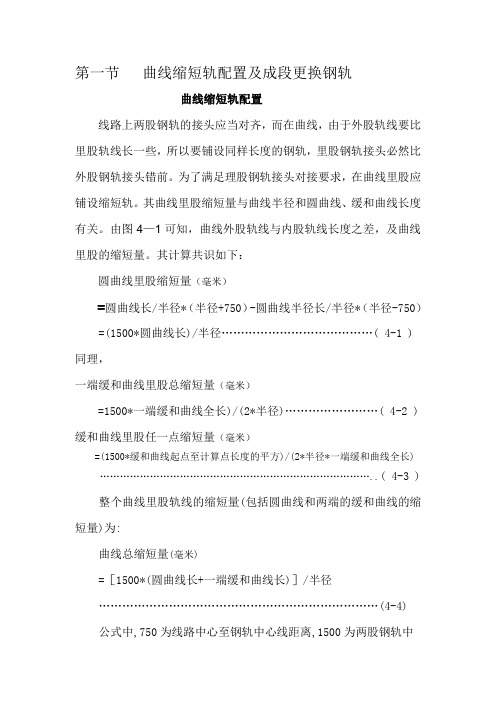

第一节曲线缩短轨配置及成段更换钢轨曲线缩短轨配置线路上两股钢轨的接头应当对齐，而在曲线，由于外股轨线要比里股轨线长一些，所以要铺设同样长度的钢轨，里股钢轨接头必然比外股钢轨接头错前。

为了满足理股钢轨接头对接要求，在曲线里股应铺设缩短轨。

其曲线里股缩短量与曲线半径和圆曲线、缓和曲线长度有关。

由图4—1可知，曲线外股轨线与内股轨线长度之差，及曲线里股的缩短量。

其计算共识如下：圆曲线里股缩短量（毫米）=圆曲线长/半径*（半径+750）-圆曲线半径长/半径*（半径-750）=(1500*圆曲线长)/半径…………………………………( 4-1 ) 同理，一端缓和曲线里股总缩短量（毫米）=1500*一端缓和曲线全长)/(2*半径)……………………( 4-2 ) 缓和曲线里股任一点缩短量（毫米）=(1500*缓和曲线起点至计算点长度的平方)/(2*半径*一端缓和曲线全长) ………………………………………………………………………..( 4-3 ) 整个曲线里股轨线的缩短量(包括圆曲线和两端的缓和曲线的缩短量)为:曲线总缩短量(毫米)=［1500*(圆曲线长+一端缓和曲线长)］/半径………………………………………………………………(4-4)公式中,750为线路中心至钢轨中心线距离,1500为两股钢轨中心线间距离,单位为毫米,圆曲线长、缓和曲线长和半径均以米为单位。

在使用这些公式时，若两端缓和曲线长度不等时，可取平均值做为一端缓和曲线长；对于复心曲线，根据不同半径，分别计算。

附表9列出不同缓和曲线场和不同半径的里股轨线缩短量。

供参考。

由于曲线里股轨线在任意点都比外股轨线短，所以要使里外股钢轨所有接头完全对齐，就必须使里股每根钢轨都缩短并且缩短量都不一样，这样就给施工和养护造成极大麻烦。

为此，《铁路公务规则》允许正线直线段节投向错不超过40毫米，曲线地段不超过40毫米加里股钢轨缩短量的一半，相应地也规定了标准短轨的缩短量。

N l
l为计算的整个曲线总缩短量
行业学习
9
计算外轨标准轨根数N0
NM0
lc 2l0
L
其中：
lc 圆曲线长度； l0 缓和曲线长度； L 标准轨长度；
轨缝大小。
比较N与N0 ，行业学N习要小于N0
10
配置缩短轨
• 方法：顺公里方向，从缓和曲线起点 （ZH）开始，逐根配置。
• 计算缩短量与实际缩短量比较
作业：缩短轨布置
行业学习
19
缓和曲线起点ZH点的距离；
行业学习
16
各段曲线内轨缩短量计算 公式
• 圆曲线
圆曲线上任一接头处， 内轨要求缩短为：
l2
l0
S1l2 R
即整个第一缓和曲线的
缩短量 圆曲线长度l2 对应的缩短量
行业学习
17
各段曲线内轨缩短量计算公式
第二缓和曲线上任一接头处的内轨要求缩 短量：为整个曲线内轨缩短量减去第二
• 接头相错量不大于缩短量的一半，大于 缩短量一半时需配置缩短轨
行业学习
11
缩短轨布置图
行业学习
12
步骤1：绘制表格
• 表头如下：
接头 号数
1
由缓和曲线或圆曲 计算总缩短量
线起点至各接头的
（mm）
距离（m）
钢轨 实际 接头错 附 类别 缩短 开量 注
量mm mm
2
3
4
行业学习
13
步骤2：外轨标准轨接头编 号
项目三 曲线轨道之缩短轨配置
行业学习
1
一、缩短轨的目的和要求
• 我国的接头型式：相对悬空式接头 • 规定接头相错量： • 直线：不大于40mm • 曲线：不大于40mm+缩短轨缩短量/2 • 其他站线、次要线和非标准长度钢轨

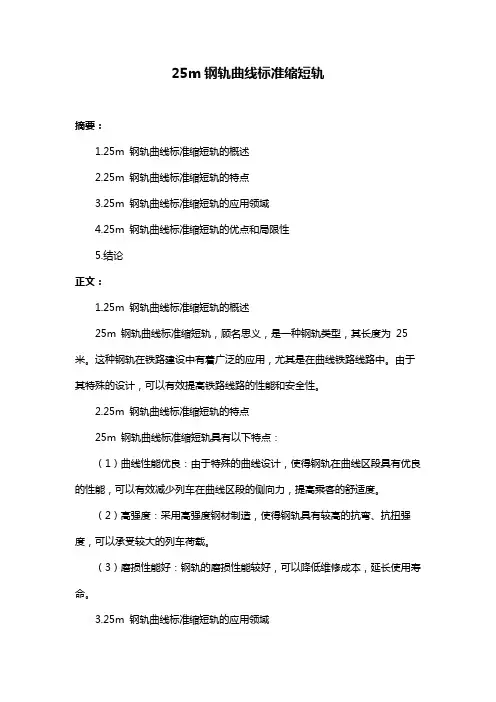

25m钢轨曲线标准缩短轨摘要：1.25m 钢轨曲线标准缩短轨的概述2.25m 钢轨曲线标准缩短轨的特点3.25m 钢轨曲线标准缩短轨的应用领域4.25m 钢轨曲线标准缩短轨的优点和局限性5.结论正文：1.25m 钢轨曲线标准缩短轨的概述25m 钢轨曲线标准缩短轨，顾名思义，是一种钢轨类型，其长度为25 米。

这种钢轨在铁路建设中有着广泛的应用，尤其是在曲线铁路线路中。

由于其特殊的设计，可以有效提高铁路线路的性能和安全性。

2.25m 钢轨曲线标准缩短轨的特点25m 钢轨曲线标准缩短轨具有以下特点：（1）曲线性能优良：由于特殊的曲线设计，使得钢轨在曲线区段具有优良的性能，可以有效减少列车在曲线区段的侧向力，提高乘客的舒适度。

（2）高强度：采用高强度钢材制造，使得钢轨具有较高的抗弯、抗扭强度，可以承受较大的列车荷载。

（3）磨损性能好：钢轨的磨损性能较好，可以降低维修成本，延长使用寿命。

3.25m 钢轨曲线标准缩短轨的应用领域25m 钢轨曲线标准缩短轨广泛应用于我国铁路建设中，尤其适用于城市轨道交通、城际铁路、高速铁路等曲线铁路线路。

4.25m 钢轨曲线标准缩短轨的优点和局限性优点：（1）提高曲线铁路线路的性能和安全性。

（2）减少列车在曲线区段的侧向力，提高乘客舒适度。

（3）高强度，可承受较大列车荷载。

（4）磨损性能好，降低维修成本，延长使用寿命。

局限性：（1）相较于普通钢轨，25m 钢轨曲线标准缩短轨的生产成本较高。

（2）由于其特殊的设计，不适宜在所有铁路线路中使用，需要根据实际情况进行选择。

5.结论总的来说，25m 钢轨曲线标准缩短轨是一种具有优良性能的钢轨类型，在曲线铁路线路中具有广泛的应用。
