地面火炬在实际应用中的安全与环保分析摘要：以武汉80万吨/年乙烯工程的ZEECO多点式地面火炬为分析对象，介绍了多点式地面火炬的概况。
同时，对地面火炬在实际运行中的安全可靠性以及环保情况进行了分析。
关键词：地面火炬安全环保可靠性分析一、武汉乙烯工程多点式地面火炬简介火炬排放装置是石油化工企业相关生产装置必不可少的安全排放燃烧设施，其能否正常运转对装置出现火灾或断电等紧急状况时防止装置由于中断而转为灾难至关重要。
火炬按照不同的分类方式有不同的类型，按燃烧器是否远离地面可分为地面火炬和高架火炬，按火炬燃烧器的形式可分为单点燃烧火炬和多点燃烧火炬。
武汉80万吨/年乙烯工程选用的是多点燃烧火炬，采用的是美国ZECCO公司技术，是目前国内燃烧排放量最大，技术最先进的地面火炬。
按照工艺装置火炬气排放情况，火炬系统分为火炬气可回收和不可回收情况，不可回收火炬气又分别进两套不同的火炬系统，即烯烃火炬和聚烯烃火炬。
烯烃火炬用于处理乙烯裂解装置、裂解汽油加氢装置、丁二烯抽提装置、芳烃抽提装置、MTBE/丁烯-1装置、中间罐区、原料罐区以及铁路装卸站各工况下排放的高压火炬气。
烯烃火炬设计最大排量为1620t/h，共有19级燃烧器，42支长明灯以及692个烧嘴。
聚烯烃火炬用于处理JPP装置、STPP装置、LLDPE装置、HDPE装置、产品罐区、C5分离装置各工况下排放的高压火炬气。
聚烯烃火炬设计最大排量为670 t/h，共有12级燃烧器，28支长明灯以及289个烧嘴。
根据火炬气泄放压力进行升降级控制，前五级设置蒸汽消烟设施。
每级燃烧器配置有2支长明灯（2-5级3支长明灯），每支长明灯有HEI和FFG两种点火方式，可实现自动、远程和就地点火。
地面火炬系统是通过控制燃烧器处的泄放气体速度（压降）来保证适宜的火焰形状，并保证火炬气在整个运行范围（0-100%的设计流量）能够达到无烟燃烧。
为保证燃烧器的压力能够一直保持在最佳运行的合适范围内，火炬系统采用特殊的分级运行。
地面火炬系统方案说明众所周知，天然气、石油化工等企业许多生产装置在生产过程中或开停车状态下或在火灾、停电、停水事故状态下都会产生大量无法利用而必须排出的可燃气体。
这些废弃的可燃火炬气目前一般可采用高架火炬或地面火炬方式来处理。
但高架火炬在安全和环保方面存在如下问题：噪音大高架火炬由于火炬气出口速度较快，其燃烧所产生的噪音是无法避免的。
同时为改善燃烧状况、减少黑烟产生，需在火炬头处注入蒸汽或强制鼓风，这又进一步使火炬的噪音增大。
尤其在生产装置大量排放或事故排放时，地面噪音高达90分贝以上，并且是很难消除的。
热辐射强度大高架火炬在放空燃烧时，火炬头处所产生巨大火焰造成的热辐射对高架火炬附近的工作人员及设备有很大的影响。
1. 燃烧不完全燃烧时冒烟：火炬无法保证将大量的废气瞬间完全燃烧而形成黑烟，特别是在事故排放时更加严重，对环境大气产生严重污染；高架火炬的消烟措施，如注入蒸汽、强制鼓风，仅能满足部分火炬气处理的需要（如要满足全负荷处理的需要，会导致公用系统及为庞大，投资浪费），无法保证大量火炬气在瞬间内完全燃烧，从而形成黑烟，尤其是在事故紧急排放时情况更加严重，对环境产生严重的污染。
2. 火焰光污染高架火炬在事故放空时产生的巨大火焰，有时还会夹杂滚滚浓烟，会使人产生极大的恐慌感，尤其对附近的居民有很大的影响。
3. 火炬点火困难火炬头点火器处于百十米的高空，容易被风吹熄，其燃烧稳定性相对较差，对高架火炬的安全放空有很大的影响。
4. 处理负荷范围小高架火炬比较适合某一特定的工况，不能适应较大的负荷范围。
在正常排放量时高架火炬可满足处理的要求，但在处理小排量废气时，高架火炬无法保证其能够正常燃烧，完全分解。
5. 较高的运行费用高架火炬在正常运行时，为保证废气的正常燃烧和完全分解，常常使用注入蒸汽或强制鼓风等手段，需要消耗大量的蒸汽或电力，运行费用较高。
6. 维护困难高架火炬高处的火炬头及长明灯给维护带来极大的不便。
火炬类型包括高架火炬和地面火炬,从处理能力、燃烧效率、环境保护及公用工程消耗等方面比较,地面火炬有其明显的优势。
如果对地面火炬在事故状况下的燃烧控制、尾气处理、防辐射、降噪等技术环节进行进一步调整改进,它将成为石化装置火炬系统未来发展的主要选项。
设置火炬的目的和作用在石油化学工业迅猛发展的今天,炼油、化工、塑料等石化及后衍生产装置更加呈现出生产规模扩大、联建联产和公用工程集中供应的特点。
火炬是石油化工企业必设的安全环保系统,用于处理装置事故停车或超压排放的有毒有害介质。
本文从新建高架火炬系统的工艺改进出发,介绍了高架火炬系统的改造原因,阐述了火炬工艺流程布局、火炬塔架选型、阻火设备、系统凝液的回收等方面的改造情况。
通过工艺和设备的改进以及安全环保的全面考虑,消除了火炬运行中的隐患,为企业的安全平稳发展提供了保证。
一．火炬装置配置及功能整套火炬装置包括燃烧器、分子封、阻火器、水封系统、分液罐、吹扫系统、点火系统、控制检测系统等。
燃烧器材质选用不锈钢，配置长明灯。
水封系统包括水封槽和辅助槽，与分子封一样，可确保可燃气体因压力波动引起的回火爆炸事故；分液罐可有效去除天然气、煤层气中含有的液体颗粒，杜绝“火雨”现象的发生；吹扫系统是在每次间断放空前后火炬装置重新投入运行必备的安全保障手段；控制检测系统具有自动点火、自动吹扫、各种危险状况自动保护和压力检测、火焰检测等功能，最终通过PLC控制实现整套装置的安全运行。
二、技术特点1、自动点火火炬由自动控制柜控制外部阀组及高能点火设备等进行自动点火。
2、自动柜内的PLC及智能数显控制仪可将各种气体系统压力变送器送来的4~20毫安管压信号分为上、下限进行控制（其限值可在运行中随时在线通过手操器重新整定）。
3、通过自动柜内PLC的程序，保证下列控制功能：1）管压超过上限时，发出声光报警信号，经延时（此延时可由PLC上的0号继电器进行调整）管压仍超上限以上时，即开始自动进行管道吹扫及点火，并通蒸汽引风混合完全燃烧。
高架火炬与封闭式地面火炬在煤化工企业应用摘要：在煤化工企业中，火炬系统是装置安全生产中最后一道屏障。
可以将各装置开停车、正常及事故工况下排放的火炬气及时、安全、可靠的放空燃烧，满足安全及环保要求，防止发生火灾和爆炸事故，减少人员伤亡和财产损失。
现以陕西延长中煤榆林能源化工有限公司（下称榆能化）120万吨/年聚烯烃（含180万吨/年甲醇，60万吨/年DCC，60万吨/年DMTO）的高架火炬和封闭式地面火炬为研究对象，分析本公司烃类高架火炬和封闭式地面火炬如何高效配合使用的方法以及目前本公司地面火炬和高架火炬的优势与不足。
关键词：火炬系统高架火炬榆能化环保封闭式地面火炬引言：火炬系统的正常运行对上游装置的平稳运行有很大影响，设置火炬系统本身是为了确保化工企业在异常工况紧急停车期间主装置的安全。
根据国家和地方相关政策的要求，环保问题仍然是化工企业难以解决的问题。
在异常排放火炬气期间，即使在消烟蒸汽、燃料气伴燃烧系统全部投运的前提下，高架火炬仍然不能避免火炬气充分燃烧，导致高架火炬发生大量“冒黑烟”现象，造成环境污染和舆论媒体的报道。
本公司采用地面火炬和高架火炬相互配合使用的方式，将异常和正常工况下排放的烃类火炬气充分燃烧。
解决高架火炬异常排放的相关问题。
1.火炬系统简介1.1本公司火炬系统介绍火炬系统是煤化工企业重要的安全与环保设施，榆能化公司烃类高架火炬系统和封闭式地面火炬系统主要负责处理一期启动项目渣油热裂解（DCC）装置、大连物化研究所设计的甲醇制烯烃（DMTO）装置在正常及异常工况下排放的烃类火炬气。
其中高架火炬系统塔架为正三角形结构，总高143m。
地面火炬系统是新建一套封闭式地面火炬，占地约60m×80m，设置焚烧炉3座，每座焚烧炉内径约Φ13 m，高度约38 m。
两套火炬相互配合使用，将排放火炬气及时、安全、可靠的放空燃烧，处理结果满足国家现行的有关安全标准和环保要求。
1.2本公司现阶段烃类火炬系统组成榆能化公司烃类火炬火炬气自DCC、MTO装置界区阀后，经公司公用系统管廊进火炬装置界区，通过低压/低低压烃类火炬分液罐、低压/低低压烃类火炬水封阀组、低压/低低压烃类火炬水封罐后进入低压烃类火炬筒体，在高架火炬烃类火炬头排放燃烧。

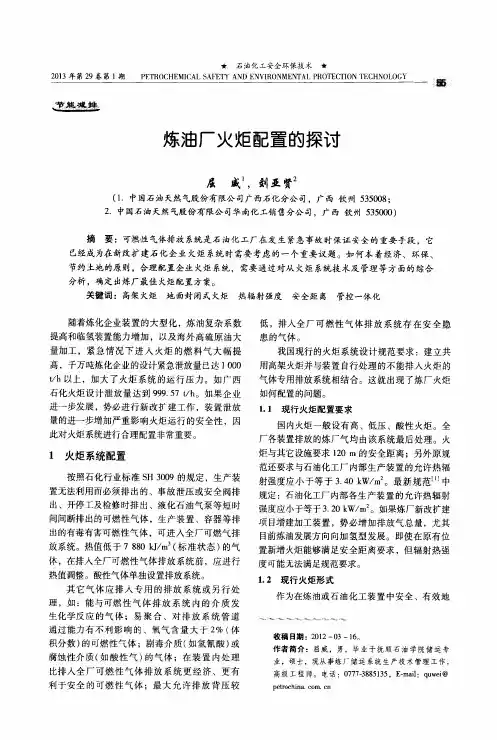

★石油化工安全环保技术★2013年第29卷第1期P F TR0cH E M I c A L s A FE T Y A N D E N V I R O N M EN T A L PR O T E C T l0N T EC H N O LO G Y炼油厂火炬配置的探讨屈威1，刘亚贤2(1．中国石油天然气股份有限公司广西石化分公司，广西钦州535008；2．中国石油天然气股份有限公司华南化工销售分公司，广西钦州535000)i谨蕊摘要：可燃性气体排放系统是石油化工厂在发生紧急事故时保证安全的重要手段，它已经成为在新改扩建石化企业火炬系统时需要考虑的一个重要议题。
如何本着经济、环保、节约土地的原则，合理配置企业火炬系统，需要通过对从火炬系统技术及管理等方面的综合分析，确定出炼厂最佳火炬配置方案。
关键词：高架火炬地面封闭式火炬热辐射强度安全距离管控一体化随着炼化企业装置的大型化，炼油复杂系数提高和临氢装置能力增加，以及海外高硫原油大量加工，紧急情况下进入火炬的燃料气大幅提高，千万吨炼化企业的设计紧急泄放量已达1000 t／h以上，加大了火炬系统的运行压力。
如广西石化火炬设计泄放量达到999．57L／h。
如果企业进一步发展，势必进行新改扩建工作，装置泄放量的进一步增加严重影响火炬运行的安全性，因此对火炬系统进行合理配置非常重要。
1火炬系统配置按照石化行业标准sH3009的规定，生产装置无法利用而必须排出的、事故泄压或安全阀排出、开停工及检修时排出、液化石油气泵等短时间间断排出的可燃性气体，生产装置、容器等排出的有毒有害可燃性气体，可进入全厂可燃气排放系统。
热值低于7880kJ／m3(标准状态)的气体，在排人全厂可燃性气体排放系统前，应进行热值调整。
酸性气体单独设置排放系统。
其它气体应排入专用的排放系统或另行处理，如：能与可燃性气体排放系统内的介质发生化学反应的气体；易聚合、对排放系统管道通过能力有不利影响的、氧气含量大于2％(体积分数)的可燃性气体；剧毒介质(如氢氰酸)或腐蚀性介质(如酸性气)的气体；在装置内处理比排入全厂可燃性气体排放系统更经济、更有利于安全的可燃性气体；最大允许排放背压较低，排人全厂可燃性气体排放系统存在安全隐患的气体。

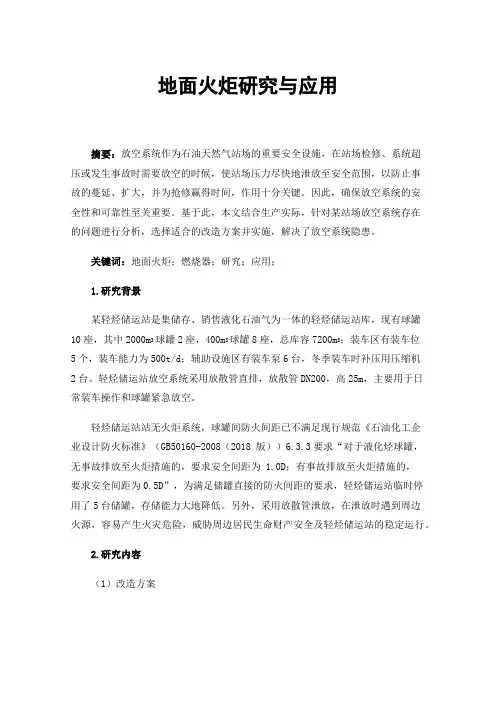

地面火炬研究与应用摘要：放空系统作为石油天然气站场的重要安全设施，在站场检修、系统超压或发生事故时需要放空的时候，使站场压力尽快地泄放至安全范围，以防止事故的蔓延、扩大，并为抢修赢得时间，作用十分关键。
因此，确保放空系统的安全性和可靠性至关重要。
基于此，本文结合生产实际，针对某站场放空系统存在的问题进行分析，选择适合的改造方案并实施，解决了放空系统隐患。
关键词：地面火炬；燃烧器；研究；应用；1.研究背景某轻烃储运站是集储存、销售液化石油气为一体的轻烃储运站库，现有球罐10座，其中2000m3球罐2座，400m3球罐8座，总库容7200m3；装车区有装车位5个，装车能力为500t/d；辅助设施区有装车泵6台，冬季装车时补压用压缩机2台。
轻烃储运站放空系统采用放散管直排，放散管DN200，高25m，主要用于日常装车操作和球罐紧急放空。
轻烃储运站站无火炬系统，球罐间防火间距已不满足现行规范《石油化工企业设计防火标准》（GB50160-2008（2018 版））6.3.3要求“对于液化烃球罐，无事故排放至火炬措施的，要求安全间距为 1.0D；有事故排放至火炬措施的，要求安全间距为0.5D”，为满足储罐直接的防火间距的要求，轻烃储运站临时停用了5台储罐，存储能力大地降低。
另外，采用放散管泄放，在泄放时遇到周边火源，容易产生火灾危险，威胁周边居民生命财产安全及轻烃储运站的稳定运行。
2.研究内容（1）改造方案工业火炬系统作为石油化工企业中常见可燃气体安全排放设施，可处理在石油化工装置开停车期间，事故工况及系统不平衡而产生的可燃废气，以免产生环境污染和安全事故。
火炬按照燃烧器离地面高低可分为地面火炬和高架火炬。
从火炬排放气条件、设备布置占地面积和安全可靠性来看，地面火炬和高架火炬均能满足本工程需求。
虽然方案一地面火炬一次性投资较大，但是方案二高架火炬新增用地征地极为困难，且轻烃储运站储存介质主要为液化石油气及轻烃等，紧急泄放时若分液罐分离效果不理想，则会造成火雨的安全隐患，而地面火炬无火雨危害，降低了损失。

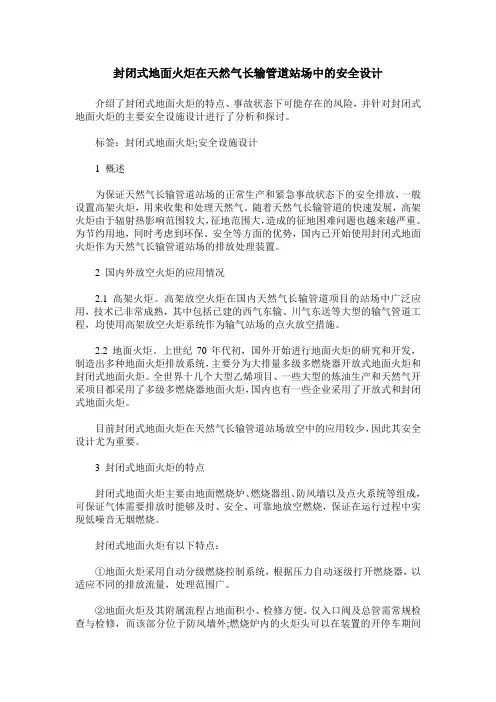

封闭式地面火炬在天然气长输管道站场中的安全设计介绍了封闭式地面火炬的特点、事故状态下可能存在的风险，并针对封闭式地面火炬的主要安全设施设计进行了分析和探讨。
标签：封闭式地面火炬;安全设施设计1 概述为保证天然气长输管道站场的正常生产和紧急事故状态下的安全排放，一般设置高架火炬，用来收集和处理天然气。
随着天然气长输管道的快速发展，高架火炬由于辐射热影响范围较大，征地范围大，造成的征地困难问题也越来越严重。
为节约用地，同时考虑到环保、安全等方面的优势，国内已开始使用封闭式地面火炬作为天然气长输管道站场的排放处理装置。
2 国内外放空火炬的应用情况2.1 高架火炬。
高架放空火炬在国内天然气长输管道项目的站场中广泛应用，技术已非常成熟，其中包括已建的西气东输、川气东送等大型的输气管道工程，均使用高架放空火炬系统作为输气站场的点火放空措施。
2.2 地面火炬。
上世纪70年代初，国外开始进行地面火炬的研究和开发，制造出多种地面火炬排放系统，主要分为大排量多级多燃烧器开放式地面火炬和封闭式地面火炬。
全世界十几个大型乙烯项目、一些大型的炼油生产和天然气开采项目都采用了多级多燃烧器地面火炬，国内也有一些企业采用了开放式和封闭式地面火炬。
目前封闭式地面火炬在天然气长输管道站场放空中的应用较少，因此其安全设计尤为重要。
3 封闭式地面火炬的特点封闭式地面火炬主要由地面燃烧炉、燃烧器组、防风墙以及点火系统等组成，可保证气体需要排放时能够及时、安全、可靠地放空燃烧，保证在运行过程中实现低噪音无烟燃烧。
封闭式地面火炬有以下特点：①地面火炬采用自动分级燃烧控制系统，根据压力自动逐级打开燃烧器，以适应不同的排放流量，处理范围广。
②地面火炬及其附属流程占地面积小、检修方便，仅入口阀及总管需常规检查与检修，而该部分位于防风墙外;燃烧炉内的火炬头可以在装置的开停车期间进行检修。
③封闭式地面火炬炉壁内部衬有耐火耐高温的陶瓷纤维，减少向四周扩散的热辐射，防风墙外热辐射值≤1.58kW/m2，同时可以起到降噪效果。
地面火炬的安全防护距离摘要：根据近年来石化企业中出现的两种地面火炬，针对其特点分析有关影响因素，提出地面火炬的安全防护距离的审核原则。
l 引言近年来随着国外生产工艺的引进，石化企业的总体布置呈现大型化、集中化趋势，作为事故泄放系统必不可少的一部分，火炬系统也有了很大的变化，从原先只有高架火炬到地面、高架火炬共同发展。
其中地面火炬由于占地少，维护方便，安全、环保性较好，在国外已得到广泛运用，但目前在国内使用较少，国家规范也没有明确规定，给消防设计和防火审核工作带来了困难。
本文根据近年来石化企业中出现的两种地面火炬，针对其特点分析有关影响因素，提出地面火炬的安全防护距离的审核原则。
2 地面火炬的特点和应用情况2．1 地面火炬类型和组成火炬系统作为在炼油或石油化工装置中安全、有效地排放释放出的气体或液体的设施，其能否正常运转对装置出现火灾或断电等紧急状况时防止装置由于中断而转为灾难至关重要。
火炬按照不同的分类方式有不同的类型，按燃烧器是否远离地面可分为地面火炬和高架火炬，按火炬燃烧器的形式可分为单点燃烧火炬和多燃烧器火炬。
地面火炬通常指封闭火炬但也包括地面多燃烧器火炬，主要是根据事故泄放的量来选择，前者主要用于泄放量较小的化工厂，后者主要用于泄放量大的乙烯和天然气项目。
地面火炬组成部件除有一般火炬所有的燃烧器、引火器及其点燃器和火焰探测器、浮性或速度密封、气液分离罐、易燃易爆气体探测器、液封、管道、烟尘消除控制系统、辐射防护设备外，还有封闭体和燃气岐管。
2．2 地面火炬特点(1)火炬向四周扩散的热辐射较小，封闭体外的热辐射值能低于1．6kW／m2，可以减少防护区的面积。
(2)检修方便，除封闭体较高外，其余的设施均在地面上。
(3)最大限度地减少了对周围环境的空气污染、光污染和噪声污染，提高了火炬操作的安全性。
(4)占地面积少，地面火炬由于燃烧发生在地面，不会发生火雨，主要依据辐射热计算确定防火间距。
2．3 国外地面火炬的情况基于地面火炬的这些特点，上世纪70年代初，国外就着手地面火炬的研究和开发，开发出多种地面火炬排放系统，主要分为大排量多级多燃烧器地面火炬和封闭式地面火炬。
地面火炬在实际应用中的安全与环保分析摘要：以武汉80万吨/年乙烯工程的ZEECO多点式地面火炬为分析对象，介绍了多点式地面火炬的概况。
同时，对地面火炬在实际运行中的安全可靠性以及环保情况进行了分析。
关键词：地面火炬安全环保可靠性分析一、武汉乙烯工程多点式地面火炬简介火炬排放装置是石油化工企业相关生产装置必不可少的安全排放燃烧设施，其能否正常运转对装置出现火灾或断电等紧急状况时防止装置由于中断而转为灾难至关重要。
火炬按照不同的分类方式有不同的类型，按燃烧器是否远离地面可分为地面火炬和高架火炬，按火炬燃烧器的形式可分为单点燃烧火炬和多点燃烧火炬。
武汉80万吨/年乙烯工程选用的是多点燃烧火炬，采用的是美国ZECCO公司技术，是目前国内燃烧排放量最大，技术最先进的地面火炬。
按照工艺装置火炬气排放情况，火炬系统分为火炬气可回收和不可回收情况，不可回收火炬气又分别进两套不同的火炬系统，即烯烃火炬和聚烯烃火炬。
烯烃火炬用于处理乙烯裂解装置、裂解汽油加氢装置、丁二烯抽提装置、芳烃抽提装置、MTBE/丁烯-1装置、中间罐区、原料罐区以及铁路装卸站各工况下排放的高压火炬气。
烯烃火炬设计最大排量为1620t/h，共有19级燃烧器，42支长明灯以及692个烧嘴。
聚烯烃火炬用于处理JPP装置、STPP装置、LLDPE装置、HDPE装置、产品罐区、C5分离装置各工况下排放的高压火炬气。
聚烯烃火炬设计最大排量为670 t/h，共有12级燃烧器，28支长明灯以及289个烧嘴。
根据火炬气泄放压力进行升降级控制，前五级设置蒸汽消烟设施。
每级燃烧器配置有2支长明灯（2-5级3支长明灯），每支长明灯有HEI和FFG两种点火方式，可实现自动、远程和就地点火。
地面火炬系统是通过控制燃烧器处的泄放气体速度（压降）来保证适宜的火焰形状，并保证火炬气在整个运行范围（0-100%的设计流量）能够达到无烟燃烧。
为保证燃烧器的压力能够一直保持在最佳运行的合适范围内，火炬系统采用特殊的分级运行。
高架和地面火炬设施的特点及相对布置分析徐巧强摘㊀要:火炬设施作为石油化工装置重要的安全措施之一ꎬ文章主要介绍了高架火炬和地面火炬的特点㊁高架火炬之间的相对位置设计㊁高架和地面火炬相对位置设计ꎬ分别从设计㊁安全㊁占地等方面进行分析ꎮ关键词:火炬ꎻ火炬设施ꎻ高架火炬ꎻ地面火炬ꎻ火炬布置一㊁前言近年来ꎬ随着石化企业的炼油规模不断的变大ꎬ整体布置呈现 一体化㊁大型化ꎬ集中化 的趋势ꎬ火炬的排放设计量越来越大ꎬ火炬设施呈现的形式也发生了变化ꎬ有两座高架火炬集中单独布置设计ꎬ也有高架火炬和地面火炬联合布置设计ꎬ而火炬作为全厂安全泄放最后一道安全设施ꎬ文章主要对高架捆绑式火炬的特点及相对布置ꎬ从设计㊁安全㊁占地等方面对火炬进行分析ꎮ二㊁火炬设施类型火炬设施分为高架火炬和地面火炬两种形式ꎮ高架火炬按照结构形式分为自力式火炬㊁拉索式火炬㊁塔架支撑式火炬ꎻ高架火炬按照塔架支撑形式分为可拆式捆绑火炬和一般固定捆绑式火炬ꎮ地面火炬分为封闭式地面火炬和开放式地面火炬ꎮ三㊁高架火炬的设计特点分析高架火炬按照塔架支撑形式分为可拆式捆绑火炬和一般固定捆绑式火炬ꎬ目前国内新建或改建项目中ꎬ大部分采用可拆式捆绑火炬ꎬ其特点如下ꎮ(１)设计时ꎬ火炬布置在塔架的一侧ꎬ安装火炬筒体一侧塔架是垂直的ꎮ(２)火炬筒体和附筒管线(包括各种电缆穿线管)分成若干段ꎬ每节之间均为法兰连接ꎮ(３)火炬筒体的安装和拆卸均可以通过地面的卷扬机系统完成ꎮ(４)安装和拆卸均一般在＋２５米左右的平台上完成ꎮ一般固定捆绑式火炬与可拆式捆绑火炬的最大的区别在于以下几个方面:第一ꎬ缺少可拆系统ꎻ第二ꎬ火炬筒体和塔架的设计及布置不一样ꎬ可拆式火炬筒体沿着塔架单边或者双边布置ꎬ利用筒体的滑块和塔架上的导轨进行固定和扶撑ꎬ固定式火炬在塔架内布置ꎬ利用塔架的内的抱箍或者扶撑杆件进行扶撑ꎮ可拆式捆绑火炬优势在于以下几个方面ꎮ(１)火炬系统在设计时ꎬ可设置系统间跨线ꎬ火炬可以互为备用ꎬ进而实现故障火炬在线检修ꎬ不影响装置的运行ꎮ(２)单独的火炬系统检修不影响其他火炬的投用ꎬ进而不影响其他火炬关联的装置运行ꎮ(３)撬装设计ꎬ安装和检维修方便ꎬ安装和检维修时ꎬ可以通过卷扬机系统进行安装和将火炬卸到地面上ꎬ无需大型吊装设备和高空作业ꎮ在设计安全上ꎬ采用低噪声的火炬头ꎬ火炬产生的噪声小于ＳＨ３００９－２０１３中第９.２.６项(ａ)条和(ｂ)条: 正常操作工况(包括开车㊁停工)时小于或者等于９０ｄＢ和全厂紧急事故最大排放工况时小于或者等于１１５ｄＢ 的值ꎬ火炬高度一定时ꎬ火炬设计的排放量及火炬气组分直接影响地面的热辐射大小ꎬ热辐射的计算依据ＡＰＩＳＴＡＮＤＡＲＤ５２１«Ｐｒｅｓｓｕｒｅ－ｒｅｌｉｅｖｉｎｇａｎｄＤｅｐｒｅｓｓｕｒｉｎｇＳｙｓｔｅｍｓ»规范中相关原则ꎬ采用火炬国际通用设计软件Ｆｌａｒｅｓｉｍ中用Ｍｉｘｅｄ方法ꎬ此方法是混合源模型ꎬ是点源模型和扩散源模型的组合ꎬ火炬的远处和近处更接近真实情况ꎮ当地面热辐射值ɤ１.５８ｋＷ/ｍ２ꎬ操作人员在火炬区域有适当防护可持续进行相关操作ꎬ当地面热辐射值ȡ１.５８ｋＷ/ｍ２ꎬ一般不允许操作人员在火炬区域进行相关操作ꎬ待排放结束后方可进行相关操作ꎮ在占地面积上ꎬ对可能携带可燃液滴的高架火炬ꎬ其火炬的火雨半径为９０米ꎬ结合在事故最大排放时ꎬ地面热辐射值ɤ３.２０ｋＷ/ｍ２的半径一般较大ꎬ所以高架火炬的占地面积较大ꎮ四㊁地面火炬的设计特点分析地面火炬分为封闭式地面火炬和开放式地面火炬ꎮ封闭式地面火炬采用圆柱型封闭式结构ꎬ主要由封闭式地面火炬筒体㊁燃烧器㊁防辐射消音屏㊁分级燃烧系统㊁长明灯及点火系统组成ꎮ封闭式地面火炬是一种无烟㊁低噪声㊁环保型排放气处理设施ꎬ其特点如下ꎮ(１)无光污染ꎮ(２)热辐射小ꎮ(３)低噪声ꎮ(４)蒸汽消耗量小ꎬ可实现无烟燃烧ꎮ(５)占地面积小ꎮ(６)维护方便ꎮ(７)可实现火炬长明灯在线可拆式设计ꎮ(８)运行安全㊁稳定㊁可靠ꎮ开放式地面火炬主要由地面燃烧器㊁金属防辐射围栏㊁排放气集气总管㊁多级分配系统㊁长明灯和点火系统组成ꎬ其特点如下ꎮ(１)因有金属防辐射围栏维护ꎬ光污染小ꎮ(２)热辐射小ꎮ(３)低噪声ꎮ(４)相对高架火炬蒸汽消耗量小ꎬ可压力消烟ꎬ实现无烟燃烧ꎮ(５)因处理火炬气排放量打ꎬ一般要求占地面积较大ꎮ(６)维护方便ꎮ(７)运行安全㊁稳定㊁可靠ꎮ在设计安全上ꎬ因地面火炬燃烧器在燃烧塔和金属防辐射围栏内ꎬ火炬在排放燃烧时ꎬ地面火炬防风墙外和金属防热辐射围栏外的热辐射值均ɤ１.５８ｋＷ/ｍ２ꎬ操作人员在火炬区域有适当防护可持续进行相关操作ꎮ在占地面积上ꎬ对于开放式地面火炬ꎬ因其火炬气设计排放量较大ꎬ火炬分级较多ꎬ燃烧器数量较多ꎬ在火炬燃烧器布置上占地面积较大ꎬ而因封闭式地面火炬单套处理量不宜大于１００ｔ/ｈꎬ其处理量相比于开放式地面火炬非常小ꎬ占地面积较小ꎮ２６１技术与检测Һ㊀五㊁火炬之间布置分析对于高架火炬ꎬ在火炬高度一定时ꎬ高架火炬与高架火炬布置遵循原则:第一ꎬ多个高架火炬布置时ꎬ应符合ＧＢ５０９８４－２０１４«石油化工工厂布置设计规范»中第４.７.３项要求ꎬ即多个火炬塔架时ꎬ宜集中布置在同一个区域ꎬ辐射热不应影响相邻火炬的检修和运行ꎻ第二ꎬ火炬间距对热辐射叠加影响较大ꎬ火炬检修时其塔架顶部平台的允许热辐射不应大于４.７３ｋＷ/ｍ２ꎬ如下图所示ꎬ典型的石化企业两座高架火炬布置在一起时ꎬ火炬在事故最大排放时ꎬ产生的热辐射值为４.７３ｋＷ/ｍ２的等值线满足上述要求ꎮ(不考虑两座火炬事故同时排放)从图１可以看出ꎬ当火炬１事故排放时ꎬ火炬产生的热辐射值在火炬２塔架上部检维修平台是小于４.７３ｋＷ/ｍ２的ꎬ此时火炬２检修操作时ꎬ操作人员在塔架上的防热辐射棚内是安全的ꎻ同样道理ꎬ在火炬２事故排放时ꎬ此时火炬１检修操作时ꎬ操作人员在塔架上的防热辐射棚内是安全的ꎮ对于高架火炬和地面火炬组合布置ꎬ地面火炬按明火设施考虑ꎬ间距符合ＧＢ５０１６０－２００８«石油化工企业设计防火规范»中相关要求即可ꎮ图１㊀火炬１在事故最大排放时的热辐射等值线图２㊀火炬２在事故最大排放时的热辐射等值线六㊁结语综上所述ꎬ火炬在设计初期ꎬ根据火炬气排放参数以及全厂用地具体情况ꎬ选择合适的火炬型式ꎬ以满足装置在事故情况下火炬气排放要求ꎬ如出现多个火炬集中布置时ꎬ各火炬的事故排放产生的辐射热不应影响相邻火炬的检修和运行ꎬ包括但不限于火炬布置㊁道路布置㊁竖向布置等ꎬ根据所选用火炬的规格㊁类型ꎬ结合企业需求等相关情况ꎬ测算火炬的热辐射覆盖半径㊁叠加区㊁安全半径相关参数等ꎻ如分散火炬设施布置ꎬ在综合判断热辐射对周围环境的影响ꎬ从安全环保㊁集约用地和运营维护的角度出发ꎬ都不是更合理的火炬布局方案ꎮ参考文献:[１]中华人民共和国工业和信息化部.ＳＨ３００９－２０１３石油化工可燃性气体排放系统设计规范[Ｍ].北京:中国石化出版社ꎬ２０１４年５月.作者简介:徐巧强ꎬ江苏中圣高科技产业有限公司ꎮ(上接第１６１页)(三)有线电视信息传输问题现象的解决措施有线电视网络传输系统中存在很多缺陷ꎬ其原因也各不相同ꎮ但是ꎬ用户终端可能会反映相应的故障现象ꎮ发生故障后ꎬ系统维护技术人员应根据不同类型的故障采取不同的方法ꎬ根据故障的类型ꎬ故障范围和范围ꎬ找到故障的位置并采用不同的方法解决故障ꎬ保证有线电视网络传输系统的畅通ꎮ三㊁结语综上所述ꎬ有线电视系统作为我国国内广播电视业的重要组成部分ꎬ是我国社会公众信息获取的核心来源ꎬ随着我国国内众多城市已经实现了有线电视网络的全面覆盖并普及了有线电视的使用ꎬ当有线电视网络信息传输系统一旦出现问题ꎬ很大程度上会影响有点电视网络的使用ꎮ因此ꎬ在进行有线电视网络的维护工作时需要技术人员定期组织传输线路的检查维护和记录工作ꎮ除此以外ꎬ技术人员还需要不断提高自身的专业技能ꎬ帮助实现我国有限网络信息传输系统的高效平稳运行ꎮ参考文献:[１]李波.有线电视网络的维护与调试[Ｊ].新闻研究导刊ꎬ２０１８ꎬ９(４):２４６.[２]左自贵.探究有线电视传输网络常见故障及维护管理措施[Ｊ].明日ꎬ２０１８(３５):７６.[３]姚美萍ꎬ魏国栋ꎬ徐彬.关于有线电视光纤传输技术及维护的探讨[Ｊ].环球市场ꎬ２０１８(５):３９４.[４]凌正疆.有线数字电视网络系统的管理和维护[Ｊ].西部广播电视ꎬ２０１８(１７):２５２ꎬ２５４.[５]肖易ꎬ肖兴祥.有线电视网络传输企业采购业务内部控制分析[Ｊ].财务与会计ꎬ２０１８ꎬ５７５(２３):６３－６５.作者简介:邱甲华ꎬ江苏达信电子系统工程有限公司ꎮ３６１。
地面火炬优点介绍
（1）如分液罐的分离效果不好导致火炬下“火雨”时，高架火炬会对周围环境有一定影响，由于地面火炬燃烧器均布置在火炬筒体内，不会对环境产生影响。
（2）由于高架火炬与空气的混合不充分，燃烧不完全，环境污染严重；地面火炬与空气混合的较充分，燃烧效率可达到99%以上。
（3）高架火炬塔架较高，火炬头、长明灯、高空点火器检修困难，地面火炬每个燃烧器、长明灯、点火器安装高度只有2～3 m,检修方面。
（4）高架火炬巨大的火焰会形成一定的光污染；地面火炬火焰完全封闭在金属围栏内，不会形成光污染。
（5）高架火炬会产生燃烧噪音、蒸汽喷射噪音；而地面火炬噪音低，防辐射金属围栏外噪音通常低于75分贝。
（6）高架火炬热辐射影响范围较大，地面火炬较小。
（7）高架火炬在小排放量时可能受风速的影响会引起熄火，导致可燃气体排入大气，造成一定的安全隐患，而地面火炬每个燃烧器处理的可燃气体的量相对稳定，不会熄火。
（8）按规范高架火炬的占地约为Ф180米，而地面火炬仅考虑与周边设施的消防距离。
火炬系统类型及运行失效问题分析摘要：为解决石油化工火炬系统建设环节存在的类别选择困难、运行失效问题，规避由此引发的建设及运行效能下降困境，保证火炬安全、可靠、高效运行，文章进行了深入探究。
先简要介绍火炬常见类型，明确绷绳支撑式高架火炬、钢架支撑式高架火炬、自撑式高架火炬、封闭式地面火炬以及开放式地面火炬的不同之处，然后归纳各类型火炬的优缺点，从安全性可靠性方面、适应性方面、环境保护性方面、投资运行方面入手梳理思路和细节，并结合一些已运行项目失效问题进行分析和优化改造，希望能为石油化工火炬项目的建设运行提供借鉴。
关键词：石油化工；火炬系统；类型分析；失效分析及优化改造前言：火炬系统主要用于处理石油化工设备产生的可燃废气、有毒气体等，能够为石油化工的正常生产提供支持，系统类型和设备选择不当很容易出现环保效能、经济效能下降问题。
因此，有必要对石油化工中常见的火炬系统类型进行梳理，以明确不同系统之间的特征优势，理清常见的火炬失效问题和优化改造措施，为火炬系统设计、建造及改造提供指引。
1火炬类型介绍1.1高架火炬高架火炬以高空点火燃烧为主要特征，高架火炬是由自控系统、点火系统，钢结构的一个单纯之直立上升管道组成。
像是烟道，使得火焰在顶端远程自动点火燃烧，远离地面，而不致于伤害到人员和工厂，高空燃烧塔可调整其高度，从最小5M到最高200M。
根据支撑结构的不同，高架火炬又可以细分为如下几类：（1）自撑式高架火炬。
该种高架火炬形式最为常见，塔高通常在60.96～92.04m之间，建造时对结构可靠度要求较高[1]，需要抵御虑风力因素、地震因素等不良因素的影响，因此建造时场地空间要充足，提前配置好各类基础设施，安全高度也要经过精确计算，整体上耗费较大，钢结构材料用量较多。
（2）绷绳支撑式高架火炬。
又被称为拉索火炬，需要借助拉索固定中间的钢结构体系。
拉索的加入降低了钢结构材料耗费量，因此造价相对较低，但建造时要求的场地空间更大，需要满足绷绳力学半径要求，以提高结构的稳定性。
石化火炬保温、地面火炬保温的新型保温结构设计——陶瓷纤维炉衬保温方案石化火炬简介：石化火炬保温系统是用来处理石油化工厂、炼油厂、化工厂及其它工厂或装置无法回收和再加工的可燃和可燃有毒气体及蒸汽的特殊燃烧设施，是保证工厂安全生产、减少环境污染的一项重要措施。
火炬有多种分类方式：按燃烧器是否远离地面可分为地面火炬、高架火炬和坑式火炬；按火炬燃烧器的形式可分为单点燃烧火炬和多燃烧器火炬。
高架火炬：火炬头通过火炬筒体高架于空中，燃烧后的烟气直接排到大气中，适用于气体排放量大的情况。
地面火炬保温：分传统密闭式火炬和敞开式火炬。
密闭式地面火炬筒体粗短、无烟、没有污染且采取隔音围墙降噪无声燃烧，但最大处理能力约为130t/h，主要用于泄放量较小的化工厂。
地面火炬也包括地面多燃烧器火炬，主要用于泄放量大的乙烯和天然气项目。
坑式火炬主要用于处理含大量液体的可燃物，石化行业应用较少。
地面火炬保温：地面火炬系统可将气体放空燃烧火焰完全控制在防辐射隔热罩内，外界看不到火焰。
能最大限度的减少热辐射、噪音对工作人员和周围设备的影响。
地面火炬主要由基础、安全防护墙、燃烧器组、防辐射隔热罩、点火系统组成。
其中地面火炬保温安全防护墙的主要作用为：阻止人员进入火炬，避免发生危险；隔热隔音，使地面一定高度范围内的热辐射和噪音满足国标与规范的要求；在火炬发生爆燃或爆炸的极端事件时，能够承受爆炸冲击而不损坏，并迫使爆炸波向上泻放而不对地面的人员和设备造成危害。
地面火炬保温主要保温部位是防辐射隔热罩的筒体保温。
筒体大小不一，直径：2-15m，高度：10-50m，尺寸差异较大。
石化火炬保温、地面火炬保温陶瓷纤维炉衬设计方案：以山东临沂某火炬为例详解：（1）地面火炬主要设计参数：地面火炬设计能力为60t/h；地面火炬炉膛直径Φ11.5m（内衬内径），高度27m（燃烧炉体净高）；地面火炬防风墙直径Φ17m（内衬内径），高度7.5m高（防风墙高度）。
关于化工厂火炬的知识――在化工厂里，总是可以看到一种冒着火焰的“烟囱”，它日夜不停地燃烧着。
有人会说，这要烧掉多少燃料，多浪费啊。
是啊！那么，为什么还要这么做呢？其实，这并非是烟囱，它的名字叫做安全火炬。
安全火炬有什么用？化工厂在生产过程中，会产生很多易燃易爆的气体，其中很多对人体有害。
它们多数比空气重，如果放入大气，经蔓延，会沉积在地面上，并达到很高的浓度，这会造成严重的环境污染，危害人体健康，如若碰到火种，将造成火灾，甚至爆炸。
为了防止这些危险发生，人们把它们集中起来烧掉，以防后患。
火炬将这些易燃、易爆、有毒、有腐蚀性的气体通过燃烧变成无害的二氧化碳、水或无毒、毒性较小的其它物质。
将这些燃料直接这样烧掉，的确有些浪费，所以工厂正在千方百计地把火炬气体回收，作为有用的燃料。
但是，即使回收得比较彻底，火炬还是不能废除的，因为在发生意外事故时，仍然必须通过它，将大量的可燃气体烧掉，以确保安全。
所以，火炬装置可以说是化工厂的最后一道安全屏障。
为何有的火炬的形状不同？两种类型的火炬分别为高架火炬和地面火炬。
两种火炬各有千秋。
1地面火炬其燃烧就在地面附近发生。
它的型式可能是未封闭的传统火炬烧嘴，也可能是带耐火衬里的钢制封闭结构，含有多个烧嘴。
优点：运行成本低且维修方便。
缺点：地面火炬的处理能力小，且不能燃烧有毒气体。
建设成本较高。
2高架火炬它的火焰远离地面，在火炬塔顶端燃烧。
火炬塔顶端设有火炬头，火炬头部配有长明灯，长明灯经点火器点燃后将一直燃烧，废气到火炬头部时，会立即被点燃。
优点：高架火炬处理废气的能力大，建设成本低。
缺点：由于火炬气体出口的速度较快，燃烧时所产生的噪音是无法避免的。
同时火炬头处所产生巨大火焰造成的热辐射，对高架火炬附近的工作人员及设备有很大的影响。
高架火炬根据其支撑方式，还可以分为塔架支撑火炬、拉索火炬、自支撑火炬。
自支撑火炬拉索火炬塔架支撑火炬火炬用于处理哪些气体？不同厂对于火炬要求和使用情况也不相同。
地面火炬和高架火炬的特点分析
火炬是石油化工企业事故泄放系统的一个重要组成部分，按类型大体可分为地面火炬和高架火炬。
地面火炬与高架火炬的应用各有其特点，下面通过对安全性、环保的影响、占地因素及投资成本要求进行全面比较和分析。
1、地面火炬与高架火柜对比概述
1）对于重组分火炬气，如分液罐的分离效果不好导致火炬下“火雨”时，高架火炬会对周围环境有一定影响，由于地面火炬燃烧器均布置在火炬筒体内，不会对环境产生影响。
2）对于含有毒有害组分火炬气，由于对大气环境影响，该类排放气体应进入高架火炬进行处理，地面火炬不适合。
3）由于高架火炬与空气的混合不充分，燃尽率较低；地面火炬与空气混合的较充分，燃尽率可达到99%以上。
4）高架火炬塔架较高，火炬头、长明灯、高空点火器检修困难，地面火炬每个燃烧器、长明灯、点火器安装高度只有2～3m,检修方便。
5）高架火炬巨大的火焰会形成一定的光污染；地面火炬火焰完全封闭在金属围栏内，不会形成光污染。
6）高架火炬会产生燃烧噪音、蒸汽喷射噪音；而地面火炬噪音低，防辐射金属围栏外噪音通常低于75分贝。
7）高架火炬热辐射影响范围较大，地面火炬较小。
8）高架火炬在小排放量时可能受风速的影响会引起熄火，导致可燃气体排入大气，造成一定的安全隐患，而地面火炬每个燃烧器处理的可燃气体的量相对稳定，不会熄火。
9）按现行规范要求，高架火炬的占地较大，而地面火炬仅考虑与周边设施的消防距离。
