地面火炬在实际应用中的安全与环保分析摘要：以武汉80万吨/年乙烯工程的ZEECO多点式地面火炬为分析对象，介绍了多点式地面火炬的概况。

同时，对地面火炬在实际运行中的安全可靠性以及环保情况进行了分析。

关键词：地面火炬安全环保可靠性分析一、武汉乙烯工程多点式地面火炬简介火炬排放装置是石油化工企业相关生产装置必不可少的安全排放燃烧设施，其能否正常运转对装置出现火灾或断电等紧急状况时防止装置由于中断而转为灾难至关重要。

火炬按照不同的分类方式有不同的类型，按燃烧器是否远离地面可分为地面火炬和高架火炬，按火炬燃烧器的形式可分为单点燃烧火炬和多点燃烧火炬。

武汉80万吨/年乙烯工程选用的是多点燃烧火炬，采用的是美国ZECCO公司技术，是目前国内燃烧排放量最大，技术最先进的地面火炬。

按照工艺装置火炬气排放情况，火炬系统分为火炬气可回收和不可回收情况，不可回收火炬气又分别进两套不同的火炬系统，即烯烃火炬和聚烯烃火炬。

烯烃火炬用于处理乙烯裂解装置、裂解汽油加氢装置、丁二烯抽提装置、芳烃抽提装置、MTBE/丁烯-1装置、中间罐区、原料罐区以及铁路装卸站各工况下排放的高压火炬气。

烯烃火炬设计最大排量为1620t/h，共有19级燃烧器，42支长明灯以及692个烧嘴。

聚烯烃火炬用于处理JPP装置、STPP装置、LLDPE装置、HDPE装置、产品罐区、C5分离装置各工况下排放的高压火炬气。

聚烯烃火炬设计最大排量为670 t/h，共有12级燃烧器，28支长明灯以及289个烧嘴。

根据火炬气泄放压力进行升降级控制，前五级设置蒸汽消烟设施。

每级燃烧器配置有2支长明灯（2-5级3支长明灯），每支长明灯有HEI和FFG两种点火方式，可实现自动、远程和就地点火。

地面火炬系统是通过控制燃烧器处的泄放气体速度（压降）来保证适宜的火焰形状，并保证火炬气在整个运行范围（0-100%的设计流量）能够达到无烟燃烧。

为保证燃烧器的压力能够一直保持在最佳运行的合适范围内，火炬系统采用特殊的分级运行。

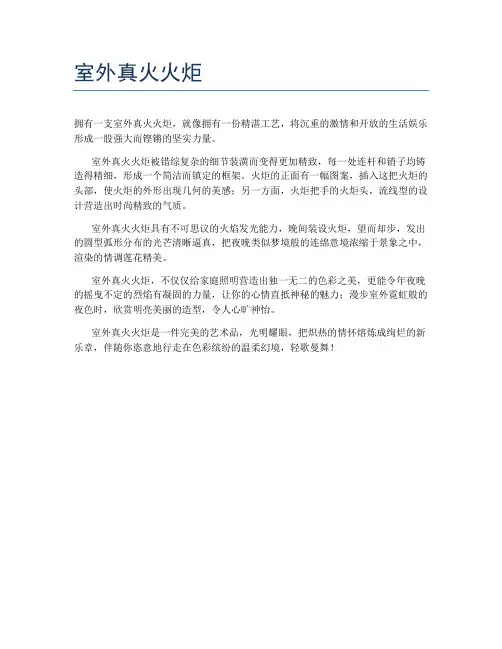

室外真火火炬
拥有一支室外真火火炬，就像拥有一份精湛工艺，将沉重的激情和开放的生活娱乐形成一股强大而铿锵的坚实力量。

室外真火火炬被错综复杂的细节装潢而变得更加精致，每一处连杆和销子均铸造得精细，形成一个简洁而镇定的框架。

火炬的正面有一幅图案，插入这把火炬的头部，使火炬的外形出现几何的美感；另一方面，火炬把手的火炬头，流线型的设计营造出时尚精致的气质。

室外真火火炬具有不可思议的火焰发光能力，晚间装设火炬，望而却步，发出的圆型弧形分布的光芒清晰逼真，把夜晚类似梦境般的连绵意境浓缩于景象之中，渲染的情调莲花精美。

室外真火火炬，不仅仅给家庭照明营造出独一无二的色彩之美，更能令年夜晚的摇曳不定的烈焰有凝固的力量，让你的心情直抵神秘的魅力；漫步室外霓虹般的夜色时，欣赏明亮美丽的造型，令人心旷神怡。

室外真火火炬是一件完美的艺术品，光明耀眼，把炽热的情怀熔炼成绚烂的新乐章，伴随你恣意地行走在色彩缤纷的温柔幻境，轻歌曼舞！。

地面火炬系统方案说明众所周知，天然气、石油化工等企业许多生产装置在生产过程中或开停车状态下或在火灾、停电、停水事故状态下都会产生大量无法利用而必须排出的可燃气体。

这些废弃的可燃火炬气目前一般可采用高架火炬或地面火炬方式来处理。

但高架火炬在安全和环保方面存在如下问题：噪音大高架火炬由于火炬气出口速度较快，其燃烧所产生的噪音是无法避免的。

同时为改善燃烧状况、减少黑烟产生，需在火炬头处注入蒸汽或强制鼓风，这又进一步使火炬的噪音增大。

尤其在生产装置大量排放或事故排放时，地面噪音高达90分贝以上，并且是很难消除的。

热辐射强度大高架火炬在放空燃烧时，火炬头处所产生巨大火焰造成的热辐射对高架火炬附近的工作人员及设备有很大的影响。

1. 燃烧不完全燃烧时冒烟：火炬无法保证将大量的废气瞬间完全燃烧而形成黑烟，特别是在事故排放时更加严重，对环境大气产生严重污染；高架火炬的消烟措施，如注入蒸汽、强制鼓风，仅能满足部分火炬气处理的需要（如要满足全负荷处理的需要，会导致公用系统及为庞大，投资浪费），无法保证大量火炬气在瞬间内完全燃烧，从而形成黑烟，尤其是在事故紧急排放时情况更加严重，对环境产生严重的污染。

2. 火焰光污染高架火炬在事故放空时产生的巨大火焰，有时还会夹杂滚滚浓烟，会使人产生极大的恐慌感，尤其对附近的居民有很大的影响。

3. 火炬点火困难火炬头点火器处于百十米的高空，容易被风吹熄，其燃烧稳定性相对较差，对高架火炬的安全放空有很大的影响。

4. 处理负荷范围小高架火炬比较适合某一特定的工况，不能适应较大的负荷范围。

在正常排放量时高架火炬可满足处理的要求，但在处理小排量废气时，高架火炬无法保证其能够正常燃烧，完全分解。

5. 较高的运行费用高架火炬在正常运行时，为保证废气的正常燃烧和完全分解，常常使用注入蒸汽或强制鼓风等手段，需要消耗大量的蒸汽或电力，运行费用较高。

6. 维护困难高架火炬高处的火炬头及长明灯给维护带来极大的不便。

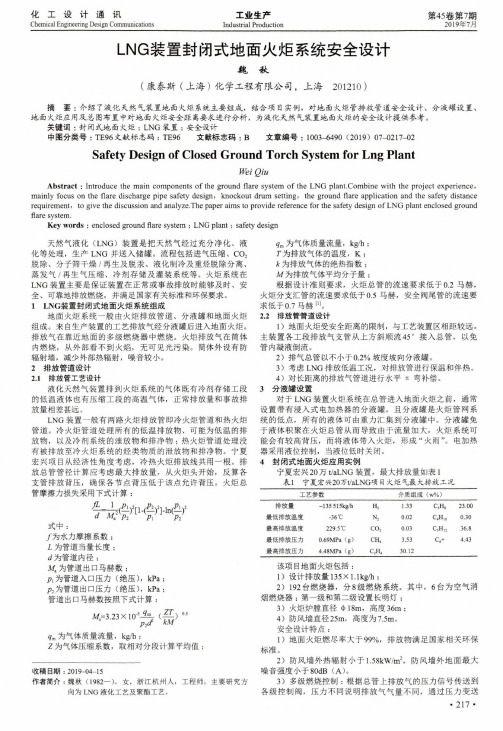

化工设计通讯Chemical Engineering Design Communications工业生产Industrial Production第45卷第7期2019年7月LNG 装置封闭式地面火炬系统安全设计魏秋（康泰斯（上海）化学工程有限公司，上海 201210 ）摘 要：介绍了液化天然气装置地面火炬系统主要组成，结合项目实例，对地面火炬管排放管道安全设计、分液罐设置、 地面火炬应用及总图布置中对地面火炬安全距离要求进行分析，为液化天然气装置地面火炬的安全设计提供参考。

关键词：封闭式地面火炬；LNG 装置；安全设计中图分类号：TE96文献标志码：TE96 文献标志码：B 文章编号：1003-6490 (2019) 07-0217-02Safety Design of Closed Ground Torch System for Lng PlantWei QiuAbstract : Introduce the main components of the ground flare system of the LNG bine with the project experience, mainly focus on the flare discharge pipe safety design, knockout drum setting , the ground flare application and the safety distance requirement, to give the discussion and analyze.The paper aims to provide reference for the safety design of LNG plant enclosed ground flare system.Key words : enclosed ground flare system ； LNG plant ； safety design 天然气液化（LNG ）装置是把天然气经过充分净化、液 化等处理，生产LNG 并送入储罐。

山东清源沥青科技有限公司地面火炬燃烧系统地面火炬设施及自动点火系统技术协议使用单位：山东清源沥青科技有限公司编制单位：郑州光威高科有限公司单位地址:河南省濮阳市开州路北段邮编：457000传真:0393-******* 电话:0393—8837687 联系人：翟涛手机:136********目录一、火炬系统设计条件与界面 (3)1。

1 放空火炬气排量和特性 (3)1。

2 本技术方案的界面 (3)1。

3 供方负责的界面和工作范围 (3)二、火炬系统设计、制造标准 (3)三、火炬系统概述 (4)3。

1 放空火炬自动点火原理 (5)3。

2 放空火炬工艺过程原理 (6)四、系统的结构、特点说明 (7)4。

1 燃烧器组 (7)4。

2 焚烧塔 (8)4。

3 分液罐 (8)4.4 控制阀 (8)4。

5 安全防护墙和基础（业主负责施工) (8)4。

6 点火控制器的结构特点 (9)4。

7 点火器的结构特点 (9)五、主要设备技术规格书 (9)5。

1 地面火炬的技术参数 (9)5.2 点火系统的性能参数 (10)5。

3 远传控制系统的技术参数 (10)5.4 长明灯的技术参数 (10)5。

5 高能点火器的技术参数 (10)5.6 燃烧器组的技术参数 (11)5.7 焚烧塔的技术参数 (11)5.8 分液罐的技术参数 (11)六、地面火炬的安全保证措施 (11)6。

1 第一级安全保证措施: (11)6。

2 第二级安全保证措施： (12)6。

3 第三级安全保证措施: (12)七、文件的提交 (12)7.1 签订合同后一个月内提交的文件 (12)7。

2 交货时提交的文件 (12)7。

3 竣工后提交的文件 (12)八、供货设备清单 (13)8.1 地面火炬系统供货清单 (13)8。

2 备品备件 (14)8.2.1开试车应急备品备件 (14)8。

2。

2两年操作备品备件 (14)九、质量保证和售后服务 (14)9.1质量保证 (14)9.2售后服务 (15)一、火炬系统设计条件与界面1.1放空火炬气排量和特性本技术方案包含的范围为：火炬界区内的所有设备、仪表、电器、管道和火炬设备,不包含地坪、围墙、基础和照明.1.3供方负责的界面和工作范围供方供货范围为：详见‘八、供货设备清单'.电仪分界面为：现场控制柜至控制室的入柜接线端子。

储运罐区地面火炬系统一、地面火炬的作用：地面火炬作为储运罐区放空气的后处理装臵，是公司的环保装臵之一。

当放空气排放量较少时，由地面火炬进行燃烧处理，从而确保周围环境的清洁和装臵的安全。

地面火炬的设计燃烧量为：238.28T/h，其中常温常压火炬气188.58 T/h,0.05MPaG，100℃, 低温高压火炬气37.2 T/h,0.05MPaG,，-40~65℃，低温低压火炬气12.5 T/h,0.01MPaG,，-39℃。

二、地面火炬的构造及运行原理：①安全系统的切换由放空气总管中设臵的压力和流量变送器检测的量自动确定，也可由人工操作进行切换。

②地面火炬内设有12支高效节能型长明灯，分别设臵在地面火炬每级燃烧器旁，两支长明灯保持常燃。

每支长明灯设有一套高压电点火系统。

③两支长明灯分别在其观火孔内设有紫外线火焰检测器，当火焰建立后火检继电器触点闭合将信号送至PLC，作为长明灯工作情况的判断依据。

④地面火炬筒体炉壁上部安装有热电偶，将炉内烟气温度信号送PLC，用来辅助判断地面火炬内燃烧状况。

⑤ DCS与现场PLC通过MODBUS通讯，实现地面火炬控制系统相关参数的在线显示及控制参数的修改。

⑥火炬系统可通过操作设臵在现场的PLC控制柜面板上的“点火系统手/自动选择”开关实现手动点火、自动点火转换。

三、火炬气流程工艺简述1 火炬气排放工艺流程储运罐区常温火炬排放气总管进入地面火炬界区，依次经分液罐、水封罐，然后通过集气总管共分成若干路支管，分别进入两座焚烧炉。

低温罐区（高压系统）火炬排放气总管进入地面火炬界区，接入常温火炬集气总管，通过常温火炬系统处理。

低温罐区（低压系统）火炬排入气总管进入地面火炬界区，通过低温低压系统集气总管共分成若干路支管，分别进入两座焚烧炉。

2 火炬气分级控制系统为适应不同工况和排放气流量变化的要求，地面火炬采用分级燃烧、自动分级控制。

即根据排放量大小、事故排放等不同情况将地面燃烧器分成若干组而形成多级燃烧系统。

地面火炬操作指导目前地面火炬的火炬气大部分是氮气，无法燃烧，但装置已引入物料，如火炬没有充分燃烧，必然造成臭味扰民、CO或非甲总烃排放超标等情况，需要补入伴烧燃料气来确保充分燃烧。

由于地面火炬设计的特殊性，为确保地面火炬的排放物充分燃料，要求如下：1、所有装置必须严格控制N2排放量的措施：（1）当装置进行N2置换或者吹扫时，如果排放物里不含烃类，需要就地排放，禁止排放至火炬系统。

（2）当装置用烃类置换系统里面的N2时，系统N2压力必须降得尽可能低，最高不超过20kpa, 才能开始进行实物料置换（除非有特殊要求）。

2、各装置需要向火炬系统排放N2时，如果流量大于2t/h，必须及时通知当班LOP SS.3、伴烧燃料气补入量的要求：（1）火炬气中的可燃气要求体积比不小于32%，质量比不小于23%（此数据针对天然气，如补入重组分如丙烯、丙烷等则会需要量更低些，具体以分级阀打开的火炬烧嘴能完全燃料且补入燃料气量尽量低为准。

白天可通过工业电视及外操巡检相结合，确认火炬气充分燃烧情况。

（2）A/B火炬一级在地面火炬已设置并投用了伴烧燃料气，如只有一级打开，不用额外增加伴烧燃料气。

（3）二级及以上分级阀打开，对于A火炬，根据火炬燃烧情况，通过D350顶上2101-PV-30046DA/B 往火炬总管里面补充FG. 对于B火炬，暂时由HDPE往火炬总管补FG，而由OXO装置向火炬补燃料气的MOC正在审批中。

（4）在装置大量排放可燃气的情况下，停止伴烧燃料气补入。

4、进入地面火炬区域，按要求佩戴检测仪。

检测仪报警则迅速撤离至安全区域。

5、按要求进行CO检测，移动式检测。

发现移动式检测仪电源使用完毕，及时充电后归位。

6、地面火炬ERP已发布，必要时启动应急。

7、乙烯装置开、停车过程存在汽油组分进入水封罐，进而进入T102。

8、MFT在ODS系统增加了地面火炬监控画面，可查看最近一天的数据，按F9进行数据更新。

火炬类型包括高架火炬和地面火炬,从处理能力、燃烧效率、环境保护及公用工程消耗等方面比较,地面火炬有其明显的优势。

如果对地面火炬在事故状况下的燃烧控制、尾气处理、防辐射、降噪等技术环节进行进一步调整改进,它将成为石化装置火炬系统未来发展的主要选项。

设置火炬的目的和作用在石油化学工业迅猛发展的今天,炼油、化工、塑料等石化及后衍生产装置更加呈现出生产规模扩大、联建联产和公用工程集中供应的特点。

火炬是石油化工企业必设的安全环保系统,用于处理装置事故停车或超压排放的有毒有害介质。

本文从新建高架火炬系统的工艺改进出发,介绍了高架火炬系统的改造原因,阐述了火炬工艺流程布局、火炬塔架选型、阻火设备、系统凝液的回收等方面的改造情况。

通过工艺和设备的改进以及安全环保的全面考虑,消除了火炬运行中的隐患,为企业的安全平稳发展提供了保证。

一．火炬装置配置及功能整套火炬装置包括燃烧器、分子封、阻火器、水封系统、分液罐、吹扫系统、点火系统、控制检测系统等。

燃烧器材质选用不锈钢，配置长明灯。

水封系统包括水封槽和辅助槽，与分子封一样，可确保可燃气体因压力波动引起的回火爆炸事故；分液罐可有效去除天然气、煤层气中含有的液体颗粒，杜绝“火雨”现象的发生；吹扫系统是在每次间断放空前后火炬装置重新投入运行必备的安全保障手段；控制检测系统具有自动点火、自动吹扫、各种危险状况自动保护和压力检测、火焰检测等功能，最终通过PLC控制实现整套装置的安全运行。

二、技术特点1、自动点火火炬由自动控制柜控制外部阀组及高能点火设备等进行自动点火。

2、自动柜内的PLC及智能数显控制仪可将各种气体系统压力变送器送来的4~20毫安管压信号分为上、下限进行控制（其限值可在运行中随时在线通过手操器重新整定）。

3、通过自动柜内PLC的程序，保证下列控制功能：1）管压超过上限时，发出声光报警信号，经延时（此延时可由PLC上的0号继电器进行调整）管压仍超上限以上时，即开始自动进行管道吹扫及点火，并通蒸汽引风混合完全燃烧。
