2018高考物理复习训练：1-1-1 力与物体的平衡b含解析 (1)

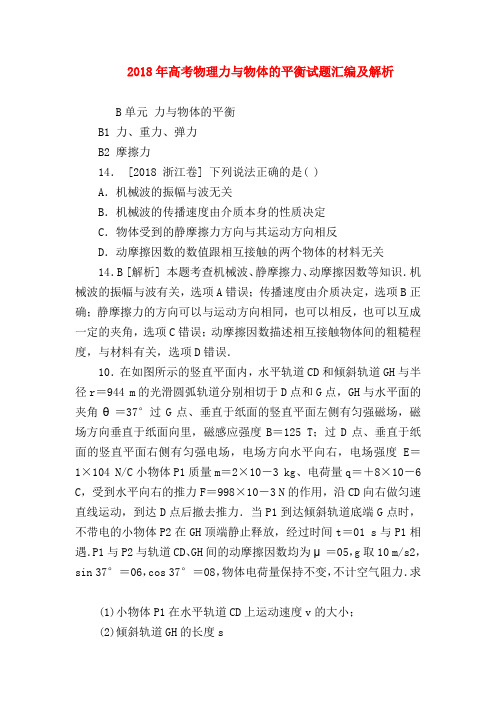

2018年高考物理力与物体的平衡试题汇编及解析
B单元力与物体的平衡
B1 力、重力、弹力
B2 摩擦力
14． [2018 浙江卷] 下列说法正确的是( )
A．机械波的振幅与波无关
B．机械波的传播速度由介质本身的性质决定
C．物体受到的静摩擦力方向与其运动方向相反
D．动摩擦因数的数值跟相互接触的两个物体的材料无关
14．B [解析] 本题考查机械波、静摩擦力、动摩擦因数等知识．机械波的振幅与波有关，选项A错误；传播速度由介质决定，选项B正确；静摩擦力的方向可以与运动方向相同，也可以相反，也可以互成一定的夹角，选项C错误；动摩擦因数描述相互接触物体间的粗糙程度，与材料有关，选项D错误．
10．在如图所示的竖直平面内，水平轨道CD和倾斜轨道GH与半径r＝944 m的光滑圆弧轨道分别相切于D点和G点，GH与水平面的夹角θ＝37°过G点、垂直于纸面的竖直平面左侧有匀强磁场，磁场方向垂直于纸面向里，磁感应强度B＝125 T；过D点、垂直于纸面的竖直平面右侧有匀强电场，电场方向水平向右，电场强度E＝1×104 N/C小物体P1质量m＝2×10－3 kg、电荷量q＝＋8×10－6 C，受到水平向右的推力F＝998×10－3 N的作用，沿CD向右做匀速直线运动，到达D点后撤去推力．当P1到达倾斜轨道底端G点时，不带电的小物体P2在GH顶端静止释放，经过时间t＝01 s与P1相遇．P1与P2与轨道CD、GH间的动摩擦因数均为μ＝05，g取10 m/s2，sin 37°＝06，cos 37°＝08，物体电荷量保持不变，不计空气阻力．求
(1)小物体P1在水平轨道CD上运动速度v的大小；
(2)倾斜轨道GH的长度s。

专题能力训练1 力与物体的平衡(时间:45分钟满分:100分)一、选择题(本题共7小题,每小题8分,共56分。

在每小题给出的四个选项中,1~5题只有一个选项符合题目要求,6~7题有多个选项符合题目要求。

全部选对的得8分,选对但不全的得4分,有选错的得0分)1.(2017·全国Ⅱ卷)如图所示,一物块在水平拉力F的作用下沿水平桌面做匀速直线运动。

若保持F 的大小不变,而方向与水平面成60°角,物块也恰好做匀速直线运动。

物块与桌面间的动摩擦因数为()A.2-B.C.D.2.如图所示,一物体M放在粗糙的斜面体上保持静止,斜面体静止在粗糙的水平面上。

现用水平力F 推物体时,M和斜面仍然保持静止状态,则下列说法正确的是()A.斜面体受到地面的支持力增大B.斜面体受到地面的摩擦力一定增大C.物体M受到斜面的静摩擦力一定增大D.物体M受到斜面的支持力可能减小3.如图所示,质量均可忽略的轻绳与轻杆承受弹力的最大值一定,轻杆A端用铰链固定,滑轮在A点正上方(滑轮大小及摩擦均可不计),轻杆B端吊一重物G,现将绳的一端拴在杆的B端,用拉力F将B 端缓慢上拉(均未断),在AB杆达到竖直前,以下分析正确的是()A.绳子越来越容易断B.绳子越来越不容易断C.AB杆越来越容易断D.AB杆越来越不容易断4.一带电金属小球A用绝缘细线拴着悬挂于O点,另一带电金属小球B用绝缘支架固定于O点的正下方,OA=OB,金属小球A、B静止时位置如图所示。

由于空气潮湿,金属小球A、B缓慢放电。

此过程中,小球A所受的细线的拉力F1和小球B对A的库仑力F2的变化情况是()A.F1减小,F2减小B.F1减小,F2不变C.F1增大,F2增大D.F1不变,F2减小5.如图所示,滑块A置于水平地面上,滑块B在一水平力作用下紧靠滑块A(A、B接触面竖直),此时A恰好不滑动,B刚好不下滑。

已知A与B间的动摩擦因数为μ1,A与地面间的动摩擦因数为μ2,最大静摩擦力等于滑动摩擦力。

课时作业(一)一、选择题(共11个小题，2、10、11为多选，其余为单项选择题，每题5分共55分)1．(2017·甘肃二模)如图所示，一物块置于水平地面上．当用与水平方向成30°角的力F 1推物块时，物块做匀速直线运动；当改用与水平方向成60°角的力F 2拉物块时，物块仍做匀速直线运动．若F 1和F 2的大小相等，则物块与地面之间的动摩擦因数为( )－1B ．2－3 －12D ．1－32答案 B分析 在两种情况下分别对物体受力分析，根据共点力平衡条件，运用正交分解法列式求解，即可得出结论．解析 对两种情况下的物体分别受力分析，如图：将F 1正交分解为F 3和F 4，F 2正交分解为F 5和F 6，则有：F 滑′＝F 3mg ＋F 4＝F N ′；F 滑＝F 5mg ＝F 6＋F N而F 滑＝μF NF 滑′＝μF N ′则有F 1cos30°＝μ(mg ＋F 1sin30°)①F 2cos60°＝μ(mg －F 2sin60°)② 又根据题意F 1＝F 2③联立①②③解得：μ＝2－ 3. 点评 本题关键要对物体受力分析后，运用共点力平衡条件联立方程组求解，运算量较大，要有足够的耐心，更要细心．2．(2016·江苏)如图所示，一只猫在桌边猛地将桌布从鱼缸下拉出，鱼缸最终没有滑出桌面．若鱼缸、桌布、桌面两两之间的动摩擦因数均相等，则在上述过程中( )A ．桌布对鱼缸摩擦力的方向向左B ．鱼缸在桌布上的滑动时间和在桌面上的相等C ．若猫增大拉力，鱼缸受到的摩擦力将增大D ．若猫减小拉力，鱼缸有可能滑出桌面答案 BD解析 当桌布被拉出时，鱼缸由静止到向右运动，但它相对于桌布来说，仍向左运动，由于滑动摩擦力的方向与相对运动方向相反，因此桌布对鱼缸的摩擦力的方向应向右，A 项错误；因为鱼缸、桌布、桌面两两之间的动摩擦因数均相等，鱼缸受到桌布向右的摩擦力与它受到桌面向左的摩擦力大小相等，所以鱼缸向右加速的加速度大小与向右减速的加速度大小相等，方向相反，鱼缸的初速度为零，末速度也为零，根据对称性可知，鱼缸做加速运动的时间与做减速运动的时间相等，B 项正确；若猫增大拉力，桌布的加速度更大，但是由于鱼缸与桌布间的压力不变，动摩擦因数也不变，故摩擦力也不变，C 项错误；若猫减小拉力，桌布的加速度减小，鱼缸在桌布上的运动时间变长，而鱼缸向右的加速度不变，由x ＝12at 2知，鱼缸相对于桌面的位移变大，桌布被拉出后鱼缸在桌面上的位移也变大，鱼缸就有可能滑出桌面，D 项正确．3．(2017·课标全国Ⅲ)一根轻质弹性绳的两端分别固定在水平天花板上相距80 cm 的两点上，弹性绳的原长也为80 cm.将一钩码挂在弹性绳的中点，平衡时弹性绳的总长度为100 cm ；再将弹性绳的两端缓慢移至天花板上的同一点，则弹性绳的总长度变为(弹性绳的伸长始终处于弹性限度内)( )A ．86 cmB ．92 cmC ．98 cmD ．104 cm答案 B解析 由题可知，挂上钩码后，如下图(1)所示：此时弹性绳长度为100 cm ，则角度为：θ＝37°，sin θ＝.对结点O 进行受力分析如图(2)所示：则由图(2)得：2Tsinθ＝mg当将两端缓慢移动至同一点时，由受力分析可得：2T′＝mg由于弹性绳上弹力为：F ＝kx得出：T x ＝T′x′由题可知：x ＝100－80＝20 cm则弹性绳伸长长度为：x′＝12 cm那么弹性绳总长度为：L ＝L 0＋x′＝92 cm点评 本题考查共点力的平衡，本题的关键是找出绳子与竖直方向的夹角，然后计算出劲度系数．另外做这一类题目，要养成画图的习惯，这样题目就能变的简单．4.(2017·江西一模)如图所示，质量为m(可视为质点)的小球P ，用两根轻绳OP 和O′P 在P 点拴结实后再分别系于竖直墙上且相距 m 的O 、O′两点上，绳OP 长 m ，绳O′P 刚拉直时，OP 绳拉力为T 1，绳OP 刚松弛时，O ′P绳拉力为T 2，θ＝37°，则T 1T 2为(sin37°＝，cos37°＝( ) A ．3∶4B ．4∶3C ．3∶5D ．4∶5答案 C分析 绳O′P 刚拉直时，此时O′P 绳子拉力为零，绳OP 刚松弛时，此时OP 绳子拉力为零，根据小球的受力情况画出受力示意图，根据共点力的平衡条件求解．解析 绳O′P 刚拉直时，OP 绳拉力为T 1，此时O′P 绳子拉力为零，小球受力如图所示，根据几何关系可得sinα＝OO′OP ＝45，所以α＝53°，所以α＋θ＝90°； 根据共点力的平衡条件可得：T 1＝mgsinα；绳OP 刚松弛时，O ′P 绳拉力为T 2，此时OP 绳子拉力为零，小球受力如图所示，根据共点力的平衡条件可得：T 2＝mgtanα，由此可得：T 1T 2＝sin53°tan53°＝35，所以C 项正确、A 、B 、D 项错误；故选C 项． 5.(2017·课标全国Ⅰ一模)有三个完全相同的金属小球A 、B 、C ，其中小球C不带电，小球A 和B 带有等量的同种电荷，如图所示，A 球固定在竖直支架上，B 球用不可伸长的绝缘细线悬于A 球正上方的O 点处，静止时细线与OA 的夹角为θ.小球C 可用绝缘手柄移动，重力加速度为g ，现在进行下列操作，其中描述与事实相符的是( )A ．仅将球C 与球A 接触离开后，B 球再次静止时细线中的张力比原来要小B ．仅将球C 与球A 接触离开后，B 球再次静止时细线与OA 的夹角为θ1，仅将球C 与球A 接触离开后，B 球再次静止时细线与OA 的夹角为θ2，则θ1＝θ2C ．剪断细线OB 瞬间，球B 的加速度等于gD ．剪断细线OB 后，球B 将沿OB 方向做匀变速直线运动直至着地答案 B分析 A 项，依据受力分析，与平衡条件，及库仑定律与三角形的相似比，即可判定；B 项，由库仑定律和库仑分电量法，即可求解；C 项，根据牛顿第二定律，及矢量的合成法则，即可确定；D 项，依据库仑力随间距的变化而变化，从而判定运动性质．解析 A 项，仅将球C 与球A 接触后离开，球A 的电量减半，致使二者间的库仑力减小，对球B 进行受力分析可知它在三个力的作用下平衡，由三角形相似可知mg H ＝T L，故细线的张力不变，故A 项错误；B 项，将球C 与球B 接触后离开，和球C 与球A 接触后离开，由库仑定律和库仑分电量法知道两种情况下AB 间的斥力相同，故夹角也相同，故B 项正确；C 项，剪断细绳瞬间球B 在重力和库仑力作用下运动，其合力斜向右下方，与原来细线的张力等大反向，故其加速度不等于g ，故C 项错误；D 项，剪断细线OB 后，球B 在空中运动时受到的库仑力随间距的变化而变化，即球B 落地前做变加速曲线运动，故D 项错误． 点评 考查库仑定律、牛顿第二定律的应用，掌握数学中三角形的相似比，理解电荷的相互作用力影响因素．6.(2016·课标全国Ⅲ)如图所示，两个轻环a 和b 套在位于竖直面内的一段固定圆弧上：一细线穿过两轻环，其两端各系一质量为m 的小球．在a 和b 之间的细线上悬挂一小物块．平衡时，a 、b 间的距离恰好等于圆弧的半径．不计所有摩擦．小物块的质量为( )m C ．mD ．2m答案 C解析 如图所示，圆弧的圆心为O ，悬挂小物块的点为c ，由于ab ＝R ，则△aOb 为等边三角形，同一条细线上的拉力相等，T ＝mg ，合力沿aO 方向，则aO 为角平分线，由几何关系知，∠acb ＝120°，故绳的拉力的合力与物块的重力大小相等，即每条线上的拉力T ＝G ＝mg ，所以小物块质量为m ，故C 项正确．7.(2017·湖南浏阳月考)如图所示，物体B 通过动滑轮悬挂在细绳上，整个系统处于静止状态，动滑轮的质量和一切摩擦均不计．如果将绳的左端点由P 点缓慢地向右移到Q 点，整个系统重新平衡后，绳的拉力F 和绳子与竖直方向的夹角θ的变化情况是( )A ．F 变大，θ变大B ．F 变小，θ变小C ．F 不变，θ变小D ．F 不变，θ变大答案 B解析 整个系统处于静止状态，设两侧绳子的夹角为β，滑轮两侧绳的拉力F ＝m B g2cos β2，左端移动到Q 点后，根据几何关系可知，此时两绳的夹角β减小，所以两侧绳的拉力变小，由几何知识可知，图中角θ大小是两绳的夹角大小的一半，由于滑轮两侧绳的夹角减小，所以角θ减小，故B 项正确，故A 、C 、D 三项错误．8．(2015·山东)如图所示，滑块A 置于水平地面上，滑块B 在一水平力作用下紧靠滑块A(A 、B 接触面竖直)，此时A 恰好不滑动，B 刚好不下滑．已知A 与B 间的动摩擦因数为μ1，A 与地面间的动摩擦因数为μ2，最大静摩擦力等于滑动摩擦力．A 与B 的质量之比为( )答案 B解析 物体AB 整体在水平方向F ＝μ2(m A ＋m B )g ；对物体B 在竖直方向有μ1F ＝m B g ；联立解得m A m B ＝1－μ1μ2μ1μ2，B 项正确． 9．(2017·河北省保定市高三调研)如图所示，木板P 下端通过光滑铰链固定于水平地面上的O 点，物体A 、B 叠放在木板上且处于静止状态，此时物体B 的上表面水平．现使木板P 绕O 点缓慢旋转到虚线所示位置，物体A 、B 仍保持静止，与原位置的情况相比( )A ．A 对B 的作用力减小B ．B 对A 的支持力减小C ．木板对B 的支持力减小D ．木板对B 的摩擦力增大 答案 B解析 开始和转到虚线位置，A 对B 的作用力都等于A 的重力，大小不变，A 项错误；木板转到虚线位置后倾角减小，B 受到的摩擦力F f ＝μ(m A ＋m B )gsinθ减小，即木板对B 的摩擦力减小，B 对木板的压力F N ＝(m A ＋m B )gcosθ增大，木板对B 的支持力也增大，C 、D 两项错误；转到虚线位置时物体B 的上表面倾斜，对A 受力分析，易知，B 对A 的支持力减小，B 项正确．10.如图所示，水平地面上固定一个光滑绝缘斜面，斜面与水平面的夹角为θ.一根轻质绝缘细线的一端固定在斜面顶端，另一端系有一个带电小球A ，细线与斜面平行．小球A 的质量为m 、电量为q.小球A 的右侧固定放置带等量同种电荷的小球B ，两球心的高度相同、间距为d.静电力常量为k ，重力加速度为g ，两带电小球可视为点电荷．小球A 静止在斜面上，则( )A ．小球A 与B 之间库仑力的大小为kq 2/d 2B ．当q d＝mgsinθk 时，细线上的拉力为0 C ．当q d＝mgtanθk 时，细线上的拉力为0 D ．当q d＝mg ktanθ时，斜面对小球A 的支持力为0 答案 AC解析 点电荷库仑定律F ＝kq 2/d 2，所以A 项正确；当细线上的拉力为0的时候，小球A 受到库仑力、斜面支持力、重力，具体关系为kq 2/d 2＝mgtanθ，即C 项正确．由受力分析可知，斜面对小球的支持力不可能为0，所以D 项错误．11．(2017·安徽模拟)如图所示，质量为M 的斜劈放置在水平地面上，细线绕过滑轮O 1、O 3连接m 1、m 3物体，连接m 1细线与斜劈平行，滑轮O 3由细线固定在竖直墙O 处，滑轮O 1用轻质杆固定在天花板上，动滑轮O 2跨在细线上，其下端悬挂质量为m 2的物体，初始整个装置静止，不计细线与滑轮间摩擦，下列说法正确的是( )A ．若增大m 2质量，m 1、M 仍静止，待系统稳定后，细线张力大小不变B ．若增大m 2质量，m 1、M 仍静止，待系统稳定后，地面对M 摩擦力变大C ．若将悬点O 上移，m 1、M 仍静止，待系统稳定后，细线与竖直墙夹角变大D ．若将悬点O 上移，m 1、M 仍静止，待系统稳定后，地面对M 摩擦力不变答案 AD分析先对物体m3分析，受重力和拉力而平衡，故细线的拉力一直不变；再对m1和斜面体整体分析，根据平衡条件分析摩擦力情况；如果将悬点O上移，先后对m2、m3分析，根据平衡条件分析细线与竖直墙夹角变化情况．解析A、B两项，若增大m2质量，m1、M仍静止；先对物体m3分析，受重力和拉力而平衡，说明细线的拉力大小保持不变；再隔离m1和斜面体整体分析，受重力、支持力、拉力和摩擦力，根据平衡条件，摩擦力等于拉力的水平分力，由于拉力不变，故地面对M摩擦力不变，故A项正确，B项错误；C、D项，若将悬点O上移，m1、M仍静止，细线的拉力依然等于m3g，大小不变；先分析m2，由于重力不变，两个拉力的大小也不变，故根据平衡条件，两个拉力的方向不变；再分析滑轮O3，受三个拉力，由于两个拉力的大小和方向不变，故根据平衡条件，第三个拉力的方向也不变，故细线与竖直墙夹角不变，故C 项错误；最后分析m1和斜面体整体，受重力、支持力、拉力和摩擦力，根据平衡条件，摩擦力等于拉力的水平分力，由于拉力不变，故地面对M摩擦力不变，故D项正确；故选A、D两项．点评本题是力平衡问题，关键是采用整体法和隔离法灵活选择研究对象进行受力分析，根据平衡条件列式求解；通常在分析外力对系统作用时，用整体法；在分析系统内各物体之间的相互作用时，用隔离法．有时在解答一个问题时要多次选取研究对象，需要整体法与隔离法交叉使用．二、计算题(共3个小题，12题12分，13题15分，14题18分，共45分) 12．(2017·北京市海淀区)如图所示，在匀强磁场中倾斜放置的两根平行光滑的金属导轨，它们所构成的导轨平面与水平面成θ＝30°角，平行导轨间距L＝m．匀强磁场方向垂直于导轨平面向下，磁感应强度B＝T．两根金属杆ab和cd可以在导轨上无摩擦地滑动．两金属杆的质量均为m＝kg，电阻均为R＝Ω.若用与导轨平行的拉力作用在金属杆ab上，使ab杆沿导轨匀速上滑并使cd杆在导轨上保持静止，整个过程中两金属杆均与导轨垂直且接触良好．金属导轨的电阻可忽略不计，取重力加速度g＝10 m/s2.求：(1)cd 杆受安培力F 安的大小；(2)通过金属杆的感应电流I ；(3)作用在金属杆ab 上拉力的功率P.答案 (1) N (2) A (3)20 W解析 (1)金属杆cd 静止在金属导轨上，所受安培力方向与导轨平面平行向上．则F 安＝mgsin30°解得：F 安＝ N(2)F 安＝BIL ，解得I ＝ A(3)金属杆ab 所受安培力方向与导轨平面平行向下，金属杆ab 匀速上滑，则F ＝BIL ＋mgsin30°，根据电磁感应定律，金属棒ab 上产生的感应电动势为E 感＝BLv.根据闭合电路欧姆定律，通过金属杆ab 的电流I ＝E 感2R，根据功率公式：P ＝Fv. 解得：P ＝20 W考点 闭合电路欧姆定律，电磁感应定律13．(2016·天津)如图所示，空间中存在着水平向右的匀强电场，电场强度大小为E ＝5 3 N/C ，同时存在着水平方向的匀强磁场，其方向与电场方向垂直，磁感应强度大小B ＝ T ．有一带正电的小球，质量m ＝×10－6 kg ，电荷量q ＝2×10－6 C ，正以速度v 在图示的竖直面内做匀速直线运动，当经过P 点时撤掉磁场(不考虑磁场消失引起的电磁感应现象)取g ＝10 m/s 2，求：(1)小球做匀速直线运动的速度v 的大小和方向；(2)从撤掉磁场到小球再次穿过P 点所在的这条电场线经历的时间t.答案 (1)20 m/s 与电场方向成60°角斜向上(2) s解析(1)小球匀速直线运动时受力如图，其所受的三个力在同一平面内，合力为零，有qvB ＝q 2E 2＋m 2g 2① 代入数据解得v ＝20 m/s ②速度v 的方向与电场E 的方向之间的夹角满足tan θ＝qE mg ③代入数据解得tanθ＝3θ＝60° ④(2)解法一：撤去磁场，小球在重力与电场力的合力作用下做类平抛运动，如图所示，设其加速度为a ，有a ＝q 2E 2＋m 2g 2m ⑤设撤去磁场后小球在初速度方向上的分位移为x ，有x ＝vt ⑥设小球在重力与电场力的合力方向上分位移为y ，有y ＝12at 2 ⑦a 与mg 的夹角和v 与E 的夹角相同，均为θ，又tan θ＝y x⑧联立④⑤⑥⑦⑧式，代入数据解得t ＝2 3 s ＝ s ⑨ 解法二：撤去磁场后，由于电场力垂直于竖直方向，它对竖直方向的分运动没有影响，以P 点为坐标原点，竖直向上为正方向，小球在竖直方向上做匀减速运动，其初速度为v y ＝vsinθ ⑤若使小球再次穿过P 点所在的电场线，仅需小球的竖直方向上分位移为零，则有v y t －12gt 2＝0⑥联立⑤⑥式，代入数据解得t ＝2 3 s ＝ s ⑦14．(2014·江苏)如图所示，在匀强磁场中有一倾斜的平行金属导轨，导轨间距为L ，长为3d ，导轨平面与水平面的夹角为θ，在导轨的中部刷有一段长为d 的薄绝缘涂层，匀强磁场的磁感应强度大小为B ，方向与导轨平面垂直，质量为m 的导体棒从导轨的顶端由静止释放，在滑上涂层之前已经做匀速运动，并一直匀速滑到导轨底端．导体棒始终与导轨垂直，且仅与涂层间有摩擦，接在两导轨间的电阻为R ，其他部分的电阻均不计，重力加速度为g ，求：(1)导体棒与涂层间的动摩擦因数μ；(2)导体棒匀速运动的速度大小v ；(3)整个运动过程中，电阻产生的焦耳热Q.答案 (1)tanθ (2)mgRsinθB 2L 2(3)2mgdsinθ－m 3g 2R 2sin 2θ2B 4L 4解析 (1)在绝缘涂层上，导体棒做匀速直线运动，受力平衡，则有mgsin θ＝μmgcosθ，解得μ＝tanθ(2)导体棒在光滑导轨上滑动时感应电动势E ＝BLv感应电流I ＝E R安培力F 安＝BIL联立得F 安＝B 2L 2v R受力平衡F 安＝mgsinθ解得v ＝mgRsinθB 2L 2(3)整个运动过程中，其他部分没有电阻，因此电阻产生的焦耳热Q 与安培力做功相等．根据动能定理，得3mgd sinθ－μmgdcosθ－Q＝12mv2－0解得Q＝2mgdsinθ－m3g2R2sin2θ2B4L4。

专题一 力与物体的平衡考点1| 力学中的平衡问题 难度：中档题 题型：选择题 五年2考(对应学生用书第1页)1．(2018·江苏高考T 1)如图1-1所示，石拱桥的正中央有一质量为m 的对称楔形石块，侧面与竖直方向的夹角为α，重力加速度为g ，若接触面间的摩擦力忽略不计，求石块侧面所受弹力的大小为( )【导学号：17214000】A ．mg2sin α B ．mg 2cos α C ．12mg tan αD ．12mg cot α【解题关键】 对石块受力分析，根据共点力平衡条件，运用合成法列式求解．A [对石块受力分析，如图根据共点力平衡条件，将弹力F 1、F 2合成，结合几何关系，有F 1＝F 2＝F ，mg ＝2×F cos(90°－α)，所以F ＝mg2sin α．]2．(2018·江苏高考T 1)一轻质弹簧原长为8 cm ，在4 N 的拉力作用下伸长了2 cm ，弹簧未超出弹性限度．则该弹簧的劲度系数为( )【导学号：17214001】A ．40 m/NB ．40 N/mC ．200 m/ND ．200 N/mD [由F ＝kx 知，弹簧的劲度系数k ＝F x ＝40．02 N/m ＝200 N/m ，选项D 正确．]3．(2018·全国丙卷T 17)如图1-2所示，两个轻环a 和b 套在位于竖直面内的一段固定圆弧上；一细线穿过两轻环，其两端各系一质量为m 的小球．在a 和b 之间的细线上悬挂一小物块．平衡时，a 、b 间的距离恰好等于圆弧的半径．不计所有摩擦．小物块的质量为( ) A ．m2 B ．32m C ．m D ．2m【解题关键】受细线的作用力的合力方向指向圆心．由于a 、b 间距等于圆弧半径，则∠aOb ＝60°，进一步分析知，细线与aO 、bO 间的夹角皆为30°．取悬挂的小物块研究，悬挂小物块的细线张角为120°，由平衡条件知，小物块的质量与小球的质量相等，即为m ．故选项C 正确．]1．受力分析的技巧(1)一般按照“一重、二弹、三摩擦，再其他外力”的程序； (2)分析物体的受力情况时结合整体法与隔离法； (3)平衡状态下结合平衡条件． 2．解平衡问题常用的方法(1)正交分解法⎩⎨⎧F x ＝0F y ＝0⇒多用于物体受三个以上力而平衡；(2)合成法F ＝0⇒适用于物体受三个力而平衡． 3．解决动态平衡问题方法的选取(1)图解法：如果物体受到三个力的作用，其中一个力的大小、方向均不变，另一个力的方向不变，此时可用图解法，画出不同状态下力的矢量图，判断各个力的变化情况．(2)解析法：如果物体受到多个力的作用，可进行正交分解，利用解析法，建立平衡方程，根据自变量的变化确定因变量的变化．(3)相似三角形法：如果物体受到三个力的作用，其中的一个力大小、方向均不变，另外两个力的方向都发生变化，可以用力三角形与几何三角形相似的方法．●考向1 物体的受力分析1．(2018·徐州模拟)如图1-3所示，水平面上的长方体物块被沿对角线分成相同的A 、B 两块．物块在垂直于左边的水平力F 作用下，保持原来形状沿力F 的方向匀速运动，则( )【导学号：17214002】A ．物块A 受到4个力作用B ．物块A 受到水平面的摩擦力为F 2C ．物块B 对物块A 的作用力为FD ．若增大力F ，物块A 和B 将相对滑动B [对物块A 分析受力情况：A 受重力、水平面的支持力、滑动摩擦力f 、B 的弹力N BA 和摩擦力f BA ，即知物块A 共受5个力作用，故A 错误；A 、B 受到水平面的摩擦力大小相等，对A 、B 整体，由平衡条件：F ＝2f ，得物块A 受到水平面的摩擦力f ＝F2，故B 正确；如图所示，物块B 对物块A 的作用力是弹力N BA 和摩擦力f BA 的合力，对A ，在水平方向受力平衡可知，弹力N BA 和摩擦力f BA 的合力与f 大小相等，所以物块B 对物块A 的作用力等于f ＝F2，故C 错误；整体匀速运动，有 f BA ＝N BA tan θ≤μN BA ，得 μ≥1tan θ，若增大力F ，物块A 和B 不会发生相对滑动，故D 错误．] ●考向2 物体的静态平衡2．(2018·南京一模)如图1-4所示，高空走钢丝的表演中，若表演者走到钢丝中点时，使原来水平的钢丝下垂与水平面成θ角，此时钢丝上的弹力应是表演者和平衡杆重力的( )【导学号：17214018】A ．12 B ．cos θ2 C ．12sin θD ．tan θ2C [以人为研究对象，分析受力情况，作出受力分析图，根据平衡条件：两钢丝合力与重力等大反向，则有：2F sin θ＝mg ，解得：F ＝mg2sin θ，故钢丝上的弹力应是表演者和平衡杆重力的12sin θ，故C 正确，A 、B 、D 错误．]3．(2018·南京江苏二模)质量为M 的磁铁，吸在竖直放置的磁性黑板上静止不动．某同学沿着黑板面，用水平向右的恒力F 轻拉磁铁，磁铁向右下方做匀速直线运动，则磁铁受到的摩擦力f ( ) A ．大小为Mg B ．大小为F 2＋(Mg )2 C ．大小为FD ．方向水平向左B [由题意可知，磁铁受向下的重力、向右的拉力的作用，二力的合力为：F合＝F 2＋(Mg )2；由力的平衡条件可知，摩擦力应与合力大小相等、方向相反，故A 、C 、D 错误，B 正确．] ●考向3 物体的动态平衡4．(多选)(2018·苏锡常二模)如图1-6所示，将长为l 的橡皮筋上端O 固定在竖直放置的木板上，另一端M 通过细线悬挂重物．某同学用水平力F 在M 处拉住橡皮筋，缓慢拉动M 至A 点处，松开后，再次用水平力拉M ，缓慢将橡皮筋也拉至OA 直线上，此时M 位于图中的B 点处，则下列判断正确的是( )【导学号：17214018】A ．当M 被拉至A 点处时，橡皮筋长度OA 可能小于lB ．当M 被分别拉到A 、B 两点处时，橡皮筋的弹力T A ＝T BC ．当M 被分别拉到A 、B 两点处时，所用水平拉力F A ＜F BD ．上述过程中此橡皮筋的弹力不遵循胡克定律BD [物体受三个力，设橡皮筋与竖直方向的夹角为θ，根据平衡条件，三个力平移后可以构成首尾相连的矢量三角形，如图所示： 根据平衡条件，有：T ＝Gcos θ，F ＝G tan θ；橡皮筋竖直时拉力等于重力G ，而T ＝Gcos θ＞G ，故橡皮筋长度OA 一定是大于l ，故A 错误；由于重力和角度θ不变，故水平拉力和橡皮筋的拉力均不变，即T A ＝T B 、F A ＝F B ，故B 正确，C 错误；橡皮筋第二次拉到与竖直方向成θ时，橡皮筋的拉力大小不变，但长度变大了，说明超出了弹性限度，不遵循胡克定律，故D 正确．]考点2| 电磁学中的平衡问题 难度：中档 题型：选择题 计算题，五年1考(对应学生用书第2页)4．(2018·江苏高考T 13)如图1-7所示，在匀强磁场中有一倾斜的平行金属导轨，导轨间距为L，长为3d，导轨平面与水平面的夹角为θ，在导轨的中部刷有一段长为d的薄绝缘涂层．匀强磁场的磁感应强度大小为B，方向与导轨平面垂直．质量为m的导体棒从导轨的顶端由静止释放，在滑上涂层之前已经做匀速运动，并一直匀速滑到导轨底端．导体棒始终与导轨垂直，且仅与涂层间有摩擦，接在两导轨间的电阻为R，其他部分的电阻均不计，重力加速度为g．求：【导学号：17214018】图1-7(1)导体棒与涂层间的动摩擦因数μ；(2)导体棒匀速运动的速度大小v；(3)整个运动过程中，电阻产生的焦耳热Q．【解题关键】(1)在绝缘涂层上导体棒受力平衡：mg sin θ＝μmg cos θ解得导体棒与涂层间的动摩擦因数μ＝tan θ．(2)在光滑导轨上感应电动势：E ＝BL v 感应电流：I ＝ER安培力：F 安＝BIL 受力平衡的条件是：F 安＝mg sin θ 解得导体棒匀速运动的速度v ＝mgR sin θB 2L 2． (3)摩擦生热：Q T ＝μmgd cos θ根据能量守恒定律知：3mgd sin θ＝Q ＋Q T ＋12m v 2 解得电阻产生的焦耳热Q ＝2mgd sin θ－m 3g 2R 2sin 2 θ2B 4L 4． 【答案】 (1)tan θ (2)mgR sin θB 2L 2 (3)2mgd sin θ－m 3g 2R 2sin 2 θ2B 4L 4处理电学中的平衡问题的技巧(1)与纯力学问题的分析方法一样，学会把电学问题力学化，分析方法是：(2)几点提醒①电荷在电场中一定受电场力作用，电流或电荷在磁场中不一定受磁场力作用；②分析电场力或洛伦兹力时，一定要注意带电体是正电荷还是负电荷．●考向1 电场中的平衡问题5．(2018·海安期末)如图1-8所示，小球A 固定在绝缘支架上，电荷量为Q ，小球B 用丝线悬挂，电荷量为＋q ，B 偏转后两球距离为r，A、B均视为点电荷．下列说法正确的是()【导学号：17214018】A．A带负电B．B对A的作用力大小为kqQ r2C．A在B处产生的场强大小为kq r2D．减小B的电荷量，丝线与竖直方向的夹角变大B[依据同种电荷相斥，异种电荷相吸，结合题图可知，A带正电，故A错误；根据库仑定律F＝kqQr2，B对A的作用力大小为kqQr2，故B正确；依据点电荷电场强度公式E＝kQr2可知，A在B处产生的场强大小为kQr2，故C错误；当减小B的电荷量时，依据库仑定律可知，库仑力减小，则有丝线与竖直方向的夹角变小，故D错误．]●考向2磁场中的平衡问题6．(2018·徐州模拟)被弯成正弦函数图象形状的导体棒a和直导体棒b放置在如图所示的坐标系中，a、b的右端通过导线与阻值R＝5 Ω的电阻连接，导体棒c与y轴重合，整个装置处在方向垂直坐标系向里、磁感应强度B＝1 T的匀强磁场中(图1-9中未画出)，除R外不计一切电阻．现使导体棒c在水平力F作用下从图示位置以v＝5 m/s的速度匀速运动至a、b右端，整个过程中导体棒a、b和c保持良好接触，不计一切摩擦．则()A．流过电阻R的电流方向如图1-9中箭头所示B．水平力F的最小值为0．32 NC．水平力F的最大功率为7．2 WD．电阻R产生的总热量为2．56 JC[导体棒c向右运动时，穿过回路的磁通量减小，根据楞次定律“增反减同”知，感应电流的磁场垂直坐标系向里，由安培定则可知，流过电阻R的电流方向与图中箭头所示的方向相反，故A错误；c棒有效切割的长度最小值为 L min ＝0．4 m ，产生的感应电动势最小值为 E min ＝BL min v ＝1×0．4×5 V ＝2 V ，感应电流最小值为 I min ＝E min R ＝25 A ＝0．4 A ，c 棒所受安培力的最小值为 F 安min ＝BI min L min ＝1×0．4×0．4 N ＝0．16 N ，金属棒匀速运动，由平衡条件可得，水平力F 的最小值为 F min ＝F 安min ＝0．16 N ，故B 错误；c 棒有效切割的长度最大值为 L max ＝1．2 m ，产生的感应电动势最大值为 E max ＝BL max v ＝1×1．2×5 V ＝6 V ，感应电流最大值为 I max ＝E max R ＝65 A ＝1．2 A ，c 棒所受安培力的最大值为 F 安max ＝BI max L max ＝1×1．2×1．2 N ＝1．44 N ，金属棒匀速运动，由平衡条件可得，水平力F 的最大值为F max ＝F 安max ＝1．44 N ，水平力F 的最大功率为 P max ＝F max v ＝1．44×5 W ＝7．2 W ，故C 正确；在回路中c 棒产生的瞬时电动势为 e ＝BL v ＝B v (0．4 sin πv t ＋0．8)＝1×(0．4sin π×5t ＋0．8)×5 V ＝(2sin 5πt ＋4)V ，可看成正弦式电动势和恒定电动势叠加而成，正弦式电动势的最大值为 E m ＝2 V ，有效值为 E 1＝22E m＝ 2 V ，恒定电动势为 E 2＝4 V ，所以电阻R 产生的总热量为Q ＝(E 21R ＋E 22R )t ＝(E 21R ＋E 22R )xv ＝((2)25＋425)×45 J ＝2．88 J ，故D 错误．]热点模型解读| 力学中的斜面体模型(对应学生用书第4页)物块运动与图象结，将v -t 图象的信息[典例] (2018·云南重点中学三联)如图1-10所示，固定的倾角θ＝37°的斜坡C 上放有一个长方体木块A ，它恰好能静止在斜坡上．现把一正方体铁块B 放在木块上，已知铁块与木块间的动摩擦因数为0．5，设最大静摩擦力等于滑动摩擦力．则下列说法正确的是( )图1-10【导学号：17214018】A ．铁块能静止在木块上B ．铁块会匀速下滑C ．木块仍然能够静止D ．木块会加速下滑【解题指导】 由于木块恰好能静止在斜坡上，故依题意，木块与斜坡间的动摩擦因数为μ1＝tan 37°＝0．75，当铁块放在木块上后，由于μ2＝0．5<tan 37°，故铁块会加速下滑，选项A 、B 错误；放上铁块后，木块受到铁块沿斜面向下的力为μ2mg cos 37°，而木块与斜面间的最大静摩擦力增加了μ1mg cos 37°，大于μ2mgcos 37°，故木块仍然能够静止，选项C 正确，D 错误． 【答案】 C[拓展应用] 如图1-11所示，质量为m 的物体，放在一固定斜面上，当斜面倾角为30°时恰能沿斜面匀速下滑．对物体施加一大小为F 的水平向右恒力，物体可沿斜面匀速向上滑行．设最大静摩擦力等于滑动摩擦力，当斜面倾角增大并超过某一临界角θ0时，不论水平恒力F 多大，都不能使物体沿斜面向上滑行，试求：图1-11(1)物体与斜面间的动摩擦因数；(2)这一临界角θ0的大小．【解析】(1)物体恰匀速下滑，由平衡条件得mg sin 30°＝μmg cos 30°则μ＝3 3．(2)设斜面倾角为α，由平衡条件F cos α＝mg sin α＋F fF N＝mg cos α＋F sin α而F f＝μF N解得F＝mg sin α＋μmg cos αcos α－μsin α当cos α－μsin α＝0时，即cot α＝μ时，外力F趋于无穷大，即不论水平恒力F多大，都不能使物体沿斜面向上滑行．此时临界角θ0＝α＝60°．【答案】(1)33(2)60°。

第1讲力与物体的平衡知识方法链接1．弹力(1)弹力有无的判断“三法”①条件法：根据物体是否直接接触并发生弹性形变来判断是否存在弹力．此方法多用来判断形变较明显的情况．②假设法：对形变不明显的情况，可假设两个物体间弹力不存在，看物体能否保持原有的状态，若运动状态不变，则此处不存在弹力；若运动状态改变，则此处一定有弹力．③状态法：根据物体的运动状态，利用牛顿第二定律或共点力平衡条件判断弹力是否存在．(2)弹力方向的判断方法①根据物体所受弹力方向与施力物体形变的方向相反判断．②根据共点力的平衡条件或牛顿第二定律确定弹力的方向．2．摩擦力(1)摩擦力的有无及方向的判断方法①假设法②状态法根据平衡条件、牛顿第二定律，判断静摩擦力的方向．③牛顿第三定律法先确定受力较少的物体受到的静摩擦力的方向，再根据“力的相互性”确定另一物体受到的静摩擦力方向．(2)摩擦力大小的计算方法求摩擦力大小时首先要明确未知力是静摩擦力还是滑动摩擦力，因为这两种摩擦力的大小遵循完全不同的规律．①滑动摩擦力的大小a．公式法：F＝μF N，其中F N是两物体间的正压力，其大小不一定等于重力；μ为动摩擦因数，与材料和接触面的粗糙程度有关，与接触面积和相对速度无关．b．状态法：若μ未知，可结合物体的运动状态和其他受力情况，利用平衡条件或牛顿第二定律求解滑动摩擦力的大小． ②静摩擦力的大小通常认为最大静摩擦力近似等于滑动摩擦力，而静摩擦力只能应用平衡条件或牛顿第二定律求解． 真题模拟精练1．(2016·江苏单科·1)一轻质弹簧原长为8 cm ，在4 N 的拉力作用下伸长了2 cm ，弹簧未超出弹性限度，则该弹簧的劲度系数为( ) A ．40 m/N B ．40 N/m C ．200 m/N D ．200 N/m 答案 D解析 由胡克定律得劲度系数k ＝F x＝200 N/m ，D 项对．2．物块静止在固定的斜面上，分别按图示的方向对物块施加大小相等的力F ，A 中F 垂直于斜面向上，B 中F 垂直于斜面向下，C 中F 竖直向上，D 中F 竖直向下，施力后物块仍然静止，则物块所受的静摩擦力一定增大的是( )答案 D解析 加上F 后，A 、B 两种情况物块仍处于平衡，则在沿斜面方向上重力沿斜面向下的分力不变，故摩擦力不变；故A 、B 错误；加向上的F 后C 中摩擦力将变小，加向下的力F 后D 中摩擦力增大，故C 错误，D 正确．3．质量为m 的物体静止在倾角为θ的斜面上，如图1所示．当用一与斜面平行、也与水平面平行的力F 推物体时，物体恰能在斜面上匀速运动，则摩擦力的方向( )图1A ．沿斜面向上B ．沿斜面向下C ．与F 方向相反D ．向斜面左上方答案 D解析在沿斜面所在平面上，物体受到重力沿斜面向下的分力mg sin θ、推力F、摩擦力，三力合力为零，故摩擦力的方向与F和mg sin θ的合力的方向反向，故向斜面左上方，D正确．知识方法链接1．受力分析的两个顺序(1)先场力(重力、电场力、磁场力)后接触力(先弹力后摩擦力)．(2)先分析“确定的力”，再由“确定的力”判断“不确定的力”．2．受力分析的三个检验角度(1)明确各力的施力物体和受力物体，找不到施力物体的力是不存在的．(2)判断物体能否保持原状态．(3)转换研究对象(隔离→整体或整体→隔离)再做受力分析，判断是否吻合．3．受力分析的常用方法整体法与隔离法：研究系统外的物体对系统整体的作用力时用整体法；研究系统内物体之间的相互作用力时用隔离法．遇到多物体平衡时一般整体法与隔离法结合着用，一般先整体后隔离．真题模拟精练4．(2017·连云港市东海县调研)如图2所示，一物体在粗糙水平地面上受斜向上的恒定拉力F作用而做匀速直线运动，则下列说法正确的是( )图2A．物体可能只受两个力作用B．物体可能受三个力作用C．物体可能不受摩擦力作用D．物体一定受四个力作用答案 D解析物体受到竖直向下的重力、地面的支持力、恒定拉力F和地面的摩擦力，四个力作用，缺少一个，则物体受到的合力不能为零，所以物体一定受四个力作用，D正确．5．(2017·南通市启东中学期中)如图3所示，A、B两物体紧靠着放在粗糙水平面上．A、B 间接触面光滑．在水平推力F作用下两物体一起加速运动，物体A恰好不离开地面，则关于A、B两物体的受力个数，下列说法正确的是( )图3A．A受3个力，B受4个力B．A受4个力，B受3个力C．A受3个力，B受3个力D．A受4 个力，B受4个力答案 A解析对于A物体：由题，物体A恰好不离开地面，地面对A没有支持力，也没有摩擦力，则A受到重力、F和B对A的支持力共3个力作用．对于B物体：受到重力、A对B的压力、地面的支持力和摩擦力，共4个力作用．6．(多选)如图4所示，顶角为θ的光滑圆锥体固定在水平面上，一质量为m的均质圆环套在圆锥体上，重力加速度大小为g，下列判断正确的是( )图4A．圆锥体对圆环的弹力方向垂直于圆锥的侧面B．圆锥体对圆环的弹力方向竖直向上C．圆环的张力不为零D．圆环的张力方向指向圆环的圆心答案BC解析因为圆环受重力和圆锥体对圆环的作用力处于平衡，则圆锥体对圆环的作用力大小等于圆环的重力，即F＝mg，方向与重力的方向相反，即圆锥体对圆环的弹力方向竖直向上．故A错误，B正确；质量为m的均质圆环套在圆锥体上，圆环有被撑开的趋势，所以圆环的张力不能为零，故C 正确；圆环的张力方向沿圆环的切线方向，故D错误．知识方法链接共点力平衡常用方法(1)合成法：一般三力平衡时(或多力平衡转化成三力平衡后)用合成法：由平行四边形定则合成任意两力(一般为非重力的那两个力)，该合力与第三个力平衡，在由力的示意图所围成的三角形中解决问题．将力的问题转化成三角形问题，再由三角函数、勾股定理、图解法、相似三角形法等求解．(2)正交分解法：一般受三个以上共点力平衡时用正交分解法：把物体受到的各力分解到相互垂直的两个方向上，然后分别列出两个方向上的平衡方程． 真题模拟精练7．(2017·南京市、盐城市一模)如图5所示，高空走钢丝的表演中，若表演者走到钢丝中点时，使原来水平的钢丝下垂与水平面成θ角，此时钢丝上的弹力应是表演者和平衡杆重力的( )图5A.12B.cos θ2 C.12sin θD.tan θ2答案 C8．(2017·泰兴中学检测)如图所示，a 、b 两个质量相同的球用线连接，a 球用线挂在天花板上，b 球放在光滑斜面上，系统保持静止，以下图示哪个是正确的( )答案 B解析 对b 球受力分析，受重力、垂直斜面向上的支持力和细线的拉力，由于三力平衡时三个力中任意两个力的合力与第三个力等值、反向、共线，故细线拉力向右上方，故A 图错误；再对a 、b 两个球整体受力分析，受总重力、垂直斜面向上的支持力和上面细线的拉力，再次根据共点力平衡条件判断上面的细线的拉力方向斜向右上方，故C、D图均错误，故选B. 9．—条形磁铁静止在斜面上，固定在磁铁中心的竖直上方的水平导线中通有垂直纸面向里的恒定电流，如图6所示，若将磁铁的N极位置与S极位置对调后，仍放在斜面上原来的位置，则磁铁对斜面的压力F和摩擦力F f的变化情况分别是( )图6A．F与F f都增大B．F减小，F f增大C．F增大，F f减小D．F与F f都减小答案 A知识方法链接1．图解法物体受三个力平衡：一个力恒定、另一个力的方向恒定时可用此法．例：挡板P由竖直位置绕O点向水平位置逆时针缓慢旋转时小球受力的变化．(如图7)图7特点：一个力为恒力，另一个力的方向不变．2．相似三角形法物体受三个力平衡：一个力恒定、另外两个力的方向同时变化，当所作矢量三角形与空间的某个几何三角形总相似时用此法．(如图8)图8特点：一个力为恒力，另两个力的方向都在变．3．解析法：如果物体受到多个力的作用，可进行正交分解，利用解析法，建立平衡方程，根据自变量的变化确定因变量的变化．4．平行四边形定则：若合力不变，两等大分力夹角变大，则分力变大．真题模拟精练10．(2017·苏北四市期中)如图9所示，用两根细线AC和BD悬挂一薄板．下列说法正确的是( )图9A．薄板的重心一定在AC和BD的延长线交点处B．BD的拉力大于AC的拉力C．剪断BD瞬间，薄板的加速度方向一定沿BD斜向下D．若保持AC位置不变，缓慢移动BD至竖直方向，则AC的拉力一直减小答案 D解析重心不一定在AC和BD的延长线交点处，选项A错误；BD的拉力与AC拉力在水平方向分力大小相等，F T AC sin 45°＝F T BD sin 60°，所以AC上的拉力大，选项B错误；剪断BD 瞬间，薄板的加速度应沿垂直于AC的方向，选项C错误；缓慢移动BD，薄板仍处于平衡状态，根据力的三角形定则，AC上的力一直减小，BD上的力先减小后增加，选项D正确．综上本题选D.11. 如图10所示，质量为m的光滑小球放在斜面和竖直挡板之间，当挡板从竖直位置逆时针缓慢转动到水平位置的过程中，斜面和挡板对小球的弹力大小的变化是( )图10A．斜面的弹力逐渐变大B．斜面的弹力先变小后变大C．挡板的弹力先变小后变大D．挡板的弹力逐渐变大答案 C解析小球受力如图甲所示，因挡板是缓慢转动，所以小球处于动态平衡状态，在转动过程中，此三力(重力、斜面支持力、挡板弹力)组成矢量三角形的变化情况如图乙所示(重力大小、方向均不变，斜面对其支持力方向始终不变)，由图可知此过程中斜面对小球的支持力不断减小，挡板对小球的弹力先减小后增大．12．(2017·江苏单科·14)如图11所示，两个半圆柱A 、B 紧靠着静置于水平地面上，其上有一光滑圆柱C ，三者半径均为R .C 的质量为m ，A 、B 的质量都为m2，与地面间的动摩擦因数均为μ.现用水平向右的力拉A ，使A 缓慢移动，直至C 恰好降到地面．整个过程中B 保持静止．设最大静摩擦力等于滑动摩擦力，重力加速度为g .求：图11(1)未拉A 时，C 受到B 作用力的大小F ； (2)动摩擦因数的最小值μmin；(3)A 移动的整个过程中，拉力做的功W . 答案 (1)33mg (2)32(3)(2μ－1)(3－1)mgR 解析 (1)对C 受力分析，如图甲所示甲根据平衡条件，有 2F cos 30°＝mg 解得F ＝33mg (2)C 恰好降到地面时，B 受C 压力的水平分力最大，如图乙所示F x max ＝32mg ，B 受地面的最大静摩擦力F f ＝μ(12mg ＋12mg )＝μmg根据题意，B 保持静止，则有F fmin ＝F x max ，乙解得μmin＝32(3)C 下降的高度h ＝(3－1)R ，A 的位移 x ＝2(3－1)R ，摩擦力做功的大小W f ＝F f x ＝2(3－1)μmgR ， 根据动能定理W －W f ＋mgh ＝0－0， 解得W ＝(2μ－1)(3－1)mgR专题规范练基础题组1. 如图1所示是磁悬浮地球仪，地球仪依靠它与底座之间的磁力悬浮在底座的正上方保持静止，已知地球仪的质量为m ，底座的质量为M ，则底座对水平地面的作用力大小为( )图1A ．0B ．mgC ．MgD ．(m ＋M )g答案 D解析 将地球仪和底座看做整体，整体受到的重力为(m ＋M )g ，支持力为F N ，满足F N ＝(m ＋M )g ，根据牛顿第三定律可知底座对水平地面的作用力大小为(m ＋M )g ，选项D 正确．2．(2017·清江中学检测)如图2所示，A 、B 两物体用细线连着跨过定滑轮静止，A 、B 物体分别重为40 N 和10 N ，细线和滑轮的质量、摩擦不计，以下说法正确的是( )图2A．地面对A的支持力是30 NB．物体A受到的合外力是30 NC．测力计示数为50 ND．测力计示数为40 N答案 A解析对B受力分析：受到向下的重力、向上的拉力．由平衡条件得：F T＝10 N，对A受力分析：受到向下的重力、向上线的拉力F T和地面的支持力F N.由平衡条件得：F N＝30 N，故A 正确；因为物体A处于静止状态，所以合外力为零，故B错误；弹簧测力计的示数为F T1＝2G B ＝20 N，故C、D错误．3．下列情景中，物体M所受摩擦力F f的示意图正确的是( )答案 B解析当物体放在水平面上静止时，物体不受摩擦力的作用，选项A错误；当汽车停止在斜坡上时，汽车有向下滑的趋势，故它受到的摩擦力沿斜面向上，故选项B正确；物体贴着竖直墙面时，物体与墙面间没有压力的作用，故它们之间没有摩擦力的作用，选项C错误；瓶子被握在手中时，瓶子受到的摩擦力方向竖直向上，故选项D错误．4．如图3所示，一小球用轻绳悬于O点，用力F拉住小球，使悬线保持偏离竖直方向60°角，且小球始终处于平衡状态．为了使F有最小值，F与竖直方向的夹角θ应该是( )图3A．90° B．45° C．30° D．0°答案 C解析当力F的方向与绳垂直时F有最小值，受力如图，故θ＝30°.5. (2017·泰州中学期中)如图4所示，放在水平桌面上的木块A处于静止状态，所挂的砝码和托盘的总质量为0.6 kg，弹簧测力计读数为2 N，滑轮摩擦不计．若轻轻取走盘中的部分砝码，使总质量减少到0.3 kg，将会出现的情况是(g＝10 m/s2)( )图4A．弹簧测力计的读数将变小B．木块A受到的摩擦力向右C．木块A在弹簧测力计的拉力作用下将向左运动D．木块A所受的合力不变，仍然静止答案 D解析开始时，A受绳的拉力F1、摩擦力F f、弹簧测力计的拉力F2.由平衡方程得：摩擦力F f＝F1－F2＝(6－2) N＝4 N，说明最大静摩擦力F max≥4 N，当将砝码和托盘总质量减小到0.3 kg时，绳的拉力变为3 N，A仍静止，合力仍为零，弹簧测力计的示数不变，故摩擦力变为F f′＝1 N，方向向左．故A、B、C错误，D正确．6．(2017·清江中学高三月考)在如图5所示的四幅图中，AB、BC均为轻质杆，各图中杆的A、C端都通过铰链与墙连接，两杆都在B处由铰链连接，下列关于受力的说法正确的是( )图5A．甲图中的AB杆表现为拉力，BC杆表现为拉力B．乙图中的AB杆表现为拉力，BC杆表现为支持力C．丙图中的AB、BC杆均表现为拉力D．丁图中的AB、BC杆均表现为支持力答案 C解析在甲图中，对B分析，受到AB杆的拉力，BC杆的支持力，绳子的拉力三力平衡，A 错误；乙图中对B受力分析，B受到绳子竖直向下的拉力，则BC应为支持力，由平衡条件可知AB应为支持力，B错误；丙图中对B分析可知，B受到绳子向下的拉力，AB杆提供沿杆向上的拉力，BC杆应为沿杆向右的拉力，C正确；丁图中对B分析可知，B受到绳子向下的拉力，AB杆提供拉力，BC杆提供支持力，D错误．7．(2017·泰州二中模拟)如图6所示，置于地面的矩形框架中用两细绳拴住质量为m的小球，绳B水平．设绳A、B对球的拉力大小分别为F1、F2，它们的合力大小为F.现将框架在竖直平面内绕左下端缓慢旋转90°，在此过程中(小球始终处于静止状态)( )图6A．F1先增大后减小B．F2先增大后减小C．F先增大后减小D．F先减小后增大答案 B解析小球处于静止状态，受力平衡，两绳的拉力的合力与重力大小相等、方向相反，则F 不变，根据平行四边形定则可知，将框架在竖直平面内绕左下端缓慢旋转90°的过程中，F1逐渐减小，F2先增大后减小，当绳A处于水平方向时，F2最大，故B正确．8．(2017·东海二中模拟)如图7所示，自动卸货车始终静止在水平地面上，车厢在液压机的作用下，θ角缓慢增大且货物相对车厢静止的过程中，下列说法正确的是( )图7A．货物受到的摩擦力增大B．货物受到的支持力不变C．货物受到的合外力增大D．车厢对货物的作用力增大答案 A解析因为此过程中货物相对车厢始终静止，所以货物始终处于平衡状态，合力为零，保持不变，C错误；在沿斜面方向上F f＝mg sin θ，随着θ增大，静摩擦力在增大，A正确；在垂直斜面方向上F N＝mg cos θ，随着θ增大，货物受到的支持力在减小，B错误；车厢对货物的作用力有沿斜面的静摩擦力和垂直斜面的支持力，两力的合力与重力等大反向，重力不变，所以车厢对货物的作用力不变，D错误．能力题组9．如图8所示，将一物块分成相等的A、B两部分靠在一起，下端放置在地面上，上端用绳子拴在天花板上，绳子处于竖直伸直状态，整个装置静止．则( )图8A．绳子上拉力一定为零B．地面受到的压力可能为零C．地面与物体B间可能存在摩擦力D．A、B之间可能存在摩擦力答案 D10．(多选)(2017·南通市如东县、徐州市丰县10月联考)如图9所示，重为8 N的物块静止在倾角为30°的斜面上，若用平行于斜面且沿水平方向、大小为3 N的力F推物块时，物块刚好被推动．现施加平行于斜面的力F0推物块，使物块在斜面上做匀速运动，此时斜面体与地面间的摩擦力大小为F f.设最大静摩擦力与滑动摩擦力大小相等，斜面体始终保持静止．则( )图9A ．F 0可能为0.5 NB ．F 0可能为5 NC ．F f 可能为3 ND ．F f 可能为9 N答案 BC 解析 对物块受力分析，受推力F 、重力G 、支持力F N 和摩擦力F f1，将重力按照作用效果分解为沿斜面向下的分力F 1＝mg sin θ＝4 N 和垂直斜面向下的分力F 2＝mg cos θ＝4 3 N ；在与斜面平行的平面内，如图，有F f1＝F 2＋F 1 2＝32＋42N ＝5 N ，当施加平行于斜面的力F 0推物块时，在斜面上，相当于物块受到F 0、F 1(4 N)、F f (5 N)三个力作用处于平衡状态，由三力平衡的特点可知，选项B 、C 正确．11．(多选)如图10所示，小球被轻质细线系住斜吊着放在光滑斜面上，设小球质量为m ，斜面倾角θ＝30°，悬线与竖直方向夹角α＝30°，斜面体质量为M 且始终静止在粗糙水平面上，则下列说法正确的是( )图10A ．悬线对小球的拉力是33mg B ．地面对斜面的摩擦力是33mg C ．地面对斜面的支持力是Mg ＋12mg D ．悬线与竖直方向夹角α增大，小球受到的弹力减小答案 AC解析 以小球为研究对象，受力分析如图甲所示.根据平衡条件得知，F T 与F N 的合力F ＝mg ，F T cos 30°＝12F ＝12mg ，得F T ＝33mg .故A 正确． 以小球和斜面整体为研究对象，受力分析如图乙所示．由于系统静止，合力为零，则有F f ＝F T cos 60°＝36mg F N 地＝(M ＋m )g －F T sin 60°＝(M ＋m )g －12mg ＝Mg ＋12mg .故B 错误，C 正确．悬线与竖直方向夹角α增大，由图丙分析得知小球受到的弹力增大．故D 错误．12．(多选)(2017·江苏省苏北四市模拟)图11甲中，两滑块A 和B 叠放在光滑水平地面上，A 的质量为m 1，B 的质量为m 2.设A 、B 间的动摩擦因数为μ，作用在A 上的水平拉力为F ，最大静摩擦力等于滑动摩擦力．图乙为F 与μ的关系图象，其直线方程为F ＝m 1(m 1＋m 2)g m 2μ.下列说法正确的有( )图11A ．μ和F 的值位于a 区域时，A 、B 相对滑动B ．μ和F 的值位于a 区域时，A 、B 相对静止C ．μ和F 的值位于b 区域时，A 、B 相对滑动D ．μ和F 的值位于b 区域时，A 、B 相对静止答案 AD解析 当AB 间刚好发生相对滑动时静摩擦力达到最大值，以B 为研究对象，由牛顿第二定律得：μm 1g ＝m 2a ，得 a ＝μm 1g m 2以整体为研究对象，由牛顿第二定律得：F ＝(m 1＋m 2)a ＝m 1(m 1＋m 2)g m 2μ 可知，图中实线对应两个滑块刚要发生相对滑动的情形．μ和F 的值位于a 区域时，该区域中的点与原点连线的斜率大于实线的斜率，即有Fμ＞m 1(m 1＋m 2)g m 2，可得，F ＞m 1(m 1＋m 2)g m 2μ，A 、B 相对滑动；μ和F 的值位于b 区域时，该区域中的点与原点连线的斜率小于实线的斜率，即有F μ＜m 1m 1＋m 2g m 2，可得，F ＜m 1m 1＋m 2g m 2μ，A 、B 相对静止，故A 、D 正确，B 、C 错误．。

B单元力与物体的平衡B1力、重力、弹力B2摩擦力14． [2018·浙江卷] 下列说法正确的是( )A．机械波的振幅与波源无关B．机械波的传播速度由介质本身的性质决定C．物体受到的静摩擦力方向与其运动方向相反D．动摩擦因数的数值跟相互接触的两个物体的材料无关14．B [解析] 本题考查机械波、静摩擦力、动摩擦因数等知识．机械波的振幅与波源有关，选项A错误；传播速度由介质决定，选项B正确；静摩擦力的方向可以与运动方向相同，也可以相反，也可以互成一定的夹角，选项C错误；动摩擦因数描述相互接触物体间的粗糙程度，与材料有关，选项D错误．10．在如图所示的竖直平面内，水平轨道CD和倾斜轨道GH与半径r＝944m的光滑圆弧轨道分别相切于D点和G点，GH与水平面的夹角θ＝37°.过G点、垂直于纸面的竖直平面左侧有匀强磁场，磁场方向垂直于纸面向里，磁感应强度B＝1.25 T；过D点、垂直于纸面的竖直平面右侧有匀强电场，电场方向水平向右，电场强度E＝1×104 N/C.小物体P1质量m＝2×10－3 kg、电荷量q＝＋8×10－6 C，受到水平向右的推力F ＝9.98×10－3N的作用，沿CD向右做匀速直线运动，到达D点后撤去推力．当P1到达倾斜轨道底端G点时，不带电的小物体P2在GH顶端静止释放，经过时间t＝0.1 s与P1相遇．P1与P2与轨道CD、GH间的动摩擦因数均为μ＝0.5，g取10 m/s2，sin 37°＝0.6，cos 37°＝0.8，物体电荷量保持不变，不计空气阻力．求：(1)小物体P1(2)倾斜轨道GH的长度s.10．(1)4 m/s (2)0.56 m[解析] (1)设小物体P1在匀强磁场中运动的速度为v，受到向上的洛伦兹力为F1，受到的摩擦力为f，则F1＝qvB①f＝μ(mg－F1)②由题意，水平方向合力为零F－f＝0③联立①②③式，代入数据解得v＝4 m/s④(2)设P1在G点的速度大小为v G，由于洛伦兹力不做功，根据动能定理qEr sin θ－mgr(1－cos θ)＝12mv2G－12mv2⑤P1在GH上运动，受到重力、电场力和摩擦力的作用，设加速度为a1，根据牛顿第二定律qE cos θ－mg sin θ－μ(mg cos θ＋qE sin θ)＝ma1⑥P1与P2在GH上相遇时，设P1在GH上运动的距离为s1，则s 1＝v G t＋12a1t2⑦设P2质量为m2，在GH上运动的加速度为a2，则m 2g sin θ－μm2g cos θ＝m2a2⑧P1与P2在GH上相遇时，设P2在GH上运动的距离为s2，则s 2＝12a2t2⑨联立⑤～⑨式，代入数据得s＝s1＋s2⑩s＝0.56 m○11B3力的合成与分解10．在如图所示的竖直平面内，水平轨道CD和倾斜轨道GH与半径r＝944m的光滑圆弧轨道分别相切于D点和G点，GH与水平面的夹角θ＝37°.过G点、垂直于纸面的竖直平面左侧有匀强磁场，磁场方向垂直于纸面向里，磁感应强度B＝1.25 T；过D点、垂直于纸面的竖直平面右侧有匀强电场，电场方向水平向右，电场强度E＝1×104 N/C.小物体P1质量m＝2×10－3 kg、电荷量q＝＋8×10－6 C，受到水平向右的推力F ＝9.98×10－3N的作用，沿CD向右做匀速直线运动，到达D点后撤去推力．当P1到达倾斜轨道底端G点时，不带电的小物体P2在GH顶端静止释放，经过时间t＝0.1 s与P1相遇．P1与P2与轨道CD、GH间的动摩擦因数均为μ＝0.5，g取10 m/s2，sin 37°＝0.6，cos 37°＝0.8，物体电荷量保持不变，不计空气阻力．求：(1)小物体P1(2)倾斜轨道GH的长度s.10．(1)4 m/s (2)0.56 m[解析] (1)设小物体P1在匀强磁场中运动的速度为v，受到向上的洛伦兹力为F1，受到的摩擦力为f，则F1＝qvB①f＝μ(mg－F1)②由题意，水平方向合力为零F－f＝0③联立①②③式，代入数据解得v＝4 m/s④(2)设P1在G点的速度大小为v G，由于洛伦兹力不做功，根据动能定理qEr sin θ－mgr(1－cos θ)＝12mv2G－12mv2⑤P1在GH上运动，受到重力、电场力和摩擦力的作用，设加速度为a1，根据牛顿第二定律qE cos θ－mg sin θ－μ(mg cos θ＋qE sin θ)＝ma1⑥P1与P2在GH上相遇时，设P1在GH上运动的距离为s1，则s 1＝v G t＋12a1t2⑦设P2质量为m2，在GH上运动的加速度为a2，则m 2g sin θ－μm2g cos θ＝m2a2⑧P1与P2在GH上相遇时，设P2在GH上运动的距离为s2，则s 2＝12a2t2⑨联立⑤～⑨式，代入数据得s＝s1＋s2⑩s＝0.56 m○11B4受力分析物体的平衡9． (18分)[2018·重庆卷] 如题9图所示，在无限长的竖直边界NS和MT间充满匀强电场，同时该区域上、下部分分别充满方向垂直于NSTM平面向外和向内的匀强磁场，磁感应强度大小分别为B和2B，KL 为上下磁场的水平分界线，在NS和MT边界上，距KL高h处分别有P、Q两点，NS和MT间距为1.8h，质量为m，带电荷量为＋q的粒子从P点垂直于NS边界射入该区域，在两边界之间做圆周运动，重力加速度为g.题9图(1)求电场强度的大小和方向．(2)要使粒子不从NS边界飞出，求粒子入射速度的最小值．(3)若粒子能经过Q点从MT边界飞出，求粒子入射速度的所有可能值．9．[答案] (1)E＝mgq，方向竖直向上(2) (9－62)qBhm(3)可能的速度有三个：0.68qBhm，0.545qBhm，0.52qBhm答题9图[解析] (1)设电场强度大小为E. 由题意有mg＝qE得E＝mgq，方向竖直向上．(2)如答题9图1所示，设粒子不从NS边飞出的入射速度最小值为v min ，对应的粒子在上、下区域的运动半径分别为r 1和r 2，圆心的连线与NS 的夹角为φ.由r ＝mv qB有r 1＝mv min qB ，r 2＝12r 1 由(r 1＋r 2)sin φ＝r 2r 1＋r 1cos φ＝hv min ＝(9－62)qBhm(3)如答题9图2所示，设粒子入射速度为v ，粒子在上、下方区域的运动半径分别为r 1和r 2，粒子第一次通过KL 时距离K 点为x .由题意有3nx ＝1.8h (n ＝1，2，3…)32x ≥（9－62）h 2x ＝r 21－（h －r 1）2得r 1＝⎝ ⎛⎭⎪⎫1＋0.36n 2h 2，n <3.5即n ＝1时，v ＝0.68qBhm；n ＝2时，v ＝0.545qBhm ；n ＝3时，v ＝0.52qBhm19． [2018·浙江卷] 如图所示，水平地面上固定一个光滑绝缘斜面，斜面与水平面的夹角为θ.一根轻质绝缘细线的一端固定在斜面顶端，另一端系有一个带电小球A ，细线与斜面平行．小球A 的质量为m 、电荷量为q .小球A 的右侧固定放置带等量同种电荷的小球B ，两球心的高度相同、间距为d .静电力常量为k ，重力加速度为g ，两带电小球可视为点电荷．小球A 静止在斜面上，则( )A．小球A与B之间库仑力的大小为kq2 d2B．当qd＝mg sin θk时，细线上的拉力为0C．当qd＝mg tan θk时，细线上的拉力为0D．当qd＝mgk tan θ时，斜面对小球A的支持力为019．AC [解析] 本题考查库仑定律、受力分析、共点力的平衡等知识．根据库仑定律可知小球A与B之间的库仑力大小为k q2d2，选项A正确．若细线上的拉力为零，小球A受重力、库仑力和支持力作用，如图所示，由平衡条件可得F＝k q2d2＝mg tan θ，选项B错误，选项C正确；因为两小球带同种电荷，所以斜面对小球A的支持力不可能为0，选项D错误．第20题图114． [2018·山东卷] 如图所示，用两根等长轻绳将木板悬挂在竖直木桩上等高的两点，制成一简易秋千．某次维修时将两轻绳各剪去一小段，但仍保持等长且悬挂点不变．木板静止时，F1表示木板所受合力的大小，F2表示单根轻绳对木板拉力的大小，则维修后( )A．F1不变，F2变大B．F1不变，F2变小C．F1变大，F2变大D．F1变小，F2变小14．A [解析] 本题考查受力分析、物体的平衡．在轻绳被剪短前后，木板都处于静止状态，所以木板所受的合力都为零，即F1＝0 N．因两根轻绳等长，且悬挂点等高，故两根轻绳对木板的拉力相等，均为F2.对木板进行受力分析，如图所示，则竖直方向平衡方程：2F2cos θ＝G，轻绳剪去一段后，θ增大，cos θ减小，故F2变大．选项A正确．38． (12分)[2018·山东卷] (1)一列简谐横波沿直线传播．以波源O由平衡位置开始振动为计时零点，质点A的振动图像如图所示，已知O、A的平衡位置相距0.9 m．以下判断正确的是________．(双选，填正确答案标号)a．波长为1.2 mb．波源起振方向沿y轴正方向c．波速大小为0.4 m/sd．质点A的动能在t＝4 s时最大(2)如图所示，三角形ABC为某透明介质的横截面，O为BC边的中点，位于截面所在平面内的一束光线自O以角i入射，第一次到达AB边恰好发生全反射．已知θ＝15°，BC边长为2L，该介质的折射率为 2.求：(ⅰ)入射角i；(ⅱ)从入射到发生第一次全反射所用的时间(设光在真空中的速度为c，可能用到：sin 75°＝6＋24或tan 15°＝2－ 3.38．[答案] (1)ab (2)(ⅰ)45°(ⅱ)6＋2 2cL[解析] (1)以波源O由平衡位置开始振动计时，到质点A开始振动历时3 s，O、A平衡位置相距0.9 m，所以可得波速为v＝0.93m/s＝0.3m/s，c错误．由图得知，振动周期T＝4 s，所以波长为λ＝vT＝1.2 m，a正确．A点沿y轴正向起振，所以波源起振方向也沿y轴正向，b正确．t ＝4 s时，质点位于正向最大位移处，动能为零，所以d错误．(2)(ⅰ)根据全反射规律可知，光线在AB面上P点的入射角等于临界角C，由折射定律得sin C＝1 n ①代入数据得C＝45°②设光线在BC面上的折射角为r，由几何关系得r＝30°③由折射定律得n＝sin i sin r④联立③④式，代入数据得i＝45°⑤(ⅱ)在△OPB中，根据正弦定理得OP sin 75°＝Lsin 45°⑥设所用时间为t，光线在介质中的速度为v，得OP＝vt⑦v＝c n ⑧联立⑥⑦⑧式，代入数据得t＝6＋22cL⑨39． (12分)【物理－物理3－5】[2018·山东卷] (1)氢原子能级如图所示，当氢原子从n＝3跃迁到n＝2的能级时，辐射光的波长为656 nm.以下判断正确的是________．(双选，填正确答案标号)a．氢原子从n＝2跃迁到n辐射光的波长大于656 nm b．用波长为325 nm的光照射，可使氢原子从n＝1跃迁到n＝2的能级c．一群处于n＝3能级上的氢原子向低能级跃迁时最多产生3种谱线d．用波长为633 nm的光照射，不能使氢原子从n＝2跃迁到n＝3的能级39．(1)cd[解析] (1)由氢原子能级图可知氢原子从n＝2跃迁到n＝1的能级的能级差大于从n＝3跃迁到n＝2的能级的能级差，根据|E n－E m|＝hν和ν＝cλ可知，|E n－E m|＝hcλ，选项a错误；同理从n＝1跃迁到n＝2的能级需要的光子能量大约为从n＝3跃迁到n＝2的能级差的五倍左右，对应光子波长应为从n＝3跃迁到n＝2的能级辐射光波长的五分之一左右，选项b错误；氢原子从n＝3跃迁到n＝1的能级的能级差最多有三种情况，即对应最多有三种频率的光谱线，选项c正确；氢原子在不同能级间跃迁必须满足|E n－E m|＝h cλ，选项d正确．(2)如图所示，光滑水平直轨道上两滑块A、B用橡皮筋连接，A的质量为m.开始时橡皮筋松弛，B静止，给A向左的初速度v0.一段时间后，B与A同向运动发生碰撞并粘在一起．碰撞后的共同速度是碰撞前瞬间A 的速度的两倍，也是碰撞前瞬间B的速度的一半．求：(ⅰ)B的质量；(ⅱ)碰撞过程中A、B系统机械能的损失．(2)[答案] (ⅰ)m2(ⅱ)16mv2[解析] (ⅰ)以初速度v0的方向为正方向，设B的质量为m B，A、B碰撞后的共同速度为v，由题意知：碰撞前瞬间A的速度为v2，碰撞前瞬间B的速度为2v，由动量守恒定律得m v2＋2m B v＝(m＋m B)v①由①式得m B ＝m 2②(ⅱ)从开始到碰后的全过程，由动量守恒定律得mv＝(m＋m B)v③设碰撞过程A、B系统机械能的损失为ΔE，则ΔE＝12m⎝⎛⎭⎪⎫v22＋12mB(2v)2－12(m＋m B)v2④联立②③④式得ΔE＝16mv2⑤14． [2018·广东卷] 如图7所示，水平地面上堆放着原木，关于原木P在支撑点M、N( )A．MB．N处受到的支持力竖直向上C．M处受到的静摩擦力沿MN方向D．N处受到的静摩擦力沿水平方向14．A [解析] 支持力的方向与接触面垂直，所以M处的支持力的方向与地面垂直，即竖直向上，N处支持力的方向与接触面垂直，即垂直MN向上，故选项A正确，选项B错误；摩擦力的方向与接触面平行，与支持力垂直，故选项C、D错误．15． [2018·广东卷] 如图8所示，上下开口、内壁光滑的铜管P 和塑料管Q竖直放置，小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块( )A．在P和Q中都做自由落体运动B．在两个下落过程中的机械能都守恒C．在P中的下落时间比在Q中的长D．落至底部时在P中的速度比在Q中的大B5实验：探究弹力和弹簧伸长的关系21． [2018·浙江卷] 在“探究弹力和弹簧伸长的关系”时，某同学把两根弹簧如图1连接起来进行探究．第21题图1(1)某次测量如图2所示，指针示数为________ cm.(2)在弹性限度内，将50 g 的钩码逐个挂在弹簧下端，得到指针A 、B 的示数L A 和L B 如表1.用表1数据计算弹簧Ⅰ的劲度系数为____ N/m(重力加速度g 取10 m/s 2)．由表Ⅰ数据________(选填“能”或“不能”)计算出弹簧Ⅱ的劲度系数．第21题图221. [答案] (1)(15.95～16.05)cm ，有效数字位数正确 (2)(12.2～12.8) N/m 能[解析] (1)由图2可知刻度尺能精确到0.1 cm ，读数时需要往后估读一位．故指针示数为16.00±0.05 cm.(2)由表1中数据可知每挂一个钩码，弹簧Ⅰ的平均伸长量Δx 1≈4 cm ，弹簧Ⅱ的总平均伸长量Δx 2≈5.80 cm ，根据胡克定律可求得弹簧Ⅰ的劲度系数为12.5 N/m ，同理也能求出弹簧Ⅱ的劲度系数．23． (10分)[2018·新课标Ⅱ卷] 某实验小组探究弹簧的劲度系数k与其长度(圈数)的关系．实验装置如图(a)所示：一均匀长弹簧竖直悬挂，7个指针P0、P1、P2、P3、P4、P5、P6分别固定在弹簧上距悬点0、10、20、30、40、50、60圈处；通过旁边竖直放置的刻度尺，可以读出指针的位置，P0指向0刻度．设弹簧下端未挂重物时，各指针的位置记为x0；挂有质量为0.100 kg的砝码时，各指针的位置记为x.测量结果及部分计算结果如下表所示(n为弹簧的圈数，重力加速度取9.80 m/s2)．已知实验所用弹簧总圈数为60，整个弹簧的自由长度为11.88 cm.(1)将表中数据补充完整：①________；②________．(2)以n 为横坐标，1k 为纵坐标，在图(b)给出的坐标纸上画出1k－n图像．(3)图(b)中画出的直线可近似认为通过原点．若从实验中所用的弹簧截取圈数为n 的一段弹簧，该弹簧的劲度系数k 与其圈数n 的关系的表达式为k ＝____③__N/m ；该弹簧的劲度系数k 与其自由长度l 0(单位为m)的关系的表达式为k ＝____④__N/m.23．[答案] (1)①81.7 ②0.0122 (2)略(3)③1.75×103n (在1.67×103n～1.83×103n之间均同样给分)④3.47l 0(在3.31l 0～3.62l 0之间均同样给分)[解析] (1)①k ＝mg Δx ＝0.100×9.80（5.26－4.06）×10－2＝81.7 N/m ； ②1k ＝181.7m/N ＝0.0122 m/N. (3)由作出的图像可知直线的斜率为5.8×10－4，故直线方程满足1k＝5.8×10－4n m/N ，即k ＝1.7×103 n N/m(在1.67×103n ～1.83×103n之间均正确)④由于60圈弹簧的原长为11.88 cm ，则n 圈弹簧的原长满足nl 0＝60 11.88×10－2，代入数值，得k＝3.47l(在3.31l～3.62l之间均正确)．34．(2)某同学根据机械能守恒定律，设计实验探究弹簧的弹性势能与压缩量的关系．①如图23(a)所示，将轻质弹簧下端固定于铁架台，在上端的托盘中依次增加砝码，测量相应的弹簧长度，部分数据如下表．由数据算得劲度系数k＝223(b)所示；调整导轨，使滑块自由滑动时，通过两个光电门的速度大小________．③用滑块压缩弹簧，记录弹簧的压缩量x；释放滑块，记录滑块脱离弹簧后的速度v.释放滑块过程中，弹簧的弹性势能转化为________．④重复③中的操作，得到v与x的关系如图23(c)．由图可知，v与x成________关系．由上述实验可得结论：对同一根弹簧，弹性势能与弹簧的________成正比．B6实验：验证力的平行四边形定则B7力与平衡问题综合8． (16分)[2018·重庆卷] 某电子天平原理如题8图所示，E形磁铁的两侧为N极，中心为S极，两极间的磁感应强度大小均为B，磁极宽度均为L，忽略边缘效应，一正方形线圈套于中心磁极，其骨架与秤盘连为一体，线圈两端C、D与外电路连接，当质量为m的重物放在秤盘上时，弹簧被压缩，秤盘和线圈一起向下运动(骨架与磁极不接触)，随后外电路对线圈供电，秤盘和线圈恢复到未放重物时的位置并静止，由此时对应的供电电流I可确定重物的质量，已知线圈匝数为n，线圈电阻为R，重力加速度为g.问题8图(1)线圈向下运动过程中，线圈中感应电流是从C端还是从D端流出？(2)供电电流I是从C端还是D端流入？求重物质量与电流的关系．(3)若线圈消耗的最大功率为P，该电子天平能称量的最大质量是多少？8．[答案] (1)从C端流出(2)从D端流入2nBIL g(3)2nBLgPR本题借助安培力来考查力的平衡，同时借助力的平衡来考查受力平衡的临界状态．[解析] (1)感应电流从C端流出．(2)设线圈受到的安培力为F A，外加电流从D端流入．由F A＝mg和F A＝2nBIL得m＝2nBL gI(3)设称量最大质量为m0.由m＝2nBLgI和P＝I2R得m0＝2nBLgPR19． [2018·浙江卷] 如图所示，水平地面上固定一个光滑绝缘斜面，斜面与水平面的夹角为θ.一根轻质绝缘细线的一端固定在斜面顶端，另一端系有一个带电小球A，细线与斜面平行．小球A的质量为m、电荷量为q.小球A的右侧固定放置带等量同种电荷的小球B，两球心的高度相同、间距为d.静电力常量为k，重力加速度为g，两带电小球可视为点电荷．小球A静止在斜面上，则( )A．小球A与B之间库仑力的大小为kq2 d2B．当qd＝mg sin θk时，细线上的拉力为0C．当qd＝mg tan θk时，细线上的拉力为0D．当qd＝mgk tan θ时，斜面对小球A的支持力为019．AC [解析] 本题考查库仑定律、受力分析、共点力的平衡等知识．根据库仑定律可知小球A与B之间的库仑力大小为k q2d2，选项A正确．若细线上的拉力为零，小球A受重力、库仑力和支持力作用，如图所示，由平衡条件可得F＝k q2d2＝mg tan θ，选项B错误，选项C正确；因为两小球带同种电荷，所以斜面对小球A的支持力不可能为0，选项D错误．第20题图1。

专题一 力与物体的平衡 考情分析命题解读本专题共4个考点，力的合成与分解为Ⅱ要求，其余皆为Ⅰ要求。

从三年命题情况看，命题特点为：(1)注重基础知识。

如围绕胡克定律、摩擦力考查学生的理解能力；(2)注重过程方法。

如围绕力、电现象中的平衡问题考查受力分析、正交分解、稳态速度、对称思想等，即便在计算题中也是在第(1)(2)问中出现，难度中等。

整体难度适中，命题指数★★★☆☆，复习目标是达B 必会。

1.(2018·扬州一模)某电视台每周都有棋类节目，铁质的棋盘竖直放置，每个棋子都是一个小磁铁，能吸在棋盘上，不计棋子间的相互作用力，下列说法正确的是( )图1A.小棋子共受三个力作用B.棋子对棋盘的压力大小等于重力C.磁性越强的棋子所受的摩擦力越大D.质量不同的棋子所受的摩擦力不同解析小棋子受到重力、向上的摩擦力、棋盘的吸引力和棋盘的支持力作用，选项A错误；棋盘对棋子的摩擦力等于棋子的重力，故无论棋子的磁性多强，摩擦力是不变的，质量不同的棋子所受的重力不同，故摩擦力不同，选项B、C错误，D项正确。

答案 D2.(2018·江苏清江中学高三第四次月考)在如图2所示的四幅图中，AB、BC均为轻质杆，各图中杆的A、C端都通过铰链与墙连接，两杆都在B处由铰链连接，下列关于受力的说法正确的是()图2A.甲图中的AB杆表现为拉力，BC杆表现为拉力B.乙图中的AB杆表现为拉力，BC杆表现为支持力C.丙图中的AB、BC杆均表现为拉力D.丁图中的AB、BC杆均表现为支持力解析在甲图中，对B分析，受到AB杆的拉力，BC杆的支持力，绳子的拉力三力平衡，A项错误；乙图中对B受力分析，B受到绳子竖直向下的拉力，则BC应为支持力，由平衡条件可知AB应为支持力，B项错误；丙图中对B点分析可知，B受到绳子向下的拉力，AB杆提供向上的拉力，BC杆应为向右的拉力，C项正确；丁图中对B分析可知，B受到绳子向下的拉力，AB杆提供拉力，BC 杆提供支持力，D项错误。
