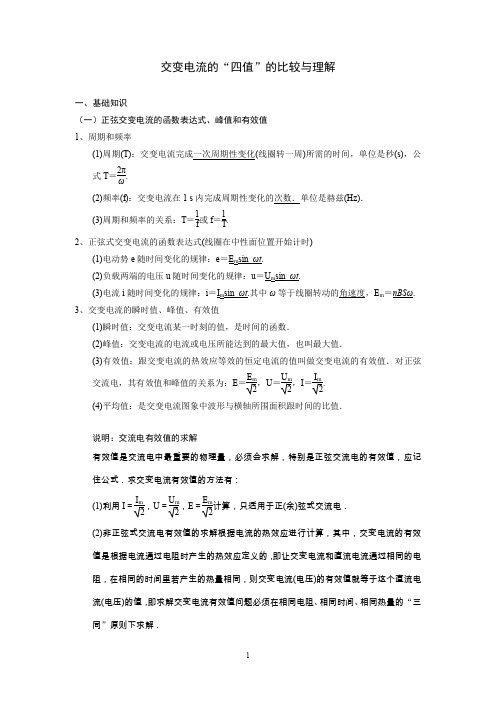

交变电流的“四值”的比较与理解一、基础知识（一）正弦交变电流的函数表达式、峰值和有效值 1、周期和频率(1)周期(T )：交变电流完成一次周期性变化(线圈转一周)所需的时间，单位是秒(s)，公式T ＝2πω.(2)频率(f )：交变电流在1 s 内完成周期性变化的次数．单位是赫兹(Hz)． (3)周期和频率的关系：T ＝1f 或f ＝1T.2、正弦式交变电流的函数表达式(线圈在中性面位置开始计时)(1)电动势e 随时间变化的规律：e ＝E m sin_ωt .(2)负载两端的电压u 随时间变化的规律：u ＝U m sin_ωt .(3)电流i 随时间变化的规律：i ＝I m sin_ωt .其中ω等于线圈转动的角速度，E m ＝nBSω. 3、交变电流的瞬时值、峰值、有效值(1)瞬时值：交变电流某一时刻的值，是时间的函数．(2)峰值：交变电流的电流或电压所能达到的最大值，也叫最大值．(3)有效值：跟交变电流的热效应等效的恒定电流的值叫做交变电流的有效值．对正弦交流电，其有效值和峰值的关系为：E ＝E m 2，U ＝U m 2，I ＝I m2. (4)平均值：是交变电流图象中波形与横轴所围面积跟时间的比值．说明：交流电有效值的求解有效值是交流电中最重要的物理量，必须会求解，特别是正弦交流电的有效值，应记住公式．求交变电流有效值的方法有： (1)利用I ＝I m 2，U ＝U m 2，E ＝E m2计算，只适用于正(余)弦式交流电． (2)非正弦式交流电有效值的求解根据电流的热效应进行计算，其中，交变电流的有效值是根据电流通过电阻时产生的热效应定义的，即让交变电流和直流电流通过相同的电阻，在相同的时间里若产生的热量相同，则交变电流(电压)的有效值就等于这个直流电流(电压)的值，即求解交变电流有效值问题必须在相同电阻、相同时间、相同热量的“三同”原则下求解．（二）交变电流的“四值”的比较与理解1、交变电流的瞬时值、峰值、有效值和平均值的比较2、交变电流瞬时值表达式的求法(1)先求电动势的最大值E m ＝nBSω； (2)求出角速度ω，ω＝2πT；(3)明确从哪一位置开始计时，从而确定是正弦函数还是余弦函数； (4)写出瞬时值的表达式．补充说明：书写交变电流瞬时值表达式的基本思路1、确定正弦交变电流的峰值，根据已知图象读出或由公式E m ＝nBSω求出相应峰值．2、明确线圈的初始位置，找出对应的函数关系式．如：(1)线圈从中性面位置开始转动，则i －t 图象为正弦函数图象，函数式为i ＝I m sin ωt . (2)线圈从垂直中性面位置开始转动，则i －t 图象为余弦函数图象，函数式为i ＝I m cos ωt . 二、练习1、小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势与时间呈正弦函数关系，如图所示．此线圈与一个R ＝10 Ω的电阻构成闭合电路，不计电路的其他电阻，下列说法正确的是( )A ．交变电流的周期为0.125 sB ．交变电流的频率为8 HzC ．交变电流的有效值为 2 AD ．交变电流的最大值为4 A 答案 C解析 由题图可知，交变电流的周期为0.250 s ，频率为4 Hz ，交变电流的最大值为2010 A＝2 A ，有效值为22A ＝ 2 A ，所以应选C. 2、(2012·广东理综·19)某小型发电机产生的交变电动势为e ＝50sin 100πt (V)．对此电动势，下列表述正确的有( )A ．最大值是50 2 VB ．频率是100 HzC ．有效值是25 2 VD ．周期是0.02 s答案 CD解析 交变电动势e ＝E m sin ωt 或e ＝E m cos ωt ，其中E m 为电动势的最大值，ω为角速度，有效值E ＝E m 2，周期T ＝2πω，频率f ＝1T .由e ＝50sin 100πt (V)知，E m ＝50 V ，E ＝502V ＝25 2 V ，T ＝2πω＝2π100π s ＝0.02 s ，f ＝1T ＝10.02 Hz ＝50 Hz ，所以选项C 、D 正确．3、如图所示，图线a 是线圈在匀强磁场中匀速转动时所产生正弦交流电的图象，当调整线圈转速后，所产生正弦交流电的图象如图线b 所示，以下关于这两个正弦交流电的说法正确的是 ( )A ．在图中t ＝0时刻穿过线圈的磁通量均为零B ．线圈先后两次转速之比为3∶2C ．交流电a 的瞬时值表达式为u ＝10sin 5πt (V)D ．交流电b 的最大值为5 V 答案 BC解析 t ＝0时刻穿过线圈的磁通量最大，磁通量的变化率为零，故电压为零，A 错．读图得两次周期之比为2∶3，由转速n ＝ω2π＝1T 得转速与周期成反比，故B 正确．读图得a 的最大值为10 V ，ω＝5π rad/s ，由交流电感应电动势的瞬时值表达式e ＝E m sin ωt (V)(从线圈在中性面位置开始计时)得，u ＝10sin 5πt (V)，故C 正确．交流电的最大值E m ＝nBSω，所以根据两次转速的比值可得，交流电b 的最大值为23×10 V ＝203 V ，故D错．4、一理想变压器原、副线圈匝数比n 1∶n 2＝11∶5，原线圈与正弦交变电源连接，输入电压u 如图所示．副线圈仅接入一个10 Ω的电阻．则 ( )A ．流过电阻的电流是20 AB ．与电阻并联的电压表的示数是100 2 VC ．经过1分钟电阻发出的热量是6×103 JD ．变压器的输入功率是1×103 W解析 原线圈中电压的有效值是220 V ．由变压比知副线圈中电压为100 V ，流过电阻的电流是10 A ；与电阻并联的电压表的示数是100 V ；经过1 分钟电阻发出的热量是6×104J ；P 入＝P 出＝U 22R ＝100210V ＝1×103 W ．只有D 项正确．答案 D5、一正弦交流电的电压随时间变化的规律如图所示．由图可知( )A ．该交流电的电压瞬时值的表达式为u ＝100sin (25t ) VB ．该交流电的频率为25 HzC ．该交流电的电压的有效值为100 2 VD ．若将该交流电压加在阻值为R ＝100 Ω的电阻两端， 则电阻消耗的功率是50 W 答案 BD解析 从题图中可知，交流电周期T ＝4×10－2 s ，峰值电压U m ＝100 V ，故交流电的频率f ＝1T ＝25 Hz ，有效值U ＝U m2＝50 2 V ．将该交流电压加在R ＝100 Ω的电阻两端时，电阻消耗的热功率P ＝U 2R ＝50 W ，电压的瞬时值表达式u ＝U m sin 2πT t ＝100sin (50πt ) V ，故正确选项为B 、D.6、一台小型发电机产生的电动势随时间变化的正弦规律图象如图甲所示．电路组成如图乙所示，已知发电机线圈内阻为5.0 Ω，外接灯泡阻值为95.0 Ω，灯泡正常发光，则( )A ．电压表的示数为220 VB ．电路中的电流方向每秒钟改变50次C ．灯泡消耗的功率为509 WD ．发电机线圈内阻每秒钟产生的焦耳热为24.2 J 答案 D解析 电压表的示数应为有效值，U ＝U m 2·RR ＋r ＝209 V ，A 项错；电路中的电流方向每秒钟改变100次，B 项错；P 灯＝U 2R ＝459.8 W ，C 项错；发电机线圈内阻的发热功率为P ′＝I 2r ＝(UR)2r ＝24.2 W ，每秒生热24.2 J ，D 项对．7、在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如图甲所示，金属线框的总电阻为R ，金属线框产生的交变电动势的图象如图乙所示，则( )甲 乙 A ．t ＝0.005 s 时线框的磁通量变化率为零 B ．t ＝0.01 s 时线框平面与中性面重合 C ．线框中产生的电功率为P ＝31122RD ．线框中产生的交变电动势频率为50 Hz答案 BCD解析 由题图乙可知在0.005 s 时，电动势最大，那么线框的磁通量的变化率应为最大，A 项错．在0.01 s 时，e ＝0，线框位于中性面位置，线框中的电功率为P ＝U 2R ＝(U m 2)2/R ＝31122R ，B 、C 项正确；e 的频率f ＝1T ＝10.02Hz ＝50 Hz ，D 项正确．有效值的计算（8——11题）8、(2012·北京理综·15)一个小型电热器若接在输出电压为10 V 的直流电源上，消耗电功率为P ；若把它接在某个正弦式交流电源上，其消耗的电功率为P2.如果电热器电阻不变，则此交流电源输出电压的最大值为 ( )A ．5 VB ．5 2 VC ．10 VD ．10 2 V答案 C解析 根据P ＝U 2R ，对直流电有P ＝102R ，对正弦式交流电有P 2＝U ′2R ，所以正弦式交流电的有效值为U ′＝PR 2＝102V ，故交流电源输出电压的最大值U m ′＝2U ′＝10 V ，故选项C 正确，选项A 、B 、D 错误．9、电阻R 1、R 2与交流电源按照如图甲所示方式连接，R 1＝10 Ω、R 2＝20 Ω.合上开关S 后，通过电阻R 2的正弦交变电流i 随时间t 变化的情况如图乙所示．则( )A ．通过R 1的电流的有效值是1.2 AB ．R 1两端的电压有效值是6 VC ．通过R 2的电流的有效值是1.2 2 AD ．R 2两端的电压有效值是6 2 V 答案 B解析 由题图知流过R 2交流电电流的最大值I 2m ＝0.6 2 A ，有效值I 2＝I 2m2＝0.6 A ，故选项C 错误；由U 2m ＝I 2m R 2＝12 2 V 知，U 2＝12 V ，选项D 错误；因串联电路电流处处相同，则I 1m ＝0.6 2 A ，电流的有效值I 1＝I 1m2＝0.6 A ，故选项A 错误；由U 1＝I 1R 1＝6 V ，故选项B 正确．10、如图所示，图甲和图乙分别表示正弦脉冲波和方波的交变电流与时间的变化关系．若使这两种电流分别通过两个完全相同的电阻，则经过1 min 的时间，两电阻消耗的电功之比W 甲∶W 乙为( )A ．1∶ 2B ．1∶2C ．1∶3D ．1∶6解析 电功的计算中，I 要用有效值计算，图甲中，由有效值的定义得(12)2R ×2×10－2＋0＋(12)2R ×2×10－2＝I 21R ×6×10－2，得I 1＝33 A ；图乙中，I 的值不变，I 2＝1 A ，由W ＝UIt ＝I 2Rt 可以得到W 甲∶W 乙＝1∶3. 答案 C11、如图甲所示，为一种调光台灯电路示意图，它通过双向可控硅电子器件实现了无级调节亮度．给该台灯接220 V 的正弦交流电后加在灯管两端的电压如图乙所示，则此时交流电压表的示数为( )A ．220 VB ．110 VC.2202VD.1102V答案 B解析 本题考查电压的有效值的计算．设电压的有效值为U ，根据有效值定义有⎝⎛⎭⎫22022R·T2＝U 2R T ，解得U ＝110 V ，则B 项正确．12、如图所示，线圈abcd 的面积是0.05 m 2，共100匝，线圈电阻为1 Ω，外接电阻R ＝9 Ω，匀强磁场的磁感应强度B ＝1πT ，当线圈以300 r/min 的转速匀速旋转时．问：(1)若从线圈处于中性面开始计时，写出线圈中感应电动势的瞬时值表达式； (2)线圈转过130s 时电动势的瞬时值多大？(3)电路中，电压表和电流表的示数各是多少？(4)从中性面开始计时，经130 s 通过电阻R 的电荷量是多少？解析 (1)e ＝E m sin ωt ＝nBS ·2πf sin (2πft ) ＝100×1π×0.05×2π×30060sin (2π×30060t ) V＝50sin 10πt V(2)当t ＝130 s 时，e ＝50sin (10π×130) V ≈43.3 V .(3)电动势的有效值为E ＝E m 2＝502V ≈35.4 V ， 电流表示数I ＝E R ＋r ＝35.49＋1 A ＝3.54 A ，电压表示数U ＝IR ＝3.54×9 V ＝31.86 V.(4)130 s 内线圈转过的角度θ＝ωt ＝30060×2π×130＝π3. 该过程中，ΔΦ＝BS －BS cos θ＝12BS ，由I ＝q Δt ，I ＝E R ＋r，E ＝n ΔΦΔt得q ＝n ΔΦR ＋r ＝nBS 2(R ＋r )＝100×1π×0.052×(9＋1) C ＝14π C.答案 (1)e ＝50sin 10πt V (2)43.3 V (3)31.86 V 3.54 A (4)14πC13、(2011·四川理综·20)如图所示，在匀强磁场中匀速转动的矩形线圈的周期为T ，转轴O 1O 2垂直于磁场方向，线圈电阻为2 Ω.从线圈平面与磁场方向平行时开始计时，线圈转过60°时的感应电流为1 A ．那么( )A ．线圈消耗的电功率为4 WB ．线圈中感应电流的有效值为2 AC ．任意时刻线圈中的感应电动势为e ＝4cos2πTt D ．任意时刻穿过线圈的磁通量为Φ＝T πsin 2πT t答案 AC解析 从线圈平面平行于磁感线开始计时，交变电流的感应电动势的表达式为e ＝ E m cos ωt ，则感应电流i ＝e R ＝E m R cos θ，由题给条件有：1＝E m 2×12，解得E m ＝4 V ，则I m ＝2 A ，I 有效＝ 2 A ，线圈消耗的电功率P ＝I 2有效R ＝4 W ，所以A 正确，B 错误．e ＝4cos ωt ＝4cos2πT t ，故C 正确．由E m ＝BSω＝Φm 2πT 得Φm ＝2Tπ，故任意时刻Φ＝ 2T πsin 2πTt ，故D 错误． 14、如图所示，垂直于纸面向里的磁感应强度为B 的匀强磁场以虚线为界，虚线左侧磁场范围足够大，单匝矩形线圈中的轴线与磁场边界重合，线圈以恒定的角速度ω绕中轴线转动，线圈所围面积为S ，线圈导线的总电阻为R .t ＝0时刻线圈平面与纸面重合，以下说法正确的是( ) A ．时刻t 线圈中电流的瞬时值i ＝BSωR cos ωtB ．线圈中电流的有效值I ＝2BSω4RC ．线圈中电流的有效值I ＝2BSω2RD ．线圈消耗的电功率P ＝(BSω)2R答案 B解析 电动势的最大值应为E m ＝BSω2，t ＝0时，e ＝0，因此瞬时值表达式应为e ＝12BSω sin ωt ，i ＝BSω2R sin ωt ，A 项错；电流的有效值I ＝I m 2＝2BSω4R ，B 项正确，C 项错误；线圈消耗的电功率应为P ＝I 2R ＝(BSω)28R，D 项错，因此正确选项为B.15、如图所示，矩形线圈abcd 绕轴OO ′匀速转动产生交流电，在图示位置开始计时，则下列说法正确的是( )A ．t ＝0时穿过线圈的磁通量最大，产生的感应电流最大B ．t ＝T4(T 为周期)时感应电流沿abcda 方向C ．若转速增大为原来的2倍，则交变电流的频率是原来的2倍D ．若转速增大为原来的2倍，则产生的电流有效值为原来的4倍 答案 BC解析 图示时刻，ab 、cd 边切割磁感线的有效速率为零，产生的感应电动势为零，A 错误；根据线圈的转动方向，确定T4时线圈的位置，用右手定则可以确定线圈中的感应电流方向沿abcda 方向，B 正确；根据转速和频率的定义可知C 正确；根据ω＝2πf ，E m ＝nBSω，E ＝E m 2，I ＝ER 总可知电流有效值变为原来的2倍，D 错误． 16、如图，交流发电机的矩形线圈边长ab ＝cd ＝0.4 m ，ad ＝bc ＝0.2 m ，线圈匝数N ＝100，电阻r ＝1 Ω，线圈在磁感应强度B ＝0.2 T 的匀强磁场中绕垂直于磁场的轴以ω＝100π rad/s 的角速度匀速转动，外接电阻R ＝9 Ω，以图示时刻开始计时，则( )A ．电动势瞬时值为160πsin (100πt ) VB ．t ＝0时线圈中磁通量变化率最大C ．t ＝12 s 时线圈中感应电动势最大D ．交变电流的有效值是82π A 答案 BCD解析 图示时刻线圈平面垂直于中性面，电动势的瞬时值e ＝NBSωcos ωt ＝100×0.2×(0.4×0.2)×100πcos (100πt ) V ＝160πcos (100πt ) V ，A 错误．图示时刻即t ＝0时，Φ＝0，但ΔΦΔt 最大，B 正确．t ＝12 s 时，e ＝E m ，C 正确，交变电流的有效值是82π A ，D 正确．17、如图所示，矩形线圈面积为S ，匝数为N ，线圈电阻为r ，在磁感应强度为B 的匀强磁场中绕OO ′轴以角速度ω匀速转动，外电路电阻为R ，当线圈由图示位置转过60°的过程中，下列判断正确的是( )A ．电压表的读数为NBSωR2(R ＋r )B ．通过电阻R 的电荷量为q ＝NBS2(R ＋r )C ．电阻R 所产生的焦耳热为Q ＝N 2B 2S 2ωR π4(R ＋r )2D ．当线圈由图示位置转过60°时的电流为NBSω2(R ＋r )答案 AB解析 线圈在磁场中转动产生了正弦交流电，其电动势的最大值E m ＝NBSω，电动势的有效值E ＝NBSω2，电压表的读数等于交流电源路端电压，且为有效值，则U ＝NBSω2(R ＋r )R ，A 正确；求通过电阻R 的电荷量要用交流电的平均电流，则q ＝I Δt ＝N ΔΦR ＋r ＝N (BS －12BS )R ＋r＝NBS 2(R ＋r )，故B 正确；电阻R 上产生的热量应该用有效值来计算，则电阻R 产生的热量Q ＝I 2Rt ＝[NBSω2(R ＋r )]2R ·π3ω＝πN 2B 2S 2Rω6(R ＋r )2，故C 错误；线圈由图示位置转过60°时的电流为瞬时值，则i ＝NBSωR ＋r sin ωt ＝NBSωR ＋rsin π3＝3NBSω2(R ＋r )，故D 错误 18、如图所示，一个半径为r 的半圆形线圈，以直径ab 为轴匀速转动，转速为n ，ab 的左侧有垂直于纸面向里(与ab 垂直)的匀强磁场，磁感应强度为B .M 和N 是两个集流环，负载电阻为R ，线圈、电流表和连接导线的电阻不计，求：(1)感应电动势的最大值；(2)从图示位置起转过1/4转的时间内负载电阻R 上产生的热量；(3)从图示位置起转过1/4转的时间内通过负载电阻R 的电荷量；(4)电流表的示数．答案 (1)π2Bnr 2 (2)π4B 2r 4n 8R (3)πBr 22R (4)π2r 2nB 2R 解析 (1)线圈绕轴匀速转动时，在电路中产生如图所示的交变电流．此交变电动势的最大值为E m ＝BSω＝B ·πr 22·2πn ＝π2Bnr 2 (2)在线圈从图示位置转过1/4转的时间内，电动势的有效值为E ＝E m 2＝2π2Bnr 22 电阻R 上产生的热量Q ＝(E R )2R ·T 4＝π4B 2r 4n 8R(3)在线圈从图示位置转过1/4转的时间内，电动势的平均值为E ＝ΔΦΔt 通过R 的电荷量q ＝I ·Δt ＝E R ·Δt ＝ΔΦR ＝πBr 22R(4)设此交变电动势在一个周期内的有效值为E ′，由有效值的定义得(E m 2)2R ·T 2＝E ′2RT ，解得E ′＝E m 2故电流表的示数为I ＝E ′R ＝π2r 2nB 2R.。

交变电流四值交变电流四值的意义交变电流的“四值”即最大值、瞬时值、有效值、平均值，近几年来的高考在考查“交变电流”一章的有关内容时，主要是考查了交变电流的“四值”。

很多学生在学习和复习中对这四个类似但又需要严格区别的物理量分辨不清。

理解好这四个值对于解交变电流相关的习题帮助很大。

交变电流四值的学习一、瞬时值反映不同时刻交变电流的大小和方向，正弦交变电流瞬时值表达式为：t E e m ωsin =，t I i m ωsin =。

应当注意必须从中性面开始转动。

计算电路中与某一时刻有关的问题时要用交变电流的瞬时值。

生活中用的市电电压为所以其电压瞬时值的表达式为例题1. 10Ω，线圈绕'OO 轴在图示位置转过30解析：由题意，先求出角速度感应电动势的最大值为： ωNBS E m =＝sin m e E t ω=。

所以转过30m E ＝78.5×12V=39.3V 【总结】求解感应电动势的瞬时值应有一个正确的解题思路，其解题步骤为： ⑴确定线圈转动是从哪个位置开始计时。

⑵确定表达式是正弦还是余弦。

⑶确定转动的角速度ω及N 、B 、S 等。

⑷求出峰值m E ，写出表达式，代入角速度求瞬时值。

二、最大值交变电流的最大值也叫峰值，它是瞬时值的最大值，它反映的是交变电流大小的变化范围，当线圈平面跟磁感线平行时，交流电动势最大，m E NBS ω=（转轴垂直于磁感线）。

电容器接在交流电路中，则交变电压的最大值不能超过电容器的耐压值。

例2：一电容器两端允许的直流电压最大值是260V ，能否将它接在按正弦规律变化的交流电压为220V 的电路中？解析：题中所述的220V 交流电压是指有效值，其最大值为U m =2202V≈311V＞260V ，故不能接于220V 的交流电路中，否则电容器将会被击穿。

【总结】不少同学往往把电容器与灯泡类比，额定电压220 V 的灯泡接在220 V 的交流电源上正常发光，从而错误的认为电容器的耐压值也是指有效值，事实上，电容器接在交流电路中一直不断地进行充、放电过程。

专题64交变电流有效值的计算与“四值”的理解应用一、计算交变电流有效值的方法1．利用有效值的定义计算(非正弦式电流)交变电流的有效值是根据电流的热效应(电流通过电阻生热)进行定义的，所以进行有效值计算时，要紧扣电流通过电阻生热(或热功率)．注意“三同”：即“相同电阻”，“相同时间”内产生“相同热量”．计算时“相同时间”要取周期的整数倍，一般取一个周期．2.公式法 利用E ＝E m2、U ＝U m2、I ＝I m2计算，只适用于正(余)弦式交变电流．3. 多种形式组合的有效值的计算（1）分段计算电热求和得出一个周期内产生的总热量．（2）利用两个公式Q ＝I 2Rt 和Q ＝U 2Rt 可分别求得电流有效值和电压有效值．（3）若图象部分是正弦(或余弦)式交变电流，其中的14(但必须是从零至最大值或从最大值至零)和12周期部分可直接应用正弦式交变电流有效值与最大值间的关系I ＝I m 2、U ＝U m2求解．【典例1】如图所示为一交变电流随时间变化的图象，此交流电的有效值是( )． A ．5 2 AB ．5 AC ．3.5 2 AD ．3.5 A 【答案】 B【典例2】如图所示的区域内有垂直于纸面的匀强磁场，磁感应强度为B .电阻为R 、半径为L 、圆心角为45°的扇形闭合导线框绕垂直于纸面的O 轴以角速度ω匀速转动(O 轴位于磁场边界)．则线框内产生的感应电流的有效值为( )．A.BL 2ω2RB.2BL 2ω2RC.2BL 2ω4RD.BL 2ω4R【答案】 D【解析】 线框转动的角速度为ω，进磁场的过程用时18周期，出磁场的过程用时18周期，进、出磁场时产生的感应电流大小均为I ′＝12BL 2ωR，则转动一周产生的感应电流的有效值I 满足：I 2RT ＝⎝ ⎛⎭⎪⎪⎫12BL 2ωR 2R ×14T ，解得I ＝BL 2ω4R ，D 项正确．【典例3】如图所示，图甲和图乙分别表示正弦脉冲波和方波式的交变电流与时间的变化关系．若使这两种电流分别通过两个完全相同的电阻，经过1 min 的时间，则( )A ．图甲所示交变电流的有效值为33 A B ．图乙所示交变电流的有效值为22A C ．两电阻消耗的电功之比为1∶3D ．两电阻消耗的电功之比为3∶1 【答案】AC【跟踪短训】1．某交流电的电流随时间变化图像如图所示，则此交变电流的有效值为A． l A B． 3 A C． D． 2 A【答案】C【解析】据有效值的定义可得：，代入数据解得：此交变电流的有效值。

交变电流四值公式交变电流的公式有很多种，下面列举了一些常用的公式。

1.交流电流的峰值公式I_max = I_m * √2其中，I_max表示交流电流的峰值，I_m表示交流电流的最大值。

2.交流电流的有效值公式I_eff = I_m / √2其中，I_eff表示交流电流的有效值，通常也称为交流电流的有效值。

3.交流电流的平均值公式I_avg = 0由于正负半周期的平均值相互抵消，所以交流电流的平均值为0。

4.交流电流的瞬时值公式I(t) = I_m * sin(ωt + φ)其中，I(t)表示交流电流的瞬时值，ω表示角频率，t表示时间，φ表示相位差。

5.交流电流的相位角公式φ = sin^(-1)(I_m / I_max)其中，φ表示交流电流的相位角，I_m表示交流电流的最大值，I_max表示交流电流的峰值。

6.交流电流的频率公式f=ω/2π其中，f表示交流电流的频率，ω表示角频率。

7.交流电功率的平均值公式P_avg = U_eff * I_eff * cos(φ)其中，P_avg表示交流电功率的平均值，U_eff表示交流电压的有效值，I_eff表示交流电流的有效值，φ表示交流电压和电流的相位差。

8.交流电功率的因数公式功率因数= cos(φ)功率因数是衡量交流电功率质量的指标，其数值在0-1之间，越接近1则功率质量越好。

9.交流电压和电流的位移角公式θ = sin^(-1)(U_max / I_max)其中，θ表示交流电压和电流的位移角，U_max表示交流电压的峰值，I_max表示交流电流的峰值。

10.交流电路的阻抗公式Z=R+jX其中，Z表示交流电路的阻抗，R表示电阻，X表示电抗，j表示虚数单位。

以上是一些常用的交流电流的公式，可以用于计算交流电流的各种参数。

易错点26 交变电流的产生和描述易错总结一、交变电流的变化规律 1．中性面(1)中性面：与磁感线垂直的平面．(2)当线圈平面位于中性面时，线圈中的磁通量最大，线圈中的电流为零．2．从中性面开始计时，线圈中产生的电动势的瞬时值表达式：e ＝E m sin ωt ，E m 叫作电动势的峰值，E m ＝NωBS .3．正弦式交变电流：按正弦规律变化的交变电流叫作正弦式交变电流，简称正弦式电流． 4．正弦式交变电流和电压电流表达式i ＝I m sin_ωt ，电压表达式u ＝U m sin_ωt .其中I m 、U m 分别是电流和电压的最大值，也叫峰值． 二、周期和频率 1．周期(T )：交变电流完成一次周期性变化所需的时间． 2．频率(f )：周期的倒数叫作频率，数值等于交变电流在单位时间内完成周期性变化的次数． 3．周期和频率的关系：T ＝1f 或f ＝1T .4．角速度与周期、频率的关系：ω＝2πT ＝2πf .三、峰值和有效值1．峰值：交变电流的电压、电流能达到的最大数值叫峰值．电容器所能承受的电压要高于交流电压的峰值，否则电容器就可能被击穿．2．有效值：让交变电流与恒定电流分别通过大小相同的电阻，如果在交变电流的一个周期内它们产生的热量相等，则此恒定电流的数值叫作交变电流的有效值． 3．在正弦式交变电流中，最大值与有效值之间的关系 E ＝E m 2＝0.707E m ，U ＝U m 2＝0.707U m ，I ＝I m2＝0.707I m 四、正弦式交变电流的公式和图像1．正弦式交变电流的公式和图像可以详细描述交变电流的情况．若线圈通过中性面时开始计时，交变电流的图像是正弦曲线．2．若已知电压、电流最大值分别是U m 、I m ，周期为T ，则正弦式交变电流电压、电流表达式分别为u ＝U m sin 2πΤt ，i ＝I m sin 2πTt . 解题方法一、交变电流图像的应用正弦交流电的图像是一条正弦曲线，从图像中可以得到以下信息：(1)周期(T )、频率(f )和角速度(ω)：线圈转动的频率f ＝1T ，角速度ω＝2πT ＝2πf .(2)峰值(E m 、I m )：图像上的最大值．可计算出有效值E ＝E m 2、I ＝I m2. (3)瞬时值：每个“点”表示某一时刻的瞬时值．(4)可确定线圈平面位于中性面的时刻，也可确定线圈平面平行于磁感线的时刻． (5)可判断线圈中磁通量Φ及磁通量变化率ΔΦΔt 的变化情况．二、交变电流“四值”的比较及应用易错类型1：对物理概念理解不透彻1．（2020·全国高三课时练习）下列关于家庭电路与安全用电的说法正确的是（ ） A ．家庭电路中控制用电器的开关应接在火线和用电器之间B．电冰箱使用三脚插头，是为了防止电流过大引起火灾C．在家庭电路中，同时工作的用电器越多，总电阻越大D．使用测电笔时，手不能接触笔尾的金属体，防止电流通过人体，造成触电事故2．（2019·浙江高三月考）矩形线框在匀强磁场中绕垂直于磁感线的轴OO 匀速转动，产生交变电流．在如图所示位置时，下列关于穿过线框的磁通量与线框中产生的感应电动势的大小的说法正确的是（）A．磁通量最大，感应电动势最小B．磁通量最大，感应电动势最大C．磁通量最小，感应电动势最大D．磁通量最小，感应电动势最小3．（2020·浙江高三）如图所示为教学演示用交流发电机．以不太快的速度摇动发电机，与发电机相连的小灯泡将一闪一闪发光．现将摇动速度加倍，下列分析正确的是：A．小灯泡闪光周期将加倍，亮度增大B．小灯泡闪光频率将加倍，亮度增大C．小灯泡闪光频率将不变，亮度增大D．小灯泡闪光频率将加倍，亮度不变4．（2021·福建）在匀强磁场中，一矩形金属线框绕与磁感线垂直的转动轴匀速转动，如图甲所示。

第63课时交变电流的产生与描述(双基落实课)[命题者说]本课时内容是交变电流的基础学问，包括交变电流的产生与变化规律、交变电流的有效值、交变电流的“四值”的应用等，其中交变电流的有效值、图像等是高考的热点，虽然很少单独考查，但在相关类型的题目中经常涉及。

一、交变电流的产生与变化规律1.正弦式交变电流的产生和图像(1)产生：在匀强磁场里，线圈绕垂直于磁场方向的轴匀速转动。

(2)图像：用以描述交变电流随时间变化的规律，假如线圈从中性面位置开头计时，其图像为正弦曲线。

如图甲、乙所示。

2．周期和频率(1)周期(T)：交变电流完成一次周期性变化(线圈转一周)所需的时间，单位是秒(s)，公式T＝2πω。

(2)频率(f)：交变电流在1 s内完成周期性变化的次数。

单位是赫兹(Hz)。

(3)周期和频率的关系：T＝1 f。

3．正弦式交变电流的函数表达式(线圈从中性面开头计时) (1)电动势e＝E m sin ωt＝nBSωsin_ωt。

(2)电流i＝I m sin_ωt＝E mR＋rsin ωt。

(3)电压u＝U m sin_ωt＝E m RR＋rsin ωt。

[小题练通]1．(2021·惠州模拟)如图甲所示，在磁感应强度大小为B的匀强磁场中，有一矩形单匝线圈，其面积为S，总电阻为r，线圈两端外接一电阻R和一个抱负沟通电流表。

若线圈绕对称轴OO′以角速度ω做匀速转动，图乙是线圈转动过程中产生的感应电动势e随时间t变化的图像，下列说法正确的是()A．在t1～t3时间内，穿过线圈平面的磁通量的变化量为BSB．在t3～t4时间内，通过电阻R的电荷量为BSRC．在t3时刻穿过线圈平面的磁通量的变化率为2BSωD．在t3时刻电流表的示数为BSω2(R＋r)解析：选D由题图可知，在t1和t3时刻穿过线圈平面的磁通量大小为BS，方向相反，则在t1～t3时间内穿过线圈平面的磁通量的变化量为2BS，A错误；在t3～t4时间内，磁通量的变化量为BS，则平均电动势E＝BSΔt，因此通过电阻R的电荷量为q＝ER＋r·Δt＝BSΔt(R＋r)Δt＝BSR＋r，故B错误；在t3时刻电动势E＝BSω，则由法拉第电磁感应定律，E＝ΔΦΔt可知，则穿过线圈的磁通量变化率为BSω，故C错误；在t3时刻电流表的示数为交变电流的有效值，则有I＝E2(R＋r)＝BSω2(R＋r)，故D正确。

交流电的瞬时值、最大值、有效值和平均值1. 瞬时值：交流电流、电压、电动势在某一时刻所对应的值称为它们的瞬时值。

瞬时值随时间的变化而变化。

不同时刻，瞬时值的大小和方向均不同。

交流电的瞬时值取决于它的周期、幅值和初相位。

以正弦交流电为例（从中性面开始计时）。

则有：其瞬时值为：e=E m sinωti=I m sinωt u=U m sinωt2．最大值：交变电流的最大值是指交变电流在一个周期内所能达到的最大值，它可以用来表示交变电流的强弱或电压的高低。

以正弦交流电为例。

则有：E m =nBωS，此时电路中的电流强度及用电器两端的电压都具有最大值，即I m =rR E m ， U m =I m R 。

3．有效值：交变电流的有效值是根据电流的热效应来定义的，让交变电流和恒定电流通过相同阻值的电阻，如果在相同的时间内产生的热量相等，我们就把这一恒定电流的数值叫做这一交变电流的有效值。

交流电的有效值是根据它的热效应确定的。

交流电流i 通过电阻R 在一个周期内所产生的热量和直流电流I 通过同一电阻R 在相同时间内所产生的热量相等, 则这个直流电流I 的数值叫做交流电流i 的有效值, 用大写字母表示, 如I 、 U 等。

一个周期内直流电通过电阻R 所产生的热量为：交流电通过同样的电阻R ，在一个周期内所产生热量：根据定义，这两个电流所产生的热量应相等，即将代入上式i=I m sinωt4．平均值：交变电流的平均值是指在某一段时间内产生的交变电流对时间的平均值。

对于某一段时间或某一过程，其平均感应电动势：I tN E 平均电流→∆∆•=φ=U r R E 平均电压→+=I R •二、正弦交流电的“四值”之间的关系1、正弦交流电的有效值与最大值的关系： U=m m U U 707.02=，I=m mI I 707.02= 注：I U 是电流、电压的有效值，I m 、U m 是电流、电压的最大值2、正弦交流电的平均值与最大值和有效值的关系：m m P I I I 637.02==π，m m P U U U 637.02==π，I I P 90.0=，U U P 90.0=注：I p 、U p 是电流、电压的平均值交变电流有四值，即有效值、平均值、最大值和瞬时值．各值何时应用，对照如下情况确定：（1）在研究电容器是否被击穿时，要用峰值（最大值）．因电容器上标明的电压是它在直流电源下工作时所承受的最大值．（2）在研究交变电流的功率和产生的热量时，只能用有效值．（3）在求解某一时刻线圈受到的磁力矩时，只能用瞬时值．（4）在求交变电流流过导体的过程中通过导体截面积的电量时，要用平均值．。

第12点交变电流“四值”再认识交变电流的四值，即最大值、有效值、平均值、瞬时值，它们的物理意义不同，计算方法也不同，但又相互联系，有确定的数量关系．很多同学在理解应用上容易造成混乱，下面谈谈这四个值的理解与应用．1．瞬时值(1)反映的是不同时刻交流电的大小和方向，正弦交变电流瞬时值表达式为：e＝E m sin ωt，i ＝I m sin ωt.应当注意此时是从中性面开始计时．(2)生活中用的市电电压为220 V，其最大值为220 2 V≈311 V(有时写为310 V)，频率为50 Hz，所以其电压瞬时值表达式为u＝311sin (314t) V.2．峰值(最大值)和有效值(1)最大值：交变电流在一个周期内电流或电压所能达到的最大数值，可以用来表示交变电流的电流或电压的变化幅度．①线圈在匀强磁场中绕垂直于磁场的轴匀速转动时，电动势的最大值E m＝nBSω.②最大值在实际中有一定的指导意义，电容器的击穿电压是电容器两极间所允许加的电压的最大值．(2)有效值：根据电流的热效应来规定．让交变电流和恒定电流通过相同阻值的电阻，如果它们在交变电流的一个周期内产生的热量相等，则这个恒定电流I、电压U叫做这个交变电流的有效值．(3)正(余)弦交变电流的有效值和最大值之间的关系：I＝I m2，U＝U m2.注意：任何交变电流都有有效值，但上述关系只限于正(余)弦交变电流，对其他形式的交变电流并不适用．3．最大值、有效值和平均值的应用(1)求电功、电功率以及确定保险丝的熔断电流等物理量时，要用有效值计算．(2)求一段时间内通过导体横截面的电荷量时要用平均值，q＝IΔt＝ERΔt＝nΔΦR.(3)在计算电容器的耐压值时，则要用交流电的最大值．对点例题在水平方向的匀强磁场中，有一正方形闭合线圈绕垂直于磁感线方向的轴匀速转动，已知线圈的匝数为n＝100匝，边长为20 cm，总电阻为10 Ω，转动频率f＝50 Hz，磁场的磁感应强度为0.5 T ．求：(1)外力驱动线圈转动的功率；(2)转至线圈平面与中性面的夹角为30°时，线圈产生的感应电动势及感应电流的大小；(3)线圈由中性面转至第一次与中性面成30°夹角的过程中，通过线圈横截面的电荷量． 解题指导 (1)线圈中感应电动势的最大值E m ＝nBSω＝nBS ·2πf ＝100×0.5×(0.2)2×2×3.14×50 V ＝628 V感应电动势的有效值为E ＝E m 2＝314 2 V. 外力驱动线圈转动的功率与线圈中交变电流的功率相等，P 外＝E 2R ＝(3142)210W ≈1.97× 104 W.(2)线圈转至与中性面成30°角时，感应电动势的瞬时值e ＝E m sin 30°＝314 V ，感应电流的瞬时值i ＝e R ＝31410A ＝31.4 A. (3)在线圈从中性面转至第一次与中性面成30°角的过程中，线圈中的平均感应电动势E ＝n ΔΦΔt ，平均感应电流I ＝E R ＝n ΔΦR ·Δt ，设通过线圈横截面的电荷量为q ，则q ＝I Δt ＝n ΔΦR＝n B ΔS R ＝nBl 2(1－cos 30°)R代入数据解得q ≈0.027 C答案 (1)1.97×104 W (2)314 V 31.4 A(3)0.027 C1.如图1所示，矩形线圈abcd 与可变电容器C 、理想电流表组成闭合电路．线圈在有界匀强磁场中绕垂直于磁场的bc 边匀速转动，转动的角速度ω＝100π rad/s.线圈的匝数N ＝100匝，边长ab ＝0.2 m 、ad ＝0.4 m ，电阻不计．磁场只分布在bc 边的左侧，磁感应强度大小B ＝216πT ．电容器放电时间不计．下列说法正确的是( )图1A ．该线圈产生的交流电动势峰值为50 VB ．该线圈产生的交流电动势有效值为25 2 VC ．电容器的耐压值至少为50 VD ．电容器的电容C 变大时，电流表的示数变小答案 B解析 峰值E m ＝NBSω＝100×216π×0.2×0.4×100π V ＝50 2 V ，故A 错误．因为在一个周期内，线圈只在半个周期内产生感应电动势，设有效值为E ，则有：E 2R T ＝E m 22R ·T 2，解得：E ＝25 2 V ，故B 正确．电容器的耐压值至少为50 2 V ，故C 错误．C 变大时容抗减小，电流表的示数应变大，故D 错误． 2．如图2甲所示，一个半径为r 的半圆形线框，以直径ab 为轴匀速转动，周期为T ，ab 的左侧有垂直于纸面向里(与ab 垂直)的匀强磁场，磁感应强度大小为B .M 和N 是两个集流环，负载电阻为R ，线框电阻为R 0，不计摩擦和其他部分的电阻．从图示位置开始计时，图2(1)在图乙中画出线框产生的感应电动势随时间变化的图象(至少画两个周期)；(2)求线框转过T 4时间内通过负载电阻R 的电荷量； (3)求线框转过T 4时间内外力做的功； (4)电压表的示数多大？答案 (1)见解析图 (2)B πr 22(R ＋R 0)(3)B 2π4r 48(R ＋R 0)T (4)B π2r 2R 2(R ＋R 0)T解析 (1)根据题意得：最大感应电动势E m ＝12B πr 2·2πT ＝B π2r 2T， 感应电动势随时间变化的图象如图所示：(2)从题图所示位置起转过T 4的时间内，穿过线框平面磁通量的变化量为：ΔΦ＝12B πr 2，则通过负载电阻R 的电荷量为q ＝I ·Δt ＝E R ＋R 0·Δt ＝ΔΦR ＋R 0＝B πr 22(R ＋R 0). (3)线框转过T 4时间内外力做的功 W ＝U 2R ＋R 0t ＝⎝⎛⎭⎫E m 22R ＋R 0·T 4＝B 2π4r 48(R ＋R 0)T . (4)设一个周期内感应电动势的有效值为E ，则根据电流的热效应得：E 2R 总·T ＝⎝⎛⎭⎫E m 22R 总·12T ，解得：E ＝E m 2＝B π2r 22T ，电压表的示数为U ＝E R ＋R 0R ＝B π2r 2R 2(R ＋R 0)T.。
