任务4 汽车中央门锁/无线门锁构造与检修3 中控门锁为了方便司机和乘客开关车门，现在大部分轿车中都安装了中央控制门锁系统。
安装了中控门锁后，司机可以在锁住或打开自己车门的同时锁住或打开其他的车门，而除了中空门锁控制外，乘客还可以利用各车门的机械式弹簧锁来开关车门。
3.1 中控门锁的组成中控门锁系统一般包括门锁控制开关、钥匙操纵开关、门锁总成、行李箱开启器及门锁控制器等。

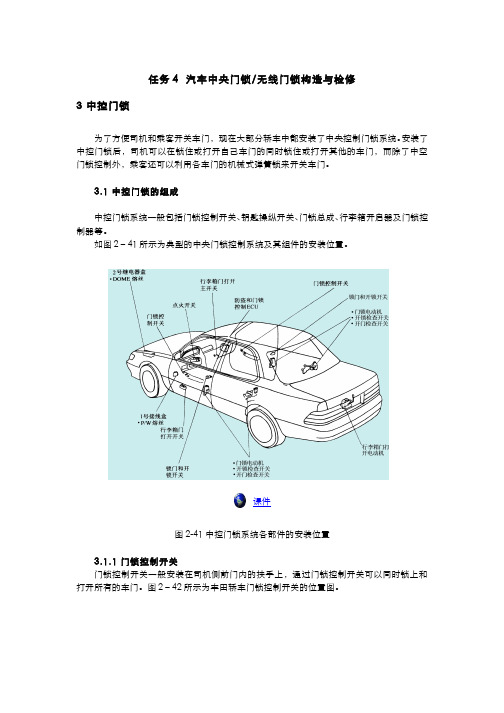

如图2－41所示为典型的中央门锁控制系统及其组件的安装位置。
课件图2-41 中控门锁系统各部件的安装位置3.1.1 门锁控制开关门锁控制开关一般安装在司机侧前门内的扶手上，通过门锁控制开关可以同时锁上和打开所有的车门。
图2－42所示为丰田轿车门锁控制开关的位置图。
图2-42门锁控制开关的位置3.1.2 门锁总成门锁总成主要由门锁传动机构、门锁位置开关、外壳等组成，结构示意图如图2－43所示。
课件图2－43 门锁机构示意图门锁传动机构主要由门锁电动机、蜗轮齿轮组等组成，如图2－44所示。
门锁电动机是门锁的执行器，当门锁电机转动时，蜗杆带动蜗轮转动，蜗轮推动锁杆，车门被锁上或打开，然后蜗轮在回位弹簧的作用下返回原位置，防止操纵门锁钮时电动机工作。
图2－44 门锁的传动机构门锁位置开关位于门锁总成内，用来检测车门的锁紧状态，它由一个触点片和一个开关底座组成。
当锁杆推向锁门位置时，位置开关断开，推向开门位置时接通。
即当车门关闭时，此开关断开，当车门打开时，此开关接通。
如图2－45所示为门锁位置开关在车门锁紧和打开时的状态。
图2-45 门锁位置开关的工作情况3.1.3 钥匙操纵开关钥匙操纵开关装在每个前门的钥匙门上，当从外面用钥匙开门或关门时，钥匙控制开关便发出开门或锁门的信号给门锁控制ECU或门锁控制继电器（门锁继电器介绍见相关链接）。
钥匙操纵开关的位置见图2－46所示。
图2-46 钥匙操纵开关的位置3.1.4 行李箱门开启器开关一般该开关位于仪表板下面或驾驶员座椅左侧车厢底板上，拉动此开关便能打开行李箱门。

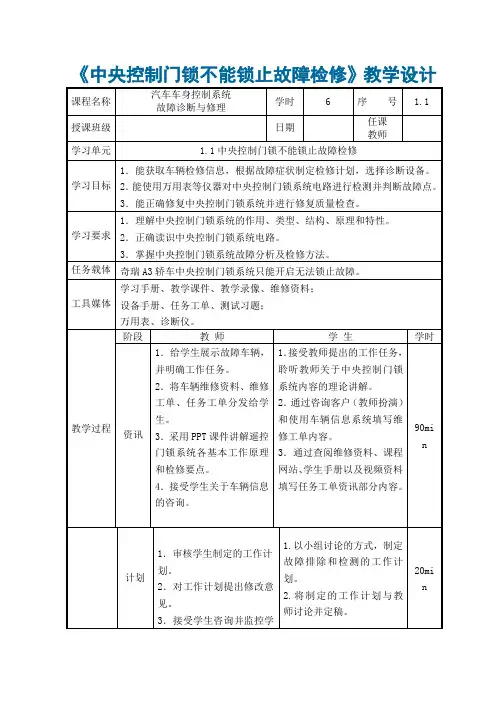

《中央控制门锁不能锁止故障检修》教学设计
（5）钥匙开锁警告开关
（6）门控钥匙开关
（7）点火开关
中控门锁系统组成
1.1.3 中控门锁系统原理
中控门锁的基本原理是通过遥控门锁的发射器发出微弱电波，此电波由汽车天线接收后送至中控门锁系统中的ECU进行识别对比，若识别对比后的代码一致ECU将把信号送至执行器来完成相应的动作。
1.1.4 故障
中央控制门锁无法锁止。
1.1.5中控门锁系统检修
1．电路系统分析。
2．检测继电器，控制开关，电机等。
学习小结
1.中央控制门锁的简介、作用。
2.中央控制门锁的组成及结构。
3.中央控制门锁的工作原理及过程。
4.中央控制门锁的诊断及检修过程。
5.针对中央控制门锁不能锁止的故障实例排除。

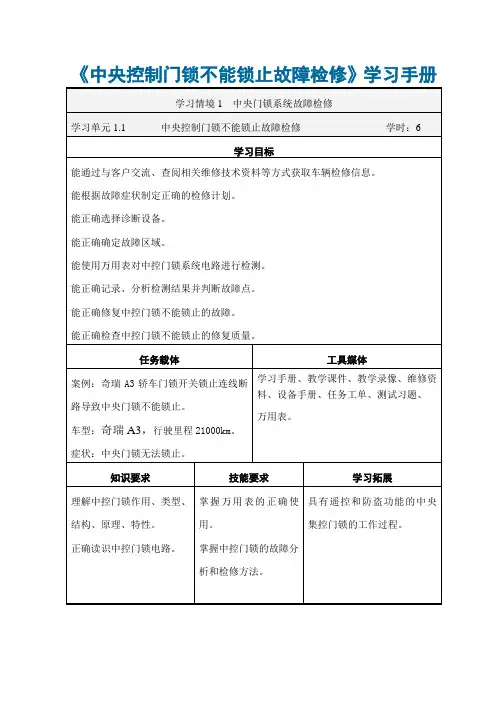

《中央控制门锁不能锁止故障检修》学习手册学习单元1.1 中央控制门锁不能锁止故障检修1.1.1 中央门锁系统简介中央控制门锁是在汽车机械门锁的基础上增加了集中控制功能:统一由驾驶员控制；附加功能:防盗、提醒、遥控；辅助功能:行车自锁(一定速度)。
随着自动化程度（电子技术等应用）不断发展，中控门锁系统也越来越多的被各个厂家作为新车的基本配置。
一、汽车中控门锁的分类汽车电子锁的分类方法很多，既可按照控制部分主要元器件进行分类，也可以按照钥匙编码方式进行分类。
按照锁体的驱动方式可以分为三类。
1．电磁式中控门锁（图1-1）图1-1 电磁式中央门锁2．气动式中控门锁（图1-2）图1-2 气动式中央门锁3．直流电机式中控门锁（图1-3）图1-3 电机式中央门锁二、中控门锁功能1. 所有车门的锁定/解锁功能。
将驾驶员车门锁扣按下时，其他几个车门及行李舱门都能自动锁定；如用钥匙锁门，也可同时锁好其他车门和行李舱门。
将驾驶员车门锁扣拉起时，其他几个车门及行李舱门锁扣都能同时打开；用钥匙开门，也可实现该动作。
2. 两步开锁功能。
在车室内个别车门需打开时，可分别拉开各自的锁扣。
3. 遥控发射来锁门和开门等功能。
4. 应答功能。
5. 发射机操作校验功能。
6. 行李厢门打开功能。
7. 配合防盗系统，实现防盗。
1.1.2 中央门锁系统的结构中控门锁的结构主要分为控制和执行两部分（图1-4）。
1．控制部分（图1-5）控制部分包括:电源、开关、保险装置、中央集成控制模块(BCM/车身控制模块)、继电器/驱动级、显示器和报警器等。
图1-4中央门锁结构图1-5控制部分图标2．执行机构(1)电磁铁式自动车门锁门锁的开启和锁闭均由电磁铁驱动。
结构如图l-6，分别用来开启、锁闭门锁。
门锁集中操作按钮平时处于中间位置，用手按压即可开启或锁闭车门。
优点是结构简单、内部摩擦力小，动作敏捷，操作方便；缺点是耗电，电磁铁质量大,动作时有撞击声。
(2)电动机式自动车门锁该锁由可逆式电动机、传动装置及锁体构成.其工作原理为：由电动机带动齿轮齿条或螺杆螺母进而驱动锁体总成，驱动车门的锁闭或开启：其传动装置如图1-3。
