开关柜安装⼯艺流程施⼯顺序及主要项⽬的施⼯⽅法：⼀．预埋件1.根据⼟建引来的基准线，结合施⼯图纸给予的座标、标⾼进⾏定位、留洞、予埋，由现场项⽬部组成综合预埋组负责⼯程全部预留预埋⼯作；2.所⽤的材质必须试验符合国标，并有⽣产⼚家合格证；管路予埋必须按照图纸施⼯，管⼦弯曲半径要⼤于6D,做好隐蔽⼯程验收记录；3.钢管予埋⼩于φ50,按照国家规范必须⽤丝接,不得⽤套管,且接好跨接；穿线前先扫管,后穿线,穿线时⼀定要带好护⼝,明管敷设做到横平、竖直;4.箱、柜安装,先检查后安装,接地排应明确且明露；5.线与线,线与零、地绝缘电阻必须在国标范围内；6.采⽤流⽔施⼯法,配合⼟建进⾏施⼯,⼯程调试 : 先分项调试后,系统调试,最后整体调试,确保⼯程质量,顺利竣⼯；⼆．电缆桥架安装施⼯⼯艺1.施⼯程序:⽀、吊架制作桥架选型外观检查部分弯通制作⽀吊架安装桥架组装敷设电缆2.桥架选型: 桥架应严格按照图纸的规格型号进⾏施⼯，不得擅⾃改动。
各类弯通及附件，应适合⼯程布置条件，并与桥架配套。
3.外观检查: 桥架产品应有装箱清单，产品合格证及出⼚检验报告。
板材厚度应满⾜下表要求：4.桥架表⾯应平整、光滑、均匀，不起⽪，⽆⽓泡⽔泡。
焊缝表⾯不得有漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。
5.⽀架制作:其制作材料如下:⽀架制作宜采⽤切割机、曲线锯或钢锯进⾏加⼯，不得⽤电焊机或氧⽓⼄炔割眼钻铜。
⽀架制作完⼯，应除绣后再刷上防绣漆，才能安装。
6.弯通制作:电缆桥架部分异形弯头，如果需要进⾏现场加⼯，宜采⽤锯、切、钻、铆等⼿段,不得⽤氧⽓⼄炔割焊,以免破坏油漆。
如果掉漆⾯积⼤于2mm2，应补刷同⾊油漆。
7.⽀吊架安装: 电缆桥架⽔平敷设时，⽀撑跨距⼀般为1.5m～3m，垂直敷设时，固定点间距不宜⼤于2m。
安装前应弹线定位, 安装后应横平竖直。
8.桥架组装:（1）电缆桥架直线段和弯通的侧边均有螺栓连接孔。
当桥架的直线段之间、直线段与弯通之间需要连接时,可⽤直线连接板(直接板)进⾏连接。
一、常用文字符号：电箱符号线路敷设符号常用电气元件文字符号表二、电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆4*150是4芯150平方毫米E70是接地用线为70平方毫米。
你学习一下下面的电缆基础知识就知道了！一、电缆型号由下面字母属性组成（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层三、常用电缆规格型号1、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线)BV -铜芯聚氯乙烯绝缘电缆（电线）BLV-铝芯聚氯乙烯绝缘电缆（电线）BVR-铜芯聚氯乙烯绝缘电缆（电线）BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线）2、低烟无卤系列产品低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃一般分A、B、C、D四类, 例如：WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。
《变电站土建施工方案（高压配电设备安装）》一、项目背景随着经济的快速发展，电力需求不断增长。
为了满足日益增长的电力需求，提高供电可靠性，本次项目将新建一座变电站。
该变电站的建设将为周边地区提供稳定、可靠的电力供应。
本施工方案主要针对变电站的土建施工及高压配电设备安装部分。
项目地点位于[具体地点]，占地面积为[具体面积]。
变电站的主要功能是将高压电能进行变换和分配，以满足不同用户的需求。
二、施工步骤1. 场地平整- 对施工现场进行测量，确定场地的标高和边界。
- 清除场地内的杂物、树木等障碍物。
- 采用推土机、装载机等机械设备进行场地平整，确保场地平整度符合设计要求。
2. 基础施工- 根据设计图纸，进行变电站基础的定位和放线。
- 采用挖掘机进行基础开挖，确保基础的尺寸和深度符合设计要求。
- 在基础底部铺设碎石垫层，以提高基础的承载能力。
- 安装基础钢筋，确保钢筋的规格、数量和间距符合设计要求。
- 浇筑基础混凝土，采用商品混凝土，确保混凝土的质量和强度符合设计要求。
- 在混凝土浇筑过程中，要注意振捣密实，避免出现蜂窝、麻面等质量问题。
3. 主体结构施工- 基础混凝土达到一定强度后，进行主体结构的施工。
- 采用钢模板进行主体结构的支模，确保模板的尺寸和垂直度符合设计要求。
- 安装主体结构钢筋，确保钢筋的规格、数量和间距符合设计要求。
- 浇筑主体结构混凝土，采用商品混凝土，确保混凝土的质量和强度符合设计要求。
- 在混凝土浇筑过程中，要注意振捣密实，避免出现蜂窝、麻面等质量问题。
- 主体结构施工完成后，进行养护，确保混凝土的强度不断增长。
4. 屋面施工- 主体结构施工完成后，进行屋面施工。
- 采用防水卷材进行屋面防水处理，确保屋面的防水性能符合设计要求。
- 安装屋面保温材料，以提高屋面的保温性能。
- 浇筑屋面混凝土，确保屋面的平整度和强度符合设计要求。
5. 高压配电设备安装- 设备到货后，进行设备的验收和检查，确保设备的规格、型号和数量符合设计要求。
A、高低压变配电及动力系统安装1、高低压变配电系统安装工艺流程图：2、成套配电柜(盘）及动力开关柜安装高低压配电柜是电力线路的馈电及保护装置，在整个项目供电中占有很重要的位置，是关键设备.严格执行《电气装置安装工程盘柜及二次回路结线施工及验收规范》(GB50171-92）；做到安全可靠、经济合理、技术先进、整齐美观。
2.1施工程序2.2高低压配电柜运抵施工现场后，由起重吊装班配合用吊车吊到配电室门口平台上，用厚壁钢管将柜滚进屋内，过程中注意要小心轻放。
2.3设备开箱检查：设备和器材到达施工现场后应存放在室内或能避雨、风、沙的干燥场所,安装前应会同建设单位或监理共同进行开箱检查,并做好设备开箱记录。
2。
4在搬运过程中要固定牢靠，防止碰撞，避免元件、仪表及油漆的损坏。
2。
5柜（箱）要安装在基础型钢上时,型钢可根据此电柜的尺寸大小和重量，选用槽钢或角钢制作，制作时应将型钢矫正矫直，接图纸要求预制加工好后，要按施工图纸所标位置配合土建工程预埋,注意基础型钢顶部宜高出室内抹平地面10mm，但手车式成套柜应与抹平地面相平或按产品要求执行。
基础型钢要求预留铁件焊接牢固,并要用水准仪或水平尺找平、找正.其安装允许偏差如下：基础型钢安装完毕应用40×4扁钢在基础型钢的两端分别与接地网进行焊接，焊接面为扁钢宽度的两倍，焊接要牢固，确保基础型钢有良好的接地。
2.6柜（箱)定位安装:柜（箱）应接施工图的布置，接顺序将柜放在基础型钢上，按柜(箱）安装允许偏差的要求，逐台将柜找正、找平,找正时可用0.5mm铁片进行调整，但每处垫片最多不能超过三片，然后接柜固定螺孔尺寸，在基础型钢上用手电钻钻孔，用镀锌螺栓固定。
柜（箱）安装允许偏差:柜（箱)接地应牢固良好，每台柜(箱）单独与基础型钢，做接地连接,每台柜(箱)从后面左下部的基础型钢焊上鼻子，用Φ6mm2铜线与柜上的接地端子连接牢固。
2.7柜（箱）内二次回路结线和电缆连接:柜（箱）内二次回路结线制造时大部分已完成，只有少量的联锁信号线等需要结线，注意二次回路接地应设置专用接地螺栓;引入柜（箱）内的电缆应排列整齐,编号清晰,避免交叉，并要固定牢固,不使端子排受力；铠装电缆在进入柜（盘）后，应将钢带切断，钢带端部应扎紧，并将钢带接地.2。
高压开关柜安装施工方案1、编写依据工程概况本电气工程应在土建施工作业队完成高压柜底座开孔作业后进行，在开空处新增两台高压开关柜AA1,AA3。
其中AA1替代原有14H柜（二活线）为开关站提供备用电源，AA3为1#活性窑变压器提供电源。
3、作业准备施工组织机构项目经理：秦华斌作业长：邓斌海技术负责人：贾继亮安全员负责人：邓斌海施工负责人：毛又准人员配备工器具及仪器仪表配置4、作业流程作业（工序）流程图5、作业方法施工准备技术准备：按规程、厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性；人员组织：技术负责人、安装负责人、安全质量负责人和技术工人；机具的准备：按施工要求准备机具并对其性能及状态进行检查和维护；施工材料准备：焊条、螺栓、油漆等。
基础检查用经纬仪及钢卷尺对开关柜基础进行核对尺寸，检查基础槽钢长度、宽度、标高及相对位置是否符合设计要求，以及检查基础槽钢的直线度和水平度，误差不得超过允许值；检查高压及控制电缆的孔洞是否对应开关柜的排列布置。
清除基础槽钢面上的灰砂，完成槽钢的接地工作，测量基础槽钢的水平度和不直度，找出最高点，并标注高差，开关柜宜从中间开始就位。
搬运及开箱检查现场搬运盘柜（1）开关柜的搬运设专人指挥，配备足够的施工人员，以保证人身和设备安全。
（2）根据现场情况，设备的搬运、移动采用推车进行。
搬运时，用吊车将开关柜吊到推车上，然后一人拉推车的把手，3人合力推柜体，1人专门负责观察推车行走的路线，防止推车的轮子掉到孔洞里及防止柜体倾覆。
（3）盘柜搬运时应按图纸将盘柜按顺序摆放，以方便下一步盘柜的就位安装。
设备检查时厂家、监理及业主代表应在现场。
检查的主要内容：检查表面有无刮伤或撞击痕迹，对照设计图纸及核对到货清单、检查设备型号、规格、数量是否相符，以及随柜而到的有关附件、备件、仪表、仪器、专用工具的数量及规格与清单是否相符；特别对于瓷瓶等瓷件更应该认真检查有无变形、破损、受潮；检查厂家出厂技术文件是否齐全；如在检查中发现的缺损件、厂家资料不齐全等应在开箱检查记录上填好，由在场厂家、监理及业主代表签名见证，通知物资供应部门补回。
可编辑修改精选全文完整版高低压变配电安装工程施工施工方案（含安装方案验收方案）目录2.1.施工流向和施工顺序 (2)2.2.施工阶段划分 (2)2.3.施工方法和施工机械选择 (2)2.3.1、高压开关柜安装 (2)2.3.2、电力变压器安装 (4)2.3.3、低压配电柜、电箱安装 (5)2.3.4、电缆桥架安装 (7)2.3.5、电力电缆施工 (8)2.3.6、系统保护调试 (11)2.4.安全生产和文明施工设计 (12)2.5.安全技术组织措施 (15)2.6.重要施工方案和特殊施工工序的安全过程控制 (16)2.7.文明施工的目标、组织机构和实施方案 (18)2.8.文明施工实施方案 (19)2.9.文明施工考核、管理办法 (20)2.10.节能措施和办法 (20)2.1.施工流向和施工顺序本工程遵循“先地下，后地上”的原则组织施工，拟先进行基础工程施工，同时进行电气设备安装。
基础施工完毕后进行附属工程施工，包括电缆桥架、线管、开关、照明等的施工。
为加快工程进度，在满足施工合理程序的前提下，尽量利用一切工作面，实行平面流水立体交叉作业，使各项工作有序地交叉穿插进行。
2.2.施工阶段划分第一阶段：施工准备、临时设施本阶段主要包括图纸会审，技术交底，施工方案审核及材料计划上报，临时设施施工，临水临电安排，施工人员及机械设备动员进场。
第二阶段：放线测量本阶段主要包括设备等安装工序必须的放线测量工作，确保之后安装位置正确。
第三阶段：安装施工阶段本阶段包括室内外桥架线管施工、设备安装工程施工、电缆敷设等工作，重点协调各专业之间交叉作业。
第四阶段：设备调试、系统调试本阶段主要进行设备单体调试、系统调试、整体联动调试等工作，为投运作好必须的保证措施。
第五阶段：收尾消缺、竣工验收本阶段主要进行整体消缺，为系统投运作准备。
第六阶段：整体投运、移交2.3.施工方法和施工机械选择本工程涉及专业工种多而全，包含了高、低压开关柜、变压器、高、低压电缆、配电箱、开关、设备安装调试、照明、电缆桥架线管、集抄系统等工作。

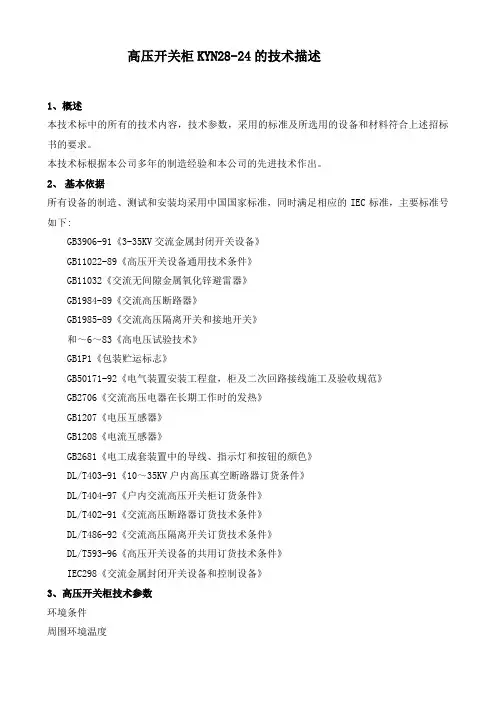

高压开关柜KYN28-24的技术描述1、概述本技术标中的所有的技术内容，技术参数，采用的标准及所选用的设备和材料符合上述招标书的要求。
本技术标根据本公司多年的制造经验和本公司的先进技术作出。
2、基本依据所有设备的制造、测试和安装均采用中国国家标准，同时满足相应的IEC标准，主要标准号如下:GB3906-91《3-35KV交流金属封闭开关设备》GB11022-89《高压开关设备通用技术条件》GB11032《交流无间隙金属氧化锌避雷器》GB1984-89《交流高压断路器》GB1985-89《交流高压隔离开关和接地开关》和～6～83《高电压试验技术》GB1P1《包装贮运标志》GB50171-92《电气装置安装工程盘，柜及二次回路接线施工及验收规范》GB2706《交流高压电器在长期工作时的发热》GB1207《电压互感器》GB1208《电流互感器》GB2681《电工成套装置中的导线、指示灯和按钮的颜色》DL/T403-91《10～35KV户内高压真空断路器订货条件》DL/T404-97《户内交流高压开关柜订货条件》DL/T402-91《交流高压断路器订货技术条件》DL/T486-92《交流高压隔离开关订货技术条件》DL/T593-96《高压开关设备的共用订货技术条件》IEC298《交流金属封闭开关设备和控制设备》3、高压开关柜技术参数环境条件周围环境温度上限+45℃下限-15℃海拔不超过1000m环境温度：月平均相对湿度不大于90%日平均相对湿度不大于95%饱和蒸汽压日平均不大于月平均不大于地震烈度及加速度不大于8度水平加速度：垂直加速度：适用于Ⅲ级污秽场所工程条件：安装地点：户内安装方式：地脚螺栓、焊接4、高压开关柜基本技术参数型号：KYN28-24外形尺寸：1000X1860X2450额定频率：50Hz额定电压：24kV额定电流：1250A额定主母线电流：1250A额定热稳定电流：额定动稳定电流（峰值）：80kA额定热稳定时间：4s额定开断电流：外壳防护等级IP4X，断路器室门打开时IP2X额定绝缘水平工频耐受电压lmin：对地：50/65kV隔离断口间：64/79kV雷电冲击耐受电压：对地：95kV隔离断口间：125kV5、KYN28-24开关柜技术说明概述:开关柜系24千伏三相交流50Hz单母线及单母线分段系统的成套配电装置。
《变电站土建施工方案（高压配电设备安装）》一、项目背景随着经济的快速发展，对电力的需求日益增长。
为了满足不断增长的电力需求，提高供电可靠性，本变电站的建设显得尤为重要。
该变电站将承担着为周边地区提供稳定、可靠电力的重要任务。
本项目位于[具体地点]，占地面积[具体面积]。
变电站的土建施工包括高压配电设备的安装，这是整个变电站建设的关键环节之一。
高压配电设备的安装质量直接关系到变电站的安全运行和供电可靠性。
二、施工步骤1. 施工准备- 组织施工人员熟悉施工图纸和技术规范，进行技术交底。
- 准备施工所需的材料、设备和工具，确保其质量符合要求。
- 对施工现场进行清理和平整，确保施工场地满足施工要求。
- 搭建施工临时设施，如临时工棚、仓库等。
2. 基础施工- 根据设计图纸进行基础放线，确定基础的位置和尺寸。
- 进行基础开挖，确保基础的深度和尺寸符合设计要求。
- 对基础进行垫层施工，采用混凝土垫层，确保基础的平整度。
- 进行基础钢筋绑扎和模板安装，确保钢筋的规格、数量和位置符合设计要求，模板的安装牢固、平整。
- 进行基础混凝土浇筑，采用商品混凝土，确保混凝土的质量和浇筑的密实度。
- 对基础进行养护，确保基础的强度达到设计要求。
3. 设备安装- 高压开关柜安装- 根据设计图纸确定高压开关柜的位置和排列方式。
- 对高压开关柜进行开箱检查，检查设备的型号、规格、数量和质量是否符合要求。
- 进行高压开关柜的基础槽钢安装，确保基础槽钢的水平度和垂直度符合要求。
- 将高压开关柜吊装到基础槽钢上，调整好位置和水平度，进行固定。
- 进行高压开关柜的母线连接，确保母线的连接牢固、接触良好。
- 进行高压开关柜的二次接线，确保二次接线的正确、牢固。
- 变压器安装- 根据设计图纸确定变压器的位置和安装方式。
- 对变压器进行开箱检查，检查设备的型号、规格、数量和质量是否符合要求。
- 进行变压器基础的施工，确保基础的强度和尺寸符合要求。
高、低压设备安装规范一、工艺流程设备开箱检查→设备搬运吊装→柜（盘）稳装→柜（盘）母线安装→柜（盘）二次回路接线→柜（盘）试验调整→母线试验→具备送电条件二、设备开箱检查1、按照设备清单、施工图纸及设备技术资料，核对开关柜本体及内部配件、备件规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全。
2、柜（盘）本体外观检查应无损伤及变形，油漆完整无损；各配件布置整齐，符合设计要求。
3、柜（盘）内部检查：电气装置及元器件、保护装置、仪表、绝缘瓷件齐全符合确认的图纸及技术协议要求，无损伤、裂纹等缺陷三、设备搬运1、设备运输：由根据设备重量、距离长短可采用汽车、汽车吊配合运输，叉车、人力推车运输或滚杠运输。
2、设备运输、吊装时注意事项：设备吊点。
柜（盘）顶部有吊环者，吊索应穿在吊环内，无吊环者吊索应挂在四角主要承力结构处，不得将吊索吊在设备部件上。
吊索绳长应一致，以防柜体变形或损坏部件。
汽车运输时，必须用麻绳将设备与车身固定牢，开车要平稳。
四、柜（盘）安装1、基础型钢安装：按图纸要求预制加工基础型钢架并刷好防锈漆。
（安装前由土建施工完成）；按图纸施工位置，将预制好的基础型钢架放在预留铁件上，用水平仪或水平尺找平，然后将基础型钢架、预埋铁件等用电焊焊牢，最终基础型钢顶部宜高出抹平地面10mm-20mm。
基础型钢与地线连接。
焊点要凃防锈漆。
2、柜（盘）稳装：柜（盘）安装：按施工图纸布置，按柜体布置图将柜放在基础型钢上。
柜（盘）就位：找正、找平后，柜体与柜体，柜体与侧挡板均用螺丝连接固定。
柜（盘）接地：每台柜（盘）单独与基础型钢连接。
3、母线安装母线材质、尺寸及截面积应符合设计要求。
所有柜内母线应进行绝缘化处理。
母线接头处应处理良好，防止产生应力；各相间距离应符合要求：35KV≧340mm,20KV≧225mm,10KV≧125mm,0.4KV≧20mm.五、送电前准备工作1、一般应由建设单位备齐试验合格的验电器、绝缘鞋、绝缘手套、临时接地编织铜线、绝缘胶垫、粉末灭火器等。
北京市供电公司关于印发《居民住宅区入楼配电室设计细则（试行）》的通知京供业扩[2003]4号关于印发《居民住宅区入楼配电室设计细则（试行）》的通知电缆处、各区县供电分公司：为满足大型居民住宅区，单体建筑较大的住宅楼公用配电室的设计要求，依据《北京电网规划设计技术原则》及《住宅小区配电室入楼设计技术原则（试行）》（京供[2001]121号）的要求，结合北京地区的具体情况，编制了《居民住宅区配电室入楼设计实施细则（试行）》（以下简称《细则（试行）》），现予颁布，望有关单位在新建居民住宅区公用配电室的设计、审图、验收时遵照执行，各远郊区、县分公司参照执行。
为保证《细则（试行）》实用有效，在文稿形成后，曾多次征求设计单位的意见，并在公司内组织了运行、设计单位和职能部门的讨论会，但仍可能有不完善之处，望及时将执行中发现的问题反馈业扩管理处。
附件：《居民住宅区配点室入楼设计实施细则（试行）》二00三年四月十六日居民住宅区入楼配电室设计细则（试行）1 总则1.1 为进一步贯彻执行《北京电网规划设计技术原则》及京供计[2001]121号《住宅小区配电室入楼设计技术原则（试行）》文件的要求，结合北京地区建筑特点和供电设施的要求，特制定《居民住宅区入楼配电室设计细则》（以下简称“细则”）。
1.2 本细则适用于居民住宅区新建的或改造的入楼配电室设计。
1.3 本细则所指配电室与其所在的建筑同时建设。
配电室一般应考虑建在首层或地下一层，配电室可与汽车库等同层建设。
1.4 考虑到电力设备的噪声等影响，配电室的上方不应是居民住宅，有条件时应适当远离居民住宅。
1.5 配电室设计除须满足本细则规定外，亦应满足国家各供电设计规范的要求。
1.6 本细则按单体建筑3万平方米住宅楼设计举例，实际工程中，可参照“举例”调整设计。
2 建设规模2.1 单体建筑约3万平方米的住宅楼，配电室可按如下配置：装设两台变压器（注1），变压器可考虑通用外壳；高压环网柜为2进线、2馈线、2变压器，高压不联络；低压为单母线分段，每段母线出线3-4回路，每回路电缆截面为240平方毫米，预留适当的公用设施出线及备用出线开关，配电室低压出线按不超过8回路设计。
目 录一、总则 (4)1.1 概述 (4)1.2 标准及规范 (5)1.3 运行条件 (5)二、技术参数/控制和操作元件 (5)三、开关柜及其主要部件的结构及功能 (6)3.1 开关柜的结构及主要部件 (6)3.2 开关柜绝缘气体系统 (7)3.3 真空断路器 (8)3.4 三工位开关 (9)3.5 高压部件的连接 (11)3.6 各种测量值的监测 (11)3.7 智能控制及保护单元 (11)四、运输及储存 (11)4.1 交付条件 (11)4.2 包装 (12)4.3 运输 (12)4.4 交付 (13)4.5 中间储存 (13)五、开关柜的现场安装 (14)5.1 安装现场的一般要求 (14)5.2 紧固件 (14)5.3 开关柜基础框架 (14)5.4 开关柜的安装与拼接 (17)5.5 电压互感器的安装 (21)5.6 避雷器的安装 (22)5.7 电缆的连接 (22)5.8 电缆室内部的一次元器件安装先后顺序 (23)5.9 最后检查 (23)6.1 调试 (24)6.1.1 准备工作 (24)6.1.2 启动 (24)6.2 开关柜的操作 (25)6.2.1 断路器的操作 (26)6.2.2 三工位开关的操作 (27)6.2.3 标准开关柜的操作 (29)6.2.4 开关柜接地操作补充说明 (33)6.3 防误操作保护/联锁 (33)6.3.1 联锁概述 (33)6.3.2 断路器与三工位开关联锁功能 (34)6.4 状态显示与监视 (34)6.4.1 绝缘气体监视 (34)6.4.2 电流、电压信号监视 (34)6.4.3 开关柜运行状态的显示和监视 (34)6.5 试验 (34)6.6 测试程序 (35)6.6.1 主回路断电下的测试 (35)6.6.2 主回路相序测试 (35)6.6.3 高压电缆 (35)6.6.4 注入一次电流时的保护测试 (35)七、开关柜的维护 (38)7.1 概述 (38)7.2 使用范围 (38)7.3 检查及保养 (38)7.4 润滑说明 (40)八、绝缘气体 (42)8.1 气体压力监测 (42)8.2 充气、排气通道 (42)8.4 检查气体含水量 (42)8.5 排气体 (42)8.6 充气体 (43)8.7 泄漏检查 (43)8.8 内部燃弧故障 (43)九、维修 (44)9.1 断路器部件及附件的更换 (44)9.2 检查装置的尺寸精度 (44)9.3 表面修复 (44)十、附录 (44)10.1 导体接触表面的处理 (44)10.2 密封面 (45)10.3 辅助材料 (45)一、总则1.1 概述开关柜的基本特点：--额定电压40.5kV--金属铠装，三相共箱、相间分隔--采用气体绝缘--密封的气体绝缘母线及三工位开关室--密封的气体断路器室--基于微处理（一体化）的保护及系统技术--采用电磁感应式或电子式互感器满足测量要求--户内安装--工厂内装配--已通过型式试验--均通过出厂试验基本柜型：--进线柜--出线柜--馈线柜--母线联络柜--PT柜柜内设备：--真空断路器--母线系统--隔离／接地开关（三工位开关）功能：母线连接、隔离、接地。
KYN28A-12铠装移开式金属封闭开关设备安装使用与维护手册XXXXXX设备有限公司始终安全第一在开关设备安装使用前请先仔细阅读本说明书开关设备只能安装在适合于电气设备工作的户内场所；确保由专职电气人员进行安装、操作和维护；必须保证现场电气设备的联接条件和工作规程的适用性和安全性；有关开关设备的一切操作，都要遵守说明书中的相应规定；危险要特别注意说明书中标有这个危险标志的注意事项；不要超出开关设备在正常工作条件下的技术参数的规定值；使用说明书应放在所有与安装、操作和维护有关人员能方便地拿到的地方；用户的专职人员应对所有影响工作安全的事项负责，并正确管理开关设备；若对本说明书尚有疑问，我们将提供进一步的资询。
目录页码1.总则 4 1.1 概述 4 1.2 标准和规范 4 1.3 工作条件 4 1.3.1 正常工作条件 4 1.3.2 工特殊工作条件 4 1.3.3 注意事项 52 技术参数 5 2.1 电气参数 5 2.2 耐内部故障电弧性能 5 2.3 外形尺寸和重量 53 结构概述7 3.1 基本结构7 3.2 外壳和隔板7 3.3 开关柜内的小室7 3.4 防止误操作的联锁/保护84 运输和保管12 4.1 交付条件12 4.2 包装12 4.3 运输12 4.4 交货和中间保管135 开关柜的现场安装14 5.1 安装现场的一般要求14 5.2 配电室平面布置基本方案14 5.3 基础14 5.3.1 以配电室地板作为基础14 5.3.2 在混凝土地坪上的基础框架14 5.4 开关柜的安装与拼接15 5.5 母线的安装联接16 5.6 电力电缆和控制电缆的联接16 5.7 接地铜排的联接17 5.8 安装工作的收尾17目录页码6 开关柜的运行21 6.1 起动21 6.1.1 准备工作21 6.1.2 起动21 6.2 开关柜的操作22 6.2.1 断路器手车22 6.2.2 断路器23 6.2.3 接地开关23 6.2.4 电缆室门24 6.2.5 电气/机械的指示/监控装置247 维护25 7.1 概述25 7.2 检查和保养25 7.3 修理26 7.3.1 一般性修理26 7.3.2 更换元件27 7.4 备件27版权所有，禁止将本说明书的全部或部分，以任何形式提供给第三者。
10kV土建配电站0.4~10kV开关柜技术规范1 范围本标准规定了10kV土建配电站内0.4~10kV开关柜工作条件,基本参数,技术要求,标志,包装,运输。
本技术条件适用于天津市电力公司公用配电网10kV土建配电站。
本规范根据天津电力公司的具体情况提出，本规范中凡标明参数数值的是作为特殊强调的条款，未标明的按相关国家标准、行业标准执行。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB4208-93 外壳防护等级 (IP代码 )GB3906-91 3~35kV交流金属封闭开关设备GB/Tl1022-1999 高压开关设备和控制设备标准的共同技术要求GB16926-1997 交流高压负荷开关一熔断器组合电器GB 3804-90 3～63kV交流高压负荷开关GB7251.1-1997 低压成套开关设备和控制设备GB14048.2-2001 低压开关设备和控制设备DL/T 593—1996 高压开关设备的共用订货技术导则DL404-91 户内交流高压开关柜订货技术条件3 使用条件3.1 海拔高度：≤1000m。
3.2 年最高气温：+40℃(24h平均值不超过35℃)。
3.3 年最低气温：-15℃。
3.4 环境湿度：月相对湿度平均值不大于90%，日相对湿度平均值不大于95%。
3.5 污秽等级：IV类污秽区。
3.6 地震烈度：8度, 水平加速度0.15g。
3.7 特殊情况另行议定。
4 设备名称、规格4.1 设备名称 :10kV土建配电站、开闭站内0.4~10kV开关柜。
4.2 10kV采用SF6环网负荷开关柜。
0.4kV采用GGD系列或MNS系列低压配电柜。
5 技术参数:5.1 10kV环网负荷开关柜主要电气参数——额定电压12kV。
高低压开关柜配电箱安装工程施工方案XX工程公司年月日一、施工准备（一）作业条件1、墙体结构已弹出施工水平线。
2、安装配电箱所需的木砖及铁件巳预埋。
3、随土建结构预留的暗装配电箱的安装位置正确,大小合适。
4、暗装配电箱箱体时,安装箱体墙面的抹灰应全部完成。
暗装配电箱盘芯及贴脸时,土建装修的抹灰、喷浆及油漆应全部完成。
5、明装配电箱时,土建装修的抹灰、喷浆及油漆应全部完成。
（二）材料要求1、建筑电气工程中安装的高压成套配电柜、控制柜(屏、台)应有出厂合格证、生产许可证和试验记录。
低压成套配电柜、动力、照明配电箱(盘、柜)除上述质量证明文件外,还应有“CCC”认证标志及认证证书复印件。
2、动力、照明配电箱、低压柜,不同厂家、不同规格的出厂合格证应各备一张。
低压进线冗接箱或分支柜,多层进户分界开关柜,不同厂家、不同规格的合格证应各备一张。
3、产品进场后先进行外观检查:箱体应有一定的机械强度,周边平整无损伤,油漆无脱落。
然后进行开简检验:箱内各种器具应安装牢固,导线排列整齐,压接牢固,二层底板厚度不小于1.5mm,且不得用阻燃型塑料板做二层底板。
各种断路器进行外观检验,调整及操作试验。
4、配电箱不应采用可燃材料制作；在干燥无尘的场所,采用的木制配电箱应经阻燃处理。
5、镀锌制品(支架、横担、接地极、避雷用型钢等)和外线金具应有出厂合格证和镀锌质量证明书。
（三）主要机具1、铅笔、卷尺、水平尺、方尺、线坠等。
2、手锤、錾子、剥线钳、尖嘴钳、压接钳、电钻、液压开孔器、锡锅、锡勺、电工常用工具等。
二、质量要求（一）高压开关柜质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
续表（二）低压成套柜(屏、台)质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
（三）照明配电箱(盘)质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
