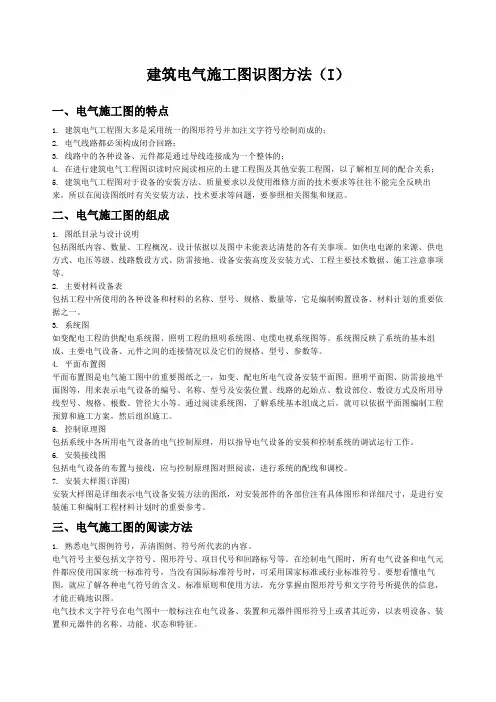

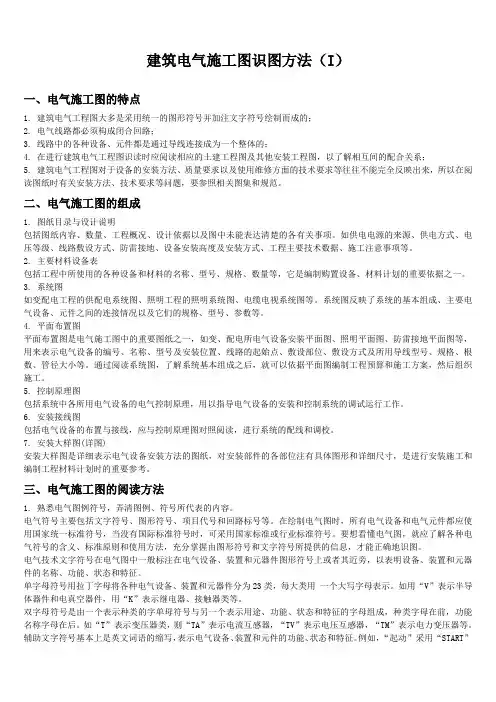

建筑电气施工图识图方法(I)一、电气施工图的特点1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的;2. 电气线路都必须构成闭合回路;3. 线路中的各种设备、元件都是通过导线连接成为一个整体的;4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图,以了解相互间的配合关系;5. 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来,所以在阅读图纸时有关安装方法、技术要求等问题,要参照相关图集和规范。
二、电气施工图的组成1. 图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。
如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
2. 主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等,它是编制购置设备、材料计划的重要依据之一。
3. 系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。
系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
4. 平面布置图平面布置图是电气施工图中的重要图纸之一,如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等,用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。
通过阅读系统图,了解系统基本组成之后,就可以依据平面图编制工程预算和施工方案,然后组织施工。
5. 控制原理图包括系统中各所用电气设备的电气控制原理,用以指导电气设备的安装和控制系统的调试运行工作。
6. 安装接线图包括电气设备的布置与接线,应与控制原理图对照阅读,进行系统的配线和调校。
7. 安装大样图(详图)安装大样图是详细表示电气设备安装方法的图纸,对安装部件的各部位注有具体图形和详细尺寸,是进行安装施工和编制工程材料计划时的重要参考。

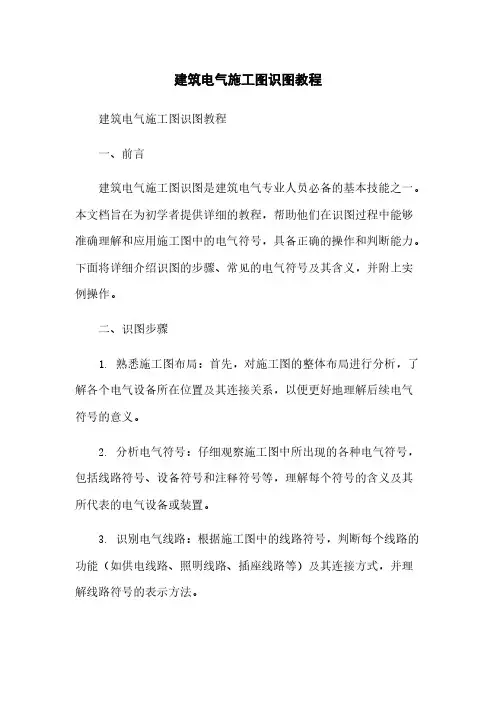

建筑电气施工图识图教程建筑电气施工图识图教程一、前言建筑电气施工图识图是建筑电气专业人员必备的基本技能之一。
本文档旨在为初学者提供详细的教程,帮助他们在识图过程中能够准确理解和应用施工图中的电气符号,具备正确的操作和判断能力。
下面将详细介绍识图的步骤、常见的电气符号及其含义,并附上实例操作。
二、识图步骤1. 熟悉施工图布局:首先,对施工图的整体布局进行分析,了解各个电气设备所在位置及其连接关系,以便更好地理解后续电气符号的意义。
2. 分析电气符号:仔细观察施工图中所出现的各种电气符号,包括线路符号、设备符号和注释符号等,理解每个符号的含义及其所代表的电气设备或装置。
3. 识别电气线路:根据施工图中的线路符号,判断每个线路的功能(如供电线路、照明线路、插座线路等)及其连接方式,并理解线路符号的表示方法。
4. 梳理电气设备:通过施工图中的设备符号,了解每个电气设备的种类及其功能,并能够区分主要设备和辅助设备,如开关、照明灯具、插座等。
5. 解读注释说明:施工图中通常有一些注释说明,包括文字说明、数字标记等,这些注释对于更好地理解电气图纸至关重要,需要细读并理解其含义。
三、常见的电气符号及其含义1. 线路符号:线路符号是电气图纸中最基本的符号,用来表示不同种类的线路,如直线、弯线、悬挂式线路等。
2. 设备符号:设备符号用于表示各种电气设备,如开关、灯具、插座等,在施工图中通常用简化的图形来表示。
3. 注释符号:注释符号用于提供更详细的说明和标示,如电线尺寸、电流限制等重要信息。
四、示例操作下面通过一个示例来演示如何进行建筑电气施工图的识图。
1. 确定线路:根据施工图中的线路符号,标示出不同功能的线路,如照明线路、插座线路等。
2. 识别设备:通过施工图中的设备符号,辨认出不同的电气设备,如开关、灯具、插座等。
3. 理解连线关系:根据施工图中的线路符号和设备符号,判断不同设备之间的连线关系,如开关与照明灯具的连接方式。

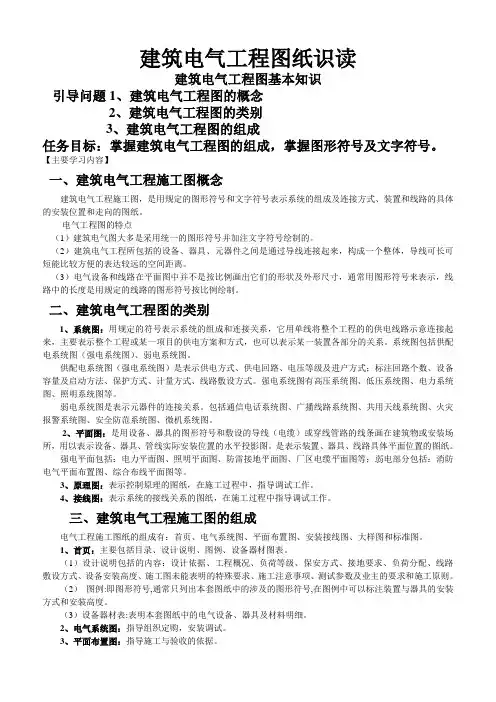

建筑电气工程图纸识读建筑电气工程图基本知识引导问题1、建筑电气工程图的概念2、建筑电气工程图的类别3、建筑电气工程图的组成任务目标:掌握建筑电气工程图的组成,掌握图形符号及文字符号。

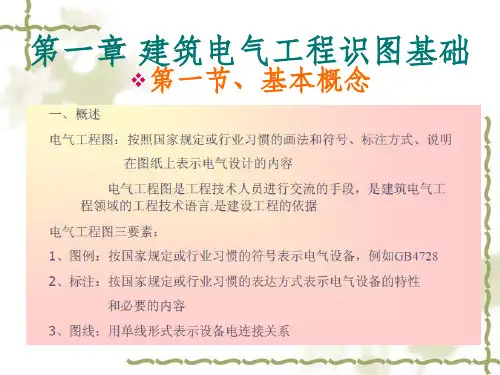

【主要学习内容】一、建筑电气工程施工图概念建筑电气工程施工图,是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。
电气工程图的特点(1)建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。
(2)建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来,构成一个整体,导线可长可短能比较方便的表达较远的空间距离。
(3)电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸,通常用图形符号来表示,线路中的长度是用规定的线路的图形符号按比例绘制。
二、建筑电气工程图的类别1、系统图:用规定的符号表示系统的组成和连接关系,它用单线将整个工程的的供电线路示意连接起来,主要表示整个工程或某一项目的供电方案和方式,也可以表示某一装置各部分的关系。
系统图包括供配电系统图(强电系统图)、弱电系统图。
供配电系统图(强电系统图)是表示供电方式、供电回路、电压等级及进户方式;标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。
强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。
弱电系统图是表示元器件的连接关系。
包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。
2、平面图:是用设备、器具的图形符号和敷设的导线(电缆)或穿线管路的线条画在建筑物或安装场所,用以表示设备、器具、管线实际安装位置的水平投影图。
是表示装置、器具、线路具体平面位置的图纸。
强电平面包括:电力平面图、照明平面图、防雷接地平面图、厂区电缆平面图等;弱电部分包括:消防电气平面布置图、综合布线平面图等。
3、原理图:表示控制原理的图纸,在施工过程中,指导调试工作。
建筑电气施工图识图方法(I)一、电气施工图的特点1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的;2. 电气线路都必须构成闭合回路;3. 线路中的各种设备、元件都是通过导线连接成为一个整体的;4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图,以了解相互间的配合关系;5. 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来,所以在阅读图纸时有关安装方法、技术要求等问题,要参照相关图集和规范。
二、电气施工图的组成1. 图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。
如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
2. 主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等,它是编制购置设备、材料计划的重要依据之一。
3. 系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。
系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
4. 平面布置图平面布置图是电气施工图中的重要图纸之一,如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等,用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。
通过阅读系统图,了解系统基本组成之后,就可以依据平面图编制工程预算和施工方案,然后组织施工。
5. 控制原理图包括系统中各所用电气设备的电气控制原理,用以指导电气设备的安装和控制系统的调试运行工作。
6. 安装接线图包括电气设备的布置与接线,应与控制原理图对照阅读,进行系统的配线和调校。
7. 安装大样图(详图)安装大样图是详细表示电气设备安装方法的图纸,对安装部件的各部位注有具体图形和详细尺寸,是进行安装施工和编制工程材料计划时的重要参考。
