10、电气识图的基础知识(精)

图8.1 常见电气图形
常见的线路敷设方式如表8.1所示。表8.1 线路敷设方式的标注
名称穿焊接钢管敷设穿硬塑料管敷设电缆桥架敷设塑料线槽敷设穿金属软管敷设直接埋设标注文字符号 SC PC CT PR CP DB 名称穿电线管敷设穿阻燃半硬聚氯乙烯管敷设金属线槽敷设用钢索敷设穿聚氯乙烯塑料波纹电线管敷设电缆沟敷设标注文字符号 MT FPC MR M KPC TC
第8章建筑电气专业识图
内容提要
本章围绕本教材给出的某高层综合楼范例，介绍建筑电气专业识图的有关内容，包括：识图的一些基础知识、建筑电气专业施工图图纸内容、建筑电气专业施工图识图图例。教学目标：了解电气图的构成、种类和特点；掌握建筑电气专业施工图识图方法；掌握建筑电气专业施工图图例；能看懂建筑电气专业施工图图纸；
8.1 电气识图的基础知识根据最新国家标准电气图形符号绘制的各种电气工程图是各类电气工程技术人员进行沟通、交流的共同语言。在设计、安装、调试和维修管理电气设备时，通过识图，可以了解各电器元件之间的相互关系以及电路工作原理，为正确安装、调试、维修及管理提供可靠的保证。要做到会看图和看懂图，首先应掌握识图的基本知识，即应当了解电气图的构成、种类、特点等，同时应掌握电气工程中常用的最新国家标准图形符号，了解这些符号的意义。其次，还应掌握识图的基本方法和步骤等相关知识。
8.1.2 电气施工图的组成 5. 控制原理图包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。 6. 安装接线图包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。 7. 安装大样图(详图) 安装大样图是详细表示电气设备安装方法的图纸，对安装部件的各部位注有具体图形和详细尺寸，是进行安装施工和编制工程材料计划时的重要参考。

建筑电气工程施工图的识图ppt课件

施工图是工程预算和结算的基础
02
根据施工图可以确定电气设备的数量、规格和安装工程量，从而进行准确的工程预算和结算。
施工图是验收和维护的参考
03
建筑电气工程施工图也是工程验收和维护的重要参考，可以帮助验收人员和维护人员了解设备的布局和配线情况，确保工程的正常运行。
建筑电气工程施工图重要性
详细列出了工程中所需的电气设备和材料的名称、型号、规格、数量等信息。
综合布线系统是建筑物内信息通信网络的基础设施，支持语音、数据、图像等多种信息传输。
综合布线系统概述
了解综合布线系统的组成部分，包括工作区子系统、水平子系统、垂直子系统、设备间子系统等。
系统架构组成
掌握各种布线材料（如双绞线、光纤等）和设备（如配线架、交换机等）的选型原则及性能参数。
布线材料及设备选型
关键知识点总结回顾
1Hale Waihona Puke 23分析住宅楼电气工程施工图的特点、设计思路及常见问题。
住宅楼电气工程施工图解读
探讨商业综合体电气系统的设计难点、解决方案及优化建议。
商业综合体电气系统案例分析
分析工业厂房动力与照明系统的配置、选型及施工注意事项。
工业厂房动力与照明系统实例
实际案例分析分享
绿色环保理念融入设计
安装接线图
02
01
03
04
05
建筑电气工程施工图组成要素
02
基础知识与符号解读
包括各种电气设备、元件、线路等在图纸上的表示方法，如变压器、电动机、开关、灯具等。
电气图形符号
对电气图形符号进行文字标注，包括设备名称、型号、规格、数量等信息，以便准确识别和理解图纸内容。
标注方法
电气图形符号及标注方法

建筑电气工程施工图的识图PPT课件

✓ 照明系统由照明器、照明线路、照明控制电器及保护电器等组成。
精选PPT课件
17
§1.3 建筑电气照明系统
1.3.1 基本组成
1.电气系统
❖ 是指电能的产生、输送、分配、控制和消耗
使用的系统，是由电源、导线、控制和保护
设备（开关的熔断器）、用电设备（各种照
明灯具等）组成。如图1—13所示。图中包
d ：灯泡容量，W
e ：灯具安装高度
f ：灯具安装方式
(X吸顶，B壁安，G吊杆式，L吊链式，R：嵌入式)
L：光源种类
例：
2 230 L 表示：2套灯，每套有30W的灯管2个，
2.8
吊精链选P式PT课安件装，安装高度为2.8m 14
8、电气工程系统图的识读：
⑴ 识读程序：先看图纸目录，再看施工说明，了解图例符号，系统结合平面。
绝缘材料(V为聚氯乙烯塑料绝缘，
X为橡胶绝缘)
导体材料(L为铝芯，铜芯省略)
表示布线用的电线
导线的性能 (ZR：表示阻燃，NH表示耐火
)
精选PPT课件
3
BV：铜芯塑料绝缘线 BX：铜芯橡胶绝缘线 BLV：铝芯塑料绝缘线 BVV：铜芯塑料绝缘护套线 BLVV：铝芯塑料绝缘护套线
例：BV— 2.5
BVV— 4
N7
L1L2L3
N8 空调插座
L1L2L3 L3
备用
19
2.照明系统
❖ 是指光能的产生、传播、分配（反射、折射和透射）和消耗吸收的系统，由电源、控制器、室内空间、建筑内表面、建筑形状、工作面等组成。
精选PPT课件
－建筑电气施工图的识读
精选PPT课件
1
建筑电气施工图的识读

建筑电气工程图基本知识及识图

目录一建筑电气工程图基本知识 (2)（一）、建筑电气工程施工图概念 (2)（二）、建筑电气工程图的类别 (3)（三）、建筑电气工程施工图的组成 (3)二电气工程图的识读 (4)（一）、常用的文字符号及图形符号 (4)（二）、读图的方法和步骤 (6)（一）、模拟项目图纸组成 (21)（二）、电力系统的组成 (21)（三）、总干线 (21)（四）、配电系统识读 (21)（五）、平面图 (23)一建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。

电气工程图的特点（1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。

（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。

（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。

（二）、建筑电气工程图的类别1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。

系统图包括供配电系统图（强电系统图）、弱电系统图。

供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。

强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。

弱电系统图是表示元器件的连接关系。

包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。

2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。

第十五章--建筑电气工程施工图PPT课件

上一页下一页返回
.
5
15.1 电气图的构成及内容
电气图首页的阅读，在于掌握领会该项工程的全貌，应认真仔细阅读。 2.电气系统图
电气系统图表现整个工程的供电方案与供电方式，比较集中地反映了电气工程的规模。 3.电气原理图
电气原理图用于表现某一具体设备或系统的电气工作原理，用以指导该设备与系统的安装、接线、调试、使用与维护。它是电气工程图的重要组成部分，是读图中的重点和难点。
针对不同的电气设备和电路，电气图可分为电力系统电气图、电力拖动电气图、电子电路图(包括模拟电路、数字电路、可编程序控制器电路等)、建筑安装电气图、电梯控制电气图等。本章重点介绍建筑安装电气图。
下一页返回
.
2
15.1 电气图的构成及内容
进行电能传输、分配与转换的电路通常包含两部分----主电路和辅助电路。主电路也叫一次回路，是电源向负载输送电能的电路。它一般包括发电机、变压器、开关、接触器、熔断器和负载等。辅助电路也叫二次回路，是对主电路进行控制、保护、监测、指示的电路。它一般包括继电器、仪表、指示灯、控制开关等。通常，主电路中的电流较大，线径较粗，而辅助电路中的电流较小，线径也较细。电气图的构成及内容
4.平面图平面图是表现该项工程各种电气设备与线路平面布置的总
图，也是进行电气安装施工的重要依据。平面图包括外电总平面图和各系统平面图。外电总平面图是以建筑专业绘制的总平面图为基础，绘出变电所、架空线路、地下电力电缆等的具体位置并注明有关施工方法等内容。在有些总平面图中，还注明了建筑物的面积、电气负荷分类、电气设备容量等。
上一页下一页返回
.
11
15.2 电气图的识读
二、识图的基本步骤

[全]建筑电气识图基础知识,初学者必备

建筑电气识图基础知识，初学者必备建筑电气从广义来讲是以建筑为平台，以电气技术为平台手段，在有限空间内，为创造人性化生活环境的一门应用学科。

从狭义来讲就是在建筑中，利用现代先进的科学理论及电气技术（含电力技术，信息技术以及智能化技术等），创造一个人性化生活环境的电气系统，统称范围建筑电气。

电气设计平面图主要用来表示电源进户装置、照明配电箱、灯具、插座、开关等电气设备的数量、型号规格、安装位置、安装高度，表示照明线路的敷设位置、敷设方式、敷设路径、导线的型号规格等。

（1）电气施工图的识读设计说明：设计说明是一套图纸的灵魂，起到了总纲挈领的作用，通过设计说明，可以参透一个设计的设计思想。

（设计说明）系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。

（系统图）平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。

是表示装置、器具、线路具体平面位置的图纸。

（平面图）（2）常用的图形、符号及解析（强电图例-1）（强电图例-2）（强电图例-3）（弱电图例-1）（弱电图例-2）（弱电图例-3）（弱电图例-4）（3）电线电缆的敷设方式（4）照明灯具的安装（5）电缆、电线和母线的认识电缆分类：•电力电缆：用于传输电能如：YJV•控制电缆：用于传输控制电流；常用控制电缆：KVV KVLV•通信电缆：用于传输信号和数据①电话电缆：HYY HYV②同轴射频电缆：STV-75-4电线/缆型号字母含义：R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

B－平型（扁形）。

S－双绞型。

F－耐高温P－编织屏蔽Y—预制型、一般省略，或聚烯烃护套母线：主要用于高低压配电所①TMY：硬铜母线②LMY：硬铝母线（6）设备、导线标注方式（标注-1）（标注-2）（标注-3）。

建筑电气施工图识图

16.3 电气施工图
七、共用天线电视系统 1电视电缆由室外穿管埋地引入首层的电视前端箱，再分配到各用户分网； 2电视系统的管线、出线盒均为暗设，管线规格型号见系统图。八、安装方式九、其他施工中应与土建密切配合，做好预留、预埋工作，严格按照国家有关规范、标准施工，未尽事宜在图纸会审及施工期间另行解决，变更应经设计单位认可。
④ 明确电气设备、器件的平面安装位置。
16.1 电气施工图的组成及阅读方法
(4) 结合土建施工图进行阅读电气施工与土建施工结合得非常紧密，施工中常常涉及各工种之间的配合问题。电气施工平面图只反映了电气设备的平面布置情况，结合土建施工图的阅读还可以了解电气设备的立体布设情况。
16.1 电气施工图的组成及阅读方法
16.1 电气施工图的组成及阅读方法
16.1.1.1 电气工程图的特点
（1）建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的。（2）电气线路都必须构成闭合回路。（3）线路中的各种设备、元件都是通过导线连接成为一个整体的。（4）在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系。
② 看设计说明了解工程概况、设计依据等，了解图纸中未能表达清楚的各有关事项。
16.1 电气施工图的组成及阅读方法
③ 看设备材料表号、规格和数量。了解工程中所使用的设备、材料的
④ 看系统图了解系统基本组成，主要电气设备、元件之间的连接关系以及它们的规格、型号、参数等，掌握该系统的组成概况。 ⑤ 看平面布置图如照明平面图、防雷接地平面图等。了解电气设备的规格、型号、数量及线路的起始点、敷设部位、敷设方式和导线根数等。平面图的阅读可按照以下顺序进行：电源进线总配电箱干线支线分配电箱电气设备。

建筑电气识图与施工工艺课件

建筑电气识图与施工工艺
14
四、导线的连接
1. 方法
绞接、焊接、压板压接、压线帽压接、套管连接、接线端子连接、螺栓连接等。
2. 一般要求
（1）截面为10mm2及以下的单股导线：可直接与设备、器具的端子连接；
（2）截面为2.5mm2及以下的多股铜芯线：应先拧紧、搪锡或压接端子，再与设备及器具的端子连接；
1. 金属管
（2）薄壁钢管（电线管）MT （3）金属波纹管（金属软管或蛇皮管）
（4）普利卡金属套管 2. 塑料管： PVC
建筑电气识图与施工工艺
13
三、室内配线工程的施工程序
1. 定位划线。 2. 预埋支持件。 3. 装设绝缘支持物、保护管。 4. 敷设导线。 5. 安装灯具、开关及电器设备。 6. 测试线路绝缘电阻。 7. 试通电、校验、自检等。
• 电力线路的金属保护管、各种金属接线盒（如开关、
插座等金属接线盒）、敷线的钢索及起重运输轨道
等。
建筑电气识图与施工工艺
10
第二章常用建筑电气设备及安装
第一节常用电气材料设备
一、电线、电缆
裸导线 1. 电线（导线）
塑料绝缘导线
BV BLV RVB（平行）
绝缘导线
RVS（双绞型） BX
橡皮绝缘导线 BLX
建筑电气识图与施工工艺
20
配管配线
2. 导管敷设施工工艺
（1）熟悉图纸。
90度弯曲
管子弯曲
（2）导管加工切割套丝
鸭脖弯
防腐
管与管的连接
（3）盒、箱固定，管路连接管与盒（箱）连接
建筑电气识图与施工工艺
21
配管配线
（4）线管敷设（俗称配管）

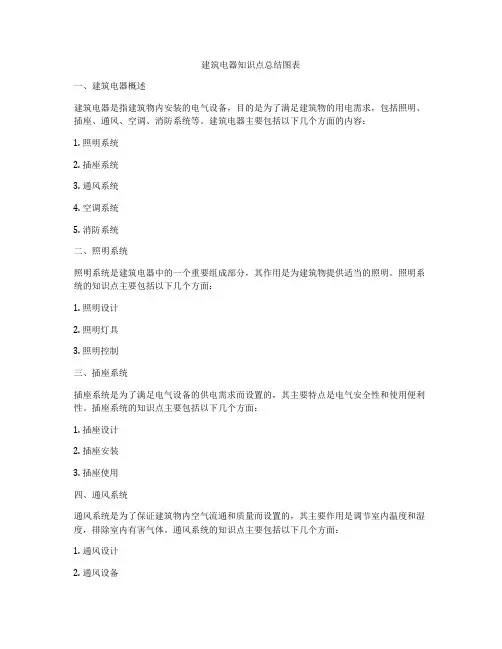

建筑电器知识点总结图表

建筑电器知识点总结图表一、建筑电器概述建筑电器是指建筑物内安装的电气设备，目的是为了满足建筑物的用电需求，包括照明、插座、通风、空调、消防系统等。

建筑电器主要包括以下几个方面的内容：1. 照明系统2. 插座系统3. 通风系统4. 空调系统5. 消防系统二、照明系统照明系统是建筑电器中的一个重要组成部分，其作用是为建筑物提供适当的照明。

照明系统的知识点主要包括以下几个方面：1. 照明设计2. 照明灯具3. 照明控制三、插座系统插座系统是为了满足电气设备的供电需求而设置的，其主要特点是电气安全性和使用便利性。

插座系统的知识点主要包括以下几个方面：1. 插座设计2. 插座安装3. 插座使用四、通风系统通风系统是为了保证建筑物内空气流通和质量而设置的，其主要作用是调节室内温度和湿度，排除室内有害气体。

通风系统的知识点主要包括以下几个方面：1. 通风设计2. 通风设备3. 通风管道五、空调系统空调系统是为了调节建筑物内空气温度和湿度而设置的，其主要作用是为建筑物提供舒适的室内环境。

空调系统的知识点主要包括以下几个方面：1. 空调设计2. 空调设备3. 空调管道六、消防系统消防系统是为了预防和控制火灾而设置的，其主要作用是保护建筑物的安全。

消防系统的知识点主要包括以下几个方面：1. 消防设备2. 消防通道3. 消防应急通信综上所述，建筑电器知识点主要涉及到照明系统、插座系统、通风系统、空调系统和消防系统等内容。

建筑电器的设计和安装需要综合考虑建筑物的结构特点和功能需求，以保证电气设备的安全性和可靠性。

同时，建筑电器的使用和维护也需要遵守相关的标准和规范，以确保建筑物的安全和舒适。

电气工程识图基本知识

等电位联结平面图：注意读图纸中
的说明，一般会标注接地极的做法，接地电阻要求，总等电位箱与接地极的联结做法等
防雷平面图：注意
避雷带的规格尺寸引下线的位置、接地电阻测试点的位置；所有突出屋面的金属管道、金属构架、金属栏杆、金属设备、金属预埋件与避雷带的联结。
识图顺序：高压进线——高压配电系统图（看分成几个变压器）——低压配电干线系统图——配电室低压配电系统图（各干线负荷名
干线平面图：各干线自低压配电室，沿桥架至电井或排风机房、消防泵房等设备房，防火桥架尺寸为400*200
层箱到户箱：1号楼层照明层箱分成几路支线向1ALN1各户箱供电，公共照明箱1ALG向公共照明、电井插座供电；应急照明箱 1ALE向各应急灯、疏散指示灯回路供电。公共照明和应急照明的控制开关位置。
用视频线传输，不超过一两公里的距离一般采用同轴电缆传输，更远的距离则可采用光纤传输。对终端显示系统包括硬盘录像系统，视频矩阵，画面处理器，切换器，分配器。
控制键盘对云台、镜头（特别是高速球）进行非常方便的控制。多台监视器对画面进行复杂的切换显示，则须配备“矩阵”来实现。监视器和监视电视墙实现画面显示。
入侵报警系统
由探测前端、声光显示与（或）记录、控制四个主要部分组成。应能与视频监控系统、出入口控制系统联动。
视频监控系统
视频监控系统应由摄像、传输、显示与图像记录、控制四个主要部分组成，并具有对图像信号的分配、切换、存储、还原等功能。前、后端设备有多种构成方式，它们之间的联系可通过电缆、光纤或微波等多种方式来实现。前端采集系统包括摄像机，镜头，云台。视频传输系统，包括传输线缆、光纤传输，同轴电缆传输，网线传输，无线传输。近距离一般采

建筑工程识图(基础知识)PPT课件

.
26
剖面图的种类
全剖面图半剖面图阶梯剖面图局部剖面图分层剖面图
.
27
全剖面图
.
28
半剖面图
.
29
阶梯剖面图
.
30
局部剖面图
.
31
分层剖面图
.
32
断面图的形成
.
33
断面图的画法
移出断面中断断面重合断面
.
34
中断断面
.
35
重合断面
.
36
第三章建筑制图的基本知识
制图工具
.
50
建筑平面图
学习平面图应具备的知识
开间和进深建筑面积和使用面积
平面图的形成和作用
反映平面形状、大小和房间的布置、墙柱位置、厚度、材料、门窗的位置、大小、开启方向
平面图的识读（教材132）
.
51
建筑立面图
基本知识
檐口、散水、勒脚
立面图的形成和作用
反映建筑物的艺术处理反映房屋的外貌和立面装修做法
建筑工程图的产生、分类及编排次序图纸索引图纸中常用的符号和记号标准图施工图的图示特点施工图的阅读方法
.
39
建筑工程图的产生、分类及编排次序
图纸设计阶段划分
方案图、技术设计阶段、施工图设计阶段
图纸分类
建筑施工图
工程概况、设计依据、设计标准、施工要求
结构施工图
设计依据、自然条件、使用要求、施工要求、材料质量要求
.
54
墙身详图
基本知识
过梁、圈梁、泛水
墙身详图的识读（教材138页）
.
55
楼梯详图
基本知识

建筑电气工程基本知识讲义(131页)

第九章建筑电气工程
第一节概述
一、建筑电气概述 1.建筑电气工程
建筑电气工程是研究电能和电信号在建筑物中输送、分配和应用的科学。
2.建筑电气工程的意义（1）电能和电信号易产生、输送和分配，易于
转换和应用；如：配电柜、配电箱、控制箱、照
明电器、动力设备控制等。（2）能为人们提供舒适、便利、安全的建筑环境。
如：通信系统、火灾自动报警系统、CATV 系统、安全防范系统。
二、强电和弱电基本概念
★ 强电工程工程把电能引入建筑物，进行电能再分配并通过用电设备将电能转换成机械能、热能和光能等。
★ 弱电工程工程是实现建筑物内部以及内部和外部间的信息交换、信息传递及信息控制等。
从电压等级上划分，强电一般是 110V 以上，
而弱电一般是以下。
三、强电工程和弱电工程涉及范围
通信与计算机网络
动力工程照明工程强变配电工程电防雷接地工程
CATV 电视与卫星电视
闭路电视和监控系统弱电安全防范系统
电话通信系统
火灾自动报警系统
及其他用电力工程
公共广播系统
【本章主要内容】
¡9.1 建筑电气系统基础知识 ¡9.2 建筑供配电系统 ¡9.3 建筑电气照明系统 ¡9.4 建筑防雷与接地 ¡9.5 建筑电气施工图识图

建筑工程电气照明系统基础知识PPT课件

线、分配电箱、支线和用电设备（灯具、插座等）组成。
четверг, 24 сентября
8 第一章第8页
五、进户装置
电源从室外低压配电线路接线入户的设施称为进户装置。电源进户方式有两种：低压架空进线和电缆埋地进线。 ➢ 低压架空线进户装置由进户线横担、绝缘子、引下线、进户线和进户管组成。进户线横担的安装方式有一端埋设和两端埋设两种，下图为进户线横担示意图。
⑥ BLV，BV：塑料绝缘铝芯、铜芯电线。
⑦XLV，XV：橡皮绝缘、聚氯乙烯护套铝芯、铜芯电力电缆。
четверг, 24 сентября
14 第一章第14页
YJV 电缆
建筑电气
четверг, 24 сентября
15 第一章第15页
VV 电缆
建筑电气
четверг, 24 сентября
16 第一章第16页
BV 导线
建筑电气
четверг, 24 сентября
17 第一章第17页
建筑电气
七、交流电基本知识
建筑电气工程的主要功能之一是输送电能、分配电能和应用电能，而电能的应用形式主要是交流电。
1、交流电
随时间按照正弦规律变化的电动势、电压和电流统称为正弦交流电，简称交流电。
22 第一章第22页
建筑电气
3、三相交流电路
由于三相交流电在生产、输送和应用等方面有很多优点，因此建筑物中的供电、配电和用电均是组成三相交流电路来进行。
三相交流电路中的电源有三个，每一个电源称为一相电源，一般称为A、B、C三相电源。
三相电源向外供电是采用三相三线制、三相四线制或三相五线(增加一条接地保护线)的形式。
建筑电气照明系统基础知识与识图

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

备的作用
●图形文字符号
FU
第四节建筑照明器分类
一、按安装方式分类
（1）吸顶式照明器吸附在顶棚上。（2）悬吊式照明器挂吊在顶棚上。根据挂吊的材料不同可分为线吊式、链吊式和管吊式。
（3）壁式照明器吸附在墙壁。
（4）嵌入式照明器的大部分或全部嵌入顶棚内，只露出发光面。
（5）台式主要供局部照明用。（6）庭院式
一、强电和弱电基本概念（熟悉） ★强电工程工程把电能引入建筑物，进行电能
再分配并通过用电设备将电能转换成机械能、热能和光能等。
★弱电工程工程是实现建筑物内部以及内部和外部间的信息交换、信息传递及信息控制等。
二、强电工程和弱电工程涉及范围（了解）
动力工程
通信与计算机网络
照明工程
CATV电视与卫星电视
这种供电方式需用六根输电线，既不经济也体现不出三相交流电的优点。
因此，发电机三相定子绕组都是在内部采用星形(Y形)或三角形(△形)两种连接方式向外输电。
2.三相电源的星形连接
如下页所示，将发电机三个线圈的末端X、Y、 Z连接在一起，这个连接点N称为中性点，自该点引出的导线叫中性线，中性线通常与大地相连，此时又称零线。
三相交流电路中的电源有三个，每一个电源称为一相电源，一般称为A、B、C三相电源。
三相电源向外供电是采用三相三线制、三相四线制或三相五线(增加一条接地保护线)的形式。
所谓三相四线制就是三根相线(火线)一条中性线（零线）的供电体制。
第三节常用低压控制电器（熟悉）
一、接触器
接触器的作用是通、断电动机电路或其它负载电路。
从三相线圈的首端A、B、C分别引出三根导线统称为相线(俗称火线)。
这种具有中线的三相供电方式称为三相四线制，而无中线只引出3根相线的供电方式称为三相三线制
三相四线制供电的特点是可以提供给用电设备（负载）两种电压。
一种称为相电压，即相(火)线与零线之间的电压，共有三个，分别用uA、uB、uC表示。
建筑电气基础知识与识图
建筑电气基础与识图
内容提要：
首先，介绍建筑电气基本概念、建筑电气范围及强电和弱电的基本概念；其次，介绍交流电的基本概念及常用的低压电器设备；再次，介绍建筑照明系统及建筑安全用电和建筑防雷；最后，在掌握以上知识的基础上，识读建筑电气安装工程施工图纸。
第一节建筑电气分类与负荷等级
图形文字符号
3、自动空气断路器（自动开关）作用：可实现短路、过载、失压保护。
结构：
过流脱扣器
欠压脱扣器
基本结构：
电流电磁系统、电压电磁系统、脱扣系统、触头系统、弹簧系统等组成。
4、熔断器
熔断器主要作短路或过载保护用，串联在被保护
的线路中。线路，正常工作时起通路作用；当线路短
路或过载时熔断器熔断，起到保护线路上其他电器设
另一种称为线电压，即相线与相线之间的电压，也有三个，分别用uAB，uBC，uCA表示。
三相电源的星形(Y形)连接的比较多，优点是可以同时得到两种不同等级的电压向三相用电设备和单相用电设备供电。
三、三相交流电路
由于三相交流电在生产、输送和应用等方面有很多优点，因此建筑物中的供电、配电和用电均是组成三相交流电路来进行。
（3）IT系统在此系统中，电源与大地绝缘或经阻抗接地，电气装置外露可导电部分则接地。
二、按灯具的结构特点分
（1）开启式其光源与外界的空间相通。（2）闭合式其光源被透光罩包合，但内外空气仍能流通。（3）密闭式（4）防爆式
第五节照明配电系统
一、照明配电系统的组成及形式
1、照明配电系统一般由进户线、总配电箱、干线、分配电箱、支线和用电设备（灯具、插座等）组成。
2、三相电源与三相负载的连接形式
★ 强变配电工程电
★ 闭路电视和监控系统
弱电
安全防范系统
防雷接地工程
电话通信系统
及其他用电力工程
火灾自动报警系统公共广播系统
三、建筑用电负荷分级（了解）
电力负荷分级是根据建筑的重要性和对其短时中断供电在政治上和经济上所造成的影响和损失来分等级的，对于工业和民用建筑的供电负荷可分为三级。
（1）TN系统在此系统中，电源有一点与大地直接连接，负荷侧电气装置的外露可导电部分则同过PE线与该点直接连接。
（2P）E线TT：系即统保护导体，是为防止发生危险而与裸露导电部在气此装件点系置、或统外外认中露露为，可导中电导电性源电部点有部件等一分、部点连主件与接接进大的地行地接端电直地子气接极、连连和接接接电地的，源装一负的置种荷接、导侧地电体电极源。接地无电气联系。
一级负荷
中断供电将造成人身伤亡、重大政治影响、重大经济损失或将造成分共场所秩序严重混乱的负荷属于一级负荷。
二级负荷中断供电将造成较大的政治影响，较大经济损失的建筑用电属于二级负荷。
三级负荷凡不属于一、二级负荷者称为三级负荷。
第二节交流电基本概念（熟悉）
建筑电气工程的主要功能之一是输送电能、分配电能和应用电能，而电能的应用形式主要是交流电。
一、交流电随时间按照正弦规律变化的电动势、电压和
电流统称为正弦交流电，简称交流电。以交流电的形式产生电能或供给电能的设备
称为交流电源。由交流电源、用电设备和连接导线组成的电
流流通路径称为交流电路。
二、三相交流电源 1.三相交流电的产生三相交流电由三相交流发电机产生。
三相发电机的每一相绕组都可以看做是一个独立的单相电源分别向负载供电。
接触器是可以实现远距离控制的一种控制电器
二、继电器
继电器和接触器的工作原理一样。主要区别在于，触发器的主触头可以通过大电流，而继电器的触头只能通过小电流。所以，继电器只能用于控制电路中。
继电器类型：
中间继电器电压继电器电流继电器热继电器（做过载保护）时间继电器（具有延时功能） …...
ቤተ መጻሕፍቲ ባይዱ
三、其它控制电器 1、按钮
（1）基本结构按钮帽、复位弹簧
和触头系统
（2）工作原理
按钮按下→ 触头系统动作→ 弹簧储能→ 松手→ 触头系统复位 ←复位弹簧作用
特点：受力触头动作，力消失触头复位
（3）图形文字符号
2、闸刀开关
刀开关种类很多
