建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括:图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图(详图)等。
1.图纸目录:图纸目录的内容是:图纸的组成、名称、张数、图号顺序等,绘制图纸目录的目的是便于查找。
2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等,主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3.图例材料表:主要设备及器具在表中用图形符号表示,并标注其名称、规格、型号、数量、安装方式等。
4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图(如电话、电视、火灾报警、综合布线平面图)等。
5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径,控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6.详图:详图是用来详细表示设备安装方法的图纸,详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类:A0~A4,见表15-1。
基本幅面尺寸(mm)表15-1幅面代号A0A1A2A3A4宽×长(B×L)841×1189594×841420×591297×420210×297边宽(C)10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。
常用图线见表15-2。
2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示,识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15-3。
建筑电气施工图实例图解(图例、符号、含义)————————————————————————————————作者:————————————————————————————————日期:2建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括:图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图(详图)等。
1.图纸目录:图纸目录的内容是:图纸的组成、名称、张数、图号顺序等,绘制图纸目录的目的是便于查找。
2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等,主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3.图例材料表:主要设备及器具在表中用图形符号表示,并标注其名称、规格、型号、数量、安装方式等。
4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图(如电话、电视、火灾报警、综合布线平面图)等。
5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径,控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6.详图:详图是用来详细表示设备安装方法的图纸,详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类:A0~A4,见表15-1。
基本幅面尺寸(mm)表15-1幅面代号A0A1A2A3A4宽×长(B×L)841×1189594×841420×591297×420210×297边宽(C)10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。
常用图线见表15-2。

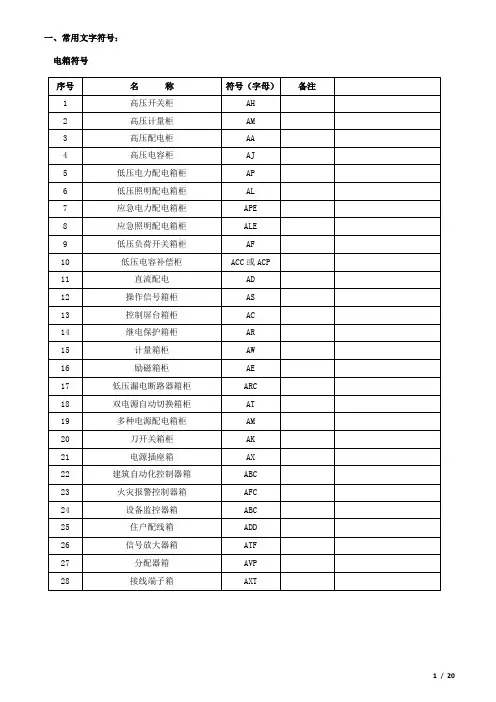

一、常用文字符号:电箱符号线路敷设符号常用电气元件文字符号表二、电缆型号NH是耐火,YJV是交联聚乙烯绝缘,聚氯乙烯护套铜芯电缆4*150是4芯150平方毫米E70是接地用线为70平方毫米。
你学习一下下面的电缆基础知识就知道了!一、电缆型号由下面字母属性组成(1)类别:H——市内通信电缆HP——配线电缆HJ——局用电缆(2)绝缘:Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫/实心皮聚烯烃绝缘(3)内护层:A——涂塑铝带粘接屏蔽聚乙烯护套S——铝,钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套(4)特征:T——石油膏填充G——高频隔离C——自承式(5)外护层:23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层三、常用电缆规格型号1、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线)BV -铜芯聚氯乙烯绝缘电缆(电线)BLV-铝芯聚氯乙烯绝缘电缆(电线)BVR-铜芯聚氯乙烯绝缘电缆(电线)BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆(电线)BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆(电线)BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆(电线)BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆(电线)BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆(电线)2、低烟无卤系列产品低烟无卤阻燃系列电缆电线,WDZ-(加普通型号的电缆电线代号)注:阻燃一般分A、B、C、D四类, 例如:WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定(软电缆为移动式)敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用,主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所,电缆的额定电压应不低于供电系统的标称电压。

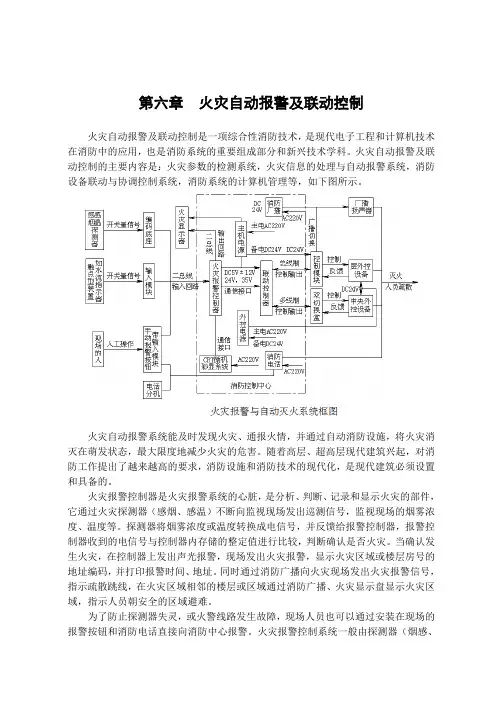

第六章火灾自动报警及联动控制火灾自动报警及联动控制是一项综合性消防技术,是现代电子工程和计算机技术在消防中的应用,也是消防系统的重要组成部分和新兴技术学科。
火灾自动报警及联动控制的主要内容是:火灾参数的检测系统,火灾信息的处理与自动报警系统,消防设备联动与协调控制系统,消防系统的计算机管理等,如下图所示。
火灾自动报警系统能及时发现火灾、通报火情,并通过自动消防设施,将火灾消灭在萌发状态,最大限度地减少火灾的危害。
随着高层、超高层现代建筑兴起,对消防工作提出了越来越高的要求,消防设施和消防技术的现代化,是现代建筑必须设置和具备的。
火灾报警控制器是火灾报警系统的心脏,是分析、判断、记录和显示火灾的部件,它通过火灾探测器(感烟、感温)不断向监视现场发出巡测信号,监视现场的烟雾浓度、温度等。
探测器将烟雾浓度或温度转换成电信号,并反馈给报警控制器,报警控制器收到的电信号与控制器内存储的整定值进行比较,判断确认是否火灾。
当确认发生火灾,在控制器上发出声光报警,现场发出火灾报警,显示火灾区域或楼层房号的地址编码,并打印报警时间、地址。
同时通过消防广播向火灾现场发出火灾报警信号,指示疏散跳线,在火灾区域相邻的楼层或区域通过消防广播、火灾显示盘显示火灾区域,指示人员朝安全的区域避难。
为了防止探测器失灵,或火警线路发生故障,现场人员也可以通过安装在现场的报警按钮和消防电话直接向消防中心报警。
火灾报警控制系统一般由探测器(烟感、温感)、模块、火灾报警控制器、火灾显示盘、消防电话、CRT显示器等组成。
联动控制器是在火灾报警控制器的控制下,执行自动灭火等一系列程序。
当监视现场发生火灾,联动控制器起动喷淋泵,进行灭火;起动正压送风机、排烟风机,保证避难层、避难间安全避难;通过联动控制器可将电梯降到底层,放下防火卷帘门,关闭防火阀,使火灾限制在一定区域内。
为了防止系统失控或执行器中元件、阀门失灵,贻误灭火,现场一般设有手动开关,用以手动起动,及时扑灭火灾。

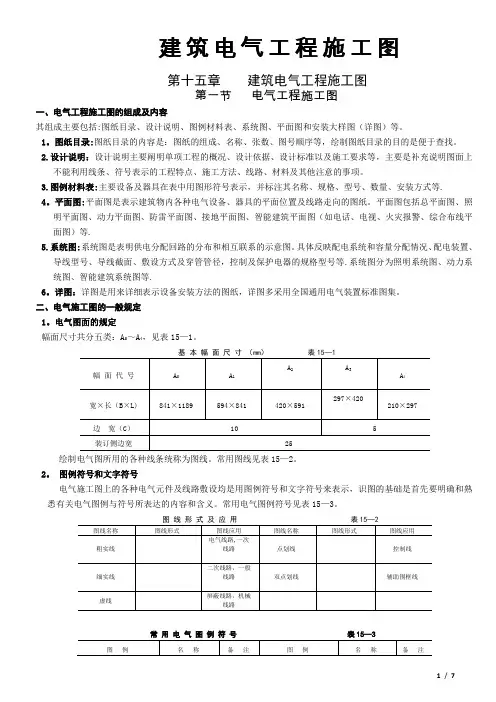

建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括:图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图(详图)等。
1。
图纸目录:图纸目录的内容是:图纸的组成、名称、张数、图号顺序等,绘制图纸目录的目的是便于查找。
2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等,主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3。
图例材料表:主要设备及器具在表中用图形符号表示,并标注其名称、规格、型号、数量、安装方式等.4。
平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图(如电话、电视、火灾报警、综合布线平面图)等。
5。
系统图:系统图是表明供电分配回路的分布和相互联系的示意图.具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径,控制及保护电器的规格型号等.系统图分为照明系统图、动力系统图、智能建筑系统图等。
6.详图:详图是用来详细表示设备安装方法的图纸,详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类:A0~A4,见表15—1。
基本幅面尺寸 (mm)表15—1幅面代号A0A1A2A3A4宽×长(B×L) 841×1189594×841420×591297×420210×297边宽(C) 10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。
常用图线见表15—2.2。
图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示,识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15—3。
建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括:图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图(详图)等。
1.图纸目录:图纸目录的内容是:图纸的组成、名称、张数、图号顺序等,绘制图纸目录的目的是便于查找。
2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等,主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3.图例材料表:主要设备及器具在表中用图形符号表示,并标注其名称、规格、型号、数量、安装方式等。
4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图(如电话、电视、火灾报警、综合布线平面图)等。
5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径,控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6.详图:详图是用来详细表示设备安装方法的图纸,详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类:A0~A4,见表15-1。
基本幅面尺寸(mm)表15-1幅面代号A0A1A2A3A4宽×长(B×L)841×1189594×841420×591297×420210×297边宽(C)10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。
常用图线见表15-2。
2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示,识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15-3。
第1章阅读建筑电气工程图的基本知识建筑电气工程图是阐述建筑电气系统的工作原理,描述建筑电气产品的构成和功能,用来指导各种电气设备、电气线路的安装、运行、维护和管理的图纸。
它是沟通电气设计人员、安装人员、操作人员的工程语言,是进行技术交流不可缺少的重要手段。
要看懂建筑电气工程图,必须掌握有关电气图的基本知识,了解各种电气图形符号,了解电气图的构造、种类、特点以及在建筑工程中的作用,还要了解电气图的基本规定和常用术语,以及看图的基本步骤和方法。
1.1 建筑电气工程图的表达形式1.1.1 关子电气图的概念电气图是用各种电气符号、代注释的围框、简化的外形来表示的系统、设备、装置、元件等之间的相互关系的一种简图。
识读电气图时,应了解电气图在不同的使用场合和表达不同的对象时,所采用的表达形式。
GB 6988《电气制图》系列标准规定,电气图的表达形式分为四种。
1.图图是用图示法的各种表达形式的统称,即用图的形式来表示信息的一种技术文件,包括用图形符号绘制的图(如各种简图)以及用其他图示法绘制的图(如各种表图)等。
2.简图简图是用图形符号、带注释的图框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的——种图。
在不致引起混淆时,简图可简称为图。
简图是电气图的主要表达形式。
电气图中的大多数图种,如系统图、电路图、逻辑图和接线图等都属于简图。
3.表图表图是表示两个或两个以上变量之间关系的一种图。
在不致引起混淆时,表图也可简称为图。
表图所表示的内容和方法都不同于简图。
经常碰到的各种曲线图、时序图等都属于表图,之所以用“表图”,而不用通用的“图表”,是因为这种表达形式主要是图而不是表。
国家标准把表图作为电气图的表达形式之一,也是为了与国际标准取得一致。
4.表格表格是把数据按纵横排列的一种表达形式,用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系,或用以提供工作参数等。
表格可简称为表,如设备元件表、接线表等。
建筑电气施工图识图教程建筑电气施工图识图教程一、前言建筑电气施工图识图是建筑电气专业人员必备的基本技能之一。
本文档旨在为初学者提供详细的教程,帮助他们在识图过程中能够准确理解和应用施工图中的电气符号,具备正确的操作和判断能力。
下面将详细介绍识图的步骤、常见的电气符号及其含义,并附上实例操作。
二、识图步骤1. 熟悉施工图布局:首先,对施工图的整体布局进行分析,了解各个电气设备所在位置及其连接关系,以便更好地理解后续电气符号的意义。
2. 分析电气符号:仔细观察施工图中所出现的各种电气符号,包括线路符号、设备符号和注释符号等,理解每个符号的含义及其所代表的电气设备或装置。
3. 识别电气线路:根据施工图中的线路符号,判断每个线路的功能(如供电线路、照明线路、插座线路等)及其连接方式,并理解线路符号的表示方法。
4. 梳理电气设备:通过施工图中的设备符号,了解每个电气设备的种类及其功能,并能够区分主要设备和辅助设备,如开关、照明灯具、插座等。
5. 解读注释说明:施工图中通常有一些注释说明,包括文字说明、数字标记等,这些注释对于更好地理解电气图纸至关重要,需要细读并理解其含义。
三、常见的电气符号及其含义1. 线路符号:线路符号是电气图纸中最基本的符号,用来表示不同种类的线路,如直线、弯线、悬挂式线路等。
2. 设备符号:设备符号用于表示各种电气设备,如开关、灯具、插座等,在施工图中通常用简化的图形来表示。
3. 注释符号:注释符号用于提供更详细的说明和标示,如电线尺寸、电流限制等重要信息。
四、示例操作下面通过一个示例来演示如何进行建筑电气施工图的识图。
1. 确定线路:根据施工图中的线路符号,标示出不同功能的线路,如照明线路、插座线路等。
2. 识别设备:通过施工图中的设备符号,辨认出不同的电气设备,如开关、灯具、插座等。
3. 理解连线关系:根据施工图中的线路符号和设备符号,判断不同设备之间的连线关系,如开关与照明灯具的连接方式。
建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括:图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图(详图)等。
1。
图纸目录:图纸目录的内容是:图纸的组成、名称、张数、图号顺序等,绘制图纸目录的目的是便于查找。
2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等,主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3.图例材料表:主要设备及器具在表中用图形符号表示,并标注其名称、规格、型号、数量、安装方式等.4。
平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图(如电话、电视、火灾报警、综合布线平面图)等.5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径,控制及保护电器的规格型号等.系统图分为照明系统图、动力系统图、智能建筑系统图等.6。
详图:详图是用来详细表示设备安装方法的图纸,详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1。
电气图面的规定幅面尺寸共分五类:A0~A4,见表15—1。
绘制电气图所用的各种线条统称为图线。
常用图线见表15—2。
2。
图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示,识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15—3。
线路敷设方式文字符号见表15-4。
线路敷设方式文字符号表15—4线路敷设部位文字符号见表15—5.标注线路用途的文字符号见表15-6。
标注线路用途文字符号表15—6线路的文字标注基本格式为:a b - c(d×e +f×g)i—j h其中a——线缆编号; b——型号;c-—线缆根数; d-—线缆线芯数;e——线芯截面(mm2); f—-PE、N线芯数;g-—线芯截面(mm2); i—-线路敷设方式;j——线路敷设部位; h——线路敷设安装高度(m)。
建筑电气与智能化系系列建筑电气识图与工程实例本书以变配电工程、照明与动力工程、建筑防雷接地工程、空调自动化系统、火灾自动报警及消防联动控制系统、通信网络与综合布线系统、智能住宅小区系统等工程实例为主要内容,详细的介绍了建筑电气工程图的识读方法及步骤。
为了便于读者学习,每章均附有复习题,书后附有习题答案。
本书可作为高等(高职院校)院校建筑电气、智能建筑、建筑设备等专业的教学用书,也可作为其他相关专业或岗位培训的教材。
第一章建筑电气工程识图基础图纸是工程师的语言,而图例符号是这种语言的基本组成元素。
设计部门用图纸表达设计思想和设计意图;生产部门用图纸指导加工与制造;使用部门用图纸作为编制招标标书的依据,或用以指导使用和维护;施工部门用图纸作为编制施工组织计划、编制投标报价及准备材料、组织施工等的依据。
建筑工程领域,任何工程技术人员和管理人员都要求具有一定的绘图能力和读图能力,读不懂图纸就和文盲一样,不可能胜任工作。
图纸的种类很多,常见的工程图纸分为两类:建筑工程图和机械工程图。
建筑中使用的图纸是建筑工程图。
它按专业可划分为建筑图、结构图、采暖通风图、给排水图、电气图、工艺流程图等。
各种图纸都有各自的特点及各自的表达方式。
在不同的设计单位,尤其是各大设计院,往往有着不同的规定画法和习惯做法。
但是也有许多基本规定和格式是各种图纸统一遵守的,比如国家标准的图例符号。
下面是与电气识图有关的一些基础知识。
第一节建筑电气识图的基础概念建筑电气工程图是阐述建筑电气系统的工作原理,描述建筑电气产品的构成和功能,用来指导各种电气设备、电气线路的安装、运行、维护和管理的图纸;是编制建筑电气工程预算和施工方案,并用于指导施工的重要依据。
它是沟通电气设计人员、安装人员、操作人员的工程语言,是进行技术交流不可缺少的重要手段。
所以建筑电气专业技术人员必须熟悉识读建筑电气工程图。
阅读建筑电气工程图,不但要掌握有关电气工程图的基本知识,了解各种电气图形符号,了解电气图的构造、种类、特点以及在建筑工程中的作用,还要了解电气图的基本规定和常用术语,而且还要掌握建筑电气工程图的特点及阅读的一般程序。
建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括:图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图(详图)等。
1.图纸目录:图纸目录的内容是:图纸的组成、名称、张数、图号顺序等,绘制图纸目录的目的是便于查找。
2。
设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等,主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3.图例材料表:主要设备及器具在表中用图形符号表示,并标注其名称、规格、型号、数量、安装方式等.4。
平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图(如电话、电视、火灾报警、综合布线平面图)等。
5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径,控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6。
详图:详图是用来详细表示设备安装方法的图纸,详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1。
电气图面的规定幅面尺寸共分五类:A0~A4,见表15-1。
基本幅面尺寸(mm)表15-1幅面代号A0A1A2A3A4宽×长(B×L) 841×1189594×841420×591297×420210×297边宽(C)10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。
常用图线见表15-2.2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示,识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15—3。
建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括:图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图(详图)等。
1.图纸目录:图纸目录的内容是:图纸的组成、名称、张数、图号顺序等,绘制图纸目录的目的是便于查找。
2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等,主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3.图例材料表:主要设备及器具在表中用图形符号表示,并标注其名称、规格、型号、数量、安装方式等。
4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图(如电话、电视、火灾报警、综合布线平面图)等。
5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径,控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6.详图:详图是用来详细表示设备安装方法的图纸,详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类:A0~A4,见表15-1。
基本幅面尺寸(mm)表15-1幅面代号A0A1A2A3A4宽×长(B×L)841×1189 594×841 420×591 297×420210×297边宽(C)10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。
常用图线见表15-2。
2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示,识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15-3。
建筑电气与智能化系系列建筑电气识图与工程实例第一章建筑电气工程识图基础图纸是工程师的语言,而图例符号是这种语言的基本组成元素。
设计部门用图纸表达设计思想和设计意图;生产部门用图纸指导加工与制造;使用部门用图纸作为编制招标标书的依据,或用以指导使用和维护;施工部门用图纸作为编制施工组织计划、编制投标报价及准备材料、组织施工等的依据。
建筑工程领域,任何工程技术人员和管理人员都要求具有一定的绘图能力和读图能力,读不懂图纸就和文盲一样,不可能胜任工作。
图纸的种类很多,常见的工程图纸分为两类:建筑工程图和机械工程图。
建筑中使用的图纸是建筑工程图。
它按专业可划分为建筑图、结构图、采暖通风图、给排水图、电气图、工艺流程图等。
各种图纸都有各自的特点及各自的表达方式。
在不同的设计单位,尤其是各大设计院,往往有着不同的规定画法和习惯做法。
但是也有许多基本规定和格式是各种图纸统一遵守的,比如国家标准的图例符号。
下面是与电气识图有关的一些基础知识。
第一节建筑电气识图的基础概念建筑电气工程图是阐述建筑电气系统的工作原理,描述建筑电气产品的构成和功能,用来指导各种电气设备、电气线路的安装、运行、维护和管理的图纸;是编制建筑电气工程预算和施工方案,并用于指导施工的重要依据。
它是沟通电气设计人员、安装人员、操作人员的工程语言,是进行技术交流不可缺少的重要手段。
所以建筑电气专业技术人员必须熟悉识读建筑电气工程图。
阅读建筑电气工程图,不但要掌握有关电气工程图的基本知识,了解各种电气图形符号,了解电气图的构造、种类、特点以及在建筑工程中的作用,还要了解电气图的基本规定和常用术语,而且还要掌握建筑电气工程图的特点及阅读的一般程序。
这是识读建筑电气工程图的基础。
一、图纸的格式与幅面大小一个完整的图面由边框线、图框线、标题栏、会签栏等组成。
由边框线所围成的图面,称为图纸的幅面。
幅面的尺寸共分五类:A0-A4。
A0、A1、A2号图纸一般不得加长,A3、A4号图纸可根据需要加长。
二、标题栏、会签栏标题栏又名图标,是用以确定图纸的名称、图号、张次更改和有关人员签署等内容的栏目。
标题栏的方位一般在图纸的下方或右下方,也可放在其他位置。
但标题栏中的文字方向为看图方向,即图中的说明、符号均应以标题栏的文字方向为准。
标题栏的格式,我国还没有统一的规定,各设计单位的标题栏格式都不一样。
常见的格式应有以下内容:设计单位、工程名称、项目名称、图名、图别、图号等。
会签名册要供相关的给排水、采暖通风、建筑、工艺等相关专业设计人员会审图纸时签名用。
三、图幅分区图幅分区的方法是将图纸相互垂直的两边各自加以等分,分区的数目视图的复杂程度而定,但每边必须为偶数。
每一分区的长度为25-75mm,分区信号,竖边方向用大写拉丁字母从上到下标注。
横边方向用阿拉伯数字从左往右编号。
分区代号用字母和数字表示,字母在前,数字在后。
四、图线绘制电气图所用的线条称为图线,线条在机械工程图中和电气工程图中有不同的用途。
图线的形式及应用五、字体图面上的汉字、字母和数字是图的重要组成部分,图中的字体书写必须端正,笔划清楚,排列整齐,间距均匀,符合标准。
一般汉字用长仿宋体,字母、数字用直体。
图面上字体的大小,应视图幅大小而定。
字体最小高度基本图纸幅面A0A1A2A3A4字体最小高度5 3.52.5六、比例图纸上所画图形的大小与物体实际大小的比值称为比例。
电气设备布置图、平面图和电气构件详图通常按比例绘制。
比例的第一个数字表示图形尺寸,第二个数字表示实物为图形的倍数。
例如1∶10表示图形大小只有实物的十分之一。
比例的大小是由实物大小与图幅号数相比较而确定的,一般在平面图中可选取1∶10、1∶20、1∶50、1∶100、1∶200、1∶500。
施工时,如需确定电气设备安装位置的尺寸或尺量取时应乘以比例的倍数,例如图纸比例是1∶100,量得某段线路为15cm,则实际长度为15cm×100=1500cm=15m。
七、方位电气平面图一般按上北下南,左西右东来表示建筑物和设备的位置和朝向。
但在外电总平面图中都用方位标记(指北针方向)来表示朝向。
方位标记的箭头指向表示正北方向。
八、安装标高在电气平面图中,电气设备和线路的安装高度是用标高来表示的。
标高有绝对标高和相对标高两种表示法。
绝对标高是我国的一种高度表示方法,是以我国青岛外黄海平面作为零点而确定的高度尺寸,所以又可称为海拔。
如海拔1000m,表示该地高出海平面1000m。
相对标高是选定某一参考面为零点而确定的高度尺寸。
建筑工程图上采用的相对标高,一般是选定建筑物室外地坪面为±0.00m。
在电气平面图中,还可选择每一层地坪或楼面为参考面,电气设备和线路安装,敷设位置高度以该层地坪为基准,一般称为敷设标高。
九、定位轴线在建筑平面图中,建筑物都标有定位轴线,一般是在剪力墙、梁框等主要承重构件的位置画出轴线,并编上轴线号。
定位轴线编号的原则是:在水平方向采用阿拉伯数字,由左向右注写;在垂直方向采用拉丁字母(其中I、O、Z不用),由下往上注写,数字和字母分别用点划线引出。
通过定位轴线可以帮助人们了解电气设备和其他设备的具体安装位置,部分图纸的修改、设计变更用定位轴线可很容易找到位置。
十、详图电气设备中的某些零部件、接点等结构、做法、安装工艺需要详细表明时,可将这部分单独放大,详细表示,这种图称为详图。
电气设备的某一部分详图可画在同一张图纸上,也可画在另外一张图纸上,这就需要用一个统一的标记将它们联系起来。
标注的总图某位置上的标记称为详图索引标志。
第二节电气识图基本知识一、电气工程图的种类电气工程图是阐述电气工程的构成和功能,描述电气装置的工作原理,提供安装接线和维护使用信息的施工图。
由于一项电气工程的规模不同,反映该项工程的电气图的种类和数量也是不同的。
一项工程的电气施工工程图,通常由以下几部分组成:1、首页首页内容包括电气工程图的目录、图例、设备明细表、设计说明等。
图例一般是列出本套图纸涉及的一些特殊图例。
设备明细表只列出该项电气工程中主要电气设备的名称、型号、规格和数量等。
设计说明主要阐述该电气工程设计的依据、基本指导思想与原则,补充图中未能表明的工程特点、安装方法、工艺要求、特殊设备的使用方法及其他使用与维护注意事项等。
图纸首页的阅读,虽然不存在更多的方法问题,但首页的内容是需要认真读的。
2、电气系统图电气系统图主要表示整个工程或其中某一项目的供电方式和电能输送之间的关系,有时也用来表示一装置和主要组成部分的电气关系。
3、电气平面图电气平面图是表示各种电气设备与线路平面布置位置的,是进行建筑电气设备安装的重要依据。
电气平面图包括外电总电气平面图和各专业电气平面图。
外线总电气平面图是以建筑总平面图为基础,绘出变电所、架空线路、地下电力电缆等的具体位置并注明有关施工方法的图纸。
在有些外电总电气平面图中还注明了建筑物的面积、电气负荷分类、电气设备容量等。
专业电气平面图有动力电气平面图、照明平面图、变电所电气平面图、防雷与接地平面图等。
专业电气平面图在建筑平面图的基础上绘制。
由于电气平面图缩小的比例较大,因此不能表现电气设备的具体位置,只能反映电气设备之间的相对位置关系。
4、设备布置图设备布置图是表示各种电气设备平面与空间的位置、安装方式及其相互关系的。
通过由平面图、立面图、断面图、剖面图及各种构件详图等组成。
设备布置一般都是按三面视图的原理绘制,与一般机械工程图没有原则性的区别。
5、电路图电路图是表示某一具体设备或系统电气工作原理的,用来指导某一设备与系统的安装、接线、调试、使用与维护。
6、安装接线图安装接线图是表示某一设备内部各种电气元件之间位置关系及接线关系的,用来指导电气安装、接线、查线。
它是与电路图相对应的一种图。
7、大样图大样图是表示电气工程中某一部分或某一部件的具体安装要求和做法,其中有一部分选用的是国家标准图。
上述各种图将在后面各章节中做详细说明。
二、电气工程图中图形符号和文字符号电气工程中使用的元件、设置、装置、连接线很多,结构类型千差万别,安装方法多种多样。
因此,在电气工程图中,元件、设备、装置、线路及安装方法等,都要用图形符号和文字符号来表示。
阅读电气工程图,首先要了解和熟悉这些符号的形式、内容、含义以及它们之间的相互关系。
电气工程图中的文字和图形符号均按国家标准规定绘制。
我国在20世纪60年代初制定了一套符号标准,为了与国际标准一致,在2000年又颁布了一套新的符号标准。
现行的工程图全部使用新符号。
1、图形符号电气图形符号是电气技术领域的重要信息语言。
2、文字符号图形符号提供了一类设备及元件的共同符号,为了更明确地区分不同的设备、元件,尤其是区分同类设备或元件中不同功能的设备或元件,还必须在图形符号旁标注相应的文字符号。
文字符号通常由基本符号、辅助符号和数字序号组成。
文字符号中的字母为英文字母。
(1)基本文字符号基本文字符号用来表示电气设备、装置和元件以及线路的基本名称、特性。
分为单字母符号和双字母符号。
1)单字母符号。
单字母符号用来表示按国家标准划分的23大类电气设备、装置和元器件。
2)双字母符号。
双字母符号由单字母符号后面另加一个字母组成,目的是更详细和更具体地表示电气设备、装置和元器件的名称。
(2)辅助文字符号辅助文字符号用来表示电气设备装置和元器件,也用来表示线路的功能、状态和特征。
常用辅助文字符号序号名称符号序号名称符号1高H16交流AC2低L17电压V3升U18电流A4降D19时间T5主M20闭合ON6辅AUX21断开OFF7中M22附加ADD8正FW23异步ASY9反R24同步SYN10红RD25自动A,AUT11绿GN26手动M,MAN12黄YE27起动ST13白WH28停止STP14蓝BL29控制C15直流DC30信号S3、文字符号的组合文字符号组合形式一般为基本符号+辅助符号+数字序号如FU2表示第二组熔断器。
在读文字符号时,同一个字母在组合中的位置不同,可能有不同的含义。
即文字符号只有明确了它在组合中的具体位置才有意义。
如F表示保护器件,U表示调制器,这两个意思组合起来是无意义的,只有熔断器FU是有意义的。
4、特殊文字符号在电气工程图中,一些特殊用途的接线端子、导线等,常采用一些专用文字符号标注。
特殊用途文字符号序号名称符号序号名称符号1交流系统电源第1相L111接地E2交流系统电源第2相L212保护接地PE3交流系统电源第3相L313不接地保护PU4中性线N14保护接地线和中性线共用PEN5交流系统设备第1相U15无噪声接地TE6交流系统设备第2相V16机壳和机架MM7交流系统设备第3相W17等电位CC8直流系统电源正极L+18交流电AC。
