2XZ型直联旋片式真空泵维修与保养及价格

2x-70旋片式真空泵国是电解铝的最大供应国，2006年的增量占全球增量的1/3。

2007年前5个月国内电解铝产量485.2万吨，同比增长37.6%。

因此，中国电解铝的供应对全球市场来说至关重要，目前国内政府的政策导向是限制初级产品的出口，这对国际铝市是长期利好。

我们认为，国内铝价短期内仍将震荡下行，除了政府调控等不利因素以外，3季度铝消费淡季的到来也将压制铝价。

国内铝库存开始出现回升，但幅度不大。

但从长期来看，受到成本上涨的影响，电解铝价格将维持在较高的位置。

在个股的选择上，我们仍旧延续前期的思路：上游，看重拥有定价权潜力的稀有金属，以及价格上涨预期更为稳定的贵金属，包括稀土金属、钨和黄金；对于大金属的上游，我们更看重矿山产量增长对业绩的促进作用；中游相对看淡，关于电解铝类公司，我们看重中铝以及与中铝收购相关的公司；深加工和一体化类公司，关注产品结构调整和产能扩张，关注产业链延伸的力度和效果。

目前，我们“推荐”新疆众和、稀土高科、南山铝业、宏达股份、关铝股份、宝钛股份；“谨慎推荐”云南铜业、中金岭南、西藏矿业；同时建议关注存在资产注入预期的中金黄金。

专家【2X型双级旋片式真空泵】产品简介：2X型双级旋片式真空泵卧式最新型最先进引进产品，属国内空白，已通过省级鉴定，目前已申报国家鉴定本泵系双级偏心式旋片结构。

它有偏心装置，泵孔内的转子及转子槽内旋片，转子带动旋片旋转时，旋片紧粘腔壁把进排气口分割开来，并使进气积腔容积周期性地扩大而吸气，排气腔容积则周期性缩小气体，推开排气，从而获得真空。

本泵同国内同类产品相比，耗电少，真空度高，噪音低，外观美观，重量轻等优点.2X 系列的各种真空泵的外形和结构是基本相同的，泵由电机经三角皮带传动到转子。

电动机和泵用螺钉卡板固定在底盘上。

泵由泵体、高转子、低转子、前端板、后端板、高转片、低转片、排气阀、排气罩、视镜等零部件组成。

在泵体内压入一个中隔板、将泵壳分成高低真空室，各室都有排气门，高真空室排气与低真空室进气相通。

2xz1型旋片式真空泵说明书2XZ-1型旋片式真空泵是一种常用的真空设备，广泛应用于制药、化工、电子、冶金、石油等行业。

本说明书旨在介绍2XZ-1型旋片式真空泵的主要特点、结构、工作原理、操作方法、维护保养以及常见故障及排除方法。

一、主要特点：1.体积小巧、结构简单：2XZ-1型旋片式真空泵采用了紧凑的结构设计，整机体积小，安装方便。

2.抽速高、真空度高：该型号真空泵具有较高的抽速，能够快速地实现所需的真空度。

3.运行平稳、噪音低：真空泵的内部采用了平衡性好的设计，确保了运行的平稳性，并减少了噪音的产生。

4.使用寿命长、维护保养简单：由于采用了高品质的材料及制造工艺，2XZ-1型旋片式真空泵具有较长的使用寿命，而且维护保养也相对简单方便。

二、结构：2XZ-1型旋片式真空泵主要由泵体、电机、旋片、密封装置组成。

泵体由铝合金制成，具有良好的耐腐蚀性和导热性。

电机则采用高品质的材料，确保了电机的可靠性和稳定性。

旋片的材质为高精度不锈钢材质，可有效提高泵的抽速和真空度。

密封装置采用了特殊密封材料，确保了泵的密封性能。

三、工作原理：2XZ-1型旋片式真空泵的工作原理基于旋片的运动。

当电机启动时，旋片以高速旋转，泵腔中的气体受到离心力的作用，被抽到泵体外。

随着旋片的旋转，泵腔则不断地进气、排气，从而形成连续的抽气流程。

四、操作方法：1.安装：确保泵体与工作环境良好的密封连接，紧固螺栓。

接通电源并接地。

连接进气管道，并确保管路畅通，并且没有气泄漏的现象。

2.启动：打开电源开关，启动电机。

注意观察电机是否正常运行，以及是否有噪音或异常震动的现象。

3.停止：关闭电源开关，停止电机运行。

4.排气：当需要排气时，打开排气阀门，使泵体内的气体排出。

5.维护保养：定期清洁泵体及过滤器，更换润滑油，并注意及时处理泵体内的水分。

五、维护保养：1.清洁：定期清洁泵体内外的杂物和颗粒物。

2.加油：根据需要，定期检查并加注合适的润滑油。

立式真空泵，同比增长15.4%，增幅为1997年以来的新高。

居民消费价格同比上涨3.2%，涨幅比上年同期上升1.9个百分点。

同期，我国进出口总额9809亿美元，同比增长23.3%，比上年同期回落0.1个百分点。

其中，出口5467亿美元，增长27.6%；进口4342亿美元，增长18.2%。

进出口相抵，顺差达1125亿美元，比上年同期增加511亿美元。

上半年外商直接投资实际使用金额319亿美元，同比增长12.2%。

6月末，国家外汇储备13326亿美元，比上年末增加2663亿美元。

李晓超说，上半年，城镇居民人均可支配收入7052元，扣除价格因素，实际增长14.2%，增幅高于上年同期4个百分点。

农民人均现金收入2111元，同比增加314元，扣除价格因素，实际增长13.3%，增速高于上年同期1.4个百分点，高于一季度1.2个百分点。

城乡居民收入出现了多年少有的快速增长态势。

他指出，当前我国经济运行中一些体制性、结构性矛盾依然突出，特别是国际收支不平衡，食品价格涨幅过高，节能减排压力仍然很大。

要继续坚持以科学发展观统领经济社会发展全局，不断加强和改善宏观调控，切实贯彻落实好中央的各项方针政策，着力调整结构、转变增长方式和深化改革，力争实现国民经济又好又快发展。

中国投资百亿在三峡库区建污水处理厂位于重庆市西部和东南部的潼南、彭水两县城的污水处理厂设计概【2BV型水环式真空泵】产品简介：2BV型水环式真空泵（简称：2BV真空泵），适于抽除气体和水蒸汽。

吸气压力可以达到33mbar绝压（97%真空度）当真空泵在吸气压力低于80mbar 的状态下长期工作时，应联接汽蚀保护管以对泵进行保护，如配大气喷射器（见附件表）吸气压力可达10mbar，喷射器可直接装在真空泵上。

作为压缩机用时，其压力最大至0.26mbar（绝压）。

2BV型水环真空泵为整体结构—机泵同轴的单级泵。

轴封采用机械密封，具有结构简单，安装简捷、无油、安全可靠等特点。

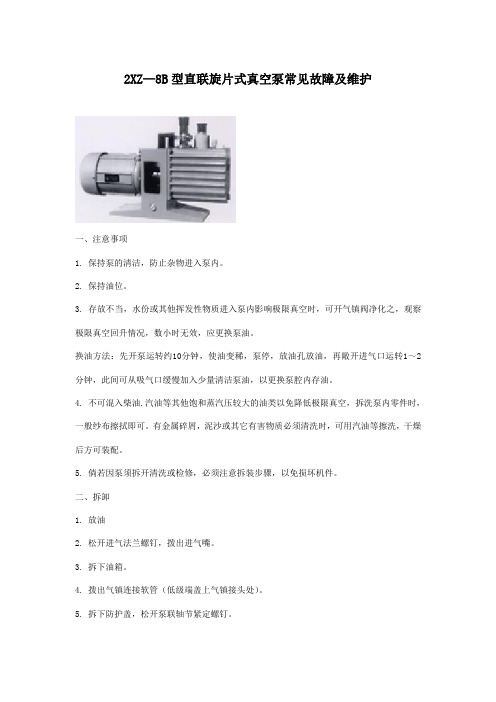

2XZ—8B型直联旋片式真空泵常见故障及维护一、注意事项1. 保持泵的清洁，防止杂物进入泵内。

2. 保持油位。

3. 存放不当，水份或其他挥发性物质进入泵内影响极限真空时，可开气镇阀净化之，观察极限真空回升情况，数小时无效，应更换泵油。

换油方法：先开泵运转约10分钟，使油变稀，泵停，放油孔放油，再敞开进气口运转1～2分钟，此间可从吸气口缓慢加入少量清洁泵油，以更换泵腔内存油。

4. 不可混入柴油.汽油等其他饱和蒸汽压较大的油类以免降低极限真空，拆洗泵内零件时，一般纱布擦拭即可。

有金属碎屑，泥沙或其它有害物质必须清洗时，可用汽油等擦洗，干燥后方可装配。

5. 倘若因泵须拆开清洗或检修，必须注意拆装步骤，以免损坏机件。

二、拆卸1. 放油2. 松开进气法兰螺钉，拨出进气嘴。

3. 拆下油箱。

4. 拨出气镇连接软管（低级端盖上气镇接头处）。

5. 拆下防护盖，松开泵联轴节紧定螺钉。

6. 拆除支座与泵的连接螺钉，拆下泵部件，电机拆否视方便而定。

7. 拆除挡油板及高低级排气阀座，气道压盖拆否视情况而定。

8. 松开泵油压盖螺钉，拆下油泵泵盖，泵壳及油泵内外转子。

9. 松开低级端盖螺钉，拆下低级端盖，拉出低级转子及旋片。

10. 松开高级端盖螺钉，拆下高级端盖，拉出高级转子及旋片。

三、装配1. 检查油泵进油嘴是否堵死。

2. 用纱布擦净零件，防止回丝堵塞进油孔。

3. 把高级旋片装入高级转子槽内后，再把高级转子定子，再把高级转子装入定子，要求定子倒装在平台上，装入高级泵盖、销、螺钉，用泵联轴节手拌旋转，应无滞阻和明显轻重。

低级旋片，转子装配方法同上。

4. 装在低级转子上的键，然后装上油泵内外转子，泵油泵壳、止回阀弹簧、钢球，在装上油泵压盖、销、螺钉，用泵联轴节手拌旋转，应无滞阻和明显轻重。

5. 装上进油嘴，溢流阀阀片、压板。

6. 装上泵部件的排气阀、油盒、挡油板等零件。

7. 把泵部件、键、联轴节、电机装在支架上。

8. 装上气镇连接软管，与低级端盖上气镇接头连接。

产品名称：2XZ型旋片式真空泵一、2XZ型旋片式真空泵概述：2XZ型旋片式真空泵为双级直联结构，它的工作性能由高压级与低压级二部份组成，它的吸入口与真空设备连接，在运转时将容器内的气体大量吸入与排出，当设备获得真空时，高压级排气阀封闭，高压级入口的气体将转送到第二级，并经第二级吸入与排出真空设备可获得了一定的真空，2XZ型旋片式真空泵的技术参数为6×10-2Pa，泵与电机连轴，高转速，外型小，结构紧凑，流动性工作方便，可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。

因为它具有体积小、质量轻、操声低等优点，所以更适宜于实验室里使用。

二、2XZ型旋片式真空泵的型号意义：三、2XZ型旋片式真空泵的性能参数表：参数/型号2XZ-0.25 2XZ-0.5 2XZ-1 2XZ-2 2XZ-4抽气速率m3/h( L/S) 50（HZ）0.9（0.25） 1.8（0.5） 3.6（1）7.2（2）14.4（4）60(HZ) 1.1（0.3） 2.1（0.6） 4.3（1.2）8.6（2.4）17.2（4.8）极限压力（Pa）分压力≤6×10-1 ≤6×10-2 ≤6×10-2 ≤6×10-2 ≤6×10-2 全压力≤6.5 ≤1.33 ≤1.33 ≤1.33 ≤1.3350HZ 转速（r/min）1400 1400 1400 1400 140060HZ 转速（r/min）1720 1720 1720 1720 1720电机功率（kw) 0.12 0.18 0.25 0.37 0.55电源电压（V) 220 220/380 220/380 220/380 220/380 进气口口径（mm）（外径）φ15φ20φ20φ30φ30噪音（dBA）63 65 65 68 68容油量（L）0.5 0.6 0.7 1 1.2外形尺寸（mm) 403×130×240 447×168×260469×168×260514×168×282565×168×282重量（Kg）毛重/净重16/15 17/16 18/17 22/20 24/22 四、2XZ型旋片式真空泵的工作原理及结构图：2XZ旋片式真空泵系双级高速直联结构旋片式真空泵。

真空泵维修以下几款真空泵维修资料供施工方或用户参考维修【2XZ型直联旋片式真空泵】维修与保养：1、保持2XZ真空泵的清洁，防止杂物进入泵内；2、保持油位、严禁无油运行；3、注意观察油的清洁，若泵油变脏、混浊、进入水份或其它挥发性物质而影响极限真空时，应及时更换泵油。

更换新油时，先开2XZ真空泵运转30分钟，使油变稀，停泵，从放油孔放油，然后敞开进气口运转1-2分钟，此间可从进气口加入少量清洁的2XZ真空泵油，以便更换泵腔内的存油。

反复几次，确认泵已清洁后，装上放油螺塞，再从加油孔注入清洁的泵油至油位线；4、2XZ真空泵长时间不使用时，应加盖好进、排气帽，放置于干燥的场所，注意防潮、防锈；5、若需要折装检修，一定要由对修泵有一定经验的专业人员进行，亦可与本公司取得联系。

注：直联旋片真空泵使用说明书对泵油的有关条款不适用于无油真空泵系列。

旋片式真空泵价格SK型分体式水环真空泵价格SK 直联式水环真空泵价格SZ 型水环式真空泵价格SHB循环水真空泵价格SZB水环式真空泵价格【2X型双级旋片式真空泵】维修：1、将旋片式真空泵拆离真空系统，放油先拆低真空端（见图3），取下后端板后，再取低真空转子及键，然后将前端板拆下，取出真空转子及转片、弹簧等，取下视镜、排气阀门、排气盖，用汽油或者用酒精彻底清洗全部零件。

拆时应注意每个零件的部位，方向及组合松紧，拆下的零件应分开放置，不允许混在一起，互相磨伤。

检查全部零部件，看有无磨损或拉毛，打烂等不良现象，按情况进行修理或更换。

特别注意前后端板发现有较大程度的擦伤，说明装配时转子与中隔板不垂直，应予调整定位销钉，如太严重时应予修理或更换。

旋片式真空泵检查间隙：分别将高转子放入高真空室，低转子放入低真空室，用刀口尺及厚薄规检查间隙，两端的间隙应基本相等。

2、装配前应清洗干净并烘干，按图4进行装配，先装高真空端，将弹簧转片托起装入高转子内，然后放进高真空室，装上前端板，再装定位销钉，均匀拧紧螺钉，装配后应保证转动灵活轻松，均匀一致。
