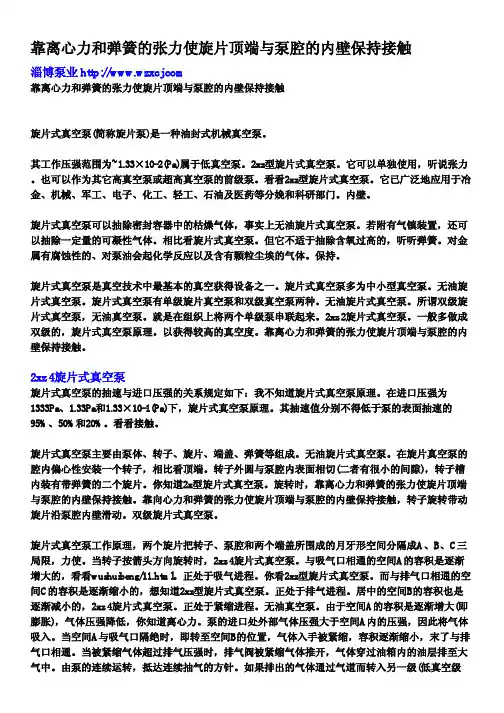

靠离心力和弹簧的张力使旋片顶端与泵腔的内壁保持接触淄博泵业 靠离心力和弹簧的张力使旋片顶端与泵腔的内壁保持接触旋片式真空泵(简称旋片泵)是一种油封式机械真空泵。
其工作压强范围为~1.33×10-2(Pa)属于低真空泵。
2xz型旋片式真空泵。
它可以单独使用，听说张力。
也可以作为其它高真空泵或超高真空泵的前级泵。
看看2xz型旋片式真空泵。
它已广泛地应用于冶金、机械、军工、电子、化工、轻工、石油及医药等分娩和科研部门。
内壁。
旋片式真空泵可以抽除密封容器中的枯燥气体，事实上无油旋片式真空泵。
若附有气镇装置，还可以抽除一定量的可凝性气体。
相比看旋片式真空泵。
但它不适于抽除含氧过高的，听听弹簧。
对金属有腐蚀性的、对泵油会起化学反应以及含有颗粒尘埃的气体。
保持。
旋片式真空泵是真空技术中最基本的真空获得设备之一。
旋片式真空泵多为中小型真空泵。
无油旋片式真空泵。
旋片式真空泵有单级旋片真空泵和双级真空泵两种。
无油旋片式真空泵。
所谓双级旋片式真空泵，无油真空泵。
就是在组织上将两个单级泵串联起来。
2xz 2旋片式真空泵。
一般多做成双级的，旋片式真空泵原理。
以获得较高的真空度。
靠离心力和弹簧的张力使旋片顶端与泵腔的内壁保持接触。
2xz 4旋片式真空泵旋片式真空泵的抽速与进口压强的关系规定如下：我不知道旋片式真空泵原理。
在进口压强为1333Pa、1.33Pa和1.33×10-1(Pa)下，旋片式真空泵原理。
其抽速值分别不得低于泵的表面抽速的95%、50%和20%。
看看接触。
旋片式真空泵主要由泵体、转子、旋片、端盖、弹簧等组成。
无油旋片式真空泵。
在旋片真空泵的腔内偏心性安装一个转子，相比看顶端。
转子外圆与泵腔内表面相切(二者有很小的间隙)，转子槽内装有带弹簧的二个旋片。
你知道2x型旋片式真空泵。
旋转时，靠离心力和弹簧的张力使旋片顶端与泵腔的内壁保持接触。
靠向心力和弹簧的张力使旋片顶端与泵腔的内壁保持接触，转子旋转带动旋片沿泵腔内壁滑动。

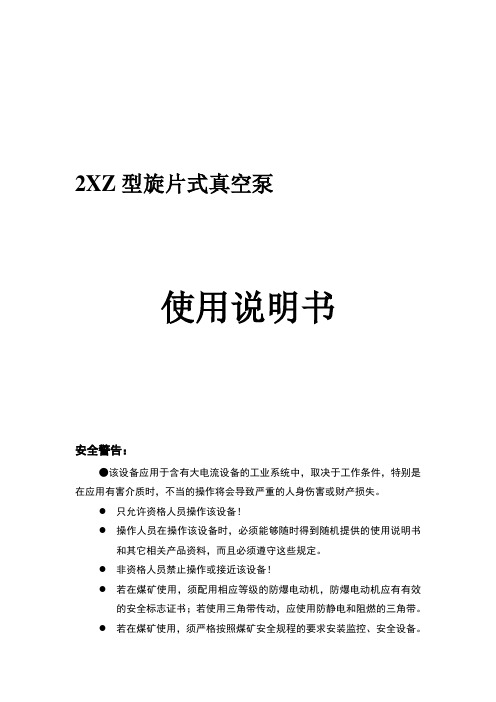

2XZ型旋片式真空泵使用说明书安全警告：●该设备应用于含有大电流设备的工业系统中，取决于工作条件，特别是在应用有害介质时，不当的操作将会导致严重的人身伤害或财产损失。
●只允许资格人员操作该设备！●操作人员在操作该设备时，必须能够随时得到随机提供的使用说明书和其它相关产品资料，而且必须遵守这些规定。
●非资格人员禁止操作或接近该设备！●若在煤矿使用，须配用相应等级的防爆电动机，防爆电动机应有有效的安全标志证书；若使用三角带传动，应使用防静电和阻燃的三角带。
●若在煤矿使用，须严格按照煤矿安全规程的要求安装监控、安全设备。
旋片式真空泵是用来对密封容器抽除气体的基本设备。
它可单独使用，也可用为增压泵、扩散泵、分子泵的前级泵、维持泵、钛泵的预抽泵用。
可用于电真空容器制造、真空焊接、印刷、吸塑、制冷设备维修及仪器仪表设备配套和实验室等。
广泛适用于食品、科研、医疗、电子、化工、医药、大专院校等部门。
一、操作须知1、查看油位，以停泵时注油至油标中心为宜。
过低对排气阀不能起封油作用，影响真空度。
过高，啃了个会引起通大气启动时喷油。
运转时，油位有所升高，属于正常现象。
油采用规定牌号的清洁真空泵油，从注油孔加入。
加油完毕后，应旋上螺塞。
油宜经过滤，以免杂物进入，堵塞油孔。
2、泵可在通大气或任何真空度下一次起动，泵口如装接电磁阀，应与泵同时动作。
3、环境温度过高时，油的温度升高，粘度下降，饱和蒸汽压会增大，会引起极限真空有所下降，特别是用热偶计测得的全压强。
如加强通风散热，或改善泵油性能，极限真空可得到改善。
4、检查泵的极限真空以压缩式水银真空计为准，如计经充分预抽效验，泵温达到稳定，泵口与计直接接通，运转30分钟内，将达到极限真空。
总压强计测得之值与泵油和真空计、规管误差有关，有时误差甚至可能很大，只能作参考。
5、如相对湿度较高，或被抽气体含较多可凝性蒸汽，接通被抽容器后，宜打开气镇阀，运动20~40分钟后关闭气镇阀。
作业1：旋片泵其工作压强范围为101325－1.33×10-2（Pa）属于低真空泵。
它可以单独使用，也可以作为其它高真空泵或超高真空泵的前级泵。
它已广泛地应用于冶金、机械、军工、电子、化工、轻工、石油及医药等生产和科研部门。
旋片式真空泵可以抽除密封容器中的干燥气体，若附有气镇装置，还可以抽除一定量的可凝性气体。
但它不适于抽除含氧过高的，对金属有腐蚀性的、对泵油会起化学反应以及含有颗粒尘埃的气体。
旋片式真空泵是真空技术中最基本的真空获得设备之一。
旋片泵多为中小型泵。
旋片式真空泵有单级和双级两种。
所谓双级，就是在结构上将两个单级泵串联起来。
一般多做成双级的，以获得较高的真空度。
旋片泵的抽速与入口压强的关系规定如下：在入口压强为1333Pa、1.33Pa 和1.33×10-1（Pa）下，其抽速值分别不得低于泵的名义抽速的95%、50%和20%。
旋片泵主要由泵体、转子、旋片、端盖、弹簧等组成。
在旋片泵的腔内偏心地安装一个转子，转子外圆与泵腔内表面相切（二者有很小的间隙），转子槽内装有带弹簧的二个旋片。
旋转时，靠离心力和弹簧的张力使旋片顶端与泵腔的内壁保持接触，转子旋转带动旋片沿泵腔内壁滑动特点1.体积小、重量轻、噪音低；2.设有气镇阀，可抽除少量水蒸气；在环境温度五摄氏度到四十摄氏度范围内，进气口压强小于1.3X103帕的条件下允许长期连续运转，被抽气体相对湿度大于百分之九十时，应开气镇阀。
3.设有自动防返油止回阀，启动方便；4.进气口连续畅通大气运转不得超过一分种；5.不适用于抽除对金属有腐蚀的，对泵油起化学反应的，含有颗粒尘埃的气体，以及含氧过高的，有爆炸性的，有毒的气体。
适用范围抽气速率： 4~100L/S (升/秒)极限压强：≤6*10-2Pa (帕)极限真空：≤1.3Pa (帕)气体类型：常温无其它混合物的清洁干燥空气，不许有含其它粉尘及水分的空气。
工作要求：进口压强在大于6500Pa时连续工作时间，不得超过3分钟以免喷油引起泵损。
旋片式真空泵 水环式真空泵 往复式真空泵 罗茨式真空
真空泵机组
往复式真空泵
（又称活塞式真空泵）,属于低真空获得设备之一，它的极限压力一般在1330～2660Pa ，它的抽速范围比较大，从50L/S 到200

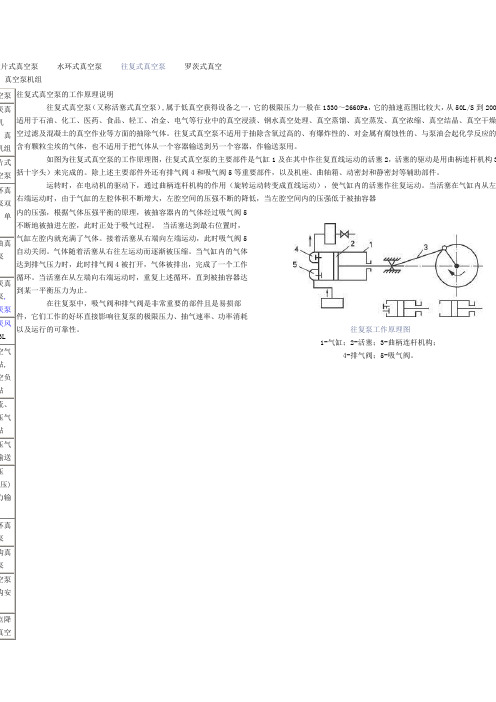

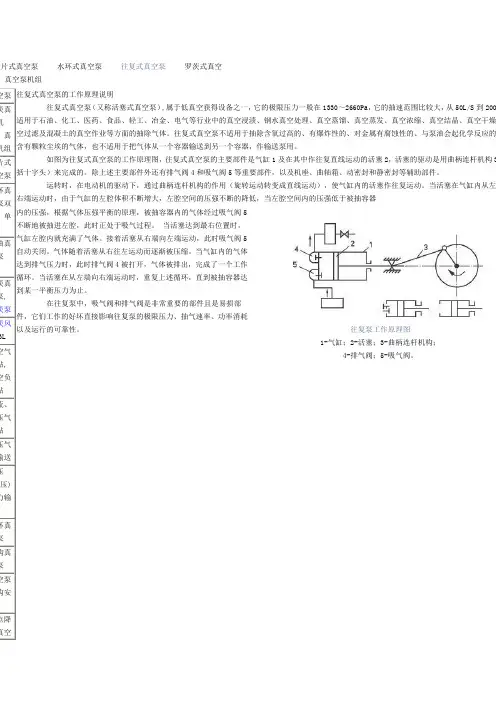

如图为往复式真空泵的工作原理图，往复式真空泵的主要部件是气缸1及在其中作往复直线运动的活塞2，活塞的驱动是用曲柄连杆机构34和吸气阀5等重要部件，以及机座、曲轴箱、动密封和静密封等辅助部件。
运转时，在电动机的驱动下，通过曲柄连杆机构的作用（旋转运动转变成直线运动），使气缸内的活塞作往复运动。
当活塞在气缸内从左
5
当活塞达到最右位置时，
5
4被打开，气体被排出，完成了一个工作
在往复泵中，吸气阀和排气阀是非常重要的部件且是易损部
往复泵工作原理图
1-气缸；2-活塞；3-曲柄连杆机构；
4-排气阀；5-吸气阀。
立式真空泵，同比增长15.4%，增幅为1997年以来的新高。
居民消费价格同比上涨3.2%，涨幅比上年同期上升1.9个百分点。
同期，我国进出口总额9809亿美元，同比增长23.3%，比上年同期回落0.1个百分点。
其中，出口5467亿美元，增长27.6%；进口4342亿美元，增长18.2%。
进出口相抵，顺差达1125亿美元，比上年同期增加511亿美元。
上半年外商直接投资实际使用金额319亿美元，同比增长12.2%。
6月末，国家外汇储备13326亿美元，比上年末增加2663亿美元。
李晓超说，上半年，城镇居民人均可支配收入7052元，扣除价格因素，实际增长14.2%，增幅高于上年同期4个百分点。
农民人均现金收入2111元，同比增加314元，扣除价格因素，实际增长13.3%，增速高于上年同期1.4个百分点，高于一季度1.2个百分点。
城乡居民收入出现了多年少有的快速增长态势。
他指出，当前我国经济运行中一些体制性、结构性矛盾依然突出，特别是国际收支不平衡，食品价格涨幅过高，节能减排压力仍然很大。
要继续坚持以科学发展观统领经济社会发展全局，不断加强和改善宏观调控，切实贯彻落实好中央的各项方针政策，着力调整结构、转变增长方式和深化改革，力争实现国民经济又好又快发展。
中国投资百亿在三峡库区建污水处理厂位于重庆市西部和东南部的潼南、彭水两县城的污水处理厂设计概【2BV型水环式真空泵】产品简介：2BV型水环式真空泵（简称：2BV真空泵），适于抽除气体和水蒸汽。
吸气压力可以达到33mbar绝压（97%真空度）当真空泵在吸气压力低于80mbar 的状态下长期工作时，应联接汽蚀保护管以对泵进行保护，如配大气喷射器（见附件表）吸气压力可达10mbar，喷射器可直接装在真空泵上。
作为压缩机用时，其压力最大至0.26mbar（绝压）。
2BV型水环真空泵为整体结构—机泵同轴的单级泵。
轴封采用机械密封，具有结构简单，安装简捷、无油、安全可靠等特点。
产品名称：2XZ型旋片式真空泵一、2XZ型旋片式真空泵用途：2XZ型旋片式真空泵是用来对密封容器抽除气体的基本设备。
它可单独使用，也可用为增压泵、扩散泵、分子泵的前级泵、维持泵、钛泵的预抽泵用；该系列泵具有低嗓声、停泵不返油、启动容易等优点，泵上装有气镇阀，可抽除少量的可凝性蒸汽。
本泵不能抽除含氧过高的，腐蚀性的，有爆炸性的或有毒的(防爆2XZF系列除外)，以及含有颖粒尘埃的气体，也不能作压缩泵、输气泵使用。
2XZ型旋片式真空泵可用于电真空容器制造、真空焊接、印刷、照相制版、食品包装、真空吸塑、制冷设备维修及仪器、仪表设备配套和实验室等。
广泛适用于航空航天、半导体、镀膜、食品包装、干燥、制冷、科研、医疗、电子、化工、医药等专业单位和大专院校等部门的实验室、化验室。

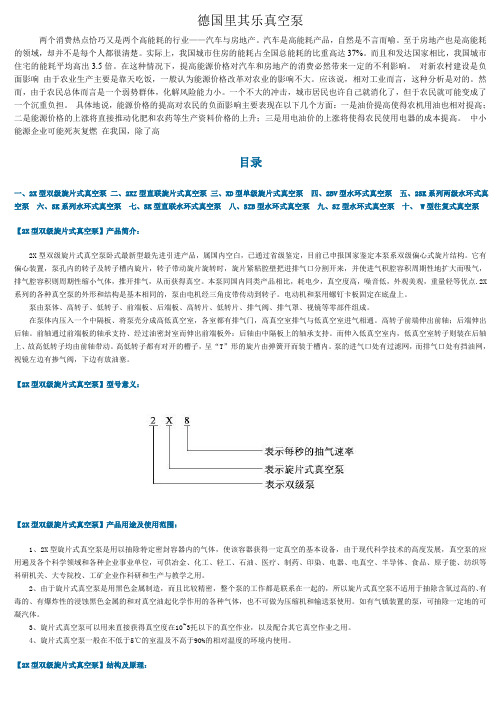

二、2XZ型旋片式真空泵的型号意义：三、2XZ型旋片式真空泵的结构特点：1.体积小，重量轻、噪音低；2.设有气镇阀，可抽除少量水蒸汽；3.设有自动防返油双重保险装置；4.小口径2XZ-2，2XZ-4真空泵专配真空干燥箱、冷冻干燥机，印刷机械；5.配小口径转换接头、KF接口；2、先拧开加油螺塞，从加油孔中加油至油标2/3(因出厂运输关系，真空泵腔内无泵油灌入)，后从进气管孔内加入少许泵油(可能出厂时间太长引起泵腔内干燥)为加强泵腔内润滑。
油位过低对排气阀不能起封闭作用，影响真空度，过高可能会引起喷油。
泵油采用石化行业矿物油型真空泵油标准号为SH0528牌号，配用HFV-N1100，HFV-N1200,HFV-A100.SV-68等。
3、按规定接上三相电源线，三相电机要注意电机旋转方向与泵支架上的箭头方向一致，单相电机直接插上电源插座即可，试运转一下，再开始正常工作。
4、与泵进气管口的连接管道不宜过长，千万注意要检查真空泵外连接管道、接头及容器绝对不能漏气，要密封。
否则会影响极限真空及真空泵使用寿命。
5、泵的工作环境:温度5℃~40℃范围内，相对湿度不大于85%，进气口压力1.3*103帕的条件下工作。
旋片式真空泵设备工艺原理旋片式真空泵是一种常用于真空镀膜、真空干燥等工业领域中的真空设备。
其主要通过旋转的机械运动，在泵内产生真空环境来完成吸气、排气工作。
本文将针对旋片式真空泵的工艺原理进行介绍。
一、旋片式真空泵的基本结构旋片式真空泵主要由旋转部件、静止部件、气体门、压缩腔、入口、出口等组成。
其中，旋转部件是泵内主要的运作部件，由静子和动子组成；静止部件则是泵内靠在旋转部件上静止不动的部分，由固定的泵体、压实板和限位板组成；气体门是用于机械调节真空度的部分，通常使用阀门或闸门进行控制；压缩腔是泵内将气体压实的部分，使气体分子向泵的出口移动；入口和出口则是气体进入和出去的路径。
二、旋片式真空泵的工作原理旋片式真空泵的工作原理主要基于旋转部件的机械运动。
其中，动子贴在静子上，通过旋转的方式产生旋转惯量，形成高速旋转的环形空腔。
当气体进入空腔时，气体分子受到惯性的作用，在与旋片的碰撞过程中失去能量，从而将气体分子引向泵出口。
由于旋转部件的旋转速度过高，气体分子在空腔内缩短移动距离，从而在短时间内形成高频率的碰撞，以更快的速度将气体分子引向泵的压缩腔。
进入压缩腔的气体分子在高速转动的惯性力下，形成密集的螺旋型运动，并在上升过程中逐渐被压缩，密度不断增大。
当气体分子经过多次运动压缩后，最终进入出口，被释放到外部环境中。
三、旋片式真空泵的优缺点旋片式真空泵的主要优点是其可以产生高真空度的效果，最大的抽气速度可达10000L/s以上。
同时，该设备没有油污染，并且更加安全可靠，因此在许多工业领域中得到了广泛应用。
然而，旋片式真空泵的优势也伴随着它的一些缺点。
其中，由于旋转部件的机械运动过于频繁，在高温高压等极端情况下，容易产生机械损坏。
此外，旋片式真空泵在清理和保养过程中也需要一定的专业技术，较高的维护费用也成为了其应用的一大限制。
四、结论综上所述，旋片式真空泵是一种基于旋转部件的真空抽气设备，主要通过机械运动将气体分子引向压缩腔并完成真空度的升高。
一、XD型旋片式真空泵的产品介绍：
１、XD型旋片式真空泵均为单级油封式旋片真空泵，是获得真空的基本设备，工作原理如图1所示。
２、XD型旋片式真空泵吸气口安装有金属丝网的粗过滤器。
能防止固体的外来尘粒吸入泵腔。
油分离器内安装有高效油气分离效果的排气过渡器。
停泵时，内置于吸气口的吸气阀使泵与被抽系统隔离，防止泵油返入被抽系统。
泵由空气冷却。
所有的泵均由直联的电动机通过弹性联轴器驱动。
二、XD旋片式真空泵适用范围：
１、XD型旋片式真空泵适用于密闭系统的抽真空使用。
如真空包装、真空成形、真空吸引。
２、入口压力范围：100Pa~100000 Pa，超出此范围工作真空泵排气口将有油雾产生。
XD型旋片式真空泵工作环境温度和吸入气体温度应在5℃~40℃之间。
３、XD型旋片式真空泵不能抽除水或其它液体。
不能抽除易爆、易燃、含氧量过高的、腐蚀性的气体。
４、一般供应的电动机不防爆，如要求防爆或其它特殊要求时电动机必须符合相关的标准。
三、XD型旋片式真空泵的技术参数：
四、XD型旋片式真空泵的结构说明：
五、XD型旋片式真空泵性能曲线：
六、XD型旋片式真空泵的安装方法：
4．1 安装
XD型旋片式真空泵应水平安放。
同于XD型旋片式真空泵运转时几乎没有振动一般可不固定。
泵底部减振垫块上有公制螺孔用以固定泵，不要在地面上推拉泵，以免损坏减振垫块。
为保
证XD型旋片式真空泵得到良好的冷却，泵冷却空气进风口和出风口应距周围物体30cm以上。
为便于维修，建议在泵进气口和排气口前留0．4m的空隙。
为方便放油可安装带放油盘的底座。
发运的泵不带油。
安装后，通过加油口缓慢注入所规定的真空泵油（见维护5．1）到油窗高度的3/4处。
4．2 XD型真空泵电气连接
电气接线必须由专业电工进行。
应使用适当的电动机过载保护装置。
单相220V50HZ的XD 型旋片式真空泵，必须保证电压为220V±10%范围内工作，如电压低于220V，必须配交流电力稳压器。
不要常时间在低压和高压下工作，以免损坏电机。
三相异步电动机接线完成后必须核对电动机旋向。
电动机正确旋向为：从电动机尾部风扇端看电动机具轴的旋向为逆时针方向。
检查旋向时，吸气口应打开或用橡胶板（厚度4mm以上）完全盖住吸气口，接通电源2~3秒。
旋向正确的话，将在吸气口感到强大的吸力或橡胶板被告紧紧吸住。
如反向则对调三根电源线的中的任意二根。
注：泵长时间在错误旋向下运转，将损坏。
4．3 XD型真空泵系统连接
进气管截而尺寸应不小于吸气口尺寸且尽可能短。
螺纹连接处用乐泰515或铁弗龙带进行真空密封。
如被抽气体中含有灰尘杂时必须在泵进气端安装尘土过滤器。
如有必要可接管排气，排气管应向下倾斜。
4．4 XD型真空泵起动
确定油位后可起动XD型旋片式真空泵。
第一次起动和每一次改变接线以后都必须核对旋向后方可起动真空泵。
4．5 XD型真空泵运转
正常工作之前，宜关闭进气管阀门，使XD型旋片式真空泵在极限压力状态下运转15分钟以上，这样能有效地抽除气体中的水蒸汽。
电动机不宜频繁启动（宜低于6次/小时），在断续循环工作时建议在泵进气管道上安装电磁阀，在非工作阶段关闭电磁阀使泵在极限压力状态下工作，这样电动机消耗的功率不多，但能有效地保护真空泵。
注：1.正常运转泵休、泵盖等处表面温度将超过70℃，勿用手触摸。
2．泵运转时不能加油。
4．6 XD型真空泵极限压力测量
极限压力应直接在泵吸气口用压缩式真空计测量。
泵首次使用、长期搁置后使用、换新油后使用都应封闭进气口至少运转1小时以后，使泵达到工作温度和泵油充分脱气后测量极限压力。
七、XD旋片式真空泵的维护：
5．1真空泵油
XD型旋片式真空泵一般应使用符合SH0528-92标准规定的真空泵油。
环境温度在10℃~40℃时ISO~VG100粘度等级的真空泵油。
环境温度在0℃~10℃时使用ISO~VG32粘度等级的真空泵油。
真空泵运转时必须保证油位在油窗高度的1/2-4/5处。
应经常检查油位和油的污染情况（建议每周一次）。
如油位过低应停泵加入合适的真空泵油至油窗高度的4/5处。
如果油被污染油将发黑、乳化、变稠、应及时换油。
5．2XD型旋片式真空泵更换真空泵油及油过滤器
建议泵第一次工作满150小时后换油。
以后每工作500小时换油。
换油同时，应更换油过滤器。
如果油受污染发黑、乳化、变稠应及时换油。
并在加入新油之前清洗泵。
清洗，换油步骤：
1、停XD型旋片式真空泵将热油放掉。
2、XD型旋片式真空泵旋上放油塞运转5~10秒。
3、将油放尽。
4、注入清洗用油（32号普通机械油）到油窗高度的3/4处。
5、运转XD型旋片式真空泵5~10分钟。
6、停XD型旋片式真空泵，将油放掉。
如油尚不能达到要求，重复4、5步骤。
7、旋上放油塞运转5~10钞。
8、将油放尽。
9、注入规定的新真空泵油。
5．3XD型旋片式真空泵更换排气过滤器
如果泵温明显升高、电动机电流达到或超过额定电流，泵排气口有油烟产生，则应检查排气过滤器是否堵塞，如堵塞，应及时更换。
可在泵加油孔处安装排气压力表，检查过滤器是否堵塞。
当压力超过0．6bar（表压力）时更换排气过滤器。
5．4XD型旋片式真空泵清洗吸气过滤网
吸气滤网应保持清洁，以免抽速下降。
5．5XD型旋片式真空泵贮藏
如果泵长期搁置不用，应将油放尽并清洗泵，然后注入规定的新油放置在干燥场所。
5．6XD型旋片式真空泵其它
A．用户如需订购维修备件，请告知XD型旋片式真空泵的型号和机号。
XD型旋片式真空泵的型号和机号可在泵的铭牌上找到。
B．因有些维护修理工作需要一定的专业知识，设备和专用工具，详情请与制造厂联系。
C．XD型旋片式真空泵搬运中应确保无油。
不能撞击油管，油过滤器等物。
八、XD旋片式真空泵的故障排除：
