真空泵结构、工作原理与维修

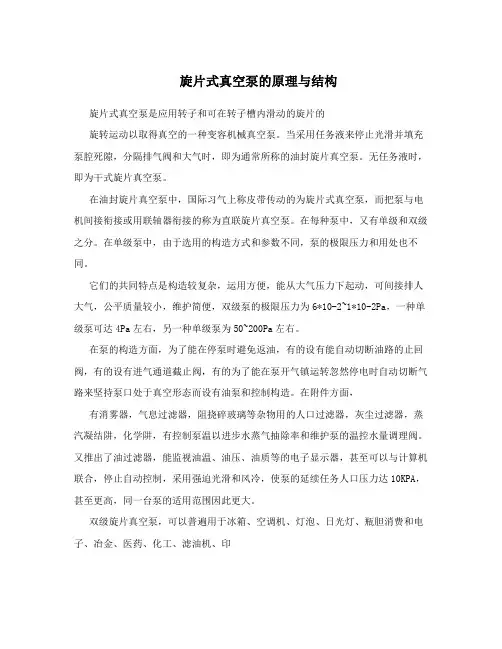

旋片式真空泵的原理与结构旋片式真空泵是应用转子和可在转子槽内滑动的旋片的旋转运动以取得真空的一种变容机械真空泵。

当采用任务液来停止光滑并填充泵腔死隙，分隔排气阀和大气时，即为通常所称的油封旋片真空泵。

无任务液时，即为干式旋片真空泵。

在油封旋片真空泵中，国际习气上称皮带传动的为旋片式真空泵，而把泵与电机间接衔接或用联轴器衔接的称为直联旋片真空泵。

在每种泵中，又有单级和双级之分。

在单级泵中，由于选用的构造方式和参数不同，泵的极限压力和用处也不同。

它们的共同特点是构造较复杂，运用方便，能从大气压力下起动，可间接排人大气，公平质量较小，维护简便，双级泵的极限压力为6*10-2~1*10-2Pa，一种单级泵可达4Pa左右，另一种单级泵为50~200Pa左右。

在泵的构造方面，为了能在停泵时避免返油，有的设有能自动切断油路的止回阀，有的设有进气通道截止阀，有的为了能在泵开气镇运转忽然停电时自动切断气路来坚持泵口处于真空形态而设有油泵和控制构造。

在附件方面，有消雾器，气息过滤器，阻挠碎玻璃等杂物用的人口过滤器，灰尘过滤器，蒸汽凝结阱，化学阱，有控制泵温以进步水蒸气抽除率和维护泵的温控水量调理阀。

又推出了油过滤器，能监视油温、油压、油质等的电子显示器，甚至可以与计算机联合，停止自动控制，采用强迫光滑和风冷，使泵的延续任务人口压力达10KPA，甚至更高，同一台泵的适用范围因此更大。

双级旋片真空泵，可以普遍用于冰箱、空调机、灯泡、日光灯、瓶胆消费和电子、冶金、医药、化工、滤油机、印刷机械、包装机等工业，可作为分散泵、罗茨泵、分子泵等的前级泵，供电子仪器、医疗仪器等配套和实验研讨使用。

由于直联泵没有皮带摩擦的粉尘的净化，体积小、分量轻、资料浪费、功用日趋完善，更被普遍推行使用。

一、抽气原理与构造旋片式真空泵，它有公平地装在定子腔内的转子及转子槽内的两个或数个旋片，转子与泵壳内外表或相切或相交，转子带动旋片旋转时，旋片借向心力(有的还有弹簧力)紧贴缸壁，把进排气口联系开来，并使进气腔容器周期性扩展而吸气，排气腔容积则周期性地减少而紧缩气体，借气体和油的压力推开排气阀排气，从而取得真空。

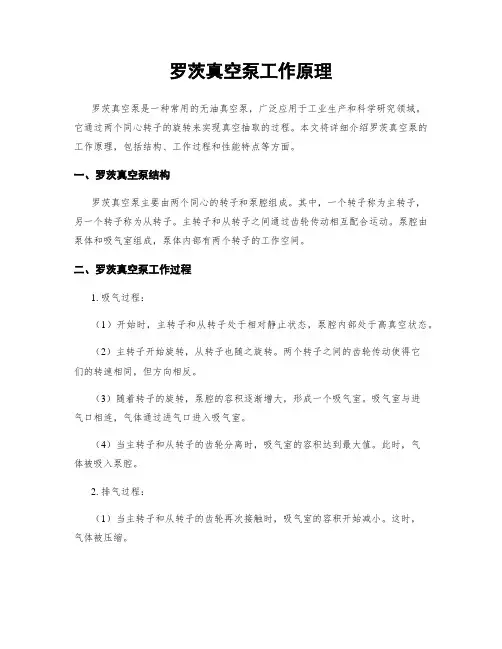

罗茨真空泵工作原理罗茨真空泵是一种常用的无油真空泵，广泛应用于工业生产和科学研究领域。

它通过两个同心转子的旋转来实现真空抽取的过程。

本文将详细介绍罗茨真空泵的工作原理，包括结构、工作过程和性能特点等方面。

一、罗茨真空泵结构罗茨真空泵主要由两个同心的转子和泵腔组成。

其中，一个转子称为主转子，另一个转子称为从转子。

主转子和从转子之间通过齿轮传动相互配合运动。

泵腔由泵体和吸气室组成，泵体内部有两个转子的工作空间。

二、罗茨真空泵工作过程1. 吸气过程：（1）开始时，主转子和从转子处于相对静止状态，泵腔内部处于高真空状态。

（2）主转子开始旋转，从转子也随之旋转。

两个转子之间的齿轮传动使得它们的转速相同，但方向相反。

（3）随着转子的旋转，泵腔的容积逐渐增大，形成一个吸气室。

吸气室与进气口相连，气体通过进气口进入吸气室。

（4）当主转子和从转子的齿轮分离时，吸气室的容积达到最大值。

此时，气体被吸入泵腔。

2. 排气过程：（1）当主转子和从转子的齿轮再次接触时，吸气室的容积开始减小。

这时，气体被压缩。

（2）随着转子的继续旋转，气体被推入排气室。

排气室与出气口相连，气体通过出气口排出。

（3）当主转子和从转子再次分离时，排气室的容积达到最小值。

此时，气体被排出泵腔。

3. 循环过程：罗茨真空泵的工作过程是一个连续的循环过程。

主转子和从转子的不断旋转使得吸气室和排气室交替工作，从而实现对气体的连续抽取和排出。

三、罗茨真空泵的性能特点1. 高真空度：罗茨真空泵可以实现较高的真空度，通常可达到10^-3 Pa。

2. 无油运行：罗茨真空泵采用无油设计，不需要添加润滑油，避免了油污染和油气回流的问题。

3. 高抽速：罗茨真空泵具有较高的抽速，能够快速抽取大量气体。

4. 低噪音：罗茨真空泵的转子运动平稳，噪音较低。

5. 适合范围广：罗茨真空泵可用于抽取干净的气体和一些湿气，适合于各种工业和科研领域。

四、总结罗茨真空泵通过两个同心转子的旋转来实现真空抽取的过程。

真空泵原理真空泵工作原理真空泵基本上可以分为两种类型，即气体传输泵和气体捕集泵。

随着真空应用技术在生产和科学讨论领域中对其应用压强范围的要求越来越宽，大多需要由几种真空泵构成真空抽气系统共同抽气后才能充分生产和科学讨论过程的要求，因此选用不同类型真空泵构成的真空抽气机组进行抽气的情况较多。

为了便利起见，将这些泵按其工作原理或其结构特点进行一些实在的认真的分类是必要的。

真空泵原理在带有吸气阀和排气阀的圆形泵体（定子）内，装有一个偏心转子和在转子槽中靠离心力运动的三片叶片，这些叶片将泵分成三部分，它们的容积随阗转子的转动，周期性地变化，完成气体的抽吸，压缩，排出过程，从而使抽吸口处的气体被抽吸，形成真空。

一、2X型旋片式真空泵（简称旋片泵）工作压强范围为101325～1.3310—2（Pa）属于低真空泵。

它可以单独使用，也可以作为其它高真空泵或超高真空泵的前级泵。

它已广泛地应用于冶金、机械、军工、电子、化工、轻工、石油及医药等生产和科研部门。

旋片泵可以抽除密封容器中的干燥气体，若附有气镇装置，还可以抽除确定量的可凝性气体。

但它不适于抽除含氧过高的，对金属有腐蚀性的、对泵油会起化学反应以及含有颗粒尘埃的气体。

旋片泵是真空技术中基本的真空获得设备之一、旋片泵多为中小型泵。

旋片泵有单级和双级两种。

所谓双级，就是在结构上将两个单级泵串联起来。

一般多做成双级的，以获得较高的真空度。

旋片泵的抽速与入口压强的关系规定如下：在入口压强为1333Pa、1.33Pa和 1.3310—1（Pa）下，其抽速值分别不得低于泵的名义抽速的95%、50%和20%。

真空泵的操作介绍真空泵是用来对密封容器抽除气体的基本设备之一、它可单独作用，也可作为增压泵、扩散泵、分子泵等的前级泵，维持泵，钛泵的预抽泵用。

可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。

由于它具有体积小、质量轻、操声低等优点，所以更适合于试验室里使用。

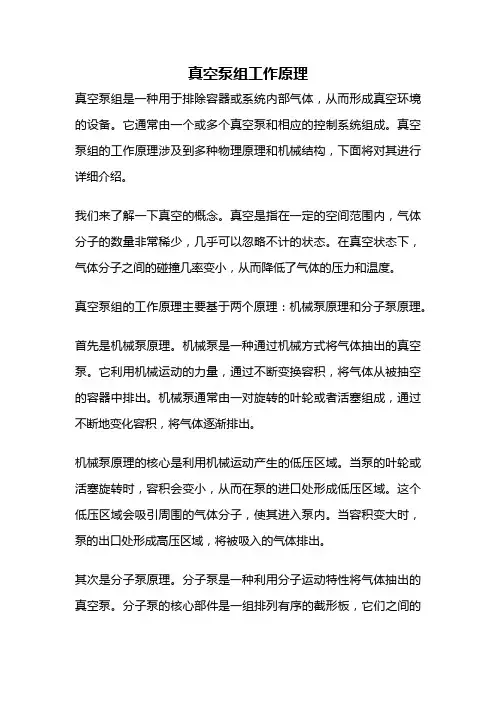

真空泵组工作原理真空泵组是一种用于排除容器或系统内部气体，从而形成真空环境的设备。

它通常由一个或多个真空泵和相应的控制系统组成。

真空泵组的工作原理涉及到多种物理原理和机械结构，下面将对其进行详细介绍。

我们来了解一下真空的概念。

真空是指在一定的空间范围内，气体分子的数量非常稀少，几乎可以忽略不计的状态。

在真空状态下，气体分子之间的碰撞几率变小，从而降低了气体的压力和温度。

真空泵组的工作原理主要基于两个原理：机械泵原理和分子泵原理。

首先是机械泵原理。

机械泵是一种通过机械方式将气体抽出的真空泵。

它利用机械运动的力量，通过不断变换容积，将气体从被抽空的容器中排出。

机械泵通常由一对旋转的叶轮或者活塞组成，通过不断地变化容积，将气体逐渐排出。

机械泵原理的核心是利用机械运动产生的低压区域。

当泵的叶轮或活塞旋转时，容积会变小，从而在泵的进口处形成低压区域。

这个低压区域会吸引周围的气体分子，使其进入泵内。

当容积变大时，泵的出口处形成高压区域，将被吸入的气体排出。

其次是分子泵原理。

分子泵是一种利用分子运动特性将气体抽出的真空泵。

分子泵的核心部件是一组排列有序的截形板，它们之间的间距非常小。

当气体分子进入分子泵时，分子会因为截形板之间的间隙很小而发生碰撞，从而改变原有的运动方向。

在分子泵中，截形板之间的间距通常在纳米级别，可以使气体分子在碰撞过程中发生多次反弹，从而逐渐减小其动能和速度。

分子泵原理的关键是利用气体分子的碰撞和反弹来实现气体的抽出。

当气体分子进入分子泵后，由于碰撞和反弹的作用，分子的速度和能量逐渐减小。

当分子的速度降低到一定程度时，它们就会被分子泵的排气系统排出。

真空泵组通常由机械泵和分子泵组成。

在真空泵组的工作过程中，机械泵先行工作，通过机械泵将大部分的气体排出，然后分子泵继续工作，将剩余的气体抽出，从而形成更高的真空度。

除了机械泵和分子泵，真空泵组还可以配备其他辅助设备，如冷凝器、气体分子过滤器等，以提高真空泵组的工作效率和净化能力。

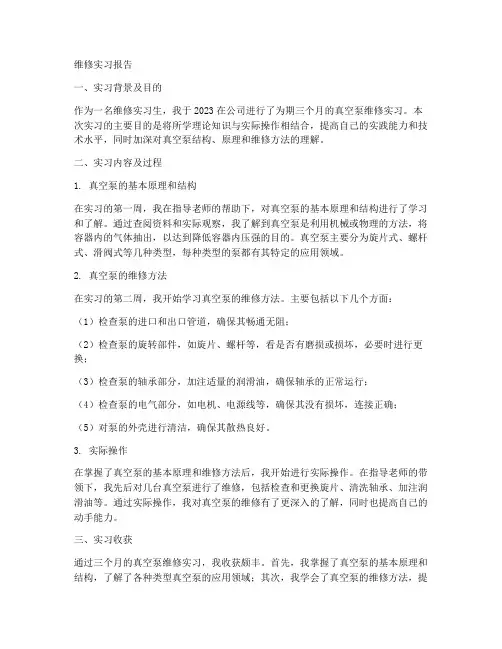

维修实习报告一、实习背景及目的作为一名维修实习生，我于2023在公司进行了为期三个月的真空泵维修实习。

本次实习的主要目的是将所学理论知识与实际操作相结合，提高自己的实践能力和技术水平，同时加深对真空泵结构、原理和维修方法的理解。

二、实习内容及过程1. 真空泵的基本原理和结构在实习的第一周，我在指导老师的帮助下，对真空泵的基本原理和结构进行了学习和了解。

通过查阅资料和实际观察，我了解到真空泵是利用机械或物理的方法，将容器内的气体抽出，以达到降低容器内压强的目的。

真空泵主要分为旋片式、螺杆式、滑阀式等几种类型，每种类型的泵都有其特定的应用领域。

2. 真空泵的维修方法在实习的第二周，我开始学习真空泵的维修方法。

主要包括以下几个方面：（1）检查泵的进口和出口管道，确保其畅通无阻；（2）检查泵的旋转部件，如旋片、螺杆等，看是否有磨损或损坏，必要时进行更换；（3）检查泵的轴承部分，加注适量的润滑油，确保轴承的正常运行；（4）检查泵的电气部分，如电机、电源线等，确保其没有损坏，连接正确；（5）对泵的外壳进行清洁，确保其散热良好。

3. 实际操作在掌握了真空泵的基本原理和维修方法后，我开始进行实际操作。

在指导老师的带领下，我先后对几台真空泵进行了维修，包括检查和更换旋片、清洗轴承、加注润滑油等。

通过实际操作，我对真空泵的维修有了更深入的了解，同时也提高自己的动手能力。

三、实习收获通过三个月的真空泵维修实习，我收获颇丰。

首先，我掌握了真空泵的基本原理和结构，了解了各种类型真空泵的应用领域；其次，我学会了真空泵的维修方法，提高了自己的实践能力和技术水平；最后，我在实习过程中，学会了与同事、老师沟通合作，培养了团队精神。

四、实习总结本次真空泵维修实习使我受益匪浅。

我深刻认识到理论知识与实践操作的重要性，只有将二者结合起来，才能更好地应对工作中的各种挑战。

同时，我也明白了维修工作不仅仅需要技术，还需要良好的沟通和团队合作能力。

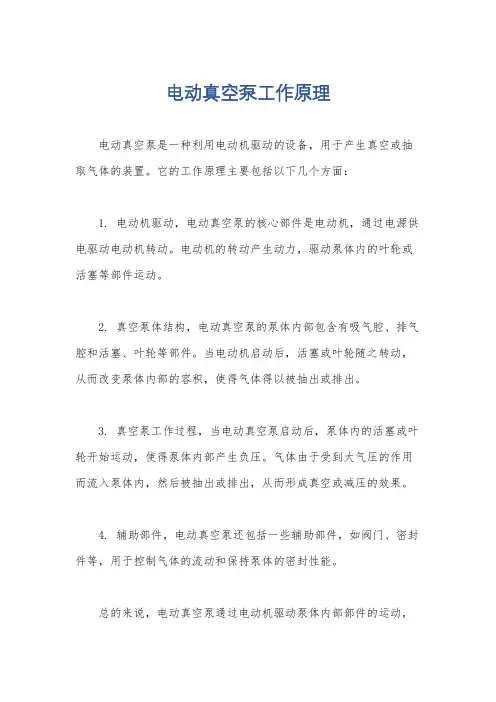

电动真空泵工作原理
电动真空泵是一种利用电动机驱动的设备，用于产生真空或抽取气体的装置。

它的工作原理主要包括以下几个方面：
1. 电动机驱动，电动真空泵的核心部件是电动机，通过电源供电驱动电动机转动。

电动机的转动产生动力，驱动泵体内的叶轮或活塞等部件运动。

2. 真空泵体结构，电动真空泵的泵体内部包含有吸气腔、排气腔和活塞、叶轮等部件。

当电动机启动后，活塞或叶轮随之转动，从而改变泵体内部的容积，使得气体得以被抽出或排出。

3. 真空泵工作过程，当电动真空泵启动后，泵体内的活塞或叶轮开始运动，使得泵体内部产生负压。

气体由于受到大气压的作用而流入泵体内，然后被抽出或排出，从而形成真空或减压的效果。

4. 辅助部件，电动真空泵还包括一些辅助部件，如阀门、密封件等，用于控制气体的流动和保持泵体的密封性能。

总的来说，电动真空泵通过电动机驱动泵体内部部件的运动，
改变泵体内部的容积，从而实现气体的抽出或排出，从而产生真空或减压的效果。

这种工作原理使得电动真空泵在实验室、工业生产等领域得到了广泛的应用。

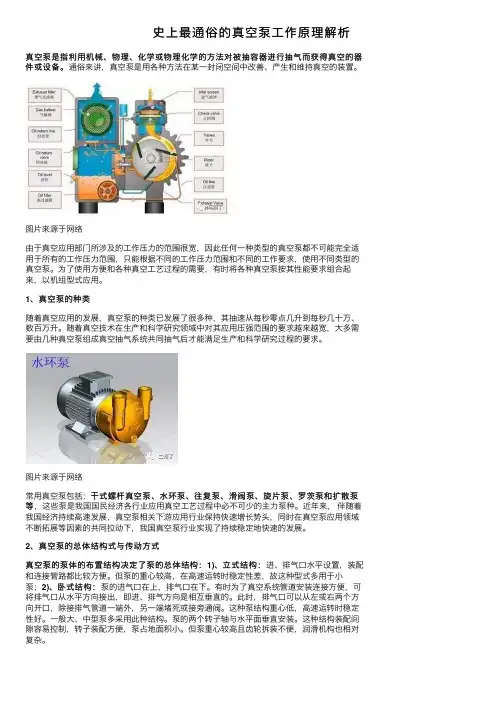

史上最通俗的真空泵⼯作原理解析真空泵是指利⽤机械、物理、化学或物理化学的⽅法对被抽容器进⾏抽⽓⽽获得真空的器件或设备。

通俗来讲，真空泵是⽤各种⽅法在某⼀封闭空间中改善、产⽣和维持真空的装置。

件或设备。

图⽚来源于⽹络由于真空应⽤部门所涉及的⼯作压⼒的范围很宽，因此任何⼀种类型的真空泵都不可能完全适⽤于所有的⼯作压⼒范围，只能根据不同的⼯作压⼒范围和不同的⼯作要求，使⽤不同类型的真空泵。

为了使⽤⽅便和各种真空⼯艺过程的需要，有时将各种真空泵按其性能要求组合起来，以机组型式应⽤。

1、真空泵的种类随着真空应⽤的发展，真空泵的种类已发展了很多种，其抽速从每秒零点⼏升到每秒⼏⼗万、数百万升。

随着真空技术在⽣产和科学研究领域中对其应⽤压强范围的要求越来越宽，⼤多需要由⼏种真空泵组成真空抽⽓系统共同抽⽓后才能满⾜⽣产和科学研究过程的要求。

图⽚来源于⽹络⼲式螺杆真空泵、⽔环泵、往复泵、滑阀泵、旋⽚泵、罗茨泵和扩散泵常⽤真空泵包括：⼲式螺杆真空泵、⽔环泵、往复泵、滑阀泵、旋⽚泵、罗茨泵和扩散泵等，这些泵是我国国民经济各⾏业应⽤真空⼯艺过程中必不可少的主⼒泵种。

近年来，伴随着我国经济持续⾼速发展，真空泵相关下游应⽤⾏业保持快速增长势头，同时在真空泵应⽤领域不断拓展等因素的共同拉动下，我国真空泵⾏业实现了持续稳定地快速的发展。

2、真空泵的总体结构式与传动⽅式、⽴式结构：进、排⽓⼝⽔平设置，装配真空泵的泵体的布置结构决定了泵的总体结构：1)、⽴式结构：和连接管路都⽐较⽅便。

但泵的重⼼较⾼，在⾼速运转时稳定性差，故这种型式多⽤于⼩、卧式结构：泵的进⽓⼝在上，排⽓⼝在下。

有时为了真空系统管道安装连接⽅便，可泵；2)、卧式结构：将排⽓⼝从⽔平⽅向接出，即进、排⽓⽅向是相互垂直的。

此时，排⽓⼝可以从左或右两个⽅向开⼝，除接排⽓管道⼀端外，另⼀端堵死或接旁通阀。

这种泵结构重⼼低，⾼速运转时稳定性好。

⼀般⼤、中型泵多采⽤此种结构。

泵的两个转⼦轴与⽔平⾯垂直安装。

真空泵的维护和维修（上）故障现象产⽣原因消除⽅法1）不能达到所要求的极限真空度。

1．进⽓管路及连接处漏⽓。

1．排除漏⽓因素或临时⽤真空封泥封堵。

2．所抽吸⽓体温度过⾼。

2．在进⽓管路上加装冷凝装置，降低进⽓温度。

3．油量不⾜或油质不对。

3．增添新的机械泵⽤的真空油。

4．真空油已污损。

4．更换新的真空油。

5．油温太低。

5．在严寒季节，室温太低影响油温度，等泵运转半⼩时后，⽅能进⼊正常情况。

6．排⽓阀⽚损坏漏⽓。

6．更换新的排⽓阀⽚。

7．进⽓管路连接处橡胶垫圈损坏。

7．更换新的橡胶密封垫圈。

8．所抽吸⽓体中含有可凝性蒸⽓。

8．须⽤⽓镇装置或加装蒸汽捕集装置。

9．机件损坏。

9．使⽤年久，由于零件磨损，不能保持原来间隙影响正常⼯作和真空度，须进⾏修理或更新。

10．选⽤真空计不对。

10．应按标准选⽤压缩式真空计以测得的分压强为准，或以电真空计测得全压强作参考。

2）油温过⾼。

1．有杂物或铁屑吸⼊泵体。

1．将泵拆开检查修理，取出杂物。

2．吸⼊⽓体温度过⾼。

2．进⼝管路上，装冷却装置。

3．冷却⽔温度过⾼或⽔量不⾜。

3．降低冷却⽔温度或增加冷却⽔流量。

3）真空泵漏油。

1．泵油、轴封损坏。

1．换新的轴封。

2．油箱螺钉松动或垫⽚损坏。

2．换新的垫⽚拧紧螺钉。

4）泵运转不正常。

1．泵润滑不良。

1．检查清理润滑系统。

2．三⾓带太松或太紧。

2．调整三⾓带的紧度。

3．泵体内有污物或磨损零件碎粒。

3．将泵拆开检查排除之。

1维护部分1.1、机械真空泵的维护和保养：（1）泵及其四周环境应经常保持清洁。

（2）泵在运转过程中应保持油箱内油量不得低于油标中⼼。

（3）不同种类和牌号的真空泵油不可混合使⽤。

（4）泵在使⽤中温升不能超过70℃。

（5）新泵在使⽤100 h左右应换1～2次油，待换下的油内不再发现含⿊⾊⾦属粉末后，可加长换油期限。

根据说明书规定和使⽤实际情况来确定换油期限。

（6）新泵和修理后的泵应现作运转试验4～6 h，检查泵是否符合使⽤要求。

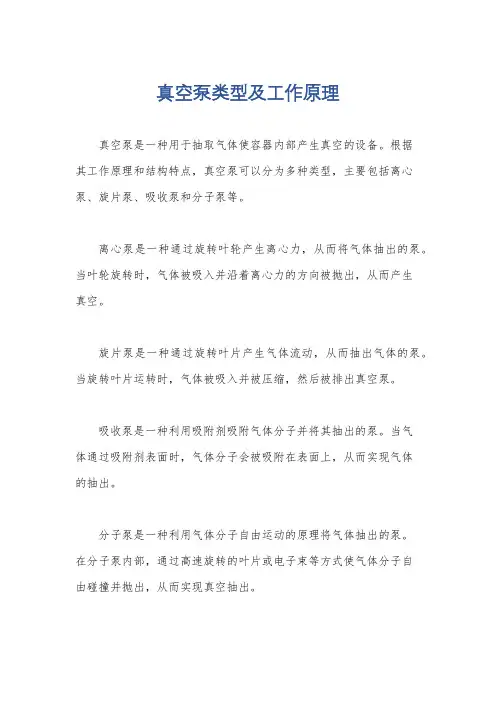

真空泵类型及工作原理
真空泵是一种用于抽取气体使容器内部产生真空的设备。

根据
其工作原理和结构特点，真空泵可以分为多种类型，主要包括离心泵、旋片泵、吸收泵和分子泵等。

离心泵是一种通过旋转叶轮产生离心力，从而将气体抽出的泵。

当叶轮旋转时，气体被吸入并沿着离心力的方向被抛出，从而产生
真空。

旋片泵是一种通过旋转叶片产生气体流动，从而抽出气体的泵。

当旋转叶片运转时，气体被吸入并被压缩，然后被排出真空泵。

吸收泵是一种利用吸附剂吸附气体分子并将其抽出的泵。

当气
体通过吸附剂表面时，气体分子会被吸附在表面上，从而实现气体
的抽出。

分子泵是一种利用气体分子自由运动的原理将气体抽出的泵。

在分子泵内部，通过高速旋转的叶片或电子束等方式使气体分子自
由碰撞并抛出，从而实现真空抽出。

总的来说，真空泵的工作原理主要包括离心力、旋转叶片、吸附和气体分子自由运动等方式，不同类型的真空泵根据其工作原理和结构特点在不同的真空应用领域有着各自的优势和适用范围。
