旋片真空泵SV500-630-750说明书

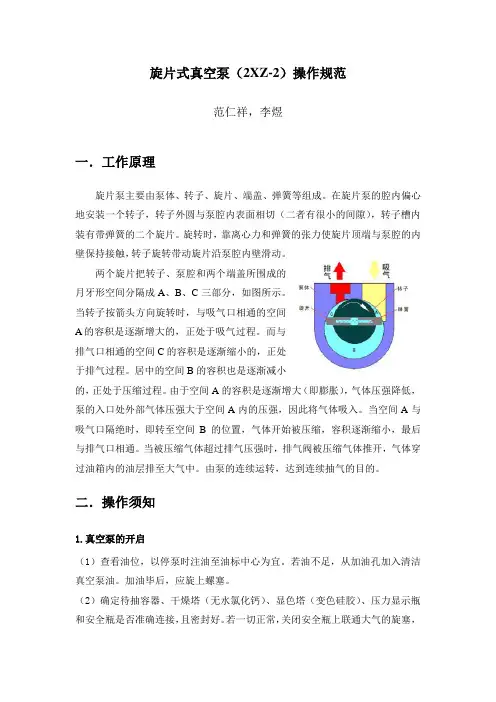

旋片式真空泵（2XZ-2）操作规范范仁祥，李煜一．工作原理旋片泵主要由泵体、转子、旋片、端盖、弹簧等组成。

在旋片泵的腔内偏心地安装一个转子，转子外圆与泵腔内表面相切（二者有很小的间隙），转子槽内装有带弹簧的二个旋片。

旋转时，靠离心力和弹簧的张力使旋片顶端与泵腔的内壁保持接触，转子旋转带动旋片沿泵腔内壁滑动。

两个旋片把转子、泵腔和两个端盖所围成的月牙形空间分隔成A、B、C三部分，如图所示。

当转子按箭头方向旋转时，与吸气口相通的空间A 的容积是逐渐增大的，正处于吸气过程。

而与排气口相通的空间C的容积是逐渐缩小的，正处于排气过程。

居中的空间B的容积也是逐渐减小的，正处于压缩过程。

由于空间A的容积是逐渐增大（即膨胀），气体压强降低，泵的入口处外部气体压强大于空间A内的压强，因此将气体吸入。

当空间A与吸气口隔绝时，即转至空间B的位置，气体开始被压缩，容积逐渐缩小，最后与排气口相通。

当被压缩气体超过排气压强时，排气阀被压缩气体推开，气体穿过油箱内的油层排至大气中。

由泵的连续运转，达到连续抽气的目的。

二．操作须知1.真空泵的开启（1）查看油位，以停泵时注油至油标中心为宜。

若油不足，从加油孔加入清洁真空泵油。

加油毕后，应旋上螺塞。

（2）确定待抽容器、干燥塔（无水氯化钙）、显色塔（变色硅胶）、压力显示瓶和安全瓶是否准确连接，且密封好。

若一切正常，关闭安全瓶上联通大气的旋塞，打开真空泵。

2.真空泵的关闭关闭真空泵时，先打开安全瓶上联通大气的旋塞，再关闭真空泵电源。

三．异常情况的解决办法及注意事项1.异常情况的解决办法运转中的真空泵，如果操作不当，往往会出现故障，比如真空度下降，冒烟、喷油和噪音等情况。

万一出现这种情况，首先不用恐慌，等停机以后根据故障一一排除。

（1）排气口冒烟真空泵刚开始运转有冒烟的现象，属于正常情况。

如果长时间在冒烟，说明泵进气口外的系统密封性有问题，需停机检漏。

（2）排气口喷油封住泵的进气口使泵运转。

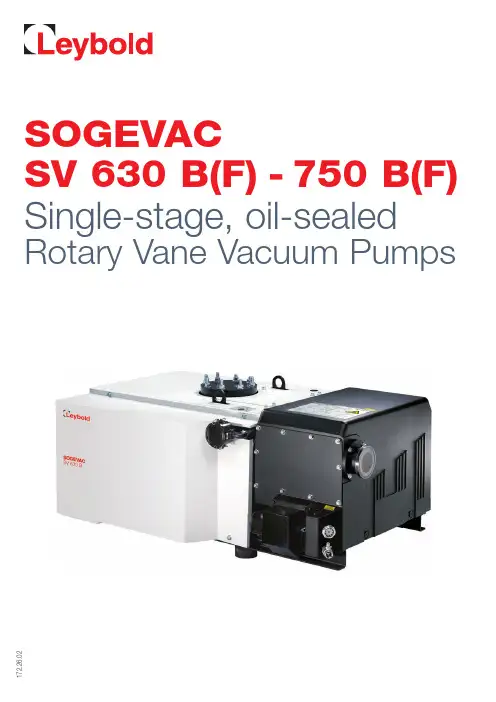

SOGEVACSV 630 B(F) - 750 B(F)Single-stage, oil-sealedRotary Vane Vacuum Pumps172.26.02Advantages:■ V ery low rotational speed increasesthe lifetime of the pump and leads to noise level reduction■ E xtremely low noise level in anyworking conditions■ R educed number of oil pipes ■ R educed operational costs: loweroil volume and less exhaust filters necessary■ Simplified maintenance thanksto an easy access to all keycomponents■ I nterchangeability to SV 630■ Air or water-cooling and manymotors and options available■ C ompetitive price-to-performanceratio■ C lose-couple adapter for directmounting of roots pumps (RUVAC 1001 and 2001, RUVAC WH 4400)■ A TEX IIC T3 Cat. 3 version internal/external available■ P FPE versions availableSOGEVAC SV630 BF with water coolingOrdering Information AccessoriesCat. No.Type / Description711 30 114Oil drain valve (standard with SV 630/750 BF)971 438 170Gas ballast kit, electromagnetic, 24 V DC.Standard with SV 630/750 BF 971 446 490Gas ballast standard, manual.Standard with SV 630/750 B971 438 1602nd. gas ballast valve, 24 V DC for SV 630/750 BF .Not available for SV 630/750 B971 438 3402nd. gas ballast valve, manual for SV 630/750 B.Not available for SV 630/750 BF 951 95Exhaust fi lter monitoring gauge971 425 760Oil level check for SV 630/750 B and SV 630/750 BF 712 36 390Oil fi lter bypass for SV 630/750 B and SV 630/750 BF 712 22 360Exhaust fi lter overpressure switch971 438 540Exhaust kit DN 100 PN 10 - 100 ISO-K for SV 630/750 B.Standard with SV 630/750 BF971 430 550Exhaust kit DN 100-100 ISO K for SV 630/750 BF .Standard with SV 630/750 BPump down characteristics for a 1000 l vessel at 50 Hz operationDimensional drawing of the SOGEVAC SV 630 B(F) and SV 750 B(F)Pumping speed characteristics of the SOGEVAC SV 630 B(F). For SV 750 B(F), refer to the 60 Hz data.P u m p i n g s p e e dPressurewithout gas ballastwith gas ballastTechnical DataOrdering InformationB IC O M _13106.13810 - 172.26.02 1.2.11.16 m z s P r i n t e d i n G e r m a n y o n c h l o r i n e -f r e e b l e a c h e d p a p e r T e c h n i c a l a l t e r a t i o n s r e s e r v edLeybold GmbHBonner Str. 498 · D-50968 Köln T +49 (0) 221-347-0 F +49 (0) 221-347-1250 ****************Leybold France S.A.S.Parc du Technopolis, Bâtiment Beta 3, Avenue du Canada · F-91940 Les Ulis T +33 (0)1 69 82 48 00 F +33 (0)1 69 07 57 38********************** For detailed information on our full scope of SOGEVAC pumps, please refer to our general catalog. Visit our webshop .Please contact us for more technical details on the entire SOGEVAC series.。

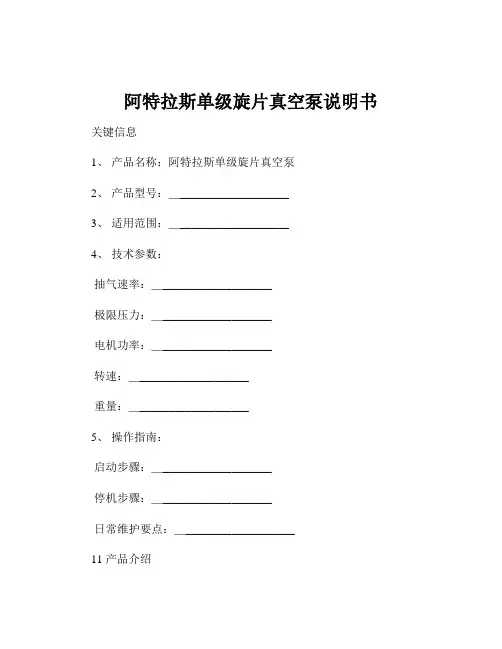

阿特拉斯单级旋片真空泵说明书关键信息1、产品名称：阿特拉斯单级旋片真空泵2、产品型号：＿___________________3、适用范围：＿___________________4、技术参数：抽气速率：＿___________________极限压力：＿___________________电机功率：＿___________________转速：＿___________________重量：＿___________________5、操作指南：启动步骤：＿___________________停机步骤：＿___________________日常维护要点：＿___________________11 产品介绍阿特拉斯单级旋片真空泵是一种高效、可靠的真空获得设备，广泛应用于各种工业领域。

本产品采用先进的设计和制造工艺，具有性能稳定、抽气效率高、维护方便等优点。

111 工作原理该真空泵通过旋片在泵腔内的旋转运动，将气体吸入、压缩并排出，从而实现真空的抽取。

旋片在离心力和弹簧力的作用下，始终与泵腔内壁紧密接触，保证了良好的密封性能。

112 结构组成阿特拉斯单级旋片真空泵主要由泵体、转子、旋片、排气阀、进气口、出油口等部件组成。

泵体采用高强度材料制造，具有良好的耐腐蚀性和耐磨性。

12 技术特点121 高效抽气性能采用优化的设计和先进的制造工艺，确保了较高的抽气速率和极限真空度，能够满足各种苛刻的真空需求。

122 低噪音运行通过精心的结构设计和降噪处理，使真空泵在运行过程中产生的噪音低，为工作环境提供了良好的舒适度。

123 稳定可靠选用优质的材料和高精度的零部件，经过严格的质量检测和可靠性测试，保证了产品的长期稳定运行。

124 易于维护结构简单，维护方便，更换零部件容易，降低了设备的维护成本和停机时间。

13 安装要求131 安装位置选择通风良好、干燥、无腐蚀性气体和灰尘的场所，确保真空泵能够正常散热和运行。

各种真空泵参数、特点及原理参数抽速:10-1200m/hSV10B,SV16B,SV25B,SV40B,SV65B,SV100B的极限真空度为0.5mbar(无气镇分压强)1.5mbar(带气镇分压强)SV200,SV300,SV500,SV630,SV750,SV1200，SV1200的极限真空度为8*10-2mbar(无气镇分压强)7*10-1mbar(带气镇分压强)特点排水蒸汽能力强、抽速大、环保双级油封旋片泵参数抽速:4-65m/h极限真空度:10-4mbar(无气镇分压强)2*10-3mbar(无气镇全压强)5*10-3mbar(带气镇全压强)特点强制润滑、内置自动防返油阀、进气口水平和垂直两种安装方式、工作原理1、单级旋片泵:泵主要由定子、旋片、转子组成，在定子缸内偏心地装有转子，转子槽中装有两块旋片，由于弹簧弹力和旋片离心力作用使旋片紧贴于缸壁，当转子在定子缸内旋转时周期性地将进气口方面容积逐渐扩大而吸入气体，同时逐渐缩小排气口方面容积将已吸入气体压缩从排气阀排出。

2、双级旋片泵:由两个工作室组成，两室前后串联，同向等速旋转。

无油真空泵螺杆式无油压缩真空泵参数抽速:250-630m/h极限真空度:0.01mbar电机功率:15KW噪音:75dB特点维护简单，不易出现故障，寿命长工作原理分为吸气、压缩开始、压缩结束、排气四个过程，随着泵转子的转动，吸气过程开始，当吸气过程结束后，压缩过程开始，泵进入压缩阶段，当压缩过程结束时，泵排气过程开始，最后为排气过程，将被抽气体排出。

活塞干泵参数抽速:15-38m/h极限真空度:3*10-2mbar排水蒸气能力:30mbar特点结构简单，方便维护，低能耗，坚固耐用工作原理通过曲轴连杆机构的作用是使汽缸内的活塞做往复运动，当活塞在汽缸内从左端向右端运动时，由于汽缸左端体积不断增大，汽缸内气体密度减小，而形成抽气过程，此时容器中的气体经过吸气阀进入泵体左腔，当活塞达到最右位置时，汽缸内就完全充满了气体，接着活塞从右端向左端运动，此时吸气阀关闭排气阀打开，将气体排到大气中，完成一个循环。

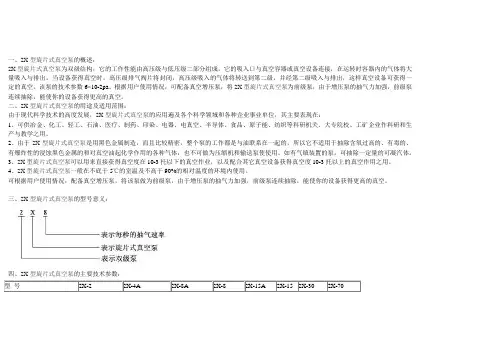

一、2X型旋片式真空泵的概述：2X型旋片式真空泵为双级结构，它的工作性能由高压级与低压级二部分组成，它的吸入口与真空容器或真空设备连接，在运转时容器内的气体将大量吸入与排出。

当设备获得真空时，高压级排气阀片将封闭，高压级吸入的气体将转送到第二级，并经第二级吸入与排出，这样真空设备可获得一定的真空。

该泵的技术参数6×10-2pa。

根据用户使用情况，可配备真空增压泵，将2X型旋片式真空泵为前级泵，由于增压泵的抽气力加强，前级泵连续抽除，能使你的设备获得更高的真空。

二、2X型旋片式真空泵的用途及适用范围：由于现代科学技术的高度发展，2X型旋片式真空泵的应用遍及各个科学领域和各种企业事业单位，其主要表现在：1、可供冶金、化工、轻工、石油、医疗、制药、印染、电器、电真空、半导体、食品、原子能、纺织等科研机关、大专院校、工矿企业作科研和生产与教学之用。

2、由于2X型旋片式真空泵是用黑色金属制造，而且比较精密，整个泵的工作都是与油联系在一起的，所以它不适用于抽除含氧过高的、有毒的、有爆炸性的浸蚀黑色金属的和对真空油起化学作用的各种气体，也不可做为压缩机和输送泵使使用。

如有气镇装置的泵，可抽除一定量的可凝汽体。

3、2X型旋片式真空泵可以用来直接获得真空度在10-3托以下的真空作业，以及配合其它真空设备获得真空度10-3托以上的真空作用之用。

4、2X型旋片式真空泵一般在不底于5℃的室温及不高于90%的相对温度的环境内使用。

可根据用户使用情况，配备真空增压泵，将该泵做为前级泵，由于增压泵的抽气力加强，前级泵连续抽除，能使你的设备获得更高的真空。

三、2X型旋片式真空泵的型号意义：四、2X型旋片式真空泵的主要技术参数：2X型旋片式真空泵注意：（1）真空度是指被抽容器内剩余气体压强，以分压强为我厂出厂标准，总压强为辅助标准，热偶计测的是各种蒸汽和永久气体的总压强，而麦氏表只能测出永久气体占的分压强，故二表的数值有一定的差异。

GA/ET-02309/2L E Y B O L DL E Y B O L D 我们，LEYBOLD SA-EN 292.2-EN 60204.1注意:真空泵安装和启动前，必须阅读并弄懂本使用说明书。

按照最新技术标准和安全规程已经制造出SOGEVAC真空泵。

如果不能正确的安装或不能按指导正确使用，会发生危险。

在一定的运行条件下，当运转真空泵时可能出现危险状态。

如果发生这种情况，请与我们当地办事处联系。

警告：表明为防止造成人身伤害必须特别遵守的工艺规程。

当心：表明为防止设备损坏或破坏必须特别遵守的工艺规程。

图：参考图，例如（2/10）在这个括号中是由图号和序号组成的。

我们保留修改本说明书所给设计和任何数据的权利。

不另加说明。

警告：当对泵系统操作时，一定严格遵守本说明书。

在开始任何工作前，设备一定要切断电源。

要采取相应措施，保证泵不能启动。

如果泵已抽过危险气体，绝对必须确定涉及危害的性质并采取相应安全措施。

遵守所有安全规程！在打开吸入口或排出口之前，一定要采取安全措施。

LEYBOLD维修如果需要把泵发往LEYBOLD维修，请说明泵是否会有危害人体健康的物质或说明泵是否已被污染。

如果泵已被污染，还要说明危害的性质。

为此，您必须使用我们印制的表格，该表格按需求提供。

“真空设备和组件污染说明”的复印件复制在本说明书的最后。

请把这个表格附在泵上或把泵与它一起包装。

为了满足法规和保护我们的工作人员，特需此说明。

如果无“污染说明”，LEYBOLD将把收到的泵按发送人地址退回。

警告：泵的包装必须保证：泵在运输中不会损坏，并且不会有有害物质从包装中溢出。

目录使用说明p.51 概述p.5 1.1 结构与功能p.5 1.1.1 应用范围p.6 1.2 标准规格p.6 1.3 技术数据p.7 1.3.1 欧洲型号的50Hz和60Hz电机p.7 1.3.2 技术数据p.7 1.4 接头p.10 1.5 附件p.11 1.6 SV+WAU直联组合p.12 1.7 备件p.12 1.8 润滑油p.121.9 管理与存放p.122 使用p.13 2.1 安装p.13 2.2 连接到系统上p.14 2.2.1 吸入口侧p.14 2.2.2 排气口侧p.14 2.3 电气连接p.15 2.4 启动p.16 2.5 运行p.17 2.5.1 抽空非冷凝气体p.17 2.5.2 抽空可冷凝气体和蒸汽p.17 2.5.3 循环工作p.18 2.6 停车p.18 2.7 真空泵的极限压力p.19 2.8 安装选用的气镇阀p.19维修3.1 日常维护制度p.20 3.2 检查油p.21 3.2.1 油位p.21 3.2.2 GS77油状态p.21 3.3 换油，更换油过滤器p.21 3.4 更换出口过滤器，检查压力安全阀p.22 3.5 清洗污物防护罩p.23 3.6 检查防返油阀p.24 3.7 清洗气镇进口过滤器p.24 3.8 检查浮球阀p.24 3.9 更换排气阀p.25 3.10 更换泵组件p.25 3.11 拆、装芯件p.26 3.12 检查电机的皮带松紧p.263.13 润滑轴承p.264 故障排除指南p.27郑重声明p.28警告：本手册对标准产品是有效的。

真空泵使用说明书一、2BV型水环式真空泵的安装说明与安装尺寸：2BV型水环式真空泵及压缩机系统由真空泵（压缩机）、电动机、气水分离器管路组成，如图（二）所示。

2BV型水环式真空泵及压缩机与气水分离器的工作过程如下：气体由管路经阀门进入2BV 真空泵或压缩机，然后经排气管进入气水分离器中，经气水分离器排气管排出。

当作为压缩机使用时，经压缩机排出的气水混合物在气水分离器中分离后，气体经阀门输送到需要压缩气体的系统上去。

2BV型水环式真空泵或压缩机内的工作水是由气水分离器不经冷却排至真空泵重新使用，其余工作水由供水管补充，供水量的大小，由供水管上的阀门来调整。

气体抽吸和压送系统的区别仅在于气水分离器的内部构造有所不同。

抽吸气体时，吸气口压力低于大气压，而排气口压力等于大气压，气水分离器有溢水管；压送气体时，吸气口为常压（也可为真空状态），排气口压力高于一个大气压，为保证输送气体压力，气水分离器的水位通过溢水开关来控制。

图（二）2BV型水环式真空泵系统示意图2BV-6110/6111/6121/6161/水环真空泵外形尺寸型号Amax B B1 C1 F1 F2max H1 H2 H3 H4 K L N W12BV6110 1190 325 255 26 291 450 160 173 223 381 250 319 281 1802BV6111 1237 325 279 26 360 470 180 196 242 401 320 365 327 1802BV6121 1368 347 279 26 360 575 180 197 247 415 320 384 342 2002BV6131 1495 377 320 26 461 585 215 234 287 467 414 405 357 2002BV6161 1625 479 320 26 461 640 215 230 310 526 414 480 416 250型号W2 W3 S1 T d1 d2 d3 d4 d5 d N3.0 N4.2 N8.72BV6110 52 27 φ13 340 19 160 123 97 52 DN50 G3/4" G3/8" G3/8"2BV6111 52 27 φ13 340 19 160 123 97 52 DN50 G3/4" G3/8" G3/8"2BV6121 57 29 φ13 381.5 19 182 142 113 66.5 DN65 G3/4" G3/8" G3/8"2BV6131 57 29 φ15 381.5 19 182 142 113 66.5 DN65 G3/4" G3/8" G3/8"2BV6161 81 41 φ15 450 22 200 156 130 80 DN80 G3/4" G3/8" G3/8"二、2BV型水环式真空泵的设备安装：1、2BV型水环式真空泵的安装：2BV型水环式真空泵和压缩机在安装时，安装面必须水平，并通过底角的孔用螺栓安装牢固。

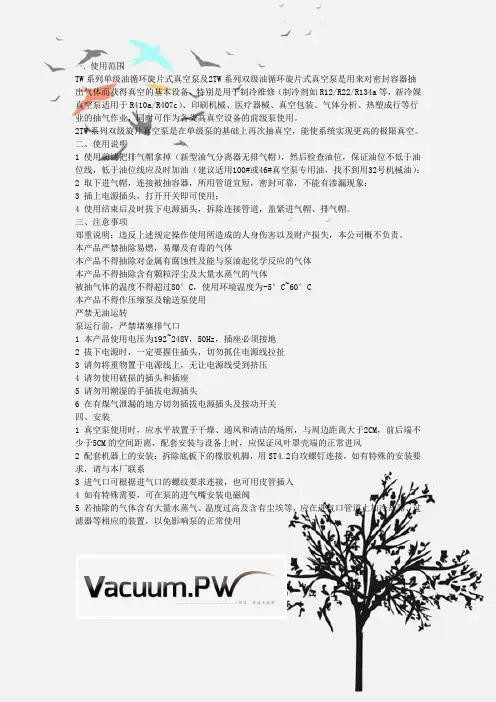

一、使用范围TW系列单级油循环旋片式真空泵及2TW系列双级油循环旋片式真空泵是用来对密封容器抽出气体而获得真空的基本设备，特别是用于制冷维修（制冷剂如R12/R22/R134a等，新冷媒真空泵适用于R410a/R407c）、印刷机械、医疗器械、真空包装、气体分析、热塑成行等行业的抽气作业，同时可作为各类高真空设备的前级泵使用。

2TW系列双级旋片真空泵是在单级泵的基础上再次抽真空，能使系统实现更高的极限真空。

二、使用说明1 使用前请把排气帽拿掉（新型油气分离器无排气帽），然后检查油位，保证油位不低于油位线，低于油位线应及时加油（建议适用100#或46#真空泵专用油，找不到用32号机械油）；2 取下进气帽，连接被抽容器，所用管道宜短，密封可靠，不能有渗漏现象；3 插上电源插头，打开开关即可使用；4 使用结束后及时拔下电源插头，拆除连接管道，盖紧进气帽、排气帽。

三、注意事项郑重说明：违反上述规定操作使用所造成的人身伤害以及财产损失，本公司概不负责。

本产品严禁抽除易燃，易爆及有毒的气体本产品不得抽除对金属有腐蚀性及能与泵油起化学反应的气体本产品不得抽除含有颗粒浮尘及大量水蒸气的气体被抽气体的温度不得超过80°C，使用环境温度为-5°C~60°C本产品不得作压缩泵及输送泵使用严禁无油运转泵运行前，严禁堵塞排气口1 本产品使用电压为192~248V，50Hz，插座必须接地2 拔下电源时，一定要握住插头，切勿抓住电源线拉扯3 请勿将重物置于电源线上，无让电源线受到挤压4 请勿使用破损的插头和插座5 请勿用潮湿的手插拔电源插头6 在有煤气泄漏的地方切勿插拔电源插头及按动开关四、安装1 真空泵使用时，应水平放置于干燥、通风和清洁的场所，与周边距离大于2CM，前后端不少于5CM的空间距离，配套安装与设备上时，应保证风叶罩壳端的正常进风2 配套机器上的安装：拆除底板下的橡胶机脚，用ST4.2自攻螺钉连接，如有特殊的安装要求，请与本厂联系3 进气口可根据进气口的螺纹要求连接，也可用皮管插入4 如有特殊需要，可在泵的进气嘴安装电磁阀5 若抽除的气体含有大量水蒸气、温度过高及含有尘埃等，应在进气口管道上加冷却器、过滤器等相应的装置，以免影响泵的正常使用五、故障排除故障现象故障原因消除方法真空度低 1 油量不足加油至油标中心线2 泵油乳化、不清洁更换新油3 泵的进油孔堵塞或供油不足清理进油孔，清洗滤网4 泵连接管道容器渗漏检查连接管道，容器杜绝渗漏5 泵选用不当核对被抽容器大小，重新打算用泵6 泵使用太久，零件磨损造成间隙增大平磨前、后定子平面，清洗、烘干调整转子顶部偏心及安居，重新装配漏油 1 油封损坏更换油封2 油箱连接处松动或损坏旋紧螺钉及更换O型圈喷油 1 油量过多放油至油位线2 进口压强长期过高时抽气量过多选择适当大抽速泵起动困难 1 油温过低进气口通大气，断续启动电机或把泵油加热2 电机或电源有故障检查修理3 异物落入泵内检查消除七、维修保养1 保持泵的清洁，防止杂物进入泵内2 保持油位、严禁无油运行3 注意观察油的清洁，若泵油变脏、浑浊、进入水分或其他挥发性物质而影响极限真空时，应及时更换泵油。

旋片式真空泵1.安全注意事项1.1本真空泵按照最新的技术标准和安全规范制造。

如果安装和使用不当会有危险和破坏性产生。

1.2本真空泵适用于低真空领域，用于抽除空气和干燥气体，不能用于抽除有腐蚀性的、有毒的、易爆的气体，不能用于输送其它物体。

1.3本说明书每步操作之前都提出了安全检测的通知，这些安全措施必须执行。

1.4液体和固体颗粒绝对不能吸入真空泵内。

2.工作原理此真空泵按照旋片式原理工作。

偏心安装的转子在泵体内旋转，旋转产生的离心力使转子槽内滑动的旋片紧贴泵体内壁，旋片将泵体和转子之间的月牙型空间分隔成数个工作腔。

当工作腔和进气通道相连时吸入气体，旋片的继续转动使气体受到压缩并将气体排入油箱内。

恒定的压力差使真空泵润滑油进入压缩腔。

润滑油和被抽气体一起排入油箱内并通过重力作用和排气过滤器使润滑油从排出气体中分离。

润滑油回到油箱底部然后再次进入泵工作腔（油循环），不含油的被抽气体通过排气管排入大气中。

3.技术参数(RC0063E)4.包装运输RC系列真空泵出厂前都经过严格的运转试验并仔细包装以避免运输造成的损坏。

泵进气口用塑料塞密封，故运输途中不会有异物进入泵腔。

请检查发运的真空泵有无运输造成的损坏。

使用真空泵上的起吊螺钉，用合适的起吊装置将泵从包装箱中取出。

在搬运真空泵搬运时，不能使风叶罩受力！5.安装5.1真空泵必须水平安放或固定在平坦的表面上，不允许用其他的安装方式，可通过橡胶垫块上的螺孔用螺钉将真空泵固定。

5.2进气法兰可由真空密封的硬管或柔性管连接。

采用硬管连接不能使泵的法兰产生附加应力。

如有必要可安装过渡柔性接头。

为了避免降低泵的抽气速率，进气管道的额定通径不能小于泵的进气法兰通径。

不允许有外来固体颗粒（如焊渣）、液体进入吸气管，排气管道不允许装有节流装置。

排气管应该以冷凝物不返回泵内的方式安装（如倾斜、虹吸管方式）。

5.3电气连接必须由专业人员进行。

a.电源的电压和频率必须和电机的铭牌值一致。

旋片式真空泵使用说明书温馨提示1、感谢您选用我公司生产的《迅达》牌旋片式真空泵系列产品，公司保留对泵不断改进的权利，如有更改，恕不另行通知，如有疑问请咨询销售部。

2、为了使设备能长期保持良好工作状态，并能使您正确地操作和保养，安装使用前，请务必仔细阅读本说明书。

目录（Ⅰ）概述（Ⅱ）主要技术参数（Ⅲ）抽气速率与进气口压力曲线（Ⅳ）工作原理及结构图（Ⅴ）安装、使用与服务（Ⅵ）故障与检修（Ⅶ）真空油的主要指标（Ⅷ）外形安装尺寸图标Ⅰ、概述旋片式真空泵，是抽除密封容器中的气体从而获得真空的主要设备。

旋片式真空泵，工作时用指定的机械真空泵油润滑及密封机件，主要用于抽除清洁空气和对油不起化学变化的气体，不适宜抽含氧过高的、有爆炸性的、对金属起腐蚀的和含有颗粒尘埃的气体。

旋片式真空泵，可供真空镀膜、灯泡、热水瓶、电子管、医疗、化工和实验室等各种真空作业用，此泵可单独使用，也可作为增压泵、扩散泵、分子泵的前级泵。

▲旋片泵不具有把气体从一容器传输到另一容器的功能。

Ⅱ、主要技术参数Ⅳ、工作原理及结构图一、工作原理泵主要由定子（5）、转子（2）和旋片（4）等零件所组成（见原理示意图）。

在定子腔内偏心地装着转子、转子槽中装两块旋片，由于弹簧（3）弹力的作用及转子旋转所产生的离心力旋片紧贴于腔壁，定子上的进、排气口被转子分隔成两个部分，转子在腔内旋转，周期性地将进气口部分容积逐渐扩大而吸入气体，同时逐渐压缩排气口部分容积，将吸入气体压缩从排气阀（1）排除，因而达到抽气目的。

二、结构图2X-2~70型旋片泵结构图1、旋片2、旋片弹簧3、旋片弹簧芯4、气镇阀5、后级排气阀片6、后级排气阀压板7、后级限制板8、后级挡油板9、油箱盖10、油箱盖挡油板11、视油镜12、放油螺钉13、后定子盖14、泵皮带轮15、后转子部件16、油箱17、油量限制阀18、排气嘴19、加油螺钉20、滤油网21、进气嘴22、进气嘴螺母23、中壁24、前转子部件25、闷盖26、前定子盖27、定子X-100C型旋片泵结构图1、定子2、转子3、后端盖4、后旋片5、前旋片6、排气阀7、油气分离器8、排气帽9、挡油罩10、主油箱11、前端盖12、轴承13、骨架胶封14、泵皮带轮15、视油镜16、副油箱17、电磁阀18、旋片式压缩弹簧19、进气弯喉20、进气筒21、滤网Ⅴ、安装与使用（一）安装1、安装前应作一次全面检查、看零件是否齐全、螺钉是否坚固，并将泵外擦净。

旋片式真空泵安全操作规程一、用途及使用范围1、真空泵是用以抽除特定密封容器内的气体，使该容器获得一定真空度的基本设备。

2、真空泵不适用于抽除含氧量过高的、有毒的、有爆炸性的浸蚀黑色金属的和对真空油起化学作用的各种气体，也不可作为压缩机和输送泵使用.3、真空泵一般在5-40℃的室温及不高于90％的相对湿度的环境内使用。

二、使用说明1、检查电源是否连接，确认连接无误后方可启动真空泵电动机。

2、断续起动1-2次，观察在运转中有无异常声响及特殊的震动，无问题方可连续运转。

3、检查冷却水管是否畅通。

4、泵进气口连续敞通大气运转，不得超过三分钟，防止喷油污染场地。

5。

、注意油面的位置，油量过多会引起启动困难、返油、喷油等不良现象,油过少则不能对排气阀起油封作用，有较大排气声而影响真空度，油量不足时应通过加油孔加油，以停泵时注油泵油标中心为宜.6、不同种类和牌号的真空泵油不可混合使用.7、打开泵进气嘴上的阀门，打开大小视具体情况而定。

8、停泵时应先关闭进气嘴上的阀门，装有放气阀者对泵体放气，再切断电源。

9、注意事项:（1）经常注意油位;（2)泵启动后再缓慢打开阀门；(3）经常注意泵运转是否正常，有无特殊声响，电机是否超负荷运转；（4）注意冷却水不能中断；（5)注意泵温升不超过40℃。

三、维护保养1、注意事项：(1）真空泵须经常保持清洁，防止杂物进入泵内;（2）注意皮带松紧是否适当，每三个月调整一次；（3）管道接头是否漏气，及时杜绝。

2、泵由于存放或使用不当，水分或其他挥发性物质进入泵内而影响极限真空室时，打开气镇阀净化，当泵油受到机械杂质或化学杂质污染时，应更换泵油，患有步骤如下：先开泵运转一段时间,使油变稀，停泵，旋下放油塞，放净再敞开进气口运转一分钟，此间可从进气口缓慢加入少量的真空泵油，冲洗泵芯，脏油放完后将放油塞旋上、拧紧，从加油孔加入清洁的真空泵油，并从进气口加入一定量的真空泵油。

3、如停泵时间较长，应用橡皮塞、帽、把进排气口塞好，以免脏物等进入泵内,水冷的泵应放净积水.。

文件制修订记录
1.0目的/Aim:
1.1为操作者提供使用说明,确保使用者及设备的安全。

2.0参考文件/Reference Instruction:
2.1 相关设备的操作说明书
3.0设备/材料/ Equipment/Material:
3.1真空泵
3.2 待抽真空的热泵
4.0准备/要求/Prepare/Requirement:
4.1确保输入电压为三相380V，功率550W。

5.0安全/维护/Safety/Maintenance:
5.1 日常维护
5.3.1 在维护和保养时,必须将设备停止。

6.0操作程序/Operation Process:
6.1 开机操作程序
6.1.1 首先检查电源控制柜的各种指示信号，经确认正常后才能开机。

6.1.2 在不连接产品的情况下启动真空泵，开机时按下启动开关，电源指示灯亮。

6.1.3 运行时间到达规定时间后，红色指示灯点亮并确认真空泵状态正常后，方可进行抽真空作业。

确定正常后按计时的复位按钮。

6.1.4 把真空泵的接管快速接头分别与产品的高、低压侧的抽真空用的快速接头连接，按下启动按钮后开始计算抽真空时间。

当红色指示灯亮表明抽真空时间达到设定值。

6.2 关机操作程序
6.2.1 关机时，确认真空泵不连接任何系统，按停机开关。

6.2.4 关闭电源开关。

7.0其他操作/Other Operation:
7.1 油位以停泵时油至油标中心为宜。

8.0故障排除
8.1 故障排除方法
当设备出现故障时，请及时通知动力部维修人员。
