压敏电阻最大通流量与直径关系

压敏电阻最大峰值电流
压敏电阻是一种特殊的电阻器件，其最大峰值电流是指在特定条件下，电阻器能够承受的最大电流。

压敏电阻的主要特点是具有非线性的电阻特性，即在电流较小的情况下，其电阻值较大；而在电流较大的情况下，其电阻值会迅速下降。

最大峰值电流是指在压敏电阻允许的电压范围内，能够通过的最大电流值。

这个值通常由压敏电阻的材料和结构决定。

在设计电路或选择压敏电阻时，了解和考虑最大峰值电流是非常重要的，以确保电阻器能够正常工作而不会因过大的电流而损坏。

压敏电阻的最大峰值电流与其材料的特性有关。

常见的压敏电阻材料有氧化锌、氧化铅、硅酸盐等。

这些材料在不同的工作条件下，其最大峰值电流也会有所不同。

因此，在选择压敏电阻时，需要根据具体的工作条件来确定最大峰值电流的要求。

在实际应用中，压敏电阻常用于电路中的过电流保护和过压保护。

当电路中的电流或电压超过设定的阈值时，压敏电阻的电阻值会急剧下降，从而将电流或电压分流到地，以保护其他电子器件不受损坏。

了解和考虑压敏电阻的最大峰值电流对于正确使用和选择压敏电阻是非常重要的。

在设计电路时，需要根据具体的工作条件来确定最大峰值电流的要求，并选择合适的压敏电阻来保护电路的稳定性和
可靠性。

国内外压敏电阻型号及参数压敏电阻220V电压的电路国内型号：MYG14K471（对应的国外型号：US 470NR-14D）MYG05K471（对应的国外型号：US 470NR-5D）22V左右的电路国内型号：MYG14K470（对应的国外型号：US 470NR-14D）MYG05K470（对应的国外型号：US 470NR-5D）。

压敏电阻型号及参数压敏电阻百科名片压敏电阻“压敏电阻"是中国大陆的名词，意思是在一定电流电压范围内电阻值随电压而变，或者是说"电阻值对电压敏感"的阻器。

英文名称叫“Voltage Dependent Resistor”简写为“VDR”,或者叫做“Varistor"。

压敏电阻器的电阻体材料是半导体，所以它是半导体电阻器的一个品种。

现在大量使用的"氧化锌"（ZnO）压敏电阻器，它的主体材料有二价元素（Zn）和六价元素氧（O）所构成。

所以从材料的角度来看，氧化锌压敏电阻器是一种“Ⅱ-Ⅵ族氧化物半导体”。

在中国台湾，压敏电阻器称为"突波吸收器",有时也称为“电冲击（浪涌）抑制器（吸收器）”。

目录[隐藏]1、压敏电阻电路的“安全阀”作用2、压敏电阻的应用类型3、保护用压敏电阻的基本性能4. 压敏电阻的基本参数1、压敏电阻电路的“安全阀”作用2、压敏电阻的应用类型3、保护用压敏电阻的基本性能4. 压敏电阻的基本参数[编辑本段]1、压敏电阻电路的“安全阀”作用压敏电阻有什么用？压敏电阻的最大特点是当加在它上面的电压低于它的阀值" UN"时，流过它的电流极小，相当于一只关死的阀门，当电压超过UN时，流过它的电流激增，相当于阀门打开。

利用这一功能，可以抑制电路中经常出现的异常过电压，保护电路免受过电压的损害。

[编辑本段]2、压敏电阻的应用类型不同的使用场合，应用压敏电阻的目的，作用在压敏电阻上的电压/电流应力并不相同，因而对压敏电阻的要求也不相同，注意区分这种差异，对于正确使用是十分重要的。

Specifications 规格说明:□Varistor Voltage Range 压敏电阻动作电压范围18V~1800V(dc)□Peak Current For 8/20us Current Wave 在8/20us 电流波形最大通流量100A~1800A □Energy Range For 10/1000us Current Wave 在10/1000us 电流波形的能量范围0.4J~1092J □Storage Temperature Range 储存温度范围-40℃~125℃□Operation Ambient Temperature Range 作业环境温度范围储存温度范围-40℃~85℃□Typical Response Time 反应时间〈25ns □Insulation Resistance 绝缘电阻≧1000MΩDK05,07.10142025Chip Diameter 芯片直径Φ5mm Φ7mm Φ10mm Φ14mm Φ20mm Φ25mmChip .Shape芯片形状Varistor Voltage 压敏电阻动作电压例如Examples:47×100=47V47×101=470V 11×102=1100V470471112Tolerance 误差K .±10%L .±15%M .±20%OrCustomer Special Requirem ent圆形DiscHighSurge/Lead Style高焦/脚型□空白常规□J 高能品□S 直脚□O 外弯脚□I 内弯脚□H 高低脚Part Number Code2471Put"J"In Free Code Stands For Hi g h Sur g e SeriesDimension of Component for Standard Product 标准品尺寸规格(图1：直脚产品图）（图2：外弯脚产品图）（图3：方形产品简图）（图4：脚距图）Dimension Table 尺寸规格:Unit:mmSizesMAX CP Wire d ±0.05F±1.0LminL1min C ±0.4PmaxDH H105D 7.510.5130.6 5.0±1.02020 1.2 3.007D 912150.6 5.0±1.02020 1.2 3.010D 12.516.519.50.87.5±1.02020 1.8 3.014D 16.52023.50.87.5±1.02020 1.8 3.020D2326.529.50.81.07.5±1.010.0±1.020201.83.0Product Thickness（Tmax)Table成品厚度尺寸:Unit:mm Part Code05D07D10D14D20D E(±1.0)180K 3.4 3.6 4.0 4.1 4.4 1.3220K 3.6 3.8 4.0 4.3 4.5 1.4270K 3.8 4.0 4.3 4.5 4.8 1.5330K 3.5 3.7 4.1 4.2 4.5 1.7390K 3.7 3.9 4.3 4.4 4.7 1.8470K 3.8 4.1 4.5 4.6 4.9 1.8560K 3.8 4.2 4.5 4.7 4.7 1.9680K 4.0 4.3 4.5 4.5 5.0 2.2820K 3.3 3.5 3.9 4.0 4.3 1.6101K 3.6 3.8 4.2 4.3 4.6 1.8121K 3.8 4.0 4.4 4.5 4.82151K 4.1 4.3 4.7 4.8 5.1 1.8181K 3.2 3.4 3.8 3.9 4.2 1.6201K 3.3 3.5 3.9 4.0 4.3 1.7221K 3.4 3.6 4.0 4.1 4.4 1.7241K 3.5 3.7 4.1 4.2 4.5 1.8271K 3.7 3.9 4.2 4.3 4.6 1.9301K 3.9 4.1 4.3 4.4 4.7 2.1331K 4.0 4.2 4.5 4.6 4.9 2.2361K 4.1 4.3 4.7 4.8 5.1 2.3391K 4.2 4.4 4.8 4.9 5.2 2.5431K 4.4 4.6 5.0 5.1 5.4 2.5471K 4.8 5.0 5.2 5.5 5.8 2.6511K 5.0 5.2 5.5 5.6 5.9 2.6561K 5.2 5.4 5.7 5.8 6.1 2.8621K 5.3 5.5 5.7 5.8 6.13681K 5.4 5.6 5.8 5.9 6.2 3.2751K 5.6 5.8 6.0 6.1 6.4 3.4781K— 6.0 6.3 6.4 6.7 3.7821K— 6.3 6.5 6.6 6.9 3.4911K—— 6.6 6.77.0 3.7102K——7.07.17.44112K——7.47.57.9 4.3122K———7.78.1 5.2142K———8.79.1 5.6152K———996162K———9.79.9 6.7182K———9.710.17.4Tape and Reel Specifications编带装尺寸规格(图1：Straight Leads05\07D\10D)(图2：Crimped Leads05D\07D\10D)(图3：Straight Leads10D\14D\20D)(图4：Crimped Leads10D\14D\20D)Packaging Specifications包装说明书Bulk Packaging散装:Taping Packaging编带包装:Packing Dimensions in mm Series MinQuantity(pcs) Ammo05D、07D1500/100010D、14D1000/75020D500/250 Reel05D、07D1500/100010D、14D1000/75020D500/250 Or Customer RequestSeries Min./Plastic bagQuantity05D1000PCS07D1000PCS10D500PCS14D500PCS20D250PCS25D200PCSPerformance Characteristics（Electrical)性能特性The maximum current within the varistorimpulse current(8/20us)applied two times以8/20之标准波形电流加于压敏电阻器两端两次，中间间隔压偏移量在±10以内之最大电流值。

电阻和线径的关系电阻和线径的关系电阻是电学中最基本的物理量之一，通常用欧姆（Ω）来表示，是导体在单位长度内的电阻。

在电学中，导线的电阻是非常重要的，因为电阻的大小与电路的负载能力紧密相关。

一个电阻越大的电路，就越难向其供电。

因此，我们必须充分理解电阻与导线线径之间的关系。

本篇文章将会探讨电阻与线径的这一关系。

一、电阻的定义电阻是导体中流过的电流产生的电压与流过的电流之比。

这里的导体可以是任何材料，包括金属、塑料、橡胶等。

电阻通常用欧姆（Ω）表示。

二、线径的定义线径是导线的直径。

在电路中，导线直径的大小与电流的大小直接相关。

通常用方米（mm）表示导线的直径。

三、电阻与线径的关系为了让我们更好地了解电阻与线径之间的关系，我们可以在相同的电压下，利用不同线径的电线测量电阻。

通过实验我们可以得出以下结论：1.导线的线径越大，电阻则越小。

这是因为导线的线径越大，电流通过它时的阻力也越小。

也就是说，电线越粗，电流的流动就越容易，因此电阻就越小。

2.导线长度增加时，电阻将随之而增加。

这一点可以很容易地得出结论。

导线越长，电积压也将随之增加，从而导致导线中的电流减小，因此电阻也增加。

3.温度的变化会影响电阻的大小。

温度升高会增加导线阻力，从而提高导线的电阻。

相反，温度下降则会降低导线的电阻。

四、结论因此，在电路设计的过程中，我们必须考虑电阻与导线线径之间的关系，确保线径足够大以减小电阻。

在实际应用中，我们可以通过改变导线的直径、材料、长度和温度等条件来控制电流的流动和电阻的大小，以便满足不同应用的要求。

总之，电阻和线径是一个不可分割的整体，二者相互关联，互相影响。

对于电路设计和使用，只有掌握了它们之间的关系，才能更好地提高电路的负载能力和效率。

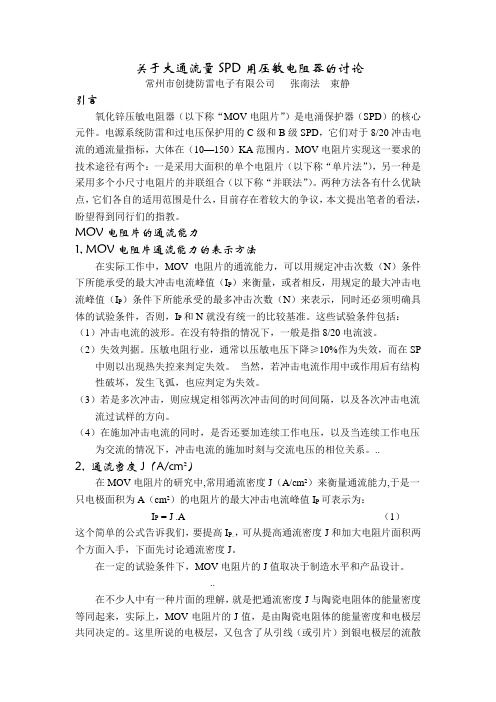

关于大通流量SPD用压敏电阻器的讨论常州市创捷防雷电子有限公司张南法束静引言氧化锌压敏电阻器（以下称“MOV电阻片”）是电涌保护器（SPD）的核心元件。

电源系统防雷和过电压保护用的C级和B级SPD，它们对于8/20冲击电流的通流量指标，大体在（10—150）KA范围内。

MOV电阻片实现这一要求的技术途径有两个：一是采用大面积的单个电阻片（以下称“单片法”），另一种是采用多个小尺寸电阻片的并联组合（以下称“并联法”）。

两种方法各有什么优缺点，它们各自的适用范围是什么，目前存在着较大的争议，本文提出笔者的看法，盼望得到同行们的指教。

MOV电阻片的通流能力1, MOV电阻片通流能力的表示方法在实际工作中，MOV电阻片的通流能力，可以用规定冲击次数（N）条件下所能承受的最大冲击电流峰值（I P）来衡量，或者相反，用规定的最大冲击电流峰值（I P）条件下所能承受的最多冲击次数（N）来表示，同时还必须明确具体的试验条件，否则，I P和N就没有统一的比较基准。

这些试验条件包括：（1）冲击电流的波形。

在没有特指的情况下，一般是指8/20电流波。

（2）失效判据。

压敏电阻行业，通常以压敏电压下降≥10%作为失效，而在SP 中则以出现热失控来判定失效。

当然，若冲击电流作用中或作用后有结构性破坏，发生飞弧，也应判定为失效。

（3）若是多次冲击，则应规定相邻两次冲击间的时间间隔，以及各次冲击电流流过试样的方向。

（4）在施加冲击电流的同时，是否还要加连续工作电压，以及当连续工作电压为交流的情况下，冲击电流的施加时刻与交流电压的相位关系。

..2, 通流密度J（A/cm²）在MOV电阻片的研究中,常用通流密度J（A/cm²）来衡量通流能力,于是一只电极面积为A（cm²）的电阻片的最大冲击电流峰值I P可表示为：I P = J .A （1）这个简单的公式告诉我们，要提高I P，，可从提高通流密度J和加大电阻片面积两个方面入手，下面先讨论通流密度J。

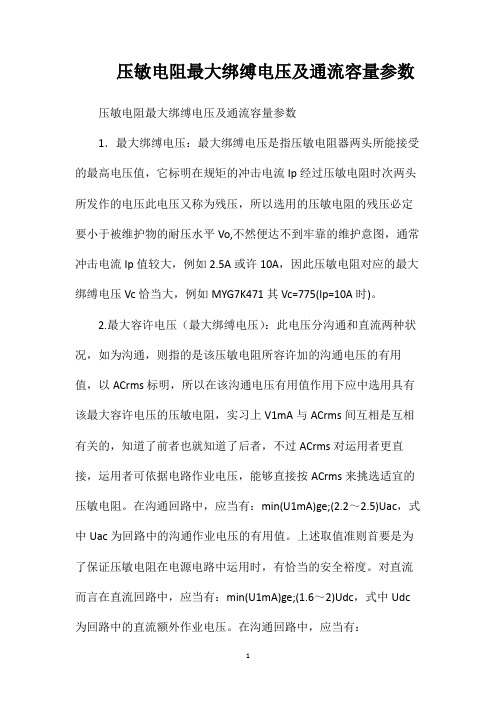

压敏电阻最大绑缚电压及通流容量参数压敏电阻最大绑缚电压及通流容量参数1．最大绑缚电压：最大绑缚电压是指压敏电阻器两头所能接受的最高电压值，它标明在规矩的冲击电流Ip经过压敏电阻时次两头所发作的电压此电压又称为残压，所以选用的压敏电阻的残压必定要小于被维护物的耐压水平Vo,不然便达不到牢靠的维护意图，通常冲击电流Ip值较大，例如2.5A或许10A，因此压敏电阻对应的最大绑缚电压Vc恰当大，例如MYG7K471其Vc=775(Ip=10A时)。

2.最大容许电压（最大绑缚电压）：此电压分沟通和直流两种状况，如为沟通，则指的是该压敏电阻所容许加的沟通电压的有用值，以ACrms标明，所以在该沟通电压有用值作用下应中选用具有该最大容许电压的压敏电阻，实习上V1mA与ACrms间互相是互相有关的，知道了前者也就知道了后者，不过ACrms对运用者更直接，运用者可依据电路作业电压，能够直接按ACrms来挑选适宜的压敏电阻。

在沟通回路中，应当有：min(U1mA)ge;(2.2～2.5)Uac，式中Uac为回路中的沟通作业电压的有用值。

上述取值准则首要是为了保证压敏电阻在电源电路中运用时，有恰当的安全裕度。

对直流而言在直流回路中，应当有：min(U1mA)ge;(1.6～2)Udc，式中Udc 为回路中的直流额外作业电压。

在沟通回路中，应当有：min(U1mA)ge;(2.2～2.5)Uac，式中Uac为回路中的沟通作业电压的有用值。

上述取值准则首要是为了保证压敏电阻在电源电路中运用时，有恰当的安全裕度。

在信号回路中时，应当有：min(U1mA)ge;(1.2～1.5)Umax，式中Umax为信号回路的峰值电压。

压敏电阻的通流容量应依据防雷电路的计划方针来定。

通常来说，压敏电阻的通流容量要大于等于防雷电路计划的通流容量。

3．通流容量：所谓通流容量，即最大脉冲电流的峰值是环境温度为25℃状况下，关于规矩的冲击电流波形和规矩的冲击电流次数而言，压敏电压的改动不逾越plusmn;10％时的最大脉冲电流值。

压敏电阻器ＺＩＮＣ ＯＸＩＤＥ ＶＡＲＩＳＴＯＲ特性ＦＥＡＴＵＲＥＳ Ｗｉｄｅｌｙ　ｖｏｌｔａｇｅ　ｒａｎｇｅ　１８ｖ－１．８ｋｖ Ｆａｓｔ　ｒｅｓｐｏｎｓｅ　ｔｏ　ｔｈｅ　ｒａｐｉｄｌｙ　ｉｎｃｒｅａｓｅ Ｖｏｌｔａｇｅ（Ｍｕｓｅｃ．） Ｅｘｃｅｌｌｅｎｔ　ｎｏｎ－ｌｉｎｅａｒｉｔｙ　ｖｏｌｔａｇｅ Ｓｙｍｍｅｔｒｉｃ　Ｖ－ｌ　ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ Ｇｒｅａｔ　ｗｉｔｈｓｔａｎｄｉｎｇ　ｓｕｒｇｅ　ｃｕｒｒｅｎｔ２ （２０００Ａ／ｃｍ） Ｎｏ　ｆｏｌｌｏｗ－ｏｎ　ｃｕｒｒｅｎｔ Ｌｏｎｇ　ｌｉｆｅ订货方式 ＨＯＷ ＴＯ ＯＲＤＥＲ特性曲线 ＣＨＡＲＡＣＴＥＲＩＳＴＩＣＳＦ 众诚电子ＮＲ非线性电阻Ｎｏｎ—ＬｉｎｅａｒＲｅｓｉｓｔｏｒ电压范围宽（１８Ｖ—１．８ＫＶ）反应速度快（毫微秒级）非线性指数大无极性２通流量大（２０００Ａ／ｃｍ）无续流寿命长转折区ｐｒｅ ｂｒｅａｋｄｏｗｎｒｅｇｉｏｎ工作区ｎｏｍａｌ　ｏｐｅｒａｔｉｎｇｒｅｇｉｏｎ上升区ｕｐｔｕｒｎｒｅｇｉｏｎ图 Ｆｉｇ１Ｖｏｌｔａｇｅ　Ｃｕｒｒｅｎｔ　Ｃｈａｒａｃｔｅｒｉｓｔｉｃ电流Ｃｕｒｒｅｎｔ（Ａ）电压ＶＯＬＴＡＧＥ（Ｖ）３１０２１０１０－８１０－７１０－６１０－５１０－４１０－３１０－２１０－１１０１１０２１０３１０４１０５１０测试条件 ＴＥＳＴ ＣＯＮＤＩＴＩＯＮＳ压敏电阻器选用方法（参数）压敏电阻器ＺＩＮＣ ＯＸＩＤＥ ＶＡＲＩＳＴＯＲａ—电源电压波动系数：一般取１．２ｖ—电路直流工作电压（交流时为有效值）ｂ—压敏电压误差，一般取０．８５ｃ—元件的老化系数，一般取０．９ 这样计算到的Ｖ１ｍＡ实际数值是直流工作电压的１．５倍，在交流状态下要考虑电压峰值，因此计算结果应扩大 ２　倍，在应用中可参考此公式通过实际来确定。

通流量的选取 通常产品给出的通流量是按产品标准给定的波形、冲击次数和间隙时间进行脉冲试验时产品压敏电压变化率小于初值的±１０％所能承受的最大电流值，产品所能承受的冲击数是波形、幅值和间隙时间的函数，当电流波形幅值降低５０％时冲击次数可增加一倍，所以在实际应用中，压敏电阻器所吸收的浪涌电流应小于产品的最大通流量，以使产品有较长的工作寿命，ＺＩＮＣ ＯＸＩＤＥ ＶＡＲＩＳＴＯＲ ＳＥＬＥＣＴＩＯＮ（ＯＮＬＹ ＲＥＦＥＲＥＮＣＥ）Ｖａｒｉｓｔｏｒ　ｖｏｌｔａｇｅＶａｒｉｓｔｏｒ　ｖｏｌｔａｇｅ　ｓｈｏｕｌｄ　ｂｅ　ｍｏｒｅ　ｔｈａｎ　ｔｈｅ　ｏｐｅｒａｔｉｎｇ　ｖｏｌｔａｇｅ　ｉｎ　ｏｖｅｒ　－　ｐｒｏｔｅｃｔｉｖｅ　ｃｉｒｃｕｉｔ，　Ｔｈｅ　ｆｏｒｍｕｌａ　ｉｓ　ｓｈｏｗｎ　ａｓ　ｔｈｅ　ｆｏｌｌｏｗｉｎｇ．压敏电阻选取 对于过压保护方面的应用，压敏电压值应大于实际电路的电压值，一般用 Ｖ１ｍＡ＝ａ ｖ／ｂ ｃＶ１ｍＡ＝ａ ｖ／ｂ　　ｃａ－ｐｏｗｅｒ　Ｖｏｌｔａｇｅ　ｒｉｐｐｌｅ　ｃｏｅｆｆｉｃｉｅｎｔ　ｕｓｕａｌｌｙ　ｔａｋｅ　１．２ｖ－ＤＣ　Ｖｏｌｔａｇｅ（ｓｉｇｎｉｆｉｃａｎｔ　ｖａｌｕｅ　ｏｎｌｙ　ＡＣ　ｐｏｗｅｒ）ｂ－Ｔｏｌｅｒａｎｃｅ　ｕｓｕａｌｌｙ　ｔａｋｅ　０．８５ｃ－Ａｇｅｉｎｇ　ｃｏｅｆｆｉｃｉｅｎｔ　ｕｓｕａｌｌｙ　ｔａｋｅ　０．９Ｔｈｅ　ｃａｌｉｂｒａｔｅｄ　Ｖａｌｕｅ　ｉｓ １．５ ｔｉｍｅｓ　ｏｆ　ＤＣ　ｖｏｌｔａｇｅ，　ｔｈｅ　ｆａｃｅ　ｖａｌｕｅ　ｓｈｏｕｌｅ　ｂｅ ２ ｔｉｍｅ ｏｆ　ｔｈｅ　ｃａｌｉｂｒａｔｅｄ　ｖａｌｕｅ ｂｅｃａｕｓｅ ｏｆ ｔｈｅ ｐｅａｋ　ｖｏｌｔａｇｅ ｉｎ ａｌｔｅｒｎａｔｉｎｇ　ｃｕｒｒｅｎｔ　ｐｏｗｅｒ，　Ｗｉｔｈｓｔａｎｄｉｎｇ　ｓｕｒｇｅ　ｃｕｒｒｅｎｔＩｎ　ｇｅｎｅｒａｌ，　ｗｉｔｈｓｔａｎｄｉｎｇ　ｓｕｒｇｅ　ｃｕｒｒｅｎｔ　ｉｓ　ｍａｘ， Ｐｕｌｓｅ　ｃｕｒｒｅｎｔ　ｖａｌｕｅ　ｗｈｉｃｈ　ｄｅｔｅｒｍｉｎｅｄ　ｂｙ ｔｅｓｔ　ｃｏｎｄｉｔｉｏｎｓ　ｓｕｃｈ　ａｓ　ｗａｖｅ　－　ｓｈａｐｅ，　ａｍｐｌｉｔｕｄｅ　ａｎｄ ｉｎｔｅｒｍａｌ　ｔｉｍｅ，　ｗｈｅｎ　ｔｈｅ　ａｍｐｌｉｔｕｄｅ　ｄｅｃｒｅａｓｅ　ｔｏ ５０％ ｏｆ　ｔｈｅ　ｉｎｉｔｉａｌ， ｉｔ　ｓｈｏｕｌｄ ｂｅ ｉｎｃｒｅａｓｅｄ ｔｏ ２ ｔｉｍｅｓ ｏｆ ｔｈｅ ｉｎｔｉａｌ　ｉｎ ｏｒｄｅｒ　ｔｏ　ｋｅｅｐ　ｔｈｅ　ｌｉｆｅ　ｌｏｎｇｅｒ，ｔｈｅ　ｓｕｒｇｅ　ｃｕｒｒｅｎｔ　ｗｈｉｃｈ　ｉｓ　ａｂｓｏｒｂｅｒｄ　ｂｙ　ｔｈｅ　ｖａｒｉｓｔｏｒ　ｓｈｏｕｌｄ　ｂｅ　ｌｅｓｓ　ｔｈａｎ　ｍａｘ．　ｗｉｔｈｓｔａｎｄｉｎｇ　ｓｕｒｇｅ　ｃｕｒｒｅｎｔ．防浪涌通用型压敏电阻器 ＧＥＮＥＲＡＬ ＴＹＰＥ 防浪涌通用型压敏电阻器。

国内外压敏电阻型号及参数压敏电阻（Varistor）是一种能够根据电压变化来改变电阻值的电子元器件。

它是由非线性材料制成，常用于电子电路中的保护装置，可以帮助抵御过电压和过电流引起的损坏。

国内外的压敏电阻型号及参数有很多，下面将介绍一些常见的压敏电阻型号及其参数。

1.国内型号(1)元器件压敏二极管(大昌电子压敏电阻)──型号：A320K公称直径：14mm公称厚度：8mm最大额定电压：95V公称电阻值：320Ω最大脉冲能量：3500J直流1mA电压值：53V公称容量：500pF(2) 拜尔（Vishay）──型号：MOV-20DxxxK / 34DxxxK / 40DxxxK最大额定电压范围：20V～1150V公称径直尺寸：20mm / 34mm / 40mm最大脉冲能量：J（范围取决于型号）(3) 貌格（Littelfuse）──型号：V145HE2 / V390HE2 / V320LA4P 最大额定电压范围：130V～680V公称直径尺寸：14mm / 20mm最大脉冲电流：8/20μs，4000A/10/1000μs，200A2.国外型号(1) Honeywell──型号：MOV / MOV-14DxxxK最大额定电压范围：11V～1100V公称直径尺寸：14mm最大脉冲能量：J（范围取决于型号）(2) KEMET──型号：RD Series / VS Series最大额定电压范围：14V～860V公称直径尺寸：10mm / 14mm / 20mm最大脉冲能量：J（范围取决于型号）(3) Bourns──型号：MOV / MOV-20DxxxK / MOV-14DxxxK最大额定电压范围：11V～1100V公称直径尺寸：14mm / 20mm最大脉冲能量：J（范围取决于型号）以上只是一部分常见的压敏电阻型号及参数，电子市场上还有很多其他压敏电阻的型号和参数。

在选择压敏电阻时，需要根据具体的电路需求、工作环境和保护要求来确定最合适的型号和参数。

压敏电阻的直径和和通流量有关吗大家都十分清楚压敏电阻的原料是电阻半导体做成的，因此其也是电阻器的其中一种。

使用中有很多氧化锌产生在压敏电阻中，其主要材料有二价元素和六架元素共同合成。

技术人员会把压敏电阻运用到电源电路中起到保护耐压和防止电击的发生，从而起到了保护租用，通常和电流保险丝仪器共同协作起到的过压保护能力。

那么，压敏电阻的直径和和通流量有关吗？有关系的，压敏电阻的直径越大，则通流量越高。

通常压敏电阻生产厂家对压敏的疏通是依据准则实行的。

也就是说根据压敏准则用2/5波形冲击，其压敏电压的变化速率指标不高出10%。

就是及格的。

压敏电阻的通流准则一种是2/5波形冲击2500A一次还有1250A两次。

另一种通流准则是2/5波形冲击4500A 一次还有2500A两次等。

电路不相同的话，则输入电压电流也不同。

电流过于大，则会破坏了重要的器件。

压敏电阻是个在特殊电压区域里起限压保护的器件，十分关键一点，加入执着地采用高压敏电压值，在实质使用方面又没有呈现这么高的瞬态电压，就不能起到应有的功用。

加入电压用低了，则它会常常处在工作情景，不但是使用寿命受影响，有些以至于被烧坏。

压敏电阻的直径越大，则通流量越高。

通通常压敏电阻生产厂家对压敏的疏通是依据准则实行的。

也就是说根据压敏准则用2/5波形冲击，其压敏电压的变化速率指标不高出10%。

就是及格的。

电路不同，电压电流不同。

电流过于大，则会破坏了重要的器件。

东莞市智旭电子专业制造安规电容，压敏电阻，薄膜电容，陶瓷电容，更多的选择尽在JEC电容厂。

本文编辑来自东莞市智旭电子有限公司研发部提供，更多资讯请大家移步至网站中智旭资讯中获取。

关键词：压敏电阻摘要：压敏电阻的直径越大，则通流量越高。

通常压敏电阻生产厂家对压敏的疏通是依据准则实行的。

也就是说根据压敏准则用2/5波形冲击，其压敏电压的变化速率指标不高出10%。

就是及格的。

压敏电阻和热敏电阻的应用扬州电讯仪器厂　郑天良1　关于压敏电阻和热电阻的安装位置众所周知,目前很多部门使用的音频保安单元是由陶瓷气体放电管和热线圈或热敏电阻(PT C)组成的,放电管置于外线侧(放电电压为250±50V),热敏电阻置于内线侧,如图1所示。

当过电压超过气体放电管动作电压时,气体被击穿,过电流入地;过电压消失后,便自行恢复为正常开路状态。

由于它在过电压时呈短路状态,所以称为通断型过压保护元件。

气体放电管的响应速度慢,难以保护程控交换机等通信设备。

近几年来,压敏电阻已逐渐代替气体放电管。

图1　气体放电管和P T C 组成的防雷器件压敏电阻属于电压限幅型,它动作时两端的电压有多大,就要看它吸收多大的过电流。

压敏电阻的过流值与其瞬间内阻的乘积,即为残压。

残压不能超过被保护器件的允许耐压,否则,不能保护。

压敏电阻具有响应速度快,抗雷击能力强(与通流容量成正比)的优点。

但对于市电220V 则无效。

这是它的不足之处。

所以,当用压敏电阻替代气体放电管时它就不能象图2那样接线了。

图2中外线侧还串接了保险丝。

因为压敏电阻的失效模式为短路,如果它放在外线侧,一旦市电与音频电缆相碰,压敏电阻击穿,220V 便经电缆短路入地,过电流可能烧坏电缆,造成重大的经济损失。

另外,由于保险丝是不可自复的,一旦保险丝熔断,电路便切断。

所以,图2的接法是不好的。

要发挥PT C 和MY 对于市电仍具有自复功能,必须采用如图2所示的接线电路。

电路中,PT C置于外线侧,压敏电阻置于内线侧。

当市电与音频电缆相碰时,压敏电阻便击穿而接地,Q 点电位降到图3　压敏电阻和PT C 组成的防雷保安单元电路20,从而保护了通信设备。

由于PTC 串接在回路中,故障电流流过时,其自身阻值急剧上升,故障电流迅速地限制在300mA 以内,通信电缆得以保护。

故障排除,PT C 自动恢复到原状,电路仍能正常运行。

2　压敏电阻M Y 的通流容量压敏电阻经脉冲电流冲击后,其伏安特性会发生变化。
