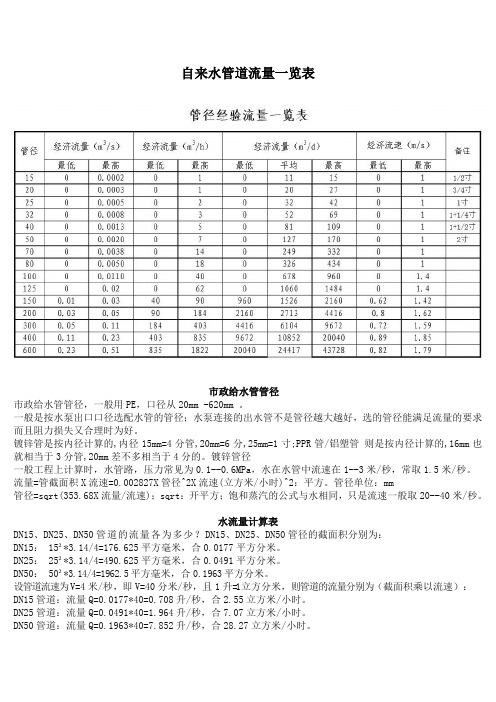

自来水管道流量一览表

自来水管道流量一览表

自来水管道流量一览表市政给水管管径市政给水管管径，一般用PE，口径从20mm -620mm 。

一般是按水泵出口口径选配水管的管径；水泵连接的出水管不是管径越大越好，选的管径能满足流量的要求而且阻力损失又合理时为好。

镀锌管是按内径计算的,内径15mm=4分管,20mm=6分,25mm=1寸;PPR管/铝塑管则是按内径计算的,16mm 也就相当于3分管,20mm差不多相当于4分的。

镀锌管径一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。

流量=管截面积X流速=0.002827X管径^2X流速(立方米/小时)^2：平方。

管径单位：mm管径=sqrt(353.68X流量/流速)；sqrt：开平方；饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。

水流量计算表DN15、DN25、DN50管道的流量各为多少？DN15、DN25、DN50管径的截面积分别为：DN15：15²*3.14/4=176.625平方毫米，合0.0177平方分米。

DN25：25²*3.14/4=490.625平方毫米，合0.0491平方分米。

DN50：50²*3.14/4=1962.5平方毫米，合0.1963平方分米。

设管道流速为V=4米/秒，即V=40分米/秒，且1升=1立方分米，则管道的流量分别为（截面积乘以流速）：DN15管道：流量Q=0.0177*40=0.708升/秒，合2.55立方米/小时。

DN25管道：流量Q=0.0491*40=1.964升/秒，合7.07立方米/小时。

DN50管道：流量Q=0.1963*40=7.852升/秒，合28.27立方米/小时。

注：必须给定流速才能计算流量，上述是按照4米/秒计算的。

管径与流速、流量的计算方法一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1～3米/秒，常取1.5米/秒。

管路直径之最大流量表(Word)

管路直径之最大流量表(Word)
1.5
0.48
0.19
60
9.4
4.3
2.1
0.68
0.27
70
5.8
2.9
0.93
0.37
80
7.7
3.7
1.2
0.49
90
9.6
4.7
1.5
0.6
100
6.1
1.9
0.76
110
7.2
2.3
0.9
120
8.5
2.8
1.1
130
3.3
1.3
直管摩擦损失表（供估计用）
140
3.7
1.5
管100m直管损失米数
（以新铸管为标准，旧管加倍）
160
4.9
2.0
180
5.2
2.4
200
3.0
一定管路直径之最大流量限制
管路直径（mm）
最大流量（L/S）
最大流速（m/s）
管路直径（mm）
最大流量（L/S）
最大流速（m/s）
25
1
2.04
125
30.0
2.44
38
2.5
1.69
150
43.0
2.45
50
4.17
2.12
100
底阀
100
部分堵塞加倍
下表为:阀及弯管折合直管长度
管路损耗参考表
管径（mm）
25
38
50
65
75
100
125
150
175
200
250
300
流量（L/S）
1
3.27
3.5

电缆直径和电缆流过电流计算以及对照表分享

电缆直径和电缆流过电流计算以及对照表分享

电缆直径和电缆流过电流计算以及对照表分享1、综述铜芯线的压降与其电阻有关，其电阻计算公式：20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω）75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω）其压降计算公式（按欧姆定律）：V=R×A线损是与其使用的压降、电流有关。

其线损计算公式： P=V×AP-线损功率（瓦特）V-压降值（伏特）A-线电流（安培）2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量－－17A。

1.5平方毫米铜电源线的安全载流量－－21A。

2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A6平方毫米铜电源线的安全载流量－－48A10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A25平方毫米铜电源线的安全载流量－－120A。

单相负荷按每千瓦4.5A（COS">3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线即:2.5平方毫米铜芯线=20安培=4400 瓦;4平方毫米铜芯线=30安培=6600 瓦;6平方毫米铜芯线=50安培=11000 瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用2.5（平方毫米）就可以了其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400...还有非我国标准如：2.0铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

1、“二点五下乘以九，往上减一顺号走”说的是：2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

自来水管道流量一览表

自来水管道流量一览表

自来水管道流量一览表市政给水管管径市政给水管管径，一般用PE，口径从20mm -620mm 。

一般是按水泵出口口径选配水管的管径；水泵连接的出水管不是管径越大越好，选的管径能满足流量的要求而且阻力损失又合理时为好。

镀锌管是按内径计算的,内径15mm=4分管,20mm=6分,25mm=1寸;PPR管/铝塑管则是按内径计算的,16mm也就相当于3分管,20mm差不多相当于4分的。

镀锌管径一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。

流量=管截面积X流速=0.002827X管径^2X流速(立方米/小时)^2：平方。

管径单位：mm管径=sqrt(353.68X流量/流速)；sqrt：开平方；饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。

水流量计算表DN15、DN25、DN50管道的流量各为多少？DN15、DN25、DN50管径的截面积分别为：DN15： 15²*3.14/4=176.625平方毫米，合0.0177平方分米。

DN25： 25²*3.14/4=490.625平方毫米，合0.0491平方分米。

DN50： 50²*3.14/4=1962.5平方毫米，合0.1963平方分米。

设管道流速为V=4米/秒，即V=40分米/秒，且1升=1立方分米，则管道的流量分别为（截面积乘以流速）：DN15管道：流量Q=0.0177*40=0.708升/秒，合2.55立方米/小时。

DN25管道：流量Q=0.0491*40=1.964升/秒，合7.07立方米/小时。

DN50管道：流量Q=0.1963*40=7.852升/秒，合28.27立方米/小时。

注：必须给定流速才能计算流量，上述是按照4米/秒计算的。

管径与流速、流量的计算方法一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1～3米/秒，常取1.5米/秒。

自来水管道流量一览表

自来水管道流量一览表

自来水管道流量一览表市政给水管管径市政给水管管径，一般用PE，口径从20mm -620mm 。

一般是按水泵出口口径选配水管的管径；水泵连接的出水管不是管径越大越好，选的管径能满足流量的要求而且阻力损失又合理时为好。

镀锌管是按内径计算的,内径15mm=4分管,20mm=6分,25mm=1寸;PPR管/铝塑管则是按内径计算的,16mm也就相当于3分管,20mm差不多相当于4分的。

镀锌管径一般工程上计算时，水管路，压力常见为，水在水管中流速在1--3米/秒，常取米/秒。

流量=管截面积X流速=管径^2X流速(立方米/小时)^2：平方。

管径单位：mm管径=sqrt流量/流速)；sqrt：开平方；饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。

水流量计算表DN15、DN25、DN50管道的流量各为多少？DN15、DN25、DN50管径的截面积分别为：DN15： 15²*4=平方毫米，合平方分米。

DN25： 25²*4=平方毫米，合平方分米。

DN50： 50²*4=平方毫米，合平方分米。

设管道流速为V=4米/秒，即V=40分米/秒，且1升=1立方分米，则管道的流量分别为（截面积乘以流速）：DN15管道：流量Q=*40=升/秒，合立方米/小时。

DN25管道：流量Q=*40=升/秒，合立方米/小时。

DN50管道：流量Q=*40=升/秒，合立方米/小时。

注：必须给定流速才能计算流量，上述是按照4米/秒计算的。

管径与流速、流量的计算方法一般工程上计算时，水管路，压力常见为，水在水管中流速在1～3米/秒，常取米/秒。

流量=管截面积×流速=×管径^2×流速 (立方米/小时)水压在，流量是15立方每小时，要用的管径是多少的水压全部转换为动能，速度为20m/s，体积流量为15 m^3/h ，可换算为m^3/s，则管道面积为：/ 20 = m^2 =210 mm^2，管路直径为，考虑到压力损失，选择20mm的管路就差不多了流量=流速流通面积。

管路直径之最大流量表[1]

管路直径之最大流量表[1]
管路直径之最大流速与流量表
管路直径(mm)
最大流量(L/s)
最大流量(m3/h)
最大流速(m/s)
25
1
38
9
50
15
65
24
75
36
100
66
125
108
150
155
175
216
200
300
250
480
275
576
300
691
345
914
液体在管道和管道附件流动中，由于管壁的阻力而损失的扬程称为管道阻力。
种类
折合管路直径倍数
备注
全开闸阀
13
未畅开加倍
标准弯管
25
?
逆止阀
100
?
底阀
100
部分堵塞加倍
下表为:阀及弯管折合直管长度
管路损耗参考表
管径（mm）
25
38
50
65
75
100
125
150
175
200
250
300
流量（L/S）
1
2
14
4
55
13
6
29
8
13
10
20
15
20
25
13
30
40
50
60
70
80
90
100
110
120
130
直管摩擦损失表（供估计用）
管100m直管损失米数
（以新铸管为标准，旧管加倍）
140
160
180
200
一定管路直径之最大流量限制
管路直径（）

自来水管道流量一览表

自来水管道流量一览表管径经验流量一览去市政给水管管径市政给水管管径，一般用 PE，口径从20mm -620mm 。

一般是按水泵出口口径选配水管的管径；水泵连接的出水管不是管径越大越好，选的管径能满足流量的要求而且阻力损失又合理时为好。

镀锌管是按内径计算的,内径15mm=4分管,20mm=6分,25mm=1寸;PPR管/铝塑管则是按内径计算的,16mm也就相当于3分管,20mm差不多相当于4分的。

镀锌管径一般工程上计算时，水管路，压力常见为 0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。

流量=管截面积X流速=0.002827X管径A2X流速（立方米/小时）A2 :平方。

管径单位：mm管径=sqrt（353.68X流量/流速）；sqrt :开平方；饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒水流量计算表DN15 、DN25 、 DN50 管道的流量各为多少？DN15、DN25、DN50 管径的截面积分别为：DN15 ： 152*3.14/4=176.625 平方毫米，合 0.0177 平方分米。

DN25 ： 252*3.14/4=490.625 平方毫米，合 0.0491 平方分米。

DN50： 502*3.14/4=1962.5平方毫米，合 0.1963 平方分米。

设管道流速为 V=4 米/秒，即 V=40 分米/秒，且 1 升=1立方分米，则管道的流量分别为（截面积乘以流速）：DN15 管道：流量 Q=0.0177*40=0.708 升/秒，合 2.55 立方米 /小时。

DN25 管道：流量 Q=0.0491*40=1.964 升/秒，合 7.07 立方米 /小时。

DN50 管道：流量 Q=0.1963*40=7.852 升/秒，合 28.27 立方米 /小时。

注：必须给定流速才能计算流量，上述是按照4 米 /秒计算的。

管径与流速、流量的计算方法一般工程上计算时,水管路，压力常见为0.1--0.6MPa,水在水管中流速在1〜3米/秒,常取1.5米/秒。

给水管径快速计算表


设计流量m3/h 计算方法： 3、计算值变绿，即为管径合格。 1、黄色格填入实际要求参数。 2、填入管径，若计算值为红色，请加大管径规格。 0.00 .00 .00 .00 .00 0.00 .00 .00 .00 0.00 .00 .00 0.00 0.00 .00 .00 0.00 .00 .00 00.00 0.00 0.00 .00 0.00 00.00 0.00
.00 0.00 00.00 0.00 .00 00.00 0.00 0.00 .00 .00 00.00 0.00 .00 00.00 .00 .00 .00 .00 .00 0.00 00.00 0.00 .00 00.00 .00 .00 00.00 0.00 .00 00.00 00.00
00.00 .00 00.00 00.00 00.00 .00 00.00 0.00 00.00 0.00 .00 00.00 .00 .00 0.00 .00
2填入管径若计算值为红色请加大管径规格
给水管径快速计算表
管径选择 给水管径选择 1、支管流速选择范/s。 3、管段压力降选择范围0.3～0.5kgf/cm2。【3～5m扬程】 kgf/cm2 m/s 计算值 按压降与管段长度选管径 选择参数 流速m/s 压力降kgf/cm2 管段长度m 计算管径 mm 计算流量 L/s m3/h 按水泵流量、预选管径与长度验算压降 选择参数 管径mm 管段长度m 计算值 流速 压力降 管路直径最大流量限制 管径mm 最大流量(L/S) 最大流速(m/s) 最大流量(m3/h)

自来水管道流量一览表

自来水管道流量一览表市政给水管管径市政给水管管径，一般用PE，口径从20mm -620mm 。

一般是按水泵出口口径选配水管的管径；水泵连接的出水管不是管径越大越好，选的管径能满足流量的要求而且阻力损失又合理时为好。

镀锌管是按内径计算的,内径15mm=4分管,20mm=6分,25mm=1寸;PPR管/铝塑管则是按内径计算的,16mm也就相当于3分管,20mm差不多相当于4分的。

镀锌管径一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。

流量=管截面积X流速=0.002827X管径^2X流速(立方米/小时)^2：平方。

管径单位：mm管径=sqrt(353.68X流量/流速)；sqrt：开平方；饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。

水流量计算表DN15、DN25、DN50管道的流量各为多少？DN15、DN25、DN50管径的截面积分别为：DN15： 152*3.14/4=176.625平方毫米，合0.0177平方分米。

?DN25： 252*3.14/4=490.625平方毫米，合0.0491平方分米。

DN50： 502*3.14/4=1962.5平方毫米，合0.1963平方分米。

设管道流速为V=4米/秒，即V=40分米/秒，且1升=1立方分米，则管道的流量分别为（截面积乘以流速）：?DN15管道：流量Q=0.0177*40=0.708升/秒，合2.55立方米/小时。

DN25管道：流量Q=0.0491*40=1.964升/秒，合7.07立方米/小时。

DN50管道：流量Q=0.1963*40=7.852升/秒，合28.27立方米/小时。

注：必须给定流速才能计算流量，上述是按照4米/秒计算的。

?管径与流速、流量的计算方法?一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1～3米/秒，常取1.5米/秒。

流量=管截面积×流速?=0.002827×管径^2×流速(立方米/小时)?水压在0.2mpa?，流量是15立方每小时，要用的管径是多少?0.2Mpa的水压全部转换为动能，速度为20m/s，体积流量为15?m^3/h?，可换算为0.0042?m^3/s，则管道面积为：0.0042?/?20?=?0.00021?m^2?=210?mm^2，管路直径为16.3mm，考虑到压力损失，选择20mm的管路就差不多了流量=流速流通面积。

中央空调给水管径快速计算表


管路直径最大流量限制
最大流速(m/s) 2.04 1.69 2.12 2.01 2.26 2.33 2.44 2.45 2.49 2.69 2.72 2.71 最大流量(m3/h) 3.6 9.0 15.0 24.0 36.0 66.2 108.0 154.8 216.0 299.9 479.9 691.2
实际要求参数。 若计算值为红色，请加大管径规格。 ，即为管径合格。
降。有两种方式进行快速计算，可基本满足实际需求。
按水泵流量、预选管径与长度验算压降 选择参数 3 设计流量m /h 管径mm 管段长度m 10.00 65 10 计算值 0.8 0.14
流速 压力降
m/s kgf/cm2
计算方法： 1、黄色格填入实际要求参数。 2、填入管径，若计算值为红色，请加大管 3、计算值变绿，即为管径合格。
软件简介：根据实际需求，填入具体参数后，即可判断管径是否符合合理 最大流量(L/S) 25 38 50 65 75 100 125 150 175 200 250 300 1.00 2.50 4.17 6.67 10.00 18.40 30.00 43.00 60.00 83.30 133.30 192.00
计算管径 计算流量 计算流量
给水管径选择
1、支管流速选择范围0..8～1.2m/s。 2、干管流速选择范围1.2～2m/s。 3、管段压力降选择范围0.3～0.5kgf/cm 。【3～5m扬程】 按压降与管段长度选管径 选择参数 流速m/s 压力降kgf/cm2 管段长度m 0.3 2 100 计算值 32.9 mm 0.25 L/s 0.9 m3/h
