感谢您购买本产品！无刷动力系统功率强大，错误的使用可能造成人身伤害和设备损坏。
为此我们强烈建议您在使用设备前仔细阅读本说明书，并严格遵守规定的操作程序。
我们不承担因使用本产品而引起的任何责任，包括但不限于对附带损失或间接损失的赔偿责任；同时，我们不承担因擅自对产品进行修改所引起的任何责任。
我们有权在不经通知的情况下变更产品设计、外观、性能及使用要求。
关于售后服务：尊敬的客户，我们的产品自售出之日起，提供180天的保修服务，因此为了保护您的权益，请在购买产品时向销售商索取收据和发票，我们以此作为确定售出日期的凭证。
如无法提供收据或发票，我们将对产品实行有偿维修。
产品特色：全球首创“锂电平衡放电保护”功能，实时监测每个锂电单体的放电情况，一旦单体达到保护电压阈值即采取相应保护措施，有效防止电池组损坏，降低玩家消费支出（备注：仅“守护神(Guard)”系列无刷电调具有本功能）采用超低阻抗PCB（印刷线路板），具有极强的耐电流能力。
电源输入端采用日本名牌超低阻抗大容量电容，大大提升电源稳定性，同时对电池具有保护作用。
具备输入电压异常/电池低电压保护/过热保护/油门信号丢失保护等多重保护功能，有效延长电调使用寿命。
具有普通启动/柔和启动/超柔和启动三种启动模式，兼容固定翼飞机及直升机。
可设定油门行程，兼容市面上所有遥控器。
具备平滑、细腻的调速手感，一流的调速线性。
微处理器采用独立的稳压IC 供电，而不是从BEC输出取电（6A和10A电调例外），具有更好的抗干扰能力，大大降低失控的可能性。
最高转速可以达到210000 RPM（2极马达）、70000 RPM（6极马达）、35000 RPM（12极马达） 。
具备完整的自主知识产权，产品可持续升级更新，用户更可以享受原厂软件升级服务。
可配合编程设定卡（注：选配件）使用，编程卡具有简单直观的界面，便于您随时随地修改各项编程参数。
（详见设定卡说明书） 配合编程设定卡，您可以从15首乐曲中任选一首写入电子调速器，使电调具有开机奏乐功能，炫出您的个性。
HOBBYWING USB LINK 软件使用说明书1 软件安装1.1 将随产品配送的光盘放入光驱， 或访问好盈科技有限公司官方网站/ 下载最新版本的USB Link 软件。
1.2 打开光盘，左键双击，出现下面的对话框1.3 点击“Next”出现下面对话框，选择安装路径。
1.4 点击“Next”进行安装，完成后出现下面对话框。
1.5 点击“Finish”安装完成。
2 运行软件2.1 左键双击桌面上的，如果你的电脑已连上Internet，本软件会自动检测是否有更新的版本。
如果有，会出现下面的对话框。
如果您想升级，请点击“Download”按钮进行下载，如果不想升级，请点击“Cancel”按钮。
如果没有升级版本，也可通过选择“Help” ->“Update”（“帮助”->“升级”）对软件进行升级。
2.2 随后出现如下界面。
（选择“File”->“中文”，转为中文界面）3 Hobbywing USB Link 面板功能简介3.1 标题栏 用于显示软件的名称及软件的版本号。
3.2 下拉菜单3.2.1 器件用于选择您要连接的设备，包括ESC（电调）、Brushless System Analyzer（无刷系统分析仪）、2 In1Program Box（2合1设定卡）。
系统默认的是ESC（电调）。
被选择的设备前面有个●标记3.2.2 帮助含帮助文件，请点击“帮助”查看帮助文件内容。
升级 是对软件进行升级。
当电脑连接好网络时，如果在好盈科技官方网站上有新的软件版本， 则选择“升级”就可以对软件进行在线升级，并更新成最新的程序数据库3.3 选项卡包含了四个选项卡，分别是关于，基本设定，高级设定，软件信息3.3.1 关于： 显示HOBBYWING 的LOGO及电调系列名称3.3.2 基本设定： 电调参数的基本设置，包含模式编号、模式名称及电调的基本参数设置。
3.3.3 高级设定： 电调的高级参数设置。
04使用向导03产品规格01注意事项02产品特色07在无要求的情况下，电调默认出厂ID为1，油门通道为1，总线速率为500KHz。
此功能需要另购DataLink数据盒子才能使用。
在使用此功能前，保证电脑系统提前安装了Micosoft Visual C++ 2013 软件，否则无法正常操作。
1) 连线电调---->DataLink数据盒子 “红 灰”---->“CH1 CL1”；USB连接数据盒子到电脑。
更改ID时请将桨拆卸下来，避免危险发生。
同一架飞机，不同的电调ID和油门不能相同，否则使用CAN功能时，相同ID的不同电调会被识别成一个电调。
2) 操作电调自带故障存储功能，可存储上电次数、飞行时间、故障次数信息，方便飞行故障分析。
此功能需使用DataLink数据盒子，串口助手，DataLink上位机软件。
注：DataLink软件可在好盈官网、经销商、好盈销售、好盈售后获取。
DataLink数据盒子固件版本要求：LINK-01.2.15-C或更高版本； 串口助手要求：USB转TTL协议； DataLink上位机软件要求：故障存储版。
可在官网、微信公众号或者售后获取。
DataLink盒子有三种供电方式（+5V），USB数据线、串口助手、外置供电线，任选一种即可供电方式即可，无需重复供电。
注：详细使用步骤请参照DataLink使用手册。
1) 连线串口助手---->DataLink数据盒子“GND 5V TX RX”---->“— + RX2 TX2”（请按此对应线序）； 电调---->DataLink数据盒子“红 灰 ”---->“ CH2 CL2”，多个电调可以并联使用。
2) 软件操作固件升级分为电脑在线升级和飞控远程升级两种方式，支持同时多个电调在线升级，升级口为CAN-ESC(Fast)。
飞控升级需与飞控配合，此处不做说明。
此功能需使用DataLink数据盒子，升级包专用DataLink软件，USB数据线。
感谢您购买本产品！无刷动力系统功率强大，错误的使用可能造成人身伤害和设备损坏。
为此我们强烈建议您在使用设备前仔细阅读本说明书，并严格遵守规定的操作程序。
我们不承担因使用本产品而引起的任何责任，包括但不限于对附带损失或间接损失的赔偿责任；同时，我们不承担因擅自对产品进行修改所引起的任何责任。
我们有权在不经通知的情况下变更产品设计、外观、性能及使用要求。
关于售后服务：尊敬的客户，我们的产品自售出之日起，提供180天的保修服务，因此为了保护您的权益，请在购买产品时向销售商索取收据和发票，我们以此作为确定售出日期的凭证。
如无法提供收据或发票，我们将对产品实行有偿维修。
产品特色：全球首创“锂电平衡放电保护”功能，实时监测每个锂电单体的放电情况，一旦单体达到保护电压阈值即采取相应保护措施，有效防止电池组损坏，降低玩家消费支出（备注：仅“守护神(Guard)”系列无刷电调具有本功能）采用超低阻抗PCB（印刷线路板），具有极强的耐电流能力。
电源输入端采用日本名牌超低阻抗大容量电容，大大提升电源稳定性，同时对电池具有保护作用。
具备输入电压异常/电池低电压保护/过热保护/油门信号丢失保护等多重保护功能，有效延长电调使用寿命。
具有普通启动/柔和启动/超柔和启动三种启动模式，兼容固定翼飞机及直升机。
可设定油门行程，兼容市面上所有遥控器。
具备平滑、细腻的调速手感，一流的调速线性。
微处理器采用独立的稳压IC 供电，而不是从BEC输出取电（6A和10A电调例外），具有更好的抗干扰能力，大大降低失控的可能性。
最高转速可以达到210000 RPM（2极马达）、70000 RPM（6极马达）、35000 RPM（12极马达） 。
具备完整的自主知识产权，产品可持续升级更新，用户更可以享受原厂软件升级服务。
可配合编程设定卡（注：选配件）使用，编程卡具有简单直观的界面，便于您随时随地修改各项编程参数。
（详见设定卡说明书） 配合编程设定卡，您可以从15首乐曲中任选一首写入电子调速器，使电调具有开机奏乐功能，炫出您的个性。
声明感谢您购买QUICRUN（酷跑）系列有感无刷电子调速器！无刷动力系统功率强大，错误的使用可能造成人身伤害和设备损坏。
请您在使用设备前仔细阅读本说明书，并严格遵守规定的操作程序。
我们不承担因使用本产品而引起的任何责任，包括但不限于对附带损失或间接损失的赔偿责任；同时，我们不承担因擅自对产品进行修改所引起的任何责任。
我们有权在不经通知的情况下变更产品设计、外观、性能及使用要求。
产品特色↓体积小巧，便于安装于各种车架；↓自动识别有感无刷马达和无感无刷马达，对各种车用无刷马达具有良好的兼容性；↓使用顶级竞赛核心程序，具有一流的操控手感及丰富的调节选项，适应各种比赛场地和环境；↓性价比高，客户无需支付高昂的费用即可拥有一颗稳定可靠、操控性能极好的竞赛级电调；↓8档进角调整功能，显著提升马达输出功率，发挥出马达最大潜能；↓比例式刹车：4段最大刹车力度调节、8段拖刹力度调节、4段初始刹车力度调节；↓9档启动加速度（Punch）调整功能，适应不同特性的车型、轮胎及场地；↓多重保护功能：电池低压保护、过温保护、油门失控保护、堵转保护；↓可使用电调上的SET按键设置和更改电调参数，且有单键恢复出厂默认参数的功能；↓兼容便携式车用电调编程设定卡（显示屏为数码管LED），设定卡具有友好的人机界面，便于在赛场使用。
车用无刷电子调速器产品规格*备注1：此处的马达T数是指在电调0度进角条件下电机T数的极限值，当电调进角加大后马达T数也需要相应增加。
请留意马达及电调的温度，防止过温而造成设备损坏。
首次使用车用无刷电子调速器第一步：根据所使用的电机，按相应的图示接线并复查无误后，进入下一步。
第二步：设定油门行程。
强调：电调第一次使用或遥控器更改过油门“TRIM”微调、D/R、EPA等参数后，均需重设油门行程，不然可能会导致无法使用或误动作。
另外我们强烈建议同时开启遥控器的失控保护功能，将遥控器油门通道的无信号保护（“F/S”）功能设置为关闭输出方式或将保护值设置为中点位置，使得当接收机无法收到遥控器信号后，电机能够停止运转。
感谢您购买本产品！无刷动力系统功率强大，错误的使用可能造成人身伤害和设备损坏。
我们强烈建议您在使用设备前仔细阅读本说明书，并严格遵守规定的操作程序。
我们不承担因使用本产品而引起的任何责任，包括但不限于对附带损失或间接损失的赔偿责任；同时，我们不承担因擅自对产品进行修改所引起的任何责任。
我们有权在不经通知的情况下变更产品设计、外观、性能及使用要求。
【产品特色】↓适合短途卡车及1：8比例越野车；↓配合有感无刷电机，具有极为出色的操控手感。
同时也兼容无感无刷电机；↓内置开关稳压模式（Switching Mode）BEC，具备强大的电流输出能力，即使工作于4S锂电时也无需外挂UBEC；↓丰富的可编程参数，适合各种使用环境；↓优异的启动效果（9种启动加速度选项）、出色的加速性能和油门线性度；↓比例式刹车：5段最大刹车力度调节、8段拖刹力度调节、4段初始刹车力度调节；且兼容传统机械式碟刹系统；↓多重保护功能：电压过低保护（用于防止锂电池过度放电）、过温保护、油门失控保护、堵转保护；↓单键编程设定，单键恢复出厂默认参数；↓可选购轻巧便携的车用电调编程设定卡，方便外场使用。
设定卡具有友好的人机界面；↓可利用LCD编程盒（选配件）上的USB适配器将电调和个人电脑相连，升级电调固件，永久享用最新功能。
↓主要电子零件密封完好，防溅水防尘土。
↓底面有安装孔，便于安装；【车用无刷电子调速器产品规格】备注1：电调上的散热风扇由内置BEC供电而不是从电池组直接取电，所以使用5V 风扇即可，无需考虑输入电压的高低。
【首次使用车用无刷电子调速器】警告！本系统功率强劲，为安全起见，请在车轮悬空的情况下开启电调上的控制开关！第一步：根据所使用的电机，按相应的图示接线并复查无误后，进入下一步。
第二步：设定油门行程。
强调：电调第一次使用或遥控器更改过油门中点、ATV、EPA等参数后，均需重设油门行程，不然可能会导致无法使用或误动作。
下面以Futaba遥控器为例，说明油门行程的设定过程。

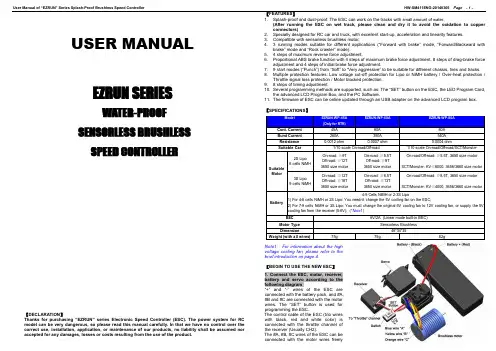

USER MANUALEZRUN SERIESWATER-PROOFSENSORLESS BRUSHLESSSPEED CONTROLLER【DECLARATION】Thanks for purchasing “EZRUN”series Electronic Speed Controller (ESC). The power system for RC model can be very dangerous, so please read this manual carefully. In that we have no control over the correct use, installation, application, or maintenance of our products, no liability shall be assumed nor accepted for any damages, losses or costs resulting from the use of the product. 【FEATURES】1. Splash-proof and dust-proof. The ESC can work on the tracks with small amount of water.(After running the ESC on wet track, please clean and dry it to avoid the oxidation to copper connectors)2. Specially designed for RC car and truck, with excellent start-up, acceleration and linearity features.3. Compatible with sensorless brushless motor.4. 3 running modes suitable for different applications (“Forward with brake”mode, “Forward/Backward withbrake” mode and “Rock crawler” mode).5. 4 steps of maximum reverse force adjustment.6. Proportional ABS brake function with 4 steps of maximum brake force adjustment, 8 steps of drag-brake forceadjustment and 4 steps of initial brake force adjustment.7. 9 start modes (“Punch”) from “Soft” to “Very aggressive” to be suitable for different chassis, tires and tracks.8. Multiple protection features: Low voltage cut-off protection for Lipo or NiMH battery / Over-heat protection /Throttle signal loss protection / Motor blocked protection.9. 8 steps of timing adjustment.10. Several programming methods are supported, such as: The “SET” button on the ESC, the LED Program Card,the advanced LCD Program Box, and the PC Software.11. The firmware of ESC can be online updated through an USB adapter on the advanced LCD program box. 【SPECIFICATIONS】Note1: For information about the highvoltage cooling fan, please refer to thebrief introduction on page 4.【BEGIN TO USE THE NEW ESC】1. Connect the ESC, motor, receiver,battery and servo according to thefollowing diagram“+”and “-”wires of the ESC areconnected with the battery pack, and #A,#B and #C are connected with the motorwires. The “SET”button is used forprogramming the ESC.The control cable of the ESC (trio wireswith black, red and white color) isconnected with the throttle channel ofthe receiver (Usually CH2).The #A, #B, #C wires of the ESC can beconnected with the motor wires freely(without any order). If the motor runs in the opposite direction, please swap any two wire connections.Note: You can use the transmitter to set the throttle channel to the “Reverse” direction, and then the motorwill run oppositely. Please calibrate the throttle range again after changing the direction of throttlechannel.2. Throttle Range Setting (Throttle Range Calibration)In order to make the ESC match the throttle range, you must calibrate it when you begin to use a new ESC, or anew transmitter, or after changing the settings of the neutral position of throttle channel, ATV or EPA parameters,otherwise the ESC cannot work properly.There are 3 points need to be set, they are the top point of “forward”,” backward” and the neutral point.Futaba TM transmitter.Note2: If you don’t release the “SET” key after thered LED begins to flash, the ESC will enter theprogram mode, in such a case, please switch offthe ESC and re-calibrate the throttle range againfrom step A to step D.3. The LED Status in Normal Runninga)When the throttle stick is in the neutral range, neither the Red LED nor the Green LED lights up.b)When the car moves forward, the Red LED solidly lights; the Green LED also lights up when the throttle stickis at the top position (100% throttle).c)When the car brakes, the Red LED solidly lights; the Green LED also lights up when the throttle stick is at thebottom position and the maximum brake force is set to 100%.d)When the car reverses, the Red LED solidly lights; the Green LED also lights up when the throttle stick is atthe bottom position and the maximum reverse force is set to 100%.【ALERT TONES】1. Input voltage abnormal alert tone: The ESC begins to check the input voltage when power on, if it is out of thenormal range, such an alert tone will be emitted: “beep-beep-, beep-beep-, beep-beep-” (There is 1 secondtime interval between every “beep-beep-” tone).2. Throttle signal abnormal alert tone: When the ESC can’t detect the normal throttle signal, such an alert tonewill be emitted: “beep-, beep-, beep-” (There is 2 seconds time interval between every “beep-” tone).【PROTECTION FUNCTION】1. Low voltage cut-off protection: If the voltage of a Lipo battery pack is lower than the threshold for 2 seconds,the ESC will cut of the output power. Please note that the ESC cannot be restarted if the voltage of each Lipocell is lower than 3.5V.For NiMH battery packs, if the voltage of the whole NiMH battery pack is higher than 9.0V but lower than 12V,it will be considered as a 3S Lipo; If it is lower than 9.0V, it will be considered as a 2S Lipo. For example, if theNiMH battery pack is 8.0V, and the threshold is set to 2.6V/Cell, it is considered as a 2S Lipo, and thelow-voltage cut-off threshold for this NiMH battery pack is 2.6*2=5.2V.2. Over-heat protection: When the temperature of the ESC is over a factory preset threshold for 5 seconds, theESC will cut off the output power. You can disable the over-heat protection function for competition race.3. Throttle signal loss protection: The ESC will cut off the output power if the throttle signal is lost for 0.2 second.【PROGRAM THE ESC】1. Program MethodNote:↓In the program process, the motor will emit “Beep” tone at the same time when the LED is flashing.↓If the “N” is bigger than the number “5”, we use a long time flash and long “Beep---” tone to represent “5”,so it is easy to identify the items of the big number.For example, if the LED flashes as the following:“A long time flash + a short time flash” (Motor sounds “Beep---Beep”) = the No. 6 item“A long time flash + 2 short time flash” (Motor sounds “Beep---BeepBeep”) = the No. 7 item“A long time flash + 3 short time flash” (Motor sounds “Beep---BeepBeepBeep”) = the No. 8 itemAnd so on.2. Programmable Items listAttention: The italics texts in the above form are the default settings.3. Programmable Values3.1. R unning Mode: With “Forward with Brake ” mode, the car can go forward and brake, but cannot go backward, this mode is suitable for competition; “Forward/Reverse with Brake ” mode provides backward function, which is suitable for training. The “Rock Crawler ” mode is only used for rock crawler.Note: “Forward/Reverse with Brake ” mode uses “Double-Click ” method to make the car go backward . When you move the throttle stick from forward zone to backward zone for the first time, the ESC begins to brake the motor, the motor speeds down but it is still running, not completely stopped, so the backward action is NOT happened now. When the throttle stick is moved to the backward zone again (The 2nd “click ”), if the motor speed is slowed down to zero (i.e. stopped), the backward action will be occurred. The “Double-Click ” method can prevent mistakenly reverse when the brake function is frequently used in steering.With “Rock Crawler ” mode, the reverse action will be happened immediately when the throttle stick is moved to backward zone. Please set the “Drag Brake Force ” to 100% if you choose the “Rock Crawler ” mode.3.2. D rag Brake Force: Set the amount of drag brake applied at neutral throttle to simulate the slight braking effect of a neutral brushed motor while coasting.3.3. L ow Voltage Cut-Off: The function is mainly used to prevent the Lipo battery from over discharging. The ESC monitors the battery ’s voltage at any time, if the voltage is lower than the threshold, the output power will be reduced to 50% in 2 seconds. Please drive to the side of racing track as soon as possible and then stop the car, the ESC will completely cut off the output power in 10 seconds.3.4. S tart Mode (Also called “Punch ”): Select from “Level1 (Soft)” to “Level 9 (Very aggressive)” start mode as your like. Please note that if you choose “Level 7” to “Level 9”, you ’d better use good quality battery pack with powerful discharge ability, otherwise these modes cannot get the bursting start effect as you want. If the motor cannot run smoothly (the motor is trembling), it may caused by the weak discharge ability of the battery pack, please choose a better battery or increase the gear rate.3.5. M aximum Brake Force: The ESC provides proportional brake function. The brake force is related to the position of the throttle stick. Maximum brake force refers to the force when the throttle stick is located at the top point of the backward zone. A very large brake force can shorten the brake time, but it may damage the gears. 3.6. M aximum Reverse Force: Sets how much power will be applied in the reverse direction. Different value makes different reverse speed.3.7. I nitial Brake Force: It is also called “minimum brake force”, and it refers to the force when the throttle stick is located at the initial position of the backward zone. The default value is equal to the drag brake force, so the brake effect can be very smooth.3.8. T hrottle Neutral Range: Please see the following illustrations to adjust the neutral range.3.9. T iming: There are many differences among structures and technical features of different brushless motors; an ESC with fixed timing cannot be compatible with all brushless motors, so it is necessary to make the timing value programmable. Please select the most suitable timing value according to the motor you are just using. Generally, higher timing creates bigger power output, but the whole efficiency of the system will be slightly lower.3.10. Over-Heat Protection: If the function is activated, the output power will be cut-off when the temperature of the ESC is higher than a factory preset threshold for more than 5 seconds. When the protection happens, the Green LED flashes.4. Reset All Items To Default ValuesAt any time when the throttle is located in neutral zone (except in the throttle calibration or programming mode), hold the “SET ” key for over 3 seconds, the red LED and green LED will flash at the same time , which means each programmable item has be reset to its default value. It needs to be restarted to complete the whole process.【TROUBLE SHOOTING 】【OPTIONAL ACCESSORIES FOR UPGRADE 】We provide the following optional accessories for upgrade your power system:1. Cooling fan (12V): The high voltage fan is necessary when you are using 3S Lipo or NiMH battery more than 6 cells.WARNING! Please note the original cooling fan (5V) can only work with 2S Lipo or 4-6 cells NiMH battery. DON ’T use it with a 3S Lipo or NiMH battery more than 6 cells. Please check the label of the cooling fan carefully to confirm its working voltage before using it. 2. LED Program Card (Digital LED Display).The Program card is an optional accessory which needs to be purchased separately. It has a friendly user interface. The process of programming the ESC becomes quite easy and fast with this pocket sized device. 3. Advanced LCD Program Box (LCD Display).Advanced Program Box is an optional accessory which needs to be purchased separately.It has LCD display to show the programmable items, so it can work as an individual device to set the ESC. And it also works as an USB adapter to connect the ESC with a PC to update the ESC firmware online. Note:Please connect the ESC to LED Program Card via the cooling fan port. (Please check the picture for reference)USER MEMO。
·全防水设计，适应各种气候环境；（注：浸水工作后尽快将电调洗净吹干，防止插头氧化）；·电调内部功率板上覆有好盈专利技术的铜质导热汇流条，便于将内部热量迅速传导到由铝合金材质CNC切削完成的一体化网格状外壳散热器，散热效果更甚一筹；·配备先进安全的电子开关，彻底解决了传统机械式开关在多尘、潮湿等恶劣环境下频发的簧片卡死、触点锈蚀、以及因剧烈撞击而导致机械开关意外关闭等问题；·内置强大的开关模式BEC，持续电流达到3A，瞬间达到6A，且支持 6V和7.4V 切换，轻松驱动各种强力舵机及高压舵机；·非常细腻的拖刹力度以及拖刹加速度调节，满足不同的车型、不同的场地以及不用的操控习惯；·PWM频率可调以及先进的DEO功能，提供更加完美的油门线性以及更出色的操控性能；·9种油门加速度（也叫Punch）调整，从“柔和”到“非常劲暴”，适应不同特性的车型、轮胎及场地；·比例式刹车：9段初始刹车力度调节、9段最大刹车力度调节、9段拖刹力度调节；·多重保护功能：电池低压保护、过温保护、油门失控保护；·具有独立的参数设定接口，连接参数设定卡时无需将电调控制线从接收机中拔出，使用更为方便；·可使用电调上的SET按键设置电调参数，且有单键恢复出厂默认参数的功能；·兼容便携式车用电调编程设定卡（显示屏为数码LED），设定卡具有友好的人机界面，方便外场使用。
故障现象解决方法可能原因1、电池电压没有输入到电调2、电调开关损坏电调油门线插反或通道插错或油门不在中点1、检查电源输入通路是否有焊接不良情况，并重新焊好；2、更换开关。
将电调的油门排线按正确方向插到接收机的“油门（TH）”通道（Throttle，通常为CH2）；上电后红色LED闪烁，电机无法启动上电后指示灯不亮，电机无法启动设定卡与电调连通后，按下“RESET”键，然后再按下“OK”保存，即可恢复出厂设置。
——20151015排线将电调和编程盒连通后，然后给电调接上电源，LCD 设定盒将显示出开机界面，按LCD 设定盒上任意按键，设定盒和电调开始建立通信，并显示“CONNECTING ESC” ，等待几秒后，将显示出当前的模式名 ，随后显示出第一个设置参数。
使用 “ITEM”和“VALUE” 按键即可更改设置参数，按“OK”键可将设置参数存入电调。

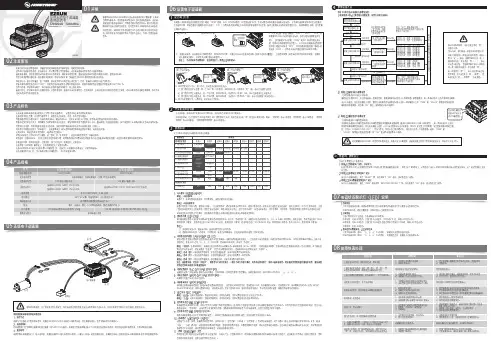

感谢您购买EZRUN MAX系列车用无感无刷电机电子调速器！无刷动力系统功率强大，错误的使用可能造成人身伤害和设备损坏。
请在使用设备前仔细阅读说明书，严格遵守规定的操作程序。
我们不承担因使用本产品而引起的任何责任，包括但不限于对附带损失或间接损失的赔偿责任；同时我们不承担因擅自对产品进行修改所引起的任何责任。
我们有权在不经通知的情况下变更产品设计、外观、性能及使用要求。
参数说明3有以下几种恢复出厂参数方法：1)利用SET键恢复出厂设置，方法如下：在油门摇杆处于中立点位置的任意时刻（除进行油门校调或编程设定时），按住 SET 键3秒以上，可恢复出厂设定。
红绿灯同时闪烁时表示恢复设定成功，出厂设定需重新上电方可生效。
2)利用LED参数设定卡恢复出厂设定：设定卡与电调连通后，按下“RESET”键，然后再按下“OK”保存，即可恢复出厂设置。
3)利用LCD多功能编程盒恢复出厂设定：设定卡与电调连通后，通过“ITEM”选项选到“RESTORE DEFAULT”项，然后再按下“OK”保存，即可恢复出厂设置。
1.启动阶段1)红灯持续快速闪烁：电调未检测到油门信号或电调内部存储的油门中点数值与遥控器不匹配。
2)绿灯闪烁N次：锂电节数检测，闪烁N次表示当前锂电为N节。
2.行驶阶段1)油门摇杆处于中点区域，红色和绿色LED均熄灭。
2)前进时，红色LED恒亮；当油门处于正向最大（100%油门）时，绿色LED也会点亮。
3)刹车时，红色LED恒亮；当油门处于反向最大且最大刹车力度设为100%时，绿色LED也会点亮。
HobbyWing ESC-28A-P1.1无刷电调说明书（好盈科技公司）产品特色：●国内首创开机奏乐功能，眩出您的个性。
●采用极低阻抗PCB（印刷线路板），双散热片设计，具有超强的耐电流能力，经过100%测试，绝对可以达到所标称的电流规格。
●电源输入端采用日本名牌（红宝石）超低阻抗大容量电容，大大提升电源稳定性，同时对电池具有保护作用。
●具备电压保护/过流保护/过热保护/油门信号丢失保护等多重保护功能，有效延长电调使用寿命。
●具有普通启动/柔和启动/超柔和启动三种启动模式，分别适用于固定翼飞机及直升机。
（普通启动可以做到0.2秒内迅速启动马达；使用柔和启动和超柔和启动模式，即便直升机放在光滑的地砖上启动时也不会甩尾，同时充分保护减速组）●可设定油门行程，兼容市面上所有遥控器。
●平滑、细腻的调速手感，优秀的调速线性。
●微处理器和BEC电路分别采用独立的稳压IC供电，具有更好的抗干扰能力，大大降低失控的可能性。
●最高转速可以达到210000 RPM（2极马达）、70000 RPM（6极马达）、35000 RPM（12极马达）。
●具备完整的自主知识产权，产品可持续升级更新，用户更可以享受原厂软件升级服务。
●配合小巧易携带的编程设定卡（选配件），具有简单直观的界面，使您随时随地修改各项编程参数。
（详见设定卡说明书）产品规格：接线示意图：产品功能简要说明：1.刹车设定：无刹车/有刹车，出厂默认值为无刹车。
2.电池类型：Li-xx（锂电池）/ Ni-xx（镍镉.镍氢）两大类电池，默认值为 Li-xx（锂电池）。
3.低压保护模式：降低功率/关闭输出，默认值为降低功率。
4.低压保护阈值：低/中/高，默认值为中截止电压。
●当设定使用的是Li-xx 电池，则自动判断锂电颗数，低/中/高情况下每颗电池的截止电压分别为：2.5V/2.75V/3.0V。
例如使用3 Cell 锂电，设定为中截止电压，则低压保护阈值为：2.75X3=8.25V。
感谢您购买本产品！无刷动力系统功率强大，错误的使用可能造成人身伤害和设备损坏。
为此，我们强烈建议您在使用设备前仔细阅读本说明书，并严格遵守规定的操作程序。
我们不承担因使用本产品而引起的任何责任，包括但不限于对附带损失或间接损失的赔偿责任；同时，我们不承担因擅自对产品进行修改所引起的任何责任。
我们有权在不经通知的情况下变更产品设计、外观、性能及使用要求。
产品特色：✓全球首创“锂电平衡放电保护”功能，实时监测每个锂电单体的放电情况，一旦单体达到保护电压阈值即采取相应保护措施，有效防止电池组损坏，降低玩家消费支出（备注：仅“守护神”系列无刷电调具有本功能）✓首创开机奏乐功能，炫出您的个性。
（选配编程设定卡后，您可以从15首乐曲中任选一首写入电子调速器，也可以关闭奏乐功能）✓采用超低阻抗PCB（印刷线路板），具有极强的耐电流能力。
✓电源输入端采用日本名牌超低阻抗大容量电容，大大提升电源稳定性，同时对电池具有保护作用。
✓具备电压保护/过热保护/油门信号丢失保护等多重保护功能，有效延长电调使用寿命。
✓具有普通启动/柔和启动/超柔和启动三种启动模式，适用于固定翼飞机及直升机。
✓可设定油门行程，兼容市面上所有遥控器。
具备平滑、细腻的调速手感，一流的调速线性。
✓微处理器采用独立的稳压IC 供电，而不是从BEC输出取电，具有更好的抗干扰能力，大大降低失控的可能性。
✓最高转速可以达到210000 RPM（2极马达）、70000 RPM（6极马达）、35000 RPM（12极马达）。
✓具备完整的自主知识产权，产品可持续升级更新，用户更可以享受原厂软件升级服务。
✓配合小巧易携带的编程设定卡（注：选配件），具有简单直观的界面，使您随时随地修改各项编程参数。
（详见设定卡说明书）模型飞机用无刷电机电子调速器产品规格：接线示意图：锂电平衡放电监测保护接头示意图：各个厂家推出的锂电池配备有不同的平衡充电接口，因此我们提供了两种平衡放电监测保护接头供用户选用： 平衡放电监测保护接头（类型一）： 平衡放电监测保护接头（类型二）：适用于台湾亚拓等品牌锂电池 适用于Ployquest 、E-tec 、Thunder Pwer 等品牌锂电池产品功能简要说明：1. 刹车设定：无刹车/有刹车，出厂默认值为无刹车。
齿比的合理选择非常重要，不合适的齿比可能会给您带来重大损失。
请遵守以下要点来正确选择齿比！1、电机的工作温度电机在工作时，温度应低于100°C （212°F ）；温度高于100°C 时，将会使电机转子磁性减弱，且线圈可能出现局部烧熔短路现象，产生大电流而损坏电调。
选择合适的齿比可以有效防止 电机过热。
2、齿比选择原则为防止电机过热引发潜在危险而导致电调和电机损坏，请从一个最少齿数的电机小齿进行齿比配置，并随时检查电机温度，这是唯一能确保电机不过热的方法。
车子在行驶途中，如果电机及 电调温度一直处于稳定的低温范围内，您可以试着使用齿数较多的小齿，并密切监测电机温度，以确定更改后的齿比是否适合您的模型车、当地气候及赛道条件（请注意气候及赛道条件不是 恒定不变的，而是经常会发生变化，所以频繁地监测电调及电机的温度是一项重要的日常操作，它可以确保您的电子设备长期稳定地工作）。
01注意事项02产品特色06齿比选择1、当电调设置的电机转动方向为CCW时，以电机壳上CCW后面的刻度为准，箭头指向的数值越小，代表进角越 小，箭头指向的数值越大则进角越大。
如图一所示，该情况下进角为40度。
2、当电调设置的电机转动方向为CW时，以电机壳上CW后面的刻度为准，箭头指向的数值越小，代表进角越小， 箭头指向的数值越大则进角越大。
如图一所示，当电机转动方向变成了CW，那么该情况下进角为20度并非40度。
3、电机出厂默认进角为30度，如图二所示，如需开TURBO，建议电机进角在30-40度之间，如不开TURBO，电 机进角在20-40度之间均可。
05进角调整XERUN 3652/3660 G2车用有感无刷电机使用说明书03规格· 内置便于好盈电调识别的芯片，与好盈1/8有感电调（如XR8 SCT/Plus）搭配时，电调识别到此电机后，可全程运行在有感状态，输出线性极佳，同时可开启Turbo进角，输出超大的功率。
01Specifications:0203ApplicationsUSER MANUALHow to power on the WiFi Express2• RESET button: to factory reset this WiFi Express module.The WiFi Express module works with the following products of HOBBYWING.• XERUN series & EZRUN series of car ESCs.• PLATINUM series of aircraft ESCs.• Other ESCs which are compatible with HOBBYWING multifunction LCD program box.Tri-colorpossible; user can easily program and upgrade ESC, and monitor datatransferring via this unit.• Working Voltage: 5V-12.6V.• WiFi Protocol: IEEE802.11 b/g/n• WiFi Signal Effective Range: 0-10m (Open Field).• Size: 25.7x25.7x8.8mm (LxWxH).• Weight: 11.3g.Connect the ESC to a battery after it’s connected to the WiFi module, and then turn it on. The Red LED will come on solidindicating the WiFi Express is entering the 05User GuideHow to Connect WiFi Express to Different ESCs1The way to connect WiFi Express to ESC may vary because of different ESC hardware design. The following are the ways to connect WiFi Express to different ESCs, about which way you should take, please refer to the user manual of your ESC. In some case, the special Y harness (As shown picture 1: with three female connectors not two1. For ESC with the throttle cable and programming cable multiplexed.1.1 For ESC with built-in BEC: in this case, a piece of Y harness is needed to connect the WiFi module and ESC. To be specific, connect the ESC throttle cable and WiFitri-color cable to connector A and connector B of the Y harness respectively (as shown picture 3).1.2 For ESC without built-in BEC (so-called OPTO version): in this case, a piece of Y harness is also needed to connect the WiFi module and ESC. To be specific,connect the ESC throttle cable and WiFi tri-color cable to connector A and connector B of the Y harness respectively. And connect the remaining end(/connector C) of the Y harness to an UBEC to power the WiFi module (as shown picture 3).2. For ESC that the fan port (on the ESC) is also the programming portIn this case, please unplug the fan wire first, and then plug the tri-color cable on the WiFi Express to the fan/programming port (as shown picture 2).3. For ESC with a separate programming cable3.1 For ESC with the programming cable which has the output voltage of 5-12.6V: in this case, a piece of Y harness is needed to connect the WiFi module and ESC.To be specific, connect the ESC throttle cable and WiFi tri-color cable to connector A and connector B of the Y harness respectively (as shown picture 3).3.2 For ESC with the programming cable which has no output voltage: in this case, a piece of Y harness is needed to connect the WiFi module and ESC. To bespecific, connect the ESC programming cable and WiFi tri-color cable to connector A and connector B of the Y harness respectively. And an UBEC is needed topower the WiFi module, connect the remaining end (/connector C) to the battery (as shown picture 3).4. For ESC with a separate port for programmingPlug the WiFi module directly into the programming port on ESC(as shown picture 2).Note: An extra battery(5-12.6V) can replace the UBEC mentioned above.Picture10102产品规格03产品适用范围05使用方法说明USER MANUAL该模块适用于好盈科技有限公司生产的以下产品：· XERUN（速龙）、EZRUN（一狼）系列车用无刷电调；· PLATINUM（铂金）系列空模无刷电调；· 可支持多功能LCD编程盒的其他电调。
感谢您购买本产品！无刷动力系统功率强大，错误的使用可能造成人身伤害和设备损坏。
我们强烈建议您在使用设备前仔细阅读本说明书，并严格遵守规定的操作程序。
我们不承担因使用本产品而引起的任何责任，包括但不限于对附带损失或间接损失的赔偿责任；同时，我们不承担因擅自对产品进行修改所引起的任何责任。
我们有权在不经通知的情况下变更产品设计、外观、性能及使用要求。
我们的产品提供自购买之日起120天的品质保证，因此请您务必向销售商索取购买凭证（收据或发票）。
关于保修的详细条例，请访问下述网页：/kf.aspÌ完全针对车模而设计的全新程序算法，具有优异的启动效果、加速性能、刹车性能及线性度，完全不同于用飞机电调改制的车用电调；Ì支持所有无感（即无霍尔传感器）无刷电机；Ì高品质用料，具有强大的耐电流能力；Ì具备竞赛（单向）和正反转（双向）两种模式；Ì4段最大倒车力度调节；Ì比例式刹车：4段最大刹车力度调节、8段拖刹力度调节、4段初始刹车力度调节；Ì4种启动加速度（Punch）调整，从柔和到非常劲暴，以便适应不同特性的场地及轮胎，防止打滑；Ì多重保护功能：电压过低保护（支持锂电池和镍镉/镍氢电池）、温度保护、油门失控保护、堵转保护；Ì采用软件方式进行进角调整，具有8个进角模式，可良好匹配各种无刷电机；Ì单键编程设定，且有单键恢复出厂设置的功能；Ì防水防尘设计，元器件被密封于专门开模定制的外壳内而得到良好的保护，有效延长使用寿命；Ì可选购轻巧便携的车用电调编程设定卡，方便外场使用。
设定卡界面友好，让您轻松设定功能强大的车用电调；Ì自主知识产权，在必要的情况下，可根据客户要求进行软硬件定制。
持续电流/峰值电流 18A/50A 25A/90A 35A/190A 60A/380A支持马达类型 无感无刷主要适用车型 1：18， 1：16 1：10支持无刷马达T 数 > 12T （2030 无刷） > 9T （3650 无刷） > 5.5T （3650 无刷）内阻 0.01欧姆 0.005欧姆 0.0015欧姆 0.0007欧姆电池节数: 用4-6 节镍镉/镍氢时：正常使用，不需要对设备做任何更改。
感谢您购买本产品！无刷动力系统功率强大，错误的使用可能造成人身伤害和设备损坏。
为此，我们强烈建议您在使用设备前仔细阅读本说明书，并严格遵守规定的操作程序。
我们不承担因使用本产品而引起的任何责任，包括但不限于对附带损失或间接损失的赔偿责任；同时，我们不承担因擅自对产品进行修改所引起的任何责任。
我们有权在不经通知的情况下变更产品设计、外观、性能及使用要求。
产品特色：全球首创“锂电平衡放电保护”功能，实时监测每个锂电单体的放电情况，一旦单体达到保护电压阈值即采取相应保护措施，有效防止电池组损坏，降低玩家消费支出（备注：仅“守护神”系列无刷电调具有本功能）首创开机奏乐功能，炫出您的个性。
（选配编程设定卡后，您可以从 15 首乐曲中任选一首写入电子调速器，也可以关闭奏乐功能）采用超低阻抗 PCB（印刷线路板），具有极强的耐电流能力。
电源输入端采用日本名牌超低阻抗大容量电容，大大提升电源稳定性，同时对电池具有保护作用。
具备电压保护/ 过热保护 / 油门信号丢失保护等多重保护功能，有效延长电调使用寿命。
具有普通启动/ 柔和启动 / 超柔和启动三种启动模式，适用于固定翼飞机及直升机。
可设定油门行程，兼容市面上所有遥控器。
具备平滑、细腻的调速手感，一流的调速线性。
微处理器采用独立的稳压IC 供电，而不是从BEC输出取电，具有更好的抗干扰能力，大大降低失控的可能性。
最高转速可以达到210000 RPM（ 2 极马达）、 70000 RPM（6 极马达）、35000 RPM（ 12 极马达）。
具备完整的自主知识产权，产品可持续升级更新，用户更可以享受原厂软件升级服务。
配合小巧易携带的编程设定卡（注：选配件），具有简单直观的界面，使您随时随地修改各项编程参数。
（详见设定卡说明书）模型飞机用无刷电机电子调速器产品规格：飞腾系列Pentium Series电流型号持续瞬时BEC类型BEC电池节数参数锂电平衡重量体积级别输出电流输出锂电镍镉编程放电监测长*宽*高电流(10秒)镍氢功能保护功能12APentium-12A12A15A线性模式5V/1A2-45-12有无12g32*24*8 Pentium-12A-E12A15A线性模式5V/2A2-45-12有无13g32*24*10 18A Pentium-18A18A22A线性模式5V/2A2-45-12有无19g24*45*11 25APentium-25A25A35A线性模式5V/2A2-45-12有无22g24*45*11 Pentium-25A-OPTO25A35A无2-45-12有无21g24*45*11 30A Pentium-30A30A40A线性模式5V/2A2-45-12有无25g24*45*11 Pentium-40A40A55A线性模式5V/3A2-65-18有无33g55*28*12 40A Pentium-40A-OPTO40A55A无2-65-18有无32g55*28*11 Pentium-40A-HV40A55A无2-105-30有无Pentium-60A60A80A线性模式5V/3A2-65-18有无45g56*28*15 60A Pentium-60A-OPTO60A80A无2-65-18有无44g56*28*14 Pentium-60A-HV60A80A无2-105-30有无80APentium-80A80A100A无2-65-18有无95g66*55*18 Pentium-80A-HV80A100A无2-105-30有无110g66*55*18 100APentium-100A100A120A无2-65-18有无66*55*18 Pentium-100A-HV100A120A无2-105-30有无66*55*18守护神系列Guard Series电流型号持续瞬时BEC类型BEC电池节数参数锂电平衡级别输出电流输出锂电镍镉编程放电监测电流(10秒)镍氢功能保护功能18A Guard-18A18A22A线性模式5V/2A2-45-12有有25A Guard-25A25A35A线性模式5V/2A2-45-12有有40A Guard-40A40A55A开关模式5V/3A2-55-15有有60A Guard-60A60A80A开关模式5V/3A2-55-15有有重量体积长*宽*高22g( 不含监测头),7g( 含监测头 )45*24*11 27g( 不含监测头),32g( 含监测头 )45*24*12 35g( 不含监测头),40g( 含监测头 )55*28*15 45g( 不含监测头),50g( 含监测头 )56*28*18神剑系列Sword Series电流型号持续瞬时BEC类型BEC电池节数参数锂电平衡重量体积级别输出电流输出锂电镍镉编程放电监测长*宽*高电流(10秒)镍氢功能保护功能18A Sword-18A18A22A线性模式5V/2A2-45-12有无19g45*24*1125A Sword-25A25A35A线性模式5V/2A2-45-12有无22g45*24*11 Sword-25A-OPTO *25A35A无2-4 5-12有无21g45*24*11* Sword-25-OPTO通常和UBEC组合使用，组合后的重量约为31g**BEC 驱动能力：BEC 驱动能力线性模式 BEC(5V/2A)开关模式BEC （ 5V/3A）2节锂电3节锂电4节锂电 5 节锂电2—5节锂电黑色电源负极 -锂电平衡放电监测保护接口ESC R和锂电池上的平衡充电接口连接O无刷马达TGuard-25A接线示意图：O MElectronic Speed Controller接收机BATTERYBRUSHLESS MOTOR电源正极 +红色锂电平衡放电监测保护接头示意图：各个厂家推出的锂电池配备有不同的平衡充电接口，因此我们提供了两种平衡放电监测保护接头供用户选用：平衡放电监测保护接头（类型一）：平衡放电监测保护接头（类型二）：适用于台湾亚拓等品牌锂电池适用于 Ployquest 、E-tec 、 Thunder Pwer 等品牌锂电池产品功能简要说明：1.刹车设定：无刹车 / 有刹车，出厂默认值为无刹车。
感谢您购买本产品！无刷动力系统功率强大，错误的使用可能造成人身伤害和设备损坏。
为此，我们强烈建议您在使用设备前仔细阅读本说明书，并严格遵守规定的操作程序。
我们不承担因使用本产品而引起的任何责任，包括但不限于对附带损失或间接损失的赔偿责任；同时，我们不承担因擅自对产品进行修改所引起的任何责任。
我们有权在不经通知的情况下变更产品设计、外观、性能及使用要求。
产品特色：✓全球首创“锂电平衡放电保护”功能，实时监测每个锂电单体的放电情况，一旦单体达到保护电压阈值即采取相应保护措施，有效防止电池组损坏，降低玩家消费支出（备注：仅“守护神”系列无刷电调具有本功能）✓首创开机奏乐功能，炫出您的个性。
（选配编程设定卡后，您可以从15首乐曲中任选一首写入电子调速器，也可以关闭奏乐功能）✓采用超低阻抗PCB（印刷线路板），具有极强的耐电流能力。
✓电源输入端采用日本名牌超低阻抗大容量电容，大大提升电源稳定性，同时对电池具有保护作用。
✓具备电压保护/过热保护/油门信号丢失保护等多重保护功能，有效延长电调使用寿命。
✓具有普通启动/柔和启动/超柔和启动三种启动模式，适用于固定翼飞机及直升机。
✓可设定油门行程，兼容市面上所有遥控器。
具备平滑、细腻的调速手感，一流的调速线性。
✓微处理器采用独立的稳压IC 供电，而不是从BEC输出取电，具有更好的抗干扰能力，大大降低失控的可能性。
✓最高转速可以达到210000 RPM（2极马达）、70000 RPM（6极马达）、35000 RPM（12极马达）。
✓具备完整的自主知识产权，产品可持续升级更新，用户更可以享受原厂软件升级服务。
✓配合小巧易携带的编程设定卡（注：选配件），具有简单直观的界面，使您随时随地修改各项编程参数。
（详见设定卡说明书）模型飞机用无刷电机电子调速器产品规格：接线示意图：锂电平衡放电监测保护接头示意图：各个厂家推出的锂电池配备有不同的平衡充电接口，因此我们提供了两种平衡放电监测保护接头供用户选用： 平衡放电监测保护接头（类型一）： 平衡放电监测保护接头（类型二）：适用于台湾亚拓等品牌锂电池 适用于Ployquest 、E-tec 、Thunder Pwer 等品牌锂电池产品功能简要说明：1. 刹车设定：无刹车/有刹车，出厂默认值为无刹车。
