好盈铂金说明书

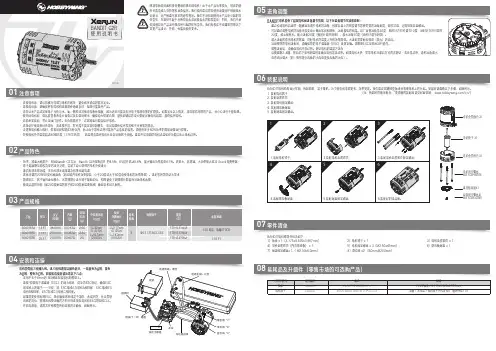

04安装和连接05BANDIT G2R使用说明书· 功率、转速大幅提升，相比Bandit G2马达，Bandit G2R扭矩提升 约4.5%，KV提升高达6.8%，最大输出功率提高6.1%。

高扭力、高转速、大功率使之成为 Stock竞赛神器；· 源于超级跑车轮毂造型的设计灵感，造就了动力澎湃的电机外观设计；· 兼具有感无感功能，支持无感无刷电调及有感无刷电调；· 连续可调的20至50度机械进角（此区域内电机效率最佳，小于20度或大于50度会使电机的效率降低）。

满足您所需的动力需求；· 精密加工，转子轴向虚位极小，无需薄铜片进行转子辅助定位，彻底避免了因薄铜片磨损而导致电机故障；· 极高品质的用料（如200度耐温的转子和200度耐温漆包线）确保电机经久耐用。

进角调整03产品规格01注意事项02产品特色07BANDIT电机零部件包含如下：1）轴承 x 1（3.175x9.525x3.967mm） 2）电机转子 x 13）电机金属面壳 x 14）电机金属底壳（内含感应板） x 15）电机固定螺丝 x 3（M2.50x45mm） 6）感应板尾盖 x 17）尾盖固定螺丝x 1（ M2.50x6.0mm） 8）感应线 x2 （80mm及200mm）零件清单08易耗品及升级件（零售市场的可选购产品）06装配说明BANDIT电机结构设计牢固、拆卸简单，易于维护。

为了使电机寿命更长，效率更高。

我们建议定期检查轴承并清理电机上的污垢。

安装时请遵循以下步骤，如图所示。

1. 装配电机转子； 2. 装配金属底壳； 3. 装配电机固定螺丝； 4. 装配感应板尾盖； 5. 装配尾盖固定螺丝。

（注：拆卸时的顺序相反；*更清晰的装配图请见好盈官网： /cn/）电机金属面壳 x1电机转子 x1电机金属底壳 x1电机固定螺丝 M2.50x45mm感应板尾盖x1尾盖固定螺丝x1M2.50x6.0mm电机需焊接三根输入线。

感谢您购买本产品！无刷动力系统功率强大，错误的使用可能造成人身伤害和设备损坏。

为此我们强烈建议您在使用设备前仔细阅读本说明书，并严格遵守规定的操作程序。

我们不承担因使用本产品或擅自对产品进行改造所引起的任何责任，包括但不限于对附带损失或间接损失的赔偿责任。

产品特色1.所有器件均为原装正品，确保电调具有一流品质和极高的可靠性。

2.具有强大的耐流能力。

3.具备输入电压异常保护、电池低压保护、过热保护、油门信号丢失保护等多重保护功能。

4.具有普通启动、柔和启动、超柔和启动三种启动模式，兼容固定翼飞机及直升机。

5.可设定油门行程，兼容各种遥控器。

具备平滑、细腻的调速手感，一流的调速线性。

6.最高转速可以达210000 RPM（2极马达）、70000 RPM（6极马达）、35000 RPM（12极马达）。

产品功能简要说明：(黑体字为出厂默认值)1.刹车设定：无刹车/有刹车。

2.电池类型：Lipo（锂电池）/ NiMH（镍氢）。

3.电池低压保护模式：逐渐降低功率/立即关闭输出。

注：低压保护时，将油门摇杆拉到最小油门的位置后即可重新启动马达，但因为此时仍处于低压状况，所以功率输出较小。

4.低压保护阈值：低/中/高。

1)当电池类型设定为Lipo 电池时，电调自动判断锂电节数，低/中/高情况下每节电池的截止电压分别为：2.85V/3.15V/3.3V。

例如使用3节锂电，设定为中截止电压，则低压保护阈值为：3.15*3=9.45V。

2)当电池类型设定为镍氢电池时，低/中/高情况下截止电压为开机时输入电压的0%/50%/65%。

0%意味着不进行低压保护。

例如：使用6节镍氢电池，充满时电压为 1.44*6=8.64V，当设定为中截止电压时，则截止电压阈值为：8.64*50%=4.3V。

5.启动模式：普通/柔和/超柔和启动，马达转速从静止到最高速度的时间分别为300ms/1.5s/3s。

普通启动适用于固定翼，柔和启动/超柔和启动适用于直升机。

HOBBYWING USB LINK 软件使用说明书1 软件安装1.1 将随产品配送的光盘放入光驱， 或访问好盈科技有限公司官方网站/ 下载最新版本的USB Link 软件。

1.2 打开光盘，左键双击，出现下面的对话框1.3 点击“Next”出现下面对话框，选择安装路径。

1.4 点击“Next”进行安装，完成后出现下面对话框。

1.5 点击“Finish”安装完成。

2 运行软件2.1 左键双击桌面上的，如果你的电脑已连上Internet，本软件会自动检测是否有更新的版本。

如果有，会出现下面的对话框。

如果您想升级，请点击“Download”按钮进行下载，如果不想升级，请点击“Cancel”按钮。

如果没有升级版本，也可通过选择“Help” ->“Update”（“帮助”->“升级”）对软件进行升级。

2.2 随后出现如下界面。

（选择“File”->“中文”，转为中文界面）3 Hobbywing USB Link 面板功能简介3.1 标题栏 用于显示软件的名称及软件的版本号。

3.2 下拉菜单3.2.1 器件用于选择您要连接的设备，包括ESC（电调）、Brushless System Analyzer（无刷系统分析仪）、2 In1Program Box（2合1设定卡）。

系统默认的是ESC（电调）。

被选择的设备前面有个●标记3.2.2 帮助含帮助文件，请点击“帮助”查看帮助文件内容。

升级 是对软件进行升级。

当电脑连接好网络时，如果在好盈科技官方网站上有新的软件版本， 则选择“升级”就可以对软件进行在线升级，并更新成最新的程序数据库3.3 选项卡包含了四个选项卡，分别是关于，基本设定，高级设定，软件信息3.3.1 关于： 显示HOBBYWING 的LOGO及电调系列名称3.3.2 基本设定： 电调参数的基本设置，包含模式编号、模式名称及电调的基本参数设置。

3.3.3 高级设定： 电调的高级参数设置。

感谢您购买本产品！无刷动力系统功率强大，错误的使用可能造成人身伤害和设备损坏。

为此，我们强烈建议您在使用设备前仔细阅读本说明书，并严格遵守规定的操作程序。

我们不承担因使用本产品而引起的任何责任，包括但不限于对附带损失或间接损失的赔偿责任；同时，我们不承担因擅自对产品进行修改所引起的任何责任。

我们有权在不经通知的情况下变更产品设计、外观、性能及使用要求。

产品特色：✓全球首创“锂电平衡放电保护”功能，实时监测每个锂电单体的放电情况，一旦单体达到保护电压阈值即采取相应保护措施，有效防止电池组损坏，降低玩家消费支出（备注：仅“守护神”系列无刷电调具有本功能）✓首创开机奏乐功能，炫出您的个性。

（选配编程设定卡后，您可以从15首乐曲中任选一首写入电子调速器，也可以关闭奏乐功能）✓采用超低阻抗PCB（印刷线路板），具有极强的耐电流能力。

✓电源输入端采用日本名牌超低阻抗大容量电容，大大提升电源稳定性，同时对电池具有保护作用。

✓具备电压保护/过热保护/油门信号丢失保护等多重保护功能，有效延长电调使用寿命。

✓具有普通启动/柔和启动/超柔和启动三种启动模式，适用于固定翼飞机及直升机。

✓可设定油门行程，兼容市面上所有遥控器。

具备平滑、细腻的调速手感，一流的调速线性。

✓微处理器采用独立的稳压IC 供电，而不是从BEC输出取电，具有更好的抗干扰能力，大大降低失控的可能性。

✓最高转速可以达到210000 RPM（2极马达）、70000 RPM（6极马达）、35000 RPM（12极马达）。

✓具备完整的自主知识产权，产品可持续升级更新，用户更可以享受原厂软件升级服务。

✓配合小巧易携带的编程设定卡（注：选配件），具有简单直观的界面，使您随时随地修改各项编程参数。

（详见设定卡说明书）模型飞机用无刷电机电子调速器产品规格：接线示意图：锂电平衡放电监测保护接头示意图：各个厂家推出的锂电池配备有不同的平衡充电接口，因此我们提供了两种平衡放电监测保护接头供用户选用： 平衡放电监测保护接头（类型一）： 平衡放电监测保护接头（类型二）：适用于台湾亚拓等品牌锂电池 适用于Ployquest 、E-tec 、Thunder Pwer 等品牌锂电池产品功能简要说明：1. 刹车设定：无刹车/有刹车，出厂默认值为无刹车。

感谢您购买本产品！无刷动力系统功率强大，错误的使用可能造成人身伤害和设备损坏。

为此我们强烈建议您在使用设备前仔细阅读本说明书，并严格遵守规定的操作程序。

我们不承担因使用本产品而引起的任何责任，包括但不限于对附带损失或间接损失的赔偿责任；同时，我们不承担因擅自对产品进行修改所引起的任何责任。

我们有权在不经通知的情况下变更产品设计、外观、性能及使用要求。

关于售后服务：尊敬的客户，我们的产品自售出之日起，提供180天的保修服务，因此为了保护您的权益，请在购买产品时向销售商索取收据和发票，我们以此作为确定售出日期的凭证。

如无法提供收据或发票，我们将对产品实行有偿维修。

产品特色：全球首创“锂电平衡放电保护”功能，实时监测每个锂电单体的放电情况，一旦单体达到保护电压阈值即采取相应保护措施，有效防止电池组损坏，降低玩家消费支出（备注：仅“守护神(Guard)”系列无刷电调具有本功能）采用超低阻抗PCB（印刷线路板），具有极强的耐电流能力。

电源输入端采用日本名牌超低阻抗大容量电容，大大提升电源稳定性，同时对电池具有保护作用。

具备输入电压异常/电池低电压保护/过热保护/油门信号丢失保护等多重保护功能，有效延长电调使用寿命。

具有普通启动/柔和启动/超柔和启动三种启动模式，兼容固定翼飞机及直升机。

可设定油门行程，兼容市面上所有遥控器。

具备平滑、细腻的调速手感，一流的调速线性。

微处理器采用独立的稳压IC 供电，而不是从BEC输出取电（6A和10A电调例外），具有更好的抗干扰能力，大大降低失控的可能性。

最高转速可以达到210000 RPM（2极马达）、70000 RPM（6极马达）、35000 RPM（12极马达） 。

具备完整的自主知识产权，产品可持续升级更新，用户更可以享受原厂软件升级服务。

可配合编程设定卡（注：选配件）使用，编程卡具有简单直观的界面，便于您随时随地修改各项编程参数。

（详见设定卡说明书） 配合编程设定卡，您可以从15首乐曲中任选一首写入电子调速器，使电调具有开机奏乐功能，炫出您的个性。

感谢您购买本产品！无刷动力系统功率强大，错误的使用可能造成人身伤害和设备损坏。

我们强烈建议您在使用设备前仔细阅读本说明书，并严格遵守规定的操作程序。

我们不承担因使用本产品而引起的任何责任，包括但不限于对附带损失或间接损失的赔偿责任；同时，我们不承担因擅自对产品进行修改所引起的任何责任。

我们有权在不经通知的情况下变更产品设计、外观、性能及使用要求。

【产品特色】↓适合短途卡车及1：8比例越野车；↓配合有感无刷电机，具有极为出色的操控手感。

同时也兼容无感无刷电机；↓内置开关稳压模式（Switching Mode）BEC，具备强大的电流输出能力，即使工作于4S锂电时也无需外挂UBEC；↓丰富的可编程参数，适合各种使用环境；↓优异的启动效果（9种启动加速度选项）、出色的加速性能和油门线性度；↓比例式刹车：5段最大刹车力度调节、8段拖刹力度调节、4段初始刹车力度调节；且兼容传统机械式碟刹系统；↓多重保护功能：电压过低保护（用于防止锂电池过度放电）、过温保护、油门失控保护、堵转保护；↓单键编程设定，单键恢复出厂默认参数；↓可选购轻巧便携的车用电调编程设定卡，方便外场使用。

设定卡具有友好的人机界面；↓可利用LCD编程盒（选配件）上的USB适配器将电调和个人电脑相连，升级电调固件，永久享用最新功能。

↓主要电子零件密封完好，防溅水防尘土。

↓底面有安装孔，便于安装；【车用无刷电子调速器产品规格】备注1：电调上的散热风扇由内置BEC供电而不是从电池组直接取电，所以使用5V 风扇即可，无需考虑输入电压的高低。

【首次使用车用无刷电子调速器】警告！本系统功率强劲，为安全起见，请在车轮悬空的情况下开启电调上的控制开关！第一步：根据所使用的电机，按相应的图示接线并复查无误后，进入下一步。

第二步：设定油门行程。

强调：电调第一次使用或遥控器更改过油门中点、ATV、EPA等参数后，均需重设油门行程，不然可能会导致无法使用或误动作。

下面以Futaba遥控器为例，说明油门行程的设定过程。

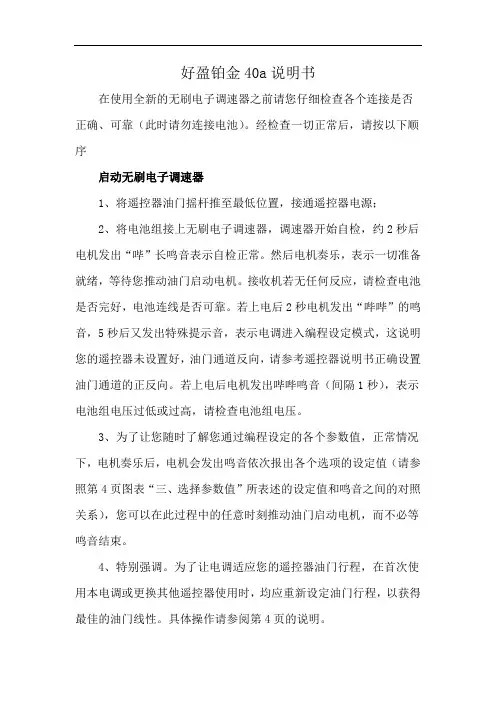

好盈铂金40a说明书在使用全新的无刷电子调速器之前请您仔细检查各个连接是否正确、可靠（此时请勿连接电池）。

经检查一切正常后，请按以下顺序启动无刷电子调速器1、将遥控器油门摇杆推至最低位置，接通遥控器电源；2、将电池组接上无刷电子调速器，调速器开始自检，约2秒后电机发出“哔”长鸣音表示自检正常。

然后电机奏乐，表示一切准备就绪，等待您推动油门启动电机。

接收机若无任何反应，请检查电池是否完好，电池连线是否可靠。

若上电后2秒电机发出“哔哔”的鸣音，5秒后又发出特殊提示音，表示电调进入编程设定模式，这说明您的遥控器未设置好，油门通道反向，请参考遥控器说明书正确设置油门通道的正反向。

若上电后电机发出哔哔鸣音（间隔1秒），表示电池组电压过低或过高，请检查电池组电压。

3、为了让您随时了解您通过编程设定的各个参数值，正常情况下，电机奏乐后，电机会发出鸣音依次报出各个选项的设定值（请参照第4页图表“三、选择参数值”所表述的设定值和鸣音之间的对照关系），您可以在此过程中的任意时刻推动油门启动电机，而不必等鸣音结束。

4、特别强调。

为了让电调适应您的遥控器油门行程，在首次使用本电调或更换其他遥控器使用时，均应重新设定油门行程，以获得最佳的油门线性。

具体操作请参阅第4页的说明。

警示音说明1、电压不正常警示音：电调开机时，会对电源电压进行检测，当电源电压不在正常范围内时，电调会作如下警示：“哔哔、哔哔、哔哔”(每两声之间的间隔时间为1秒)，直到电源电压正常为止；2、油门信号丢失警示音：当电调未检测到油门信号时，电调会作如下警示“哔、哔、哔”（每声之间的间隔为2秒）；3、油门未归零（油门摇杆未置于最低位置）警示音：当油门未打到最低时，电调会作如下警示：哔哔哔哔哔（很急促的单音叫）；4、油门行程过小警示音：当所设定油门行程过窄时（电调设计时，要求油门行程不得小于三格油门），电调会做警示，本次行程设定无效，需重新设定。

警示方式为：哔哔哔哔哔（很急促的单音鸣叫）。

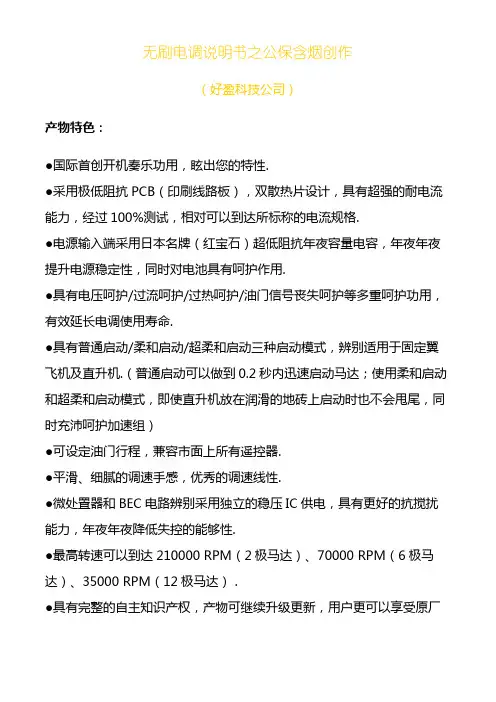

无刷电调说明书之公保含烟创作（好盈科技公司）产物特色：●国际首创开机奏乐功用，眩出您的特性.●采用极低阻抗PCB（印刷线路板），双散热片设计，具有超强的耐电流能力，经过100%测试，相对可以到达所标称的电流规格.●电源输入端采用日本名牌（红宝石）超低阻抗年夜容量电容，年夜年夜提升电源稳定性，同时对电池具有呵护作用.●具有电压呵护/过流呵护/过热呵护/油门信号丧失呵护等多重呵护功用，有效延长电调使用寿命.●具有普通启动/柔和启动/超柔和启动三种启动模式，辨别适用于固定翼飞机及直升机.（普通启动可以做到0.2秒内迅速启动马达；使用柔和启动和超柔和启动模式，即使直升机放在润滑的地砖上启动时也不会甩尾，同时充沛呵护加速组）●可设定油门行程，兼容市面上所有遥控器.●平滑、细腻的调速手感，优秀的调速线性.●微处置器和BEC电路辨别采用独立的稳压IC供电，具有更好的抗搅扰能力，年夜年夜降低失控的能够性.●最高转速可以到达210000 RPM（2极马达）、70000 RPM（6极马达）、35000 RPM（12极马达） .●具有完整的自主知识产权，产物可继续升级更新，用户更可以享受原厂软件升级效劳.●配合小巧易携带的编程设定卡（选配件），具有复杂直观的界面，使您随时随地修改各项编程参数.（详见设定卡说明书）产物规格：接线示意图：产物功用扼要说明：1.刹车设定：无刹车/有刹车，出厂默认值为无刹车.2.电池类型：Li-xx（锂电池）/ Ni-xx（镍镉.镍氢）两年夜类电池，默认值为 Li-xx（锂电池）.3.高压呵护模式：降低功率/封闭输出，默认值为降低功率.4.高压呵护阈值：低/中/高，默认值为中截止电压.●当设定使用的是Li-xx 电池，则自动判断锂电颗数，低/中/高情况下每颗电池的截止电压辨别为：2.5V/2.75V/3.0V.例如使用3 Cell 锂电，设定为中截止电压，则高压呵护阈值为：2.75X3=8.25V.●当设定使用的是Ni-xx 电池，低/中/高情况截止电压为开机时输入电压的60%/65%/70%.例如：使用6 cell镍氢电池，充饱电时电压为1.44X6=8.64V，当设定为低截止电压时，则截止电压阈值为：8.64X60%=5.2V.5.启动模式：普通/柔和/超柔和启动，默认值为普通启动.普通启动适用于固定翼，柔和启动/超柔和启动适用于直升机; 柔和启动和超柔和启动的初始转速都比拟低，从启动到全速辨别需要1秒和2秒钟，但启动后若封闭油门，3秒内再次启动时则均以普通模式启动，以免在做一些特技举措飞行时因反响过慢而招致摔机.6.进角：低/中/高，默认值为低进角.一般情况下，低进角可以适应更多的马达，但为提高效率，建议2极马达使用低进角，6极以上马达使用中进角.为提高转速，可以将进角设为高进角，但设为高进角能够会使一般马达转动不正常，所以在设为高进角后，应先在空中停止测试然后再飞行.正常使用开机进程说明:油门行程设定说明:（注意！当第一次使用或电调搭配其他遥控器使用时，均应重新设定油门行程，其他时候则不用）使用遥控器编程设定说明:使用油门设定参数分为四个步伐：一. 进入编程二. 选择设定项三. 选择设定项下的参数值四. 退出刹车关电池类型选NI-CD高压呵护能关则关不能关设成最低值启动用最硬的进角用最小的编程设定示例：（例如将启动模式设定"超柔和启动"，即第5设定项的第3个参数值）。

HW25A说明书兼容好盈科技无刷电调编程设定卡输出能力：持续电流25A，短时电流30A（不少于10秒）；电源输入：2－3节锂电池组或5—12节镍氢/镍镉电池组；BEC输出：2A （线性稳压模式－linear mode）；最高转速：2极马达210000转/分钟，6极马达70000转/分钟，12极马达35000转/分钟；尺寸： 45mm（长）*24mm（宽）*11mm（高）；重量： 22g（含散热片）；产品功能1.安全上电功能：接通电源时，无论油门摇杆处于任何位置均不会立即启动电机，避免造成人身伤害；2.油门行程校调功能：适应不同遥控器油门行程的差别，提高油门响应的线性度，具备平滑、细腻的调速手感和一流的调速线性；3.程序设定项目：●刹车设定：无刹车/有刹车，出厂默认值为无刹车。

●电池类型：Li-xx（锂电池）/ Ni-xx（镍镉或镍氢），默认值为 Li-xx（锂电池）。

●低压保护模式：降低功率/关闭输出，默认值为降低功率。

●低压保护阈值：低/中/高，默认值为中截止电压。

◆ 当设定使用的是Li-xx 电池，则自动判断锂电颗数，低/中/高情况下每颗电池的截止电压分别为：2.6V、2.85V、3.1V。

◆当设定使用的是Ni-xx 电池，电调上电时自动侦测电池组的电压，低/中/高情况截止电压为开机时输入电压的0%、45%、60% （0% 意味着不做低压保护）●启动模式：普通/柔和/超柔和启动，默认值为普通启动。

◆普通启动适用于固定翼，可以在0.2秒内迅速启动马达◆柔和启动/超柔和启动适用于直升机；柔和启动和超柔和启动的初始转速都比较低，从启动到全速分别需要1秒和2秒钟，但启动后若关闭油门，3秒内再次启动时则均以普通模式启动，以免在做一些特技动作飞行时因反应过慢而导致摔机。

●进角：低/中/高，默认值为中进角。

一般情况下，低进角可以适应更多的马达，但为提高效率，建议2极马达使用低进角，6极以上马达使用中进角。

·全防水设计，适应各种气候环境；（注：浸水工作后尽快将电调洗净吹干，防止插头氧化）；·电调内部功率板上覆有好盈专利技术的铜质导热汇流条，便于将内部热量迅速传导到由铝合金材质CNC切削完成的一体化网格状外壳散热器，散热效果更甚一筹；·配备先进安全的电子开关，彻底解决了传统机械式开关在多尘、潮湿等恶劣环境下频发的簧片卡死、触点锈蚀、以及因剧烈撞击而导致机械开关意外关闭等问题；·内置强大的开关模式BEC，持续电流达到3A，瞬间达到6A，且支持 6V和7.4V 切换，轻松驱动各种强力舵机及高压舵机；·非常细腻的拖刹力度以及拖刹加速度调节，满足不同的车型、不同的场地以及不用的操控习惯；·PWM频率可调以及先进的DEO功能，提供更加完美的油门线性以及更出色的操控性能；·9种油门加速度（也叫Punch）调整，从“柔和”到“非常劲暴”，适应不同特性的车型、轮胎及场地；·比例式刹车：9段初始刹车力度调节、9段最大刹车力度调节、9段拖刹力度调节；·多重保护功能：电池低压保护、过温保护、油门失控保护；·具有独立的参数设定接口，连接参数设定卡时无需将电调控制线从接收机中拔出，使用更为方便；·可使用电调上的SET按键设置电调参数，且有单键恢复出厂默认参数的功能；·兼容便携式车用电调编程设定卡（显示屏为数码LED），设定卡具有友好的人机界面，方便外场使用。

故障现象解决方法可能原因1、电池电压没有输入到电调2、电调开关损坏电调油门线插反或通道插错或油门不在中点1、检查电源输入通路是否有焊接不良情况，并重新焊好；2、更换开关。

将电调的油门排线按正确方向插到接收机的“油门（TH）”通道（Throttle，通常为CH2）；上电后红色LED闪烁，电机无法启动上电后指示灯不亮，电机无法启动设定卡与电调连通后，按下“RESET”键，然后再按下“OK”保存，即可恢复出厂设置。

感谢您购买本产品！无刷动力系统功率强大，错误的使用可能造成人身伤害和设备损坏。

为此我们强烈建议您在使用设备前仔细阅读本说明书，并严格遵守规定的操作程序。

我们不承担因使用本产品而引起的任何责任，包括但不限于对附带损失或间接损失的赔偿责任；同时，我们不承担因擅自对产品进行修改所引起的任何责任。

我们有权在不经通知的情况下变更产品设计、外观、性能及使用要求。

关于售后服务：尊敬的客户，我们的产品自售出之日起，提供180天的保修服务，因此为了保护您的权益，请在购买产品时向销售商索取收据和发票，我们以此作为确定售出日期的凭证。

如无法提供收据或发票，我们将对产品实行有偿维修。

产品特色：全球首创“锂电平衡放电保护”功能，实时监测每个锂电单体的放电情况，一旦单体达到保护电压阈值即采取相应保护措施，有效防止电池组损坏，降低玩家消费支出（备注：仅“守护神(Guard)”系列无刷电调具有本功能）采用超低阻抗PCB（印刷线路板），具有极强的耐电流能力。

电源输入端采用日本名牌超低阻抗大容量电容，大大提升电源稳定性，同时对电池具有保护作用。

具备输入电压异常/电池低电压保护/过热保护/油门信号丢失保护等多重保护功能，有效延长电调使用寿命。

具有普通启动/柔和启动/超柔和启动三种启动模式，兼容固定翼飞机及直升机。

可设定油门行程，兼容市面上所有遥控器。

具备平滑、细腻的调速手感，一流的调速线性。

微处理器采用独立的稳压IC 供电，而不是从BEC输出取电（6A和10A电调例外），具有更好的抗干扰能力，大大降低失控的可能性。

最高转速可以达到210000 RPM（2极马达）、70000 RPM（6极马达）、35000 RPM（12极马达） 。

具备完整的自主知识产权，产品可持续升级更新，用户更可以享受原厂软件升级服务。

可配合编程设定卡（注：选配件）使用，编程卡具有简单直观的界面，便于您随时随地修改各项编程参数。

（详见设定卡说明书） 配合编程设定卡，您可以从15首乐曲中任选一首写入电子调速器，使电调具有开机奏乐功能，炫出您的个性。

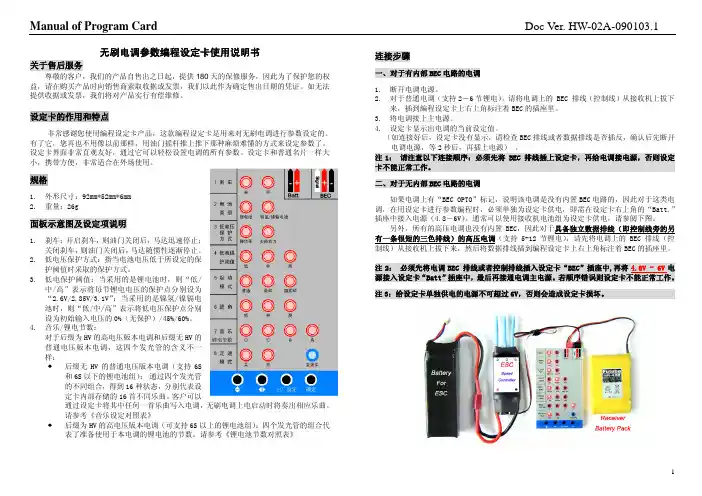

无刷电调参数编程设定卡使用说明书关于售后服务尊敬的客户，我们的产品自售出之日起，提供180天的保修服务。

为了保护您的权益，请在购买产品时向销售商索取收据或发票，我们以此作为确定售出日期的凭证。

如无法提供收据或发票，我们将对产品实行有偿维修。

设定卡的作用和特点感谢您使用参数编程设定卡产品！本编程设定卡用来对好盈科技有限公司生产的无刷电调进行参数设定，其界面非常直观友好，通过它可以轻松设置电调的所有参数。

设定卡小巧便携，非常适合在外场使用。

规格1. 外形尺寸：88mm*58mm*14mm2. 重量：40g设定项说明A) 车用无刷电调设定项目说明1. 运行模式（Running Mode）2. 拖刹力度（Drag Brake Force）3. 电池低压保护阈值（Low Voltage Cutoff Threshold）4. 启动模式（Start Mode）5. 最大刹车力度（Brake Force）6. 最大倒车力度（Reverse Force）7. 初始刹车力度（Initial Brake Force）8. 油门中立点区域宽度（Neutral Range）9. 进角（Timing）10.过热保护（Over-Heat Protection）11.电机转动方向（Motor Rotation）12.锂电节数（Lipo Cells）B) 飞行器无刷电调设定项目说明注：下列参数适用于好盈科技有限公司生产的Platinum（铂金）系列飞行器无刷电调。

1. 刹车（Brake）2. 电池类型（Battery Type）3. 电池低压保护模式（Low Voltage Cutoff Mode）4. 电池低压保护阈值（Low Voltage Cutoff Threshold）5. 启动模式（Start Mode）6. 进角（Timing）7. 定速模式（Governor Mode）8. 马达类型（Motor Type）9. PWM频率（PWM Frequency）10. BEC输出（Built-in BEC Output）11. 马达负载适应（Motor Load）12. 锂电池节数（Lipo Cells）C) 船用无刷电调设定项目说明1. 运行模式（Running Mode）2. 锂电池节数（Lipo Cells）3. 电池低压保护阈值（Low Voltage Cutoff Threshold）5. 进角（Timing）连接步骤一、对于有内部BEC 电路的电调 1.断开电调电源。

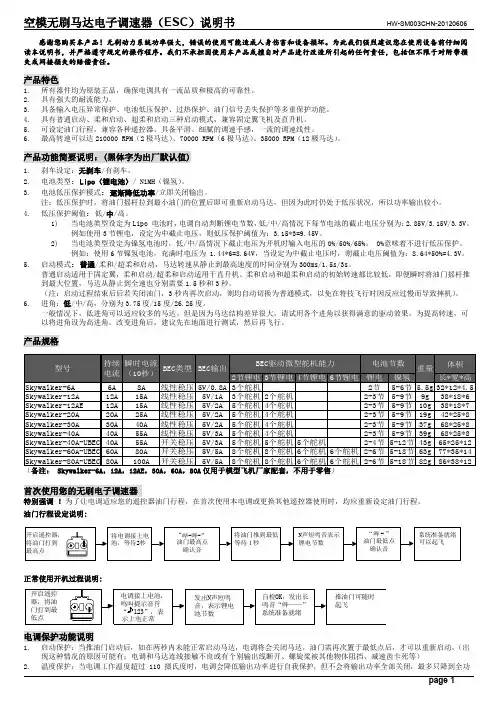

好盈天行者说明书感谢您购买本产品！无刷动力系统功率强大，错误的使用可能造成人身伤害和设备损坏。

为此我们强烈建议您在使用设备前仔细阅读本说明书，并严格遵守规定的操作程序。

我们不承担因使用本产品或擅自对产品进行改造所引起的任何责任，包括但不限于对附带损失或间接损失的赔偿责任。

产品特色1.所有器件均为原装正品，确保电调具有一流品质和极高的可靠性。

2.具有强大的耐流能力。

3.具备输入电压异常保护、电池低压保护、过热保护、油门信号丢失保护等多重保护功能。

4.具有普通启动、柔和启动、超柔和启动三种启动模式，兼容固定翼飞机及直升机。

5.可设定油门行程，兼容各种遥控器。

具备平滑、细腻的调速手感，一流的调速线性。

6.最高转速可以达210000 RPM（2极马达）、70000 RPM（6极马达）、35000 RPM（12极马达）。

产品功能简要说明：(黑体字为出厂默认值)1.刹车设定：无刹车/有刹车。

2.电池类型：Lipo（锂电池）/ NiMH（镍氢）。

3.电池低压保护模式：逐渐降低功率/立即关闭输出。

注：低压保护时，将油门摇杆拉到最小油门的位置后即可重新启动马达，但因为此时仍处于低压状况，所以功率输出较小。

4.低压保护阈值：低/中/高。

1)当电池类型设定为Lipo 电池时，电调自动判断锂电节数，低/中/高情况下每节电池的截止电压分别为：2.85V/3.15V/3.3V。

例如使用3节锂电，设定为中截止电压，则低压保护阈值为：3.15*3=9.45V。

2)当电池类型设定为镍氢电池时，低/中/高情况下截止电压为开机时输入电压的0%/50%/65%。

0%意味着不进行低压保护。

例如：使用6节镍氢电池，充满时电压为 1.44*6=8.64V，当设定为中截止电压时，则截止电压阈值为：8.64*50%=4.3V。

5.启动模式：普通/柔和/超柔和启动，马达转速从静止到最高速度的时间分别为300ms/1.5s/3s。

普通启动适用于固定翼，柔和启动/超柔和启动适用于直升机。

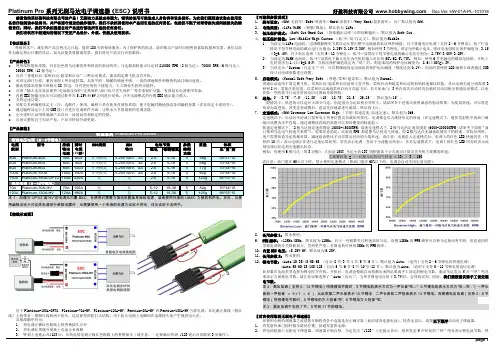

HobbyWing Platinum V4系列电调定速设置此教程为好盈官方出品教程；此教程用于指导用户如何使用Platinum V4系列电调的定速功能以及转速标定。

电调定速实现：通过转速标定，建立电机转速-油门值对应曲线，然后将油门值设置为某一固定值，即输出该油门值对应转速，并在电机负载变化时维持该转速不变。

精灵定速与存储定速的区别：在直升机精灵定速模式下，电调在断电以后不会存储电机转速-油门值对应曲线，所以每次电调通电以后，都要执行一遍转速标定，然后才能正常使用定速功能。

由于每次都要重新标定转速，所以便会出现每次标定的结果都会有所不同（主要是受到电池电压和飞机机械结构顺畅度影响）。

同一定速油门值下的主旋翼转速也会有所不同。

在直升机存储定速模式下，电调在转速标定以后会存储电机转速-油门值对应曲线。

所以从其他模式调整到该模式后，首次通电使用时需要执行一次转速标定，以后电调断电并重新上电就不需要再去执行转速标定。

若从存储定速模式调到其他模式并保存，再调回存储定速模式，电调存储的电机转速-油门值对应曲线就被清除，因此就需要再次执行一遍转速标定。

以后保持在存储定速模式下，就会一直执行保存的电机转速-油门值对应曲线，不论更换能力较好还是稍差的同样节数的电池，同一油门值下的转速也是一样的。

（更换不同节数的电池就会有可能改变转速。

）所以，精灵定速适合经常调试飞机的用户，若您的机型，电机，齿比，电池节数都确定的情况下，建议您使用存储定速模式，简单省事。

转速标定：转速标定过程中电调会根据实际输入的电池电压结合电机的实际KV值，自建一个电机转速-油门值对应曲线。

所以，标定时需要电池为满电，大桨螺距为零度。

一般来说，我们的遥控器默认设置的油门曲线与螺距曲线是如图1，2所示的：油门曲线：螺距曲线：图1 图20%油门时，对应负螺距最大，50%油门对应0°螺距，100%油门对应正螺距最大。

转速标定的时候即需要用到50%油门对应0°螺距这一设置。

感谢您购买本产品！无刷动力系统功率强大，错误的使用可能造成人身伤害和设备损坏。

为此，我们强烈建议您在使用设备前仔细阅读本说明书，并严格遵守规定的操作程序。

我们不承担因使用本产品而引起的任何责任，包括但不限于对附带损失或间接损失的赔偿责任；同时，我们不承担因擅自对产品进行修改所引起的任何责任。

我们有权在不经通知的情况下变更产品设计、外观、性能及使用要求。

产品特色：全球首创“锂电平衡放电保护”功能，实时监测每个锂电单体的放电情况，一旦单体达到保护电压阈值即采取相应保护措施，有效防止电池组损坏，降低玩家消费支出（备注：仅“守护神”系列无刷电调具有本功能）首创开机奏乐功能，炫出您的个性。

（选配编程设定卡后，您可以从 15 首乐曲中任选一首写入电子调速器，也可以关闭奏乐功能）采用超低阻抗 PCB（印刷线路板），具有极强的耐电流能力。

电源输入端采用日本名牌超低阻抗大容量电容，大大提升电源稳定性，同时对电池具有保护作用。

具备电压保护/ 过热保护 / 油门信号丢失保护等多重保护功能，有效延长电调使用寿命。

具有普通启动/ 柔和启动 / 超柔和启动三种启动模式，适用于固定翼飞机及直升机。

可设定油门行程，兼容市面上所有遥控器。

具备平滑、细腻的调速手感，一流的调速线性。

微处理器采用独立的稳压IC 供电，而不是从BEC输出取电，具有更好的抗干扰能力，大大降低失控的可能性。

最高转速可以达到210000 RPM（ 2 极马达）、 70000 RPM（6 极马达）、35000 RPM（ 12 极马达）。

具备完整的自主知识产权，产品可持续升级更新，用户更可以享受原厂软件升级服务。

配合小巧易携带的编程设定卡（注：选配件），具有简单直观的界面，使您随时随地修改各项编程参数。

（详见设定卡说明书）模型飞机用无刷电机电子调速器产品规格：飞腾系列Pentium Series电流型号持续瞬时BEC类型BEC电池节数参数锂电平衡重量体积级别输出电流输出锂电镍镉编程放电监测长*宽*高电流(10秒)镍氢功能保护功能12APentium-12A12A15A线性模式5V/1A2-45-12有无12g32*24*8 Pentium-12A-E12A15A线性模式5V/2A2-45-12有无13g32*24*10 18A Pentium-18A18A22A线性模式5V/2A2-45-12有无19g24*45*11 25APentium-25A25A35A线性模式5V/2A2-45-12有无22g24*45*11 Pentium-25A-OPTO25A35A无2-45-12有无21g24*45*11 30A Pentium-30A30A40A线性模式5V/2A2-45-12有无25g24*45*11 Pentium-40A40A55A线性模式5V/3A2-65-18有无33g55*28*12 40A Pentium-40A-OPTO40A55A无2-65-18有无32g55*28*11 Pentium-40A-HV40A55A无2-105-30有无Pentium-60A60A80A线性模式5V/3A2-65-18有无45g56*28*15 60A Pentium-60A-OPTO60A80A无2-65-18有无44g56*28*14 Pentium-60A-HV60A80A无2-105-30有无80APentium-80A80A100A无2-65-18有无95g66*55*18 Pentium-80A-HV80A100A无2-105-30有无110g66*55*18 100APentium-100A100A120A无2-65-18有无66*55*18 Pentium-100A-HV100A120A无2-105-30有无66*55*18守护神系列Guard Series电流型号持续瞬时BEC类型BEC电池节数参数锂电平衡级别输出电流输出锂电镍镉编程放电监测电流(10秒)镍氢功能保护功能18A Guard-18A18A22A线性模式5V/2A2-45-12有有25A Guard-25A25A35A线性模式5V/2A2-45-12有有40A Guard-40A40A55A开关模式5V/3A2-55-15有有60A Guard-60A60A80A开关模式5V/3A2-55-15有有重量体积长*宽*高22g( 不含监测头),7g( 含监测头 )45*24*11 27g( 不含监测头),32g( 含监测头 )45*24*12 35g( 不含监测头),40g( 含监测头 )55*28*15 45g( 不含监测头),50g( 含监测头 )56*28*18神剑系列Sword Series电流型号持续瞬时BEC类型BEC电池节数参数锂电平衡重量体积级别输出电流输出锂电镍镉编程放电监测长*宽*高电流(10秒)镍氢功能保护功能18A Sword-18A18A22A线性模式5V/2A2-45-12有无19g45*24*1125A Sword-25A25A35A线性模式5V/2A2-45-12有无22g45*24*11 Sword-25A-OPTO *25A35A无2-4 5-12有无21g45*24*11* Sword-25-OPTO通常和UBEC组合使用，组合后的重量约为31g**BEC 驱动能力：BEC 驱动能力线性模式 BEC(5V/2A)开关模式BEC （ 5V/3A）2节锂电3节锂电4节锂电 5 节锂电2—5节锂电黑色电源负极 -锂电平衡放电监测保护接口ESC R和锂电池上的平衡充电接口连接O无刷马达TGuard-25A接线示意图：O MElectronic Speed Controller接收机BATTERYBRUSHLESS MOTOR电源正极 +红色锂电平衡放电监测保护接头示意图：各个厂家推出的锂电池配备有不同的平衡充电接口，因此我们提供了两种平衡放电监测保护接头供用户选用：平衡放电监测保护接头（类型一）：平衡放电监测保护接头（类型二）：适用于台湾亚拓等品牌锂电池适用于 Ployquest 、E-tec 、 Thunder Pwer 等品牌锂电池产品功能简要说明：1.刹车设定：无刹车 / 有刹车，出厂默认值为无刹车。
