好盈海王电调说明书1、将遥控器油门摇杆推至最低位置，接通遥控器电源。
2、将电池组接上无刷电子调速器，调速器开始自检，约2秒后电机发出“哔”长鸣音表示自检正常。
然后电机奏乐，表示一切准备就绪，等待您推动油门启动电机。
若无任何反应，请检查电池是否完好，电池连线是否可靠。
若上电后2秒电机发出“哔－哔－”的鸣音，5秒后又发出“56712”特殊提示音，表示电调进入编程设定模式，这说明您的遥控器未设置好，油门通道反向，请参考遥控器说明书正确设置油门通道的“正/反”向。
若上电后电机发出“哔-哔-、哔-哔-、哔-哔-”鸣音（间隔1秒），表示电池组电压过低或过高，请检查电池组电压。
3、若无任何反应，请检查电池是否完好，电池连线是否可靠。
若上电后2秒电机发出“哔－哔－”的鸣音，5秒后又发出特殊提示音，表示电调进入编程设定模式，这说明您的遥控器未设置好，油门通道反向，请参考遥控器说明书正确设置油门通道的“正/反”向。
若上电后电机发出“哔-哔-、哔-哔-、哔-哔-”鸣音（间隔1秒），表示电池组电压过低或过高，请检查电池组电压。
警示音说明：1、电压不正常警示音：电调开机时，会对电源电压进行检测，当电源电压不在正常范围内时，电调会作如下警示：“哔-哔-、哔-哔-、哔-哔-”(每两声之间的间隔时间为1秒)，直到电源电压正常为止。
2、油门信号丢失警示音：当电调未检测到油门信号时，电调会作如下警示“哔-、哔-、哔-”（每声之间的间隔为2秒）。
3、油门未归零（油门摇杆未置于最低位置）警示音：当油门未打到最低时，电调会作如下警示：哔-哔-哔-哔-哔-（很急促的单音鸣叫）。
4、油门行程过小警示音：当所设定油门行程过窄时（电调设计时，要求油门行程不得小于三格油门），电调会做警示，本次行程设定无效，需重新设定。
警示方式为：哔-哔-哔-哔-哔-（很急促的单音鸣叫）。
HOBBYWING USB LINK 软件使用说明书1 软件安装1.1 将随产品配送的光盘放入光驱， 或访问好盈科技有限公司官方网站/ 下载最新版本的USB Link 软件。
1.2 打开光盘，左键双击，出现下面的对话框1.3 点击“Next”出现下面对话框，选择安装路径。
1.4 点击“Next”进行安装，完成后出现下面对话框。
1.5 点击“Finish”安装完成。
2 运行软件2.1 左键双击桌面上的，如果你的电脑已连上Internet，本软件会自动检测是否有更新的版本。
如果有，会出现下面的对话框。
如果您想升级，请点击“Download”按钮进行下载，如果不想升级，请点击“Cancel”按钮。
如果没有升级版本，也可通过选择“Help” ->“Update”（“帮助”->“升级”）对软件进行升级。
2.2 随后出现如下界面。
（选择“File”->“中文”，转为中文界面）3 Hobbywing USB Link 面板功能简介3.1 标题栏 用于显示软件的名称及软件的版本号。
3.2 下拉菜单3.2.1 器件用于选择您要连接的设备，包括ESC（电调）、Brushless System Analyzer（无刷系统分析仪）、2 In1Program Box（2合1设定卡）。
系统默认的是ESC（电调）。
被选择的设备前面有个●标记3.2.2 帮助含帮助文件，请点击“帮助”查看帮助文件内容。
升级 是对软件进行升级。
当电脑连接好网络时，如果在好盈科技官方网站上有新的软件版本， 则选择“升级”就可以对软件进行在线升级，并更新成最新的程序数据库3.3 选项卡包含了四个选项卡，分别是关于，基本设定，高级设定，软件信息3.3.1 关于： 显示HOBBYWING 的LOGO及电调系列名称3.3.2 基本设定： 电调参数的基本设置，包含模式编号、模式名称及电调的基本参数设置。
3.3.3 高级设定： 电调的高级参数设置。
感谢您购买本产品！无刷动力系统功率强大，错误的使用可能造成人身伤害和设备损坏。
为此，我们强烈建议您在使用设备前仔细阅读本说明书，并严格遵守规定的操作程序。
我们不承担因使用本产品而引起的任何责任，包括但不限于对附带损失或间接损失的赔偿责任；同时，我们不承担因擅自对产品进行修改所引起的任何责任。
我们有权在不经通知的情况下变更产品设计、外观、性能及使用要求。
产品特色：✓全球首创“锂电平衡放电保护”功能，实时监测每个锂电单体的放电情况，一旦单体达到保护电压阈值即采取相应保护措施，有效防止电池组损坏，降低玩家消费支出（备注：仅“守护神”系列无刷电调具有本功能）✓首创开机奏乐功能，炫出您的个性。
（选配编程设定卡后，您可以从15首乐曲中任选一首写入电子调速器，也可以关闭奏乐功能）✓采用超低阻抗PCB（印刷线路板），具有极强的耐电流能力。
✓电源输入端采用日本名牌超低阻抗大容量电容，大大提升电源稳定性，同时对电池具有保护作用。
✓具备电压保护/过热保护/油门信号丢失保护等多重保护功能，有效延长电调使用寿命。
✓具有普通启动/柔和启动/超柔和启动三种启动模式，适用于固定翼飞机及直升机。
✓可设定油门行程，兼容市面上所有遥控器。
具备平滑、细腻的调速手感，一流的调速线性。
✓微处理器采用独立的稳压IC 供电，而不是从BEC输出取电，具有更好的抗干扰能力，大大降低失控的可能性。
✓最高转速可以达到210000 RPM（2极马达）、70000 RPM（6极马达）、35000 RPM（12极马达）。
✓具备完整的自主知识产权，产品可持续升级更新，用户更可以享受原厂软件升级服务。
✓配合小巧易携带的编程设定卡（注：选配件），具有简单直观的界面，使您随时随地修改各项编程参数。
（详见设定卡说明书）模型飞机用无刷电机电子调速器产品规格：接线示意图：锂电平衡放电监测保护接头示意图：各个厂家推出的锂电池配备有不同的平衡充电接口，因此我们提供了两种平衡放电监测保护接头供用户选用： 平衡放电监测保护接头（类型一）： 平衡放电监测保护接头（类型二）：适用于台湾亚拓等品牌锂电池 适用于Ployquest 、E-tec 、Thunder Pwer 等品牌锂电池产品功能简要说明：1. 刹车设定：无刹车/有刹车，出厂默认值为无刹车。
04使用向导03产品规格01注意事项02产品特色07在无要求的情况下，电调默认出厂ID为1，油门通道为1，总线速率为500KHz。
此功能需要另购DataLink数据盒子才能使用。
在使用此功能前，保证电脑系统提前安装了Micosoft Visual C++ 2013 软件，否则无法正常操作。
1) 连线电调---->DataLink数据盒子 “红 灰”---->“CH1 CL1”；USB连接数据盒子到电脑。
更改ID时请将桨拆卸下来，避免危险发生。
同一架飞机，不同的电调ID和油门不能相同，否则使用CAN功能时，相同ID的不同电调会被识别成一个电调。
2) 操作电调自带故障存储功能，可存储上电次数、飞行时间、故障次数信息，方便飞行故障分析。
此功能需使用DataLink数据盒子，串口助手，DataLink上位机软件。
注：DataLink软件可在好盈官网、经销商、好盈销售、好盈售后获取。
DataLink数据盒子固件版本要求：LINK-01.2.15-C或更高版本； 串口助手要求：USB转TTL协议； DataLink上位机软件要求：故障存储版。
可在官网、微信公众号或者售后获取。
DataLink盒子有三种供电方式（+5V），USB数据线、串口助手、外置供电线，任选一种即可供电方式即可，无需重复供电。
注：详细使用步骤请参照DataLink使用手册。
1) 连线串口助手---->DataLink数据盒子“GND 5V TX RX”---->“— + RX2 TX2”（请按此对应线序）； 电调---->DataLink数据盒子“红 灰 ”---->“ CH2 CL2”，多个电调可以并联使用。
2) 软件操作固件升级分为电脑在线升级和飞控远程升级两种方式，支持同时多个电调在线升级，升级口为CAN-ESC(Fast)。
飞控升级需与飞控配合，此处不做说明。
此功能需使用DataLink数据盒子，升级包专用DataLink软件，USB数据线。
感谢您购买本产品！无刷动力系统功率强大，错误的使用可能造成人身伤害和设备损坏。
我们强烈建议您在使用设备前仔细阅读本说明书，并严格遵守规定的操作程序。
我们不承担因使用本产品而引起的任何责任，包括但不限于对附带损失或间接损失的赔偿责任；同时，我们不承担因擅自对产品进行修改所引起的任何责任。
我们有权在不经通知的情况下变更产品设计、外观、性能及使用要求。
【产品特色】↓适合短途卡车及1：8比例越野车；↓配合有感无刷电机，具有极为出色的操控手感。
同时也兼容无感无刷电机；↓内置开关稳压模式（Switching Mode）BEC，具备强大的电流输出能力，即使工作于4S锂电时也无需外挂UBEC；↓丰富的可编程参数，适合各种使用环境；↓优异的启动效果（9种启动加速度选项）、出色的加速性能和油门线性度；↓比例式刹车：5段最大刹车力度调节、8段拖刹力度调节、4段初始刹车力度调节；且兼容传统机械式碟刹系统；↓多重保护功能：电压过低保护（用于防止锂电池过度放电）、过温保护、油门失控保护、堵转保护；↓单键编程设定，单键恢复出厂默认参数；↓可选购轻巧便携的车用电调编程设定卡，方便外场使用。
设定卡具有友好的人机界面；↓可利用LCD编程盒（选配件）上的USB适配器将电调和个人电脑相连，升级电调固件，永久享用最新功能。
↓主要电子零件密封完好，防溅水防尘土。
↓底面有安装孔，便于安装；【车用无刷电子调速器产品规格】备注1：电调上的散热风扇由内置BEC供电而不是从电池组直接取电，所以使用5V 风扇即可，无需考虑输入电压的高低。
【首次使用车用无刷电子调速器】警告！本系统功率强劲，为安全起见，请在车轮悬空的情况下开启电调上的控制开关！第一步：根据所使用的电机，按相应的图示接线并复查无误后，进入下一步。
第二步：设定油门行程。
强调：电调第一次使用或遥控器更改过油门中点、ATV、EPA等参数后，均需重设油门行程，不然可能会导致无法使用或误动作。
下面以Futaba遥控器为例，说明油门行程的设定过程。

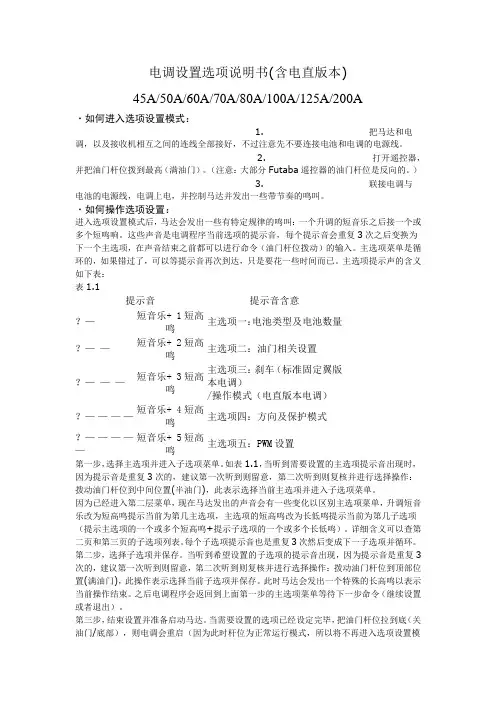

电调设置选项说明书(含电直版本)45A/50A/60A/70A/80A/100A/125A/200A·如何进入选项设置模式：1.把马达和电调，以及接收机相互之间的连线全部接好，不过注意先不要连接电池和电调的电源线。
2.打开遥控器，并把油门杆位拨到最高（满油门）。
（注意：大部分Futaba遥控器的油门杆位是反向的。
）3.联接电调与电池的电源线，电调上电，并控制马达并发出一些带节奏的鸣叫。
·如何操作选项设置：进入选项设置模式后，马达会发出一些有特定规律的鸣叫：一个升调的短音乐之后接一个或多个短鸣响。
这些声音是电调程序当前选项的提示音，每个提示音会重复3次之后变换为下一个主选项，在声音结束之前都可以进行命令（油门杆位拨动）的输入。
主选项菜单是循环的，如果错过了，可以等提示音再次到达，只是要花一些时间而已。
主选项提示声的含义如下表：表1.1提示音提示音含意？—短音乐+ 1短高鸣主选项一：电池类型及电池数量？——短音乐+ 2短高鸣主选项二：油门相关设置？———短音乐+ 3短高鸣主选项三：刹车（标准固定翼版本电调）/操作模式（电直版本电调）？————短音乐+ 4短高鸣主选项四：方向及保护模式？—————短音乐+ 5短高鸣主选项五：PWM设置第一步，选择主选项并进入子选项菜单。
如表1.1，当听到需要设置的主选项提示音出现时，因为提示音是重复3次的，建议第一次听到则留意，第二次听到则复核并进行选择操作：拨动油门杆位到中间位置(半油门)，此表示选择当前主选项并进入子选项菜单。
因为已经进入第二层菜单，现在马达发出的声音会有一些变化以区别主选项菜单，升调短音乐改为短高鸣提示当前为第几主选项，主选项的短高鸣改为长低鸣提示当前为第几子选项（提示主选项的一个或多个短高鸣+提示子选项的一个或多个长低鸣）。
详细含义可以查第二页和第三页的子选项列表。
每个子选项提示音也是重复3次然后变成下一子选项并循环。
第二步，选择子选项并保存。
感谢您购买本产品！无刷动力系统功率强大，错误的使用可能造成人身伤害和设备损坏。
为此，我们强烈建议您在使用设备前仔细阅读本说明书，并严格遵守规定的操作程序。
我们不承担因使用本产品而引起的任何责任，包括但不限于对附带损失或间接损失的赔偿责任；同时，我们不承担因擅自对产品进行修改所引起的任何责任。
我们有权在不经通知的情况下变更产品设计、外观、性能及使用要求。
产品特色：✓全球首创“锂电平衡放电保护”功能，实时监测每个锂电单体的放电情况，一旦单体达到保护电压阈值即采取相应保护措施，有效防止电池组损坏，降低玩家消费支出（备注：仅“守护神”系列无刷电调具有本功能）✓首创开机奏乐功能，炫出您的个性。
（选配编程设定卡后，您可以从15首乐曲中任选一首写入电子调速器，也可以关闭奏乐功能）✓采用超低阻抗PCB（印刷线路板），具有极强的耐电流能力。
✓电源输入端采用日本名牌超低阻抗大容量电容，大大提升电源稳定性，同时对电池具有保护作用。
✓具备电压保护/过热保护/油门信号丢失保护等多重保护功能，有效延长电调使用寿命。
✓具有普通启动/柔和启动/超柔和启动三种启动模式，适用于固定翼飞机及直升机。
✓可设定油门行程，兼容市面上所有遥控器。
具备平滑、细腻的调速手感，一流的调速线性。
✓微处理器采用独立的稳压IC 供电，而不是从BEC输出取电，具有更好的抗干扰能力，大大降低失控的可能性。
✓最高转速可以达到210000 RPM（2极马达）、70000 RPM（6极马达）、35000 RPM（12极马达）。
✓具备完整的自主知识产权，产品可持续升级更新，用户更可以享受原厂软件升级服务。
✓配合小巧易携带的编程设定卡（注：选配件），具有简单直观的界面，使您随时随地修改各项编程参数。
（详见设定卡说明书）模型飞机用无刷电机电子调速器产品规格：接线示意图：锂电平衡放电监测保护接头示意图：各个厂家推出的锂电池配备有不同的平衡充电接口，因此我们提供了两种平衡放电监测保护接头供用户选用： 平衡放电监测保护接头（类型一）： 平衡放电监测保护接头（类型二）：适用于台湾亚拓等品牌锂电池 适用于Ployquest 、E-tec 、Thunder Pwer 等品牌锂电池产品功能简要说明：1. 刹车设定：无刹车/有刹车，出厂默认值为无刹车。
感谢您购买本产品！无刷动力系统功率强大，错误的使用可能造成人身伤害和设备损坏。
为此我们强烈建议您在使用设备前仔细阅读本说明书，并严格遵守规定的操作程序。
我们不承担因使用本产品或擅自对产品进行改造所引起的任何责任，包括但不限于对附带损失或间接损失的赔偿责任。
产品特色1.所有器件均为原装正品，确保电调具有一流品质和极高的可靠性。
2.具有强大的耐流能力。
3.具备输入电压异常保护、电池低压保护、过热保护、油门信号丢失保护等多重保护功能。
4.具有普通启动、柔和启动、超柔和启动三种启动模式，兼容固定翼飞机及直升机。
5.可设定油门行程，兼容各种遥控器。
具备平滑、细腻的调速手感，一流的调速线性。
6.最高转速可以达210000 RPM（2极马达）、70000 RPM（6极马达）、35000 RPM（12极马达）。
产品功能简要说明：(黑体字为出厂默认值)1.刹车设定：无刹车/有刹车。
2.电池类型：Lipo（锂电池）/ NiMH（镍氢）。
3.电池低压保护模式：逐渐降低功率/立即关闭输出。
注：低压保护时，将油门摇杆拉到最小油门的位置后即可重新启动马达，但因为此时仍处于低压状况，所以功率输出较小。
4.低压保护阈值：低/中/高。
1)当电池类型设定为Lipo 电池时，电调自动判断锂电节数，低/中/高情况下每节电池的截止电压分别为：2.85V/3.15V/3.3V。
例如使用3节锂电，设定为中截止电压，则低压保护阈值为：3.15*3=9.45V。
2)当电池类型设定为镍氢电池时，低/中/高情况下截止电压为开机时输入电压的0%/50%/65%。
0%意味着不进行低压保护。
例如：使用6节镍氢电池，充满时电压为 1.44*6=8.64V，当设定为中截止电压时，则截止电压阈值为：8.64*50%=4.3V。
5.启动模式：普通/柔和/超柔和启动，马达转速从静止到最高速度的时间分别为300ms/1.5s/3s。
普通启动适用于固定翼，柔和启动/超柔和启动适用于直升机。
感谢您购买本产品！无刷动力系统功率强大，错误的使用可能造成人身伤害和设备损坏。
我们强烈建议您在使用设备前仔细阅读本说明书，并严格遵守规定的操作程序。
我们不承担因使用本产品而引起的任何责任，包括但不限于对附带损失或间接损失的赔偿责任；同时，我们不承担因擅自对产品进行修改所引起的任何责任。
我们有权在不经通知的情况下变更产品设计、外观、性能及使用要求。
我们的产品提供保修服务，详见网站上的说明（/cn/service.asp?id=1）。
【产品特色】↓一体式全防水及防尘设计（可浸泡在水中工作），特别适合短途卡车、大脚车及其他娱乐性强的车种使用，有效提高电调使用寿命；（注：当需浸水工作时，需将风扇取下，并在使用后尽快将电调冲洗吹干，以免插头氧化生锈）↓独立的编程接口，用参数设定卡调整参数时，不需把接收排线拔下来，更简单方便。
↓EZRUN-WP-SC8内置开关稳压模式（Switching Mode）BEC，具备强大的电流输出能力，即使工作于4S锂电时也无需外挂UBEC；↓底面有安装孔，电调标配安装支架作为附件，便于固定于车架上；↓全新程序算法，具有优异的启动效果（9种启动加速度）、加速性能及油门线性度；↓比例式刹车：5段最大刹车力度调节、8段拖刹力度调节、4段初始刹车力度调节；且兼容传统机械式碟刹系统；↓多重保护功能：电压过低保护（默认支持锂电池和镍氢电池，设置后可以支持所有类型电池）、过温保护、油门失控保护、堵转保护；↓单键编程设定，且有单键恢复默认参数设置的功能；↓可选购轻巧便携的车用电调编程设定卡，方便外场使用，设定卡具有友好的人机界面。
↓可利用LCD编程盒（选配件）上的USB适配器将电调和个人电脑相连，升级电调固件，永久享用最新功能。
【车用无刷电子调速器产品规格】备注1：电调上的散热风扇由内置BEC供电而不是从电池组直接取电，所以使用5V 风扇即可，无需考虑输入电压的高低。
【首次使用车用无刷电子调速器】警告！本系统功率强劲，为安全起见，请在车轮悬空的情况下开启电调上的控制开关！第一步：按下图接线并复查无误后，进入下一步。
好盈天行者说明书感谢您购买本产品！无刷动力系统功率强大，错误的使用可能造成人身伤害和设备损坏。
为此我们强烈建议您在使用设备前仔细阅读本说明书，并严格遵守规定的操作程序。
我们不承担因使用本产品或擅自对产品进行改造所引起的任何责任，包括但不限于对附带损失或间接损失的赔偿责任。
产品特色1.所有器件均为原装正品，确保电调具有一流品质和极高的可靠性。
2.具有强大的耐流能力。
3.具备输入电压异常保护、电池低压保护、过热保护、油门信号丢失保护等多重保护功能。
4.具有普通启动、柔和启动、超柔和启动三种启动模式，兼容固定翼飞机及直升机。
5.可设定油门行程，兼容各种遥控器。
具备平滑、细腻的调速手感，一流的调速线性。
6.最高转速可以达210000 RPM（2极马达）、70000 RPM（6极马达）、35000 RPM（12极马达）。
产品功能简要说明：(黑体字为出厂默认值)1.刹车设定：无刹车/有刹车。
2.电池类型：Lipo（锂电池）/ NiMH（镍氢）。
3.电池低压保护模式：逐渐降低功率/立即关闭输出。
注：低压保护时，将油门摇杆拉到最小油门的位置后即可重新启动马达，但因为此时仍处于低压状况，所以功率输出较小。
4.低压保护阈值：低/中/高。
1)当电池类型设定为Lipo 电池时，电调自动判断锂电节数，低/中/高情况下每节电池的截止电压分别为：2.85V/3.15V/3.3V。
例如使用3节锂电，设定为中截止电压，则低压保护阈值为：3.15*3=9.45V。
2)当电池类型设定为镍氢电池时，低/中/高情况下截止电压为开机时输入电压的0%/50%/65%。
0%意味着不进行低压保护。
例如：使用6节镍氢电池，充满时电压为 1.44*6=8.64V，当设定为中截止电压时，则截止电压阈值为：8.64*50%=4.3V。
5.启动模式：普通/柔和/超柔和启动，马达转速从静止到最高速度的时间分别为300ms/1.5s/3s。
普通启动适用于固定翼，柔和启动/超柔和启动适用于直升机。
感谢您购买本产品！无刷动力系统功率强大，错误的使用可能造成人身伤害和设备损坏。
为此，我们强烈建议您在使用设备前仔细阅读本说明书，并严格遵守规定的操作程序。
我们不承担因使用本产品而引起的任何责任，包括但不限于对附带损失或间接损失的赔偿责任；同时，我们不承担因擅自对产品进行修改所引起的任何责任。
我们有权在不经通知的情况下变更产品设计、外观、性能及使用要求。
产品特色：全球首创“锂电平衡放电保护”功能，实时监测每个锂电单体的放电情况，一旦单体达到保护电压阈值即采取相应保护措施，有效防止电池组损坏，降低玩家消费支出（备注：仅“守护神”系列无刷电调具有本功能）首创开机奏乐功能，炫出您的个性。
（选配编程设定卡后，您可以从 15 首乐曲中任选一首写入电子调速器，也可以关闭奏乐功能）采用超低阻抗 PCB（印刷线路板），具有极强的耐电流能力。
电源输入端采用日本名牌超低阻抗大容量电容，大大提升电源稳定性，同时对电池具有保护作用。
具备电压保护/ 过热保护 / 油门信号丢失保护等多重保护功能，有效延长电调使用寿命。
具有普通启动/ 柔和启动 / 超柔和启动三种启动模式，适用于固定翼飞机及直升机。
可设定油门行程，兼容市面上所有遥控器。
具备平滑、细腻的调速手感，一流的调速线性。
微处理器采用独立的稳压IC 供电，而不是从BEC输出取电，具有更好的抗干扰能力，大大降低失控的可能性。
最高转速可以达到210000 RPM（ 2 极马达）、 70000 RPM（6 极马达）、35000 RPM（ 12 极马达）。
具备完整的自主知识产权，产品可持续升级更新，用户更可以享受原厂软件升级服务。
配合小巧易携带的编程设定卡（注：选配件），具有简单直观的界面，使您随时随地修改各项编程参数。

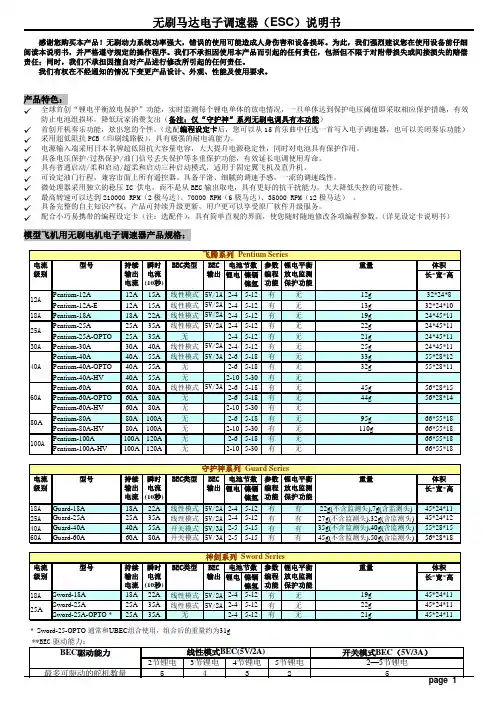

（详见设定卡说明书）模型飞机用无刷电机电子调速器产品规格：飞腾系列Pentium Series电流型号持续瞬时BEC类型BEC电池节数参数锂电平衡重量体积级别输出电流输出锂电镍镉编程放电监测长*宽*高电流(10秒)镍氢功能保护功能12APentium-12A12A15A线性模式5V/1A2-45-12有无12g32*24*8 Pentium-12A-E12A15A线性模式5V/2A2-45-12有无13g32*24*10 18A Pentium-18A18A22A线性模式5V/2A2-45-12有无19g24*45*11 25APentium-25A25A35A线性模式5V/2A2-45-12有无22g24*45*11 Pentium-25A-OPTO25A35A无2-45-12有无21g24*45*11 30A Pentium-30A30A40A线性模式5V/2A2-45-12有无25g24*45*11 Pentium-40A40A55A线性模式5V/3A2-65-18有无33g55*28*12 40A Pentium-40A-OPTO40A55A无2-65-18有无32g55*28*11 Pentium-40A-HV40A55A无2-105-30有无Pentium-60A60A80A线性模式5V/3A2-65-18有无45g56*28*15 60A Pentium-60A-OPTO60A80A无2-65-18有无44g56*28*14 Pentium-60A-HV60A80A无2-105-30有无80APentium-80A80A100A无2-65-18有无95g66*55*18 Pentium-80A-HV80A100A无2-105-30有无110g66*55*18 100APentium-100A100A120A无2-65-18有无66*55*18 Pentium-100A-HV100A120A无2-105-30有无66*55*18守护神系列Guard Series电流型号持续瞬时BEC类型BEC电池节数参数锂电平衡级别输出电流输出锂电镍镉编程放电监测电流(10秒)镍氢功能保护功能18A Guard-18A18A22A线性模式5V/2A2-45-12有有25A Guard-25A25A35A线性模式5V/2A2-45-12有有40A Guard-40A40A55A开关模式5V/3A2-55-15有有60A Guard-60A60A80A开关模式5V/3A2-55-15有有重量体积长*宽*高22g( 不含监测头),7g( 含监测头 )45*24*11 27g( 不含监测头),32g( 含监测头 )45*24*12 35g( 不含监测头),40g( 含监测头 )55*28*15 45g( 不含监测头),50g( 含监测头 )56*28*18神剑系列Sword Series电流型号持续瞬时BEC类型BEC电池节数参数锂电平衡重量体积级别输出电流输出锂电镍镉编程放电监测长*宽*高电流(10秒)镍氢功能保护功能18A Sword-18A18A22A线性模式5V/2A2-45-12有无19g45*24*1125A Sword-25A25A35A线性模式5V/2A2-45-12有无22g45*24*11 Sword-25A-OPTO *25A35A无2-4 5-12有无21g45*24*11* Sword-25-OPTO通常和UBEC组合使用，组合后的重量约为31g**BEC 驱动能力：BEC 驱动能力线性模式 BEC(5V/2A)开关模式BEC （ 5V/3A）2节锂电3节锂电4节锂电 5 节锂电2—5节锂电黑色电源负极 -锂电平衡放电监测保护接口ESC R和锂电池上的平衡充电接口连接O无刷马达TGuard-25A接线示意图：O MElectronic Speed Controller接收机BATTERYBRUSHLESS MOTOR电源正极 +红色锂电平衡放电监测保护接头示意图：各个厂家推出的锂电池配备有不同的平衡充电接口，因此我们提供了两种平衡放电监测保护接头供用户选用：平衡放电监测保护接头（类型一）：平衡放电监测保护接头（类型二）：适用于台湾亚拓等品牌锂电池适用于 Ployquest 、E-tec 、 Thunder Pwer 等品牌锂电池产品功能简要说明：1.刹车设定：无刹车 / 有刹车，出厂默认值为无刹车。
感谢您购买本产品！无刷动力系统功率强大，错误的使用可能造成人身伤害和设备损坏。
我们强烈建议您在使用设备前仔细阅读本说明书，并严格遵守规定的操作程序。
我们不承担因使用本产品而引起的任何责任，包括但不限于对附带损失或间接损失的赔偿责任；同时，我们不承担因擅自对产品进行修改所引起的任何责任。
我们有权在不经通知的情况下变更产品设计、外观、性能及使用要求。
我们的产品提供自购买之日起120天的品质保证，因此请您务必向销售商索取购买凭证（收据或发票）。
关于保修的详细条例，请访问下述网页：/kf.aspÌ 完全针对船模而设计的全新程序算法，具有优异的启动效果、加速性能、刹车性能及线性度； Ì 高品质用料以及水冷系统确保器件得到良好的散热，具有强大的耐电流能力； Ì 具备竞赛（单向）和正反转（双向）两种运转模式； Ì 具备刹车功能，便于更加灵活地操纵船模行驶。
Ì 多重保护功能：电压过低保护（支持锂电池和镍镉/镍氢电池）、温度保护、油门失控保护； Ì 具有8个进角模式，可良好匹配所有无感（即无霍尔传感器）无刷电机 Ì 单键编程设定，且有单键恢复出厂设置的功能；Ì 防水防尘设计，元器件被密封于专门开模定制的外壳内而得到良好的保护，有效延长使用寿命； Ì 自主知识产权，在必要的情况下，可根据客户要求进行软硬件定制。
持续电流/峰值电流 25A/90A35A/190A60A/380A 支持电机类型 无感无刷电机内阻0.005欧姆0.0015欧姆0.0007欧姆电池节数:用4-9 节镍镉/镍氢时：正常使用，不需要对设备做任何更改。
4-12 节镍氢或2－4节锂电 用10-12 节镍镉/镍氢时：需要断开电调自带的BEC 输出，改用外置式BEC（UBEC）为接收机供电。
BEC 输出 6V/1.5A尺寸 31.5* 27.5* 16（不含风扇高度）重量23g(不含引线) 30g(不含引线) 32g(不含引线)第一步：根据所使用的电机 ，按相应的图示接线，并复查无误后，进入下一步。
in120aProject all your devices foran incredible low priceDo you need high brightness but only have minimal money to spend? The InFocus IN120a Series has that covered and a lot more.These value-packed projectors are easy to buy and provide multiple ways to display your content — even without a computer. Plus, their high contrast ratio and BrilliantColor ™ technology display outstanding images and its lightweight design makes them easy to move or install.Huge brightness and convenience within reachEasy Display from Any DeviceBuilt-in apps and optional wireless adapter (SP-WIFIUSB-2) displays les from an Apple or Android notebook, tablet or smartphone. Or display from no device at all and project images, audio and video from the projector’s on-board 2GB of memory.Why choose the IN 120a Series?Ultra-low purchase priceBrightness of up to 3500 lumensLong life lamp of up to 7,000 hours lowers costs even more High 15000:1 contrast ratioWireless connectivity with optional USB adapter Display over HDMI or USBPC-less display from USB drive or 2GB of internal memory Present Office docs, video, audio, photos and more wirelessly from your mobile device Blu-ray 3D capable (over HDMI)Connectivity VGA x 2 S-Video HDMI 1.4 RS-232USB-A3.5 mm audio in x 2USB Mini-B3.5 mm audio out Composite VideoMonitor out (VGA)in122aSVGA(800 x 600)3500 lumensin124aXGA(1024 x 768)3500 lumensin126aWXGA(1280 x 800)3500 lumensmodelsLow Total Cost of OwnershipThe IN120a Series has not only a low purchase price, but also a lamp that can last as long as 7,000 hours, which lowers total cost of ownership even further. There are no filters to replace either. It's an unbeatable value.3DThe IN120a series supports multiple forms of 3D – including HDMI, Blu-Ray, 3D broadcasting, video games and PCconnectivity. All your audience needs are 144Hz DLP Link 3D glasses to seamlessly synchronize with the image for an awesome 3D experience.Upgrade with Optional WirelessConnect and present wirelessly from all your favorite devices with the optional wireless network adapter (SP-WIFIUSB-2) and free presentation app (EZ Display). Leave the cables at home!Present photos, Office documents, PDFs, audio, video, a live camera phone feed, or from your computer, DropBox or the Internet.Document AnnotationFree wireless presentation app (EZ Display) lets you annotate on documents you're presenting with a wide variety of colored pens and shapes and then save the changes.No Computer NeededPresent photos, PPT presentations, spreadsheets, PDFs, audio, video, and more directly from a USB thumb drive or from the projectors internal 2GB of memory. Plus, you can control the presentations with your Android or iPhone/iPad with the free EZ Remote app.Eco BlankingInstantly dim the screen to divert your audience’s attention onto you with the Eco Blanking feature on the remote control.Activate this feature when the projector isn’t being used and lower the lamp’s power usage down to 30%. This saves energy and significantly extends the life of the lamp, which saves you money.High Brightness and High ContrastThe image quality of these projectors will not disappoint. 3500 lumens will give you bright, clear images with the lights on and the high 15000:1 contrast ratio adds sharpness with darker blacks and whiter whites.Preset modes give you the best image quality on a beige wall, whiteboard, blackboard or other surface.Email NotificationsReceive automatic projector email notifications regarding the status of your projector.NetworkingThe IN120a Series is Crestron RoomView and AMX Device Discovery ready. Simply use the optional wireless network adapter (SP-WIFIUSB-2) to access these networking features.Utilize Crestron RoomView Connected to instantlyintegrate with Crestron systems with no need for a control processor or custom programming. AMX Device Discovery is also incorporated, which lets an AMX controller dynamically detect the projector andautomatically configure it withthe correct driver for remote control.** A ctual lamp life may vary based on the ambient environment and projector usage. Conditions that may affect lamp life include temperature, altitude, and rapidly switching the projector on and off.*** Eco Blanking hours are determined by a combination of the projector’s use in Normal/Low Power modes and while using the Eco Blanking feature.Specifications *©2014 InFocus Corporation. All rights reserved. Specifications are subject to change without further notice. InFocus and InFocus The New Way to Collaborate are either trademarks or registered trademarks of InFocus Corporation in the United States and other countries. DLP , the DLP logo, and the DLP medallion are trademarks of Texas Instruments.All trademarks are used with permission or are for identification purposes only and are the property of their respective companies. InFocus_IN 120a _Series_Datasheet_EN_24APR14.Wireless Software System RequirementsEZ WiFi (download from projector)Operating System: Windows XP SP3, Vista SP2, Win 7 SP1 and Win 8 (Starter versions not supported; Mac OS X 10.7 and aboveCPU: Windows: Dual Core Intel Core i 1.6 GHz or higher (ATOM not supported); Mac: Dual Core Intel Core i 1.4 GHz or higher (PowerPC not supported)Graphic card: Intel, nVIDIA or ATI graphic card with 64MB VRAM or above EZ Display (free download from Google Play store)Requires Android 4.0 and upEZ Display (free download from iTunes)Compatible with iPhone 3GS, iPhone 4, iPhone 4S, iPhone 5, iPod touch (4th generation), iPod touch (5th generation), iPad 2 Wi-Fi, iPad 2 Wi-Fi + 3G, iPad (3rd generation), iPad Wi-Fi + 4G, iPad (4th generation), iPad Wi-Fi + Cellular (4th generation), iPad mini and iPad mini Wi-Fi + Cellular. Requires iOS 5.1 or later. This app is optimized for iPhone 5.Optional AccessoriesReplacement Lamp (SP-LAMP-087)Universal Ceiling Mount (PRJ-MNT-UNIV)Wireless Network Adapter (SP-WIFIUSB-2)DLP Link 3D Glasses by XPAND (X103-EDUX3-R1)Presenter 2 RF Remote (HW-PRESENTER-2)Soft Carry Case (CA-SOFTVAL-2)Extended warranties (PROJ-EW1YR-V, PROJ-EW2YR-V)InFocus Corporate Headquarters13190 SW 68th ParkwayPortland, Oregon 97223-8368, USAPhone: (1) 503-207-4700Toll Free: (1) 877-388-8385Fax: (1) 503-207-4707。
无刷电调说明书之公保含烟创作（好盈科技公司）产物特色：●国际首创开机奏乐功用，眩出您的特性.●采用极低阻抗PCB（印刷线路板），双散热片设计，具有超强的耐电流能力，经过100%测试，相对可以到达所标称的电流规格.●电源输入端采用日本名牌（红宝石）超低阻抗年夜容量电容，年夜年夜提升电源稳定性，同时对电池具有呵护作用.●具有电压呵护/过流呵护/过热呵护/油门信号丧失呵护等多重呵护功用，有效延长电调使用寿命.●具有普通启动/柔和启动/超柔和启动三种启动模式，辨别适用于固定翼飞机及直升机.（普通启动可以做到0.2秒内迅速启动马达；使用柔和启动和超柔和启动模式，即使直升机放在润滑的地砖上启动时也不会甩尾，同时充沛呵护加速组）●可设定油门行程，兼容市面上所有遥控器.●平滑、细腻的调速手感，优秀的调速线性.●微处置器和BEC电路辨别采用独立的稳压IC供电，具有更好的抗搅扰能力，年夜年夜降低失控的能够性.●最高转速可以到达210000 RPM（2极马达）、70000 RPM（6极马达）、35000 RPM（12极马达） .●具有完整的自主知识产权，产物可继续升级更新，用户更可以享受原厂软件升级效劳.●配合小巧易携带的编程设定卡（选配件），具有复杂直观的界面，使您随时随地修改各项编程参数.（详见设定卡说明书）产物规格：接线示意图：产物功用扼要说明：1.刹车设定：无刹车/有刹车，出厂默认值为无刹车.2.电池类型：Li-xx（锂电池）/ Ni-xx（镍镉.镍氢）两年夜类电池，默认值为 Li-xx（锂电池）.3.高压呵护模式：降低功率/封闭输出，默认值为降低功率.4.高压呵护阈值：低/中/高，默认值为中截止电压.●当设定使用的是Li-xx 电池，则自动判断锂电颗数，低/中/高情况下每颗电池的截止电压辨别为：2.5V/2.75V/3.0V.例如使用3 Cell 锂电，设定为中截止电压，则高压呵护阈值为：2.75X3=8.25V.●当设定使用的是Ni-xx 电池，低/中/高情况截止电压为开机时输入电压的60%/65%/70%.例如：使用6 cell镍氢电池，充饱电时电压为1.44X6=8.64V，当设定为低截止电压时，则截止电压阈值为：8.64X60%=5.2V.5.启动模式：普通/柔和/超柔和启动，默认值为普通启动.普通启动适用于固定翼，柔和启动/超柔和启动适用于直升机; 柔和启动和超柔和启动的初始转速都比拟低，从启动到全速辨别需要1秒和2秒钟，但启动后若封闭油门，3秒内再次启动时则均以普通模式启动，以免在做一些特技举措飞行时因反响过慢而招致摔机.6.进角：低/中/高，默认值为低进角.一般情况下，低进角可以适应更多的马达，但为提高效率，建议2极马达使用低进角，6极以上马达使用中进角.为提高转速，可以将进角设为高进角，但设为高进角能够会使一般马达转动不正常，所以在设为高进角后，应先在空中停止测试然后再飞行.正常使用开机进程说明:油门行程设定说明:（注意！当第一次使用或电调搭配其他遥控器使用时，均应重新设定油门行程，其他时候则不用）使用遥控器编程设定说明:使用油门设定参数分为四个步伐：一. 进入编程二. 选择设定项三. 选择设定项下的参数值四. 退出刹车关电池类型选NI-CD高压呵护能关则关不能关设成最低值启动用最硬的进角用最小的编程设定示例：（例如将启动模式设定"超柔和启动"，即第5设定项的第3个参数值）。
