产品功能1.安全上电功能：接通电源时，无论油门摇杆处于任何位置均不会立即启动电机，避免造成人身伤害；2.油门行程校调功能：适应不同遥控器油门行程的差别，提高油门响应的线性度，具备平滑、细腻的调速手感和一流的调速线性；3.程序设定项目：●刹车设定：无刹车/有刹车，出厂默认值为无刹车。
●电池类型：Li-xx（锂电池）/ Ni-xx（镍镉或镍氢），默认值为Li-xx（锂电池）。
●低压保护模式：降低功率/关闭输出，默认值为降低功率。
●低压保护阈值：低/中/高，默认值为中截止电压。
◆当设定使用的是Li-xx 电池，则自动判断锂电颗数，低/中/高情况下每颗电池的截止电压分别为：2.6V、2.85V、3.1V。
◆当设定使用的是Ni-xx 电池，电调上电时自动侦测电池组的电压，低/中/高情况截止电压为开机时输入电压的0%、45%、60% （0% 意味着不做低压保护）●启动模式：普通/柔和/超柔和启动，默认值为普通启动。
◆普通启动适用于固定翼，可以在0.2秒内迅速启动马达◆柔和启动/超柔和启动适用于直升机；柔和启动和超柔和启动的初始转速都比较低，从启动到全速分别需要1秒和2秒钟，但启动后若关闭油门，3秒内再次启动时则均以普通模式启动，以免在做一些特技动作飞行时因反应过慢而导致摔机。
●进角：低/中/高，默认值为中进角。
一般情况下，低进角可以适应更多的马达，但为提高效率，建议2极马达使用低进角，6极以上马达使用中进角。
为提高转速，可以将进角设为高进角。
在更改进角设置后，应先在地面进行测试然后再飞行。
●恢复出厂默认值4.全面的保护功能：●欠压保护：由用户通过程序设定；●过压保护：输入电压超过18伏不予启动，自动保护，同时发出急促的“哔哔”告警音；●过热保护：内置温度检测电路，MOS管温度过高时电调自动关断；●遥控信号丢失保护：遥控信号丢失1秒后降低功率，再有2秒无遥控信号则关闭输出；工艺特点电源输入端采用**超低阻抗大容量电解电容，极大提高抗干扰能力；输出MOSFET功率管配备独立散热片，降低器件温升，提高系统大电流工作能力；采用单片机控制；单片机采用独立的稳压芯片，避免BEC负载变化造成电源干扰，提高单片机工作稳定性；提供镀金马达连接头和热缩套管辅材，便于安装（注：此为可选配器材）；兼容好盈科技无刷电调编程设定卡油门设置办法:1.将油门微调调最小2.油门摇杆推最大(顶上)3.电调接CH3上.通电.听到DIDI声音后(大约通电后3-5秒)..4.遥控油门拉最小..再次听到DIDI..和一声DI...长响....5.推油门.就可以启动了。
4. SEAKING 系列船模无刷电调对各项可编程参数的详细解释，请参阅相关电调的说明书。
连接步骤一、对于有内部 BEC 电路的电调1.断开电调电源。
2.将电调上的Rx 排线（控制线）从接收机上拔下来，插到编程设定卡上右上角标注的插座里。
3.将电调接上主电源。
4.等待几秒后，设定卡显示出电调的当前设定值。
如果连接好后，设定卡没有任何显示，请检查BEC 排线是否插反。
确认无误后先断开电调电源，等２秒后，再插上电源。
注意 1：设定卡要等待几秒钟以后才会显示数字。
注意2：请按照以下顺序进行连接：必须先将Rx 排线插上设定卡，再给电调接电源，否则设定卡不能正常工作。
二、对于无内部 BEC 电路的电调如果电调无内置 BEC，在用设定卡进行参数编程时，必须单独为设定卡供电，即需在设定卡右上角的“- +”插座中接入电源（4.8—6V）。
通常可以使用接收机电池组为设定卡供电。
注意：此时必须先将电调Rx 排线插入设定卡“- +”插座中，再将4.8V-6V 电源接入设定卡上的“- +”插座中，最后再接通电调主电源。
若顺序错误，则设定卡不能正常工作。
另外，对于无内置BEC 的Platinum 系列飞行器无刷电调（Platinum-150A-OPTO、Platinum-70A-HV、 Platinum-120A-HV），必须使用电调上的单独的数据排线（较短的排线）接入设定卡，而不是电调上用于连接接收机的Rx 排线（较长的排线）。
注意：给设定卡供电的电源不可超过 6V, 否则会造成设定卡损坏。
设定方法说明按“ITEM”这个键，即可循环地选择各个设定项，选择时该设定项的序号会在左边的“ITEM”屏幕上显示出来，然后右边“VALUE”屏幕中会显示该设定项在电调内的当前参数值，按“VALUE”键即可以更改参数值。
更改完所有参数后，按“OK”键，这时在“VALUE”屏幕中间的位置上会出现红色的“—”标记约 1 至 2 秒钟，表示正在将设定的参数传送给电调，当电调保存参数后，红色“—”标记随之消失。
HOBBYWING USB LINK 软件使用说明书1 软件安装1.1 将随产品配送的光盘放入光驱， 或访问好盈科技有限公司官方网站/ 下载最新版本的USB Link 软件。
1.2 打开光盘，左键双击，出现下面的对话框1.3 点击“Next”出现下面对话框，选择安装路径。
1.4 点击“Next”进行安装，完成后出现下面对话框。
1.5 点击“Finish”安装完成。
2 运行软件2.1 左键双击桌面上的，如果你的电脑已连上Internet，本软件会自动检测是否有更新的版本。
如果有，会出现下面的对话框。
如果您想升级，请点击“Download”按钮进行下载，如果不想升级，请点击“Cancel”按钮。
如果没有升级版本，也可通过选择“Help” ->“Update”（“帮助”->“升级”）对软件进行升级。
2.2 随后出现如下界面。
（选择“File”->“中文”，转为中文界面）3 Hobbywing USB Link 面板功能简介3.1 标题栏 用于显示软件的名称及软件的版本号。
3.2 下拉菜单3.2.1 器件用于选择您要连接的设备，包括ESC（电调）、Brushless System Analyzer（无刷系统分析仪）、2 In1Program Box（2合1设定卡）。
系统默认的是ESC（电调）。
被选择的设备前面有个●标记3.2.2 帮助含帮助文件，请点击“帮助”查看帮助文件内容。
升级 是对软件进行升级。
当电脑连接好网络时，如果在好盈科技官方网站上有新的软件版本， 则选择“升级”就可以对软件进行在线升级，并更新成最新的程序数据库3.3 选项卡包含了四个选项卡，分别是关于，基本设定，高级设定，软件信息3.3.1 关于： 显示HOBBYWING 的LOGO及电调系列名称3.3.2 基本设定： 电调参数的基本设置，包含模式编号、模式名称及电调的基本参数设置。
3.3.3 高级设定： 电调的高级参数设置。
感谢您购买本产品！无刷动力系统功率强大，错误的使用可能造成人身伤害和设备损坏。
为此我们强烈建议您在使用设备前仔细阅读本说明书，并严格遵守规定的操作程序。
我们不承担因使用本产品而引起的任何责任，包括但不限于对附带损失或间接损失的赔偿责任；同时，我们不承担因擅自对产品进行修改所引起的任何责任。
我们有权在不经通知的情况下变更产品设计、外观、性能及使用要求。
关于售后服务：尊敬的客户，我们的产品自售出之日起，提供180天的保修服务，因此为了保护您的权益，请在购买产品时向销售商索取收据和发票，我们以此作为确定售出日期的凭证。
如无法提供收据或发票，我们将对产品实行有偿维修。
产品特色：全球首创“锂电平衡放电保护”功能，实时监测每个锂电单体的放电情况，一旦单体达到保护电压阈值即采取相应保护措施，有效防止电池组损坏，降低玩家消费支出（备注：仅“守护神(Guard)”系列无刷电调具有本功能）采用超低阻抗PCB（印刷线路板），具有极强的耐电流能力。
电源输入端采用日本名牌超低阻抗大容量电容，大大提升电源稳定性，同时对电池具有保护作用。
具备输入电压异常/电池低电压保护/过热保护/油门信号丢失保护等多重保护功能，有效延长电调使用寿命。
具有普通启动/柔和启动/超柔和启动三种启动模式，兼容固定翼飞机及直升机。
可设定油门行程，兼容市面上所有遥控器。
具备平滑、细腻的调速手感，一流的调速线性。
微处理器采用独立的稳压IC 供电，而不是从BEC输出取电（6A和10A电调例外），具有更好的抗干扰能力，大大降低失控的可能性。
最高转速可以达到210000 RPM（2极马达）、70000 RPM（6极马达）、35000 RPM（12极马达） 。
具备完整的自主知识产权，产品可持续升级更新，用户更可以享受原厂软件升级服务。
可配合编程设定卡（注：选配件）使用，编程卡具有简单直观的界面，便于您随时随地修改各项编程参数。
（详见设定卡说明书） 配合编程设定卡，您可以从15首乐曲中任选一首写入电子调速器，使电调具有开机奏乐功能，炫出您的个性。
·全防水设计，适应各种气候环境；（注：浸水工作后尽快将电调洗净吹干，防止插头氧化）；·电调内部功率板上覆有好盈专利技术的铜质导热汇流条，便于将内部热量迅速传导到由铝合金材质CNC切削完成的一体化网格状外壳散热器，散热效果更甚一筹；·配备先进安全的电子开关，彻底解决了传统机械式开关在多尘、潮湿等恶劣环境下频发的簧片卡死、触点锈蚀、以及因剧烈撞击而导致机械开关意外关闭等问题；·内置强大的开关模式BEC，持续电流达到3A，瞬间达到6A，且支持 6V和7.4V 切换，轻松驱动各种强力舵机及高压舵机；·非常细腻的拖刹力度以及拖刹加速度调节，满足不同的车型、不同的场地以及不用的操控习惯；·PWM频率可调以及先进的DEO功能，提供更加完美的油门线性以及更出色的操控性能；·9种油门加速度（也叫Punch）调整，从“柔和”到“非常劲暴”，适应不同特性的车型、轮胎及场地；·比例式刹车：9段初始刹车力度调节、9段最大刹车力度调节、9段拖刹力度调节；·多重保护功能：电池低压保护、过温保护、油门失控保护；·具有独立的参数设定接口，连接参数设定卡时无需将电调控制线从接收机中拔出，使用更为方便；·可使用电调上的SET按键设置电调参数，且有单键恢复出厂默认参数的功能；·兼容便携式车用电调编程设定卡（显示屏为数码LED），设定卡具有友好的人机界面，方便外场使用。
故障现象解决方法可能原因1、电池电压没有输入到电调2、电调开关损坏电调油门线插反或通道插错或油门不在中点1、检查电源输入通路是否有焊接不良情况，并重新焊好；2、更换开关。
将电调的油门排线按正确方向插到接收机的“油门（TH）”通道（Throttle，通常为CH2）；上电后红色LED闪烁，电机无法启动上电后指示灯不亮，电机无法启动设定卡与电调连通后，按下“RESET”键，然后再按下“OK”保存，即可恢复出厂设置。

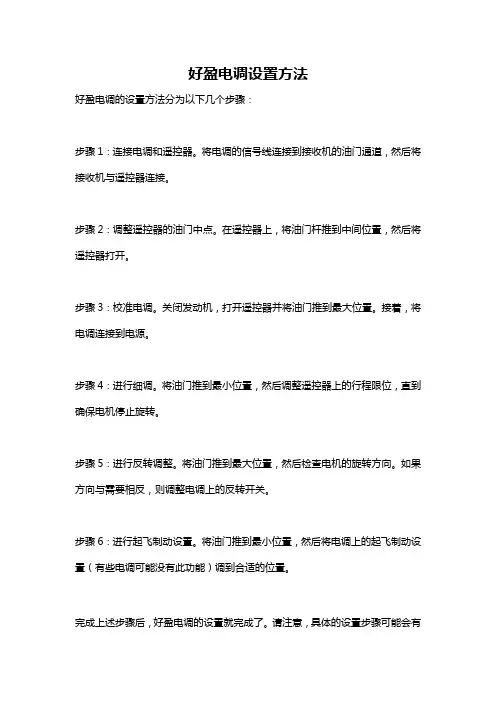

好盈电调设置方法
好盈电调的设置方法分为以下几个步骤：
步骤1：连接电调和遥控器。
将电调的信号线连接到接收机的油门通道，然后将接收机与遥控器连接。
步骤2：调整遥控器的油门中点。
在遥控器上，将油门杆推到中间位置，然后将遥控器打开。
步骤3：校准电调。
关闭发动机，打开遥控器并将油门推到最大位置。
接着，将电调连接到电源。
步骤4：进行细调。
将油门推到最小位置，然后调整遥控器上的行程限位，直到确保电机停止旋转。
步骤5：进行反转调整。
将油门推到最大位置，然后检查电机的旋转方向。
如果方向与需要相反，则调整电调上的反转开关。
步骤6：进行起飞制动设置。
将油门推到最小位置，然后将电调上的起飞制动设置（有些电调可能没有此功能）调到合适的位置。
完成上述步骤后，好盈电调的设置就完成了。
请注意，具体的设置步骤可能会有
所不同，具体操作建议参考好盈电调的使用说明书。

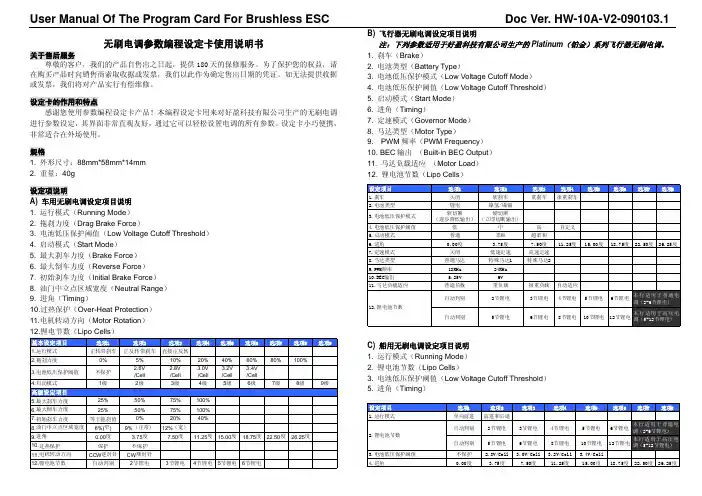

无刷电调参数编程设定卡使用说明书关于售后服务尊敬的客户，我们的产品自售出之日起，提供180天的保修服务。
为了保护您的权益，请在购买产品时向销售商索取收据或发票，我们以此作为确定售出日期的凭证。
如无法提供收据或发票，我们将对产品实行有偿维修。
设定卡的作用和特点感谢您使用参数编程设定卡产品！本编程设定卡用来对好盈科技有限公司生产的无刷电调进行参数设定，其界面非常直观友好，通过它可以轻松设置电调的所有参数。
设定卡小巧便携，非常适合在外场使用。
规格1. 外形尺寸：88mm*58mm*14mm2. 重量：40g设定项说明A) 车用无刷电调设定项目说明1. 运行模式（Running Mode）2. 拖刹力度（Drag Brake Force）3. 电池低压保护阈值（Low Voltage Cutoff Threshold）4. 启动模式（Start Mode）5. 最大刹车力度（Brake Force）6. 最大倒车力度（Reverse Force）7. 初始刹车力度（Initial Brake Force）8. 油门中立点区域宽度（Neutral Range）9. 进角（Timing）10.过热保护（Over-Heat Protection）11.电机转动方向（Motor Rotation）12.锂电节数（Lipo Cells）B) 飞行器无刷电调设定项目说明注：下列参数适用于好盈科技有限公司生产的Platinum（铂金）系列飞行器无刷电调。
1. 刹车（Brake）2. 电池类型（Battery Type）3. 电池低压保护模式（Low Voltage Cutoff Mode）4. 电池低压保护阈值（Low Voltage Cutoff Threshold）5. 启动模式（Start Mode）6. 进角（Timing）7. 定速模式（Governor Mode）8. 马达类型（Motor Type）9. PWM频率（PWM Frequency）10. BEC输出（Built-in BEC Output）11. 马达负载适应（Motor Load）12. 锂电池节数（Lipo Cells）C) 船用无刷电调设定项目说明1. 运行模式（Running Mode）2. 锂电池节数（Lipo Cells）3. 电池低压保护阈值（Low Voltage Cutoff Threshold）5. 进角（Timing）连接步骤一、对于有内部BEC 电路的电调 1.断开电调电源。
松设置电调的所有参数。
编程卡小巧便携，非常适合在外场使用。

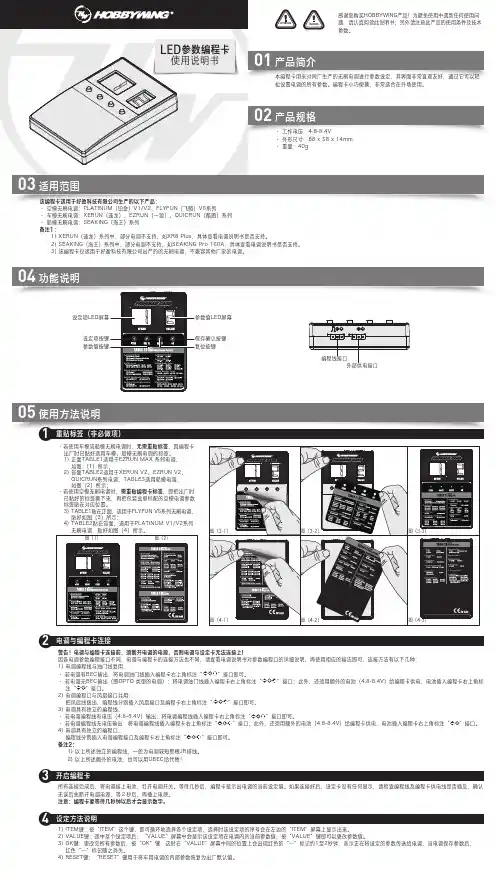

01· 工作电压：4.8-8.4V· 外形尺寸：88 x 58 x 14mm · 重量：40g02产品规格04功能说明05使用方法说明LED参数编程卡使用说明书3) 该编程卡仅适用于好盈科技有限公司出产的的无刷电调，不兼容其他厂家的电调。
所有连接完成后，将电调接上电池，打开电调开关。
等待几秒后，编程卡显示出电调的当前设定值。
如果连接好后，设定卡没有任何显示，请检查编程线及编程卡供电线是否插反，确认无误后先断开电调电源，等２秒后，再插上电源。
注意：编程卡要等待几秒钟以后才会显示数字。
1) ITEM键：按“ITEM”这个键，即可循环地选择各个设定项，选择时该设定项的序号会在左边的“ITEM”屏幕上显示出来。
2) VALUE键：选中某个设定项后，“VALUE”屏幕中会显示该设定项在电调内的当前参数值，按“VALUE”键即可以更改参数值。
3) OK键：更改完所有参数后，按“OK”键，这时在“VALUE”屏幕中间的位置上会出现红色的“—”标记约1至2秒钟，表示正在将设定的参数传送给电调，当电调保存参数后， 红色“—”标记随之消失。
4) RESET键：“RESET”键用于将车用电调的内部参数恢复为出厂默认值。
重贴标签（非必做项）1开启编程卡3设定方法说明4因各电调参数编程接口不同，电调与编程卡的连接方法也不同，请查看电调说明书对参数编程口的详细说明，再使用相应的接法即可，连接方法有以下几种：1) 电调编程线与油门线复用：· 若电调有BEC输出：将电调油门线插入编程卡右上角标注“ ”接口即可。
· 若电调无BEC输出（即OPTO 类型的电调）：将电调油门线插入编程卡右上角标注“ ”接口；此外，还须用额外的电池（4.8-8.4V）给编程卡供电，电池插入编程卡右上角标 注“ ”接口。
2) 电调编程口与风扇接口共用：把风扇线拨出，编程线分别插入风扇接口及编程卡右上角标注“ ”接口即可。

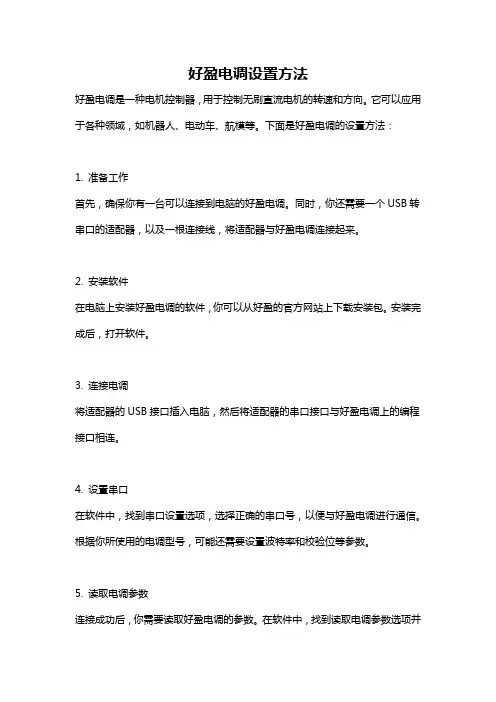

好盈电调设置方法好盈电调是一种电机控制器，用于控制无刷直流电机的转速和方向。
它可以应用于各种领域，如机器人、电动车、航模等。
下面是好盈电调的设置方法：1. 准备工作首先，确保你有一台可以连接到电脑的好盈电调。
同时，你还需要一个USB转串口的适配器，以及一根连接线，将适配器与好盈电调连接起来。
2. 安装软件在电脑上安装好盈电调的软件，你可以从好盈的官方网站上下载安装包。
安装完成后，打开软件。
3. 连接电调将适配器的USB接口插入电脑，然后将适配器的串口接口与好盈电调上的编程接口相连。
4. 设置串口在软件中，找到串口设置选项，选择正确的串口号，以便与好盈电调进行通信。
根据你所使用的电调型号，可能还需要设置波特率和校验位等参数。
5. 读取电调参数连接成功后，你需要读取好盈电调的参数。
在软件中，找到读取电调参数选项并点击。
软件会自动读取电调的参数，并将其显示在软件的界面上。
6. 参数调整好盈电调的参数有很多，包括电机型号、转速范围、启动方式等。
你可以根据自己的需求对这些参数进行调整。
一般来说，你可以通过软件的图形界面来设置这些参数。
选择你要调整的参数，并对其进行修改。
7. 保存参数在进行参数调整后，别忘了将参数保存到好盈电调中。
在软件中，找到保存参数选项并点击。
软件会将你所设置的参数写入到好盈电调中。
8. 测试电调在保存完参数后，你可以进行电调的测试。
将电调连接到电机上，并通过电源给电调供电。
然后，通过软件的测试选项，可以对电调进行测试。
你可以测试电调的启动、转速等功能，并进行适当的调整。
9. 其他设置除了上述的基本设置外，好盈电调还有其他一些功能，如刹车设置、过流保护设置等。
你可以根据具体的需求，对这些功能进行相应的设置。
以上就是好盈电调的设置方法。
需要注意的是，不同型号的好盈电调可能设置方法略有不同，所以在使用时最好参考相关的操作说明。
通过正确设置和调整，好盈电调可以更好地满足你的控制需求。
感谢您购买本产品！无刷动力系统功率强大，错误的使用可能造成人身伤害和设备损坏。
为此我们强烈建议您在使用设备前仔细阅读本说明书，并严格遵守规定的操作程序。
我们不承担因使用本产品或擅自对产品进行改造所引起的任何责任，包括但不限于对附带损失或间接损失的赔偿责任。
产品特色1.所有器件均为原装正品，确保电调具有一流品质和极高的可靠性。
2.具有强大的耐流能力。
3.具备输入电压异常保护、电池低压保护、过热保护、油门信号丢失保护等多重保护功能。
4.具有普通启动、柔和启动、超柔和启动三种启动模式，兼容固定翼飞机及直升机。
5.可设定油门行程，兼容各种遥控器。
具备平滑、细腻的调速手感，一流的调速线性。
6.最高转速可以达210000 RPM（2极马达）、70000 RPM（6极马达）、35000 RPM（12极马达）。
产品功能简要说明：(黑体字为出厂默认值)1.刹车设定：无刹车/有刹车。
2.电池类型：Lipo（锂电池）/ NiMH（镍氢）。
3.电池低压保护模式：逐渐降低功率/立即关闭输出。
注：低压保护时，将油门摇杆拉到最小油门的位置后即可重新启动马达，但因为此时仍处于低压状况，所以功率输出较小。
4.低压保护阈值：低/中/高。
1)当电池类型设定为Lipo 电池时，电调自动判断锂电节数，低/中/高情况下每节电池的截止电压分别为：2.85V/3.15V/3.3V。
例如使用3节锂电，设定为中截止电压，则低压保护阈值为：3.15*3=9.45V。
2)当电池类型设定为镍氢电池时，低/中/高情况下截止电压为开机时输入电压的0%/50%/65%。
0%意味着不进行低压保护。
例如：使用6节镍氢电池，充满时电压为 1.44*6=8.64V，当设定为中截止电压时，则截止电压阈值为：8.64*50%=4.3V。
5.启动模式：普通/柔和/超柔和启动，马达转速从静止到最高速度的时间分别为300ms/1.5s/3s。
普通启动适用于固定翼，柔和启动/超柔和启动适用于直升机。
好盈天行者说明书感谢您购买本产品！无刷动力系统功率强大，错误的使用可能造成人身伤害和设备损坏。
为此我们强烈建议您在使用设备前仔细阅读本说明书，并严格遵守规定的操作程序。
我们不承担因使用本产品或擅自对产品进行改造所引起的任何责任，包括但不限于对附带损失或间接损失的赔偿责任。
产品特色1.所有器件均为原装正品，确保电调具有一流品质和极高的可靠性。
2.具有强大的耐流能力。
3.具备输入电压异常保护、电池低压保护、过热保护、油门信号丢失保护等多重保护功能。
4.具有普通启动、柔和启动、超柔和启动三种启动模式，兼容固定翼飞机及直升机。
5.可设定油门行程，兼容各种遥控器。
具备平滑、细腻的调速手感，一流的调速线性。
6.最高转速可以达210000 RPM（2极马达）、70000 RPM（6极马达）、35000 RPM（12极马达）。
产品功能简要说明：(黑体字为出厂默认值)1.刹车设定：无刹车/有刹车。
2.电池类型：Lipo（锂电池）/ NiMH（镍氢）。
3.电池低压保护模式：逐渐降低功率/立即关闭输出。
注：低压保护时，将油门摇杆拉到最小油门的位置后即可重新启动马达，但因为此时仍处于低压状况，所以功率输出较小。
4.低压保护阈值：低/中/高。
1)当电池类型设定为Lipo 电池时，电调自动判断锂电节数，低/中/高情况下每节电池的截止电压分别为：2.85V/3.15V/3.3V。
例如使用3节锂电，设定为中截止电压，则低压保护阈值为：3.15*3=9.45V。
2)当电池类型设定为镍氢电池时，低/中/高情况下截止电压为开机时输入电压的0%/50%/65%。
0%意味着不进行低压保护。
例如：使用6节镍氢电池，充满时电压为 1.44*6=8.64V，当设定为中截止电压时，则截止电压阈值为：8.64*50%=4.3V。
5.启动模式：普通/柔和/超柔和启动，马达转速从静止到最高速度的时间分别为300ms/1.5s/3s。
普通启动适用于固定翼，柔和启动/超柔和启动适用于直升机。
HobbyWing Platinum V4系列电调定速设置此教程为好盈官方出品教程；此教程用于指导用户如何使用Platinum V4系列电调的定速功能以及转速标定。
电调定速实现：通过转速标定，建立电机转速-油门值对应曲线，然后将油门值设置为某一固定值，即输出该油门值对应转速，并在电机负载变化时维持该转速不变。
精灵定速与存储定速的区别：在直升机精灵定速模式下，电调在断电以后不会存储电机转速-油门值对应曲线，所以每次电调通电以后，都要执行一遍转速标定，然后才能正常使用定速功能。
由于每次都要重新标定转速，所以便会出现每次标定的结果都会有所不同（主要是受到电池电压和飞机机械结构顺畅度影响）。
同一定速油门值下的主旋翼转速也会有所不同。
在直升机存储定速模式下，电调在转速标定以后会存储电机转速-油门值对应曲线。
所以从其他模式调整到该模式后，首次通电使用时需要执行一次转速标定，以后电调断电并重新上电就不需要再去执行转速标定。
若从存储定速模式调到其他模式并保存，再调回存储定速模式，电调存储的电机转速-油门值对应曲线就被清除，因此就需要再次执行一遍转速标定。
以后保持在存储定速模式下，就会一直执行保存的电机转速-油门值对应曲线，不论更换能力较好还是稍差的同样节数的电池，同一油门值下的转速也是一样的。
（更换不同节数的电池就会有可能改变转速。
）所以，精灵定速适合经常调试飞机的用户，若您的机型，电机，齿比，电池节数都确定的情况下，建议您使用存储定速模式，简单省事。
转速标定：转速标定过程中电调会根据实际输入的电池电压结合电机的实际KV值，自建一个电机转速-油门值对应曲线。
所以，标定时需要电池为满电，大桨螺距为零度。
一般来说，我们的遥控器默认设置的油门曲线与螺距曲线是如图1，2所示的：油门曲线：螺距曲线：图1 图20%油门时，对应负螺距最大，50%油门对应0°螺距，100%油门对应正螺距最大。
转速标定的时候即需要用到50%油门对应0°螺距这一设置。
感谢您购买本产品！无刷动力系统功率强大，错误的使用可能造成人身伤害和设备损坏。
为此，我们强烈建议您在使用设备前仔细阅读本说明书，并严格遵守规定的操作程序。
我们不承担因使用本产品而引起的任何责任，包括但不限于对附带损失或间接损失的赔偿责任；同时，我们不承担因擅自对产品进行修改所引起的任何责任。
我们有权在不经通知的情况下变更产品设计、外观、性能及使用要求。
产品特色：全球首创“锂电平衡放电保护”功能，实时监测每个锂电单体的放电情况，一旦单体达到保护电压阈值即采取相应保护措施，有效防止电池组损坏，降低玩家消费支出（备注：仅“守护神”系列无刷电调具有本功能）首创开机奏乐功能，炫出您的个性。
（选配编程设定卡后，您可以从 15 首乐曲中任选一首写入电子调速器，也可以关闭奏乐功能）采用超低阻抗 PCB（印刷线路板），具有极强的耐电流能力。
电源输入端采用日本名牌超低阻抗大容量电容，大大提升电源稳定性，同时对电池具有保护作用。
具备电压保护/ 过热保护 / 油门信号丢失保护等多重保护功能，有效延长电调使用寿命。
具有普通启动/ 柔和启动 / 超柔和启动三种启动模式，适用于固定翼飞机及直升机。
可设定油门行程，兼容市面上所有遥控器。
具备平滑、细腻的调速手感，一流的调速线性。
微处理器采用独立的稳压IC 供电，而不是从BEC输出取电，具有更好的抗干扰能力，大大降低失控的可能性。
最高转速可以达到210000 RPM（ 2 极马达）、 70000 RPM（6 极马达）、35000 RPM（ 12 极马达）。
具备完整的自主知识产权，产品可持续升级更新，用户更可以享受原厂软件升级服务。
配合小巧易携带的编程设定卡（注：选配件），具有简单直观的界面，使您随时随地修改各项编程参数。
（详见设定卡说明书）模型飞机用无刷电机电子调速器产品规格：飞腾系列Pentium Series电流型号持续瞬时BEC类型BEC电池节数参数锂电平衡重量体积级别输出电流输出锂电镍镉编程放电监测长*宽*高电流(10秒)镍氢功能保护功能12APentium-12A12A15A线性模式5V/1A2-45-12有无12g32*24*8 Pentium-12A-E12A15A线性模式5V/2A2-45-12有无13g32*24*10 18A Pentium-18A18A22A线性模式5V/2A2-45-12有无19g24*45*11 25APentium-25A25A35A线性模式5V/2A2-45-12有无22g24*45*11 Pentium-25A-OPTO25A35A无2-45-12有无21g24*45*11 30A Pentium-30A30A40A线性模式5V/2A2-45-12有无25g24*45*11 Pentium-40A40A55A线性模式5V/3A2-65-18有无33g55*28*12 40A Pentium-40A-OPTO40A55A无2-65-18有无32g55*28*11 Pentium-40A-HV40A55A无2-105-30有无Pentium-60A60A80A线性模式5V/3A2-65-18有无45g56*28*15 60A Pentium-60A-OPTO60A80A无2-65-18有无44g56*28*14 Pentium-60A-HV60A80A无2-105-30有无80APentium-80A80A100A无2-65-18有无95g66*55*18 Pentium-80A-HV80A100A无2-105-30有无110g66*55*18 100APentium-100A100A120A无2-65-18有无66*55*18 Pentium-100A-HV100A120A无2-105-30有无66*55*18守护神系列Guard Series电流型号持续瞬时BEC类型BEC电池节数参数锂电平衡级别输出电流输出锂电镍镉编程放电监测电流(10秒)镍氢功能保护功能18A Guard-18A18A22A线性模式5V/2A2-45-12有有25A Guard-25A25A35A线性模式5V/2A2-45-12有有40A Guard-40A40A55A开关模式5V/3A2-55-15有有60A Guard-60A60A80A开关模式5V/3A2-55-15有有重量体积长*宽*高22g( 不含监测头),7g( 含监测头 )45*24*11 27g( 不含监测头),32g( 含监测头 )45*24*12 35g( 不含监测头),40g( 含监测头 )55*28*15 45g( 不含监测头),50g( 含监测头 )56*28*18神剑系列Sword Series电流型号持续瞬时BEC类型BEC电池节数参数锂电平衡重量体积级别输出电流输出锂电镍镉编程放电监测长*宽*高电流(10秒)镍氢功能保护功能18A Sword-18A18A22A线性模式5V/2A2-45-12有无19g45*24*1125A Sword-25A25A35A线性模式5V/2A2-45-12有无22g45*24*11 Sword-25A-OPTO *25A35A无2-4 5-12有无21g45*24*11* Sword-25-OPTO通常和UBEC组合使用，组合后的重量约为31g**BEC 驱动能力：BEC 驱动能力线性模式 BEC(5V/2A)开关模式BEC （ 5V/3A）2节锂电3节锂电4节锂电 5 节锂电2—5节锂电黑色电源负极 -锂电平衡放电监测保护接口ESC R和锂电池上的平衡充电接口连接O无刷马达TGuard-25A接线示意图：O MElectronic Speed Controller接收机BATTERYBRUSHLESS MOTOR电源正极 +红色锂电平衡放电监测保护接头示意图：各个厂家推出的锂电池配备有不同的平衡充电接口，因此我们提供了两种平衡放电监测保护接头供用户选用：平衡放电监测保护接头（类型一）：平衡放电监测保护接头（类型二）：适用于台湾亚拓等品牌锂电池适用于 Ployquest 、E-tec 、 Thunder Pwer 等品牌锂电池产品功能简要说明：1.刹车设定：无刹车 / 有刹车，出厂默认值为无刹车。

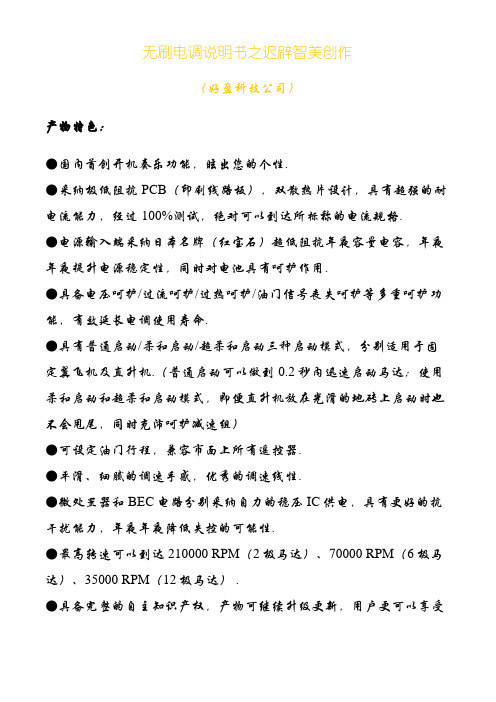

无刷电调说明书之迟辟智美创作（好盈科技公司）产物特色：●国内首创开机奏乐功能，眩出您的个性.●采纳极低阻抗PCB（印刷线路板），双散热片设计，具有超强的耐电流能力，经过100%测试，绝对可以到达所标称的电流规格.●电源输入端采纳日本名牌（红宝石）超低阻抗年夜容量电容，年夜年夜提升电源稳定性，同时对电池具有呵护作用.●具备电压呵护/过流呵护/过热呵护/油门信号丧失呵护等多重呵护功能，有效延长电调使用寿命.●具有普通启动/柔和启动/超柔和启动三种启动模式，分别适用于固定翼飞机及直升机.（普通启动可以做到0.2秒内迅速启动马达；使用柔和启动和超柔和启动模式，即便直升机放在光滑的地砖上启动时也不会甩尾，同时充沛呵护减速组）●可设定油门行程，兼容市面上所有遥控器.●平滑、细腻的调速手感，优秀的调速线性.●微处置器和BEC电路分别采纳自力的稳压IC供电，具有更好的抗干扰能力，年夜年夜降低失控的可能性.●最高转速可以到达210000 RPM（2极马达）、70000 RPM（6极马达）、35000 RPM（12极马达） .●具备完整的自主知识产权，产物可继续升级更新，用户更可以享受原厂软件升级服务.●配合小巧易携带的编程设定卡（选配件），具有简单直观的界面，使您随时随地修改各项编程参数.（详见设定卡说明书）产物规格：接线示意图：产物功能简要说明：1.刹车设定：无刹车/有刹车，出厂默认值为无刹车.2.电池类型：Li-xx（锂电池）/ Ni-xx（镍镉.镍氢）两年夜类电池，默认值为 Li-xx（锂电池）.3.高压呵护模式：降低功率/关闭输出，默认值为降低功率.4.高压呵护阈值：低/中/高，默认值为中截止电压.●当设定使用的是Li-xx 电池，则自动判断锂电颗数，低/中/高情况下每颗电池的截止电压分别为：2.5V/2.75V/3.0V.例如使用3 Cell 锂电，设定为中截止电压，则高压呵护阈值为：2.75X3=8.25V.●当设定使用的是Ni-xx 电池，低/中/高情况截止电压为开机时输入电压的60%/65%/70%.例如：使用6 cell镍氢电池，充饱电时电压为1.44X6=8.64V，当设定为低截止电压时，则截止电压阈值为：8.64X60%=5.2V.5.启动模式：普通/柔和/超柔和启动，默认值为普通启动.普通启动适用于固定翼，柔和启动/超柔和启动适用于直升机; 柔和启动和超柔和启动的初始转速都比力低，从启动到全速分别需要1秒和2秒钟，但启动后若关闭油门，3秒内再次启动时则均以普通模式启动，以免在做一些特技举措飞行时因反应过慢而招致摔机.6.进角：低/中/高，默认值为低进角.一般情况下，低进角可以适应更多的马达，但为提高效率，建议2极马达使用低进角，6极以上马达使用中进角.为提高转速，可以将进角设为高进角，但设为高进角可能会使个别马达转动不正常，所以在设为高进角后，应先在空中进行测试然后再飞行.正常使用开机过程说明:油门行程设定说明:（注意！当第一次使用或电调搭配其他遥控器使用时，均应重新设定油门行程，其他时候则不用）使用遥控器编程设定说明:使用油门设定参数分为四个步伐：一. 进入编程二. 选择设定项三. 选择设定项下的参数值四. 退出刹车关电池类型选NI-CD高压呵护能关则关不能关设成最低值启动用最硬的进角用最小的编程设定示例：（例如将启动模式设定"超柔和启动"，即第5设定项的第3个参数值）。
