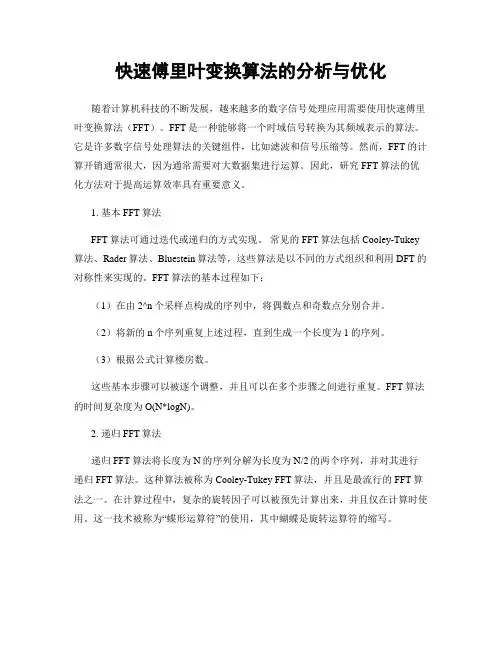

快速傅里叶变换的教学方法探讨

快速傅里叶变换算法的分析与优化随着计算机科技的不断发展，越来越多的数字信号处理应用需要使用快速傅里叶变换算法（FFT）。

FFT是一种能够将一个时域信号转换为其频域表示的算法。

它是许多数字信号处理算法的关键组件，比如滤波和信号压缩等。

然而，FFT的计算开销通常很大，因为通常需要对大数据集进行运算。

因此，研究FFT算法的优化方法对于提高运算效率具有重要意义。

1. 基本FFT算法FFT算法可通过迭代或递归的方式实现。

常见的FFT算法包括Cooley-Tukey 算法、Rader算法、Bluestein算法等，这些算法是以不同的方式组织和利用DFT的对称性来实现的。

FFT算法的基本过程如下：（1）在由2^n个采样点构成的序列中，将偶数点和奇数点分别合并。

（2）将新的n个序列重复上述过程，直到生成一个长度为1的序列。

（3）根据公式计算楼房数。

这些基本步骤可以被逐个调整，并且可以在多个步骤之间进行重复。

FFT算法的时间复杂度为O(N*logN)。

2. 递归FFT算法递归FFT算法将长度为N的序列分解为长度为N/2的两个序列，并对其进行递归FFT算法。

这种算法被称为Cooley-Tukey FFT算法，并且是最流行的FFT算法之一。

在计算过程中，复杂的旋转因子可以被预先计算出来，并且仅在计算时使用。

这一技术被称为“蝶形运算符”的使用，其中蝴蝶是旋转运算符的缩写。

递归FFT算法的优点是由于使用递归，可重用的代码很多，可以为多个不同参数的版本共享，这使得它在多个应用中具有广泛的通用性。

缺点是递归开销很高，因此很难将其应用于大规模数据集的实时应用。

3. 迭代FFT算法迭代FFT算法是一种比递归算法更快的FFT算法，它通过使用迭代而不是递归来降低开销。

迭代FFT算法基于Cooley-Tukey算法，但采用不同的方法组合蝗虫运算符和旋转因子。

在迭代FFT算法中，通过排列采样点分散在各个时间步长内，每个点仅与其一定数量的领域进行计算。

快速傅⾥叶变换（含详细实验过程分析）[实验2] 快速傅⾥叶变换 (FFT) 实现⼀、实验⽬的1、掌握FFT 算法和卷积运算的基本原理；2、掌握⽤C 语⾔编写DSP 程序的⽅法；3、了解利⽤FFT 算法在数字信号处理中的应⽤。

⼆、实验设备 1. ⼀台装有CCS 软件的计算机； 2. DSP 实验箱的TMS320C5410主控板； 3. DSP 硬件仿真器。

三、实验原理（⼀）快速傅⾥叶变换傅⾥叶变换是⼀种将信号从时域变换到频域的变换形式，是信号处理的重要分析⼯具。

离散傅⾥叶变换（DFT ）是傅⾥叶变换在离散系统中的表⽰形式。

但是DFT 的计算量⾮常⼤， FFT 就是DFT 的⼀种快速算法, FFT 将DFT 的N 2步运算减少⾄ ( N/2 )log 2N 步。

离散信号x(n)的傅⾥叶变换可以表⽰为∑=-=10][)(N N nk N W n x k X ， Nj N e W /2π-=式中的W N 称为蝶形因⼦，利⽤它的对称性和周期性可以减少运算量。

⼀般⽽⾔，FFT 算法分为时间抽取（DIT ）和频率抽取（DIF ）两⼤类。

两者的区别是蝶形因⼦出现的位置不同，前者中蝶形因⼦出现在输⼊端，后者中出现在输出端。

本实验以时间抽取⽅法为例。

时间抽取FFT 是将N 点输⼊序列x(n) 按照偶数项和奇数项分解为偶序列和奇序列。

偶序列为：x(0), x(2), x(4),…, x(N-2)；奇序列为：x(1), x(3), x(5),…, x(N-1)。

这样x(n) 的N 点DFT 可写成：()()∑++∑=-=+-=12/0)12(12/02122)(N n kn NN n nkNW n x Wn x k X考虑到W N 的性质，即2/)2//(22/)2(2][N N j N j N W e e W ===--ππ因此有：()()∑++∑=-=-=12/02/12/02/122)(N n nkN k NN n nkN W n x WWn x k X或者写成：()()12()kN X k X k W X k =+由于X 1(k) 与X 2(k) 的周期为N/2，并且利⽤W N 的对称性和周期性，即：kNNkNWW-=+2/可得：()()12(/2)kNX k N X k W X k+=-对X1(k) 与X2(k)继续以同样的⽅式分解下去，就可以使⼀个N点的DFT最终⽤⼀组2点的DFT来计算。

快速傅里叶变换的基本思路和原理一、引言快速傅里叶变换（FFT）是一种高效的算法，用于计算离散傅里叶变换（DFT）及其逆变换。

它通过将DFT计算中的复杂度从O(N^2)降低到O(N log N)，极大地提高了计算效率，成为信号处理、图像处理、通信等领域中的重要工具。

本文将介绍快速傅里叶变换的基本思路和原理，主要包括分治策略、递归实施、周期性和对称性、蝶形运算、高效算法等方面。

二、分治策略快速傅里叶变换的基本思路是将原问题分解为若干个子问题，通过对子问题的求解，逐步递归地得到原问题的解。

这种分治策略的思想来源于算法设计中的“分而治之”原则，即将一个复杂的问题分解为若干个较小的、简单的问题来处理。

在FFT中，分治策略将DFT的计算过程分为多个步骤，逐步简化问题规模，最终实现高效的计算。

三、递归实施递归是实现分治策略的一种常用方法。

在快速傅里叶变换中，递归地实施分治策略，将问题规模不断缩小，直到达到基本情况（通常是N=1或2），然后逐步推导到原问题。

递归实施使得FFT算法的代码简洁明了，易于实现和理解。

同时，递归也使得算法能够利用计算机的存储器层次结构，将计算过程中的中间结果存储起来，避免重复计算，进一步提高计算效率。

四、周期性和对称性在快速傅里叶变换中，利用了离散傅里叶变换的周期性和对称性。

周期性是指DFT的结果具有周期性，即对于输入序列x[n]，其DFT的结果X[k]具有N的周期性。

对称性是指DFT的结果具有对称性，即对于输入序列x[n]，其DFT的结果X[k]具有对称性。

这些性质在FFT算法中得到了广泛应用，它们有助于简化计算过程，提高计算效率。

例如，在蝶形运算中，利用周期性和对称性可以避免某些不必要的计算，从而减少运算量。

五、蝶形运算蝶形运算是快速傅里叶变换中的基本运算单元。

它利用离散傅里叶变换的周期性和对称性，将多个复数相加和相乘组合在一起，形成一个类似蝴蝶形状的运算流程。

蝶形运算的复杂度为O(log N)，是实现快速傅里叶变换的关键步骤之一。

fft课程设计一、教学目标本课程的教学目标是让学生掌握快速傅里叶变换（FFT）的基本原理和应用方法。

具体包括以下三个方面：1.知识目标：学生需要了解FFT的基本概念、原理和算法，理解FFT在信号处理、图像处理等领域的应用。

2.技能目标：学生能够运用FFT对实际问题进行分析和解决，具备使用FFT进行数据处理和分析的能力。

3.情感态度价值观目标：培养学生对科学研究的兴趣和热情，使学生认识到FFT在现代科技发展中的重要性，培养学生的创新意识和团队合作精神。

二、教学内容本课程的教学内容主要包括以下几个部分：1.FFT的基本概念：介绍FFT的定义、特点和应用领域，使学生了解FFT在信号处理、图像处理等领域的基本作用。

2.FFT的原理：讲解FFT的基本算法，包括DFT、FFT的计算过程，让学生理解FFT的实现原理。

3.FFT的应用：通过具体案例分析，使学生掌握FFT在信号处理、图像处理等领域的应用方法。

4.FFT的优化：介绍FFT的算法优化方法，让学生了解如何提高FFT的计算效率。

三、教学方法为了实现本课程的教学目标，将采用以下几种教学方法：1.讲授法：通过讲解FFT的基本概念、原理和应用，使学生掌握FFT的基本知识。

2.案例分析法：通过分析具体案例，让学生了解FFT在实际问题中的应用方法。

3.实验法：安排实验课程，让学生动手实践，加深对FFT的理解和运用能力。

4.小组讨论法：学生进行小组讨论，培养学生的团队合作精神和创新能力。

四、教学资源为了支持本课程的教学内容和教学方法，将准备以下教学资源：1.教材：选择合适的教材，为学生提供系统的学习资料。

2.参考书：提供相关领域的参考书籍，丰富学生的知识体系。

3.多媒体资料：制作PPT、视频等多媒体资料，增强课堂教学的趣味性和生动性。

4.实验设备：准备计算机、信号发生器等实验设备，为学生提供实践操作的机会。

五、教学评估本课程的评估方式包括以下几个方面：1.平时表现：通过观察学生在课堂上的参与程度、提问回答等情况，评估学生的学习态度和理解能力。

数字信号处理中的快速傅里叶变换快速傅里叶变换（Fast Fourier Transform, FFT）是数字信号处理中一种重要的算法，用于将时域信号转换为频域信号。

通过将信号分解成不同频率的正弦和余弦波，可以提取出信号的频谱信息，进而进行频域分析和滤波等操作。

本文将介绍快速傅里叶变换的原理、算法流程以及在数字信号处理中的应用。

一、快速傅里叶变换的原理快速傅里叶变换是以傅里叶变换为基础的一种高效的算法。

傅里叶变换是将一个周期函数（或有限长的信号）分解成若干个不同频率的正弦和余弦波的叠加。

这些正弦和余弦波的频率和振幅反映了原始信号的频谱特征。

传统的傅里叶变换算法复杂度较高，难以在实时信号处理中应用。

而快速傅里叶变换通过巧妙地利用信号的对称性和周期性，将传统傅里叶变换的复杂度从O(n^2)降低到O(nlogn)，大大提高了计算效率。

二、快速傅里叶变换的算法流程快速傅里叶变换算法采用分治法的思想，将信号逐步分解成更小的子问题，并通过递归地计算子问题的频域结果来获得最终的结果。

其算法流程如下：1. 输入原始信号，设信号长度为N。

2. 如果N为1，则直接返回原始信号。

3. 将原始信号分为偶数项和奇数项两部分。

4. 对偶数项序列进行快速傅里叶变换，得到频域结果D1。

5. 对奇数项序列进行快速傅里叶变换，得到频域结果D2。

6. 根据傅里叶变换的性质，将D1和D2组合成整体的频域结果，得到最终结果。

7. 返回最终结果。

三、快速傅里叶变换在数字信号处理中的应用1. 频谱分析：快速傅里叶变换可以将信号从时域转换到频域，通过分析信号的频谱特征，可以提取信号的频率成分，并得到各频率成分的振幅和相位信息。

在音频、图像处理等领域，频谱分析是常见的操作，可以实现音乐信号的频谱可视化、图像去噪和图像压缩等任务。

2. 滤波操作：快速傅里叶变换可以将信号转换到频域后进行滤波操作。

在通信系统中，为了提高信号抗干扰能力和传输效率，通常使用滤波器对信号进行处理。

实验二快速傅立叶变换一、实验目的1．学习和掌握快速傅立叶变换（FFT）的实现过程和编程技术2．运用FFT分析正弦信号的频谱3．测试FFT的运算时间，比较FFT与DFT的运算速度，获得对FFT“快速”的感性认识。

4．锻炼和提高数字信号处理的程序设计和调试能力。

二、实验原理与方法FFT并不是与DFT不同的另一种变换，而是为了减少DFT运算次数的一种快速算法。

它是对DFT 变换式进行一次次分解，使其成为若干小点数的组合，从而减少运算量。

常用的FFT是以2为基数的，其长度N=2M。

它的效率高，程序简单，使用非常方便，当要变换的序列长度不等于2的整数次方时，为了使用以2为基数的FFT，可以用末尾补零的方法，使其长度延长至2的整数次方。

本实验运用时间抽取基2 FFT，其原理、信号流图和运算过程可参阅课堂笔记、教材和其它教科书。

FFT的实现要比DFT复杂，通常采用三个嵌套循环来实现。

最外面的循环是分级循环，N=2M 点的FFT分为M级计算。

中间一层是分组循环，一级内蝶形系数W k相同的蝶形构成一组。

最内层为蝶形计算的循环，一组内不同输入数据的蝶形逐个计算。

编程时要注意各级蝶形组之间的间隔、组内蝶形之间间隔、以及系数W k变化。

有不少书中有FFT程序可供参考，但要注意理解和弄懂，不可一味照搬，要尽量自己去编。

三、实验内容1．设计说明编制时间抽取基2 FFT程序计算前面DFT程序分析过的正弦信号，与DFT计算的结果进行比较，以验证所编程序的正确性。

FFT为复数运算，若用实数运算来实现，需要设置两个数组来存放输入输出数据。

其中一个用于存放数据的实部，另一个存放数据的虚部。

正弦输入信号为实数，则令其虚部为零。

同样，碟形运算也要化成实数来进行，分别算出实部和虚部。

当然也可以直接用复数数组和语句实现。

程序设计的难点和重点在于要合理安排和正确设置碟形运算的分级循环、级内分组循环和组内分碟形循环。

要注意乘法系数W N k的变化以及各循环变量的变化和调整。

knN W N N第四章 快速傅里叶变换有限长序列可以通过离散傅里叶变换(DFT)将其频域也离散化成有限长 序列.但其计算量太大,很难实时地处理问题,因此引出了快速傅里叶变换 (FFT). 1965 年，Cooley 和 Tukey 提出了计算离散傅里叶变换（DFT ）的快 速算法，将 DFT 的运算量减少了几个数量级。

从此，对快速傅里叶变换（FFT ） 算法的研究便不断深入，数字信号处理这门新兴学科也随 FFT 的出现和发 展而迅速发展。

根据对序列分解与选取方法的不同而产生了 FFT 的多种算 法，基本算法是基２DIT 和基２DIF 。

FFT 在离散傅里叶反变换、线性卷积 和线性相关等方面也有重要应用。

快速傅里叶变换（FFT ）是计算离散傅里叶变换（DFT ）的快速算法。

DFT 的定义式为N −1X (k ) = ∑ x (n )W NR N (k )n =0在所有复指数值 W kn 的值全部已算好的情况下，要计算一个 X (k ) 需要 N 次复数乘法和 N －1 次复数加法。

算出全部 N 点 X (k ) 共需 N 2次复数乘法和 N ( N − 1) 次复数加法。

即计算量是与 N 2成正比的。

FFT 的基本思想：将大点数的 DFT 分解为若干个小点数 DFT 的组合， 从而减少运算量。

W N 因子具有以下两个特性，可使 DFT 运算量尽量分解为小点数的 DFT运算：（1） 周期性：( k + N ) nN= W kn= W ( n + N ) k（2） 对称性：W( k + N / 2 )= −W kNN利用这两个性质，可以使 DFT 运算中有些项合并，以减少乘法次数。

例子：求当N＝4 时，X(2)的值4 NNN3∑44444X (2) = n =0x (n )W 2 n = x (0)W 0 + x (1)W 2 + x (2)W 4 + x (3)W 6= [ x (0) + x (2)]W 0 + [ x (1) + x (3)]W 2(周期性)4＝[ x (0) + x (2)]－[ x (1) + x (3)]W 04(对称性)通过合并，使乘法次数由 4 次减少到 1 次，运算量减少。

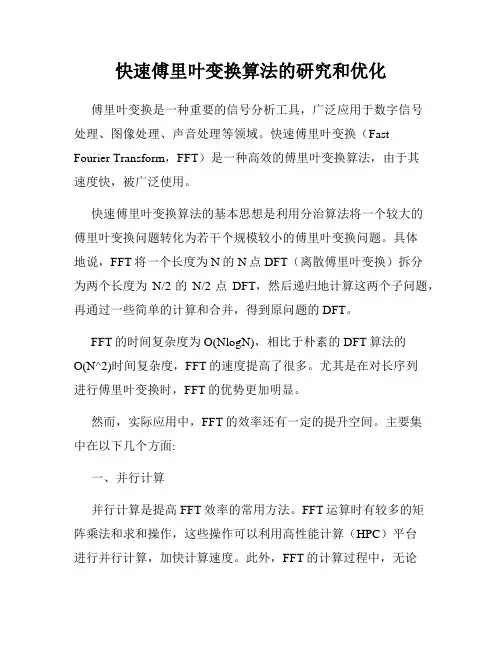

快速傅里叶变换算法的研究和优化傅里叶变换是一种重要的信号分析工具，广泛应用于数字信号处理、图像处理、声音处理等领域。

快速傅里叶变换（Fast Fourier Transform，FFT）是一种高效的傅里叶变换算法，由于其速度快，被广泛使用。

快速傅里叶变换算法的基本思想是利用分治算法将一个较大的傅里叶变换问题转化为若干个规模较小的傅里叶变换问题。

具体地说，FFT将一个长度为N的N点DFT（离散傅里叶变换）拆分为两个长度为N/2的N/2点DFT，然后递归地计算这两个子问题，再通过一些简单的计算和合并，得到原问题的DFT。

FFT的时间复杂度为O(NlogN)，相比于朴素的DFT算法的O(N^2)时间复杂度，FFT的速度提高了很多。

尤其是在对长序列进行傅里叶变换时，FFT的优势更加明显。

然而，实际应用中，FFT的效率还有一定的提升空间。

主要集中在以下几个方面:一、并行计算并行计算是提高FFT效率的常用方法。

FFT运算时有较多的矩阵乘法和求和操作，这些操作可以利用高性能计算（HPC）平台进行并行计算，加快计算速度。

此外，FFT的计算过程中，无论是分治还是归并，都是一个自底向上的过程，可以使用多核处理器并行计算，提高计算效率。

二、优化乘法FFT的计算过程中需要频繁进行乘法操作，乘法次数是算法的瓶颈之一。

因此，针对FFT中的乘法操作，研究者提出了多种优化策略，如KARATSUBA乘法、TOOM-COOK乘法、NTT（快速数论变换）等。

这些优化算法的精髓在于减少乘法次数，从而提高计算速度。

三、内存访问优化FFT的计算过程中涉及到较多的内存访问，内存访问成为算法速度的另一个瓶颈。

优化内存访问可以基于算法本身，在保证正确性的前提下，尽可能减少存储器的访问次数，提高内存访问效率。

同时，可以使用先进的计算机体系结构、缓存技术等，优化内存访问效率。

四、算法改进针对不同的应用场景，研究者陆续提出了一些改进的FFT算法。

如压缩快速傅里叶变换（CFFT）、三步快速傅里叶变换（TFFT）等。
