第七章摩擦轮与带传动

精密机械设计考试重点整理第二章工程材料和热处理低碳钢：含碳≤0.25% 中碳钢：含碳0.25%~0.60% 高碳钢：含碳＞0.60%第四节钢的热处理（P23）普通热处理：退火、正火、淬火、回火表面热处理：表面淬火、化学热处理第四章平面机构的结构分析机构是按一定方式联接的构件组合体。

使两构件直接接触，而又能产生一定相对运动的联接（可动联接）称为运动副。

点接触或线接触的运动副成为高副；面接触的运动副称为低副。

机构运动简图的画法（P67例题4-1）第四节平面机构的自由度构件所具有的独立运动数目称为自由度，做平面运动的自由构件具有三个自由度。

机构自由度计算公式F=3n-2P L-P H自由度等于1的机构，在具有一个原动件时运动是确定的。

机构自由度、原动件数目与机构运动之间的关系：①当F≤0时，构件间不可能具有相对运动；②当F＞0时，原动件数大于机构自由度，机构会遭到损坏；原动件数小于机构自由度，机构运动不确定；③只有当原动件数等于机构自由度时，机构才具有确定的运动。

计算机构自由度时应注意的事项：（P69）①复合铰链：在同一轴线上有两个以上的构件用转动副联接时，则形成复合铰链。

若有m个构件用复合铰链联接时，则应含有（m-1）个转动副。

②局部自由度：在有些机构中，某些构件所产生的局部运动并不影响其他构件的运动，把这些构件所产生的这种局部运动的自由度称为局部自由度。

③虚约束：在机构中，有些运动副的约束可能与其他运动副的约束重复，因而这些约束对机构的运动实际上并无约束作用，这类约束称为虚约束。

第五节平面机构的组成原理和结构分析高副低代（P71）（什么是高副低代？怎么样代？特殊情况？）不能再拆的最简单的自由度为零的构件称为组成机构的基本杆组。

由二个构件三个低副组成，称之为Ⅱ级杆组，是应用最广的杆组。

平面机构的结构分析（P74）第五章平面连杆机构平面连杆机构是由若干刚性构件用低副（回转副、移动副）联接而成的一种机构，主要作用是用来传递运动、放大位移或改变位移的性质。

2023精密机械设计(庞振基黄其圣著)课后答案精密机械设计(庞振基黄其圣著)内容简介前言基本物理量符号表绪论第一章精密机械设计的基础知识第一节概述第二节零件的工作能力及其计算第三节零件与机构的误差估算和精度第四节工艺性第五节标准化、系列化、通用化第六节零件的设计方法及其发展思考题及习题第二章工程材料和热处理第一节概述第二节金属材料的力学性能第三节常用的工程材料第四节钢的热处理第五节表面精饰第六节材料的选用原则思考题及习题第三章零件的几何精度第一节概述第二节极限与配合的基本术语和定义第三节光滑圆柱件的极限与配合及其选择第四节形状与位置公差及其选择第五节表面粗糙度及其选择思考题及习题第四章平面机构的结构分析第一节概述第二节运动副及其分类第三节平面机构的运动简图第四节平面机构的自由度第五节平面机构的组成原理和结构分析思考题及习题第五章平面连杆机构第一节概述第二节铰链四杆机构的基本型式及其演化第三节平面四杆机构曲柄存在的条件和几个基本概念第四节平面四杆机构的设计思考题及习题第六章凸轮机构第一节概述第二节从动件常用运动规律第三节图解法设计平面凸轮轮廓第四节解析法设计平面凸轮轮廓第五节凸轮机构基本尺寸的确定思考题及习题第七章摩擦轮传动和带传动第一节概述第二节磨擦轮传动第三节磨擦无级变速器第四节带传动第五节同步带传动第六节其它带传动简介思考题及习题第八章齿轮传动第一节概述第二节齿廓啮合基本定律第三节渐开线齿廓曲线第四节渐开线齿轮各部分的名称、符号和几何尺寸的计算第五节渐开线直齿圆柱齿轮传动第六节渐开线齿廓的切制原理、根切和最少齿数第七节变位齿轮第八节斜齿圆柱齿轮传动第九节齿轮传动的失效形式和材料第十节圆柱齿轮传动的强度计算第十一节圆锥齿轮传动第十二节蜗杆传动第十三节轮系第十四节齿轮传动精度第十五节齿轮传动的空回第十六节齿轮传动链的设计思考题及习题第九章螺旋传动第一节概述第二节滑动螺旋传动第三节滚珠螺旋传动第四节静压螺旋传动简介思考题及习题第十章轴、联轴器、离合器第一节概述第二节轴第三节联轴器第四节离合器思考题及习题第十一章支承第一节概述第二节滑动摩擦支承第三节滚动摩擦支承第四节弹性摩擦支承第五节流体摩擦支承及其它形式支承第六节精密轴承思考题及习题第十二章直线运动导轨第一节概述第二节滑动摩擦导轨第三节滚动摩擦导轨第四节弹性摩擦导轨第五节静压导轨简介思考题及习题第十三章弹性元件第一节概述第二节弹性元件的基本特性第三节螺旋弹簧第四节游丝第五节片簧第六节热双金属弹簧第七节其它弹性元件简介思考题及习题第十四章联接第一节概述第二节机械零件的联接第三节机械零件与光学零件的联接思考题及习题第十五章仪器常用装置第一节概述第二节微动装置第三节锁紧装置第四节示数装置第五节隔振器思考题及习题第十六章机械的计算机辅助设计第一节概述第二节计算机辅助设计系统的原理与构成第三节表格和线图的处理第四节机械优化设计第五节设计举例思考题及习题参考文献精密机械设计(庞振基黄其圣著)目录本书对精密机械及仪器仪表中常用机构和零部件的工作原理、适用范围、结构、设计计算方法，以及工程材料、零件几何精度的基础知识等诸方面均作了较为详细的阐述。

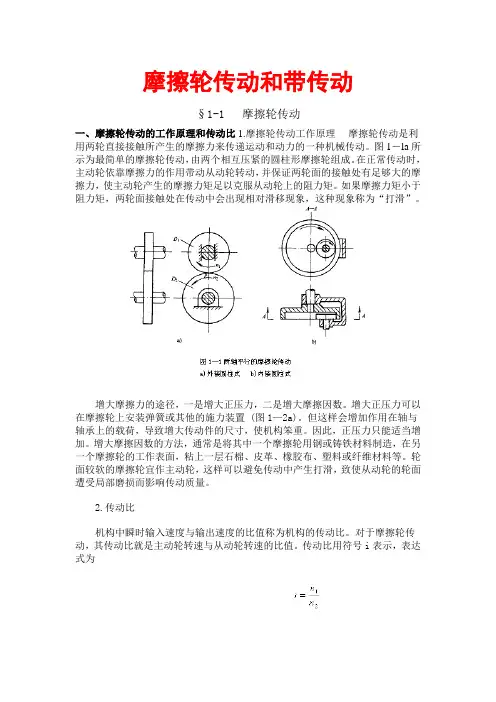

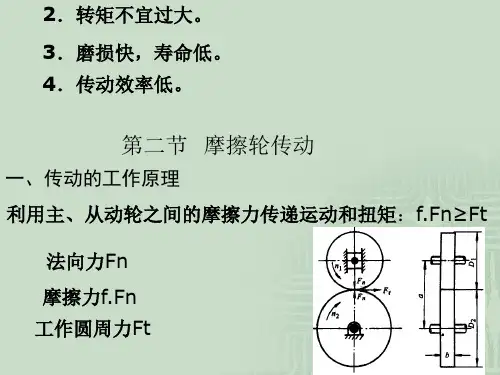

摩擦轮传动和带传动§1-1 摩擦轮传动一、摩擦轮传动的工作原理和传动比1.摩擦轮传动工作原理摩擦轮传动是利用两轮直接接触所产生的摩擦力来传递运动和动力的一种机械传动。

图1―la所示为最简单的摩擦轮传动，由两个相互压紧的圆柱形摩擦轮组成。

在正常传动时，主动轮依靠摩擦力的作用带动从动轮转动，并保证两轮面的接触处有足够大的摩擦力，使主动轮产生的摩擦力矩足以克服从动轮上的阻力矩。

如果摩擦力矩小于阻力矩，两轮面接触处在传动中会出现相对滑移现象，这种现象称为“打滑”。

增大摩擦力的途径，一是增大正压力，二是增大摩擦因数。

增大正压力可以在摩擦轮上安装弹簧或其他的施力装置 (图1—2a)。

但这样会增加作用在轴与轴承上的载荷，导致增大传动件的尺寸，使机构笨重。

因此，正压力只能适当增加。

增大摩擦因数的方法，通常是将其中一个摩擦轮用钢或铸铁材料制造，在另一个摩擦轮的工作表面，粘上一层石棉、皮革、橡胶布、塑料或纤维材料等。

轮面较软的摩擦轮宜作主动轮，这样可以避免传动中产生打滑，致使从动轮的轮面遭受局部磨损而影响传动质量。

2.传动比机构中瞬时输入速度与输出速度的比值称为机构的传动比。

对于摩擦轮传动，其传动比就是主动轮转速与从动轮转速的比值。

传动比用符号i表示，表达式为(1-1)式中 nl――主动轮转速，r/min;nz——从动轮转速，r/min。

如图1―la所示，传动时如果两摩擦轮在接触处P点没有相对滑移，则两轮在p点处的线速度相等，即v1=v2。

因为 v1= ()v2= ()所以或由此可知:两摩擦轮的转速之比等于它们直径的反比。

与式 (1-1) 比较，得（1-2）式中主动轮直径，mm;从动轮直径，mm二、摩擦轮传动的特点与其他传动相比较，摩擦轮传动具有下列特点:1．结构简单，使用维修方便，适用于两轴中心距较近的传动。

2．传动时噪声小，并可在运转中变速、变向。

3．过载时，两轮接触处会产生打滑，因而可防止薄弱零件的损坏，起到安全保护作用。
