摩擦轮传动带和带传动

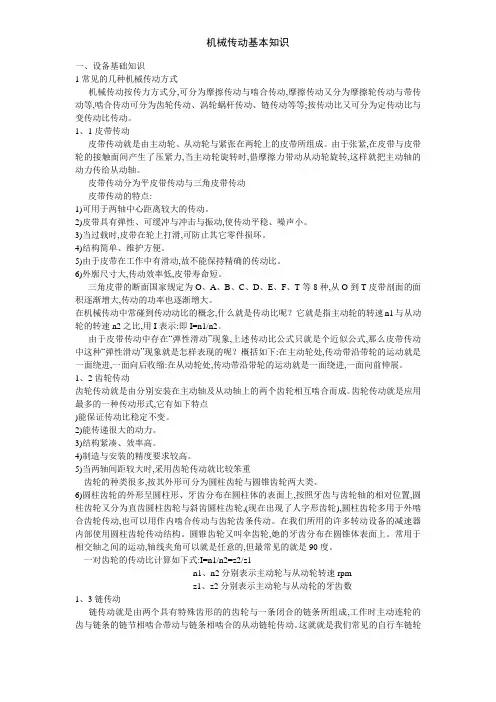

机械传动基础知识机械传动机构，可以将动力所提供的运动的方式、方向或速度加以改变，被人们有目的地加以利用。

机械传动有多种形式,主要可分为两类：①靠机件间的摩擦力传递动力和运动的摩擦传动，包括带传动、绳传动和摩擦轮传动等。

摩擦传动容易实现无级变速,大都能适应轴间距较大的传动场合,过载打滑还能起到缓冲和保护传动装置的作用，但这种传动一般不能用于大功率的场合，也不能保证准确的传动比。

②靠主动件与从动件啮合或借助中间件啮合传递动力或运动的啮合传动，包括齿轮传动、链传动、螺旋传动和谐波传动等。

啮合传动能够用于大功率的场合，传动比准确，但一般要求较高的制造精度和安装精度。

机器的种类很多。

它们的外形、结构和用途各不相同，有其个性，也有其共性。

我们将机器认真研究分析以后，可以看出，有些机器是可以将其他形式的能转变为机械能的，如电动机、汽油机、蒸汽轮机，这类机器叫做原动机；有些机器是需要原动机带动才能运转工作的，如车床、打米机、水泵，这类机器叫做工作机。

把运动从原动机传递到工作机，把运动从机器的这部分机件传递到那一部分机件叫做传动。

传动的方式很多，有机械传动，也有液压、气压传动以及电气传动。

工作机一般都要靠原动机供给一定形式的能量，但是，把原动机和工作机直接连接起来的情况很少，往往需要在二者之间加入传递动力或改变运动状态的传动装置：（1）工作机所需要的速度一般与原动机的最优速度不相符合。

（2）很多工作机都需要根据生产要求进行速度调整，但是依靠原动机的速度来达到这一目的是不经济的，也不可能。

（3）在有些情况下，需要用一台原动机带动若干个工作速度不同的工作机。

（4）为了安全及维护方便，或因机器的外廓尺寸受到限制等原因，不能将原动机和工作机直接连接在一起。

无级变速指可以连续获得变速范围内任何传动比的变速系统。

通过无级变速可以得到传动系与发动机工况的最佳匹配。

常见的无级变速器有液力机械式无级变速器和金属带式无级变速器（VDT-CVT）。

传动的分类及特点传动：利用构件或机构把动力从机器的一部分传递到另一部分。

注：表中符号+、++、+++分别表示性能尚可、好和很好。

1、V带（三角带）规格型号：普通V带型号：Y、Z、A、B、C、D、E窄V带型号：SPZ、SPA、SPB、SPC有效宽度制窄V带：9N（3V）、15N（5V）、25N（8V）一般V带的规格型号包括：带型号与带的周长两部分。

如：B1220——B型带长度1220mm。

2、链传动是属于具有中间挠性的啮合传动，它兼有齿轮传动和带传动的一些特点。

与齿轮传动相比，链传动的制造与安装精度要求较低；链轮齿受力情况较好，承载能力较大；有一定的缓冲和减振性能；中心距或大而结构轻便。

与磨擦型带传动相比，链传动的平均传动比准确；传动效率稍高；链条对轴的拉力较小；同样使用条件下，结构尺寸更为紧凑；此外链条的磨损伸长比较缓慢，张紧调节工作时较小，并且能在恶劣环境条件下工作。

链传动的缺点：不能保持瞬时传动比恒定；工作时有噪声；磨损后易发生跳齿；不适用于空间限制要求中心距小以及急速反向传动的场合。

链条按用途可分为：传动链、输送链、起重链。

滚子链链节的计算方法：链号数乘以25.4mm/16，就是该型号链条的米制节距值。

链号中的后缀有A、B两种。

表示两个系列，A系列起源于美国流行于全世界，B系列起源于英国，主要流行于欧洲。

滚子链规格型号的表示法：08A -1 -88 GB/T1243-19973、齿轮传动特点：1）瞬时传动比恒定。

2）传动比范围大，可用于减速或增速。

3）速度（指节圆圆周速率）和传递功率的范围大，可用于高速（ν＞40m/s）、中速和低速（ν＜25m/s＝的传动；功率可从小于1W到105Kw。

4）传动效率高，一对高精度的渐开线圆柱齿轮，效率可达99%以上。

5）结构紧凑，适用于近距离传动。

6）制造成本较高，某些具有特殊齿形或精度很高的齿轮，因需要专用或高精度的机床、刀具和量仪等，故制造工艺复杂，成本高。

各种轴结构改错题⽬轴结构改错题⽬：3、图⽰为⼀⽤对圆锥滚⼦轴承外圈窄边相对安装的轴系结构。

请按⽰例①所⽰，指出图中的其他结构错误（不少于7处）（7分）（注：润滑⽅式、倒⾓和圆⾓忽略不计。

）例①——缺少调整垫⽚[解]⑴——缺少调整垫⽚⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同⼀⾓度上⑷——键槽处表达不正确（应该局部剖视）⑸——端盖孔与轴径间⽆间隙⑹——多⼀个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧⽆轴向定位⑼——轴承安装⽅向不对⑽——轴承外圈定位超⾼⑾——轴与轴承端盖相碰4、请说明图⽰轴系结构中⽤数字标出位置的错误（不合理）的原因。

（5分）⑴——轴肩的⾼度超出了轴承内圈的外径；⑵——轴段的长度应该⼩于轮毂的宽度；⑶——螺纹轴段缺少螺纹退⼑槽；⑷——键槽应该与中间部位的键槽在同⼀母线上布置；⑸——键的长度应该⼩于轴段的长度。

轴结构常见错误总结㈠、轴本⾝的常见结构错误：⑴、必须把不同的加⼯表⾯区别开来；⑵、轴段的长度必须⼩于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。

㈡、轴承安装的常见错误：⑴、⾓接触轴承和圆锥滚⼦轴承①、⼀定要成对使⽤；②、⽅向必须正确，必须正装或反装；③、外圈定位（固定）边⼀定是宽边。

⑵、轴承内外圈的定位必须注意内外圈的直径尺⼨问题①、内圈的外径⼀定要⼤于固定结构的直径；②、外圈的内径⼀定要⼩于固定结构的直径。

⑶、轴上如有轴向⼒时，必须使⽤能承受轴向⼒的轴承。

⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。

㈢、键槽的常见错误：⑴、同⼀轴上所有键槽应在⼀个对称线上；⑵、键槽的长度必须⼩于轴段的长度；⑶、半圆键不⽤于传动零件与轴的连接。

㈣、轴承端盖的常见错误⑴、对于⾓接触和圆锥滚⼦轴承，轴承端盖⼀定要顶在轴承的⼤端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。

㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退⼑槽;⑵、紧定螺钉应该拧⼊轴上被联接零件,端部应顶在轴上;⑶、螺纹联接应保证安装尺⼨;⑷、避免螺纹联接件承受附加弯矩。

机械传动机械传动的目的：1，传递能量和能量的分配；2，转速的改变；3，运动形式的改变(如回转运动改变为往复运动)。

传动的分类：分为机械传动、流体传动和电传动。

机械传动分为啮合传动和摩擦传动；流体传动分为液压传动和气压传动。

以下是产品设计中最常见的几种传动方式。

1．摩擦轮传动。

摩擦轮传动分为：圆柱摩擦轮传动；圆锥摩擦轮传动；平盘摩擦轮传动。

圆柱摩擦轮传动又分圆柱平摩擦轮传动和圆柱槽摩擦轮传动。

摩擦轮传动的优点：1；由于摩擦轮轮面没有轮齿，所制造简单，而且工作时不会发生类似齿轮节距误差所引起的周期性冲击，因而运动平稳，噪声小。

2；过载时发生打滑，故能防止机器中重要零件的损坏。

3；能无级地改变传动比等。

主要缺点：1；效率较低。

2；当传递同样大的功率时，轮廓尺寸和作用在轴与轴承上的载荷都比齿轮传动大。

3；不能传递很大的功率。

4；不能保持准确的传动比。

5；干摩擦时磨损大、寿命短。

6；必须采用压紧装置等。

设计时注意要点：1；两旋转轴位置关系的精度要求要高。

2；预紧力与负载之间的关系要计算准确。

3；为了提高表面的摩擦力，接触面光洁度做得低点。

2．带传动。

带传动根据带的截面形状不同，可分为平带传动、V带传动、同步带传动、多楔带传动等。

传动形式分为开口传动、交叉传动、半交叉传动、张紧轮传动。

带传动的优点：1；能缓和载荷冲击。

2；运行平稳，噪声小。

3；制造和安装精度要求不高。

4；过载时将引起带在带轮上打滑，因而可防止其他零件的损坏。

5；可增加带长以适应中心距较大的工作条件。

带传动的缺点：1；有弹性滑动和打滑，使效率降低和不能保持准确的传动比，(同步带传动除外)。

2；传递同样大的圆周力时，啮合传轮廓尺寸和轴上的压力比动大。

3；带寿命较短。

设计时注意要点：1；多楔带和V型带传动时，两轮的对应槽要在一直线上。

2；多楔带和V型带传动时，两轮旋转轴要平行。

3；皮轮轮直径不能过小，以免减短皮带使用寿命。

4；皮带包角不能过小，以免皮带打滑。

机械原理机器是由原动部分、传动部分、执行部分和控制部分组成。

传动部分是将原动部分的运动和动力传递给工作部分的中间装置，应用的主要传动方式有机械传动、液压传动、电气传动和气动传动。

机械传动是最基本的传动方式，按其传递运动和动力的方式分为摩擦传动和啮合传动两类。

机械传动的常用类型如下：摩擦轮传动摩擦传动带传动圆柱齿轮传动机械传动齿轮传动圆锥齿轮齿轮齿条传动啮合传动蜗杆传动螺旋传动链传动㈠齿轮传动1. 类型和特点齿轮传动是指利用主从两齿轮轮齿的相互啮合来传递运动和动力的传动机构，用以改变机构的速比及运动方向。

齿轮传动是机械传动中最主要的一类传动，型式很多，应用广泛。

可以按不同的方法进行分类：根据齿轮传动轴的相对位置可分为两轴平行、两轴相交、两轴交叉的齿轮传动。

根据牙齿排列方向分有直齿、斜齿、人字齿齿轮传动。

根据齿轮啮合方式分有外啮合齿轮传动、内啮合齿轮传动、齿轮齿条啮合传动。

根据轮齿的齿廓曲线不同分为渐开线齿轮传动、摆线齿轮传动、圆弧齿轮传动。

齿轮传动的主要特点有：⑴效率高。

在常用的机械传动中，以齿轮传动的效率为最高，如一级圆柱齿轮传动的效率可达99％，这对大功率传动十分重要。

⑵结构紧凑。

在同样的使用条件下，齿轮传动所需的空间尺寸一般较小。

⑶工作可靠，寿命长。

设计制造正确合理，使用维护良好的齿轮传动，工作可靠，寿命长达一、二十年，这也是其它机械传动所不能比拟的。

这对在矿井内工作的机器尤为重要：⑷传动比稳定。

齿轮传动获得广泛的应用，也就是因其具有这一特点。

但是齿轮传动的制造及安装精度要求高，价格较贵，且不宜用于传动距离过大的场合。

齿轮传动可做成开式、半开式及闭式。

齿轮传动没有防尘罩或机壳，齿轮完全暴露在外边，这叫开式齿轮传动。

这种传动不仅外界杂物极易侵人，而且润滑不良，轮齿容易磨损，故只宜用于低速传动。

当齿轮传动装有筒单的防护罩，有时还把大齿轮部分地浸入油池中，则称为半开式齿轮传动。

它的工作条件虽有改善，但仍不能做到严密防止外界杂物侵入，润滑条件也不算最好。

轴承改错题口诀轴承改错归纳1.指出下图中的结构错误(在有错处画○编号，并分析错误原因)侧画出其正确结构图。

2.指出下图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。

3、指出下图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。

124、指出下图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。

5、指出下图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。

6.下图为斜齿轮、轴、轴承组合结构图。

齿轮用油润滑，轴承用油脂润滑，请指出该轴系结构设计中的错误。

要求：在图中用序号标注设计错误处；在图下方的空白处标注序号，按序号列出错误，并提出修改建议；不必在图中直接改正。

7.下图为斜齿轮、轴、轴承组合结构图。

齿轮用油润滑，轴承用脂润滑，编写序号列出图中的各设计错误，并指出设计错误的原因。

（注：不必改正）8.下图为斜齿轮、轴、轴承组合结构图。

齿轮用油润滑，轴承用脂润滑，指出该结构设计的错误。

要求：1.在图中用序号标注设计错误处；2.按序号列出错误，并用文字提出改正建议；3.不必在图中改正。

9.指出下图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。

10指出下图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。

11.结构改错题：请用圆圈标出错误的位置，满分16分12. 结构改错题：请用圆圈标出错误的位置。

13、请指出下图所示轴系结构的主要错误，并将正确结构画在图的下半部，或另行绘制。

(10分)14、请指出图示轴系结构的主要错误，并绘出正确的结构（结构对称，画一半即可。

(12分)15、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。

请按示例①所示，指出图中的其他结构错误（不少于7处）（7分）（注：润滑方式、倒角和圆角忽略不计。
