数控车床单一形状固定循环指令编程

1. F功能F功能指令用于控制切削进给量.在程序中,有两种使用方法. 1每转进给量编程格式 G95 F~F后面的数字表示的是主轴每转进给量,单位为mm/r.例：G95 F0.2 表示进给量为0.2 mm/r.2每分钟进给量编程格式G94 F~F后面的数字表示的是每分钟进给量,单位为 mm/min.例：G94 F100 表示进给量为100mm/min.2. S功能S功能指令用于控制主轴转速.编程格式 S～S后面的数字表示主轴转速,单位为r/min.在具有恒线速功能的机床上,S功能指令还有如下作用.1最高转速限制编程格式 G50 S～S后面的数字表示的是最高转速：r/min.例：G50 S3000 表示最高转速限制为3000r/min.2恒线速控制编程格式 G96 S～S后面的数字表示的是恒定的线速度：m/min.例：G96 S150 表示切削点线速度控制在150 m/min.3恒线速取消编程格式 G97 S～S后面的数字表示恒线速度控制取消后的主轴转速,如S未指定,将保留G96的最终值.例：G97 S3000 表示恒线速控制取消后主轴转速3000 r/min.3. T功能T功能指令用于选择加工所用刀具.编程格式 T～T后面通常有两位数表示所选择的刀具号码.但也有T后面用四位数字,前两位是刀具号,后两位是刀具长度补偿号,又是刀尖圆弧半径补偿号.例：T0303 表示选用3号刀及3号刀具长度补偿值和刀尖圆弧半径补偿值.T0300 表示取消刀具补偿.4. M功能M00：程序暂停,可用NC启动命令CYCLE START使程序继续运行；M01：计划暂停,与M00作用相似,但M01可以用机床“任选停止按钮”选择是否有效；M03：主轴顺时针旋转；M04：主轴逆时针旋转；M05：主轴旋转停止；M08：冷却液开；M09：冷却液关；M30：程序停止,程序复位到起始位置.5. 加工坐标系设置G50编程格式 G50 X～ Z～式中X、Z的值是起刀点相对于加工原点的位置.G50使用方法与G92类似.在数控车床编程时,所有X坐标值均使用直径值,如图所示.例：按图设置加工坐标的程序段如下：G50 X128.7 Z375.1设定加工坐标系6. 快速定位指令G00G00指令命令机床以最快速度运动到下一个目标位置,运动过程中有加速和减速,该指令对运动轨迹没有要求.其指令格式：G00 XU____ ZW____；当用绝对值编程时,X、Z后面的数值是目标位置在工件坐标系的坐标.当用相对值编程时,U、W后面的数值则是现在点与目标点之间的距离与方向.如图所示的定位指令如下：G50 X200.0 Z263.0; 设定工件坐标系G00 X40.0 Z212.0；绝对值指令编程A→C或G00 U-160.0 W-51.0；相对值指令编程A→C因为X轴和Z轴的进给速率不同,因此机床执行快速运动指令时两轴的合成运动轨迹不一定是直线,因此在使用G00指令时,一定要注意避免刀具和工件及夹具发生碰撞.如果忽略这一点,就容易发生碰撞,而快速运动状态下的碰撞就更加危险7. 直线插补指令G01G01指令命令机床刀具以一定的进给速度从当前所在位置沿直线移动到指令给出的目标位置.指令格式：G01 XU____ZW____F ；其中F是切削进给率或进给速度,单位为mm/r或mm/min,取决于该指令前面程序段的设置.使用G01指令时可以采用绝对坐标编程,也可采用相对坐标编程.当采用绝对坐编程时,数控系统在接受G01指令后,刀具将移至坐标值为X、Z的点上；当采用相对坐编程时,刀具移至距当前点的距离为U、W值的点上.如图所示的直线运动指令如下：G01 X40.0 Z20. F0.2; 绝对值指令编程G01 U20.0 W-25.9 F0.2; 相对值指令编程8. 圆弧插补指令G02、G03圆弧插补指令命令刀具在指定平面内按给定的F进给速度作圆弧插补运动,用于加工圆弧轮廓.圆弧插补命令分为顺时针圆弧插补指令G02和逆时针圆弧插补指令G03两种.其指令格式如下：顺时针圆弧插补的指令格式：G02XU____ZW____I____K____F____；G02 XU____ZW___R___ F____；逆时针圆弧插补的指令格式：G03 XU____ZW____ I____K____F____；； G03 XU____ZW___R___ F____；使用圆弧插补指令,可以用绝对坐标编程,也可以用相对坐标编程.绝对坐标编程时,X、Z是圆弧终点坐标值；增量编程时,U、W是终点相对始点的距离.圆心位置的指定可以用R,也可以用I、K,R 为圆弧半径值；I、K为圆心在X轴和Z轴上相对于圆弧起点的坐标增量; F为沿圆弧切线方向的进给率或进给速度.当用半径R来指定圆心位置时,由于在同一半径R的情况下,从圆弧的起点到终点有两种圆弧的可能性,大于180°和小于180°两个圆弧.为区分起见,特规定圆心角α≤180°时,用“+R”表示；α>180°时,用“-R”.注意：R编程只适于非整圆的圆弧插补的情况,不适于整圆加工.例如,图3-13中所示的圆弧从起点到终点为顺时针方向,其走刀指令可编写如下：G02 X50.0 Z30.0 I25.0 F0.3；绝对坐标,直径编程,切削进给率0.3mm/rG02 U20.0 W-20.0 I25.0 F0.3；相对坐标,直径编程,切削进给率0.3mm/rG02 X 50. 0 Z30.0 R25.0 F0.3；绝对坐标,直径编程,切削进给率0.3mm/rG02 U20.0 W-20.0 R25.0 F0.3；相对坐标,直径编程,切削进给率0.3mm/r9. 暂停指令G04G04指令用于暂停进给,其指令格式是：G04 P____或G04 XU____暂停时间的长短可以通过地址XU或P来指定.其中P后面的数字为整数,单位是ms；XU后面的数字为带小数点的数,单位为s.有些机床,XU后面的数字表示刀具或工件空转的圈数.该指令可以使刀具作短时间的无进给光整加工,在车槽、钻镗孔时使用,也可用于拐角轨迹控制.例如,在车削环槽时,若进给结束立即退刀,其环槽外形为螺旋面,用暂停指令G04可以使工件空转几秒钟,即能将环形槽外形光整圆,例如欲空转2.5s时其程序段为： G04 X2.5或G04 U2.5或G04 P2500；G04为非模态指令,只在本程序段中才有效.10. 英制和米制输入指令G20、G21G20表示英制输入,G21表示米制输入.G20和G21是两个可以互相取代的代码.机床出厂前一般设定为G21状态,机床的各项参数均以米制单位设定,所以数控车床一般适用于米制尺寸工件加工,如果一个程序开始用G20指令,则表示程序中相关的一些数据均为英制单位为英寸；如果程序用G21指令,则表示程序中相关的一些数据均为米制单位为mm.在一个程序内,不能同时使用G20或G21指令,且必须在坐标系确定前指定.G20或G21指令断电前后一致,即停电前使用G20或G21指令,在下次后仍有效,除非重新设定.11. 进给速度量纲控制指令G98、G99在数控车削中有两种切削进给模式设置方法,即进给率每转进给模式和进给速度每分钟进给模式.1进给率,单位为mm/r,其指令为：G99；进给率转换指令G01X____Z____F____； F的单位为mm/r2进给速度,单位为mm/min,其指令为：．G98；进给速度转换指令G01X____Z____F____； F的单位为mm/minG98和G99都是模态指令,一旦指定就一直有效,直到指定另一方式为止.车削CNC系统缺省的进给模式是进给率,即每转进给模式,只有在用动力刀具铣削时才采用每分钟进给模式.12. 参考点返回指令G27、G28、G30参考点是CNC机床上的固定点,可以利用参考点返回指令将刀架移动到该点.可以设置最多四个参考点,各参考点的位置利用参数事先设置.接通电源后必须先进行第一参考点返回,否则不能进行其它操作.参考点返回有两种方法：1手动参考点返回.2自动参考点返回.该功能是用于接通电源已进行手动参考点返回后,在程序中需要返回参考点进行换刀时使用的自动参考点返回功能.自动参考点返回时需要用到如下指令：1返回参考点检查G27G27用于检验X轴与Z轴是否正确返回参考点.指令格式为：G27 XU____ ZW____XU、ZW为参考点的坐标.执行G27指令的前提是机床通电后必须手动返回一次参考点.执行该指令时,各轴按指令中给定的坐标值快速定位,且系统内部检查检验参考点的行程开关信号.如果定位结束后检测到开关信号发令正确,则参考点的指示灯亮,说明滑板正确回到了参考点位置；如果检测到的信号不正确,系统报警,说明程序中指令的参考点坐标值不对或机床定位误差过大.2参考点返回指令G28、G30G28 XU ____ ZW ____；第一参考点返回,其中XU、ZW为参考点返回时的中间点,X、Z为绝对坐标,U、W为相对坐标.参考点返回过程如图3-14所示.G30 P2 XU____ ZW____；第二参考点返回,P2可省略G30 P3 XU____ Z W____；第三参考点返回G30 P4 XU____ ZW____；第四参考点返回第二、第三和第四参考点返回中的XU、Z W的含义与G28中的相同.如图3-14所示为刀具返回参考点的过程,刀具从当前位置经过中间点190,50返回参考点,其指令为：G30 X190 Z50；G30 U100 W30；如图3-14中的虚线路径所示,如果参考点返回时不经过中间点,则刀具会与工件发碰撞,引起事故.G功能0快速1直线插补2顺圆3逆圆33螺纹32攻牙循环90外内圆柱面循环92螺纹循环94外内圆锥面循环74端面钻孔循环75外内元切槽循环71外圆初车循环72端面初车循环22局部循环开始80局部循环结束50设工件绝对坐标26XZ回参考点27x回参考点29z回参考点4延时93系统偏置98每分进给99每转进给M功能0暂停2程序结束20循环加工30程序结束关主轴和冷却3正转4反转5停主轴8.9开关冷却10.11工件松紧41.42.43主轴123档78.79尾座进退97程序转移98子程序调用99子程序返回M是主轴的指令开头,S是转速的开头,T是刀具的开头,G就是车削形式的开头.举几个例子,M03是主轴正转,M04主轴反转,M05主轴停止.G00就是快速移动,G01直线插补,G02顺时针圆弧插补,G03逆时针圆弧插补.还有很多不一一列举了太多了,买本书自己看看我感觉比FANUC简单.数控编程指令全套指令常用的2008年03月05日星期三 16:19下面是简单的代码和指令．很实用的哦M 指令和 G 代码M03 主轴正转M03 S1000 主轴以每分钟1000的速度正转M04主轴逆转M05主轴停止M10 M14 .M08 主轴切削液开M11 M15主轴切削液停M25 托盘上升M85工件计数器加一个M19主轴定位M99 循环所以程式G 代码G00快速定位G01主轴直线切削G02主轴顺时针圆壶切削G03主轴逆时针圆壶切削G04 暂停G04 X4 主轴暂停4秒G10 资料预设G28原点复归G28 U0W0 ；U轴和W轴复归G41 刀尖左侧半径补偿G42 刀尖右侧半径补偿G40 取消G97 以转速进给G98 以时间进给G73 循环G80取消循环 G10 00 数据设置模态G11 00 数据设置取消模态G17 16 XY平面选择模态G18 16 ZX平面选择模态G19 16 YZ平面选择模态G20 06 英制模态G21 06 米制模态G22 09 行程检查开关打开模态G23 09 行程检查开关关闭模态G25 08 主轴速度波动检查打开模态G26 08 主轴速度波动检查关闭模态G27 00 参考点返回检查非模态G28 00 参考点返回非模态G31 00 跳步功能非模态G40 07 刀具半径补偿取消模态G41 07 刀具半径左补偿模态G42 07 刀具半径右补偿模态G43 17 刀具半径正补偿模态G44 17 刀具半径负补偿模态G49 17 刀具长度补偿取消模态G52 00 局部坐标系设置非模态G53 00 机床坐标系设置非模态G54 14 第一工件坐标系设置模态G55 14 第二工件坐标系设置模态G59 14 第六工件坐标系设置模态G65 00 宏程序调用模态G66 12 宏程序调用模态模态G67 12 宏程序调用取消模态G73 01 高速深孔钻孔循环非模态G74 01 左旋攻螺纹循环非模态G76 01 精镗循环非模态G80 10 固定循环注销模态G81 10 钻孔循环模态G82 10 钻孔循环模态G83 10 深孔钻孔循环模态G84 10 攻螺纹循环模态G85 10 粗镗循环模态G86 10 镗孔循环模态G87 10 背镗循环模态G89 10 镗孔循环模态G90 01 绝对尺寸模态G91 01 增量尺寸模态G92 01 工件坐标原点设置模态三大数控系统G代码快速通读一、数控车床系统G代码×为本软件中不能用现象表达的指令G功能字含义 FANUC数控系统 SIEMENS数控系统华中数控系统快速进给、定位 G00 G0 G00直线插补 G01 G1 G01圆弧插补CW顺时针 G02 G2 G02圆弧插补CCW逆时针 G03 G3 G03暂停 G04 G04英制输入 G20 G70 G20 ×公制输入 G21 G71 G21回归参考点 G28 G74 G28由参考点回归 G29 G29返回固定点 G75直径编程 -- G23 G36半径编程 -- G22 G37刀具补偿取消 G40 G40 G40左半径补偿 G41 G41 G41右半径补偿 G42 G42 G42设定工件坐标系 G50 G92设置主轴最大的转速 G50 G26上限 G25下限 -- ×选择机床坐标系 G53 G53 G53选择工作坐标系1 G54 G54 G54选择工作坐标系2 G55 G55 G55选择工作坐标系3 G56 G56 G56选择工作坐标系4 G57 G57 G57选择工作坐标系5 G58 G58选择工作坐标系6 G59 G59精加工复合循环 G70 G70内外径粗切复合循环 G71 G71 端面粗切削复合循环 G72 G72 闭环车削复合循环 G73 LCYC95 G73 螺纹切削复合循环 G76 G76外园车削固定循环 G90 G80端面车削固定循环 G94 G81螺纹车削固定循环 G92 LCYC97 G82绝对编程 --- G90 G90相对编程 --- G91 G91每分钟进给速度 G98 G94 G94 ×每转进给速度 G99 G95 G95 ×恒线速度切削 G96 G96 G96 ×恒线速度控制取消 G97 G97 G97 ×二、数控铣床系统G代码×为本软件中不能用现象表达的指令G功能字含义 FANUC数控系统 SIEMENS数控系统华中数控系统快速进给、定位 G00 G0 G00直线插补 G01 G1 G01圆弧插补CW顺时针 G02 G2 G02圆弧插补CCW逆时针 G03 G3 G03暂停 G04 G04选择XY平面 G17 G17 G17选择XZ平面 G18 G18 G18 ×选择YZ平面 G19 G19 G19 ×英制输入 G20 G70 G20 ×公制输入 G21 G71 G21回归参考点 G28 G74 G28由参考点回归 G29 G29返回固定点 G75刀具补偿取消 G40 G40 G40左半径补偿 G41 G41 G41右半径补偿 G42 G42 G42刀具长度补偿+ G43 G43刀具长度补偿－ G44 G44刀具长度补偿取消 G49 G49 取消缩放 G50 G50 ×比例缩放 G51 G51 ×机床坐标系选择 G53 G53 G53选择工作坐标系1 G54 G54 G54 选择工作坐标系2 G55 G55 G55 选择工作坐标系3 G56 G56 G56 选择工作坐标系4 G57 G57 G57 选择工作坐标系5 G58 G58 选择工作坐标系6 G59 G59 坐标系旋转 G68 G68 ×取消坐标系旋转 G69 G69 ×高速深孔钻削循环 G73 G73 左螺旋切削循环 G74 G74精镗孔循环 G76 G76取消固定循环 G80 G80中心钻循环 G81 G81反镗孔循环 G82 G82深孔钻削循环 G83 G83右螺旋切削循环 G84 G84镗孔循环 G85 G85镗孔循环 G86 G86反向镗孔循环 G87 G87镗孔循环 G88 G88镗孔循环 G89 G89绝对编程 G90 G90 G90相对编程 G91 G91 G91设定工件坐标系 G92 G92固定循环返回起始点 G98 G98 返回固定循环R点 G99。

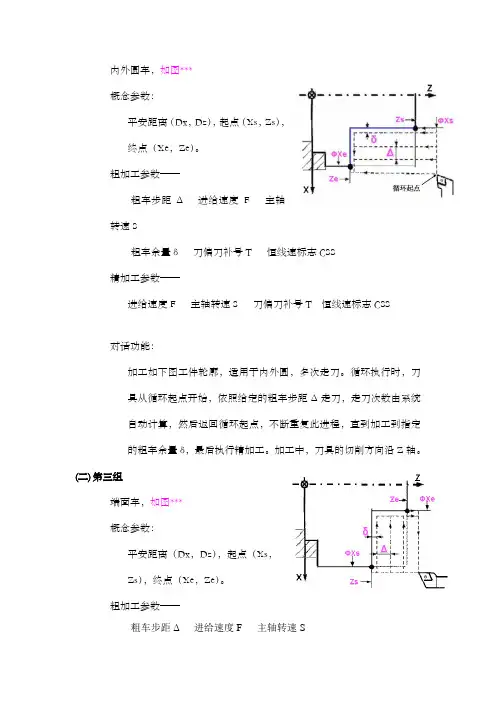

内外圆车，如图***概念参数：平安距离（Dx，Dz），起点（Xs，Zs），终点（Xe，Ze）。

粗加工参数——粗车步距Δ进给速度F 主轴转速S粗车余量δ刀偏刀补号T 恒线速标志CSS精加工参数——进给速度F 主轴转速S 刀偏刀补号T 恒线速标志CSS对话功能：加工如下图工件轮廓，适用于内外圆，多次走刀。

循环执行时，刀具从循环起点开始，依照给定的粗车步距Δ走刀，走刀次数由系统自动计算，然后返回循环起点，不断重复此进程，直到加工到指定的粗车余量δ，最后执行精加工。

加工中，刀具的切削方向沿Z轴。

(二)第三组端面车，如图***概念参数：平安距离（Dx，Dz），起点（Xs，Zs），终点（Xe，Ze）。

粗加工参数——粗车步距Δ进给速度F 主轴转速S粗车余量δ刀偏刀补号T 恒线速标志CSS精加工参数——进给速度F 主轴转速S 刀偏刀补号T 恒线速标志CSS对话功能：适用于内外圆，多次走刀。

加工如下图工件轮廓。

循环执行原理与内外圆车大体一致，所不同的是，刀具的切削方向发生转变，沿Z轴。

注意：内外圆车与端面车所加工的工件轮廓大体一样，所不同的是二者的切削方向不同。

内外圆车适于加工X向加工量大的轮廓，端面车正好与之相反。

(三)第四组含有3个对话倒角循环，如图***概念参数：平安距离（Dx，Dz），拐点坐标(Xc,Zc)，倒角大小(Cx,Cz)，锥面方向J精加工参数——进给速度F 主轴转速S 刀偏刀补号T 恒线速标志CSS对话功能：适用于内外圆，一次走刀。

加工如下图工件轮廓。

刀具沿X向进刀，判定J的值，决定倒角方向。

锥面循环——角度，如图***概念参数：平安距离（Dx，Dz），起点坐标(Xs,Zs)，倾角A，终点坐标Ze，锥面方向J 。

粗加工参数——粗车步距Δ进给速度F 主轴转速S粗车余量δ刀偏刀补号T 恒线速标志CSS精加工参数——进给速度F 主轴转速S 刀偏刀补号T恒线速标志CSS对话功能：适用于内外圆，多次走刀。

详细解说数控车床单一固定循环一、说明：单一固定循环可以将一系列连续加工动作，如“切入-切削-退刀-返回”，用一个循环指令完成，从而简化程序。

1．圆柱面或圆锥面切削循环圆柱面或圆锥面切削循环是一种单一固定循环，圆柱面单一固定循环如图1所示，圆锥面单一固定循环如图3所示。

（1）圆柱面切削循环编程格式G90 X(U)～Z(W)～F～式中：X、Z——圆柱面切削的终点坐标值；U、W——圆柱面切削的终点相对于循环起点坐标分量。

例：应用圆柱面切削循环功能加工图2所示零件。

N10 G50 X200 Z200 T0101N20 M03 S1000N30 G00 X55 Z4 M08N40 G01 G96 Z2 F2.5 S150N50 G90 X45 Z-25 F0.2N60 X40N70 X35N80 G00 X200 Z200N90 M30（2）圆锥面切削循环编程格式G90 X(U)～Z(W)～I～F～式中：X、Z——圆锥面切削的终点坐标值；U、W——圆柱面切削的终点相对于循环起点的坐标；I——圆锥面切削的起点相对于终点的半径差。

如果切削起点的X向坐标小于终点的X 向坐标，I值为负，反之为正。

如图3所示。

例：应用圆锥面切削循环功能加工图4所示零件。

……G01 X65 Z2G90 X60 Z-35 I-5 F0.2X50G00 X100 Z200……2．端面切削循环端面切削循环是一种单一固定循环。

适用于端面切削加工，如图5所示。

图6 锥面端面切削循环图7 G94的用法（锥面）（1）平面端面切削循环编程格式G94 X(U)～Z(W)～F～式中：X、Z——端面切削的终点坐标值；U、W——端面切削的终点相对于循环起点的坐标。

（2）锥面端面切削循环编程格式G94 X(U)～Z(W)～K～F～式中：X、Z——端面切削的终点坐标值；U、W——端面切削的终点相对于循环起点的坐标；K——端面切削的起点相对于终点在Z轴方向的坐标分量。

FANUC系统数控车床的编程与操作实例1.快速定位指令G00指令格式：G00某（U）＿Z（W）＿；2.直线插补指令G01指令格式：G01某（U）＿Z（W）＿F＿；3.圆弧插补指令G02、G03该指令使刀具从圆弧起点，沿圆弧移动到圆弧终点。

指令格式：G02/G03某（U）＿Z（W）＿R＿F＿；或:G02/G03某（U）＿Z（W）＿I＿K ＿F＿；例3：图1-18a）（1）G02某80.0Z－10.0R10.0；或G02U20.0W －10.0R10.0；（2）G02某80.0Z－10.0I10.0K0；或G02U20.0W－10.0I10.0K0；例4：图1-18b）（1）G03某45.0Z－35.9R25.0；或G03U45.0W－35.9R25.0；（2）G03某45.0Z－35.9I0K－25.0；或G03U45.0W－35.9I0K－25.0；图3-6圆弧插补举例（2）螺纹加工循环G92G92用于螺纹加工，其循环路线与单一形状固定循环基本相同。

如图1-26所示，循环路径中，除螺纹车削一般为进给运动外，其余均为快速运动输入格式：直螺纹G92某（U）＿Z（W）＿F＿；式中：某（U）＿Z （W）＿为螺纹终点坐标；F＿为螺距。

程序：……G00某22.0Z5.0；起刀点G92某19.2Z-18.0F1.5；螺纹加工第一次循环某18.6；螺纹加工第二次循环某18.2；螺纹加工第三次循环某18.05；螺纹加工第四次循环G00某100.0Z150.0；退刀，取消循环…(2)多重复合固定循环指令1)精加工循环指令G70在采用G71、G72、G73指令进行粗车后，用G70指令进行精车循环切削。

指令格式：G70PnQnf；其中：n为精加工程序组的第一个程序段的顺序号；nf为精加工程序组的最后一个程序段的顺序号。

2)外径、内径粗加工循环指令G71G71指令用于粗车圆柱棒料，以切除较多的加工余量。

指令格式：G71U（Δd）R（e）；G71P（n）Q（nf）U（Δu）W（Δw）FST；例17：使用G71、G70完成图1-43所示零件加工，棒料直径φ105mm，工件不切断（刀尖R0.4）。

图5－8 G90外径车削图5－9 G90锥面车削数控车床加工固定循环固定循环是预先给定一系列操作，用来控制机床位移或主轴运转，从而完成各项加工。

对非一刀加工完成的轮廓表面，即加工余量较大的表面，采用循环编程，可以缩短程序段的长度，减少程序所占内存。

固定循环一般分为单一形状固定循环和复合形状固定循环。

（一）单一形状固定循环 1.外径车削循环指令G90该循环主要用于圆柱面和圆锥面的循环切削。

（1）外圆切削循环 程序段格式为：G90 X （U ） Z （W ） F 如图5－8所示，刀具从循环起点（刀具所在位置）开始按矩形循环，最后又回到循环起点。

图中虚线表示按快速运动，实线表示按F 指定的工作进给速度运动。

X 、Z 为圆柱面切削终点坐标值；U 、W 为圆柱面切削终点相对循环起点的增量值。

其加工顺序按1、2、3、4、5、6进行。

例5－3 加工如图5－8中的外圆轮廓。

O1004 程序名N5 G54 G98 G21； 用G54指定工件坐标系、分进给、米制编程 N10 M3 S800； 主轴正转，转速为800r/min N15 T0101； 换1号外圆刀，导入刀具刀补 N20 G0 X80 Z60； 绝对编程（以下同），快速到达起刀点 N25 X41 Z2； 快速到达循环起始点（图中刀具所在位置） N30 G90 X37 Z －20 F100； 循环加工1，背吃刀量为3mm （直径值），以100mm/min 进给 N35 X34； 模态指令，继续进行循环加工2～6，背吃刀量为3mm/次（直径值） N40 X31； N45 X28； N50 X25； N55 X22；N60 G0 X80 Z60； 快速返回到起刀点 N65 M30； 程序结束 ％ 程序结束符（2）锥面切削循环 程序段格式为：G90 X （U ） Z （W ） I F 如图5－9所示，刀具从循环起点开始沿径向快速移动，然后按F 指定的进给速度沿锥面运动，到锥面另一端后沿径向以进给速度退出，最后快速返回到循环起点。

第三节各种常用循环程序一、单—形状固定循环G90该循环主要用于圆柱面和圆锥面的循环切削。

（1）外圆切削循环指令格式：G90X(U) ___Z(W) ___F___刀具从循环起点开始按矩形循环，最后又回到循环起点。

细实线表示按R 快速运动，粗实线表示按F指定的工作进给速度运动。

X、z为圆柱面切削终点坐标值，U、w为圆柱面切削终点相对循环起点的增量值。

其加工顺序按B、A、D、E进行。

例：如图3.1所示（2）锥面切削循环指令格式：G90X(U) ___Z(W) ___I___F___I为锥体大小端的半径差。

采用编程时，应注意I的符号，确定的方法是：锥面起点坐标大于终点坐标时为正，反之为负。

例：如图3.2所示二、外径粗车循环G71它适用于圆柱毛坯料粗车外径和圆筒毛坯料粗车内径。

△w是轴向精车留量；△u／2是径向精车留量。

△d是切削深度，e是回刀时的径向退刀量(由参数设定)。

(R)表示快速进给，(F)表示切削进给。

外径粗车循环的编程指令格式为(以直径编程)：G71U(△d)R(△f) ；G71 P(ns)Q(nf)U(△u)W(△w)F— S---；程序段中各地址的定义为ns--循环程序中第—个程序段的顺序号，nf--循环程序中最后—个程序段的顺序号，△u--径向(X轴方向)的精车余量(直径值)；△w--轴向(z轴方向)的精车余量；△d--每次吃刀深度(沿垂直轴线方向即AA’方向)；△f--退刀距离上述程序指令的是工件内径轮廓时，G71就自动成为内径粗车循环，此时径向精车留量Au应指定为负值。

G71只能完成外径或内径粗车。

例：如图3.3所示三、端面粗车循环G72它适用于圆柱棒料毛坯端面方向粗车，从外径方向往轴心方向车削端面循环。

端面粗车循环指令格式为：G72 W(△d)R(△f)；G72 P(ns)Q(nf)U(△u)W(△w)F—S-；G72程序段中的地址含义与G71的相同，但它只完成端面方向粗车。

程序段中各地址的定义为ns--循环程序中第—个程序段的顺序号，nf--循环程序中最后—个程序段的顺序号，△u--径向(X轴方向)的精车余量(直径值)；△w--轴向(z轴方向)的精车余量；△d--每次吃刀深度(沿Z轴线方向)；△f--退刀距离例:如图3.4所示四、固定形状粗车循环G73指令格式: G73 UΔi WΔk RdG73 Pns Qnf UΔu WΔw Ff Ss Tt指令功能:适合加工铸造、锻造成形的一类工件.指令说明:Δi 表示X轴向总退刀量（半径值）；ΔK 表示Z轴向总退刀量；d 表示循环次数；ns 表示精加工路线第一个程序段的顺序号；nf 表示精加工路线最后一个程序段的顺序号；Δu 表示X方向的精加工余量（直径值）；Δw 表示Z方向的精加工余量。

一．指令集（Ｘ向如Ｘ、Ｕ等的编程量均采用直径量）G00：快速定位指令。

格式为G00 X（U） Z（W），X、Z为绝对编程时的目标点，U、W 为相对编程时的目标点。

两轴同时以机床最快速度开始运动，但不一定同时停止，即合成刀具轨迹并不一定是直线。

本系统可以混合编程，如G00 X W。

G01：直线插补指令。

格式为G01 X（U） Z（W） F ，X、Z为绝对编程时的目标点，U、W为相对编程时的目标点，Ｆ值为插补速度，单位是mm/min或mm/r，具体取决于设定为G９８还是G９９。

G02：顺圆插补指令。

格式为G02 X（U） Z（W） R（I K ） F ，X、Z为绝对编程时的目标点，U、W为相对编程时的目标点，Ｒ为半径（仅用于劣弧编程），Ｉ、Ｋ为圆心的Ｘ、Ｚ坐标，Ｆ值为插补速度，单位是mm/min或mm/r，具体取决于设定为G９８还是G９９。

注：Ｉ采用半径量，Ｉ、Ｋ始终为相对量编程。

G03：逆圆插补指令。

格式为G03 X（U） Z（W） R（I K ） F ，X、Z为绝对编程时的目标点，U、W为相对编程时的目标点，Ｒ为半径（仅用于劣弧编程），Ｉ、Ｋ为圆心的Ｘ、Ｚ坐标，Ｆ值为插补速度，单位是mm/min或mm/r，具体取决于设定为G９８还是G９９。

注：Ｉ采用半径量，Ｉ、Ｋ始终为相对量编程。

G04：暂停指令。

格式为G04 P(X U ) ,采用P时（不能用小数点），时间单位为ms，X、U时，时间单位为s。

最大延时9999.999s。

G20：英制单位设定指令。

G21：公制单位设定指令。

注意：某程序若不指定G20、G21，则采用上次关机时的设定值。

G27：返回参考点检测指令。

格式为G27 X（U） Z（W） T0000，本指令执行前必须使刀架回零一次。

若指定的两个坐标值分别是机床参考点的坐标值，且机床面板上的两个回零参考点指示灯都亮，则说明机床零点正确。

否则，机床定位误差过大。

G28：返回参考点指令。

格式为G28 X（U） Z（W） T0000，若机床启动后回过零点，则本指令的执行使刀架经过指定点回零，否则经过指定点移动至系统加电时的位置。

数控车床常用加工指令一.单一循环1.G90——圆柱、圆锥切削指令。

a.圆柱切削：格式：G90 X(U) Z(W) FX-Z绝对坐标尺寸U-W 增量坐标尺寸F 进给量b.圆锥切削：格式：G90 X(U) Z(W) R FR的计算方法为右端面半径尺寸减去左端面尺寸。

注意：当锥度左大右小是R为负值。

当锥度左小右大是R为正值。

2.G92——螺纹切削指令。

格式：G92 X(U) Z(W) R FX-Z绝对坐标尺寸U-W 增量坐标尺寸F 螺距（导程）R 锥螺纹时锥度值为半径。

3.G94——端面切削指令。

格式：G94 X(U) Z(W) R FX-Z 绝对坐标尺寸U-W 增量坐标尺寸F 进给量R 端面锥度值注意：当锥度左大右小是R为负值。

当锥度左小右大是R为正值。

二.复合循环切削指令。

所有粗加工循环的精加工指令为：G70 P(Σ) Q(β) F S T1.外径粗车固定循环格式：G71 U(δd) R(e)G71 P(Σ) Q(β) U(ε) W(∮) F S Tδd ——每次X向循环切削的吃刀量（半径值）、无正负号。

e ——每次X向切削的退刀量（半径值）、无正负号。

Σ——精加工线路的开始程序段序号。

β——精加工线路的结束程序段序号。

ε—— X向精加工留余量。

∮—— Z向精加工留余量。

2.端面粗车固定循环格式：G72 W(δd) R(e)G72 P(Σ) Q(β) U(ε) W(∮) F S Tδd ——每次X向循环切削的吃刀量（半径值）、无正负号。

e ——每次X向切削的退刀量（半径值）、无正负号。

Σ——精加工线路的开始程序段序号。

β——精加工线路的结束程序段序号。

ε—— X向精加工留余量。

∮—— Z向精加工留余量。

3.固定形状放行粗车循环格式：G73 U(δd) W(∞ R(e)G73 P(Σ) Q(β) U(ε) W(∮) F S Tδd —— X向总退刀量（半径值）、无正负号。

∞—— Z向总退刀量无正负号。

数控车床单一固定循环指令当车削加工余量较大，需要多次进刀切削加工时，可采用循环指令编写加工程序，这样可减少程序段的数量，缩短编程时间和提高数控机床工作效率。

根据刀具切削加工的循环路线不同，循环指令可分为单一固定循环指令和多重复合循环指令。

单一固定循环指令对于加工几何形状简单、刀具走刀路线单一的工件，可采用固定循环指令编程，即只需用一条指令、一个程序段完成刀具的多步动作。

固定循环指令中刀具的运动分四步：进刀、切削、退刀与返回。

1. 外圆切削循环指令（G90）指令格式G90X（U）_ Z（W）_ R_ F_指令功能实现外圆切削循环和锥面切削循环，刀具从循环起点按图1与图2所示走刀路线，最后返回到循环起点，图中虚线表示按Ｒ快速移动，实线表示按F指定的工件进给速度移动。

图1 外圆切削循环图2 锥面切削循环指令说明X、Z 表示切削终点坐标值；U、W 表示切削终点相对循环起点的坐标分量；R 表示切削始点与切削终点在Ｘ轴方向的坐标增量（半径值），外圆切削循环时R为零，可省略；Ｆ表示进给速度。

例题1 如图3所示，运用外圆切削循环指令编程。

图3 外圆切削循环应用G90 X40 Z20 F30 A-B-C-D-AX30A-E-F-D-AX20A-G-H-D-A例题2 如图4所示，运用锥面切削循环指令编程。

图4 锥面切削循环应用G90 X40 Z20 R-5 F30 A-B-C-D-AX30A-E-F-D-AX20A-G-H-D-A2. 端面切削循环指令（G94）指令格式G94 X（U）_ Z（W）_ R_ F_指令功能实现端面切削循环和带锥度的端面切削循环，刀具从循环起点，按图5与图6所示走刀路线，最后返回到循环起点，图中虚线表示按R快速移动，实线按Ｆ指定的进给速度移动。

图5 端面切削循环图6 带锥度的端面切削循环指令说明X、Z表示端平面切削终点坐标值；U、W表示端面切削终点相对循环起点的坐标分量；R表示端面切削始点至切削终点位移在Z轴方向的坐标增量，端面切削循环时R为零，可省略；F表示进给速度。
