目录第一章 OptiX 155/622H(Motre 1000) (2)第二章 OptiX Metro 500 (12)第三章 OptiX Metro 200 (13)第四章 OptiX Metro 100 (13)第五章阿尔发无线网桥 (17)第六章天峰（艾赛）无线网桥 (22)第七章高科无线网桥 (26)第八章 OptiX 2500+ (29)第九章 OSN 3500 ………………………………………第十章 OSN 7500 ………………………………………第十一章 DWDM 波分知识………………………………………第一章OptiX 155/622H(Motre 1000)第一节总体结构OptiX 155/622H采用盒式集成设计，由机盒、风扇板、电源滤波板、插板区和防尘网构成，满足IEC297 19英寸2U标准插箱设计规范。
机盒外形尺寸为：436mm（宽）×293mm（深）×86mm（高），如图1-1所示。
1. 设备机盒2. 风扇板3. 插板区4. 电源滤波板5. 防尘网图1-1 OptiX 155/622H设备背面外观图从设备背面看，风扇板位于设备的左侧。
OptiX 155/622H设备是通过风扇板上的3个使用-48V或+24V电源的风扇为设备提供通风、散热功能的。
插板区除了必须插入必配的SCB板外，还可以根据用户需求插入不同的业务接口板，除了SCB板以外的其它单板均支持热插拔。
电源滤波板主要完成对设备电源输入的EMC滤波功能和对设备的防雷击保护功能。
防尘网减少了设备内器件与灰尘的接触。
第二节正面板说明OptiX 155/622H设备的正面板如图1-2所示。
OptiX 155/622H正面板示意图图1-2左侧有一个红色的“ALMCUT”开关键，当设备有一般或严重等级以上的故障出现时，将有声光告警产生，此时将告警切除开关由“ALM_ON”按到“ALMCUT”的位置将切除告警声。

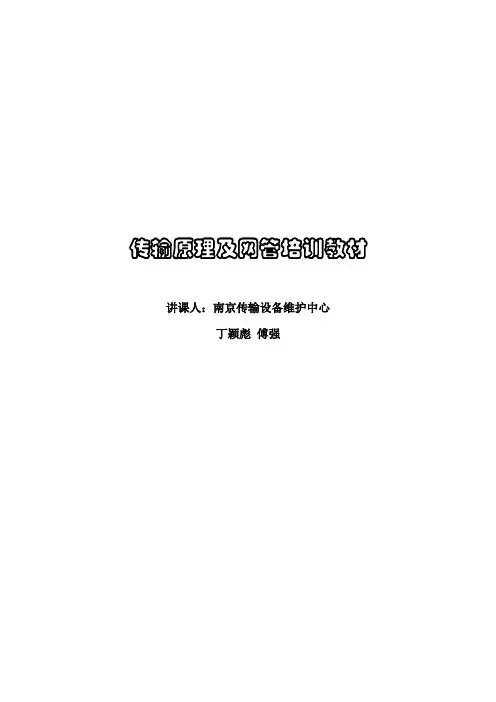

传输原理及网管培训教材讲课人：南京传输设备维护中心丁颖彪傅强第一部分基础知识第一章光纤传输原理作为电信三大支撑网之一，传输网提供给各种用户不同速率的接入通道，目前设备提供的业务接口主要有电接口和光接口。
其中电接口主要有64Kb/s、2Mb/s、155Mb/s，除64Kb/s外，一般提供75Ω射频接口。
光接口主要有155 Mb/s、622 Mb/s、2.5Gb/S和10Gb/S，接口电平在规定范围内可根据用户需要通过调整光衰耗器改变。
业务用户主要有局内用户和出租电路用户。
局内用户包括交换、数据、多媒体等；出租电路用户主要包括党政军专线、大客户及其它运营商租用电路等。
第一节概述光纤是光导纤维的简称。
光纤通信是以光波作为信息载体，以光纤作为传输媒介的一种通信方式。
是目前传输的主要手段。
光纤通信之所以发展迅猛，主要缘于它具有以下特点：1、通信容量大、传输距离远。
2、信号串扰小、保密性能好。
3、抗电磁干扰、传输质量佳。
4、光纤尺寸小、重量轻，便于敷设和运输。
5、材料来源丰富，环境保护好。
6、无辐射，难于窃听。
7、光缆适应性强，寿命长。
光纤通信与电通信的主要差异有两点：一是传输的是光波信号；二是传送光信号的介质是利用光纤。
目前光纤通信光源使用的波长范围是在近红外区内，即波长为0.8~1.8mm之间。
我们已经知道，光波在光纤中传输时会带来一定的传输损耗。
光纤每公里（km）长度的损耗值直接关系到光纤通信系统传输距离的长短。
通过对光纤传输特性研究发现，光纤对于不同波长的光波信号呈现不同的衰减特征。
于是，很自然地就会将呈低损耗的波长用于光纤通信，并将低损耗波长点称为传输窗口。
光纤损耗特性目前光纤通信采用的通信窗口有三个（见图），它们分别是：（1）短波长窗口，波长为0.85mm。
（2）长波长窗口为，波长1.31mm和1.55mm。
其中，在0.8~0.9mm波段内，损耗约为2dB/km左右；在1.31mm波长处损耗为0.5dB/km；而在1.55mm处，损耗可降至0.2dB/km，这已接近光纤的理论损耗极限值。
