保护接地与保护接零的区别与联系

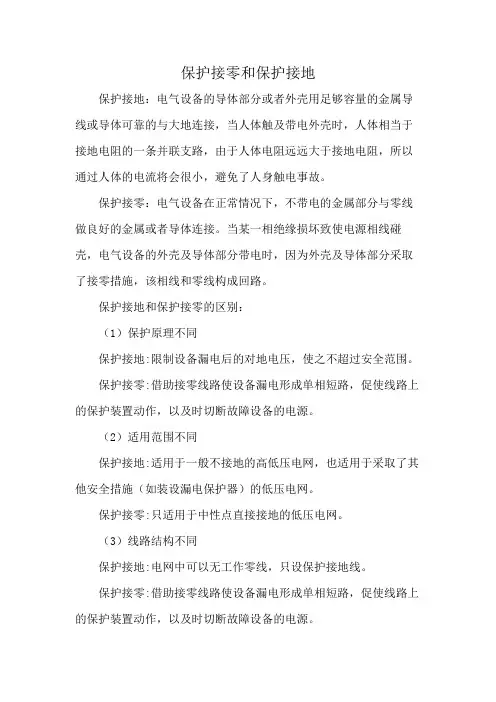

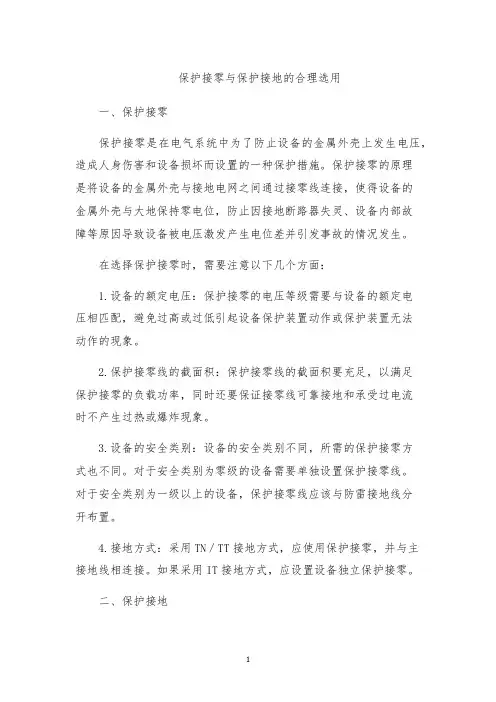

保护接零和保护接地
保护接地：电气设备的导体部分或者外壳用足够容量的金属导线或导体可靠的与大地连接，当人体触及带电外壳时，人体相当于接地电阻的一条并联支路，由于人体电阻远远大于接地电阻，所以通过人体的电流将会很小，避免了人身触电事故。

保护接零：电气设备在正常情况下，不带电的金属部分与零线做良好的金属或者导体连接。

当某一相绝缘损坏致使电源相线碰壳，电气设备的外壳及导体部分带电时，因为外壳及导体部分采取了接零措施，该相线和零线构成回路。

保护接地和保护接零的区别：
（1）保护原理不同
保护接地:限制设备漏电后的对地电压，使之不超过安全范围。

保护接零:借助接零线路使设备漏电形成单相短路，促使线路上的保护装置动作，以及时切断故障设备的电源。

（2）适用范围不同
保护接地:适用于一般不接地的高低压电网，也适用于采取了其他安全措施（如装设漏电保护器）的低压电网。

保护接零:只适用于中性点直接接地的低压电网。

（3）线路结构不同
保护接地:电网中可以无工作零线，只设保护接地线。

保护接零:借助接零线路使设备漏电形成单相短路，促使线路上的保护装置动作，以及时切断故障设备的电源。

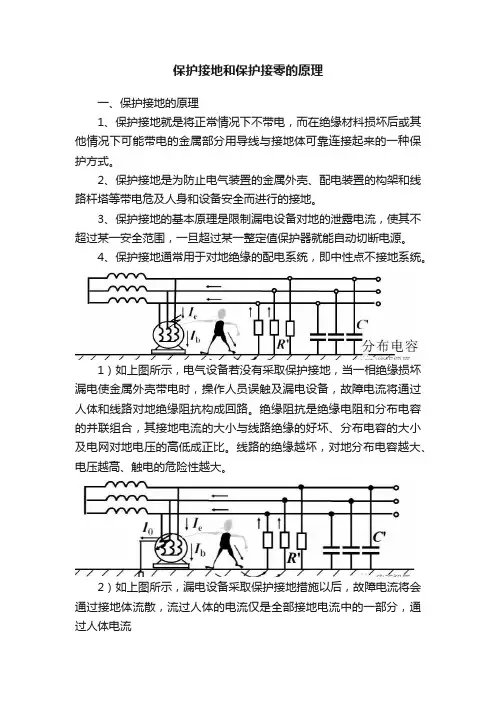

保护接地和保护接零的原理一、保护接地的原理1、保护接地就是将正常情况下不带电，而在绝缘材料损坏后或其他情况下可能带电的金属部分用导线与接地体可靠连接起来的一种保护方式。

2、保护接地是为防止电气装置的金属外壳、配电装置的构架和线路杆塔等带电危及人身和设备安全而进行的接地。

3、保护接地的基本原理是限制漏电设备对地的泄露电流，使其不超过某一安全范围，一旦超过某一整定值保护器就能自动切断电源。

4、保护接地通常用于对地绝缘的配电系统，即中性点不接地系统。

1）如上图所示，电气设备若没有采取保护接地，当一相绝缘损坏漏电使金属外壳带电时，操作人员误触及漏电设备，故障电流将通过人体和线路对地绝缘阻抗构成回路。

绝缘阻抗是绝缘电阻和分布电容的并联组合，其接地电流的大小与线路绝缘的好坏、分布电容的大小及电网对地电压的高低成正比。

线路的绝缘越坏，对地分布电容越大、电压越高、触电的危险性越大。

2）如上图所示，漏电设备采取保护接地措施以后，故障电流将会通过接地体流散，流过人体的电流仅是全部接地电流中的一部分，通过人体电流Ib=IeRo/（Ro+Rb），Rb与Ro并联接地电阻Ro越小，流过人体的电流Ib就越小。

人体电阻（一般约为1000Ω）比接地电阻（一般小于4Ω）大的多，根据并联分流公式可知，绝大部分电流通过接地体形成回路，流过人体的电流很小，从而保证了人身安全。

为了限制设备漏电时外壳对地电压不超过安全范围，要求保护接地阻值不大于4Ω。

5、保护接地也有用在中性点接地系统如TT系统的，但有局限性。

1）上图中U为电网电压，Rde和Rpe分别为中性点接地电阻和保护接地电阻，当某相碰壳时，如忽略相线阻抗及电源内阻的影响，则接地电流Ie=U/（Rde+Rpe），若U=220V，Rde=4Ω，Rpe=4Ω则Ie=27.5A。

在接地短路电流Ie作用下，线路保护装置动作切断电源，保证了人身安全。

2）若保护装置未动作，则故障设备外壳对地电压U=IeRpe=27.5×4=110V，若保护接地电阻大于中性点接地电阻，设备外壳的对地电压将会超过110V，危险性更大。

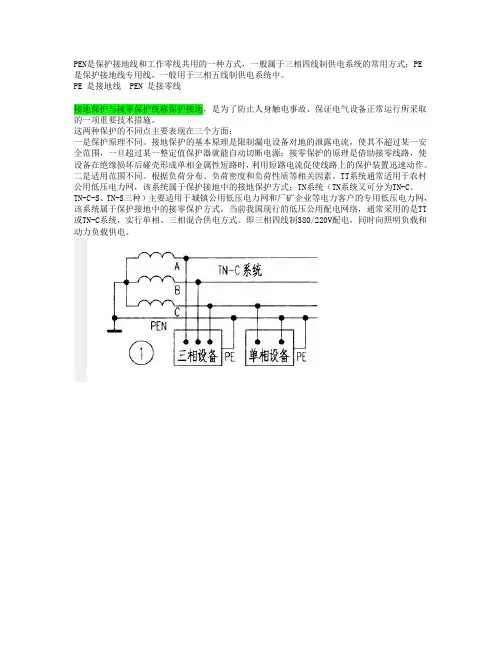

PEN是保护接地线和工作零线共用的一种方式，一般属于三相四线制供电系统的常用方式；PE
是保护接地线专用线，一般用于三相五线制供电系统中。

PE 是接地线 PEN 是接零线
接地保护与接零保护统称保护接地，是为了防止人身触电事故、保证电气设备正常运行所采取的一项重要技术措施。

这两种保护的不同点主要表现在三个方面：
一是保护原理不同。

接地保护的基本原理是限制漏电设备对地的泄露电流，使其不超过某一安全范围，一旦超过某一整定值保护器就能自动切断电源；接零保护的原理是借助接零线路，使设备在绝缘损坏后碰壳形成单相金属性短路时，利用短路电流促使线路上的保护装置迅速动作。

二是适用范围不同。

根据负荷分布、负荷密度和负荷性质等相关因素。

TT系统通常适用于农村公用低压电力网，该系统属于保护接地中的接地保护方式；TN系统（TN系统又可分为TN-C、
TN-C-S、TN-S三种）主要适用于城镇公用低压电力网和厂矿企业等电力客户的专用低压电力网，该系统属于保护接地中的接零保护方式。

当前我国现行的低压公用配电网络，通常采用的是TT 或TN-C系统，实行单相、三相混合供电方式。

即三相四线制380/220V配电，同时向照明负载和动力负载供电。

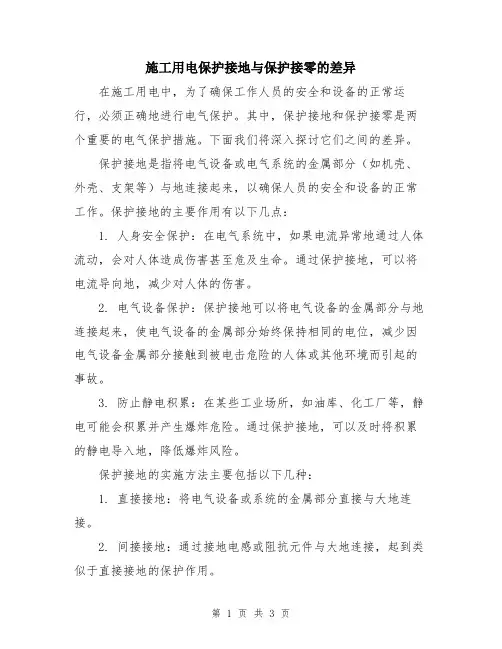

施工用电保护接地与保护接零的差异在施工用电中，为了确保工作人员的安全和设备的正常运行，必须正确地进行电气保护。

其中，保护接地和保护接零是两个重要的电气保护措施。

下面我们将深入探讨它们之间的差异。

保护接地是指将电气设备或电气系统的金属部分（如机壳、外壳、支架等）与地连接起来，以确保人员的安全和设备的正常工作。

保护接地的主要作用有以下几点：1. 人身安全保护：在电气系统中，如果电流异常地通过人体流动，会对人体造成伤害甚至危及生命。

通过保护接地，可以将电流导向地，减少对人体的伤害。

2. 电气设备保护：保护接地可以将电气设备的金属部分与地连接起来，使电气设备的金属部分始终保持相同的电位，减少因电气设备金属部分接触到被电击危险的人体或其他环境而引起的事故。

3. 防止静电积累：在某些工业场所，如油库、化工厂等，静电可能会积累并产生爆炸危险。

通过保护接地，可以及时将积累的静电导入地，降低爆炸风险。

保护接地的实施方法主要包括以下几种：1. 直接接地：将电气设备或系统的金属部分直接与大地连接。

2. 间接接地：通过接地电感或阻抗元件与大地连接，起到类似于直接接地的保护作用。

3. 综合接地：将直接接地和间接接地相结合，使保护接地更加可靠。

保护接零是指将电气设备或电气系统的零线与地相连接的一种电气保护措施。

保护接零的主要作用有以下几点：1. 电气设备的正常运行：保护接零可以使电气设备的电压始终保持在正常范围内，保证设备能够正常运行。

2. 防止电压泄漏：在电气设备中，如果有电压泄漏的情况发生，保护接零可以将漏电电流导向地，降低电气设备对人体的伤害。

保护接零的实施方法主要包括以下几种：1. 直接接零：将电气设备的零线直接与地相连接。

2. 阻性中性点接地：将电气系统的中性点通过阻抗元件与地连接。

3. 零序电流保护接地：通过保护接零电流互感器对电气系统进行监测，一旦发生零序电流异常，可以及时采取措施进行保护。

在施工用电中，保护接地和保护接零是两个相辅相成的电气保护措施。

保护接地与保护接零的主要区别：（1）保护原理不同保护接地是限制设备漏电后的对地电压，使之不超过安全范围。

在高压系统中，保护接地除限制对地电压外，在某些情况下，还有促使电网保护装置动作的作用；保护接零是借助接零线路使设备漏电形成单相短路，促使线路上的保护装置动作，以及切断故障设备的电源。

此外，在保护接零电网中，保护零线和重复接地还可限制设备漏电时的对地电压。

（2）适用范围不同保护接地即适用于一般不接地的高低压电网，也适用于采取了其他安全措施（如装设漏电保护器）的低压电网；保护接零只适用于中性点直接接地的低压电网。

（3）线路结构不同如果采取保护接地措施，电网中可以无工作零线，只设保护接地线；如果采取了保护接零措施，则必须设工作零线，利用工作零线作接零保护。

保护接零线不应接开关、熔断器，当在工作零线上装设熔断器等开断电器时，还必须另装保护接地线或接零线。

保护接零的优点防电器外壳带电，若采用保护接地，在接地电阻RG符合要求不大于4欧姆的条件下，如果电器外壳带上220V的电压，则保护接地回路，短路电流I=U/（R0+RG）=220/（4+4）=27.5（A），其中R0是变压器中性点的接地电阻叫工作接地电阻。

为了保证保护设备可靠的动作，接地短路电流不小于自动开关整定电流的1.25倍或为容丝熔断电流的3倍，因此，上式中的短路电流仅能保证断开整定电流不超过27.5/1.25、即22A的自动开关，或27.5/3、即9.2A 的熔断器，如果保护设备的额定电流值大于上述值，保护设备就不能迅速、可靠的动作。

此时，电器设备外壳上将长期存在对地电压，对操作电器的人员是非常危险的。

而采用保护接零，电器外壳绝缘击穿时的短路电流远大于27.5（A），只要合理选择保护装置的动作电流，当绝缘击穿造成单相短路，短路电流通常很大，足以使保护装置迅速切断电源，消除触电的危险。

可见在接地电网中，为防止用电设备外壳带电伤人，采用保护接零比采用保护接地效果好的多。

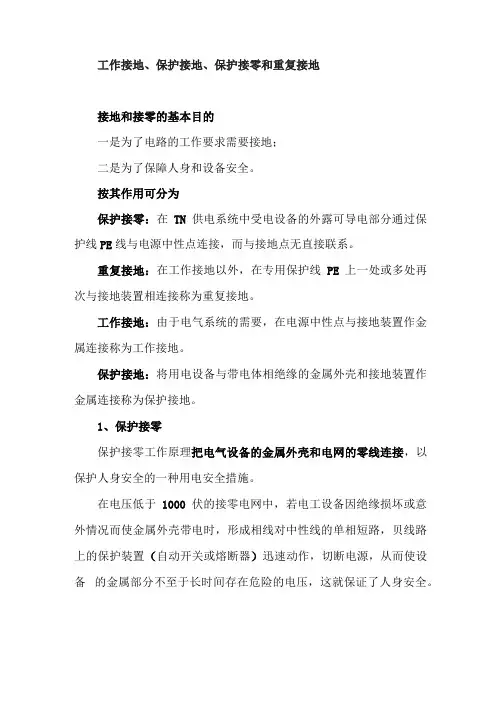

工作接地、保护接地、保护接零和重复接地接地和接零的基本目的一是为了电路的工作要求需要接地；二是为了保障人身和设备安全。

按其作用可分为保护接零：在TN供电系统中受电设备的外露可导电部分通过保护线PE线与电源中性点连接，而与接地点无直接联系。

重复接地：在工作接地以外，在专用保护线PE上一处或多处再次与接地装置相连接称为重复接地。

工作接地：由于电气系统的需要，在电源中性点与接地装置作金属连接称为工作接地。

保护接地：将用电设备与带电体相绝缘的金属外壳和接地装置作金属连接称为保护接地。

1、保护接零保护接零工作原理把电气设备的金属外壳和电网的零线连接，以保护人身安全的一种用电安全措施。

在电压低于1000伏的接零电网中，若电工设备因绝缘损坏或意外情况而使金属外壳带电时，形成相线对中性线的单相短路，贝线路上的保护装置（自动开关或熔断器）迅速动作，切断电源，从而使设备的金属部分不至于长时间存在危险的电压，这就保证了人身安全。

多相制交流电力系统中，把星形连接的绕组的中性点直接接地，使其与大地等电位，即为零电位。

由接地的中性点引出的导线称为零线。

在同一电源供电的电工设备上，不容许一部分设备采用保护接零，另一部分设备采用保护接地。

因为当保护接地的设备外壳带电时，若其接地电阻r'较大，故障电流ID不足以使保护装置动作，则因工作电阻rD的存在，使中性线上一直存在电压U0=IDrD，此时，保护接零设备的外壳上长时间存在危险的电压U0，危及人身安全。

保护接零的作用在电网中，如果通过中性点接地的方式进行保护，在这种情况下，由于单相对地电流过大，进而难以确保人体不受触电的危害。

保护接零注意事项（1）采用保护接零的条件。

在实际运行过程中，如果电源中性点接地良好，并且零线能够可靠运行，此时可以采用保护接零的方式进行处理。

在工作接地方面，系统必须可靠，并且接地电阻小于4欧。

（2）工作零线重复接地。

在工作中，对于工作零线回路来说，为了避免出现断开现象，一方面对中性点接地处理，另一方面对工作零线进行重复接地处理。

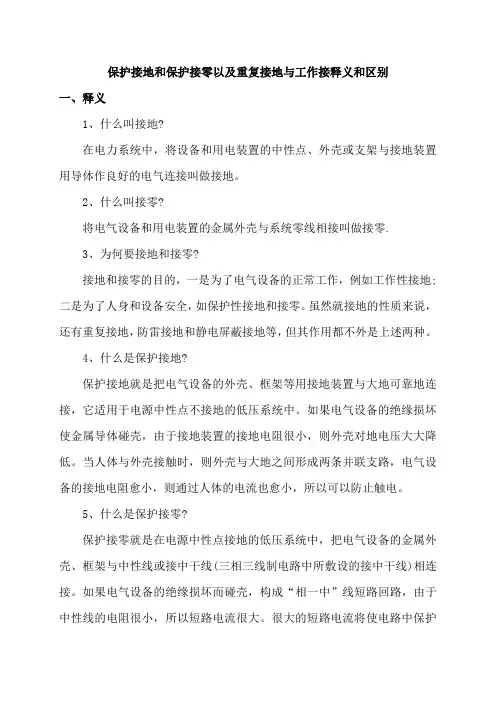

保护接地和保护接零以及重复接地与工作接释义和区别一、释义1、什么叫接地?在电力系统中，将设备和用电装置的中性点、外壳或支架与接地装置用导体作良好的电气连接叫做接地。

2、什么叫接零?将电气设备和用电装置的金属外壳与系统零线相接叫做接零.3、为何要接地和接零?接地和接零的目的，一是为了电气设备的正常工作，例如工作性接地;二是为了人身和设备安全，如保护性接地和接零。

虽然就接地的性质来说，还有重复接地，防雷接地和静电屏蔽接地等，但其作用都不外是上述两种。

4、什么是保护接地?保护接地就是把电气设备的外壳、框架等用接地装置与大地可靠地连接，它适用于电源中性点不接地的低压系统中。

如果电气设备的绝缘损坏使金属导体碰壳，由于接地装置的接地电阻很小，则外壳对地电压大大降低。

当人体与外壳接触时，则外壳与大地之间形成两条并联支路，电气设备的接地电阻愈小，则通过人体的电流也愈小，所以可以防止触电。

5、什么是保护接零?保护接零就是在电源中性点接地的低压系统中，把电气设备的金属外壳、框架与中性线或接中干线(三相三线制电路中所敷设的接中干线)相连接。

如果电气设备的绝缘损坏而碰壳，构成“相一中”线短路回路，由于中性线的电阻很小，所以短路电流很大。

很大的短路电流将使电路中保护开关动作或使电路中保护熔丝断开，切断了电源，这时外壳不带电，便没有触电的可能。

6、什么叫重复接地?运行经验表明，在接零系统中，零线仅在电源处接地是不够安全的。

为此，零线还需要在低压架空线路的干线和分支线的终端进行接地;在电缆或架空线路引人建筑或大型建筑物处，也要进行接地(距接地点不超过50m 者除外):或在屋内将零线与配电屏、控制屏的接地装置相连接这种接地叫做重复接地。

7、什么是工作接地?工作接地就是将变压器的中性点接地。

其主要作用是系统电位稳定性，即减轻低压系统由于单相接地、高低压短接等原因所产生过电压的危险性，并能防止绝缘击穿。

其次，由于接地配电网中单相接地故障电流可达到几安至几十安，故障比较容易被检测，故障点也比较容易确定。

保护接地与保护接零在电气系统的设计和维护中，保护接地和保护接零这两个概念无疑是非常重要的。

因为它们直接涉及到系统的安全和稳定性。

本文将就这两个概念进行详细的介绍和论述。

一、保护接地保护接地（即PE）是指将电气设备的导电部分与地面连接起来，以确保工作场所的人员和设备能够得到良好的绝缘和保护，同时防止电气设备及其周围产生的静电和过电压等引起的意外事故。

保护接地一般使用黄绿相间的导线来连接。

具体来说，保护接地在以下几个方面起到了重要的作用：1、防止触电危险。

保护接地可以帮助释放电气设备中的漏电流，从而有效防止电气设备中的漏电流对人体产生的威胁。

2、防止设备损坏。

保护接地可以将电气设备产生的过电压引到地面，从而保护设备的安全。

3、防止静电危险。

保持设备的接地状态还可以有效预防产生静电危险。

4、提升信号质量。

一些信号接口需要保持接地状态，以确保数据和信号的质量不受干扰。

二、保护接零电气设备的保护接零（即PE/N）是指将电气设备的导电部分与0V（零位）相连接的一种电气保护措施。

其作用是将设备的零位有效地与地面连接起来，从而保护设备的安全和稳定运行。

通常情况下，保护接零和保护接地是同时存在的。

具体来说，保护接零可以在以下几个方面起到重要作用：1、确保电气设备的安全性。

保护接零可以防止漏电流对设备的损坏和对人员产生安全隐患。

2、提升设备的工作效率。

保护接零可以有效降低环境中电气噪声和干扰，从而提升设备的工作效率。

3、加强设备的稳定性。

保护接零可以通过连接零线和牢固的连接来加强设备的稳定运行。

三、保护接地和保护接零的区别保护接地和保护接零的共同点就是它们都是为了保证电气设备的稳定、安全运行而采取的措施。

但是，它们也存在一些区别。

1、连接方式不同。

保护接地是将设备的导电部分与地面连接，而保护接零是将设备的导电部分与零位相连。

2、作用不同。

保护接地主要是防止漏电流对设备和人员产生危害，同时降低环境中电气噪声和干扰；而保护接零则更加侧重于保证设备的稳定和安全运行。

保护接地与保护接零的主要区别（1）保护原理不同保护接地是限制设备漏电后的对地电压，使之不超过安全围。

在高压系统中，保护接地除限制对地电压外，在某些情况下，还有促使电网保护装置动作的作用；保护接零是借助接零线路使设备漏电形成单相短路，促使线路上的保护装置动作，以及切断故障设备的电源。

此外，在保护接零电网中，保护零线和重复接地还可限制设备漏电时的对地电压。

（2）适用围不同保护接地即适用于一般不接地的高低压电网，也适用于采取了其他安全措施（如装设漏电保护器）的低压电网；保护接零只适用于中性点直接接地的低压电网。

（3）线路结构不同如果采取保护接地措施，电网中可以无工作零线，只设保护接地线；如果采取了保护接零措施，则必须设工作零线，利用工作零线作接零保护。

保护接零线不应接开关、熔断器，当在工作零线上装设熔断器等开断电器时，还必须另装保护接地线或接零线。

三相五线制中五线指的是：3根相线加一根地线一根零线。

一般用途最广的低压输电方式是三相四线制，采用三根相线加零线供电，零线由变压器中性点引出并接地，电压为380/220V，取任意一根相线加零线构成220V供电线路供一般家庭用,三根相线间电压为380V，一般供电机使用。

三相五线制比三相四线制多一根地线，用于安全要求较高，设备要求统一接地的场所。

三相五线制的学问就在于这两跟"零线"上,在比较精密电子仪器的电网中使用时,如果零线和接地线共用一根线的话,对于电路中的工作零点会有影响的,虽然理论上它们都是0电位点,如果偶尔有一个电涌脉冲冲击到工作零线,而零线和地线却没有分开,比如这种脉冲却是因为相线漏电引起的,再如有些电子电路中如果零点飘移现象严重的话那么电器外壳就可能会带电,可能会损坏电气元件的,甚至损坏电器,造成人身安全的危险.零线和地线的根本差别在于一个构成工作回路,一个起保护作用叫做保护接地,一个回电网,一个回,在电子电路中这两个概念是要区别开来的,在正规公司里,这两根线规定要分开接.现在实际中还有一种三相六线的接法,除工作零线,保护接地外,还专门另配一路接地线,这根线跟设备地线分开来接,不与其他任何线相接,用做对仪器设备的保护,因为电气件的损坏往往只几微秒的时间,所以要将误动作电流更快的引回,需要仪器直接接地.中性点接地是指变压器或发电机的中性点通过导线与地线相连接，目前有用很广泛；中性点接零,没听讲过，你的意思可能是中性点直接相互连接，而不接地。

保护接地、工作接地、保护接零的区别保护接地、工作接地、保护接零同时用是否更好工作接地就是将变压器的中性点接地;其主要作用是系统电位的稳定性,即减轻低压系统由于一相接地,高低压短接等原因所产生过电压的危险性,并能防止绝缘击穿;保护接地是指将电气装置正常情况下不带电的金属部分与接地装置连接起来,以防止该部分在故障情况下突然带电而造成对人体的伤害;保护接零是指电气设备正常情况下不带电的金属部分用金属导体与系统中的零线连接起来,当设备绝缘损坏碰壳时,就形成单相金属性短路,短路电流流经相线——零线回路,而不经过电源中性点接地装置,从而产生足够大的短路电流,使过流保护装置迅速动作,切断漏电设备的电源,以保障人身安全;备注：保护接零适用于电压低于1KV且电源中性点接地的三相四线制供电电路;而采用保护接零时要特别注意,在同一台变压器供电的低压电网中；不允许将有的设备接地、有的设备接零;由于一般的低压系统的电源中性点一般都接地,所以用电设备的金属外壳大多采用保护接零,以确保安全;重复接地就是在中性点直接接地的系统中,在零干线的一处或多处用金属导线连接接地装置;在低压三相四线制中性点直接接地线路中,施工单位在安装时,应将配电线路的零干线和分支线的终端接地,零干线上每隔1千米做一次接地;对于距接地点超过50米的配电线路,接入用户处的零线仍应重复接地,重复接地电阻应不大于10欧;在TN-S三相五线制系统中,零线是不允许重复接地的;零线是久称,此处已经不准确,三相五线的各线为3根相线、一根中性线、一根接地保护线及pe线;不允许重复接地是因为如果中性线重复接地,三相五线制漏电保护检测就不准确,无法起到准确的保护作用;故,零线不允许重复接地实际上是漏电检测点后不能重复接地;为了人身安全和电力系统工作的需要,要求电气设备采取接地措施;平常按接地目的的不同,一般分为工作接地、保护接地和保护接零三种,如图所示;图中的接地体是埋入地中并且直接与大地接触的导体;工作接地电力系统由于运行和安全的需要,常将中性点接地见图,这种接地方式称为工作接地;工作接地有下列目的：降低触电电压在中性点不接地的系统中,当一相接地而人体触及另外两相之一时,触电电压为相电压的倍;而在中性点接地的系统中,触电电压就降低到等于或接近相电压;迅速切断故障设备在中性点不接地的系统中,当一相接地时,接地电流很小因为导线和地面间存在电容和绝缘电阻,也可构成电流的通路不足以使保护装置动作而切断电源,接地故障不易被发现,将长时间持续下去,对人身不安全;而中性点接地的系统中,一相接地后的接地电流较大接近单相短路保护装置迅速动作,断开故障点;降低电气设备对地的绝缘水平在中性点不接地的系统中,一相接地时将使另外两相的对地电压升高到线电压;而在中性点接地的系统中,则接近于相电压,故可降低电气设备和输电线的绝缘水平,节省投资;同时,中性点不接地也有好处;第一,一相接地往往是瞬间的,能自动消除,在中性点不接地的系统中,就不会跳闸而发生停电事故；第二,一相接地故障可以允许短时存在,这样,以便寻找故障和修复; 保护接地保护接地就是将电气设备的金属外壳正常情况下是不带电的接地,宜用于中性点不接地的低压系统中;我们可以分析一下电动机的保护接地; 当电动机某一相绕组的绝缘损坏使外壳带电未接地的情况下,人体触及外壳,相当于单相触电;这时接地电流经过故障点流入大地的电流的大小决定于人体电阻和绝缘电阻;当系统的绝缘性下降时,就有触电危险; 当电动机某一相绕组的绝缘损坏使外壳带电而外壳接地的情况下,人体触及外壳时, 由于人体的电阻与接地电阻并联,而通常人体电阻远大于接地电阻,所以通过人体的电流很小,不会有危险;这就是保护接地保证人身安全的作用;保护接零保护接零就是将电气设备的金属外壳接到零线上,宜用于中性点接地的低压系统中; 再以电动机为例,当电动机某一相绕组的绝缘损坏而与外壳相接时,就形成单相短路,迅速将这一相中的熔丝熔断,因而外壳便不再带电;即使在熔丝熔断前人体触及外壳时,也由于人体电阻远大于线路电压,通过人体的电流也是极为微小的; 同时注意,中性点接地的系统中不采用保护接地;。
