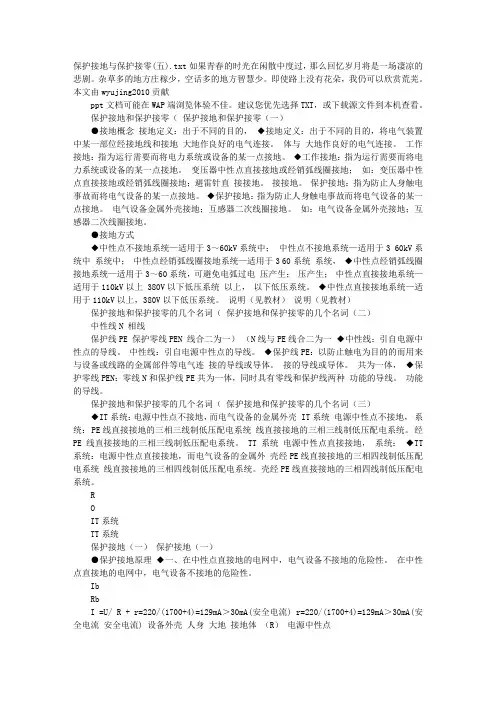

保护接地和保护接零（保护接地和保护接零（一）●接地概念接地定义：出于不同的目的，◆接地定义：出于不同的目的，将电气装置中某一部位经接地线和接地大地作良好的电气连接。
体与大地作良好的电气连接。
工作接地：指为运行需要而将电力系统或设备的某一点接地。
◆工作接地：指为运行需要而将电力系统或设备的某一点接地。
变压器中性点直接接地或经销弧线圈接地；如：变压器中性点直接接地或经销弧线圈接地；避雷针直接接地。
接接地。
保护接地：指为防止人身触电事故而将电气设备的某一点接地。
◆保护接地：指为防止人身触电事故而将电气设备的某一点接地。
电气设备金属外壳接地；互感器二次线圈接地。
如：电气设备金属外壳接地；互感器二次线圈接地。
●接地方式◆中性点不接地系统—适用于3～60kV系统中；中性点不接地系统—适用于3 60kV系统中系统中；中性点经销弧线圈接地系统—适用于3 60系统系统，◆中性点经销弧线圈接地系统—适用于3～60系统，可避免电弧过电压产生；压产生；中性点直接接地系统—适用于110kV以上 380V以下低压系统以上，以下低压系统。
◆中性点直接接地系统—适用于110kV以上，380V以下低压系统。
说明（见教材）说明（见教材）保护接地和保护接零的几个名词（保护接地和保护接零的几个名词（二）中性线N 相线保护线PE 保护零线PEN 线合二为一）（N线与PE线合二为一◆中性线：引自电源中性点的导线。
中性线：引自电源中性点的导线。
◆保护线PE：以防止触电为目的的而用来与设备或线路的金属部件等电气连接的导线或导体。
接的导线或导体。
共为一体，◆保护零线PEN：零线N和保护线PE共为一体，同时具有零线和保护线两种功能的导线。
保护接地和保护接零的适用范围
1.保护接地的作用若电源的中性点不接地，电机的外壳绝缘损坏时，人若触及外壳，就有危险。
保护接地见图1。
图1 保护接地2．跨步电压当人在分布电压区域内跨开一步，两脚间（相距0.8m）所承受的电压称为跨步电压。
3.保护接零中性点直接接地的三相四线制380/220V系统中，常采用保护接零。
保护接零见图2。
图2 保护接零避免零线断线，采用重复接地。
重复接地见图3。
图3 重复接地保护接地和保护接零的适用范围：（1）额定电压为1kV 及以上的高压配电装置中的设备，在一切情况下均应采用保护接地。
（2）额定电压为1kV以下的低压配电装置中的设备，中性点不接地电网中，应采用保护接地；在中性点直接接地的电网中，应采用保护接零。
在没有中性线的情况下，亦可采用保护接地。
1。

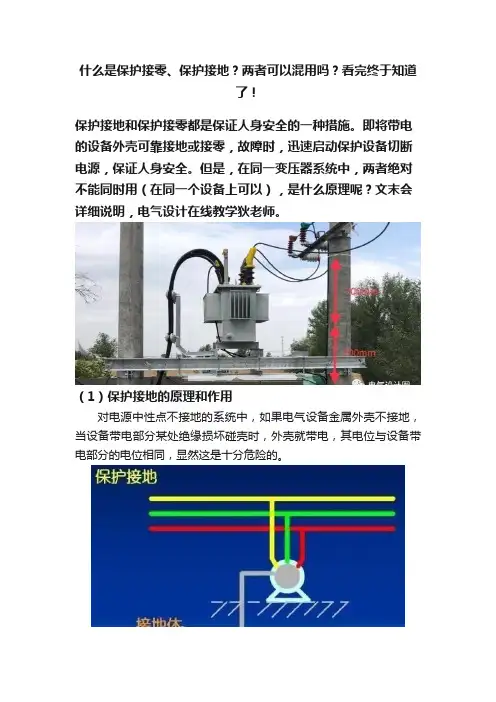

什么是保护接零、保护接地？两者可以混用吗？看完终于知道了！保护接地和保护接零都是保证人身安全的一种措施。
即将带电的设备外壳可靠接地或接零，故障时，迅速启动保护设备切断电源，保证人身安全。
但是，在同一变压器系统中，两者绝对不能同时用（在同一个设备上可以），是什么原理呢？文末会详细说明，电气设计在线教学狄老师。
（1）保护接地的原理和作用对电源中性点不接地的系统中，如果电气设备金属外壳不接地，当设备带电部分某处绝缘损坏碰壳时，外壳就带电，其电位与设备带电部分的电位相同，显然这是十分危险的。
采取保护接地后，接地电流将同时沿着接地体与人体两条途径流过。
因为人体电阻比保护接地电阻大得多，所以流过人体的电流就很小，绝大部分电流从接地体流过（分流作用），从而可以避免或减轻触电的伤害。
保护接地的实质和关键：实质：通过接地电阻与人身电阻的并联，使整体电阻下降。
当发生漏电时，降低人体触电电流。
关键：接地电阻越小越好。
保护接地局限性：在电源中性点直接接地的系统中，保护接地有一定的局限性。
这是因为在该系统中，当设备发生碰壳故障时，便形成单相接地短路，短路电流流经相线和保护接地线、电源中性点接地装置。
如果接地短路电流不能使熔丝可靠熔断或自动开关可靠跳闸时，漏电设备金属外壳上就会长期带电，也是很危险的。
（2）保护接零的原理和作用电气设备正常工作时，零线不带电（或者电压很小），由于电气设备外壳与电源零线连接，人体触摸设备外壳并没有危险。
当电动机等用电设备发生“碰壳”故障时，相线与零线短接，短路电流足以使安装在电源线路上的熔断器或者断路器发挥短路保护功能，从而切断电源。
注意：当设备发生“碰壳”故障到熔断器或断路器切断电源的时间间隔内，此时流过人体的电流如图所示：不考虑电缆电阻时，很显然此时电气设备外壳对地电压为220V，若人体触及外壳时非常危险；若考虑电缆电阻，其中RΦ为相线电阻，RN为零线电阻，假设相线电缆截面为零线电缆截面的2倍，设备外壳电压：此时人体触及外壳时将承受147V的电压，同样很危险。

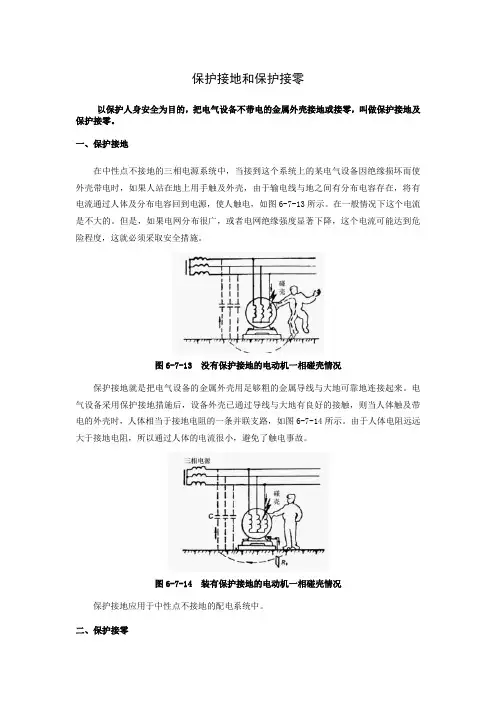

保护接地和保护接零以保护人身安全为目的，把电气设备不带电的金属外壳接地或接零，叫做保护接地及保护接零。
一、保护接地在中性点不接地的三相电源系统中，当接到这个系统上的某电气设备因绝缘损坏而使外壳带电时，如果人站在地上用手触及外壳，由于输电线与地之间有分布电容存在，将有电流通过人体及分布电容回到电源，使人触电，如图6-7-13所示。
在一般情况下这个电流是不大的。
但是，如果电网分布很广，或者电网绝缘强度显著下降，这个电流可能达到危险程度，这就必须采取安全措施。
图6-7-13 没有保护接地的电动机一相碰壳情况保护接地就是把电气设备的金属外壳用足够粗的金属导线与大地可靠地连接起来。
电气设备采用保护接地措施后，设备外壳已通过导线与大地有良好的接触，则当人体触及带电的外壳时，人体相当于接地电阻的一条并联支路，如图6-7-14所示。
由于人体电阻远远大于接地电阻，所以通过人体的电流很小，避免了触电事故。
图6-7-14 装有保护接地的电动机一相碰壳情况保护接地应用于中性点不接地的配电系统中。
二、保护接零（一）保护接零的概念所谓保护接零（又称接零保护）就是在中性点接地的系统中，将电气设备在正常情况下不带电的金属部分与零线作良好的金属连接。
图6-7-15是采用保护接零情况下故障电流的示意图。
当某一相绝缘损坏使相线碰壳，外壳带电时，由于外壳采用了保护接零措施，因此该相线和零线构成回路，单相短路电流很大，足以使线路上的保护装置（如熔断器）迅速熔断，从而将漏电设备与电源断开，从而避免人身触电的可能性。
图6-7-15 保护接零保护接零用于３８０/2２０Ｖ、三相四线制、电源的中性点直接接地的配电系统。
在电源的中性点接地的配电系统中，只能采用保护接零，如果采用保护接地则不能有效地防止人身触电事故。
如图6-7-16所示，若采用保护接地，电源中性点接地电阻与电气设备的接地电阻均按４Ω考虑，而电源电压为２２０Ｖ，那么当电气设备的绝缘损坏使电气设备外壳带电时，则两接地电阻间的电流将为：图6-7-16 中性点接地系统采用保护接地的后果熔断器熔体的额定电流是根据被保护设备的要求选定的，如果设备的容易较大，为了保证设备在正常情况下工作，所选用熔体的额定电流也会较大，在２７.５Ａ接地短路电流的作用下，将不断熔断，外壳带电的电气设备不能立即脱离电源，所以在设备的外壳上长期存在对地电压Ｕd，其值为：Ｕd=２7.５×４=１1０V显然，这是很危险的。
保护接地与保护接零知识图文解析
（附注意事项）
（1）保护接地：
电气设备的导体部分或者外壳用足够容量的金属导线或导体可靠的与大地连接，当人体触及带电外壳时，人体相当于接地电阻的一条并联支路，由于人体电阻远远大于接地电阻，所以通过人体的电流将会很小，避免了人身触电事故。
（2）保护接零：
电气设备在正常情况下，不带电的金属部分与零线做良好的金属或者导体连接。
当某一相绝缘损坏致使电源相线碰壳，电气设备的外壳及导体部分带电时，因为外壳及导体部分采取了接零措施，该相线和零线构成回路。
由于单相短路电流很大，使线路
保护的熔断器熔断。
从而使设备与电源断开，避免了人身触电伤害的可能性。
适用范围
（1）保护接地：适用于中性点不接地的三相电源系统中。
（2）保护接零：适用于中性点接地的三相电源系统中（一些民用三相四线中性点接地系统也采用保护接地，但必须是配合带有漏电保护的开关使用）。
保护原理及危害分析
（1）在中性点不接地系统中：当人体触及电气设备的导体部分或者外壳时，人体相当于一个与接地电阻并联支路的一个大电阻。
若按人体电阻值1000Ω(通常人体电阻值为1000～2000Ω)计算，设备外壳所带电压为220V时，那么无保护接地时流经人体的电流为：Ir=220/Rr=220mA(人体可以承受的最大交流电
流/交流摆脱电流为10mA)。
（2）在中性点接地系统中：在380V／220V三相四线制电源中性点直接接地的配电系统中，只能采用保护接零，采用保护接地则不能有效地防止人身触电事故的发生。
若采用保护接地，电流中性点接地电阻按4Ω考虑，而电源电压为220V，那么当电气设备的绝缘损坏使电气设备的外壳带
电时，则中性点接地电阻与接地电阻之间的电流为：
Ir=220/(R0+Rd)=220/(4+4)=27.5A。
熔断器的额定电流是根据电气设备的要求选定的，如果设备的容量较大，为了保证设备在正常情况下的运行。
所选熔体的额定电流将会随之增大。
如果在27.5A的接地短路电流作用下保护不动作，外壳带电的电气设备不能立即脱离电源，设备导体或者金属外壳会长期存在对地电压Ud=27.5×4=110V。
很显然这是非常危险的。
如果保护接地电阻阻值大于电源中性点接地电阻，设备外壳所带电压还要更高，危害将更大。
严禁部分设备采用保护接地来代替保护接零，造成保护接地和保护接零混接错接。
当某一保护接地设备的绝缘损坏，发生相线碰壳时，零线出现对地电压，于是使保护接零设备的外壳上就
产生了危险电压。
因此，在同一母线供电的线路中，保护接地和保护接零不能混用，即不可把一部分电气设备接零，而将另一部分电气设备接地。
一般市电都采用接零保护，故使用市电的电气设备，应采取接零保护。
保护接零注意事项
（1）在保护接零的电气系统中。
零线起着至关重要的作用。
一旦零线断开，接在断线处后面的一段线路的电气设备相当于没有了保护接零和保护接地，若在零线断处后面有电气设备外壳漏电则不构成短路回路，而使熔体熔断。
不但该台设备外壳带有电压，而且使得断线处后面的所有设备的外壳都存在接近电源相电压的对地电压，触电危险性将扩大。
所有电气设备接保护接零线均应以并联方式接在电源零线
上，不允许串联，并用螺栓压紧，牢固可靠，接触良好。
在零线上，禁止安装保险和单独开关。
在特殊的环境中，零线做防腐处理也就不言而喻了。
（2）中性点不接地的三相四线制配电系统中，不允许用保护接零，只能用保护接地。
系统中任意一相发生接地，整个系统仍照常运行，但大地与接地线等电位，则接在零线上的用电设备外壳对地电压降等于接地的相线从接地点到中性点的电压值，是十分危险的。
（3）在采用保护接零系统中还要在电源中性点进行工作接地和零线一定间隔距离及终端进行重复接地。
在中性点接地的系统中除将变压器中性点做接地外，沿零线走向的一处或者多处再次将零线接地叫重复接地。
其作用是当电气设备外壳漏电时可以降低对地电压。
当零线断时也减轻触电危险。
当电气设备外壳漏电时，经相线、零线构成短路回路，短路电流将熔断保险。
设备外壳随之断电，不会出现触电危险。
但是保险熔断之前设备带电，对人身还是有危险的。
若在接近设备处再加接地装置，即实行重复接地，带电设备的导体部分对地电压降低。
（4）保护接零必须有可靠灵敏的短路保护装置来配合，因此，熔断丝严禁用铜丝等金属材料来代替符合要求的金属熔断丝，否则接零保护将失去其保护作用。
