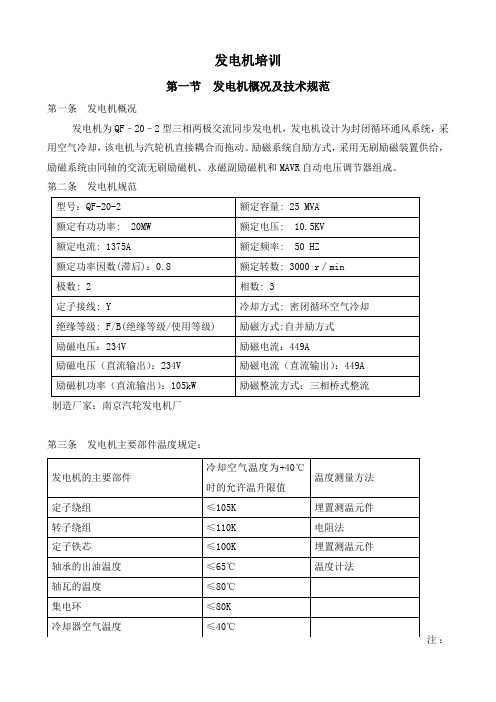

发电机培训第一节发电机概况及技术规范第一条发电机概况发电机为QF–20–2型三相两极交流同步发电机，发电机设计为封闭循环通风系统，采用空气冷却，该电机与汽轮机直接耦合而拖动。

励磁系统自励方式，采用无刷励磁装置供给，励磁系统由同轴的交流无刷励磁机、永磁副励磁机和MAVR自动电压调节器组成。

第二条发电机规范制造厂家：南京汽轮发电机厂第三条发电机主要部件温度规定：注：最高温升=最高温度-冷却空气温度第四条发电机各部位的最低绝缘电阻（MΩ）：第五条发电机结构简介1、发电机定子采用钢板焊接结构，结构轻巧、牢固。

端盖设有灭火水管装置。

2、定子铁芯由两面涂有绝缘漆的优质电工硅钢片冲制迭压而成。

3、定子的线圈采用半组式，端部结构为蓝式，线圈由多股单玻璃丝包亚胺薄膜绕包铜扁线排列组成，线圈绝缘采用F级绝缘模压成型。

4、发电机转子用整体优质钢锻制，槽部线圈及对地绝缘采用F级槽衬绝缘。

转子两端装有叶片，为后倾的离心式风扇。

5、端盖分为内外端盖，并左右分半铸造而成，设有观察窗、灭火管以及气密结构。

6、刷架通过四个刷杆固定在端盖上，刷杆和端盖间垫有绝缘，刷盒通过支架固定在刷杆上。

7、发电机定子埋有测量线圈与铁芯温度的电阻测量元件。

端盖与机座装有测量进出风温的电接点双金属温度计，轴承座的出油处亦装有电接点双金属温度计，以测量轴承回油温度。

8、接地电刷设在汽轮机侧的轴承盖上。

9、发电机采取二进三出式的封闭循环径向通风系统，转子上装有离心式风扇。

发电机的热空气由空气冷却器进行冷却，风道中装有补充空气的空气过滤器。

第六条发电机励磁系统组成：发电机励磁采用的是南京汽轮电机有限责任公司生产的DVR-2000B励磁系统，它由两台微机励磁整流装置、一台微机灭磁装置和两台微机励磁调节装置组成。

励磁调节装置主要功能：1、自动运行方式即发电机恒机端电压PID调节。

2、手动运行方式即发电机恒励磁电流PID调节。

3、发电机恒功率因数调节4、发电机恒无功功率调节5、自动、手动之间相互跟踪，实现各种方式下无扰动切换；6、通道之间相互跟踪，实现通道之间相互切换；7、发电机恒定触发角运行；8、无功调差调节，可任意设置正、负调节方向，调差系数0-15﹪任意调节，级差0.1﹪；9、完成发电机在空载、负载等工况下的机组稳定运行及无功的平滑调节；10、参数的在线修改及记录，保证掉点数据不一时；11、与DCS的连接功能；限制和保护功能：1、PT断线保护2、V/Hz保护（伏赫兹比保护）；3、过励限制及保护；4、欠励限制及保护；5、空载过电压保护；6、触发脉冲丢失的保护；7、通讯故障检测8、可控硅故障检测9、电源检测第二节发电机运行规定第一条额定情况下的运行方式1、发电机电压正常允许在额定电压的±5%以内变化，最大范围应不超过额定值的±10%。

光伏并网发电站工程竣工验收大纲编制单位：编制日期：批准：审核：编制：目录1验收流程 (4)2土建工程验收内容 (4)3光伏发电系统电气一次验收内容 (6)4光伏发电系统电气二次验收内容 (10)5光伏发电系统继电保护自动化验收内容 (11)6光伏电站视频监控系统 (12)7资料验收 (12)光伏并网发电站工程竣工验收大纲1验收流程验收流程如下图：2土建工程验收内容2.1主控楼、逆变器室2.1.1验收项目2.1.2验收要求1）外墙面工艺质量：无脱层、裂缝、空鼓现象；滴水线顺直、滴水槽深度、宽度一致，门窗框与墙体间缝隙填塞密实平整；立面垂直度、表面平整度、分隔条（缝）平直度等符合施工验收规范要求。

饰面板（砖）：粘贴牢固，表面平整洁净，无歪斜、缺棱、掉角和裂缝等缺陷，色泽协调，接缝密实平直、宽窄均匀一致，使用勾缝条压缝，阳角方正。

涂料墙面：颜色一致、疏密均匀、无掉粉、起皮、漏刷、透底等缺陷，无反碱、咬色现象。

2）内墙面工艺质量：内墙墙面无渗漏、裂缝，表面光滑、洁净，颜色均匀、墙面无裂缝、无抹纹，线脚和灰线平直方正、清晰美观。

孔洞、槽、盒的尺寸正确，边缘整齐、光滑。

立面垂直度、表面平整度、（阴）阳角方正和垂直度符合施工验收规范要求。

踢脚线高度一致，结合牢固，接缝平整均匀，出墙厚度适宜，表面洁净。

吊顶：骨架构造正确，固定牢固，表面平整、洁净、美观，颜色均匀一致，接缝宽窄均匀，压条顺直。

3）楼地面工艺质量：表面光滑，分隔缝平直。

水磨石地面：表面光滑，无裂纹、砂眼和磨纹等缺陷；石粒密实、显露均匀；颜色图案一致，不混色；分隔条牢固、顺直和清晰。

块料地面：表面洁净，色泽一致，接缝均匀，周边顺直，板块无裂纹、掉角和缺楞等现象。

水泥砂浆地面：表面光滑，无明显裂纹、无脱皮、麻面和起砂等缺陷。

活动（防静电）地板：板块与横梁接触处四角平整、严密；切割边不经处理不得镶补安装,并不得有局部膨胀变形；门口或预留洞口应符合设置构造要求。

水电站机组启动并网验收流程及相关文件第一篇：水电站机组启动并网验收流程及相关文件水电站机组启动并网验收流程及相关文件汇编一、机组启动验收（一）机组启动验收应具备的条件（二）机组启动验收委员会机构组成（三）机组启动验收委员会的主要工作（四）机组启动试运行（五）机组72h带负荷连续运行及可靠性运行（六）验收鉴定书（八）说明二、电网新设备投运前期工作附录一：新建发电机组进入商业运营相关规定附录二：发电机组并网安全评价相关规定附录三：水电站机组启动验收规程附录四：新建电厂（机组）接入系统需向电网调度机构提供的资料附录五：新建电厂（机组）并网继电保护专业必备的技术条件附录六：新建电厂（机组）并网通信专业必备的技术条件附录七：新建电厂（机组）并网自动化专业必备的技术条件附录八：新建电厂（机组）并网调试项目附录九：新建电厂（机组）并网相关的法规、标准、规程规定附录一：新建发电机组进入商业运营相关规定1、〘关于印发〖新建发电机组进入商业运营管理办法（试行）〗的通知〙（国家电监委办市场〔2007〕40号），2、关于四川省新建发电机组进入商业运营有关事项的通知3、四川电网新设备投运管理办法(试行)（四川省电力公司）附录二：发电机组并网安全评价相关规定1、关于印发〘发电机组并网安全性评价管理办法〙的通知（国家电监委电监安全〔2007〕45号）2、机组并网安全性评价申请表3、发电机组并网安全性评价登记表4、关于开展发电机组并网安全性评价的通知（成电监[2008]63号）5、四川发电机组并网安全性评价标准附录三：水电站机组启动验收规程1、〘水电站基本建设工程验收规程〙（DL/T5123－2000）2、水轮发电机组启动试验规程（DL/T507—2002）附录四新建电厂（机组）接入系统需向电网调度机构提供的资料附录五：新建电厂（机组）并网继电保护专业必备的技术条件附录六新建电厂（机组）并网通信专业必备的技术条件附录七新建电厂（机组）并网自动化专业必备的技术条件附录八新建电厂（机组）并网调试项目附录九新建电厂（机组）并网相关的法规、标准、规程规定一、国家法律、法规序号资料名称颁布单位及文号1.中华人民共和国电力法2.电网调度管理条例国务院[1993]第115号令3.电力监管条例国务院[2005]第432号令3.4.节能发电调度办法（试行）国办发〔2007〕53号二、国家标准、行业标准序号资料名称颁布单位及文号1.电力系统安全稳定导则 DL 7552.电力系统技术导则3.电力系统安全稳定控制技术导则 DL/T 7234.电力系统微机继电保护技术导则 DL/T 7695.电力系统电压和无功管理条例 SD 3256.发电企业设备检修导则 DL/T 8387.电业安全工作规程（发电厂和变电所电气部分）DL 408-918.大中型水轮发电机静止整流励磁系统及装置技术条件DL/T 5839.大型汽轮发电机自并励静止励磁系统技术条件 DL/T 65010.水轮发电机运行规程 DL/T 75111.大中型水电站水库调度规范 GB 1762112.进口水轮发电机（发电/电动机）设备技术规范 DL/T 73013.继电保护和安全自动装置技术规程 GB/T 14285-200614.继电保护及安全自动装置运行管理规程（82）水电生字第11号15.继电保护和电网安全自动装置检验规程 DL/T 995-200616.电力系统继电保护及安全自动装置反事故措施要点电力工业部电安生[1994]191号17.220-500kV电网继电保护装置运行整定规程DL/T 559-9418.3-110kV电网继电保护装置运行整定规程 DL/T 584-9519.微机继电保护装置运行管理规程 DL/T 587-199620.微机型防止电气误操作装置通用技术条件 DL/T 68721.高压直流接地极技术导则 DL 43722.500kV变电所保护和控制设备抗扰度要求 DL/Z 71323.电力系统继电保护及安全自动装置运行评价规程DL/T623-199724.大型发电机变压器继电保护整定计算导则 DL/T667-199925.电力系统安全稳定控制装置设计技术规定DL/T 5147 26.大型汽轮发电机交流励磁机励磁系统技术条件 DL/T 84227.大型汽轮发电机非正常和特殊运行及维护导则 DL/T 97028.电力系统通信管理规程 DL/T544-199429.电力系统微波通信运行管理规程 DL/T545-199430.电力系统载波通信运行管理规程 DL/T546-199431.电力系统光纤通信运行管理规程 DL/T547-199432.电力系统通信自动交换网技术规范 DL/T598-199633.电力系统通信站防雷运行管理规程DL548-1994 34.电网调度自动化系统运行管理规程 DL 516-9335.计算机信息系统安全包含等级划分准则 GB 17859-199936.远动设备及系统第1部分：总则 GB/T 16436.1-199637.远动设备及系统第2部分：工作条件 GB/T 15153.1-199838.远动设备及系统第4部分：性能要求 GB/T 17463-199839.远动设备及系统第5部分：传输规约第101篇：基本远动任务配套标准 DL/T 634-199740.远动设备及系统第5部分：传输规约第102篇：电力系统电能累计量传输配套标准 DL/T 719-200041.远动设备及系统第5部分：传输规约第103篇：继电保护设备信息接口配套标准DL/T 667-1999 42.电力系统远方保护设备的性能及试验方法 GB/T 1514943.电能计量装置技术管理规程 DL/T 448-200044.电能量远方终端 DL/T 743-2001三、政府有关部门文件序号资料名称颁布单位及文号1.关于优化电力资源配置促进公平、公正调度的若干意见2.电网调度信息披露暂行办法国经贸电力[2000]1234号3.电网和电厂计算机监控系统及调度数据网络安全防护规定4.电力安全生产监管办法5.电力生产事故调查暂行规定国家电力监管委员会4号令6.电力二次系统安全防护规定国家电力监管委员会5号令[1999]1144号[2002]30号国经贸电力国经贸电力7.电力系统安全防护总体方案电监安全（2006）34号8.电力市场运营基本规则国家电力监管委员会10号令9.电力市场监管办法国家电力监管委员会11号令10.电力企业信息报送规定国家电力监管委员会13号令11.电力企业信息披露规定国家电力监管委员会14号令12.电网运行规则(试行)国家电力监管委员会22号令12.13.关于印发发电厂并网运行管理意见的通知电监市场[2003]23号13.14.购售电合同（示范文本）电监市场[2003]36号14.15.关于促进电力调度公平、公开、公正的暂行办法电监市场[2003]46号15.16.并网调度协议（示范文本）电监市场[2003]52号16.17.关于对发电企业实施“公平、公正、公开”调度的原则意见国电调[1999]403号17.18.关于颁发“电网调度信息披露细则（暂行）”的通知国电调[2001]109号19.国家电网公司关于加强调度机构作风建设的若干意见国家电网调[2005]50号四、国家电网公司有关文件序号资料名称颁布单位及文号19.1.关于做好国家电网公司向发电厂发布“三公”调度信息工作的通知国家电网办[2005]178号20.2.关于在电力体制改革期间实施“三公”调度、规范调度行为的暂行办法国家电网调[2003]186号21.3.国家电网公司关于实施员工服务“十个不准”、“三公”调度“十项措施”和供电服务“十项承诺”国家电网办[2005]196号22.4.国家电网公司公开、公平、公正调度工作管理规定（试行）国家电网调[2005]249号23.5.国家电网公司十八项电网重大反事故措施（试行）国家电网生[2005]400号24.6.电力系统水调自动化功能规范和通信协议（试行）（国调）调调[2000]76号25.7.〘国家电网公司十八项电网重大反事故措施继电保护专业重点实施〙（试行）（国调）调继〔2005〕222号26.8.水电厂水情自动测报系统实用化要求及验收细则（试行）（国调）调调[2000]64号27.9.关于落实国家电网公司调度机构“三公”调度“十项措施”的通知（国调）调市〔2005〕63号28.10.国家电网公司电网调度机构工作人员“五不准”规定（国调）调市〔2005〕49号11.国家电网公司调度机构直调厂站值班人员持证上岗管理办法29.12.水库调度工作规范（国调）调水〔2007〕11号（国调）调调〔2005〕28号第二篇：四川省水电站机组启动验收工作手册四川省水电站机组启动验收工作手册四川省水电站机组启动验收工作指导手册目录一二三四五六七前言.......................................................................................2 机组启动验收主要依据..........................................................2 机组启动验收范围..................................................................2 验收应具备的条件..................................................................3 验收检查的主要内容..............................................................3 验收工作流程.........................................................................5 验收工作需提供的主要资料...................................................6 附件1：申报书（一）（格式）......................................................8 附件2：申报书（二）................................................................12 附件3：验收资料清单................................................................16 附件4：验收报告编制要求 (17)一、工程建设情况报告 (17)二、设计报告 (18)三、土建工程施工报告编写要求 (19)四、机电安装工程施工报告要求 (19)五、土建工程监理报告 (20)六、金属结构及机电监理报告编写要求...................................21 四川省水电站机组启动验收工作指导手册一前言为规范四川省水电站机组启动阶段验收工作，依据国家和省相关水电机组启动阶段验收规程和相关办法，特制定《四川省水电站机组启动验收工作手册》，以便指导水电站项目法人按本手册组织和开展验收工作。

新能源并网发电系统的并网导则新能源并网发电系统的并网导则是指在新能源发电系统接入电网时，需要遵循的一系列规定和标准，以确保系统安全稳定运行，并最大程度地提高电网利用率和新能源发电量。

本文将介绍新能源并网发电系统的并网导则，以帮助相关人员更好地了解并遵守相关规定。

一、并网前准备1. 安全性评估：在进行新能源发电系统并网前，需要进行安全性评估，包括对系统的技术可行性、安全可靠性等方面的评估，确保系统接入电网后不会对电网造成影响。

2. 技术要求：新能源发电系统需要符合国家相关技术标准和规范，包括发电系统的设计、建设和运行要求等。

3. 通信联动：新能源发电系统需要与电网进行通信联动，以实现系统的监控、调度和控制，确保系统运行正常。

二、并网操作1. 并网试验：在新能源发电系统接入电网之前，需要进行并网试验，验证系统的运行状态和性能，确保系统可以正常并网。

2. 并网调试：新能源发电系统接入电网后，需要进行并网调试，检查系统在并网运行时的各项参数是否正常，确保系统安全稳定运行。

3. 并网监测：新能源发电系统接入电网后，需要进行并网监测，随时监测系统的运行状态和性能，及时发现并解决问题。

三、并网管理1. 运行管理：新能源发电系统并网后，需要进行系统的运行管理，包括对系统运行数据的监测、分析和评估，以保证系统运行正常。

2. 事故处理：新能源发电系统并网后，如发生故障或事故，需要及时处理，并保障电网系统的安全稳定运行。

3. 安全保障：新能源发电系统并网后，需要加强系统的安全保障工作，包括防雷、漏电保护等措施，确保系统安全可靠运行。

四、并网验收1. 运行检查：新能源发电系统并网后，需要进行运行检查，验证系统在并网运行时的性能和参数是否正常。

2. 系统评估：新能源发电系统并网后，需要进行系统的评估，评估其对电网运行的影响及其运行效果，以便进行后续优化。

3. 风险评估：新能源发电系统并网后，需要进行风险评估，评估系统的安全性和可靠性，及时发现并解决潜在问题。

新建新能源发电场站并网验收大纲(1)资料1. 简介本文档旨在制定新建新能源发电场站并网验收的大纲(1)资料，以确保新能源发电场站的并网验收符合相关标准和规定。

2. 基本信息新能源发电场站并网验收的基本信息如下：•场站名称：xxxx•场站位置：xxxx•年发电量：xxxx•建设单位：xxxx•设计单位：xxxx•施工单位：xxxx•运营单位：xxxx3. 基础条件和技术参数新能源发电场站并网验收需要满足以下基础条件和技术参数：•网侧电压等级：xxxx kV•机组额定容量：xxxx MW•并网连接方式：xxxx•并网电压等级：xxxx kV4. 验证依据新建新能源发电场站并网验收的验证依据包括以下文件：•场站建设规划和设计文件•场站建设和施工质量检查记录•必要的施工现场照片、视频等资料•场站试运行和演练记录•相关的国家和地方法律法规文件•分项检查及调试报告和验收报告•网络运行和控制文件•隔离开关和过电压保护文件•并网电流电压采集数据和记录•场站可靠性数据和记录•噪声排放和环境影响评估文件5. 验证内容新建新能源发电场站并网验收的验证内容包括以下环节：5.1 场站设计包括场站位置选址、场站规划设计、绘制完整、准确的场站设计图、主要设备选型和技术参数确定等内容。

5.2 施工质量施工质量包括土建工程、设备设置、系统安装、接线安装、设备自动运行状况等方面检查。

5.3 试运行对新能源发电设备进行试运行，以确认设备性能、运行能力等指标符合设计要求。

5.4 环境监测场站环境监测，如：引入环境的噪音、空气、水质、土壤、生物等。

5.5 电力系统技术包括接线连接的正常状态和逆变器的控制器、遥测遥控、电力负荷、配电路和变电站等的正常运行状态。

5.6 建设质量这个步骤包括土建设施的质量，如：基础工程、施工场地、组装和焊接、锻造和轧制等技术环节。

5.7 运行管理包括对设备的巡检、维护、管理等，以保持设备长期稳定的运行。

5.8 安全工作安全工作是新建新能源发电场站并网验收的重要环节，包括现场组织管理、设备安全检查、设备辅助系统、电气设备安全运行等方面的检查。

新建新能源发电场站技术监督检查及并网验收项目技术监督及并网验收项目包括涉网电气设备检查（14项）、调度自动化系统检查（12项）、保护及安自装置检查（14项）和现场资料检查（16项）四个方面，共计56项检查验收项目。

（一）涉网电气设备检查（二）调度自动化系统检查新能源场站配置相量测量系检查PMU 装置的配置情况，配置双数据集中器，检查PMU 装置的系统；新能源场站应具备向电力调预测系统技术资料，检查是否与系 统调度机构正常连接，是否已具备统(PMU),PMU 应将风电场出线（三）保护及安自装置检查（四）现场资料检查调度自动化设备技术说明书、技术参数以及设备验收报告；远动信息（包括电流互感器、电压互感器变比及遥测满刻度值）相关技术资料《继电保护和电网安全自动核查现场是否具备所需材料装置检验规程》、《微机继电保护装置运行管理规程》、《继电保护和安全自动装置技术规程》、《3-10kV电网继电保护装置运行整定规程》、《220-750kV电网继电保护装置运行整定规程》、《国家电网公司十八项电网重大反事故措施》（修订版）、《国家电网公司防止变电站全停十六项措施（试行）》、《国家电网公司关于印发风电并网运行反事故措施要点的通知》查阅两票五制”（或类似管理制应具备并严格执行满足电力安全度）及制度执行情况检查考核记录等运行需要的与并网设备、装置、系统运文档资料行、检修相关的工作票制度、操作票制度；交接班制度、设备巡回检查制度、操作监护制度、维护检修制度、消防制度（以下简称两票五制”）及缺陷管理制度、现场运行管理制度等；应具备满足安全运行需要的与电网调度规程、规范相一致的现场运行规程。

新建新能源发电场站并网验收大纲(1)要点1. 背景为了实现能源转型，促进经济的可持续发展，我国正在积极推进新能源发电产业。

新建新能源发电场站是其中的关键项目之一。

在新建新能源发电场站并网前，需要进行验收工作以保证其安全性和有效性。

2. 验收对象新能源发电场站的建设单位、设计单位、施工单位等相关单位及人员。

3. 验收内容3.1 设计文件1.新能源发电场站设计文件包括但不限于总平面图、电气原理图、施工图、设备参数等相关内容。

2.设计文件应当符合国家有关法律法规和规范的要求，满足场站建设需求和要求。

3.2 施工验收1.检查加固、设备安装、检修运行等情况，包括光伏、风电、水电等多种形式的新能源发电装置。

2.施工验收应当符合国家有关法律法规和规范的要求，确保场站工程建设质量和安全。

3.3 电力系统和网络1.检查场站与电力网之间的联络，包括联络线路、变电站、变压器等设施情况。

2.检查场站与电力系统配合运行的情况，包括调度控制、保护措施等。

3.4 安全检查1.对新能源发电场站进行安全检查，包括电气安全、防雷、消防等方面，保证场站安全。

2.对场站周围环境影响进行评估，保障周边环境。

3.5 运行检查1.对发电设备进行检查，包括发电量、效率等情况。

2.检查场站运行及维护管理的情况，把握场站的生产运行情况。

4. 验收标准将新能源发电场站的设计方案、施工验收等各项指标与国家法律法规、行业标准和设计标准进行比对，从而确定各项指标是否符合标准要求。

5. 验收结果经过以上的各项检查，根据验收标准，确定新能源发电场站是否符合要求，状态是已通过验收、未通过验收或者需要重新验收。

如果出现未通过验收或者需要重新验收的情况，要求建设单位须及时进行改进和整改。

达到验收标准后，方可进行并网运行。

6.新建新能源发电场站并网验收是保障场站安全运行、有效发电的重要环节。

需要建设单位、设计单位和施工单位等相关单位和人员逐一按照验收大纲进行全面认真的检查工作，以确保新能源发电场站能够安全稳定地并网运行。
