低应变反射波法检测1适用范围本细则适用于低应变反射波法检测混凝土桩的桩身完整性，判定桩身缺陷的程度及位置。
其有效检测桩长范围应通过现场试验确定。
2编制依据《建筑基桩检测技术规范》JGJ 106-2014。
3检测仪器设备检测仪器设备主要为RS-1616K（S）基桩动测仪、力锤、力棒。
4受检桩种类及要求4.1 受检桩种类1、混凝土预制桩2、混凝土灌注桩4.2 受检桩要求4.2.1受检桩混凝土强度至少达到设计强度的70%，且不小于15MPa。
4.2.2桩头的材质、强度、截面尺寸应与桩身基本等同。
4.2.3桩顶面应平整、密实，并与桩轴线基本垂直。
5现场检测5.1准备工作5.1.1收集工程桩的桩型、桩长、桩径、设计桩身混凝土强度、施工记录及地质勘察报告等有关技术资料。
5.1.2检查桩顶条件和桩头处理情况受检桩桩顶的混凝土质量、截面尺寸应与设计条件基本相同。
灌注桩应凿去桩顶浮浆或松散、破损部分，并露出坚硬的混凝土表面；桩顶平面应平整干净无积水，必要时宜采用便携式砂轮机磨平；妨碍正常测试的桩顶外露主筋应割掉。
预应力管桩当法兰盘与桩身混凝土之间结合紧密时，可不进行处理，否则，应采用电锯将桩头锯平。
当桩头与承台或垫层相连时，应将桩头与混凝土承台或垫层断开。
5.1.3检查仪器设备，使测试系统各部分之间匹配良好。
5.2现场仪器设备配置（如下图）：5.3测量传感器的选择和安装5.3.1传感器的选择检测长桩的桩端反射信息或深部缺陷时，应选择低频性能好的传感器；检测短桩或桩的浅部缺陷时，应选择加速度传感器或宽频带的速度传感器。
5.3.2传感器的安装1、传感器安装应采用化学粘结剂或石膏、黄油等粘贴，不应采用手扶式。
安装时必须保证传感器与桩顶面垂直。
2、激振点和传感器安装位置应避开钢筋笼的主筋影响。
3、实心桩的激振点位置应选择在桩中心，测量传感器安装位置宜为距桩中心2/3半径处；空心桩的激振点与测量传感器安装位置宜在同一水平面上，且与桩中心连线形成的夹角宜为90度，激振点和测量传感器安装位置宜为桩壁厚的1/2处。
桥梁桩基检测规范2014篇一:桥梁桩基检测要求宁波地铁2号线一期黄隘车辆段出入段线及东外环停车场出入场线桥梁桩基检测要求本工程桩基检测按照《宁波市建筑桩基设计与施工细则(2001甬DBJ02-12)》、《建筑地基基础设计规范(J10252-2003)》、《基桩低应变动力检测技术规程(DBJ10-4-98)》要求进行桩身完整性及承载力检测，具体要求如下:1、成桩质量检测:工程桩桩身完整性检测比例100%，采用超声波检测。
2、桩基静载实验:桩基静载实验桩数一般情况下不低于各工程总桩数的1%且不少于3根;工程桩总数在50根以内的不少于2根。
具体桩位由业主、设计、施工及监理等单位根据现场情况确定。
3、高应变动测:采用高应变动测检测桩基承载力的桩其数量不低于总桩数的2%且不少于5根。
篇二:桥梁检测最基本的标准桥梁检测最基本的标准1. 桥梁事故频发1随着我国公桥梁事业的发展，桥梁越来越多，同时既有的许多桥梁亦逐渐进入了养护维修阶段，有关专家认为桥梁使用超过25年以上则进入老化期，据统计，我国桥梁总数的40%已经属于此范畴，均属“老龄”桥梁。
而且随着时间的推移，其数量还在不断增长，桥梁管理者对桥梁的养护已日益重视。
为了适应公路运输载重量不断发展的要求，充分利用现有的公路桥梁，使之能继续安全地为公路运输服务，根据交通部颁布的《公路养护技术规范》要求，必须对桥梁进行鉴定。
随着各地如火如荼地发展桥梁，接踵而来的桥梁施工事故也频频敲响了安全生产的警钟。
2. 桥梁施工安全事故总结屡屡发生的桥梁施工事故让人触目惊心，原因可能不尽相同，地质、勘察、设计、施工、监理等过程，每个方面的疏忽都可能酿成安全事故，但有一点是可以肯定的，事故折射出的是安全施工监测技术和手段的不足，以及施工安全管理和监管力度的欠缺。
桥梁施工中的高技术含量和高风险性无不需要强烈的安全意识、周密的安全管理和严格的安全监管来实现，桥梁工程很大程度上就是一项考验安全管理的工程。
工作研究简述低应变反射波法在灌注桩桩身完整性检测的应用杨 帆 刘海艳（沈阳岩土工程技术测试开发有限公司，辽宁 沈阳 110015）摘 要：简述低应变反射波法在灌注桩桩身完整性检测的应用，总结出低应变反射波法的优缺点，为检测人员在工程现场更好的应用低应变反射波法提供依据，更高效更准确的运用低应变反射波法进行灌注桩桩身完整性的检测工作。
关键词：灌注桩桩身完整性检测；低应变法；适用条件及提高准确性灌注桩因其本身具有的特点，具有较为广泛的应用，是一种常见的桩基础形式。
灌注桩根据成孔的机械不同而通常有以下几种：螺旋钻机成孔法、冲击钻机成孔法、正循环回转法、反循环回转法等。
受场地岩土工程地质条件、现场施工条件及施工工艺、原料及施工进度安排、施工人员技术水平等制约，灌注桩成桩质量有很大的不确定性，易产生桩身混凝土振捣不密实、蜂窝、空洞、夹泥、离析等缺陷，影响成桩的质量，造成重大安全隐患。
而桩基础属于重要的隐蔽工程具有不可逆性，又是整个建筑物安全体系的重要一环，所以根据现场的实际情况，通过行之有效的完整性检测方法，对灌注桩进行桩身完整性评价是一件十分重要的工作。
低应变反射波法作为一项广泛应用于灌注桩桩身完整性检测的方法，任何更好的准确的运用于灌注桩桩身完整性检测，是一项十分重要的工作，本文通过总结多年的现场工作经验，简述低应变反射波法的优缺点，将低应变反射波法更好的应用于不同条件下的灌注桩桩身完整性检测。
1 低应变反射波法桩身完整性检测简介：该方法是将速度或加速度传感器用耦合剂粘贴在桩顶上，用激振锤敲击桩顶激发产生应力波沿桩体向下传播，根据振动理论和波动理论分析应力波在桩体内的传播与反射的固有规律，对完整桩体，只会在桩端产生反射，对桩体中的蜂窝、断桩、缩（扩）径、沉渣、离析等破损部位，因存在波阻抗差异，也会产生反射波。
这些信息经桩基动测分析仪记录下来，将室外记录下来的信息通过室内回放，借助于计算机进行对实测信号在时域内进行波形分析，在频域内进行频谱分析，以了解桩内波阻抗的变化情况，进而据其规律和特征确定桩体的缺陷性质和缺陷位置。

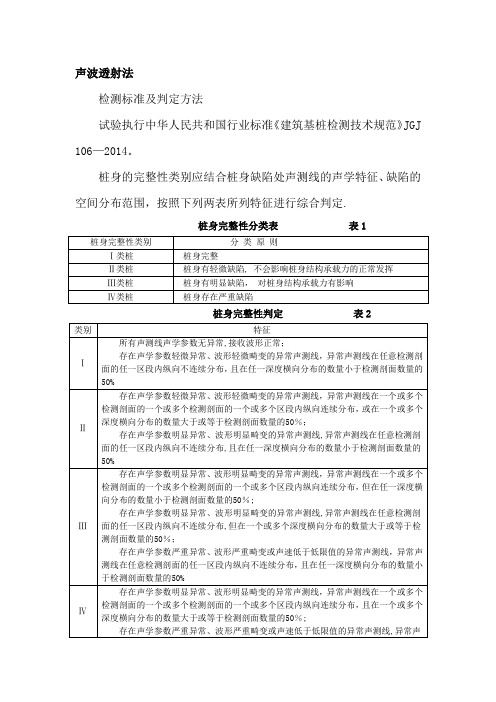

声波透射法
检测标准及判定方法
试验执行中华人民共和国行业标准《建筑基桩检测技术规范》JGJ 106—2014。
桩身的完整性类别应结合桩身缺陷处声测线的声学特征、缺陷的空间分布范围，按照下列两表所列特征进行综合判定.
桩身完整性分类表表1
桩身完整性判定表2
低应变
检测标准和判定方法
试验执行《基桩低应变动力检测规程》JGJ/T93-95和《建筑基
桩检测技术规范》JGJ 106—2014.
桩身完整性类别的划分原则及其对应的技术特征见表3。
桩身完整性分类表表3
注:对同一场地、地质条件相近、桩型和成桩工艺相同的基桩，因桩端部分桩身阻抗与持力层阻抗相匹配导致实测信号无桩底反射波时,可参照本场地同条件下有桩底反射波的其他桩实测信号判定桩身完整性类别。
钻芯法
检测标准和判定方法
桩身完整性判定按行业标准《建筑基桩检测技术规范》（JGJ 106-2014）和《钻芯法检测混凝土强度技术规程》CECS03—2007的
要求进行.
混凝土芯样试件的抗压强度试验按现行国家标准《普通混凝土力学性能试验方法》GB/T 50081—2002的有关规定执行。
芯样抗压强度代表值应按一组三块试件强度值的平均值确定。
桩身完整性类别的划分原则及其对应的技术特征见表5和表6。
桩身完整性类别的划分原则表5
桩身完整性类别的技术特征(外观及强度）
多于三个钻芯孔的基桩桩身完整性可类比表6的三孔特征进行判定。
表6 桩身完整性判定。
地基专业作业指导书基桩低应变反射波法测试分析实施细则文件编号：版本号：编制：批准：生效日期：基桩低应变反射波法测试分析实施细则1. 目的为使测试人员在做基桩低应变反射波法测试时有章可循，并使其操作合乎规范。
2. 适用范围本方法适用于检测混凝土桩的桩身完整性，推定缺陷类型及其在桩身中的位置。
本方法不宜对桩长进行核对，对桩身砼的强度等级作出估计。
对于粉喷桩不提倡使用本检测方法，对于石灰桩等柔性桩和碎石桩等散体材料桩不能使用本检测方法。
3. 引用文件对于湖北省境内的检测项目，以《建筑地基基础检测技术规范（DB42/269-2003）》为最基本的技术依据，当该规范不明确时，参照下述规范执行：《建筑基桩检测技术规范（JGJ 106-2014）》对于湖北省境外的检测项目，依据行标执行。
对于每次发出的检测报告中，必须明确该报告依据的技术标准，并严格按其标准执行。
4. 职责检测工程师负责现场检测；并负责计算分析和编写检测报告。
5. 工作程序5.1 检测现场准备桩头清理：拟测桩的桩头清除浮浆层，见到新鲜坚硬的砼，桩头大致平整。
测点凿磨：最好在进场前对所有拟测桩桩顶砼面上凿磨出2～3片5cm×5cm的平整面（砼坚硬），其粗糙度应不超过1mm，作为传感器安装处。
对于预应力砼桩，如桩顶面未破坏，或法兰盘与砼连接紧密，可不作处理。
凿磨工具用凿子、铁锤或打磨机等。
本条要求在也可放在现场检测时完成，但会明显延长现场检测时间。
检测通道：拟测桩周围应能容许人步行安全地通过。
确定检测日期：受检砼灌注桩的砼强度在检测时应不低于设计强度的70%且不小于15MPa。
5.2 内部准备5.2.1 必须带齐下述检测仪器设备：RS1616K(P)型动测仪一台（电池应已充电）；加速度计一只；小毛刷一只；力捧、小铁锤各一只，橡皮垫。
力棒选择：桩长≥18m或桩长>15m且桩径≥1.0m时，须选用大力棒。
5.2.2 应携带以下机具及物品：记录笔纸、记录夹及资料包；仪器设备使用记录表；手锤、平口及尖嘴凿子各一个，橡胶泥若干；尖嘴钳、十字起子、平口起子各一把、绝缘胶带一卷；安全帽、胸牌。
XXXXXXXXX工程基桩检测预制管桩低应变法、单桩静载荷试验法检测实施方案检测人员：XX ［上岗证号：XX000105 ］XX ［上岗证号：45XX0271］项目负责：XX ［上岗证号：4XX00 ］报告编写：XX ［上岗证号：45030XX］报告审核：XX ［上岗证号：4XX03XX ］报告批准：XX ［上岗证号：4XX3000XX ］XXXXX工程有限公司资质证书编号：桂建检字第4XXX22号计量认证证号：201XXX1X号二○一五年三月目录1、工程概况2、检测方法及其依据标准2、1检测方法及检测目的2、2检测依据标准3、抽样方案3.1低应变法检测3.2单桩静载荷试验法检测4、试验方法、要求及步骤4．1低应变法4．2单桩静载荷试验法5、拟投入的检测设备和人员6．试验周期7、安全保证措施8、质量承诺9、服务承诺1、工程概况2、检测方法及其依据标准2.1检测方法及检测目的根据设计要求，本工程基桩按如下方法进行检测：⑴《建筑地基基础设计规范》（GB50007—2011）⑵《岩土工程勘察规范》（GB50021—2001）⑶《建筑桩基技术规范》（JGJ94—2008）⑷《建筑基桩检测技术规范》（JGJ 106—2014于2014年10月1日实施）⑸《土工试验方法标准》（GB/T50123—1999）⑹《普通混凝土力学性能试验方法》（GB/T50081-2002）⑺《建筑抗震设计规范》（GB50011—2010）⑻《建筑工程检测试验技术管理规范》（JGJ190—2010）⑼《建筑工程施工质量验收统一标准》（GB50300-2013于2014年6月1日实施）⑽广西启元建筑设计有限公司提供的本工程相关设计图纸3、抽样方案3.1低应变法检测：根据《建筑基桩检测技术规范》（JGJ106-2003）要求“对于一桩一柱承台基础，桩身完整性检测数量为总桩数的100%”。
工程1栋总桩数约284根，承台142个，本次低应变动测为142根。
实验报告课程：桩基检测与评定题目：低应变检测桩身完整性与桩基超声波透射法院系：土木工程系专业：年级：姓名：指导教师：西南交通大学峨眉校区2012 年7 月 1 日基 桩 反 射 波 法 试 验检 测 报 告一．基本原理基桩低应变动力检测反射波法的基本原理是将桩身假定为一维弹性杆件（桩长>>直径），在桩顶锤击力作用下，产生一压缩波，沿桩身向下传播。
当桩身存在明显波阻抗Z 变化的截面将产生反射和透射波，反射的相位和幅值大小由波阻抗Z 变化决定。
桩身波阻抗Z 由桩的横截面积A 、桩身材料密度ρ等决定即Z=A C ⋅⋅ρ。
假设在基桩中某处存在一个波阻抗变化界面，界面上部波阻抗1Z =111A C ρ，上部波阻抗2Z =222A C ρ①当1Z =2Z 时，表示桩截面均匀，无缺陷。
②当1Z >2Z 时，表示在相应位置存在缩径或砼质量较差等缺陷，反射波速度信号与入射波速度信号相位一致。
③当1Z <2Z 时，表示在相应位置存在扩径，反射波与入射波速度信号相位相反。
当桩身存在缺陷时，根据缺陷反射波时刻与桩顶锤击触发时刻的差值△t 和桩身传播速度C 来推算缺陷位置Lx=△t ²C/2二．现场检测大致流程是用力锤对桩顶作瞬态激振，以产生脉冲应力波，由设置在桩顶的加速度传感器接收入射波和反射波信号，该信号经电荷放大后，经桩基分析系统处理，根据反射波的时差，相位和幅值即可判断桩身的缺陷位置、类型及程度。
传感器的安装对现场信号的采集影响较大，理论上传感器越轻、越贴近桩面、与桩面之间接触刚度越大，传递特性越好，测试信号也越接近桩面的质点振动。
对实心桩的测试，传感器安装位置宜为距桩心2/3～3/4半径处；对空心桩的测试，锤击点与传感器安装位置宜在同一水平面上，且与桩中心连线形成90°夹角，传感器安装位置宜为桩壁厚的1/2处。
传感器的安装必须通过藕合剂垂直与桩面粘接，此次实验使用的是经口加工的口香糖。
中华人民共和国住房和城乡建设部公告第384号住房城乡建设部关于发布行业标准《建筑基桩检测技术规范》的公告现批准《建筑基桩检测技术规范》为行业标准，编号为JGJ 106-2014，自2014年10月1日起实施。
其中，第4.3.4、9.2.3、9.2.5和9.4.5条为强制性条文，必须严格执行。
原《建筑基桩检测技术规范》JGJ 106-2003同时废止。
本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国住房和城乡建设部 2014年4月16日中华人民共和国行业标准建筑基桩检测技术规范Technical code for testing of building foundation pilesJGJ106-2014前言根据住房和城乡建设部《关于印发<2010年工程建设标准规范制订、修订计划>的通知》(建标[2010]43号)的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国外先进标准，并在广泛征求意见的基础上，修订了《建筑基桩检测技术规范》JGJ 106-2003。
本规范主要技术内容是：1.总则；2.术语和符号；3.基本规定；4.单桩竖向抗压静载试验；5.单桩竖向抗拔静载试验；6.单桩水平静载试验；7.钻芯法；8.低应变法；9.高应变法；10.声波透射法。
本规范修订的主要技术内容是：1.取消了工程桩承载力验收检测应通过统计得到承载力特征值的要求；2.修改了抗拔桩验收检测实施的有关要求；3.修改了水平静载试验要求以及水平承载力特征值的判定方法；4.补充、修改了钻芯法桩身完整性判定方法；5.增加了低应变法检测时应进行辅助验证检测的要求；6.取消了高应变法对动测承载力检测值进行统计的要求；7.补充、修改了声波透射法现场测试和异常数据剔除的要求；8.增加了采用变异系数对检测剖面声速异常判断概率统计值进行限定的要求；9.修改了声波透射法多测线、多剖面的空间关联性判据；10.增加了滑动测微计测量桩身应变的方法。
工程桩基完整性检测练习题库姓名：________ 成绩：________ 部门：________1.低应变适用桩型( )A.混凝土灌注桩B.薄壁钢管桩C.混凝土预制桩D. 木桩E.高粘结强度桩2.反射波法的理论基础是一维线弹性杆件模型，受检基桩应满足下列条件( )A.长径比大于10;B.瞬态激励脉冲有效高频分量的波长与桩的横向尺寸大于5:C.设计身截面基本规则:D.应力波传播时平截面假定成立E.桩身混凝土近似满足弹性体。
3.低应变法能检测出桩的( )。
A桩身存在的缺陷类型B桩身存在的缺陷位置C.桩身混凝土强度D.桩长E桩身混凝土传播速度4.反射波法的有效测试深度受以下因素影响( )。
A.激振方式B.桩身质量C.桩型D.设备条件E.平均波速4.反射波法的有效测试深度受以下因素影响( )。
A.激振方式B.桩身质量C.桩型D.设备条件E.平均波速5.低应变法检测完整性的判定需要考虑下列( )因素。
A缺陷的严重程度B缺陷的位置C.桩的承载性状D.单桩承载力是否满足设计要求E.缺陷性质6.桩身完整性验收抽样检测的受检桩选择宜符合下列( )规定。
A施工质量有疑问的桩B设计方认为重要的桩局部地质条件出现异常的桩D.施工工艺不同的桩E设计承载力较大的桩7、关于基桩的低应变完整性分类，下列()说法是错误的。
A.IV类桩就是废桩，其单桩承载力不可能满足设计要求B.缺陷的位置对于基桩完整性的判断没有任何影响;C.单桩承载力满足设计要求，完整性可判为为I类或ⅡI类D.重点工程应该严判，一般工程则可轻判:E.I类桩一定有桩底反射波。
8.激振效果的好坏，主要受( )因素影响。
EA碰撞材料的重量、硬度碰撞方向碰撞速度桩身深度E.碰撞材料的弹模、接触面积9.信号激振是检测工作的重要环节之一，对激振的要求有( )。
A.选择锤击能量较大的锤击装置:B.产生一定能量的应力波沿桩身传递:C.激振信号的脉冲宽度需人为加以控制:D、激振应避免产生杂波信号，其锤击效果较大程度取决于试验人员的经验E.一般选择高频锤激发，以获取更好的分辨率。
对低应变反射波法在桩基检测中的应用探讨作者：李俊来源：《城市建设理论研究》2014年第10期［摘要］低应变反射波法以其快速、简便、可靠等诸多特性在桩基完整性检测中被广泛应用，同时其对检测者和分析者的技术水平要求也很高，作者通过理论结合多年的现场经验，对低应变反射波法在实际应用中的重点和注意事项加以探讨。
［关键词］低应变反射波；检测；重点；注意事项中图分类号：C35文献标识码： A近年来，低应变动测技术在公路桥涵等建筑物基桩的完整性检测中得到了广泛和全面的应用，这不仅因为其检测费用低廉、操作快速简便，更重要的原因是其具有相当高的可靠性。
但随着该项技术的更广泛应用，大量速训上岗的现场数据采集人员和分析判定人员的素质不一，使该项检测技术的可靠性大打折扣，在检测质量中存在重大隐患。
在下面的篇幅里，笔者通过理论结合多年的现场经验，对低应变反射法在桩基检测的应用中的部分重点和注意事项加以阐述。
1在现场检测中的几个注意事项关于测试桩桩头测点打磨。
在一般的检测中，桩头测点的打磨工作是由施工单位完成的，但有时由于工人的经验欠缺，会对基桩浅层造成轻微损伤，该损伤可能基桩承载力影响极小，但在检测中对采集信号影响很大，很可能造成对基桩完整性的误判，这就要求检测者能够及时通过询问、调查等方式将这一“伪信号”剔除。
2）关于测点的布置。
对于桩径较小的基桩，测点的布置对采集信号的影响不是很大，但对于桩径大于80cm 的基桩，测点的布置就显得尤为重要。
一般不要少于两个测点，且应避开主筋，测点和锤击点的应保证足够的距离以消除二维效应对采集信号的干扰。
3）关于激振锤的选择。
对于采集信号不太理想的基桩，宜选用硬度不同的橡胶锤以获取波长不同的反射信号综合分析。
尤其对桩长较长，反射信号微弱的状况下，应选用硬度较低的激振锤以获取在桩身传播中能量衰竭程度较弱的低频长波信号，使仪器接收到的反射信号更加明显。
4）关于对桩顶标高的测量。
很多时候检测人员会忽略这一工作或者直接交给施工单位去做，虽然桩顶标高与基桩的完整性并无直接关系，但它关系到桩长是否达到设计标准，进而影响基桩承载力，这对工程质量是至关重要的。
反射波法检测基桩完整性2014年06月反射波检测基桩完整性z基本原理z仪器设备z现场检测z工程实例基本原理——基本假设z连续弹性的一维均质杆件（D<λ<L）z不考虑桩周土体对沿桩身传播应力波的影响z桩在变形时横截面保持为平面，沿截面有均布的轴向应力满足以上假定条件时，桩可视为一维杆件•检测桩身混凝土的完整性•推定缺陷类型及其在桩身中的位置当在桩顶垂直施加一瞬时作用力后，桩的端面上的质点受力后产生振动，而振动的传播就形成了波，此时弹性波就会沿着桩身进行传播。
1、激振产生的是半球面波，要求垂直激振，只产生纵波；2、因波长较长，远离桩头后可按准平面波考虑；3、近桩头部位有斜入射发生，会有折射纵波P、折射横波S，向桩身外传播；4、垂直入射的纵波传播至桩底，再向上反射。
z折射及折射损失：折射损失主要在桩头附近产生；土层越硬，折射损失越大，反射信号越弱。
z衰减损失：高频成份会不同程度的衰减。
桩不是完全弹性的，桩身存在内阻尼桩是埋入土中，桩侧土的阻力，同样产生弹性波的衰减z反射、透射及反射损失：桩身内出现缺陷的部位及桩底均存在波阻抗界面，均会产生反射及透射Z1F↑, v↑F1↓, v1 ↓F↓, v↓Z2z A2<A1, ρ2=ρ1, C2=C1z So that, Z2<Z1z Z1-Z2>0z[(Z1-Z2)/(Z2+Z1)]V↓>0z V↑& V↓in the samedirectionz F↑=[(Z2-Z1)/(Z2+Z1)]F↓z V↑=[(Z1-Z2)/(Z2+Z1)]V↓A1 > A2局部阻抗缩小全界面阻抗缩小Z1F ↑, v ↑F 1↓, v 1 ↓F ↓, v ↓Z2z F ↑=[(Z2-Z1)/(Z2+Z1)]F ↓zV ↑=[(Z1-Z2)/(Z2+Z1)]V ↓ρ1 > ρ2z A2=A1, ρ2<ρ1, C2<C1z So that, Z2<Z1z Z1-Z2>0z [(Z1-Z2)/(Z2+Z1)]V ↓>0zV ↑& V ↓in the same direction基本原理——空洞、孔隙、离析Z1F ↑, v ↑F 1↓, v 1 ↓F ↓, v ↓Z2z F ↑=[(Z2-Z1)/(Z2+Z1)]F ↓zV ↑=[(Z1-Z2)/(Z2+Z1)]V ↓A1 < A2z A2>A1, ρ2=ρ1, C2=C1z So that, Z2>Z1z Z1-Z2<0z [(Z1-Z2)/(Z2+Z1)]V ↓<0zV ↑& V ↓in the opposite direction基本原理——扩径（颈）局部阻抗增大全界面阻抗增大基本原理——扩径（颈）z 桩端模型(两种极限状态)V1V2V1=V2/2自由端F=0固定端V=0基本原理——桩端模型基本原理——小结z对于缩颈类缺陷（缩径、空洞、离析、裂缝等），反射波与入射波同相z对于扩颈类缺陷，反射波与入射波反相z当桩长和桩径一定时，桩身强度愈大、桩侧土强度愈小，桩底反射信号愈强；反之，桩身强度愈低、桩侧土强度愈大，桩底反射信号愈弱。
z主机系统z激振设备z接收传感器z分析处理软件仪器设备——主要组成z A/D 位数：24位z 前置放大：1、2、5、10、20、50、100倍z 采样间隔：1us 至64ms ，可调z 采样长度：>=4096z 频响：10Hz 至10000Hzz 波形采集、显示、存储、处理、打印主要包括控制系统、电源系统、模拟滤波、放大系统、信号采集、控制与分析软件等。
仪器设备——主机系统z激振效果的好坏，主要受碰撞材料的重量、硬度、弹模、接触面积及碰撞方向和速度等影响；z材质越软、碰撞速度越低，锤体越重，信号的脉冲宽度就越大，覆盖的高频成份也就越少。
z碰撞方向和碰撞形式主要影响波形形态，反射波测桩以自由落体和垂直敲击为宜，有利于抑制质点的横向振动。
z对不同长度、不同类型的基桩，需采用不同材料、不同能量的激振设备。
一般大长桩用大力棒（能量大、频率低），短细桩或测试浅部缺陷时用手锤（能量小，频率高），介于中间的桩则可用小力棒（能量及频率介于大力棒及手锤之间），当然敲击设备的选择也与地质情况有关，用户可以根据经验选择z振源对检测信号的影响z锤头材料：过硬，高频波提高缺陷分辨率，探测浅部缺陷有利，易衰减，不易获取桩底反射；过软，低频波有利于桩底反射，但降低桩身上部缺陷的分辨能力。
z冲击能量：锤重及落锤速度决定能量大小。
能量应适中，过小，应力波很快衰减，看不到下部缺陷和桩底反射。
在检测大直径长桩时应选择较重的力锤并加大锤击速度，大幅度提高敲击力，但锤过重将掩盖微小缺陷。
锤重的选择应使得有明显的桩底反射为原则。
z振源对检测信号的影响z接触面积：对于直径灌注桩，除选择重锤加大能量冲击外，还要加大锤的直径，使接触面积增大。
z脉冲宽度：脉冲宽度大，有利于长桩及深部缺陷检测，但波长增大，绕射，小缺陷识别能力差；脉冲宽度小，波长小，不能满足一维弹性杆的要求，出现速度及波形的畸变。
应根据桩的特点，激发合适脉冲宽度的入射波，有时在同一根桩上，按照不同的检测目的，需要产生不同的脉冲宽度。
该桩桩长约44.0m，混凝土砼强度为C35，桩径600mm。
由于桩头灌注浮浆过长至使凿去浮浆接桩，接桩长度约为2.3m，接桩部分桩径为800mm，接桩采用钢护筒，采用尼龙、铜和铁锤击振，分辨率有所不同。
尼龙锤铁锤铜锤z速度传感器z加速度传感器z ICP（内置前放）较强烈的冲击或震动都会导致传感器的性能下降或损坏，所以应防止传感器从高处跌落或被压在重物之下z足够的量程范围、动态范围、灵敏度；良好的阻尼特性。
z速度传感器：磁电式；将振动速度转换为电量；常用下限频率10、14、28、38Hz，阻尼0.6-0.7，灵敏度大约300mv/cm/s.z ICP加速度传感器：内装阻抗变换电路的压电加速度计；压电式；体积小、重量轻、量程大、工作频带宽；常用灵敏度100mv/g，频响几Hz至几kHz.z加速度、速度传感器比较z若现场处理或后续分析得当，对于中深部缺陷（2-40m），两种传感器可以得到相似甚至一致的信号；z由于速度传感器的高频不足，浅部缺陷（<2m）辨别困难；并非所有浅部缺陷都难以识别，如果采用合理振源、合理安装方法和处理方法，它还是可以识别大部分浅部缺陷，只是较加速度传感器差而已。
z由于低频不足，使用速度传感器检测桩长大于40m时，时域波形的桩底反射特征往往模糊不清，频域曲线难见整桩的一阶谐振。
z高阻尼速度传感器采用牺牲灵敏度，增大阻尼办法拓宽其频响范围，比低阻尼速度传感器更适宜于测桩现场检测——流程■检测任务委托■调查、资料收集■制定检测方案■现场检测■计算机分析和结果评价■检测报告及报告归档现场检测流程1、被检工程项目名称及建设、设计、施工监理单位名称；2、工程项目地点、规模、地基基础设计等级、桩基础型式、设计对检测要求等工程概况3、被检工程的岩土工程勘察资料(地层分层、持力层、研算承载力)；周围环境：有无暗湖、暗河。
4、设计桩基础施工桩位图、桩径、桩长、施工记录、护筒高度、直径、钢筋笼规格和长度、砼标号等级、充盈系数、砼砂石组分。
5、施工机械、成桩工艺、施工的程序、打桩方式、会否引起挤压，会否伤害其桩头，有否在施工中产生故障（如停电事故、丢钻头）、施工速度等。
6、施工过程中成桩质量检查资料；z成桩质量检查是桩基施工过程中，施工方在监理方监督指导下，对各施工工序过程的质量检查。
成桩质量检查资料，是桩基检测前必须了解的重要资料，不同桩型的检查有：a）灌注桩的成桩检查主要包括成孔及清孔、钢筋笼制作及安装、混凝土搅制及灌注等三个工序过程的质量检查资料。
b）预制桩和钢桩成桩质量检查主要包括制桩、打入（静压）深度、停锤标准、桩位及垂直度检查资料。
c）沉管灌注桩及其他具有上述灌注桩和预制桩施工工序的质量检查，按上述一、二、有关项目进行的质量检查资料。
7、试桩桩顶处理方法、处理前后的标高、龄期等；8、进一步明确委托方的具体要求；9、检测项目现场实施的可行性；10、其他。
现场检测——检测方案编写1）委托方、设计单位的要求，即检测目的2）工程概况、桩基工程概况3）工程地质概况4）检测方法及检测方法选用依据5）检测依据、标准、规范6）试验桩处理要求7）受检桩抽样方案8）检测部署：设备、人员配置；水电要求、检测环境、检测配合；检测时间安排9）试验过程10）试验报告涵盖内容简述z现场检测前应做到：1）核查受检桩的桩位，检查休止时间是否达到检测规范要求；2）检查仪器是否正常以及准备全套工作设备：主机、连续线、电池（充电）、激振源、传感器。
3）对周围环境情况（如振动、地下降水等）作好检查与记录。
z检测过程中应：1）严格按检测规范进行检测；2）遵循国家有关安全生产的规定；3）数据出现异常，立即查找原因，确定是否重新检测；4）当需要进行验证或扩大检测时，验证方法的选择、扩大检测的桩数及抽样方法低应变：桩头平，激振重，不同材质激振锤，测量桩头直径，多曲线一致性好，见到桩底；现场检测——抽检数量（JGJ106)1、柱下三桩或三桩以下的承台抽检桩数不得少于1根。
2、设计等级为甲级，或地质条件复杂、成桩质量可靠性较低的灌注桩，抽检数量不应少于总桩数的30%，且不得少于20根；其他桩基工程的抽检数量不应少于总桩数的20%，且不得少于10根；3、对端承型大直径灌注桩，应在上述两款规定的抽检桩数范围内，选用钻芯法或声波透射法对部分受检桩进行桩身完整性检测。
抽检数量不应少于总桩数的10%。
4、地下水位以上且终孔后桩端持力层已通过核验的人工挖孔桩，以及单节混凝土预制桩，抽检数量可适当减少，但不应少于总桩数的10%，且不应少于10根。
5、工程有特殊需要时，应适当加大抽检数量，尤其是低应变法检测具有速度快、成本低的特点，扩大检测数量能更好了解整个工程基桩的桩身完整性情况。
低应变法信号采集时，应根据桩径大小。
桩心对称布置2~4个检测点，每个检测点记录存放信号数不宜少于3 个。
z传感器的耦合点及锤的敲击点都必须干净、平整、坚硬、无积水，所以在测试前应对桩头进行必要的处理——清除桩头表面的浮浆及其他杂物、在桩头打磨出两小块平整表面分别用以安放传感器、手锤敲击。
妨碍正常测试的外露主筋应割掉。
z安装完毕后的传感器必须与桩顶面保持垂直，且紧贴桩顶面，在信号采集过程中不得产生滑移或松动。
z传感器安装点及其附近不得有缺损或裂缝；z当锤击点在桩顶中心时，传感器安装点与桩中心的距离宜为桩半径的三分之二；z当锤击点不在桩顶中心时，传感器安装点与锤击点的距离不宜小于桩半径的二分之一；z对于预应力管桩，传感器安装点、锤击点与桩顶面圆心构成的平面夹角宜为90度。
