基桩反射波法检测的基本原理

基桩动力检测低应变反射波法第一节反射波法动测技术反射波法是在桩身顶部进行竖向激振产生弹性波，弹性波沿着桩身向下传播，当桩身阻抗存在明显差异的界面（如桩底、断桩和严重离析等）或桩身截面积变化（如缩径或扩径）部位，将发生反射波，经接收放大、滤波和数据处理可以识别来自桩身不同部位的反射信息，据计算桩身波速，以判断桩身完整性及估计混凝土强度等级并校核桩的实际长度。

一、反射波法动测原理桩完整性的反射波法诊断技术是以一维波动理论为基础的。

由一维波动理论可知，桩阻抗是其横截面积，材料密度和弹性模量的函数Z = EA/C =ρcA (2.1)式中Z为桩的广义波阻抗（单位为N⋅s/m），c为桩的声波速度（单位为m/s），E 为桩的弹性模量（单位为N/m2），ρ为桩的质量密度（单位为kg/m3），ρc为桩的声特性阻抗或声阻碍抗率（单位为kg/m2s）。

将一维波动理论用于线弹性桩（桩的长度远大于直径且入射波波长λ大于桩的直径）。

在桩顶锤击力作用下，产生一压缩波，此波以波速c沿桩身向下传播。

假定桩的材料沿长度不变（即ρc不变），则桩的阻抗变化仅依赖截面积的变化。

截面的任何变化都使部分入射波产生反射。

反射波和透射波的幅值大小及方向由前述的理论决定。

（一）不考虑桩周阻尼的的影响，桩顶入射波在变截面处的反射与透射σT = σ1 [2A1 /(A1+A2)]σR= σ1[(A2 – A1) /(A1 +A2)] (2.2)及v T = v1 [2A1 /(A1+A2)]v R= -v1[(A2 – A1) /(A1 +A2)] (2.3)式中下标I、R、T分别表示入射、反射和透射。

由式（1.2）及式（1.3）可得：（1）对于截面均匀，无缺陷的桩，即A1=A2，或Z1=Z2，则有σT = σI v T =v IσR= 0 v R = 0 (2.4)可见，均匀桩不产生反射波，入射波以不变的波速和应力幅值与方向向下传播。

若在桩的顶端安装加速度传感器，则可测得各截面反射波加速度信号（或速度信号）为零。

低应变反射波法检测桩基以动测方法发展起来的桩身完整性检测技术是依赖于桩身及其缺陷对入射波的反应而进行间接判断的一种方法，其中低应变反射波法是工程中检测桩基完整性最常用的方法之一。

在本文中将对低应变反射波法测桩的原理、特点结合工程中的应用进行详细介绍，并就低应变反射波在使用上的限制及影响因素进行简单介绍。

1、低应变反射波法测桩的特点低应变反射波法是工程中检测桩基完整性最常用的方法之一，有其不可替代的优势，但也存在众多不足带来的误判、漏判等，给工程建设造成不利影响：(1) 反射波法的优点仪器设备轻便，操作简单，成本低廉；检测覆盖面大，可对桩基工程进行普查；可检测桩身完整性和桩身存在的缺陷及住置，估计桩身混凝土强度、核对桩长等。

(2) 反射波法的局限性①检测桩长的限制，对于软土地区的超长桩，长径比很大，桩身阻抗与持力层阻抗匹配好，常测不到桩底反射信号。

②桩身截面阻抗渐变等时，容易造成误判。

③当桩身有两个以上缺陷时，较难判别。

④在桩身阻变小的情况下，较难判断缺陷的性质。

⑤嵌岩桩的桩底反射信号多变，容易造成误判。

2、原理低应变反射波法是在时间域上研究分析桩的振动曲线，通常是通过对桩的瞬态激振后研究桩顶速度随时间的变化曲线，从而判断桩的质量。

一般是根据反射波与入射波相位的关系，判别某一波阻抗界面的性质，这是低应变反射波法判别桩底情况及桩身缺陷的理论依据。

3、桩身混凝土强度判断应注意以下几个方面在针对具体的测试信号进行分析时还要结合桩周土的情况及影响因素进行判断。

嵌岩桩的时域曲线中桩底反射信号变化复杂，一般情况下，桩底反射信号与激励信号极性相反；但桩底混凝土与岩体阻抗相近，则桩底反射信号不明显，甚至没有；如桩底有沉渣，则有明显的同相反射信号。

因此，要对照受检桩的桩型、地层条件、成桩工艺、施工情况等进行综合分析，不宜单凭测试信号定论。

4、在桥梁桩基检测中的应用（1）工程概况该新建桥梁基础采用钻孔灌注圆桩，测桩布置图见图1。

桩基低应变(反射波法)的基本原理桩基低应变反射波法是一种测量地基桩芯的有效方法。

它利用从
桩芯中反射出的声波，通过位移变化率测量桩内的应变，从而得到地
基的竖向变形的信息，是一种地基桩低应变监测的先进技术。

原理是利用声波法原理，在桩顶部内装入（或者放置在桩芯上方）触发器发射声波，声波从桩底反射并传导到接收器。

接收器采集到的
数据被传输到数据处理系统，根据声波时间变化来测量桩芯的应变值，监测桩芯在低应变条件下的变形情况。

如果声波时间变化显示了变化，表明地基桩已经发生了一部分变形，继而延伸至地表变形，当前的位
置的变形对地基桩的位移有重要的意义，是一种有效的桩基低应变监
测方法。

冲孔桩检测方法及检测依据一、低应变反射波法；1低应变动力检测方法原理反射波法是建立在一维弹性杆波动理论基础上，在桩身顶部进行竖向激振，弹性波沿桩身向下传播，当桩身存在明显波阻抗差异界面时（如桩底断桩和严重离析部位、缩径、扩径）将产生反射现象，经接收放大滤波和数字处理，可识别来自桩身不同部位的反射信息，利用波在桩体内传播的速度和相位变化判定桩身质量和缺陷位置。

2测试系统包括激振设备（手锤）、磁电式速度传感器、信号采集分析仪（RS-1616K(S)高低应变基桩动测仪），该系统经检定在有效检定期内。

3保证措施：①桩头位置：桩顶面平整、密实，并与桩轴线基本垂直。

②传感器安装应与桩顶面垂直，用耦合剂粘结时，具有足够的粘结强度。

③激振位置：实心桩的激振点位置应选择在桩中心，测量传感器安装位置为距桩中心2/3半径处。

④激振方式为锤击方式。

4现场测试步骤：桩头处理－>用黄油安装传感器－>调试动测仪参数（采样间隔、增益等）－>激振、接收信号－>重复激振，直至信号一致性良好－>进行下一根桩检测。

二、高应变检测；高应变原理为：用重锤(重量大于预估单桩极限承载力的 1.0～1.5%)锤击桩顶，检波器测出桩顶的力和速度随时间变化的曲线，利用实测的力(或速度)曲线作为输入的边界条件，通过波动方程数学求解，反算桩顶的速度(或力)曲线。

如果计算的曲线与实测的曲线不吻合，说明假设的模型及参数不合理，应有针对性地调整桩土模型及参数，再行计算，直至计算曲线与实测曲线的吻合程度良好，且难以进一步改善为止。

利用假设的模型及参数计算基桩的竖向承载力。

三、单桩竖向抗压静载试验1）工艺流程；选桩→裁桩→桩头处理→试验设备安放→加载→卸载2）桩头处理；2.1与地坪标高大致相同的桩无需进行裁桩处理；2.2高于地坪标高的桩，应在施工方裁桩后打磨平整；3）试验设备安放试验设备安装时遵循先下后上、先中心后两侧的原则，安放承压板，然后放置千斤顶于其上，再安装反力系统，最后安装观测系统。

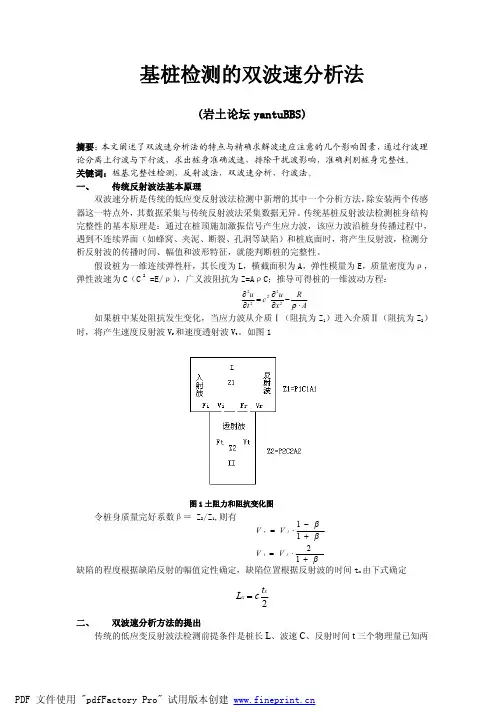

AR x u c t u ×-¶¶=¶¶r 22222b b b +×=+-×=1211i ti rV VV V2x x t cL =基桩检测的双波速分析法(岩土论坛yantuBBS)摘要：本文阐述了双波速分析法的特点与精确求解波速应注意的几个影响因素，通过行波理论分离上行波与下行波，求出桩身准确波速，排除干扰波影响，准确判别桩身完整性。

关键词：桩基完整性检测，反射波法，双波速分析，行波法。

一、 传统反射波法基本原理双波速分析是传统的低应变反射波法检测中新增的其中一个分析方法，除安装两个传感器这一特点外，其数据采集与传统反射波法采集数据无异。

传统基桩反射波法检测桩身结构完整性的基本原理是：通过在桩顶施加激振信号产生应力波，该应力波沿桩身传播过程中，遇到不连续界面（如蜂窝、夹泥、断裂、孔洞等缺陷）和桩底面时，将产生反射波，检测分析反射波的传播时间、幅值和波形特征，就能判断桩的完整性。

假设桩为一维连续弹性杆，其长度为L ，横截面积为A ，弹性模量为E ，质量密度为ρ，弹性波速为C （C 2=E/ρ），广义波阻抗为Z=A ρC ；推导可得桩的一维波动方程：如果桩中某处阻抗发生变化，当应力波从介质Ⅰ（阻抗为Z 1）进入介质Ⅱ（阻抗为Z 2）时，将产生速度反射波V r 和速度透射波V t 。

如图1图1土阻力和阻抗变化图令桩身质量完好系数β＝ Z 2/Z 1,则有缺陷的程度根据缺陷反射的幅值定性确定，缺陷位置根据反射波的时间t x 由下式确定二、 双波速分析方法的提出传统的低应变反射波法检测前提条件是桩长L 、波速C 、反射时间t 三个物理量已知两个求另一个。

但实际检测中我们往往只知道一个物理量那就是反射时间t 。

这时，我们只能假设其中一个物理量如波速C ，推算另外一个物理量如桩长L 。

而双波速分析法借助两个传感器接收信号的时间差t V ，根据两个传感器安装位置之差z V ，直接求出波速C 。

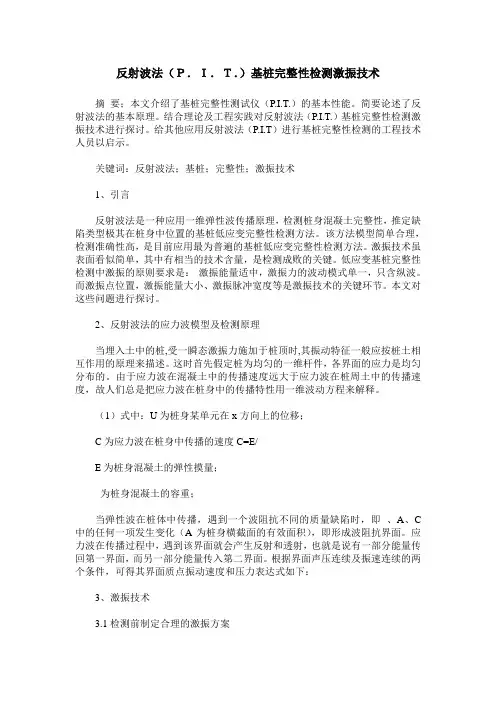

反射波法（Ｐ．Ｉ．Ｔ．）基桩完整性检测激振技术摘要；本文介绍了基桩完整性测试仪（P.I.T.）的基本性能。

简要论述了反射波法的基本原理。

结合理论及工程实践对反射波法（P.I.T.）基桩完整性检测激振技术进行探讨。

给其他应用反射波法（P.I.T）进行基桩完整性检测的工程技术人员以启示。

关键词：反射波法；基桩；完整性；激振技术1、引言反射波法是一种应用一维弹性波传播原理，检测桩身混凝土完整性，推定缺陷类型极其在桩身中位置的基桩低应变完整性检测方法。

该方法模型简单合理，检测准确性高，是目前应用最为普遍的基桩低应变完整性检测方法。

激振技术虽表面看似简单，其中有相当的技术含量，是检测成败的关键。

低应变基桩完整性检测中激振的原则要求是：激振能量适中，激振力的波动模式单一，只含纵波。

而激振点位置，激振能量大小、激振脉冲宽度等是激振技术的关键环节。

本文对这些问题进行探讨。

2、反射波法的应力波模型及检测原理当埋入土中的桩,受一瞬态激振力施加于桩顶时,其振动特征一般应按桩土相互作用的原理来描述。

这时首先假定桩为均匀的一维杆件，各界面的应力是均匀分布的。

由于应力波在混凝土中的传播速度远大于应力波在桩周土中的传播速度，故人们总是把应力波在桩身中的传播特性用一维波动方程来解释。

（1）式中：U为桩身某单元在x方向上的位移；C为应力波在桩身中传播的速度C=E/E为桩身混凝土的弹性摸量；为桩身混凝土的容重；当弹性波在桩体中传播，遇到一个波阻抗不同的质量缺陷时，即、A、C 中的任何一项发生变化（A为桩身横截面的有效面积），即形成波阻抗界面。

应力波在传播过程中，遇到该界面就会产生反射和透射，也就是说有一部分能量传回第一界面，而另一部分能量传入第二界面。

根据界面声压连续及振速连续的两个条件，可得其界面质点振动速度和压力表达式如下：3、激振技术3.1检测前制定合理的激振方案接到检测任务进入现场前，充分了解收集有关被检桩桩长、桩径、施工工艺、混凝土强度等级、工程地质状况等有关工程信息，根据具体工程情况制定有针对性的检测方案，不同锤重的一组激振手锤，不同重量的力棒、不同厚度、不同软硬程度的锤垫。

实验报告课程：桩基检测与评定题目：低应变检测桩身完整性与桩基超声波透射法院系：土木工程系专业：年级：姓名：指导教师：西南交通大学峨眉校区2012 年7 月 1 日基 桩 反 射 波 法 试 验检 测 报 告一．基本原理基桩低应变动力检测反射波法的基本原理是将桩身假定为一维弹性杆件（桩长>>直径），在桩顶锤击力作用下，产生一压缩波，沿桩身向下传播。

当桩身存在明显波阻抗Z 变化的截面将产生反射和透射波，反射的相位和幅值大小由波阻抗Z 变化决定。

桩身波阻抗Z 由桩的横截面积A 、桩身材料密度ρ等决定即Z=A C ⋅⋅ρ。

假设在基桩中某处存在一个波阻抗变化界面，界面上部波阻抗1Z =111A C ρ，上部波阻抗2Z =222A C ρ①当1Z =2Z 时，表示桩截面均匀，无缺陷。

②当1Z >2Z 时，表示在相应位置存在缩径或砼质量较差等缺陷，反射波速度信号与入射波速度信号相位一致。

③当1Z <2Z 时，表示在相应位置存在扩径，反射波与入射波速度信号相位相反。

当桩身存在缺陷时，根据缺陷反射波时刻与桩顶锤击触发时刻的差值△t 和桩身传播速度C 来推算缺陷位置Lx=△t ²C/2二．现场检测大致流程是用力锤对桩顶作瞬态激振，以产生脉冲应力波，由设置在桩顶的加速度传感器接收入射波和反射波信号，该信号经电荷放大后，经桩基分析系统处理，根据反射波的时差，相位和幅值即可判断桩身的缺陷位置、类型及程度。

传感器的安装对现场信号的采集影响较大，理论上传感器越轻、越贴近桩面、与桩面之间接触刚度越大，传递特性越好，测试信号也越接近桩面的质点振动。

对实心桩的测试，传感器安装位置宜为距桩心2/3～3/4半径处；对空心桩的测试，锤击点与传感器安装位置宜在同一水平面上，且与桩中心连线形成90°夹角，传感器安装位置宜为桩壁厚的1/2处。

传感器的安装必须通过藕合剂垂直与桩面粘接，此次实验使用的是经口加工的口香糖。

基桩检测技术——反射波法1.反射波法测桩基完整性原理在桩顶激振，弹性波沿桩身向下传播，在桩身存在明显波阻抗面（如桩底、断桩或严重离析）或桩身截面积变化（如缩颈或扩颈）部位，将产生反射波，桩的特性满足一维波动方程。

2.检测方法2．1桩头处理桩头处理的好坏直接影响测试信号的质量。

因此，要求受检桩桩顶的混凝土质量、截面尺寸应与桩身设计条件基本等同。

灌注桩应凿去桩顶浮浆或松散、破损部分，露出坚硬混凝土表面；桩顶应平整干净无积水；敲击点和传感器粘接部位应打磨平整，否则多次锤击时信号重复性较差；外露主筋过长应截去，避免高频影响。

当桩头与承台或垫层相连时，对测试信号会产生影响，测试时桩应与混凝土承台断开；当桩头侧面与垫层相连时，除非对测试信号没有影响，否则应断开。

2．2传感器的安装和激振操作（1）传感器用耦合剂粘结时，粘结层应尽可能薄；传感器底安装面应与桩顶面紧密接触。

传感器安装部位应在距桩中心2/3半径处；激振以及传感器安装均应沿桩的轴线方向。

（2）为了能对室内信号分析发现的异常情况提供必要的比较或解释依据，检测过程中，同一工程的同一批桩的试验操作宜保持同条件，不仅要对激振操作、传感器和激振点布置等某一条件改变进行记录，还要记录桩头外观尺寸和混凝土质量的异常情况。

（3）桩径增大时，桩截面各部位的运动不均匀性也会增加，桩浅部的阻抗变化往往表现出明显的方向性。

故应增加检测数量，通过各接收点的波形差异，大致判断浅部缺陷是否存在方向性。

每个测点有效信号不少于3个，而且应具有良好的重复性，通过叠加平均提高信噪比。

（4）瞬态激振通过改变锤的重量及材质，可改变冲击入射波的脉冲宽度及频率成分。

锤头质量较大或刚度较小时，冲击入射波脉冲较宽，低频成分为主；当冲击力大小相同时，能量较大，应力波衰减较适合于获得长桩桩底信号或下部缺陷的识别。

2．3测试参数设定从时域波形中找到桩底反射位置，仅仅是确定了桩底反射的时间，根据△T=2L/C，只有已知桩长L才能计算波速C，因此桩长参数应以实际记录的施工桩长为依据，按测点到桩底的距离设定。

低应变检测
一、检测原理
基桩低应变动力检测反射波法的基本原理是在桩身顶部进行竖向激振，弹性波沿着桩身向下传播，当桩身存在明显波阻抗差异的界面（如桩底、断桩和严重离析等部位）或桩身截面面积变化（如缩径或扩径）部位，将产生反射波。

经接受放大、滤波和数据处理，可识别来自桩身不同部位的反射信息，以判断桩身完整性。

二、现场测试方法
(1)把混凝土桩顶灌浆部分凿去凿平，使桩顶出露新鲜表面，为减少杂波干扰，此表面必须平整干净，出露的钢筋不应有较大晃动；
(2)传感器应稳固地粘放在桩顶上，并进行敲击测试；
(3)每根桩测试曲线如出现异常波形应在现场及时研究，排除影响测试的不良因素后再重复测试；
三、检测仪器及设备
(1)检测仪器的主要技术性能指标应符合《基桩动测仪》JG/T 3055的有关规定，且应具有信号显示、储存、和处理分析功能。

(2)瞬态激振设备为能激发宽脉冲和窄脉冲的力锤。

四、检测结果分析
根据桩身测试的原始记录，经数据分析处理后将桩身完整性划分为四个等级，其评定标准为：
一般来说，Ⅰ、Ⅱ类桩可以满足设计要求；Ⅲ类桩可否使用由设计单位根据具体工程做决定；Ⅳ类桩无法使用，做报废处理。

基桩超声波检测仪具体是怎么工作的基桩超声波检测仪是近年来在土木工程领域得到广泛应用的先进检测设备。

它通过利用超声波技术，非破坏性地评估基桩的质量、长度、完整性等关键参数，为工程施工和维护供应了有效手段。

本文将深入研究基桩超声波检测仪的工作原理、机制及其在土木工程中的应用。

一、基桩超声波检测仪的工作原理1、超声波产生：基桩超声波检测仪的核心是超声波技术，它利用一对超声波传感器，其中一个作为发射器，另一个作为接收器。

超声波是一种高频声波，其频率通常超出人耳能够听到的范围，一般在20 kHz以上。

2、传播和反射：发射器产生的超声波通过基桩料子传播。

当超声波遇到基桩中的界面、裂缝、空洞等不均匀性时，部分能量会被反射回传感器。

依据反射信号的特征，可以分析基桩内部的结构和状态。

3、信号处理：接收到的超声波信号经过放大和滤波等处理，以提高信噪比。

传感器手记到的数据被送入检测仪的处理单元进行分析，生成相应的图像或数据报告。

二、基桩超声波检测仪的工作机制1、长波和短波超声波基桩超声波检测仪通常使用两种超声波，即长波和短波。

长波能够深入基桩料子，对检测桩身整体结构和长度特别有效。

短波则更适用于检测桩身表面的裂缝和细小的缺陷。

2、多通道检测一些高级的基桩超声波检测仪具备多通道检测功能，能够同时使用多个传感器进行检测。

这种多通道的设计提高了检测的效率和精度，尤其对于大型基桩结构的评估更为紧要。

三、基桩超声波检测仪的应用1、基桩质量评估超声波检测仪能够评估基桩的质量，包含混凝土质量、均匀性等。

通过分析超声波反射信号，可以推断基桩内部是否存在空洞、裂缝等问题。

2、基桩长度测定超声波检测仪可以准确测定基桩的长度，这对于工程设计和建设中的基桩定位、深度掌控至关紧要。

长波超声波尤其适用于深埋基桩的长度测定。

3、检测基桩裂缝超声波技术对于检测基桩表面和内部的裂缝具有高灵敏度。

这有助于及早发现裂缝问题，采取相应的修复和强化措施，提高基桩的稳定性和安全性。

桩基低应变反射波法检测原理
一、基本流程
低应变检测一般首先进行，以了解试验前桩身的完整性。

进行低应变试验前通知委托方或现场监理工程师，经批准后进场进行试验，操作步骤参考如下：
⑴传感器安装面预处理；
⑵安装传感器；
⑶调整仪器进入接受状态；
⑷检查信号、存储信号；
⑸重复观测确定信号一致性；
⑹改变锤击位置及接受位置，重新观测；
⑺对异常桩重点对待。

每批桩低应变试验结束后及时进行分析。

对有问题的桩应及时将分析结果通知监理或委托方。

二、低应变检测原理
1、低应变完整性检测是根据应力波在不同波阻抗和不同约束条件下传播特性来判别桩身质量。

2、具体方法是：试验时将传感器紧密粘贴在被测桩头上，在桩身顶部用力棒（或力锤）进行竖向激振，产生应力波；
3、应力波沿着桩身向下传播，当桩身存在明显的波阻抗差异界面或桩身截面积发生变化时将产生反射信息，经接收、放大、和滤波后记录在基桩检测仪内；
4、然后用电子计算机对记录数据（反射信息）进行处理，结合施工工艺、地层等综合分析，识别来自桩身不同部位的反射信息，据此反射信息对基桩的施工质量进行判释。

基桩动力检测反射波法动测技术反射波法是在桩身顶部进行竖向激振产生弹性波，弹性波沿着桩身向下传播，当桩身阻抗存在明显差异的界面（如桩底、断桩和严重离析等）或桩身截面积变化（如缩径或扩径）部位，将发生反射波，经接收放大、滤波和数据处理可以识别来自桩身不同部位的反射信息，据计算桩身波速，以判断桩身完整性及估计混凝土强度等级并校核桩的实际长度。

一、反射波法动测原理桩完整性的反射波法诊断技术是以一维波动理论为基础的。

由一维波动理论可知，桩阻抗是其横截面积，材料密度和弹性模量的函数Z = EA/C =p cA （2.1）式中Z为桩的广义波阻抗（单位为N・s/m），c为桩的声波速度（单位为m/s），E为桩的弹性模量（单位为N/m2），p为桩的质量密度（单位为kg/m3），p c为桩的声特性阻抗或声阻碍抗率（单位为kg/m2s）o将一维波动理论用于线弹性桩（桩的长度远大于直径且入射波波长大大于桩的直径）o在桩顶锤击力作用下，产生一压缩波，此波以波速c沿桩身向下传播。

假定桩的材料沿长度不变（即p c不变），则桩的阻抗变化仅依赖截面积的变化。

截面的任何变化都使部分入射波产生反射。

反射波和透射波的幅值大小及方向由前述的理论决定。

（一）不考虑桩周阻尼的的影响，桩顶入射波在变截面处的反射与透射［％ = C1 ［2A1 /（A1+A2）］I o R= 01KA2- A1） /（A1+A2）］（2.2）及v T = v1［2A1 /（A1+A2）］:V R= -V1［（A2 - A J 4A1+A2）］（2.3）式中下标I、R、T分别表示入射、反射和透射。

由式（1.2）及式（1.3）可得：（1）对于截面均匀，无缺陷的桩，即A/A2,或Z『Z2,则有°T = °I V T =V I°R= 0V R = 0(2.4)可见，均匀桩不产生反射波，入射波以不变的波速和应力幅值与方向向下传播。

若在桩的顶端安装加速度传感器，则可测得各截面反射波加速度信号（或速度信号）为零。

基桩超声波检测的基本原理
基桩超声波检测是一种利用超声波技术对基桩进行检测和评估的方法。

其基本原理如下：
1. 超声波的发射和接收：使用超声波发射器产生高频声波信号，这些信号以一定频率和幅度传播到被测基桩上。

同时，在超声波发射器周围放置接收器，接收被测基桩反射回来的超声波信号。

2. 超声波在基桩中的传播：超声波在基桩中传播时会发生多次反射、折射和散射等现象。

这些现象的发生会受到基桩材料的性质、形状和缺陷等因素的影响。

3. 超声波信号的分析：接收到的超声波信号经过放大和滤波等处理后，可以通过波形分析、频谱分析、幅值分析等方法来对基桩的质量和存在问题进行分析和评估。

4. 缺陷检测和评估：通过对接收到的超声波信号进行分析，可以检测到基桩中的缺陷，如裂缝、腐蚀、空洞等。

根据信号的特征和分析结果，可以评估基桩的安全性和结构完整性。

总的来说，基桩超声波检测利用超声波的传播特性和反射信号的分析，对基桩进行非破坏性检测和评估。

这种方法可以快速、准确地检测基桩的质量和存在问题，
为基桩施工和维护提供重要依据。
