输电线路设计—金具一、金具的种类在输电线路设计中，常见的金具种类包括电杆顶金具、拉线夹、悬挂夹、接地棒等。
它们各自有着不同的作用和用途。
1.电杆顶金具：用于固定、连接电杆和导线。
主要有插接式电杆顶金具和压接式电杆顶金具两种。
插接式电杆顶金具通常由螺栓、支座和插头等组成，便于更换和维修。
压接式电杆顶金具则采用压接方式将导线连接到电杆上，具有较高的接触面积和强度。
2.拉线夹：用于连接绝缘导线和拉线，通常由夹体、固定螺栓、垫圈等组成。
拉线夹需要具备良好的电气性能和导线的承载能力，以保证线路的正常输电。
3.悬挂夹：用于固定输电线路的间隙裸电缆，使其保持一定的张力和支撑。
悬挂夹通常由夹线体、固定螺栓、挂环等组成，抗拉强度要求较高。
4.接地棒：用于将输电线路接地，以保证人身安全和降低雷击可能性。
接地棒需要选择导电性能较好的材料，并进行良好的接地接口处理。
二、金具的选材金具的选材直接影响到线路的稳定性和安全可靠性。
一般情况下，金具的选材要考虑以下几个方面：1.金具的导电性能：选用电导率较高的材料，以减小电阻，降低能量损耗。
2.金具的耐腐蚀性：金具在户外使用，常接触到各类大气环境，容易受到风吹日晒、雨水侵蚀等，因此需要选择能够抵抗腐蚀的材料。
3.金具的强度和韧性：金具需要承受一定的张力和外力，因此需要具备足够的强度和韧性，以保证其不会发生损坏、折断等情况。
4.金具的可靠性：金具的可靠性是确保线路安全运行的重要因素。
因此，在选材时需要考虑金具的寿命、使用环境和工艺要求等因素，以保证金具的可靠性和稳定性。
三、设计要点和注意事项在进行输电线路金具设计时，需要注意以下几个要点和注意事项：1.合理确定金具间距和张力：金具的间距和张力的确定需要综合考虑导线的类型和规格、线路的长度和负载情况等因素。
间距过大或张力过小都会影响线路的稳定性，导致电线路的功率损失和负载能力下降。
2.金具的防震设计：金具需要具备一定的抗震能力，以防止地震等自然灾害对线路的破坏。

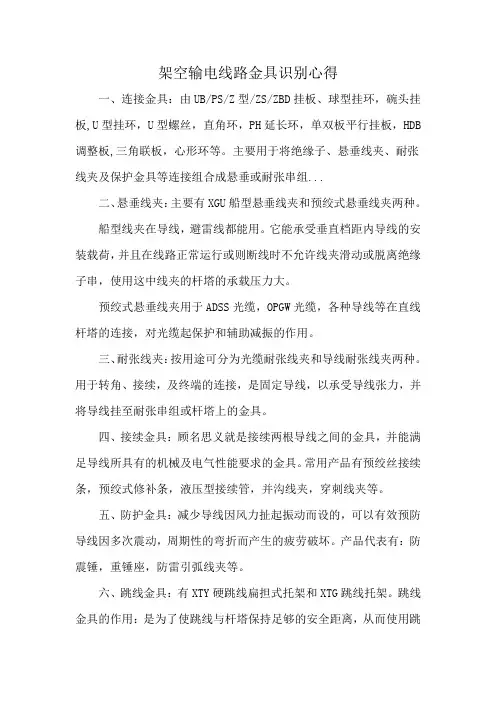

架空输电线路金具识别心得
一、连接金具：由UB/PS/Z型/ZS/ZBD挂板、球型挂环，碗头挂板,U型挂环，U型螺丝，直角环，PH延长环，单双板平行挂板，HDB 调整板,三角联板，心形环等。
主要用于将绝缘子、悬垂线夹、耐张线夹及保护金具等连接组合成悬垂或耐张串组...
二、悬垂线夹：主要有XGU船型悬垂线夹和预绞式悬垂线夹两种。
船型线夹在导线，避雷线都能用。
它能承受垂直档距内导线的安装载荷，并且在线路正常运行或则断线时不允许线夹滑动或脱离绝缘子串，使用这中线夹的杆塔的承载压力大。
预绞式悬垂线夹用于ADSS光缆，OPGW光缆，各种导线等在直线杆塔的连接，对光缆起保护和辅助减振的作用。
三、耐张线夹：按用途可分为光缆耐张线夹和导线耐张线夹两种。
用于转角、接续，及终端的连接，是固定导线，以承受导线张力，并将导线挂至耐张串组或杆塔上的金具。
四、接续金具：顾名思义就是接续两根导线之间的金具，并能满足导线所具有的机械及电气性能要求的金具。
常用产品有预绞丝接续条，预绞式修补条，液压型接续管，并沟线夹，穿刺线夹等。
五、防护金具：减少导线因风力扯起振动而设的，可以有效预防导线因多次震动，周期性的弯折而产生的疲劳破坏。
产品代表有：防震锤，重锤座，防雷引弧线夹等。
六、跳线金具：有XTY硬跳线扁担式托架和XTG跳线托架。
跳线金具的作用：是为了使跳线与杆塔保持足够的安全距离，从而使用跳
线托架对跳线进行加强固定。
变电站及输电线路Substation and transmission lineFittings consensus Figure Start Manual金具送电线广泛使用的铁制或铝制金属附件，统称为金具。
金具种类繁多，用途各异，例如，安装导线用的各种线夹，组成绝缘子串的各种挂环，连接导线的各种压接管、补修管，分裂导线上的各种类型的间隔棒等，此外还有杆塔用的各类拉线金具，以及用作保护导线的大小有关，须互相配合。
大部分金具在运行中需要承受较大的拉力，有的还要同时保证电气方面接触良好，它关系着导线或杆塔的安全，即使一只损坏，也可能造成线路故障。
因此，金具的质量、正确使用和安装，对线路的安全送电有一定影响。
术语一、一般术语1、电力金具electric power fitting连接和组合电力系统中各类装置，以传递机械，电气负荷及起到某种防护作用的金属附件。
2、线路金具overhead power line fitting架空电力线路上用的电力金具。
3、变电金具electric substation fitting变电所及发电厂配电装置用的电力金具。
4、母线金具bus-bar fitting变电所及发电厂配电装置母线用的电力金具。
5、破坏荷重failure load按规定试验方法，在承受机械荷重时，试件任何部位产生破坏时的荷重值。
6、标称破坏荷重nominal failure load设计规定的最低破坏荷重值。
7、最大使用张力maximum working strength导线允许承受的最大设计荷重值。
8、滑动slip试验荷重不能继续上升时，导线与线夹或接续管之间产生相对位移的现象。
9、握力grip strength导线固定在线夹或接续管中不产生滑动的最大荷重值。
10、可见电晕visval corona在指定条件下，凭肉眼能见到被试产品出现的电晕现象。
11、标称值nominal value用以标识一个元件、器件或设备的合适的近似量值。
一文读懂电力金具带你走进输变电的世界！知乎上有个题主提了一个问题：什么是电力金具？是做什么用的？今天我们简单聊聊输电线路金具。
首先要明确一点，电力金具是应用于“电力网”中的重要部件，所以在认识金具之前先来了解一下电力网的特点。
因为我们的电力系统中存在这非常多的交叉结点，所以我们通常形象地称之为“电网”，那么电网作为一张“网”，和蜘蛛网，钢丝网，渔网有哪些共同点呢？来看看下面几张图。
图1 蜘蛛网示意图图2 铁丝网示意图图3 渔网示意图由图1—图3我们可以知道，线路有交叉才会构成网络，而任何网络若想稳固，线路的交叉点处一定是需要固定的，换句话说，“结点”处需要固定，否则不会成网络。
这一特点同样适用于电力网，电力网是由非常多的输配电线路构成的复杂网络，每一个变电站甚至每一基杆塔都可以看做电力网的一个“结点”。
图4 电力网原理图图5 电力网抽象图图4的电力网原理图中，虚线框内是电力网，在这张图中我们可以了解，在整个大电网中有非常多的变电站构成了电网的中间结点，又有非常多的电力杆塔对电网的主要线路起到了支撑作用。
电能的传输是需要导体接触才能够进行的，而且在较大的功率下还要保证充足的载流面积，也就是电网的设备和导线等导体之间要保证接触良好和牢固。
说完上面一些看似和问题不相关的问题之后，我们来看看金具的概念是什么：什么是电力金具电力线路广泛使用的铁制、铝制或铝合金制等金属附件，升压变电站和降压变电站配电装置中的设备与导体、导体与导线、输电线路导线自身的连接及绝缘子连接成串，导线、绝缘子自身的保护等所用金属（铁制、铝制或铝合金制）附件称为电力金具。
电力金具主要是连接和组合电力系统中的各类装置，起到传递机械负荷、电气负荷及某种保护作用的金属附件。
其中用于架空输电线路的的电力金具称为线路金具，线路金具是在架空输电线路上用来导线间连接、绝缘子间连接、绝缘子与杆塔以及绝缘子与导线间连接的。
它必须具有足够的机械强度和组装以及运行的灵活性。
