模块1 输电线路基础知识
【模块描述】本模块主要介绍输电线路的基础知识。通过概念描述和图例讲解，使学员能够认知导线、避雷线、绝缘子、金具、杆塔、基础、拉线、接地装置及附属设施等元件。
【正文】

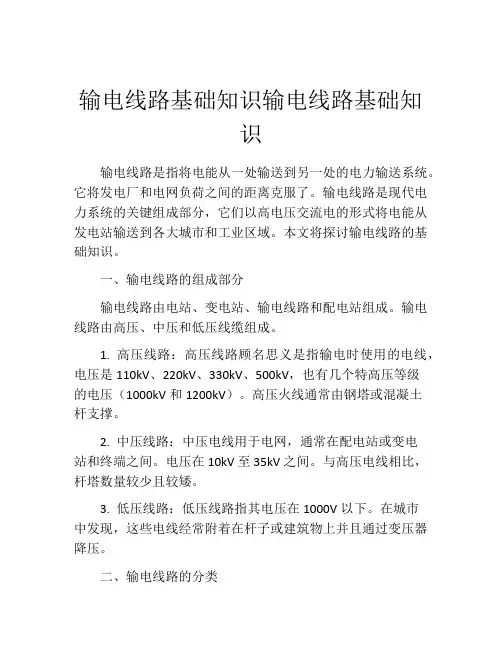

一、输电线路的构成
输电的通路由电力线路、变配电设备构成。
输电线路从结构可分为架空线路和电缆线路两类。
构成架空输配电线路的主要部件有:导线、避雷线（简称避雷线）、金具、绝缘子、杆塔、拉线和基础、接地装置等，如图。
13
46
710258
9
1－横担；2－横梁；3－避雷线；4－绝缘子；5－砼杆；
6－拉线；7－拉线盘；8－接地引下线；9－接地装置；
10－底盘；11－导线；12-防振锤； 98
接地装置俯视图
11
12
二、各部件作用及分类
(一)、导线
导线是固定在杆塔上输送电流用的金属线，由于导线常年在大气中运行，经常承受拉力，并受风、冰、雨、雪和温度变化的影响，以及空气中所含化学杂质的侵蚀。因此，导线的材料除了应有良好的导电率外，还须具有足够的机械强度和防腐性能。目前在输电线路设计中，架空导线和避雷线通常用铝、铝合金、铜和钢材料做成，它们具有导电率高，耐热性能好，机械强度高，耐振、耐腐蚀性能强，重量轻等特点。

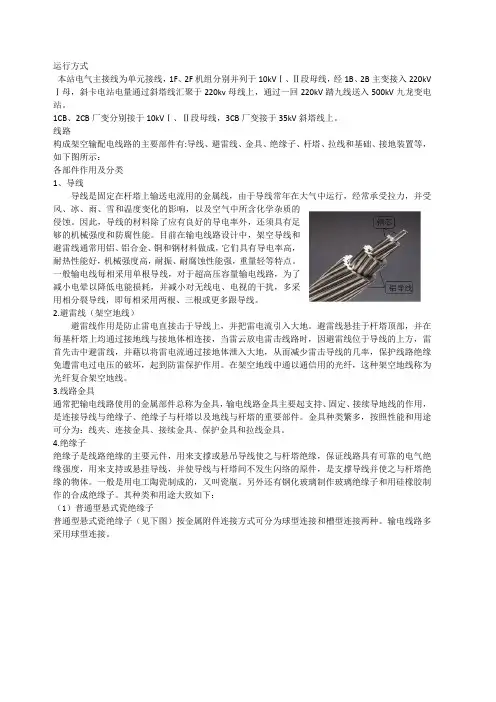

现在的输电线路多采用中心为机械强度高的钢线，周围是电导率较高的硬铝绞线的钢芯铝绞线，如图0-2所示。钢芯铝绞线比铜线电导率略小，但是具有机械强度高、重量轻、价格便宜等特点，特别适用于高压输电线。钢芯铝绞线由于其抗拉强度大，弧垂小，所以可以使档距放大。
钢芯铝绞线按其铝、钢截面比的不同，分为正常型（LGJ ）、加强型（LGJJ ）、轻型（LGJQ ）三种。在高压输电线路中，采用正常型较多。在超高压线路中采用轻型较多。在机械强度高的地区，如大跨越、重冰区等，采用加强型的较多。
铝合金线比纯铝线有更高的机械强度，大致与钢芯铝绞线强度相当，但重量1346
75892
接地装置俯视图
7
8
1－避雷线；2－双分裂导线；3－塔头；4－绝缘子；
5－塔身；6－塔腿；7－接地引下线；8－接地装置；
9－基础；10－间隔棒；
10
比钢芯铝绞线轻，因而弧垂减小，档距可放大，可使杆塔基数减少或降低高度，但导电性能比铝线稍差。因此，铝合金线有一定的优越性，但目前在生产上尚有一定困难，故我国只在个别线路上使用。
此外，还有以下几种特殊用途的导线：
1、大档距导线
国外大跨越中，要求导线具有特高抗拉强度，采用过硅铜线、镀锌钢线、铝包钢线等。
2、防腐蚀导线
线路经过海边及污秽地区，为提高导线的抗腐蚀能力，延长使用寿命，制造了各种防腐蚀导线，例如镀铝钢线、铝包钢线、钢芯涂防腐油等。北欧一些国家生产钢芯铝线时钢芯就涂以凡士林进行防腐蚀保护。
3、自阻尼导线
又称防振导线，如图所示，加拿大、挪威等国已使用，认为使用它可以提高运行应力而不必加防振措施，已引起各国的重视。
4、光滑导线
光滑导线由于外径较普通导线略小，可减少导线承受的风和冰荷载，由于表面光滑可减少导线舞动现象。在欧洲，美国，日本都已得到应用。
5、分裂导线
一般，每相2根为水平排列，3根为两上一下倒三角排列，4根为正方形排列。
分裂导线在超高压线路得到广泛应用。它除具有表面电位梯度小，临界电晕电压高的特性外，还有以下优点。
(1)单位电抗小，其电气效果与缩短线路长度相同；
(2)单位电纳大，等于增加了无功补偿；
(3)用普通标号导线组成，制造较方便；
(4)分裂导线装间隔棒可减少导线振动，实测表明双分裂导线比单根导线减小振幅50%，减少振动次数20%，四分裂减少更大。

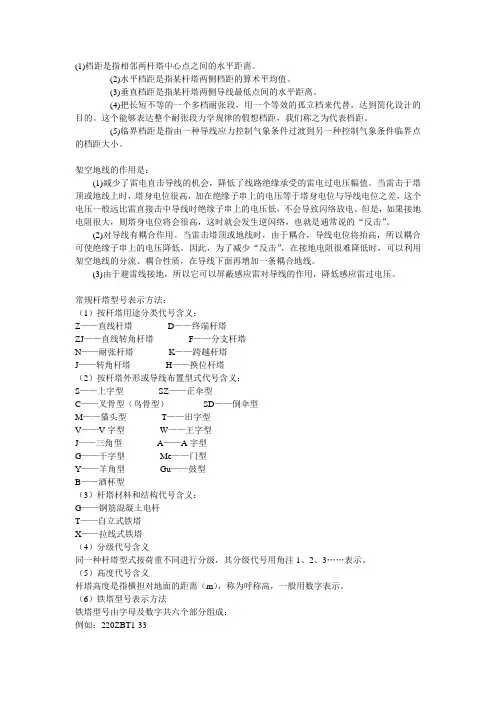

(二)、避雷线
避雷线作用是防止雷电直接击于导线上，并把雷电流引入大地。避雷线悬挂于杆塔顶部，并在每基杆塔上均通过接地线与接地体相连接，当雷云放电雷击线路时，因避雷线位于导线的上方，雷首先击中避雷线，并藉以将雷电流通过接地体泄入大地，从而减少雷击导线的几率，起到防雷保护作用。35kV线路一般只在进、出发电厂或变电站两端架设避雷线，110kV及以上线路一般沿全线架设避雷线，避雷线常用镀锌钢绞线。
(三)、线路金具
通常把输电线路使用的金属部件总称为金具，它的类型繁多。以下简单介绍几种金具。
1、连接金具
连接金具是用来连接悬式绝缘子，以构成绝缘子串，如球头挂环，碗头挂板（如图）。
2、接续金具
接续金具是用来连接导线或避雷线的，主要为导线各种压接方式（钳压、液压、爆压等）所用的接续管及补修管、并沟线夹、预绞丝等。
导线的连接方法主要有钳接和压接，当导线截面小于等于240mm2时，采用钳接管连接，当导线截面大于等于300 mm2时，采用压接管连接，例如用液压或爆压方法连接，避雷线均采用压接法连接。
3、固定金具
固定金具是用来将导线固定在绝缘子串上，或将避雷线固定在金具串上，如悬垂线夹，耐张线夹。此外，在超高压线路上为了防止和减少电晕的影响，还采用了XGF型防晕悬垂线夹。
4、保护金具
它包括导线及避雷线的防振金具和绝缘金具。防振金具有：防震锤、护线条、阻尼线、补修条、铝包带等。绝缘金具有：间隔棒、均压环、屏蔽环、重锤等。
1)间隔棒。使用在分裂导线上，作用是防止导线之间的鞭击，抑止微风振动，抑止次档距震荡。
2)均压环。用来均匀绝缘子上电压分布的环，以使绝缘子每片承受的电压基本均匀。
3)屏蔽环。用来降低金具上电晕强度的环称为屏蔽环。
4)重锤。可以抑制悬垂绝缘子串或跳线绝缘子串摇摆过大、直线杆塔上导线和避雷线被上拔。
5)防震锤。可以减少振动的振幅，从而减少导线的振动。
5、拉线金具
主要用于拉线杆塔拉线的紧固、调整和连接，可分为紧线、调节及连接三类。如图所示为可调式UT型线夹，利用该线夹可调节拉线的松紧；可调式U型螺丝，可以调节拉线的松紧；楔子可以与线夹本体固定拉线。
6、金具材料及机械强度的计算
(1)线路金具材料。悬垂线夹的线夹本体及压板、楔形线夹本体及楔子以及可调式UT型线夹本体及楔子，均采用KT33-8可锻铸铁，其极限强度不低于370N/mm2。连接金具的U型挂环、挂板、球头挂环，采用极限强度不低于370N/mm2的铸钢浇制。标称破坏荷载小于等于12t的碗头挂板，采用KT33-8牌号的可锻铸铁。标称破坏荷载大于等于16t的碗头挂板，采用QT50-5牌号的球墨铸铁。
(2)金具的机械强度。为了保证线路安全运行，金具的机械强度要有一定的安全系数。根据有关规程规定，金具的强度设计安全系数不应小于表中所列数值。
