变电站二次图纸识图方法会识图的重要性：会看变电站的常用图纸资料是变电站值班员的一项基本能力，是值班员通过自学熟悉变电站的前提条件，是分析二次回路异常或故障的基础能力。
一、二次识图须准备的相关知识1、常用的概念说明接点的常态：指在变电站图纸中的继电器、接触器或压力等接点的正常状态。
对开关、刀闸、地刀的位置辅助接点，是指开关、刀闸、地刀在断开位置时接点的状态。
对于压力接点、温度接点、热继电器等，指正常压力下的状态。
对于继电器或接触器指它们不励磁时的状态。
励磁与不励磁：对于电压型线圈的继电器或接触器，指在它们的线圈两端施加有足够大的电压，能使其接点分、合状态发生改变的状态。
对于电流型线圈的继电器或接触器，指在它们的线圈通过足够大的电流，能使其接点转态发生变化的电压。
接点动作与不动作：接点处于常态，叫不动作。
如因设备的继电器或接触器励磁，或者压力改变、温度改变等，导致接点的分、合状态不同于常态，叫接点动作。
原理接线图：用以表示测量表计、控制信号、保护和自动装置的工作原理。
原理图反映的整个装置（回路）的完整概念，主要用于了解装置、回路的动作原理。
在原理图中，各元件是整块形式，与一次接线有关部分划在一起，并由电流回路或电压回路联系起来。
但图中无端子编号、各回路交叉，实际使用常干不便。
展开图：是另一种方式构成的接线图，各元件被分成若干部分。
元件的线圈、触点分散在交流回路和直流回路中。
在展开图中依电流通过的方向，画出按钮、触点、线圈和它们端子编号，由左至右，由上到下排列起来，最后构成完整的展开图。
在图的右侧还有文字说明回路的作用。
特点是条理清晰，非常方便对回路的逐一分析与检查。
常见的展开图有电流、电压回路图，控制及信号回路图。
平面布置图：反映一个屏（保护屏、控制屏、电度表屏等）上全部设备的安装位置，并指明各设备在整个屏中的设备编号。
用于了解一个屏设备的布置情况（安装位置、设备型号和设备的编号）。
分屏前布置图、屏后布置图。
1 悬垂线夹用于悬挂或支托导、地线于绝缘子串上（悬垂型杆塔）及悬挂跳线于绝缘子串上的（耐张型杆塔）的金具。
中心回转式悬垂线线夹及参数微信号：shudianxianlu带碗头挂板悬垂线线夹及参数公众号：输配电线路带U型挂板悬垂线线夹及参数微信号：shudianxianlu加强型悬垂线线夹及参数提包式悬垂线线夹及参数（铝合金）双线夹垂直排列悬垂线线夹及参数微信号：shudianxianlu预绞式悬垂线线夹现行规范为《架空线路用预绞式金具技术条件》(DL/T 763-2013)。
2 耐张线夹耐张线夹，用于固定导线，以承受导线张力，并将导线挂至耐张串组或杆塔上的金具。
主要用在耐张、转角、终端杆塔的绝缘子串上。
公众号：输配电线路螺栓型耐张线线夹及参数液压型耐张线线夹及参数微信号：shudianxianlu预绞式耐张线线夹及部分参数3 球头挂环球头环是用于连接绝缘悬垂片的铁质圆形装置。
球头挂环及参数4 碗头挂板碗头挂板用来连接球窝型绝缘子下端的球头。
W型碗头挂板及参数公众号：输配电线路WS型碗头挂板及参数5 U型挂环U型挂环是以圆钢锻制而成，用途较广，可以单独使用，也可以两个串装使用。
U型挂环及参数6 U型螺栓两端分别由挂环与螺纹杆构成，与杆塔连接的U形金具。
U型螺丝及参数公众号：输配电线路7 延长环用于环形金具的连接，以加长连接尺寸或转变连接方向。
延长环及参数8 直角环直角环是用来连接槽型悬式绝缘子上端钢帽的连接金具。
直角环及参数9 挂板挂板是一种改变连接方向的转向或者增加金具长度的连接金具。
Z型挂板及参数ZS型挂板及参数微信号：shudianxianluPS型挂板及参数公众号：输配电线路P型挂板及参数微信号：shudianxianluP型挂板及参数10 调整板可调节连接长度的板形连接金具。
DB型调整板及参数公众号：输配电线路PT型调整板及参数11 联板连接若干绝缘子串或将多个受力分支组装成整体的板形连接金具。
悬吊金具，又称支持金具或悬垂线夹。
这种金具主要用来悬挂导线予绝缘子串上（多用于直线杆塔）及悬挂跳线于绝缘子串上。
锚固金具，又称紧固金具或耐张线夹。
这种金具主要用来紧固导线的终端，使其固定在耐张绝缘子串上，也用于避雷针终端的固定及拉线的锚固，锚固金具承担导线、避雷线的全部张力，有的锚固金具亦作为导电体。
连接金具，又称挂线金具。
这种金具用于绝缘子连接成串及金具与金具的连接。
它承受机械载荷。
接续金具，这种金具专用于接续各种裸导线、避雷线。
接续金具承担与导线相同的电器负荷，大部分接续金具承担导线或避雷线的全部张力。
防护金具，这种金具用于保护导线、绝缘子等，如保护绝缘子用的均压环，防止绝缘子串上拔用的重锤及防止导线振动用的防振锤、护线条等。
接触金具。
这种金具用于硬母线、软母线与电气设备的出线端子相连接，导线的T接及不承受的并线连接等。
这些连接处是电气接触。
因此，要求接触金具有较高的导电性能和接触稳定性。
固定金具，亦称电厂金具或大电流母线金具。
这种金具用于配电装置中的各种硬母线或软母线与支柱绝缘子的固定、连接等，大部分固定金具不作为导电体，仅起固定、支持和悬吊的作用。
但由于这些金具是用于大电流，故所有元件均应无磁滞损失。
电力金具分为架空线路金具和配电装置金具两大体系，共八类：（1）悬垂线夹类，以字母 C 表示；（2）耐张线夹类，以字母 N 表示；（3）连接金具类，无分类代表字母，型号首字按产品名称首字，但不与分类代表字母重复；（4）接续金具类，以字母 J 表示；（5）防护金具类，以字母 F 表示；（6） T 接金具类，以字母 T 表示；（7）设备线夹类，以字母 S 表示；（8）母线金具类，以字母 M 表示。
首位字母C N J F T S M分类名称悬垂耐张接续防护T 接设备母线首位字母系列名称首位字母系列名称B避雷U U 型挂环、U 型螺丝D调整W碗头挂板L联板Y延长P平行Z直角、十字Q球头、牵引线路电压（ KV）35110220330500±500750±8001000绝缘子数量3~47~814~1621~2230~3232~3739~4060~7952~54。
电力线路基础知识电力系统中电厂大部分建在动力资源所在地，如水力发电厂建在水力资源点，即集中在江河流域水位落差大的地方，火力发电厂大都集中在煤炭、石油和其他能源的产地；而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相距很远，就出现了电能输送的问题，需要用输电线路进行电能的输送。
因此，输电线路是电力系统的重要组成部分，它担负着输送和分配电能的任务。
输电线路有架空线路和电缆线路之分。
按电能性质分类有交流输电线路和直流输电线路。
按电压等级有输电线路和配电线路之分。
输电线电压等级一般在35kV及以上。
目前我国输电线路的电压等级主要有35、60、110、154、220、330kV、500kV、1000kV交流和±500kV、±800kV直流。
一般说，线路输送容量越大，输送距离越远，要求输电电压就越高。
配电线路担负分配电能任务的线路，称为配电线路。
我国配电线路的电压等级有380/220V、6kV、l0kV。
架空线路主要指架空明线,架设在地面之上，架设及维修比较方便，成本较低，但容易受到气象和环境（如大风、雷击、污秽、冰雪等）的影响而引起故障，同时整个输电走廊占用土地面积较多，易对周边环境造成电磁干扰。
输电电缆则不受气象和环境的影响，主要通过电缆隧道或电缆沟架设，造价较高，发现故障及检修维护等不方便。
电缆线路可分为架空电缆线路和地下电缆线路电缆线路不易受雷击、自然灾害及外力破坏，供电可靠性高，但电缆的制造、施工、事故检查和处理较困难，工程造价也较高，故远距离输电线路多采用架空输电线路。
输电线路的输送容量是在综合考虑技术、经济等各项因素后所确定的最大输送功率，输送容量大体与输电电压的平方成正比，提高输电电压,可以增大输送容量、降低损耗、减少金属材料消耗，提高输电线路走廊利用率。
超高压输电是实现大容量或远距离输电的主要手段，也是目前输电技术发展的主要方向。
输电专业日常管理工作主要分为输电运行、输电检修、输电事故处理及抢修三类。

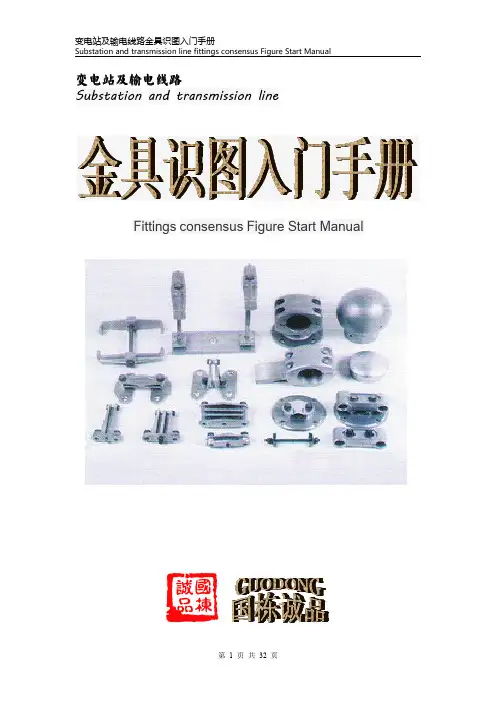

变电站及输电线路Substation and transmission lineFittings consensus Figure Start Manual金具送电线广泛使用的铁制或铝制金属附件，统称为金具。
金具种类繁多，用途各异，例如，安装导线用的各种线夹，组成绝缘子串的各种挂环，连接导线的各种压接管、补修管，分裂导线上的各种类型的间隔棒等，此外还有杆塔用的各类拉线金具，以及用作保护导线的大小有关，须互相配合。
大部分金具在运行中需要承受较大的拉力，有的还要同时保证电气方面接触良好，它关系着导线或杆塔的安全，即使一只损坏，也可能造成线路故障。
因此，金具的质量、正确使用和安装，对线路的安全送电有一定影响。
术语一、一般术语1、电力金具electric power fitting连接和组合电力系统中各类装置，以传递机械，电气负荷及起到某种防护作用的金属附件。
2、线路金具overhead power line fitting架空电力线路上用的电力金具。
3、变电金具electric substation fitting变电所及发电厂配电装置用的电力金具。
4、母线金具bus-bar fitting变电所及发电厂配电装置母线用的电力金具。
5、破坏荷重failure load按规定试验方法，在承受机械荷重时，试件任何部位产生破坏时的荷重值。
6、标称破坏荷重nominal failure load设计规定的最低破坏荷重值。
7、最大使用张力maximum working strength导线允许承受的最大设计荷重值。
8、滑动slip试验荷重不能继续上升时，导线与线夹或接续管之间产生相对位移的现象。
9、握力grip strength导线固定在线夹或接续管中不产生滑动的最大荷重值。
10、可见电晕visval corona在指定条件下，凭肉眼能见到被试产品出现的电晕现象。
11、标称值nominal value用以标识一个元件、器件或设备的合适的近似量值。
电力线路基础知识电力系统中电厂大部分建在动力资源所在地，如水力发电厂建在水力资源点，即集中在江河流域水位落差大的地方，火力发电厂大都集中在煤炭、石油和其他能源的产地；而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相距很远，就出现了电能输送的问题，需要用输电线路进行电能的输送。
因此，输电线路是电力系统的重要组成部分，它担负着输送和分配电能的任务。
输电线路有架空线路和电缆线路之分。
按电能性质分类有交流输电线路和直流输电线路。
按电压等级有输电线路和配电线路之分。
输电线电压等级一般在35kV及以上。
目前我国输电线路的电压等级主要有35、60、110、154、220、330kV、500kV、1000kV交流和±500kV 、±800kV直流。
一般说，线路输送容量越大，输送距离越远，要求输电电压就越高。
配电线路担负分配电能任务的线路，称为配电线路。
我国配电线路的电压等级有380/220V、6kV、l0kV。
架空线路主要指架空明线,架设在地面之上，架设及维修比较方便，成本较低，但容易受到气象和环境（如大风、雷击、污秽、冰雪等）的影响而引起故障，同时整个输电走廊占用土地面积较多，易对周边环境造成电磁干扰。
输电电缆则不受气象和环境的影响，主要通过电缆隧道或电缆沟架设，造价较高，发现故障及检修维护等不方便。
电缆线路可分为架空电缆线路和地下电缆线路电缆线路不易受雷击、自然灾害及外力破坏，供电可靠性高，但电缆的制造、施工、事故检查和处理较困难，工程造价也较高，故远距离输电线路多采用架空输电线路。
输电线路的输送容量是在综合考虑技术、经济等各项因素后所确定的最大输送功率，输送容量大体与输电电压的平方成正比，提高输电电压,可以增大输送容量、降低损耗、减少金属材料消耗，提高输电线路走廊利用率。
超高压输电是实现大容量或远距离输电的主要手段，也是目前输电技术发展的主要方向。
输电专业日常管理工作主要分为输电运行、输电检修、输电事故处理及抢修三类。
