输电线路常用金具图文及参数2016.5.1.

1 悬垂线夹用于悬挂或支托导、地线于绝缘子串上（悬垂型杆塔）及悬挂跳线于绝缘子串上的（耐张型杆塔）的金具。

中心回转式悬垂线线夹及参数微信号：shudianxianlu带碗头挂板悬垂线线夹及参数公众号：输配电线路带U型挂板悬垂线线夹及参数微信号：shudianxianlu加强型悬垂线线夹及参数提包式悬垂线线夹及参数（铝合金）双线夹垂直排列悬垂线线夹及参数微信号：shudianxianlu预绞式悬垂线线夹现行规范为《架空线路用预绞式金具技术条件》(DL/T 763-2013)。

2 耐张线夹耐张线夹，用于固定导线，以承受导线张力，并将导线挂至耐张串组或杆塔上的金具。

主要用在耐张、转角、终端杆塔的绝缘子串上。

公众号：输配电线路螺栓型耐张线线夹及参数液压型耐张线线夹及参数微信号：shudianxianlu预绞式耐张线线夹及部分参数3 球头挂环球头环是用于连接绝缘悬垂片的铁质圆形装置。

球头挂环及参数4 碗头挂板碗头挂板用来连接球窝型绝缘子下端的球头。

W型碗头挂板及参数公众号：输配电线路WS型碗头挂板及参数5 U型挂环U型挂环是以圆钢锻制而成，用途较广，可以单独使用，也可以两个串装使用。

U型挂环及参数6 U型螺栓两端分别由挂环与螺纹杆构成，与杆塔连接的U形金具。

U型螺丝及参数公众号：输配电线路7 延长环用于环形金具的连接，以加长连接尺寸或转变连接方向。

延长环及参数8 直角环直角环是用来连接槽型悬式绝缘子上端钢帽的连接金具。

直角环及参数9 挂板挂板是一种改变连接方向的转向或者增加金具长度的连接金具。

Z型挂板及参数ZS型挂板及参数微信号：shudianxianluPS型挂板及参数公众号：输配电线路P型挂板及参数微信号：shudianxianluP型挂板及参数10 调整板可调节连接长度的板形连接金具。

DB型调整板及参数公众号：输配电线路PT型调整板及参数11 联板连接若干绝缘子串或将多个受力分支组装成整体的板形连接金具。

一文读懂电力金具带你走进输变电的世界！知乎上有个题主提了一个问题：什么是电力金具？是做什么用的？今天我们简单聊聊输电线路金具。

首先要明确一点，电力金具是应用于“电力网”中的重要部件，所以在认识金具之前先来了解一下电力网的特点。

因为我们的电力系统中存在这非常多的交叉结点，所以我们通常形象地称之为“电网”，那么电网作为一张“网”，和蜘蛛网，钢丝网，渔网有哪些共同点呢？来看看下面几张图。

图1 蜘蛛网示意图图2 铁丝网示意图图3 渔网示意图由图1—图3我们可以知道，线路有交叉才会构成网络，而任何网络若想稳固，线路的交叉点处一定是需要固定的，换句话说，“结点”处需要固定，否则不会成网络。

这一特点同样适用于电力网，电力网是由非常多的输配电线路构成的复杂网络，每一个变电站甚至每一基杆塔都可以看做电力网的一个“结点”。

图4 电力网原理图图5 电力网抽象图图4的电力网原理图中，虚线框内是电力网，在这张图中我们可以了解，在整个大电网中有非常多的变电站构成了电网的中间结点，又有非常多的电力杆塔对电网的主要线路起到了支撑作用。

电能的传输是需要导体接触才能够进行的，而且在较大的功率下还要保证充足的载流面积，也就是电网的设备和导线等导体之间要保证接触良好和牢固。

说完上面一些看似和问题不相关的问题之后，我们来看看金具的概念是什么：什么是电力金具电力线路广泛使用的铁制、铝制或铝合金制等金属附件，升压变电站和降压变电站配电装置中的设备与导体、导体与导线、输电线路导线自身的连接及绝缘子连接成串，导线、绝缘子自身的保护等所用金属（铁制、铝制或铝合金制）附件称为电力金具。

电力金具主要是连接和组合电力系统中的各类装置，起到传递机械负荷、电气负荷及某种保护作用的金属附件。

其中用于架空输电线路的的电力金具称为线路金具，线路金具是在架空输电线路上用来导线间连接、绝缘子间连接、绝缘子与杆塔以及绝缘子与导线间连接的。

它必须具有足够的机械强度和组装以及运行的灵活性。

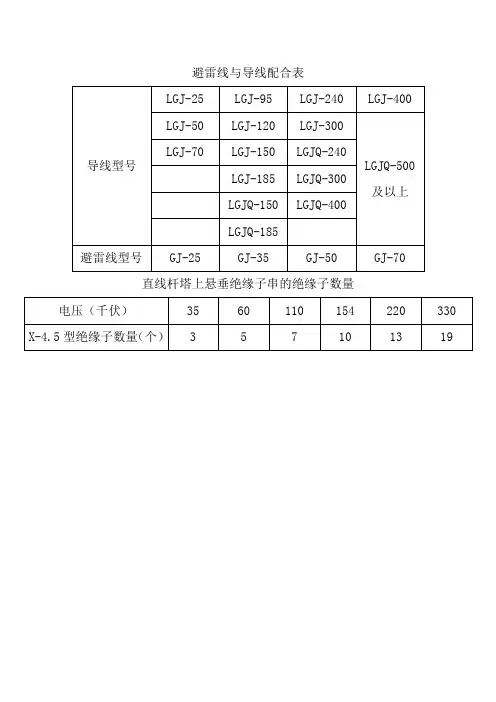

避雷线与导线配合表直线杆塔上悬垂绝缘子串的绝缘子数量一、常用金具型录：1、XGU型悬垂线夹（X-悬垂线夹；G-固定；U-U型螺丝。

）2、螺栓型耐张线夹（N-耐张；L-螺栓；D-倒装式。

）3、球头挂环（Q-球头挂环；P-平面接触。

）4、挂板（Z-直角）5、U型挂环（U-U型；L-延长。

）6、碗头挂板（W-碗头；S-双联；A-短；B-长。

）7、挂环（P-平行；H-环。

）8、线卡子（J-接续；K-卡子。

）9、楔型耐张线夹（N-耐张；X-楔；LX-保留的旧型号。

）10、UT型耐张线夹（N-耐张；U-U型；T-可调。

）11、联板1.L-联板；V-V型。

2．型号中数字，前二位表示破坏荷重（kg），后二位表示孔距（cm）。

12、并沟线夹（J-接续；BB-并沟、避雷线；B-并沟。

）13、防振锤（F-防振锤；D-导线；G-钢绞线。

）14、钢绞线用圆形、对接接续管1．J-接续管；Y-圆形；G-钢绞线。

2．适用于对接液压或爆压。

15、钢绞线用圆形、搭接接续管1．J-接续管；B-爆压；D-搭接；G-钢绞线。

2．适用于搭接爆压。

1．J-接续管；T-椭圆；L-铝绞线。

2．适用于铝绞线。

1．J-接续管；T-椭圆。

2．型号中数字，分子为铝截面，分母为钢截面，以下类同。

3．适用于钢芯铝绞线。

18、椭圆形、爆压搭接接续管1．J-接续管；T-椭圆；B-爆压。

2．适用于钢芯铝绞线。

19、补修管(J-接续；X-（补）修。

)20、T型线夹(T-T接；L-螺栓。

)(S-设备；L-螺栓；A-0。

)22、SL型设备线夹(S-设备；L-螺栓；B-30。

)(S-设备；L-螺栓；G-过渡；A-0。

)24、SLG型设备线夹(S-设备；L-螺栓；G-过渡；B-30。

)25、铝包带。
