1 悬垂线夹用于悬挂或支托导、地线于绝缘子串上（悬垂型杆塔）及悬挂跳线于绝缘子串上的（耐张型杆塔）的金具。

中心回转式悬垂线线夹及参数微信号：shudianxianlu带碗头挂板悬垂线线夹及参数公众号：输配电线路带U型挂板悬垂线线夹及参数微信号：shudianxianlu加强型悬垂线线夹及参数提包式悬垂线线夹及参数（铝合金）双线夹垂直排列悬垂线线夹及参数微信号：shudianxianlu预绞式悬垂线线夹现行规范为《架空线路用预绞式金具技术条件》(DL/T 763-2013)。

2 耐张线夹耐张线夹，用于固定导线，以承受导线张力，并将导线挂至耐张串组或杆塔上的金具。

主要用在耐张、转角、终端杆塔的绝缘子串上。

公众号：输配电线路螺栓型耐张线线夹及参数液压型耐张线线夹及参数微信号：shudianxianlu预绞式耐张线线夹及部分参数3 球头挂环球头环是用于连接绝缘悬垂片的铁质圆形装置。

球头挂环及参数4 碗头挂板碗头挂板用来连接球窝型绝缘子下端的球头。

W型碗头挂板及参数公众号：输配电线路WS型碗头挂板及参数5 U型挂环U型挂环是以圆钢锻制而成，用途较广，可以单独使用，也可以两个串装使用。

U型挂环及参数6 U型螺栓两端分别由挂环与螺纹杆构成，与杆塔连接的U形金具。

U型螺丝及参数公众号：输配电线路7 延长环用于环形金具的连接，以加长连接尺寸或转变连接方向。

延长环及参数8 直角环直角环是用来连接槽型悬式绝缘子上端钢帽的连接金具。

直角环及参数9 挂板挂板是一种改变连接方向的转向或者增加金具长度的连接金具。

Z型挂板及参数ZS型挂板及参数微信号：shudianxianluPS型挂板及参数公众号：输配电线路P型挂板及参数微信号：shudianxianluP型挂板及参数10 调整板可调节连接长度的板形连接金具。

DB型调整板及参数公众号：输配电线路PT型调整板及参数11 联板连接若干绝缘子串或将多个受力分支组装成整体的板形连接金具。

项目名称：特高压±800kV及1000kV输电线路配套金具提名单位意见:特高压±800kV及1000kV输电线路配套金具是中国电建集团成都电力金具有限公司自行研制、具有自主知识产权的特高压输电金具。

设计和制造质量优异、性能稳定的特高压配套金具，是特高压输电线路安全运行的重要保障。

项目开展了特高压±800kV直流输电线路配套金具、特高压1000kV交流输电线路串型优化及配套金具、特高压大截面导线配套金具研制，开展了面向特高压金具加工的工艺创新设计及知识库研究。

研制了适用于轻、重冰区的特高压±800kV、1000kV输电线路用抗高寒金具，研制了适用于特高压1000kV交流输电线路双联I型悬垂绝缘子串的新型十字悬垂联板，结构采用十字组合型式；缩短串长700mm。

研制了1250mm2大截面导线配套的金具产品：耐张线夹握力大于313.4kN，悬垂线夹破坏载荷大于300kN，握力大于79.1kN。

建立了面向特高压金具加工的刀具切削知识库原型系统。

提名该项目为四川省科技进步奖。

项目简介:特高压输电具有距离远、容量大、损耗低、效率高的优势，建设以特高压电网为骨干网架的坚强智能电网，能够促进大煤电、大水电、大核电、大型可再生能源发电基地的集约化开发利用，在全国范围内实现能源资源优化配置。

特高压输电被纳入国家“十二五”规划纲要，表明了国家在能源战略上对发展特高压输电线路的高度重视。

金具是连接和组合电力系统各类装置，以传递机械、电气负荷及起到某种防护作用的金属附件。

金具是输变电工程中重要组成部件。

金具的失效和损坏，直接影响着电网的安全运行，尤其是特高压工程，金具的可靠性更为重要。

本项目依托云广线、哈镇线及灵绍线等特高压±800kV直流输电线路，上淮线特高压1000kV交流输电线路，开展了特高压±800kV及1000kV输电配套金具研究。

针对重冰区段、大跨越段、大截面导线应用需求，开展了重冰区配套金具、大跨越线路配套金具及大截面导线配套金具研制工作，保证了特高压输电线路的安全、稳定运行。

输电线路设计—金具一、金具的种类在输电线路设计中，常见的金具种类包括电杆顶金具、拉线夹、悬挂夹、接地棒等。

它们各自有着不同的作用和用途。

1.电杆顶金具：用于固定、连接电杆和导线。

主要有插接式电杆顶金具和压接式电杆顶金具两种。

插接式电杆顶金具通常由螺栓、支座和插头等组成，便于更换和维修。

压接式电杆顶金具则采用压接方式将导线连接到电杆上，具有较高的接触面积和强度。

2.拉线夹：用于连接绝缘导线和拉线，通常由夹体、固定螺栓、垫圈等组成。

拉线夹需要具备良好的电气性能和导线的承载能力，以保证线路的正常输电。

3.悬挂夹：用于固定输电线路的间隙裸电缆，使其保持一定的张力和支撑。

悬挂夹通常由夹线体、固定螺栓、挂环等组成，抗拉强度要求较高。

4.接地棒：用于将输电线路接地，以保证人身安全和降低雷击可能性。

接地棒需要选择导电性能较好的材料，并进行良好的接地接口处理。

二、金具的选材金具的选材直接影响到线路的稳定性和安全可靠性。

一般情况下，金具的选材要考虑以下几个方面：1.金具的导电性能：选用电导率较高的材料，以减小电阻，降低能量损耗。

2.金具的耐腐蚀性：金具在户外使用，常接触到各类大气环境，容易受到风吹日晒、雨水侵蚀等，因此需要选择能够抵抗腐蚀的材料。

3.金具的强度和韧性：金具需要承受一定的张力和外力，因此需要具备足够的强度和韧性，以保证其不会发生损坏、折断等情况。

4.金具的可靠性：金具的可靠性是确保线路安全运行的重要因素。

因此，在选材时需要考虑金具的寿命、使用环境和工艺要求等因素，以保证金具的可靠性和稳定性。

三、设计要点和注意事项在进行输电线路金具设计时，需要注意以下几个要点和注意事项：1.合理确定金具间距和张力：金具的间距和张力的确定需要综合考虑导线的类型和规格、线路的长度和负载情况等因素。

间距过大或张力过小都会影响线路的稳定性，导致电线路的功率损失和负载能力下降。

2.金具的防震设计：金具需要具备一定的抗震能力，以防止地震等自然灾害对线路的破坏。

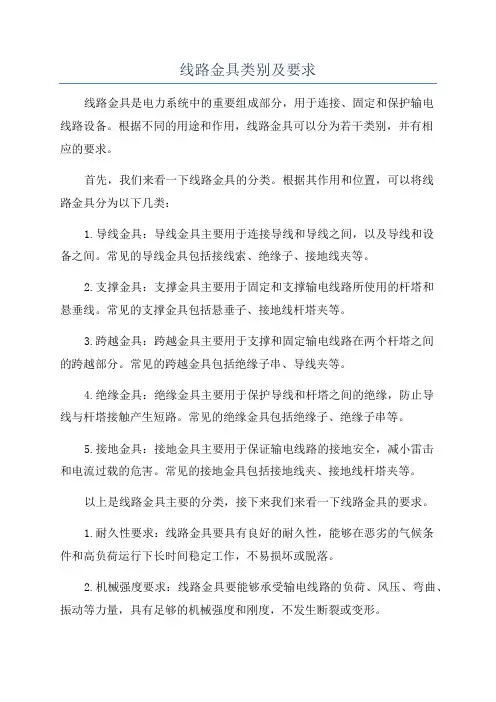

线路金具类别及要求线路金具是电力系统中的重要组成部分，用于连接、固定和保护输电线路设备。

根据不同的用途和作用，线路金具可以分为若干类别，并有相应的要求。

首先，我们来看一下线路金具的分类。

根据其作用和位置，可以将线路金具分为以下几类：1.导线金具：导线金具主要用于连接导线和导线之间，以及导线和设备之间。

常见的导线金具包括接线索、绝缘子、接地线夹等。

2.支撑金具：支撑金具主要用于固定和支撑输电线路所使用的杆塔和悬垂线。

常见的支撑金具包括悬垂子、接地线杆塔夹等。

3.跨越金具：跨越金具主要用于支撑和固定输电线路在两个杆塔之间的跨越部分。

常见的跨越金具包括绝缘子串、导线夹等。

4.绝缘金具：绝缘金具主要用于保护导线和杆塔之间的绝缘，防止导线与杆塔接触产生短路。

常见的绝缘金具包括绝缘子、绝缘子串等。

5.接地金具：接地金具主要用于保证输电线路的接地安全，减小雷击和电流过载的危害。

常见的接地金具包括接地线夹、接地线杆塔夹等。

以上是线路金具主要的分类，接下来我们来看一下线路金具的要求。

1.耐久性要求：线路金具要具有良好的耐久性，能够在恶劣的气候条件和高负荷运行下长时间稳定工作，不易损坏或脱落。

2.机械强度要求：线路金具要能够承受输电线路的负荷、风压、弯曲、振动等力量，具有足够的机械强度和刚度，不发生断裂或变形。

3.耐腐蚀要求：线路金具要能够抵抗大气、土壤和水等介质的侵蚀和腐蚀，具有良好的防腐蚀性能，不易生锈或损坏。

4.绝缘性能要求：线路金具的绝缘性能应符合要求，能够保证导线和杆塔之间的良好绝缘，防止漏电和短路。

5.安全可靠要求：线路金具要能够满足电力系统的安全要求，具有良好的操作性能和可靠的连接性，确保线路的正常运行。

6.标准化要求：线路金具应符合国家和行业相关标准的要求，具有统一的标准规格和性能参数，方便选择、安装和维护。

以上是线路金具的一般要求，不同的线路金具还可能有一些特殊的要求，需要根据实际使用情况和具体标准进行规定和验证。

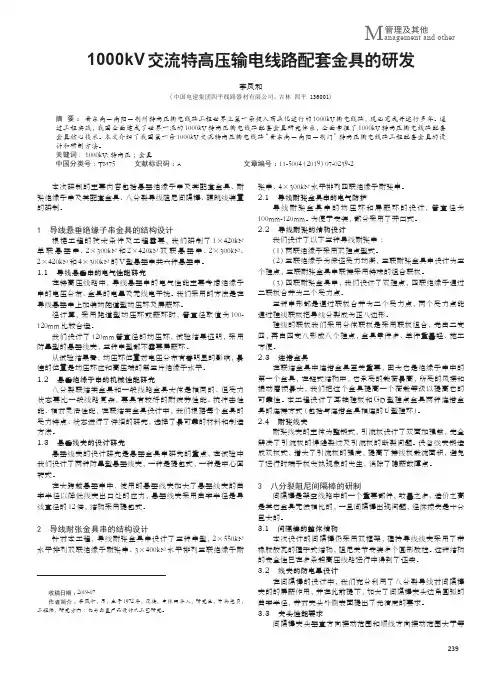

239管理及其他M anagement and other1000kV 交流特高压输电线路配套金具的研发李凤和(中国电建集团四平线路器材有限公司，吉林 四平 136001)摘 要： 晋东南－南阳－荆州特高压输电线路工程世界上第一条投入商业化运行的1000kV 输电线路，现已完成并运行多年。

通过工程实践，我国全面建成了世界一流的1000kV 特高压输电线路配套金具研究体系，全面掌握了1000kV 特高压输电线路配套金具核心技术。

本文介绍了我国第一条1000kV 交流特高压输电线路“晋东南－南阳－荆门”特高压输电线路工程配套金具的设计和研制方法。

关键词: 1000kV;特高压；金具中国分类号：TM75 文献标识码：A 文章编号：11-5004（2019）07-0239-2收稿日期：2019-07作者简介：李凤和，男，生于1972年，汉族，吉林四平人，研究生，中共党员，工程师，研究方向：电力金具产品设计及工艺研究。

本次研制的主要内容包括悬垂绝缘子串及其配套金具、耐张绝缘子串及其配套金具、八分裂导线阻尼间隔棒、硬跳线装置的研制。

1 导线悬垂绝缘子串金具的结构设计根椐工程的技术条件及工程需要，我们研制了1×420kN 单联悬垂串、2×300kN 和2×420kN 双联悬垂串、2×300kN、2×420kN 和4×300kN 的Ｖ型悬垂串共六种悬垂串。

1.1 导线悬垂串的电气性能研究在特高压线路中，导线悬垂串的电气性能主要考虑绝缘子串的电压分布、金具的电晕及无线电干扰。

我们采用的方法是在导线悬垂串上加装均跑道型均压环及屏蔽环。

经计算，采用跑道型均压环或蔽环时，管直径取值为100-120mm 比较合适。

我们设计了120mm 管直径的均压环，试验结果证明，采用防晕型的悬垂线夹，三种串型都不需要屏蔽环。

从试验结果看，均压环位置对电压分布有着明显的影响，最佳的位置是均压环应和高压端的第三片绝缘子水平。

【电力行业】向上特高压输电线路工程金具产品样本xxxx年xx月xx日xxxxxxxx集团企业有限公司Please enter your company's name and contentv±800kV向家坝～上海特高压输电线路工程金具样本C D J J C成都电力金具总厂研究所2009年6月目录一导、地线配套金具1、六分裂导线间隔棒 (5)FJZ6-450/720 （ACSR-720/50型钢芯铝绞线、AACSR－720/50钢芯铝合金绞线用）2、悬垂线夹（ACSR-720/50型钢芯铝绞线用） (5)CGF-10040TG/28,CGF-10040TG/32,CGF-15040TG/36、CGF-15040TG/40、CGF-21040TG/40、CGF-21040TG/46、CGF-15054TG/36,CGF-15054TG/40、CGF-21054TG/40、CGF-21054TG/46、CGF-10054TG/32、CGF-10054TG/28、GF-15054TG/36、CGF-15054TG/40、CGF-21054TG/40、CGF-21054TG/463、耐张线夹3.1、导线耐张线夹 (6)NY-720/50A、NY-720/50B1、NY-720/50B2（ACSR-720/50型钢芯铝绞线用）NYH-720H/50、NYH-720H/50B1、NYH-720/50HB2（AACSR－720/50钢芯铝合金绞线）4、接续管4.1、导线用接续管 (7)JYD-720/50（ACSR-720/50型钢芯铝绞线用）JYDH-720/50H（ACSR-720/50型钢芯铝绞线用）4.2地线用接续管： (7)JY-180BGJY-240BG-20E5、补修管 (8)5.1导线用补修管：JX-720/505.2地线用补修管：JX-180BG,JX-240BG6、护线条：FYHY-720/50 (8)7、六分裂导线防振锤：FDT-7 (9)8、设备线夹：SY-185/10A,SY-210/25A (9)9、支撑间隔棒：FJZT6-450/720 (9)10、跳线间隔棒：TJ2-12720,TJ-135/720 (10)11、调距线夹：TXJ-720-120,TXJ-720-24,TXJ-720-30 (10)二、主要挂串金具1、挂点金具1.1、联塔挂点：EB-64/25S-116，EB-64/32S-116，EB-64/42S-116,EB-64/55S-116,EB-120/32S,EB-120/42S,EB-120/55S, EB-120/64S,EB-120/84S, EB-120/110S,LT-21S,LT-25S (11)1.2、耳轴挂板：GD-32/21S，GD-32S，GD-50S，GD-64SL，GD-64SL/42 ……122、U型挂环：U-84S，U-110S，U-42S，U-32S，U-21S，U-16S，U-21STU-25S,U-32130S,U-55S-150,U-64185S,UL-2115S (12)3、调整板：DB-16,DB-21S,DB-21S-110/170,DB-32S,DB-42S,DB-55S-140/130，DB-64185S,DB-84S,DB-110S (13)4、调整板： (13)PT-164050,PT-165490,PT-25900S,PT-32900S,PT-42900S,PT-55900S5、球头挂环：QH-21S，QH-32S，QH-42S，QH-55S (14)6、球头挂板：QP-21S，QP-32S，QP-42S，QP-55S (14)7、碗头挂环：WH-21SB,WH-32SB,WH-42SB,WH-55SB (15)8、碗头挂板：WS-42S，WS-32S，WS-21S，WS-55S (15)9、联板：L-5065S,L-6465S,L-6480S1,L-8465S, L-8480S1, L-8480S2, L-11065SL-11080S, L-11080S1 (16)LV-4260S (16)L-4278S, L-6478S,L-16559S L-21737S (17)10、联板：LS-325060S,LJ-8480813S,LJ-11080813S (18)L4-120866900S,L4-1201334900S,L4-1681334900S,LZ3-1201300866S,LZ3-12 020001334S,LZ3-16820001334S…………………………………………………………………1911、联板：LXV-6490/6ZA,LXV-6490/6ZB,LXV-6490/6ZD (20)LXV-11090/6,LXV-2590/6,LXV-3290/6A,LXV-4290/6A,LXV-5090/6,LXV-5590 /6,LXV-6490/6A,LXV-6490/6ZA,LXV-8490/6A,LXV-8490/6ZA ………………………2012、平行挂板：P-42S-120,P-4215S,P-4220S,P-4225S,P-4230S,P-4235S,P-4240S,P-4250S,P-4255S,P-4260S ,P-4265S,P-4275S,P-55S-140,P-64150S,P-64200S,P-64250S,P-64290S,P-64300S ,P-64350S,P-64400S,P-64450S,P-64500S,P-64550S,P-64750S,P-84500S (21)13、直角挂板：Z-16S,Z-21SZ-25S1,Z-32S,Z-32120S,Z-42150S,Z-50150S,Z-55150S,Z-64S Z-64150S,Z-84S,Z-110220S ,ZS-16S,ZS-21S,ZS-32120S (22)14、直角挂板：ZBD-25S,ZBD-32S,ZBD-42S,ZBD-55150S (23)15、牵引板：QY-42S,QY-64S (23)16、十字联板:SZ-42S-150,SZ-55S-170 (24)17、延长拉杆：YL-1620S,YL-2178S,YL-2182S,YL-25245S,YL-25390S,YL-32209SYL-32245S,YL-32364S,YL-32660S,YL32760S,YL-42S,YL-42150SYL-42355SYL-55325S (24)18、延长环：PH-16S (25)19、重锤片：ZC-30 (25)三刚性跳线装置用主要配套金具1 、铝管制刚性跳线装置用主要配套金具1.1三变一线夹：MT-150/3X720 (25)1.2引流线夹: SY-720/50T (26)1.3支撑间隔棒：MJ-150/600Z (26)1.4斜拉间隔棒：MJ-150/600L (27)1.5管母内接头：MJ-150N (27)1.6管母外接头：MJ-150W (27)1.7重锤片：ZC-25 (28)2、笼式刚性跳线装置用主要配套金具2.1六分裂跳线间隔棒：FJT6-90/720 (28), FJT6-720A (29)2.2笼式箍架：TYJ-800Y (29)2.3悬吊支撑架：CZC-80 (29)四.均压屏蔽环1.双V串均压环：FJ-800XS-800/620,FJ-800XS-650 (30)单V串均压环：FJ-800VD/620 (30)2.双联耐张串用均压环：FJ-800N2-650 (31)3.三联耐张串用均压环：FJ-800N1-650 FJ-800N1-1000 (31)4.耐张串用屏蔽环FJP-800NL1 ,FJP-800NL1 (31)5.铝管制刚性跳线用屏蔽环：FJP-800T (32)一．导地线配套金具1. 六分裂导线间隔棒2.悬垂线夹3.耐张线夹3.1导线耐张线夹号适用导线型号主要尺寸（mm）握力(kN)重量(kg)D1 D2 D3 L1 L2 RNY-720/50A ACSR-720/5060 20 26755 1117 163 10.1NY-720/50B1ACSR-720/5060 20 26755 1117 163 10.1NY-720/50B2ACSR-720/5060 20 26755 1117 163 10.1NYH-720H/50AACSR-720/5060 20 268651117 242.4 10.5NYH-720H/50B1 AACSR-720/560 20 268651117 242.4 10.54.接续管4.1.导线用接续管4.2.地线用接续管5.补修管图16.护线条7.六分裂导线防振锤8.设备线夹9.支撑间隔棒10.跳线间隔棒11.调距线夹二．主要挂串金具1. 挂点金具1.1联塔挂点1.2、耳轴挂板2.U型挂环3.DB型调整板4.PT型调整板5.球头挂环型号主要尺寸（mm）破坏荷重Kn 重量(kg)h1 h2 h3 R D D1 bQH-21S 19.5 155 100 16 21 41 20 210 1.1QH-32S 21 175 110 19 25 49 28 320 2.2QH-42S 23.5 200 120 22 29 57 32 420 3.4QH-55S 27 240 130 21 32 65 36 550 6.1 6.球头挂环型号主要尺寸（mm）破坏荷重≥KN 重量(kg)D1 D2 d b h 1 h 2QP-21S 41 20 26 20 80 19.5 210 0.7 QP-32S 49 25 33 28 80 21 320 1.2 QP-42S 57 29 39 32 100 23.5 420 1.5 QP-55S 65 32 45 36 110 27 550 2.6 7.碗头挂环型号主要尺寸（mm）破坏荷重重量8.碗头挂板9.联板型 号主要尺寸（mm ） 破坏荷重重量LH d1 d2 b b1 L-6478S7802204533362864045.5型 号主要尺寸（mm ） 破坏荷重重量LH d1 d2 b L-16559S 559 110 26 20 18 160 8.7 L-21737S73711026242021013.710.联板.\\型 号主要尺寸（mm ） 破坏荷重重量LL1Hd 1板厚LJ-8480813S 813800280393284085.7LJ-110808181380028045361100100.型 号主要尺寸（mm ） 破坏荷重重量LL1 H d1d2bLS-325060S6005001526261832018.111.联板12.平行挂板13.直角挂板型号主要尺寸（mm）破坏荷重重量C1 C2 M hZ-16S 22 22 24 90 160 2.2Z-21S 24 26 24 90 210 2.01Z-25S1 28 30 27 110 250 3.3Z-32120S 34 34 30 120 320 4.6Z-32S 34 32 30 136 320 5.0Z-42150S 38 36 36 150 420 5.5Z-50150S 36 39 36 150 500 9.2Z-55150S 42 44 42 150 550 11.3Z-55280S 42 44 42 280 550 14.0Z-64S 42 40 42 180 640 11.9Z-64150S 42 40 42 150 640 11.5Z-84S 44 44 48 180 840 19.8Z-110220S 48 48 52 220 1100 35.3 型号主要尺寸（mm）破坏荷重不重量(kg)C M H ФZS-16S 22 24 90 26 160 1.9 ZS-21S 25 24 100 26 210 1.6 ZS-32120S 32 30 120 33 320 3.514.直角挂板15.牵引板16.十字联板型号主要尺寸（mm）破坏荷重重量C B M ФR H hZBD-25S 224 27 30 36 120 55 250 3.5 ZBD-32S3228 30 33 40 136 60 320 5.0 ZBD-42S3832 36 39 45 145 58 420 7.1 ZBD-55150S 436 42 45 55 150 70 550 8.9型号主要尺寸（mm）破坏荷重不重量(kg) L L1 b d hQY-42S 260 100 32 39 70 420 8.4 QY-64S 260 114 36 45 80 640 12.517.延长拉杆18、延长环19、重锤片三．刚性跳线装置用主要配套金具1.铝管制刚性跳线装置用主要配套金具1.1三変一线夹1.2 引流线夹1.3支撑间隔棒1.4斜拉间隔棒1.5管母内接头1.6间隔棒型外接头1.7重锤片2.笼式刚性跳线装置用主要配套金具2.1六分裂跳线间隔棒2.2笼式箍架2.3悬吊支撑架四.均压屏蔽环1.均压环型号主要尺寸（mm）重量用途L H h Φ1 Φ2 a b L1F J--800XS—800 /620 885 1120701218 80 408034.8 双V串F J—800XS--650 810 1120800 1218 80 406533.4 双V串F J—800N2--650 810 1120680 1218 80 406542.9 双联耐张串2.均压环3.均压环4.屏蔽环5.屏蔽环谢谢阅读随心编辑，值得下载拥有！专业│专注│精心│卓越。

1-3-2-1 线路金具1--线路金具简介一、线路金具的用途在架空送电线路中，主要用于承托、固定和接续裸导线、导体及绝缘子连接成串，也可用于保护导线和绝缘体。

按主要性能和用途，线路金具大致可分为以下几类：1、悬垂金具，又称支持金具或悬垂线夹。

主要用来将导线悬挂在绝缘子串上（此时多用于悬垂杆塔），也用于将跳线悬挂于绝缘子串上。

2、锚固金具，又称紧固金具或耐张线夹。

主要用来紧固导线的终端，使其固定在耐张绝缘子串上。

也用于地线终端的固定及拉线的锚固。

锚固金具承担导线、地线的全部张力，有的锚固金具也作为导电体。

3、连接金具，又称挂线金具。

用于绝缘子连接成串及金具与金具的连接。

连接金具承受机械载荷。

4、接续金具。

专用于接续各种裸导线和地线。

接续金具承担与导线相同的电气负荷，大部分接续金具承担导线或地线的全部张力。

5、防护金具。

用于保护导线、地线、绝缘子等。

如保护绝缘子用的均压环，防止绝缘子上拔用的重锤，防止导线振动用的防振锤、护线条等。

二、线路金具所依据的主要标准（包括但不限于）国家标准“电力金具名词术语”（GB/T5075-2001）国家标准“电力金具通用技术条件”（GB2314-2008）国家标准“电力金具标称破坏荷载系列及连接型式尺寸”（GB/T2315-2008）国家标准“电力金具试验方法第一部分：机械试验”（GB/T2317.1-2008）国家标准“电力金具试验方法第二部分：电晕和无线电干扰试验”（GB/T2317.2-2008）国家标准“电力金具试验方法第三部分：热循环试验”（GB/T2317.3-2008）国家标准“电力金具试验方法第四部分：验收规则”（GB/T2317.4-2008）国家标准“架空电力线路间隔棒技术和试验方法”（GB/T2338-2008）国家标准“防振锤技术条件”（GB/T2336-2000）国家电力行业标准“电力金具产品型号命名方法”（DL/T683-1999）（见说明）国家电力行业标准“悬垂线夹”（DL/T756-2001）国家电力行业标准“耐张线夹”（DL/T757-2001）国家电力行业标准“连接金具”（DL/T758-2001）国家电力行业标准“接续金具”（DL/T759-2001）国家电力行业标准“均压环、屏蔽环和均压屏蔽环”（DL/T760.3-2001）国家电力行业标准“架空线路用预绞式金具技术条件”（DL/T763-2001）国家电力行业标准“电力金具专用紧固件 六角头带销孔螺栓”（DL/T764.1-2001） 国家电力行业标准“电力金具专用紧固件 闭口销”（DL/T764.2-2001）说明：（DL/T683-1999）代替GB/*2316-1985。

7 绝缘子串和金具7.1 基本原则±800kV线路由于输送容量大，相导线采用六分裂，子导线截面大，导线荷载较大，电压高，电晕问题突出。

绝缘子金具串应有足够的机械强度和良好的电气性能以保证线路安全运行。

（1）绝缘子串的配置首先需满足机械强度要求，机械强度主要由线路正常情况下的最大荷载控制，其次充分考虑各种串型组合的经济性，确保绝缘子串型设计的安全可靠和经济合理。

（2）在保证绝缘子串型设计的安全性和经济性前提下，尽量采用联数较少的串型。

已建线路运行经验及试验研究结果表明，当采用双联或者多联绝缘子串时，相对于单联绝缘子串其绝缘性能有所降低，在线路运行上是个薄弱点；绝缘子串联数越多，其组合型式越复杂，使用绝缘子片数越多，金具越多，绝缘子串本身出现故障的概率也越大；串联数越多，其安装和运行维护工作量越大，另外，串联数越多，意味着绝缘子串自身的荷载也大幅增加，最终提供给导线允许的荷载增加不多，未能充分发挥多联串绝缘子吨位增加的优势。

再从目前已建500kV和750kV线路的使用情况看，主要采用单联型式，只有在重要交叉跨越、大负荷的情况下才使用双联，运行状况普遍良好。

因此在满足机械强度要求和金具、绝缘子型式允许的情况下，本工程将尽可能选用联数少的串型。

（3）根据专题报告《绝缘配合及绝缘子型式选择》的论述，本工程导线悬垂串推荐采用合成绝缘子，耐张串推荐采用盘式绝缘子。

7.2 绝缘子价格调查情况在考虑绝缘子串的经济性时，主要取决于绝缘子的价格。

从目前的询价情况看，国内厂家所生产的各型号玻璃和瓷绝缘子价格差异不大。

玻璃、瓷绝缘子及合成绝缘子价格水平见表7.2。

表7.2 绝缘子价格一览表7.3 绝缘子安全系数取值关于盘型绝缘子的安全系数，现行《110～500kV架空送电线路设计技术规程》(DL/T 5092-1999)基于绝缘子的额定机械破坏负荷，规定盘型绝缘子的安全系数为2.7。

对复合绝缘子的安全系数，《标称电压高于1000V交流架空线路用复合绝缘子使用条件》（DL/T 864-2004）规定绝缘子承受的最大负荷一般宜不大于其额定负荷的1/3。

高压金具认识与名称嘿，朋友！想象一下这样一个场景，你走在一个大型的建筑工地旁，各种机械轰鸣作响，工人们忙忙碌碌。

在那高高耸立的电线杆上，你可曾注意到一些奇奇怪怪的金属物件？它们可有着大作用呢，这就是咱们今天要说的高压金具。

就说有一次，我跟着一位经验丰富的电工师傅去巡检线路。

那师傅姓李，大家都亲切地叫他李工。

李工带着我来到一片高压输电线下面，他抬头看着那些电线和金具，就像看着自己最宝贝的东西。

“来，小家伙，”李工拍了拍我的肩膀说，“今天给你讲讲这些高压金具。

”我一脸好奇地凑过去，只见那上面有着各种各样形状的金属玩意儿。

“你看这个像个钩子的，这叫悬垂线夹。

”李工指着一个物件说道，“它就像一个忠诚的卫士，紧紧地抓住电线，不让它乱跑。

”我眨眨眼睛，问道：“那这个呢，李工？”我指着一个有点像夹子但又不太一样的东西。

李工笑了笑说：“这个呀，这是耐张线夹，它的力气可大了，能承受住很大的拉力。

”看着我似懂非懂的样子，李工接着说：“你想想，如果没有这些金具，电线不就像没头的苍蝇到处乱晃啦？”可不是嘛，这些高压金具就像是电线的“保护神”，让电线能够稳定地传输电力。

再看看那个联结金具，它把一根根电线巧妙地连接在一起，就如同把散落的珍珠串成一条美丽的项链。

还有那防护金具，像是给电线穿上了一层坚固的铠甲，抵御着外界的各种干扰和侵害。

你说，这些高压金具是不是特别神奇？它们虽然看起来不起眼，却在默默地为我们的生活保驾护航。

每当夜幕降临，城市里灯火辉煌，我们能舒舒服服地在家里享受光明和温暖，这背后可少不了高压金具的功劳。

它们在高空坚守岗位，经受着风吹雨打、日晒霜冻，却始终不叫苦不叫累。

所以说啊，可别小看了这些高压金具，它们可是电力传输中不可或缺的重要角色！。

特高压输电线路连接金具的高强度材料选型李明博摘要：输电线路连接金具又称挂线零件，用于绝缘子连接成串及金具与金具的连接，在输电线路中能够承载较大的机械载荷。

虽然连接金具结构简单，但是由于直接应用在架空输电线路中，担负着安全送电的重大使命。

连接金具材料的选型在很大程度上影响到特高压输电工程建造的难易程度和成本造价，开展对特高压输电线路连接金具材料的选型有重要意义。

关键词：特高压输电线路；连接金具；高强度材料；选型引言电力工业是关系国计民生的基础产业，国家电网公司在认真分析我国电力工业和电网发展现状及趋势的基础上，提出了加快建设由百万伏级交流和800kV级直流系统构成的特高压电网的发展目标。

超、特高压输电线路具备超远距离、超大容量、低损耗的送电能力，能够提高资源的开发和利用效率，缓解环保压力，节约宝贵的土地资源，具有显着的经济效益和社会效益。

该文通过对现有连接金具材料以及特高压输电工程连接金具发展趋势的分析，提出了特高压输电工程线路连接金具的材料选型需满足高强度化、防腐性能好、低温性能优良、经济性好等要求，通过对比分析及试验验证提出几种高强度连接金具材料，以期满足特高压输电线路工程连接金具的轻型化要求，从而降低施工难度，节省成本，提高线路建设水平，为特高压输电线路高强度材料的连接金具选型提供参考。

1连接金具材料现状根据连接金具的使用条件和结构特点，连接金具可分为三大系列：球-窝系列连接金具、环-链系列连接金具、板-板系列连接金具。

球-窝系列连接金具包括各种球头挂环、碗头挂板等，球头挂环选用材料是碳素结构钢（Q235A、35、40等），碗头挂板选用的材料为可锻铸铁和球墨铸铁（KTH330-08、QT500-7）等。

环-链系列连接金具包括U形挂环、直角环、延长环及U形螺丝等，“U”形挂环、延长环等选用碳素结构钢（35）。

板-板系列连接金具主要包括平行挂板、联板、牵引板、调整板等，选用的材料多为碳素结构钢（Q235）随着输电电压提高及大截面导线的运用，一些线路中选用的材料有35、Q420、Q345R等。
