风电场输电线路基本知识

风电场输电知识点总结一、概述风电场输电是指将在风电场中产生的电能输送到电网中，以满足城乡居民和工业用电需求。

随着风能的开发利用不断增加，风电场输电技术也在不断完善和发展。

风电场输电技术的发展不仅对保障我国能源安全具有重要意义，也是我国电力行业的一个重要发展方向。

为了更好地理解风电场输电知识点，下面将对此进行总结和归纳。

二、风电场输电系统组成风电场输电系统主要由风力发电机组、变压器、输电线路和配电系统组成。

其中，风力发电机组是风电场的核心设备，是将风能转化为电能的关键部件。

而变压器则是用来改变输电线路的电压，在输电过程中起到重要的作用。

输电线路是将电能输送到变电站或用户用电载体的主要通道，而配电系统则负责将输送到变电站的电能分配到用户用电载体上。

三、风电场输电系统设计风电场输电系统的设计需要考虑多方面的因素，如风场的模式布局、变电站容量、输电线路的布设情况等。

在风电场的模式布局上，风电场应尽量不影响当地的生态环境和自然风貌，同时要考虑到输电线路的布设情况以及用户用电需求。

在变电站容量上，应根据风电场的装机容量、风电场和电网的接口情况、风电场的发电可靠性等因素来确定变电站的容量。

在输电线路的布设情况上，需要考虑到输电线路的输电损耗、输电线路的运行可靠性、输电线路的维护和检修、输电线路的敷设环境等因素。

四、风电场输电系统技术风电场输电系统技术主要包括风力发电机组技术、变压器技术、输电线路技术和配电系统技术。

风力发电机组技术是风电场输电系统的核心技术，关系到风能的转化效率和电能的质量。

变压器技术主要是关于变压器的选型和设计，以保证风电场输电系统的安全稳定运行。

输电线路技术主要是关于输电线路的输电损耗和输电线路的敷设方式。

配电系统技术主要是关于配电系统的自动化控制和配电系统的运行管理。

五、风电场输电系统运行管理风电场输电系统的运行管理主要包括风电场发电运行管理、输电线路运行管理、变电站运行管理和配电系统运行管理。

风电基础知识1 风电基础知识一、安全管理：1、高压设备发生接地时，室内几米范围内禁止靠近？答： 4m2、电业人员对安规考试几年进行几次？答：安规考试每年进行一次。

3、停电时倒闸操作的顺序？答：断路器（开关）负荷侧刀闸电源侧刀闸 4、电气设备上的工作组织措施有哪些？答：工作票制度、工作许可制度、工作监护制度、工作间断、转移和终结制度。

5、电气设备上工作的技术措施有哪些？答：停电、验电、接地、悬挂标示牌和装设遮拦。

6、风机地网接地电阻合格的范围？答：接地电阻4 。

7、接地电阻可采取什么方法测量？答：电位降法，电流-电压三极法，接地电阻阻抗测试仪法。

8、绝缘手套应多长时间试验一次？答：半年。

9、高压验电器应多长时间试验一次？答：半年。

10、金属导体的电阻值与温度的关系？答：1/ 4随温度的升高而增大。

11、被电击的人能否获救关键在什么？答：取决于能否尽快脱离电源和施行紧急救护？ 12、当发电有人触电时，首先做什么？答：迅速脱离电源。

13、由雷电引起的电压叫什么？答：叫大气过电压。

14、高压断路器内部油的作用是什么？答：绝缘和灭弧。

15、兆欧表进行测量时应保持在多少转？答：120r/min 16、变压器中性点接地属于？答：工作接地。

17、计量用电流互感器的精度要求答：0. 2 级。

18、公司范围内 CT 二次侧额定电流一般为多少？答：5A。

19、设备的双重名称是指什么答：设备名称和编号。

20、雷击过后多长时间可以接近风机？答：1h 以后。

21、事故调查应坚持什么原则？答：四不放过原则。

22、交流电能表属于什么仪表？答：感应式仪表。

23、最常见的电流保护措施是什么？答：快速熔断器。

24、补偿电容的投切与主变分接头？答：补偿电容投切时，应观察 10kV 母线电压，根据母线电压情况调整分接头。

25、直流系统接地怎么办？答：当发生直流系统接地时，应采用拉路方法判断，每条直流回路断开不超过 3s。

2 26、 10kV 母线 PT 的开口三角作用？答：用于测量不平衡电压，消除谐振，提供零序电压，保护等作用。

四川省明远电力建设工程有限公司220kV翠山输变电工程项目部二○一三年三月220kV翠山输变电工程输电基础知识输电线路施工技术一、输电线路概况1、什么是输电线路完成变电站联结、发电厂与变电站间联结、区域间联结用来传输电能的由传输导线及其设施设备构成的高压电能传输设备；2、输电线路分类架空输电线路和电缆输电线路；3、输电线路电压等级直流：±500kV、±800kV交流：35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV（正在试验中）4、输电线路电压划分66kV以下的电压等级称为配电电压；110kV-220kV电压等级称为高压；330kV-500kV电压等级称为超高压；750kV以上电压等级称为特高压；二、输电线路构成①、避雷线②、导线③、金具④、绝缘子⑤、杆塔⑥、基础⑦、接地装置1、避雷线的作用是防止雷击导线；避雷线分为良导体和一般导体；良导体——铝包钢绞线、钢芯铝绞线、铝镁合金绞线；一般导体——镀锌钢绞线；避雷线保护角 200～300；2、导线的作用是传输电能；架空输电线路一般采用钢芯铝绞线；3、金具的作用是将导线、地线、绝缘子、铁塔相互联结；4、绝缘子的作用是支撑或悬吊导、地线并使导、地线与杆塔绝缘；绝缘子按材料划分为资质绝缘子、玻璃绝缘子、合成绝缘子；5、杆塔的作用是对导线、避雷线进行支撑，在各种气象条件下，使导线对地和对建筑物有一定的安全距离，保证线路的安全；杆塔按类型划分为混凝土电杆、钢管杆、角钢铁塔、钢管铁塔；杆塔按用途划分为直线塔、耐张塔、转角塔、终端塔、特殊塔；直线塔用于线路直线段中，支撑导线和避雷线；耐张塔（分为直线耐张和转角耐张）作用是一般是承受导线和避雷线的不平衡张力；转角塔（分为直线转角和耐张转角）用于线路的转角处，承受导线、避雷线的自重、冰重、风压力和转角合力；终端塔一般用于线路的首端和末端，承受单侧导线和避雷线的张力；特殊塔分为跨越塔、换位塔、分支塔；跨越塔是不能满足安全规范要求时采用的；换位塔是使每相导线的电容相等，减少干扰；分支塔是将2个单回路线路合成1个双回路线路；6、基础作用是基础承载杆塔与导/地线；拉线维持杆塔的稳定；基础与拉线属于隐蔽工程，设计与施工都必须严格按有关规程执行，建设经济合理的工程，必须保证施工质量。

风机设备基础知识一、风电场的组成及基本原理风电场是指将风能捕获、转换成电能并通过输电线路送入电网的场所，由四部分构成：1、风力发电机组：风电场的发电装置。

2、道路：包括风力发电机旁的检修通道、变电站站内站外道路、风场内道路及风场进出通道。

3、集电线路：分散布置的风力发电机组所发电能的汇集、传送通道。

4、变电站：风电场的运行监控中心及电能配送中心。

5、场内一次设备有：变压器、断路器（开关柜）、母线、隔离开关、互感器（电流和电压）、避雷器、场用变、接地电阻柜和无功补偿装置。

（1）变压器：起变换电压的作用，可以升高电压以利于功率的传输、降低线损。

可以降低电压满足不同用户的需求。

其组成部分有：铁芯、绕组、绝缘套管、油箱、储油柜，呼吸器、防爆管、散热器、分接开关、气体继电器以及温度计等。

（2）断路器：切断和闭合高压电路的空载和负荷电流，而且当系统发生故障时，它和继电保护及自动化装置相配合，迅速切断故障电流，以减少停电范围，防止事故扩大，保证系统的安全运行。

高压断路器的主要结构分为：导流部分、灭弧部分、绝缘部分、操动机构部分。

（3）母线：载流设备，是电流的通道，承载负荷、空载电流。

（4）隔离开关的用途：设备检修时提供明显断开点，使检修设备与带电设备隔离，同时与断路器配合改变运行方式。

隔离开关一般由绝缘支架、操作机构、连锁机构、动静触头、刀口等组成。

（5）互感器：将大电流变换为小电流，将高电压变换为低电压，供给继电保护及仪表所需，同时将高压系统与二次相隔离保证人员、设备的安全，同时使仪表、继电器的制造标准化、简单化，以利于生产。

互感器由一、二次绕组、铁芯、绝缘支撑物组成。

（6）避雷器：用于防止雷电进行波沿线路侵入变电站或其他建筑物危害电气设备绝缘的一种防雷装置，防止雷电及内部过电压。

其中阀型避雷器由套管、火花间隙、并联电阻、阀型电阻、上下法兰以及压缩弹簧及其附件组成。

氧化锌避雷器由套管、氧化锌电阻、上下法兰以及压缩弹簧及其附件组成。

（完整word版）输电线路基本知识输电线路基本知识第⼀节概述1 电能电能是能量的⼀种表现形式。

电能的优点可简便地转换为另⼀种形式的能量。

可经过⾼压输电线路长距离输送，供远⽅⽤电。

现代化的⼤型电⼚距负荷中⼼很远，需要把电⼚（站）和负荷中⼼连接起来，产⽣了承担这⼀任务的⾼压、超⾼压和特⾼压输电线路。

2 电⼒系统组成电⼒系统主要由五部分组成，即发电⼚的发电机与升压变电所、输电线路、降压变电所、配电系统和⽤户。

电⼒⽹（或称电⽹）包括变电所和各种不同电压等级的输电线路。

35～220 kV的线路称为⾼压输电线路330～750kV的线路称为超⾼压输电线路±800kV和1000kV的线路称为特⾼压输电线路3 电⽹地区电⽹――110kV～220 kV输电线路及变电站区域电⽹――220 kV～500 kV输电线路及变电站跨省⼤电⽹――330 kV～750 kV输电线路及变电站全国各个⼤电⽹尽可能连起来，⼤电能的输送――±800 kV直流和1000kV 交流第⼆节输电线路的分类、组成1 输电线路的分类1) 按结构（架设⽅法）分类架空输电线路和电缆线路2) 按输电电压分类低压配电线路、⾼压配电线路、⾼压输电线路、超⾼压输电线路、特⾼压输电线路3) 按电流性质分类交流输电线路和直流输电线路2 架空输电线路组成架空输电线路主要由基础、杆塔、拉线、导线、避雷线（光缆）、绝缘⼦、⾦具以及接地装置。

1）基础杆塔的地下部分的总体统称基础，它是输电线路的重要组成部分，⼀般基础投资占本体投资的15％～30%，⼯期占施⼯总⼯期的30%～50%。

钢筋混泥⼟杆基础有地下部分电杆和三盘（底盘、卡盘和拉线盘）。

钢管杆基础有钢管桩基础、钢筋混凝⼟基础和联合桩基础。

铁塔基础有⼤块混凝⼟基础、钢筋混凝⼟基础、主⾓钢插⼊式基础、掏挖式基础、岩⽯基础、⾦属基础、机扩基础、爆扩桩基础、灌注桩基础、联合桩基础、圆柱固结式基础、⼈字形基础、联合基础。

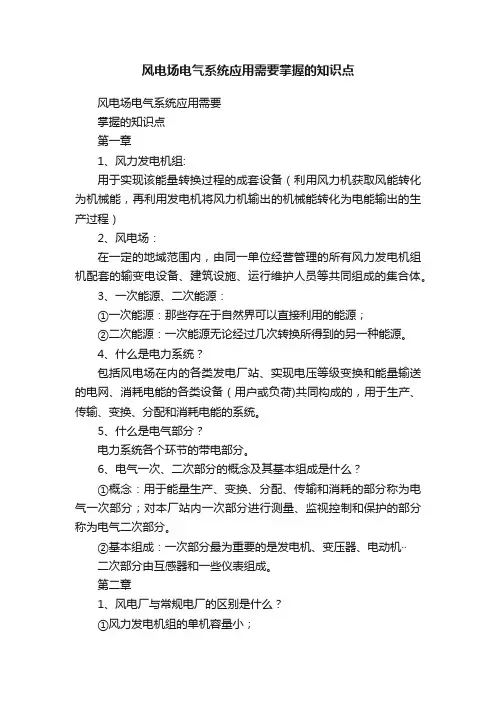

风电场电气系统应用需要掌握的知识点风电场电气系统应用需要掌握的知识点第一章1、风力发电机组:用于实现该能量转换过程的成套设备（利用风力机获取风能转化为机械能，再利用发电机将风力机输出的机械能转化为电能输出的生产过程）2、风电场：在一定的地域范围内，由同一单位经营管理的所有风力发电机组机配套的输变电设备、建筑设施、运行维护人员等共同组成的集合体。

3、一次能源、二次能源：①一次能源：那些存在于自然界可以直接利用的能源；②二次能源：一次能源无论经过几次转换所得到的另一种能源。

4、什么是电力系统？包括风电场在内的各类发电厂站、实现电压等级变换和能量输送的电网、消耗电能的各类设备（用户或负荷)共同构成的，用于生产、传输、变换、分配和消耗电能的系统。

5、什么是电气部分？电力系统各个环节的带电部分。

6、电气一次、二次部分的概念及其基本组成是什么？①概念：用于能量生产、变换、分配、传输和消耗的部分称为电气一次部分；对本厂站内一次部分进行测量、监视控制和保护的部分称为电气二次部分。

②基本组成：一次部分最为重要的是发电机、变压器、电动机··二次部分由互感器和一些仪表组成。

第二章1、风电厂与常规电厂的区别是什么？①风力发电机组的单机容量小；②风电场的电能生产方式比较分散，发电机组数目多；③风电机组输出的电压等级低（输出电压一般为690V或400V）；④风力发电机组的类型多样化；⑤风电场的功率输出特性复杂；⑥风电机组并网需要电力电子换流设备。

2、风电场的电气部分的构成有哪些？其一次系统主要由哪几部分组成？各部分的作用是什么？（1）风电场的电气部分是由一次部分(系统）和二次部分（系统）共同组成。

（2）一次系统主要部分：风电机组、集电系统、升压变电站及厂用电系统。

（3）作用：①风电机组除了风力机和发电机以外，还包括电力电子换流器（有时也称为变频器）和对应的机组升压变压器（有的文献称之为集电变压器）；②集电系统将风电机组生产的电能按组收集起来；③升压变压站的主变压器将集电系统汇集的电能再次升高；④风电场的厂用电包括维持风电场正常运行及安排检修维护等生产用电和风电场运行维护人员在风电场内的生活用电等。
