2017.4 杠杆示意图专题

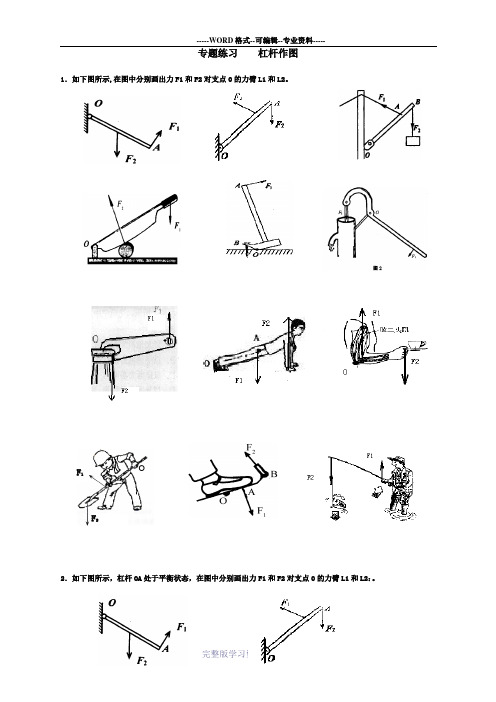

F 2 F 1 O 专题练习 杠杆作图
1．如下图所示,在图中分别画出力F1和F2对支点0的力臂L1和L2。

2．如下图所示，杠杆OA 处于平衡状态，在图中分别画出力F1和F2对支点0的力臂L1和L2：。

F 2 F 1
O
3． （3）右图是一台简易吊车的示意图，请画出F 1、F 2的力臂L 1、L 2。

（4）如左图中ABO 可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。

4．生活中有许多的器械利用杠杆原理来工作的：
（1）如左图是自行车的刹车手柄示意图，请画出动力和阻力的力臂。

（2）抽水机如右下图所示，O 为支点，请画出力F 1和F 2的力臂．
（3）铁锹是一种杠杆，请在右图中画出F 1和F 2的力臂L 1和L 2。

5．如下左图，杠杆OA 在力F 1、F 2的作用下处于静止状态，l 2是F 2的力臂，
画出F 1的力臂和力F 2
6．如右图所示，使用羊角锤拔钉子，动力作用在锤柄上A 点. 请作出拔钉
子时所
用最小动力F 的示意图. (注意：请在图上保留为确保作图准确所画的辅助线)
F 1 F 2。

一、杠杆的分类省力杠杆l1>l2F1<F2省力费距离撬棒、铡刀、开瓶器、轮轴、羊角锤、钢丝钳、手推车、花枝剪刀、核桃夹、扳手、道钉撬、自行车手闸费力杠杆l1<l2F1>F2费力省距离理发剪刀、钓鱼竿、镊子、火钳、筷子、面包夹、铁锹、缝纫机踏板、起重臂、人的前臂、船桨等臂杠杆l1=l2F1=F2不省力，不费力天平，定滑轮斜面---省力费距离，如盘山公路。

斜面高度一定时，斜面越缓，越省力。

二、常见的杠杆示意图1.筷子的杠杆示意图支点大概在虎口处动力作用点是食指和大拇指所夹住筷子的点阻力作用点在筷子首端，就是夹物体的地方因为动力臂（拇指到中指）小于阻力臂（拇指到菜），所以是费力杠杆。

2.镊子的杠杆示意图这是镊子受力示意图，作用力就是动力，动力和阻力都围绕着一个点旋转，这个点就是支点。

我们捏东西时两个力都围绕着最顶端旋转，所以最顶端就是支点。

动力作用线到支点的垂直距离就是动力臂，阻力作用线到支点的垂直距离就是阻力臂。

动力臂大于阻力臂的杠杆就是省力杠杆，动力臂小于阻力臂的杠杆就是费力杠杆，由图可知镊子的动力臂小于阻力臂，所以是费力杠杆。

3.指甲刀如图所示是一个指甲刀的示意图,它由三个杠杆ABC、OBD和OED组成.①分析杠杆ABC的受力,并画出示意图：从图中可以看出：动力臂大于阻力臂,因此,杠杆ABC为省力杠杆；②使用指甲刀剪指甲时,杠杆OBD在B点受到向下的压力F1,在D点受到阻力F2,其支点为O点.分析杠杆OBD的受力,并画出示意图：从图中可以看出：动力臂小于阻力臂,因此,杠杆OBD为费力杠杆.③使用指甲刀剪指甲时,杠杆OED在E点受到活动柱对其向上的拉力F1,在D点受到阻力F2,其支点为O点.分析杠杆OED的受力,并画出示意图：从图中可以看出：动力臂小于阻力臂,因此,杠杆OED也为费力杠杆.参见下图：4.鱼竿5.剪刀6.钉锤7.瓶起子8.手推车车轮与地面的接触点为支点手与把的接触点,重心作用点为力的作用点9.铡刀10.撬石头。
