杠杆原理图解
杠杆原理是物理学中的基本概念之一。

它描述了在平衡条件下，一个杠杆上的两个力之间的关系。

杠杆由一个支点（也称为转轴或固定点）和两个力组成。

其中一个力作用在支点上，被称为“支持力”或“支撑力”，另一个力
作用在杠杆的其他部分上，被称为“负载力”。

这个图解中，我们可以看到一个水平放置的杠杆。

杠杆的左侧是支点，右侧是负载力。

支点正上方的方向表示支持力。

负载力和支持力之间的关系可以用图中的虚线箭头表示。

箭头的长度表示力的大小。

负载力离支点越远，箭头就越长。

支撑力离支点越近，箭头就越长。

需要注意的是，负载力和支持力的乘积（力的大小乘以力臂的长度）相等。

力臂是指力作用点到支点的距离。

这个乘积被称为“力矩”，通常用符号“M”表示。

在平衡条件下，负载力的力矩和支持力的力矩必须相等。

这意味着，如果负载力增加，支持力必须相应地增加，以保持平衡。

同样，如果负载力减小，支持力也必须相应地减小。

杠杆原理在日常生活中有许多应用，例如撬动重物、使用剪刀剪断物体等。

通过合理利用杠杆原理，我们可以用较小的力量来达到较大的效果。

总之，杠杆原理描述了力量在杠杆上的分布和平衡条件的关系。

通过调整力的大小和力臂的长度，我们可以实现所需的力量和效果。

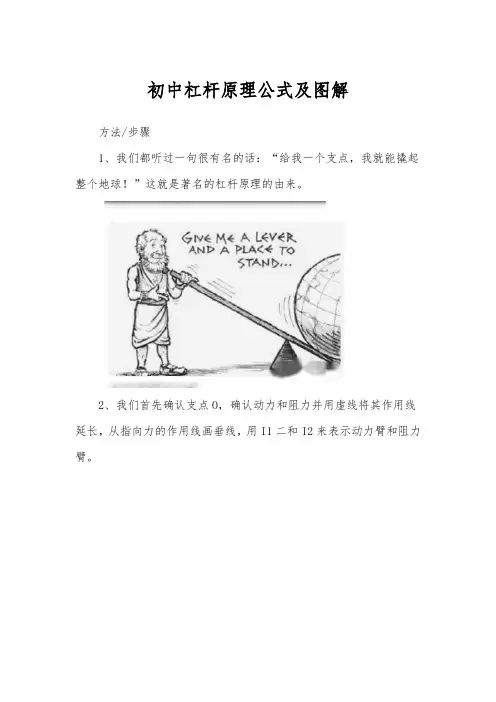

初中杠杆原理公式及图解方法/步骤1、我们都听过一句很有名的话：“给我一个支点，我就能撬起整个地球！”这就是著名的杠杆原理的由来。

2、我们首先确认支点O，确认动力和阻力并用虚线将其作用线延长，从指向力的作用线画垂线，用I1二和I2来表示动力臂和阻力臂。

3、确认阻力和动力，阻力的作用正好和动力产生相反效果，在阻力的作用下杠杆应朝着顺时针方向转动，则阻力是石头施加给杠杆的，方向向下，用F2表示。

4、最后我们画出动力臂和阻力臂，将力的作用线向正或相反方向延长，有支点向力的作业线作垂线，标明相应的I1I2，代表动力臂和阻力臂。

总结1：首先确认支点O，确认动力和阻力并用虚线将其作用线延长，从指向力的作用线画垂线，用I1二和I2来表示动力臂和阻力臂。

2 ：确认阻力和动力，阻力的作用正好和动力产生相反效果，在阻力的作用下杠杆应朝着顺时针方向转动，则阻力是石头施加给杠杆的，方向向下，用F2表示。

3：最后我们画出动力臂和阻力臂，将力的作用线向正或相反方向延长，有支点向力的作业线作垂线，标明相应的I1I2，代表动力臂和阻力臂。

杠杆知识点杠杆定义：在力的作用下绕固定点转动的硬杆叫做杠杆。

描述：①杠杆可以是直的，也可以是柔性的，其形状是任意的。

②在某些情况下，你实际上可以转动杠杆来帮助确定支点。

比如鱼竿和铲子。

杠杆分类：省力杠杆、省力杠杆等臂杠杆。

杠杆五要素——组成杠杆示意图杠杆五因素图如上图所示，杠杆的五要素主要包括以下几个方面：①支点：杠杆旋转所围绕的点。

用字母o表示。

②力量：使杠杆转动的力量。

由字母F1表示。

③阻力：阻止杠杆转动的力。

由字母F2表示。

（注：动力和阻力都是杠杆上的力，所以作用点在杠杆上。

力和阻力的方向不一定相反，但它们使杠杆反方向转动。

)④力臂：支点到力量作用线的距离。

由字母l1表示。

⑤阻力臂：支点到阻力作用线的距离。

由字母l2表示。

杠杆原理中画力臂方法：(1）找一个支点o；(2）拉力作用线（虚线）；(3）画力臂（虚线，垂直力通过支点的作用线是垂直的）；(4）标记臂（拉条）。

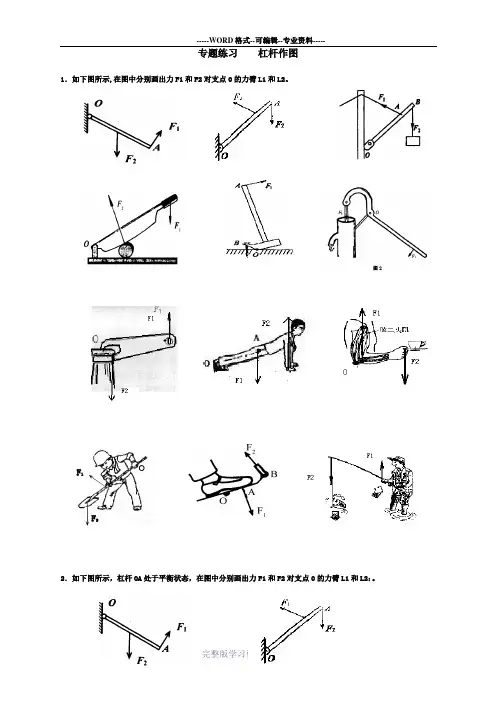

F 2 F 1 O 专题练习 杠杆作图
1．如下图所示,在图中分别画出力F1和F2对支点0的力臂L1和L2。

2．如下图所示，杠杆OA 处于平衡状态，在图中分别画出力F1和F2对支点0的力臂L1和L2：。

F 2 F 1
O
3． （3）右图是一台简易吊车的示意图，请画出F 1、F 2的力臂L 1、L 2。

（4）如左图中ABO 可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。

4．生活中有许多的器械利用杠杆原理来工作的：
（1）如左图是自行车的刹车手柄示意图，请画出动力和阻力的力臂。

（2）抽水机如右下图所示，O 为支点，请画出力F 1和F 2的力臂．
（3）铁锹是一种杠杆，请在右图中画出F 1和F 2的力臂L 1和L 2。

5．如下左图，杠杆OA 在力F 1、F 2的作用下处于静止状态，l 2是F 2的力臂，
画出F 1的力臂和力F 2
6．如右图所示，使用羊角锤拔钉子，动力作用在锤柄上A 点. 请作出拔钉
子时所
用最小动力F 的示意图. (注意：请在图上保留为确保作图准确所画的辅助线)
F 1 F 2。
