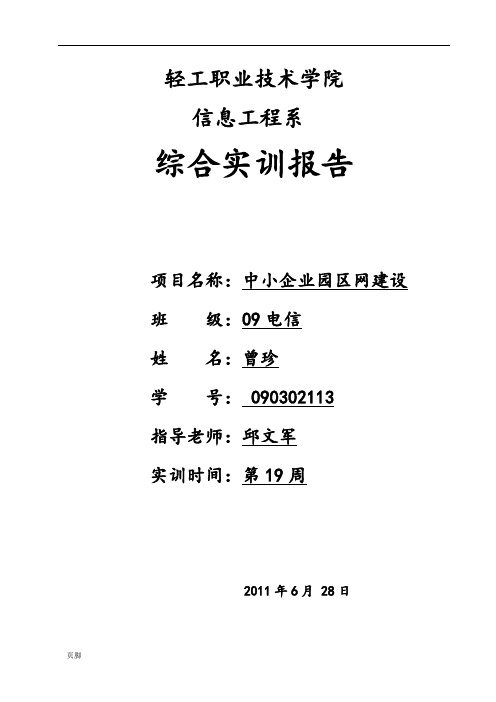

轻工职业技术学院信息工程系综合实训报告项目名称：中小企业园区网建设班级：09电信姓名：曾珍学号： 090302113指导老师：邱文军实训时间：第19周2011年6月 28日目录第一章设计任务 (2)设计思路 (3)设计方向 (3)第二章设计方案 (4)第三章需求分析 (4)第四章网络配置 (6)第五章调试过程中出现的问题及相应解决方法 (10)第六章个人体会 (11)第七章附录 (12)第八章参考资料 (15)第九章指导老师评语及成绩 (15)第一章设计任务某企业计划建设自己的企业园区网络，希望通过这个新建的网络，提供一个安全、可靠、可扩展、高效的网络环境，将两个办公地点连接到一起，使企业能够方便快捷的实现网络资源共享、全网接入Internet等目标，同时实现公司部的信息隔离，以及对于公网的安全访问。
