快速母线保护

母线保护原理与配置母线保护是电力系统中非常重要的部分，它的作用是保护母线系统免受过电流、过电压等异常情况的影响，确保电力系统的安全稳定运行。

母线是电力系统中连接各种电气设备的主要导线，是电能的主要集中输电通道，因此母线的可靠性和安全性对整个电力系统至关重要。

母线保护的原理主要包括过流保护、过电压保护、短路保护等。

过流保护是最常见的母线保护方式，其原理是通过检测母线上的电流，当电流超过设定值时，保护装置将对电流进行保护动作，切断电路，保护母线系统不受过电流的影响。

过电压保护则是针对母线系统可能出现的过电压情况，通过检测电压，当电压超过设定值时，保护装置将切断电路，保护母线系统。

短路保护则是针对母线系统可能出现的短路故障，保护装置会检测母线电流的突变情况，及时切断电路，保护母线系统。

母线保护的配置需要考虑到电力系统的整体结构，母线的电流负荷情况，以及系统的安全性要求。

一般来说，母线保护系统应包括主保护和备用保护两个部分，主保护通常采用电流互感器或电流变压器等装置进行电流检测，备用保护则是为了保证在主保护失效时，系统仍能得到保护。

母线保护的配置还应考虑到保护的速度、可靠性和抗干扰能力，保证保护系统的准确性和及时性。

在实际的母线保护配置中，还需考虑到电力系统的运行环境、负荷情况、系统的拓扑结构等因素，选择合适的保护装置和保护参数，保证母线系统的安全稳定运行。

此外，母线保护的配置还需要考虑到保护的整体性，保护系统的协调性，保护的通信联动等方面，保证母线保护系统的全面性和系统性。

总的来说，母线保护的原理与配置是电力系统保护的重要组成部分，保护的准确性和及时性对电力系统的安全运行至关重要。

在母线保护的配置过程中，需要全面考虑电力系统的运行情况，保护的灵活性和可靠性，保护系统的协调性，保护的整体性，保护的速度和抗干扰能力等因素，保证母线系统的安全性和稳定性，保护电力系统的安全运行。

母线保护的主要方式以母线保护的主要方式为标题，我们将介绍母线保护的几种主要方式。

母线是电力系统中的重要组成部分，负责将电能从发电厂输送到各个用电负荷点。

母线的安全运行对于电力系统的稳定运行至关重要，因此需要采取有效的保护措施。

一、过电流保护过电流保护是母线保护中最常用的一种方式。

当母线发生短路或过负荷故障时，会产生过电流现象。

过电流保护主要通过电流互感器来实现。

当电流超过设定值时，保护装置会发出信号，切断故障部分的电源，保护母线不受损害。

二、差动保护差动保护是一种采用电流差动原理的保护方式，常用于高压母线的保护。

差动保护装置会监测母线两端的电流，并进行比较。

如果电流差超过设定值，说明发生了故障，保护装置会切断故障部分的电源，保护母线不受损害。

三、电压保护电压保护主要用于保护母线的电压稳定。

电压保护装置会监测母线的电压，当电压超过或低于设定范围时，会发出信号，触发相应的保护动作。

电压保护可以避免母线过电压或欠电压引起的故障，保护母线的安全运行。

四、频率保护频率保护主要用于保护母线的频率稳定。

频率保护装置会监测母线的频率，当频率超过或低于设定范围时，会发出信号，触发相应的保护动作。

频率保护可以避免电力系统频率异常引起的故障，保护母线的安全运行。

五、接地保护接地保护用于保护母线的接地故障。

母线的接地故障会导致电流大量通过接地电阻流向地，造成电压不平衡和过热现象。

接地保护装置会监测接地电流，当接地电流超过设定值时，会发出信号，切断故障部分的电源，保护母线不受损害。

六、过温保护过温保护用于保护母线的温度过高。

母线长时间过载运行或存在局部故障时，会导致母线温度升高，可能引发火灾等安全事故。

过温保护装置会监测母线的温度，当温度超过设定值时，会发出信号，触发相应的保护动作，保护母线的安全运行。

母线保护的主要方式包括过电流保护、差动保护、电压保护、频率保护、接地保护和过温保护。

这些保护方式能够及时发现和切断故障部分的电源，保护母线不受损害，确保电力系统的稳定运行。

母线保护的保护范围嘿，朋友们！今天咱来唠唠母线保护的保护范围这个事儿。

母线，那可是电力系统里的大宝贝呀！就好像是电路中的交通枢纽，各种电流都得从它这儿过。

那母线保护呢，就是专门守护这个大宝贝的卫士啦！你想想看，要是没有母线保护，那可不得了。

就好比一条重要的道路没有了交警指挥，那不得乱套呀！母线保护的范围呢，就像是给母线围上了一圈坚固的保护罩。

它要保护母线本身呀，不能让母线受到任何伤害，这就像是保护我们自己的心脏一样重要。

要是母线出了问题，那整个电力系统可能都要瘫痪啦，那后果简直不堪设想，咱家里的电可能就没啦，那多不方便呀！它还要保护和母线连接的各种设备，像什么开关呀、刀闸呀等等。

这些设备就像是母线的小伙伴，它们和母线一起为我们服务。

母线保护就得确保它们都能正常工作，不能出岔子。

而且哦，母线保护可机灵着呢！它能快速地察觉到任何不对劲的地方，一旦有个风吹草动，它就能立刻行动起来，把问题解决掉。

这就好像一个超级敏锐的侦探，任何蛛丝马迹都逃不过它的眼睛。

比如说，要是有个地方电流突然不正常了，母线保护就能马上发现，然后采取措施，防止问题扩大。

它是不是很厉害呀？那要是没有了母线保护的这个保护范围，会怎么样呢？那可就好比战士上战场没有了盔甲呀，母线就赤裸裸地暴露在危险之中了。

随便一点小毛病都可能引发大问题，那可真是太可怕啦！所以说呀，母线保护的保护范围真的是太重要啦！我们的生活可离不开它呢。

我们得好好感谢这些默默守护我们电力系统的母线保护装置呀！总之呢，母线保护的保护范围就是电力系统的一道坚实防线，有了它，我们才能安心地享受电带来的便利。

大家说是不是呀？。

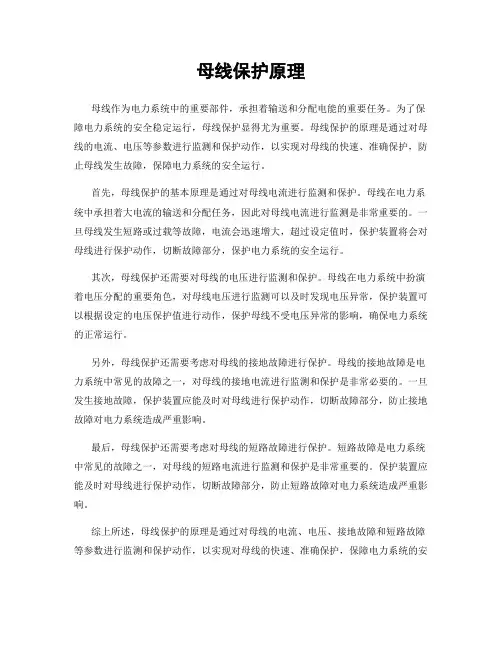

母线保护原理母线作为电力系统中的重要部件，承担着输送和分配电能的重要任务。

为了保障电力系统的安全稳定运行，母线保护显得尤为重要。

母线保护的原理是通过对母线的电流、电压等参数进行监测和保护动作，以实现对母线的快速、准确保护，防止母线发生故障，保障电力系统的安全运行。

首先，母线保护的基本原理是通过对母线电流进行监测和保护。

母线在电力系统中承担着大电流的输送和分配任务，因此对母线电流进行监测是非常重要的。

一旦母线发生短路或过载等故障，电流会迅速增大，超过设定值时，保护装置将会对母线进行保护动作，切断故障部分，保护电力系统的安全运行。

其次，母线保护还需要对母线的电压进行监测和保护。

母线在电力系统中扮演着电压分配的重要角色，对母线电压进行监测可以及时发现电压异常，保护装置可以根据设定的电压保护值进行动作，保护母线不受电压异常的影响，确保电力系统的正常运行。

另外，母线保护还需要考虑对母线的接地故障进行保护。

母线的接地故障是电力系统中常见的故障之一，对母线的接地电流进行监测和保护是非常必要的。

一旦发生接地故障，保护装置应能及时对母线进行保护动作，切断故障部分，防止接地故障对电力系统造成严重影响。

最后，母线保护还需要考虑对母线的短路故障进行保护。

短路故障是电力系统中常见的故障之一，对母线的短路电流进行监测和保护是非常重要的。

保护装置应能及时对母线进行保护动作，切断故障部分，防止短路故障对电力系统造成严重影响。

综上所述，母线保护的原理是通过对母线的电流、电压、接地故障和短路故障等参数进行监测和保护动作，以实现对母线的快速、准确保护，保障电力系统的安全运行。

母线保护的工作原理虽然复杂，但是对于电力系统的安全稳定运行具有重要意义。

希望本文能对母线保护原理有所了解。

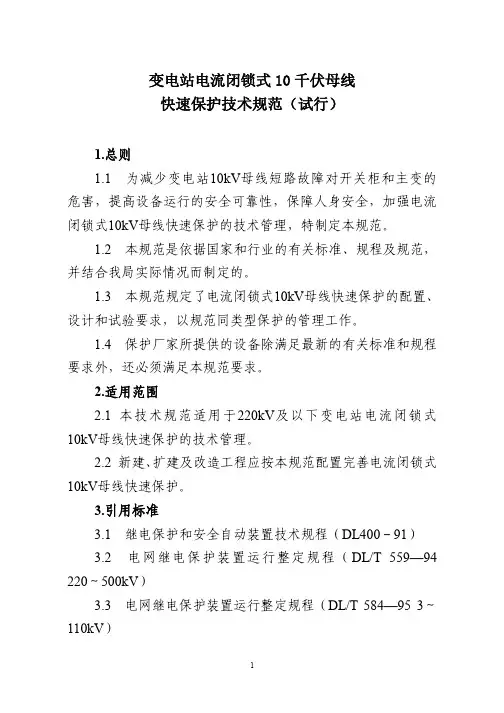

变电站电流闭锁式10千伏母线快速保护技术规范（试行）1.总则1.1 为减少变电站10kV母线短路故障对开关柜和主变的危害，提高设备运行的安全可靠性，保障人身安全，加强电流闭锁式10kV母线快速保护的技术管理，特制定本规范。

1.2 本规范是依据国家和行业的有关标准、规程及规范，并结合我局实际情况而制定的。

1.3 本规范规定了电流闭锁式10kV母线快速保护的配置、设计和试验要求，以规范同类型保护的管理工作。

1.4 保护厂家所提供的设备除满足最新的有关标准和规程要求外，还必须满足本规范要求。

2.适用范围2.1 本技术规范适用于220kV及以下变电站电流闭锁式10kV母线快速保护的技术管理。

2.2 新建、扩建及改造工程应按本规范配置完善电流闭锁式10kV母线快速保护。

3.引用标准3.1继电保护和安全自动装置技术规程（DL400－91）3.2电网继电保护装置运行整定规程（DL/T 559—94 220～500kV）3.3电网继电保护装置运行整定规程（DL/T 584—95 3～110kV）3.4微机线路保护装置通用技术条件（GT/T 15145—94）3.5继电保护及安全自动装置检验条例（Q/CSG 1 0008—2004）4.电流闭锁式10kV母线快速保护的原理和构成4.1原理和构成电流闭锁式10kV母线快速保护系统（以下简称10kV母线快速保护）不是单独的保护装置，它由动作元件和闭锁元件两部分组成，即嵌入在主变变低10kV侧后备保护装置中的动作元件和嵌入在10kV出线（包括10kV馈线、站用变、接地变、电容器等，下同）保护装置中的闭锁元件组成。

10kV母线快速保护动作逻辑关系如图1所示。

图1 母线快速保护动作逻辑图其中，动作元件反应流经主变变低开关的电流增大，当10kV母线上发生任何相间短路时，都能够反应。

闭锁元件反应10kV出线电流增大，当10kV出线发生任何相间短路时，闭锁元件瞬时动作，发出闭锁信号，该信号被瞬时传送到变低后备保护装置中10kV母线快速保护的逻辑回路中，以闭锁10kV母线快速保护。

母线保护知识点总结一、母线保护的重要性母线是电力系统中承担着输送电能和分配电能的重要部件。

母线保护的主要目的是防止母线发生短路故障并保护母线周围的电气设备。

一旦发生母线故障，将会对整个电力系统产生严重的影响，甚至导致电力系统的大面积停电事故。

因此，母线保护对于保障电力系统的安全稳定运行具有重要意义。

二、母线保护的基本原理1.母线保护的基本原理母线保护的基本原理是通过测量母线上的电流和电压信息，判断母线是否发生故障，一旦发现故障，立即采取相应的保护措施，以保护母线和周围的电气设备。

2.母线保护的主要功能（1）过载保护：当母线通常操作时，母线保护应能够检测并保护母线不受过载电流的影响。

（2）短路保护：当母线发生短路故障时，母线保护应能够快速准确地切除故障母线，以防止短路电流对电力系统造成严重损害。

（3）接地保护：母线接地故障会导致系统的零序电流增大，母线保护应能够检测并保护母线不受接地故障的影响。

三、母线保护的类型1.电流保护电流保护是通过测量母线的电流信息，判断母线是否发生故障，从而实现对母线的保护。

根据不同的测量原理和保护功能，电流保护可以分为电流差动保护、电流比率保护、电流限制保护等。

2.电压保护电压保护是通过测量母线的电压信息，结合母线的接线方式，判断母线是否发生故障，从而实现对母线的保护。

电压保护主要包括欠压保护和过压保护。

3.频率保护频率保护是通过测量母线的频率信息，判断母线是否发生故障，从而实现对母线的保护。

频率保护主要包括频率减小保护和频率增大保护。

四、母线保护的特点1.快速性：母线保护应能够快速准确地切除故障母线，以防止短路电流对电力系统造成严重损害。

2.稳定性：母线保护在正常运行条件下应能对母线的过载和接地故障进行稳定准确的保护。

3.可靠性：母线保护的装置和元件应具有较高的可靠性，以保证母线保护系统能够在故障发生时正常可靠地工作。

五、母线保护的技术实现1.电流差动保护技术电流差动保护是母线保护的一种重要技术手段，通过对母线两侧电流进行差动比较，判断母线是否发生故障，并实现对母线的保护。

母线的保护方式
对于母线的各种故障，其爱护主要有两种方式：(1)利用供电元件的爱护切除母线故障。

对于不太重要的变电站，可利用变压器等供电元件的第Ⅱ段爱护来切除母线故障。

(2)专设母线爱护。

在下列状况下应装设特地的母线爱护：
1)在110kV及以上的双母线和分段单母线上，为保证有选择性地切除任一段母线上所发生的故障，而另一段无故障的母线仍能连续运行．应装设专用的母线爱护。

2) 110kV及以上的单母线，高压侧为110kV及以上的重要降压变电所的35kV母线，根据装设全线速动爱护的要求必需快速切除母线上的故障时，应装设专用的母线爱护。

专用母线爱护通常按差动原理构成，其爱护范围是母线及各个出线电流互感器靠近母线侧的全部电气一次部分。

由于母线爱护关联到母线上的全部出线元件，因此母线爱护应与其他爱护及自动装置相协作。

(1)当母线发生短路故障（故障点在断路器与电流互感器之间）或断路器失灵时，若线路上设置闭锁式高频爱护，母线爱护动作时为使对侧的高频爱护装置动作跳开断路器，母线爱护应使本侧的高频发信机停信。

(2)当重要变电站母线上发生故障时，为防止线路断路器对故障母线进行重合，母线爱护动作后，应闭锁线路重合闸。

(3)为使在母线发生短路故障而某一断路器失灵或故障点在断路器与电流互感器之间时，失灵爱护能牢靠切除故障，母线爱护动作后，应启动失灵爱护。

(4)在500kV变电站中，当220kV侧母线发生故障跳闸而变压器断路器失灵，或220kV侧变压器断路器失灵需跳开相应母线，此时母线爱护动作需启动该变压器爱护跳另两侧。

(5)当变压器发生低压侧故障需跳母线侧断路器而此断路器失灵，变压器爱护装置需解除母线失灵复合电压闭锁。

母线保护原理
母线保护是一种用于保护电力系统中母线的重要保护装置。

它的主要功能是及时检测和隔离可能发生的母线故障，以保证电力系统的安全运行。

母线保护的工作原理通常基于电流差动保护和电压差动保护。

对于电流差动保护，系统中的所有母线端点都会安装电流变压器（CT）。

当电流通过母线时，CT会检测电流的大小并将信
息传递给差动继电器。

差动继电器会将所有CT的输入电流进
行比较，若存在差异，则会启动保护动作以隔离故障点。

电压差动保护则是通过电压变压器（VT）来实现的。

VT会检
测母线两端的电压，并将信息传递给差动继电器。

差动继电器会将所有VT的输入电压进行比较，如果有差异，则会发出警
报或启动保护动作。

除了差动保护外，母线保护还可以采用过电流保护来实现。

过电流保护通常是通过在母线两端或者接地处安装电流保护继电器来实现的。

当电流超过设定值时，电流保护继电器会启动保护动作以隔离故障点。

为了提高母线保护的可靠性和准确性，还可以采用同期比较、相位比较、频率比较等方法来检测母线故障，并进行保护动作。

总之，母线保护的原理是基于电流差动保护、电压差动保护和过电流保护等手段，通过检测和隔离电流或电压差异来实现对母线的保护，以确保电力系统的安全运行。

直流配电网母线快速保护方法研究发布时间：2022-02-28T05:57:56.121Z 来源：《福光技术》2022年1期作者：孙国刚[导读] 相较于交流配电网，直流配电网馈线阻尼小长度短、构架复杂特点导致双极短路引起的故障电流上升速度快、稳态故障电流幅值高。

松花江水力发电有限公司吉林丰满发电厂吉林吉林 132000摘要：直流配电网络的系统阻尼小，线路长度短阻抗小，接入同一母线上的直流馈线多，系统结构更为复杂，因此其故障特征与直流输电网有较大差异，现有的保护与定位、故障隔离与供电恢复策略难以借鉴使用。

保护技术严重制约了直流配电网的发展和应用，而直流母线作为直流配电网中汇集和分配电能的重要元件，其运行情况将影响整个配网系统的可靠性、稳定性与安全性，当直流母线发生故障时，如何迅速、有选择的切除母线故障成为直流配电网亟待解决的重要问题关键词：直流配电网；母线；快速保护方法1直流配电网保护方法研究现状相较于交流配电网，直流配电网馈线阻尼小长度短、构架复杂特点导致双极短路引起的故障电流上升速度快、稳态故障电流幅值高。

此外，短路电流不存在过零点，灭弧难度较大。

直流配电网系统故障发生的特性与传统交流电网有较大差异，传统的交流保护设备无法适用于与直流系统当中，并且没有成熟、经济的直流断路器。

因此，相较于交流系统，直流系统的保护需要很强的速动性、选择性和可靠性，急需提出新的保护方法。

目前应用在传统高压直流输电系统的主保护主要利用行波保护原理和微分欠压保护原理，后备保护则由电流差动保护和低电压保护构成。

行波保护通过识别行波所含的暂态特征来构造保护判据，依靠电流行波波头的方向、大小以及线路首末端折反射特性来判别故障，动作速度快，但耐受过渡电阻能力差、抗干扰能力差。

为了克服行波保护的缺点，国内外专家针对传统的高压直流线路行波保护做了深入研宄和改进。

目前国内外学者有关直流配电网保护方面的研宄相对较少，尤其是母线保护。

现有的有关保护的主要是针对双极短路故障情况。
