深瑞BP-2B母线保护装置使用说明

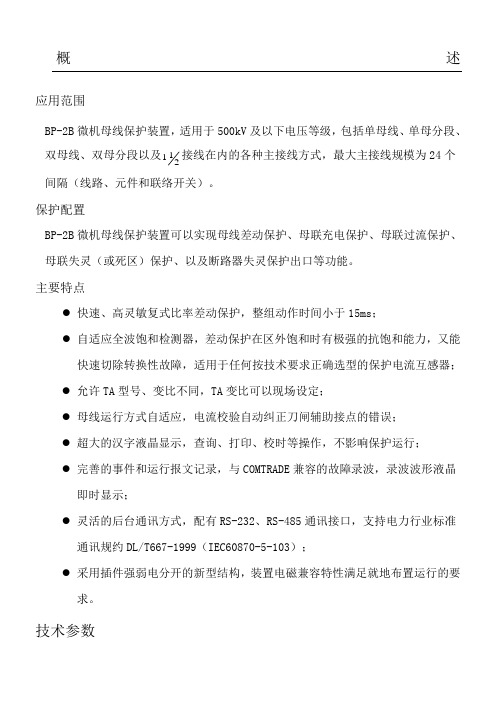

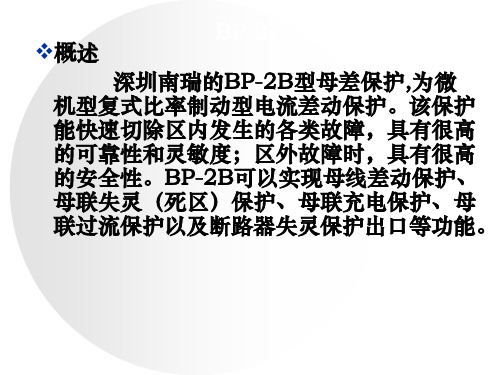

概述应用范围BP-2B 微机母线保护装置，适用于500kV 及以下电压等级，包括单母线、单母分段、双母线、双母分段以及211接线在内的各种主接线方式，最大主接线规模为24个间隔（线路、元件和联络开关）。

保护配置BP-2B 微机母线保护装置可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护、以及断路器失灵保护出口等功能。

主要特点● 快速、高灵敏复式比率差动保护，整组动作时间小于15ms ；● 自适应全波饱和检测器，差动保护在区外饱和时有极强的抗饱和能力，又能快速切除转换性故障，适用于任何按技术要求正确选型的保护电流互感器； ● 允许TA 型号、变比不同，TA 变比可以现场设定；● 母线运行方式自适应，电流校验自动纠正刀闸辅助接点的错误； ● 超大的汉字液晶显示，查询、打印、校时等操作，不影响保护运行； ● 完善的事件和运行报文记录，与COMTRADE 兼容的故障录波，录波波形液晶即时显示；● 灵活的后台通讯方式，配有RS-232、RS-485通讯接口，支持电力行业标准通讯规约DL/T667-1999（IEC60870-5-103）；● 采用插件强弱电分开的新型结构，装置电磁兼容特性满足就地布置运行的要求。

技术参数额定参数直流电压：220V，110V允许偏差：-20%~+15%交流电压：100/3V交流电流：5A，1A频率：50Hz打印机工作电压：交流220V功耗直流电源回路：<50W（常态）<75W（保护动作瞬间）交流电压回路：<相交流电流回路：<1VA/相(In=5A)<相(In=1A)交流回路过载能力交流电压：2Un-持续工作交流电流：2In-持续工作30In-10s40In-1s输出接点容量允许长期通过电流:5A允许短时通过电流:10A,1s装置内电源工作电源:+5V(±3%)±15V(±3%)出口电源:+24V(±5%)主要技术指标母差保护整组动作时间:<15ms(差流Id≧2倍差流定值) 返回时间:<40ms定值误差:<±5%环境条件正常工作温度:-5℃~＋40℃极限工作温度:-10℃~＋55℃贮存与运输:-25℃~＋70℃相对湿度：5%~95%大气压力：70kPa~106kPa电磁兼容绝缘与耐压通讯两个RS-232/485串行通讯接口通讯规约：电力行业标准DL/T667-1999（IEC60870-5-103）机械性能工作条件:振动响应、冲击响应严酷等级为I 级运输条件:振动耐久、冲击耐久及碰撞检验严酷等级为I 级装置原理母线差动保护各种类型的母线保护就其对母线接线方式、电网运行方式、故障类型以及故障点过渡电阻等方面的适应性来说，仍以按电流差动原理构成的母线保护为最佳。

BP-2B微机母线保护装置技术说明该保护装臵1应用范围：该保护装臵适用于500KV及以下等级，包括单母线、单母分段、双母线、双母线分段等的各种主接线方式，最大主接线规模为36个间隔。

2保护配臵：该保护装臵可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护以及断路器失灵保护出口等功能。

3母线差动保护：1）起动元件：起动元件由“和电流突变量”和“差电流突变量”两个判据组成。

2）差动元件：差动元件由分相复式比率差动判据和分相突变量复式比率差动判据构成。

3）TA饱和检测元件：为防止母线差动保护在母线近端发生区外故障时，由于TA严重饱和出现差电流的情况下误动作，本装臵根据TA饱和发生的机理、以及TA饱和后二次电流波形的特点设臵了TA饱和检测元件，用来判别差电流的产生是否由区外故障TA饱和引起。

具有极强的抗TA饱和能力。

4）电压闭锁元件：以电流判据为主的差动元件，可以用电压闭锁元件来配合，提高保护整体的可靠性。

相电压小于个序电压闭锁定值、母线三倍零序电压大于定值、母线负序电压大于定值三个判据中的任何一个满足，该段母线的电压闭锁元件就会动作，称为复合电压元件动作，本元件瞬时动作，动作后自动展宽40ms再返回。

差动元件与失灵元件动作出口经相应母线段的相关复合电压元件闭锁。

5）故障母线选择逻辑：差动保护使用大差比率差动元件作为区内故障判别元件；使用小差比率差动元件作为故障母线选择元件。

考虑到分段母线的联络开关断开的情况下发生区内故障，非故障母线段有电流流出母线，影响大差比率元件的灵敏度，大差比率差动元件的比率制动系数可以自动调整。

联络开关处于合位时（母线并列运行），大差比率制动系数与小差比率制动系数相同；当联络开关处于分位时（母线分裂运行），大差比率制动元件自动转用比率制动系数低值。

母线上的连接元件倒闸过程中，两条母线经刀闸相连时（母线互连），装臵转入“母线互联方式”，不进行故障母线的选择，一旦发生故障同时切除两段母线。

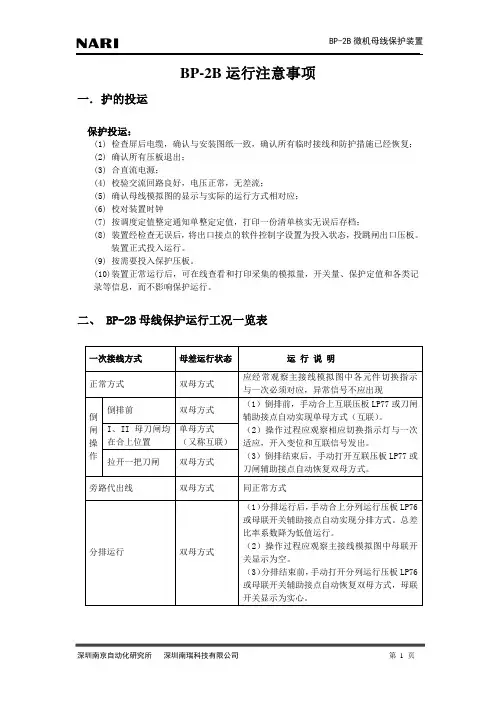

BP-2B运行注意事项一．护的投运保护投运：(1) 检查屏后电缆，确认与安装图纸一致，确认所有临时接线和防护措施已经恢复；(2) 确认所有压板退出；(3) 合直流电源；(4) 校验交流回路良好，电压正常，无差流；(5) 确认母线模拟图的显示与实际的运行方式相对应；(6) 校对装置时钟(7) 按调度定值整定通知单整定定值，打印一份清单核实无误后存档；(8) 装置经检查无误后，将出口接点的软件控制字设置为投入状态，投跳闸出口压板。

装置正式投入运行。

(9) 按需要投入保护压板。

(10)装置正常运行后，可在线查看和打印采集的模拟量，开关量、保护定值和各类记录等信息，而不影响保护运行。

二、 BP-2B母线保护运行工况一览表附表1 装置正常运行指示灯状态注：(1) 屏上其余红色灯为动作或告警灯，正常运行时应常灭。

(2) 当母线停运时，屏上“闭锁开放”灯会常亮，属正常情况。

附表2 装置异常情况的处理说明注:（1） 保护异常或闭锁异常灯亮时，可操作面板按键，进入自检菜单，查看异常信息； （2） 装置开入异常或开入变位时，可进入查看菜单，查看事件记录，确认异常原因； （3） 装置正常运行后，可在线查看和打印采集的模拟量、开关量、保护定值和各类记录等信息，而不影响保护运行；（4） 保护投入运行后，可将打印设为自动打印，这样装置异常时，会自动打印异常信息，保护检修操作时，将打印设为手动打印，避免频繁打印。

（5） 装置刀闸自动修正后，发开入异常告警。

刀闸检修正常后，需按复归按钮解除刀闸修正。

（6） 当母联CT 断线时，装置自动强制母线互联，并发互联信号。

母联CT 检修正常后，需按复归按钮解除母线强制互联。

三．保护的退出保护退出：(1) 解开各元件跳闸出口压板。

(2) 关闭装置BP360及BP361电源板上的四个小开关。

(3) 打开屏柜上装置电源与操作电源的空气开关。

仅差动保护退出：将保护切换把手置于“差动退，失灵投”的位置。

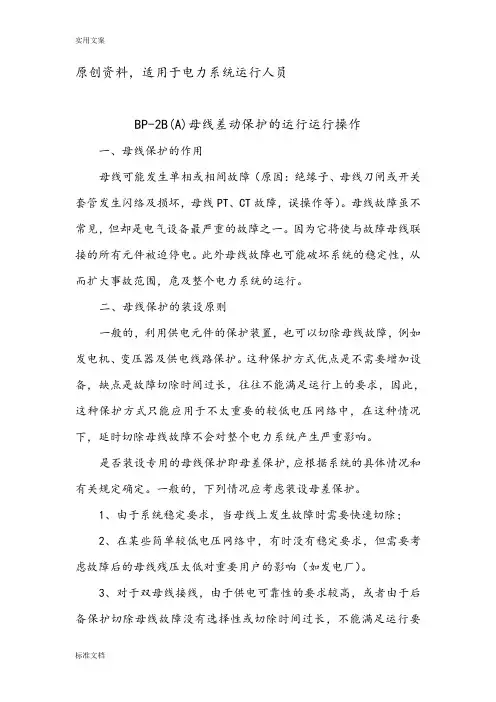

原创资料，适用于电力系统运行人员BP-2B(A)母线差动保护的运行运行操作一、母线保护的作用母线可能发生单相或相间故障（原因：绝缘子、母线刀闸或开关套管发生闪络及损坏，母线PT、CT故障，误操作等）。

母线故障虽不常见，但却是电气设备最严重的故障之一。

因为它将使与故障母线联接的所有元件被迫停电。

此外母线故障也可能破坏系统的稳定性，从而扩大事故范围，危及整个电力系统的运行。

二、母线保护的装设原则一般的，利用供电元件的保护装置，也可以切除母线故障，例如发电机、变压器及供电线路保护。

这种保护方式优点是不需要增加设备，缺点是故障切除时间过长，往往不能满足运行上的要求，因此，这种保护方式只能应用于不太重要的较低电压网络中，在这种情况下，延时切除母线故障不会对整个电力系统产生严重影响。

是否装设专用的母线保护即母差保护，应根据系统的具体情况和有关规定确定。

一般的，下列情况应考虑装设母差保护。

1、由于系统稳定要求，当母线上发生故障时需要快速切除；2、在某些简单较低电压网络中，有时没有稳定要求，但需要考虑故障后的母线残压太低对重要用户的影响（如发电厂）。

3、对于双母线接线，由于供电可靠性的要求较高，或者由于后备保护切除母线故障没有选择性或切除时间过长，不能满足运行要求。

4、送电线路装有电抗器，其开关不能满足切除电抗器前故障的要求。

三、 BP-2B（A）母线差动保护装置原理保护配置 BP-2B（A）微机母线保护装置可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护、以及开关失灵保护出口等功能。

差动元件母线保护差动元件由分相复式比率差动判据和分相突变量复式比率差动判据构成。

1）复式比率差动判据动作表达式为：其中 I dset为差电流门坎定值，Kr 为复式比率系数（制动系数）。

复式比率差动判据相对于传统的比率制动判据，由于在制动量的计算中引入了差电流，使其在母线区外故障时有极强的制动特性，在母线区内故障时无制动，因此能更明确地区分区外故障和区内故障。

目录1 概述 (1)2 应用范围 (1)3 引用标准 (1)4调试所用的仪器设备 (2)5试验条件 (2)6试验方法 (2)7 安全措施 (10)BP-2B微机母线保护装置现场调试作业指导书１概述BP-2B微机母线保护装置是深圳南京自动化研究所、深圳南瑞科技有限公司产品。

适用于500KV及以下电源等级，包括单母线、单母分段、双母线、双母分段以及一个半接线在内的各种主接线方式，最大主接线规模为36个间隔（线路、元件和联络开关）。

其保护可以实现母线差动保护、母联充电保护、母联国流保护、母联失灵（或死区）保护、以及断路器失灵保护出口等功能。

本作业指导书规定了BP-2B 微机母线保护装置在新建及改扩建工程、生产运行设备全部检验及部分检验项目，规定了检验方法、检验过程及记录表格。

应用中一般应严格按本作业指导书执行；特殊情况下，可根据工程实际情况对检验项目作适当的调整。

２应用范围本作业指导书只适应于BP-2B微机母线保护装置的现场调试，不适应其他装置，也不能代替BP-2B微机母线保护装置出厂实验或动模试验。

新安装装置的检验应按本作业指导书的全部检验项目进行；定期全部检验，按标有★号及△号的项目进行；定期部分检验按标有△号的项目进行。

３引用标准a中华人民共和国原水利电力部颁发的《继电保护及电网安全自动装置检验条例》（87）水电电生字第108号。

b中华人民共和国电力工业部颁发的《火力发电厂基本建设工程启动及竣工验收规程》（1996年版）。

c中华人民共和国行业标准DL408-91《电业安全工作规程》（发电厂和变电所电气部分）。

d中华人民共和国电力行业内部标准《火电工程调整试运质量检验及评定标准》（1996年版）。

e项目合同的合同附件《技术协议》。

f电力建设施工及验收规范。

g BP-2B微机母线保护装置生产厂家的技术说明书及图纸，技术要求。

h设计院的施工图。

４调试所用的仪器设备试验仪器一般应用三相式微机保护试验仪，试验仪器应每年进行一次精度检验，精确度应满足0.5级的部颁要求。

BP-2B 母差及失灵保护装置使用说明BP-2B 母线差动保护是母线故障时的快速保护，能满足双母线运行灵活的要求。

其在双母线并列运行，单母线运行解列运行，固定联结破坏及倒闸操作过程中均能正确动作，不必进行手动切换。

在双母线并列运时发生母线短路或接地故障时保护动作无时限跳开母联及故障母线上联结的各元件断路器。

在单母线运行时，当母线发生短路或接地故障时保护动作无时限跳开母线上联结的各元件断路器。

BP-2B 微机母差及失灵保护装置装置面板布置图如下图1：图1 BP-2B 母差及失灵保护BP-2B 型微机母线保护装置面板指示灯与按钮说明表:见表1表1 BP-2B 型微机母线保护装置面板指示灯与按钮说明表BP-2B保护装置运行或操作时相应的信号指示灯和界面显示表：见表2BP-2B微机母线保护装置异常信息含义及菜单操作BP-2B微机母线保护装置自检信息含义及处理建议：见下表3表3 BP－2B微机母线保护装置自检信息含义及处理建议BP-2B保护插件异常信息含义及处理建议：见下表4BP-2B母线保护装置告警信号灯处理表：见下表5表5 BP-2B母线保护装置告警信号灯处理表BP-2B微机母线成套保护液晶显示画面总体结构示意图，如下图2：图2 BP－2B微机母线成套保护液晶显示画面总体结构示意图保护插件刀闸辅助接点与一次设备状态不对应时强制对应的步骤：a)由主界面按“确认”键进入一级菜单；b)按“←”键选中“参数”，后按“↓”键选中“运行方式设置”，按“确认”键，后按“↑”、“↓”键输入密码后进入下一级菜单，按“确认”键，间隔数变成灰色；c)利用“↓”、“↑”，从界面中找到相应线路所对应的间隔，再按“确认”键，此时间隔数灰色消失；d)按“↓”键选中所要改变的刀闸，再按“确认”键此时又变灰色；e)按“↓”改变刀闸位置（合、断、自动）后，按“取消”键提示是否保存，按确认键保存改变的设置（此时主接线图上，被强制的刀闸上有一实心矩形块）；f)按下保护屏上的信号复归按钮，复归信号。

BP-2B微机母线保护装置1 概述1.1 应用范围BP-2B 微机母线保护装置，适用于500KV 及以下电压等级，包括单母线、单母分段、双母线、双母分段以及1 12 接线在内的各种主接线方式，最大主接线规模为24 个间隔（线路、元件和联络开关）。

1.2 保护配置BP-2B 微机母线保护装置可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护、以及断路器失灵保护出口等功能。

1.3 主要特点z快速、高灵敏复式比率差动保护，整组动作时间小于12ms；z自适应全波饱和检测器，差动保护在区外饱和时有极强的抗饱和能力，又能快速切除转换性故障，适用于任何按技术要求正确选型的保护电流互感器；z允许TA 型号、变比不同，TA 变比可以现场设定；z母线运行方式自适应，电流校验自动纠正刀闸辅助接点的错误；z超大的汉字液晶显示，查询、打印、校时等操作，不影响保护运行；z完善的事件和运行报文记录，与COMTRADE 兼容的故障录波，录波波形液晶即时显示；z灵活的后台通讯方式，配有 RS-232、RS-422/RS-485 通讯接口，支持电力行；业标准通讯规约DL/T667-1999（IEC60870-5-103）z采用旋转机柜，插件强弱电分开的新型结构，装置电磁兼容特性满足就地布置运行的要求。

2 技术参数2.1 额定参数直流电压：220V ，110V 允许偏差：-20% ~ +15%交流电压：100/√3 V 交流电流：5A ，1A 频率：50H Z 打印机工作电压：交流220V直流电源回路：< 50W （常态）< 75W （保护动作瞬间）交流电压回路：< 0.5V A/相交流电流回路：< 1 V A/相(In=5A)< 0.5V A/相(In=1A)2.3 交流回路过载能力交流电压：2Un - 持续工作交流电流：2In - 持续工作30In - 10S40In - 1S2.4 输出接点容量允许长期通过电流: 5A 允许短时通过电流: 10A , 1S2.5 装置内电源工作电源: +5V (±3%)±15V(±3% )出口电源: +24V(±5%)2.6 主要技术指标母差保护整组动作时间: < 12 ms ( 差流Id≧2 倍差流定值) 出口保持时间: ≧200 ms ；≧80 ms ( 用1 12 接线时)于返回时间：< 40 ms定值误差: <±5%2.7 环境条件正常工作温度: 0 ~ 40℃极限工作温度: -10 ~ 50℃贮存与运输: -25 ~70℃2.9 绝缘与耐压2.10 通讯两个RS-232/422/485 串行通讯接口通讯规约：电力行业标准DL/T667-1999（IEC60870-5-103）2.11 机械性能工作条件: 振动响应、冲击响应严酷等级为I 级运输条件: 振动耐久、冲击耐久及碰撞检验严酷等级为I 级3 装置原理3.1 母线差动保护各种类型的母线保护就其对母线接线方式、电网运行方式、故障类型以及故障点过渡电阻等方面的适应性来说，仍以按电流差动原理构成的母线保护为最佳。
