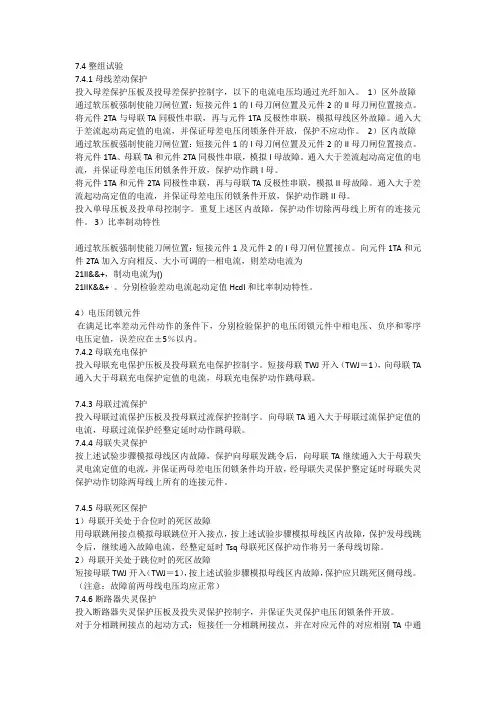

7.4整组试验7.4.1母线差动保护投入母差保护压板及投母差保护控制字，以下的电流电压均通过光纤加入。
1）区外故障通过软压板强制使能刀闸位置：短接元件1的I母刀闸位置及元件2的II母刀闸位置接点。
将元件2TA与母联TA同极性串联，再与元件1TA反极性串联，模拟母线区外故障。
通入大于差流起动高定值的电流，并保证母差电压闭锁条件开放，保护不应动作。
2）区内故障通过软压板强制使能刀闸位置：短接元件1的I母刀闸位置及元件2的II母刀闸位置接点。
将元件1TA、母联TA和元件2TA同极性串联，模拟I母故障。
通入大于差流起动高定值的电流，并保证母差电压闭锁条件开放，保护动作跳I母。
将元件1TA和元件2TA同极性串联，再与母联TA反极性串联，模拟II母故障。
通入大于差流起动高定值的电流，并保证母差电压闭锁条件开放，保护动作跳II母。
投入单母压板及投单母控制字。
重复上述区内故障，保护动作切除两母线上所有的连接元件。
3）比率制动特性通过软压板强制使能刀闸位置：短接元件1及元件2的I母刀闸位置接点。
向元件1TA和元件2TA加入方向相反、大小可调的一相电流，则差动电流为21II&&+，制动电流为()21IIK&&+⋅。
分别检验差动电流起动定值HcdI和比率制动特性。
4）电压闭锁元件在满足比率差动元件动作的条件下，分别检验保护的电压闭锁元件中相电压、负序和零序电压定值，误差应在±5％以内。
7.4.2母联充电保护投入母联充电保护压板及投母联充电保护控制字。
短接母联TWJ开入（TWJ＝1），向母联TA 通入大于母联充电保护定值的电流，母联充电保护动作跳母联。
7.4.3母联过流保护投入母联过流保护压板及投母联过流保护控制字。
向母联TA通入大于母联过流保护定值的电流，母联过流保护经整定延时动作跳母联。
7.4.4母联失灵保护按上述试验步骤模拟母线区内故障，保护向母联发跳令后，向母联TA继续通入大于母联失灵电流定值的电流，并保证两母差电压闭锁条件均开放，经母联失灵保护整定延时母联失灵保护动作切除两母线上所有的连接元件。

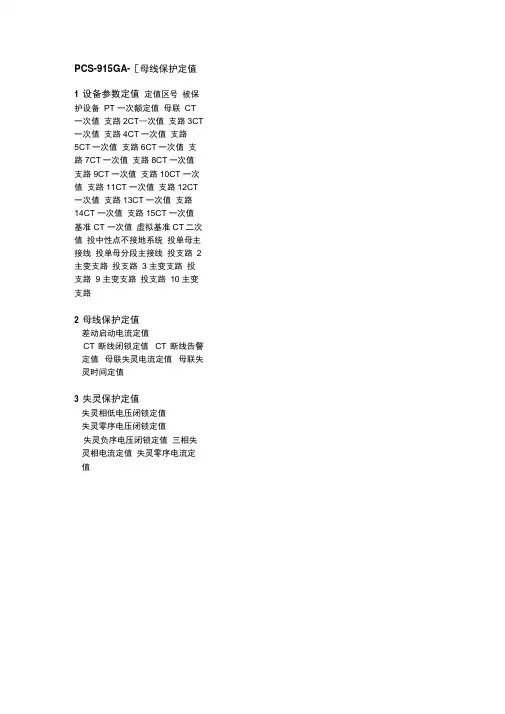

PCS-915GA-［母线保护定值1 设备参数定值定值区号被保护设备PT 一次额定值母联CT 一次值支路2CT—次值支路3CT 一次值支路4CT一次值支路5CT一次值支路6CT一次值支路7CT一次值支路8CT一次值支路9CT一次值支路10CT 一次值支路11CT 一次值支路12CT 一次值支路13CT 一次值支路14CT 一次值支路15CT 一次值基准CT 一次值虚拟基准CT二次值投中性点不接地系统投单母主接线投单母分段主接线投支路 2 主变支路投支路 3 主变支路投支路9 主变支路投支路10 主变支路2 母线保护定值差动启动电流定值CT断线闭锁定值CT断线告警定值母联失灵电流定值母联失灵时间定值3 失灵保护定值失灵相低电压闭锁定值失灵零序电压闭锁定值失灵负序电压闭锁定值三相失灵相电流定值失灵零序电流定值失灵负序电流定值失灵保护 1 时限失灵保护 2 时限4 控制字定值差动保护失灵保护5 功能软压板差动保护软压板失灵保护软压板母联分列软压板母线互联软压板母联代路软压板母联代路负软压板母联刀闸位置强制使能母联-1 母强制刀闸位置母联-2 母强制刀闸位置1# 主变刀闸位置强制使能1# 主变-1 母强制刀闸位置1# 主变-2 母强制刀闸位置2# 主变刀闸位置强制使能2# 主变-1 母强制刀闸位置2# 主变-2 母强制刀闸位置城宝I 线刀闸位置强制使能城宝I 线-1 母强制刀闸位置城宝I 线-2 母强制刀闸位置都宝线刀闸位置强制使能都宝线-1 母强制刀闸位置都宝线-2 母强制刀闸位置支路 6 刀闸位置强制使能支路6-1 母强制刀闸位置支路6-2 母强制刀闸位置梁宝线刀闸位置强制使能梁宝线-1 母强制刀闸位置梁宝线-2 母强制刀闸位置备用215 线刀闸位置强制使能备用215 线-1 母强制刀闸位置备用215 线-2 母强制刀闸位置支路9 刀闸位置强制使能支路9-1 母强制刀闸位置支路9-2 母强制刀闸位置支路10 刀闸位置强制使能支路10-1 母强制刀闸位置支路10-2 母强制刀闸位置城宝II 线刀闸位置强制使能城宝II 线-1 母强制刀闸位置城宝II 线-2 母强制刀闸位置支路12 刀闸位置强制使能支路12-1 母强制刀闸位置支路12-2 母强制刀闸位置支路13 刀闸位置强制使能支路13-1 母强制刀闸位置支路13-2 母强制刀闸位置支路14 刀闸位置强制使能支路14-1 母强制刀闸位置支路14-2 母强制刀闸位置支路15 刀闸位置强制使能支路15-1 母强制刀闸位置支路15-2 母强制刀闸位置母联间隔投入软压板1# 主变间隔投入软压板2# 主变间隔投入软压板城宝I 线间隔投入软压板都宝线间隔投入软压板支路6 间隔投入软压板梁宝线间隔投入软压板备用215 线间隔投入软压板支路9 间隔投入软压板支路10 间隔投入软压板城宝II 线间隔投入软压板支路12 间隔投入软压板支路13 间隔投入软压板支路14 间隔投入软压板支路15 间隔投入软压板母线电压投入软压板远方修改定值远方控制压板远方切换定值区6 GOOSE 发送软压板母联跳闸GOOS发送软压板1#主变跳闸GOOS发送软压板2#主变跳闸GOOS发送软压板城宝I线跳闸GOOS发送软压板都宝线跳闸GOOS发送软压板支路6跳闸GOOS发送软压板梁宝线跳闸GOOS发送软压板备用215线跳闸GOOS发送软压板支路9跳闸GOOS发送软压板支路10跳闸GOOS发送软压板城宝II线跳闸GOOS发送软压板支路12跳闸GOOS发送软压板支路13跳闸GOOS发送软压板支路14跳闸GOOS发送软压板支路15跳闸GOOS发送软压板1#主变联跳GOOS发送软压板2#主变联跳GOOS发送软压板支路9联跳GOOS发送软压板支路10联跳GOOS发送软压板7 GOOSE 接收软压板母联失灵-1GOOS接收软压板母联失灵-2GOOS取收软压板1#主变失灵GOOS接收软压板2#主变失灵GOOS接收软压板城宝I线失灵GOOS接收软压板都宝线失灵GOOS接收软压板支路6失灵GOOS接收软压板梁宝线失灵GOOS接收软压板备用215线失灵GOOS接收软压板支路9失灵GOOS接收软压板支路10失灵GOOS接收软压板城宝II线失灵GOOS接收软压板支路12失灵GOOS接收软压板支路13失灵GOOS接收软压板支路14失灵GOOS接收软压板支路15失灵GOOS接收软压板外部闭锁母差GOOS接收软压板母联代路失灵GOOS接收软压板备用GOOS接收软压板8 通信参数IED 名称A网IP地址A 网子网掩码B网IP地址B 网子网掩码B 网使能C网IP地址C网子网掩码C网使能D网IP地址D 网子网掩码D 网使能网关网络广播报文使能网口通信协议网口103 规约时标格式串口A 通信地址串口 A 波特率串口 A 通信协议串口A103 规约有INF 串口A103 规约时标格式串口 B 通信地址串口B 波特率串口B 通信协议串口B103 规约有INF 串口B103 规约时标格式遥测死区定值遥测上送周期遥测上送格式打印波特率自动打印外部时钟源模式过程层时钟源选择SNTP 服务器地址状态量显示切换GOOSE双网使能GOOSE昆网使能5号板GMRI使能7号板GMRI使能9号板GMRI使能11号板GMR使能9 描述参数母线 1 编号母线 2 编号支路 1 编号支路 2 编号支路 3 编号支路 4 编号支路 5 编号支路 6 编号支路7 编号支路8 编号支路9 编号支路10 编号支路11 编号支路12 编号支路13 编号支路14 编号支路15 编号B05_GOOSE链路0B05_GOOSE链路1B05_GOOSE链路2B05_GOOSE链路3B05_SV_链路0B05_SV_链路1B05_SV_链路2B05_SV_链路3B07_GOOSE链路0B07_GOOSE链路1B07_GOOSE链路2B07_GOOSE链路3B07_SV_链路0B07_SV_链路1B07_SV_链路2B07_SV_链路3B09_GOOSE链路0B09_GOOSE g 路1B09_G00SE g路2B09_G00SE g路3B09_SV_链路0B09_SV_链路1B09_SV_链路2B09_SV_链路3 B11_G00SE g路0 B11_GOOSE链路1B11_GOOSE链路2B11_G00SE g路3B11_G00SE g路4B11_G00SE g路5B11_G00SE g路6B11_G00SE g路7B11_G00SE g路8B11_G00SE g路9B11_GOOSE g 路10B11_GOOSE链路11B11_GOOSE链路12B11_GOOSE g 路13B11_G00SE链路14B11_G00SE链路15B11_GOOSE链路16B11_GOOSE链路17B11_GOOSE链路18B11_GOOSE链路19B11_GOOSE链路20B11_GOOSE链路21B11_SV_链路0B11_SV_链路1B11_SV_链路2B11_SV_链路310 装置参数14 号板开入电源电压HDR 文件编码方式参数显示切换电子盘使能SV点对点接收模式SV最大通道数清除SV使能。
第三章220KV母线保护我公司220KV母线保护采用的是南瑞继保公司的RCS-915A微机保护装置。
设有母线差动保护、母联充电保护、母联死区保护、母联失灵保护、母联过流保护、母联非全相保护（仅A 型保护有）以及断路器失灵保护等功能。
其失灵保护采用的是外部RCS-923开入启动，经装置内部失灵公用、电压闭锁回路，动作于出口。
为提高母线保护的可靠性，两套正常时并列运行，任一套动作均动作于保护出口，跳开相应母线所接的线路和元件。
1概述1.1保护配置RCS—915A/B 型微机母线保护装置设有母线差动保护、母联充电保护、母联死区保护、母联失灵保护、母联过流保护、母联非全相保护以及断路器失灵保护等功能。
1.2性能特征●允许TA 变比不同，TA 调整系数可以整定；●高灵敏比率差动保护；●新型的自适应阻抗加权抗TA 饱和判据；●完善的事件报文处理；●灵活的后台通讯方式，配有RS-485 和光纤通讯接口(可选)；●支持电力行业标准DL/T667-1999（IEC60870-5-103 标准）的通讯规约；●与COMTRADE 兼容的故障录波；2技术参数2.1额定参数直流电源：220V，110V 允许偏差: +15％，-20％交流电压：57.7V交流电流：5A，1A频率：50Hz2.2功耗交流电流：<1VA/相 (In=5A)<0.5VA/相 (In=1A)交流电压：<0.5VA/相直流：正常<45W跳闸<60W2.3电源工作电源：±15V，允许偏差±0.3V＋5V，允许偏差±0.15V光耦隔离电源：＋24V，允许偏差±2V2.4主要技术指标保护整组动作时间母差保护：<15ms（差流I d > 2I cdzd）定值误差：<5％2.5环境参数正常工作温度：0～40℃极限工作温度：-10～50℃贮存及运输：-25～70℃3工作原理3.1装置硬件配置装置核心部分采用Mortorola 公司的32 位单片微处理器MC68332，主要完成保护的出口逻辑及后台功能，保护运算采用AD 公司的高速数字信号处理（DSP）芯片，使保护装置的数据处理能力大大增强。
