模具滑块机构的设计要点

塑胶模具延时滑块设计
塑胶模具中的延时滑块设计是为了在注塑过程中实现特定的动作延迟。

延时滑块通常用于需要在注塑过程中进行分离、射出或其他延迟操作的部件。

下面是一些关于塑胶模具延时滑块设计的要点：
确定需求：首先，需要明确延时滑块的具体功能和操作要求。

这可能涉及到产品的设计要求和注塑工艺的需求。

例如，需要确定何时进行延迟、延迟的时间长度以及所需的滑动距离。

设计结构：根据需求，设计适当的延时滑块结构。

延时滑块通常由滑块本体和控制延时的机构组成。

滑块本体需要具备平稳的滑动性能，可以考虑使用低摩擦材料或涂层来减少摩擦阻力。

控制延时的机构可以采用弹簧、油缸或其他机械装置，确保延时滑块在注塑过程中按照预定的时间和距离移动。

考虑注塑工艺：在设计延时滑块时，需要考虑注塑工艺的要求。

例如，需要确保延时滑块的结构不会对注塑过程造成阻力或干扰。

还要注意材料流动和填充的影响，确保延时滑块在注塑过程中能够正常运作。

结构强度和耐用性：延时滑块设计应该具备足够的强度和耐久
性，以承受注塑过程中的压力和重复使用的需求。

要选择适当的材料和加工工艺，确保延时滑块能够具备所需的寿命和可靠性。

模具组装和调试：在模具制造完成后，需要进行组装和调试。

确保延时滑块的运动顺畅、准确，并符合预定的延迟时间和距离。

模具设计滑块结构技巧1 用途倒勾处理设计是帮助成品于离型方向产生倒勾，造成成品无法离型时，能让成型品顺利离型的一种设计方式。

2 作业内容:内缩滑块结构、外张滑块结构、斜梢(HOOKPIN)结构。

2.1 内缩滑块结构:主要零件及功能:束块(定位件): 控制内缩滑块的行程与位置束块材质使用范围:材质硬度NAK80 HRC38SKD61 HRC48滑块(滑动件):在顶出动作之前，先将成品倒勾离型。

滑块材质使用范围:材质硬度NAK80 HRC38SKD61 HRC48STAVAX HRC52使用规则:固定件，定位件，滑动件之间的配合，在材质与硬度的选用上，可依加工的难易度予以适当的调配。

对象与对象之间的滑动配合需选用不同的材质或相同的材质，不同的硬度来搭配使用。

为使损耗公差偏重于单一对象，滑配间的对象其材质与硬 attention to the relationship between plants and soil, as well as the skilledtechnician jobs to be chosen. It is also after completion of the various types of finishing job, it should thoroughly implement quality andproject management to ensure complete. Main points are as follows: (1) fully grasp the design intent and design drawings confirmed on the basis of the construction site. (2) according to various criteria (andplanting project co-ordination) preparation of engineering plans and scheduling plans. (3) the materials and materials used for quality management. (4) construction management combined with tree planting projects. ? Lawn planting seeds: designing Proportioning of grass seed, grass seed mix, sow grass seed should be evenly distributed not lessthan 35g per square metre. Grass seed sow should be applied before the foot base fertilizer and water immersion, be slightly dry sow grass seed. Grass seed Sub ... E, growing hedge plants, spaced evenly, tree-richside from outside, seedling height, trunk size, uniform mix. In the nursery pruned hedges, planting should be based on modeling spell planting, planting depth should be consistent. F, block planting time or group planting time, plant back in the order from the Center outward. -Slope plant should be planted from top to bottom. Large block graft or a different color when color bunch planting should be partitioned block planting. ? subsidiary facilities of the Green Project: a green space of water-supply and irrigation construction shall conform to the following provisions: (1), the water supply pipe should be based on a solid and compact. (2), pipe clamps, interfaces should have a firm, tight, clean pipe end not FLOSS, lip clearance accuracy. (3), the piping shouldcomply with the design requirements and after installation must be hydrostatic test. (4), should be carried out after the pipeline trench and soil compaction in layers.度不可相同。

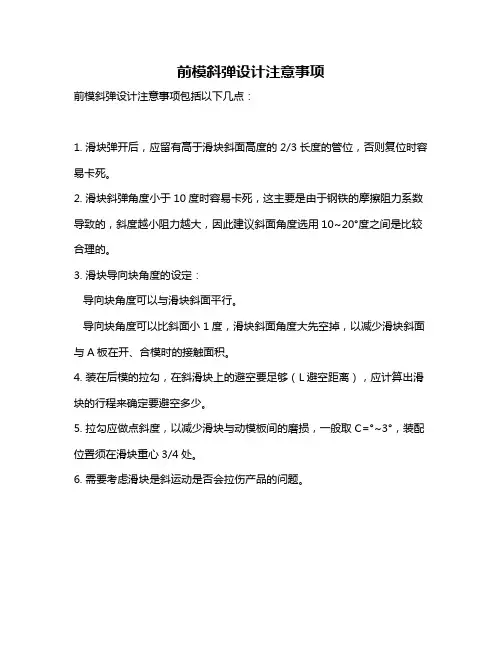

前模斜弹设计注意事项
前模斜弹设计注意事项包括以下几点：
1. 滑块弹开后，应留有高于滑块斜面高度的2/3长度的管位，否则复位时容易卡死。

2. 滑块斜弹角度小于10度时容易卡死，这主要是由于钢铁的摩擦阻力系数导致的，斜度越小阻力越大，因此建议斜面角度选用10~20°度之间是比较合理的。

3. 滑块导向块角度的设定：
导向块角度可以与滑块斜面平行。

导向块角度可以比斜面小1度，滑块斜面角度大先空掉，以减少滑块斜面与A板在开、合模时的接触面积。

4. 装在后模的拉勾，在斜滑块上的避空要足够（L避空距离），应计算出滑块的行程来确定要避空多少。

5. 拉勾应做点斜度，以减少滑块与动模板间的磨损，一般取C=°~3°，装配位置须在滑块重心3/4处。

6. 需要考虑滑块是斜运动是否会拉伤产品的问题。

模具滑块机构的设计方案1. 引言模具滑块机构是模具设计中的重要组成部分，它通过滑块的运动来实现模具的开合操作。

本文旨在提供一个模具滑块机构的设计方案，以满足模具设计的需求和要求。

2. 设计要求在开始设计模具滑块机构之前，我们需要明确设计的要求和限制条件。

以下是一些常见的设计要求：•可靠性：滑块机构需要具有足够的强度和刚度，以确保稳定的运动和长久的使用寿命。

•精度：滑块机构需要具备较高的加工精度和定位精度，以确保模具的开合动作的一致和准确。

•安全性：滑块机构需要配备安全装置，以防止意外发生。

•可维护性：滑块机构需要方便进行维护和保养，以延长使用寿命和减少故障率。

3. 设计方案根据以上的设计要求，我们提出以下的设计方案：3.1. 结构设计滑块机构的结构设计是关键，它直接影响到其可靠性和精度。

以下是一个常见的结构设计方案：•导向装置：滑块应设有导向装置，以保证其在运动时的稳定性和准确性。

•滑块形状：滑块的形状应根据具体使用情况和模具结构来设计，以确保其能够顺利开合并与其他零件配合良好。

•支撑结构：滑块应该可以在模具底部或侧壁上得到充分的支撑，以保证其在运动时不产生过大的变形和振动。

3.2. 材料选择滑块机构的材料选择也至关重要，应该根据设计要求选择适合的材料。

以下是一些常见的选择：•滑块材料：滑块通常采用高硬度和高强度的材料，如工具钢或合金钢，以确保其能够承受较大的压力和磨损。

•导向装置材料：导向装置通常采用具有良好摩擦性能和耐磨性的材料，如尼龙或涂覆特殊润滑剂的金属材料。

3.3. 动力传输滑块机构的动力传输方式也需要考虑。

以下是一些常见的动力传输方式：•液压驱动：液压驱动方式适用于较大的滑块和较大的开合力的模具。

它具有稳定性和精度高的优点。

•气动驱动：气动驱动方式适用于轻负荷和需求快速响应的模具。

它具有快速、简单和经济的优点。

3.4. 安全装置为了确保滑块机构操作的安全性，我们建议配备以下安全装置：•限位开关：设置限位开关以控制滑块的行程，防止超出设计范围。

模具结构之滑块篇滑块模具结构文档范本：⒈引言本文档旨在介绍滑块模具结构的各个部分及其功能。

滑块模具是一种常用的压铸模具，用于制造汽车零部件、电子设备外壳等零件。

了解滑块模具结构的各个部分对于模具设计和制造非常重要。

⒉基本结构概述⑴模具座模具座是滑块模具的基础组件，用于固定模具。

模具座一般由底板、支撑柱等部分组成，确保模具在使用过程中的稳定性。

⑵顶出机构顶出机构用于将成型零件从模具中弹出。

它通常由顶出杆、弹簧等组成，通过推动顶出杆使零件脱离模具。

⑶滑块机构滑块机构是滑块模具的关键组成部分，用于实现滑块的运动。

滑块机构一般包括滑块导轨、滑块座、滑块等部分。

滑块通过导轨的引导，在模具的特定位置上进行上下、前后的滑动。

⑷导柱导套⒊滑块机构详解滑块机构的设计对于滑块模具的性能至关重要。

下面将详细介绍滑块机构的构造。

⑴滑块导轨滑块导轨是滑块机构的基本组成部分，用于引导滑块的运动。

滑块导轨一般由直导轨和斜导轨组成，直导轨保证滑块的上下运动，斜导轨保证滑块的前后运动。

⑵滑块座⑶滑块滑块是滑块机构的关键组成部分，通过滑块的上下、前后运动，实现模具的开合。

滑块一般由滑动块和连接杆组成，连接杆连接滑动块和滑块导轨。

⒋附件本文档涉及的附件包括滑块模具的设计图纸，滑块模具的CAD文件。

⒌法律名词及注释⑴模具：模具是用于制造零部件或产品的工具或装置。

⑵压铸模具：压铸模具是一种用于压铸工艺的模具，将熔化金属注入模具中，经过冷却后形成零部件或产品。

⑶模具座：模具座是固定模具的基础组件。

⑷顶出机构：顶出机构用于将成型零件从模具中弹出。

⑸滑块机构：滑块机构用于实现滑块的运动。

⑹导柱导套：导柱导套用于保持滑块的定位精度。

⒍结束。

第八节：抽芯机构设计一`概述当塑料制品侧壁带有通孔凹槽，凸台时，塑料制品不能直接从模具内脱出，必须将成型孔，凹槽及凸台的成型零件做成活动的，称为活动型芯。

完成活动型抽出和复位的机构叫做抽苡机构。

（一）抽芯机构的分类1.机动抽芯开模时，依靠注射检的开模动作，通过抽芯机来带活动型芯，把型芯抽出。

机动抽芯具有脱模力大，劳动强度小，生产率高和操作方便等优点，在生产中广泛采用。

按其传动机构可分为以下几种：斜导柱抽芯，斜滑块抽芯，齿轮齿条抽芯等。

2.手动抽芯开模时，依靠人力直接或通过传递零件的作用抽出活动型芯。

其缺点是生产，劳动强度大，而且由于受到限制，故难以得到大的抽芯力、其优点是模具结构简单，制造方便，制造模具周期短，适用于塑料制品试制和小批量生产。

因塑料制品特点的限制，在无法采用机动抽芯时，就必须采用手动抽芯。

手动抽芯按其传动机构又可分为以下几种：螺纹机构抽芯，齿轮齿条抽芯，活动镶块芯，其他抽芯等。

3．液压抽芯活动型芯的，依靠液压筒进行，其优点是根据脱模力的大小和抽芯距的长短可更换芯液压装置，因此能得到较大的脱模力和较长的抽芯距，由于使用高压液体为动力，传递平稳。

其缺点是增加了操作工序，同时还要有整套的抽芯液压装置，因此，它的使用范围受到限制，一般很小采用。

（二）抽芯距和脱模力的计算把型芯从塑料制品成型僧抽到不妨碍塑料制品脱出的僧，即型芯在抽拔方向的距离，称为抽芯距。

抽芯距应等于成型孔深度加上2-3MM.一．抽芯距的计算如图3-102所示。

计算公式如下：S=H tgθ (3-26)式中S------ 抽芯距（MM）H------ 斜导柱完成抽芯所需的行程（MM）θ----- 斜导柱的倾斜角，一般取15·~20·2.脱模力的计算塑料制品在冷却时包紧型芯，产生包紧力，若要将型芯抽出，必须克服由包紧力引起的磨擦阻力，这种力叫做脱模力，在开始抽芯的瞬间所需的脱模力为最大。

影响脱模力因素很多，大致归纳如下；（1）型芯成型部分表面积和断面几何形状：型芯成型部分面积大，包紧力大，其模力也大；型芯的断面积积形状时，包紧力小，其脱模也小；型芯的断面形状为矩形或曲线形时，包运费力大，其脱模力也大。

注塑模具设计要点一、开模方向和分型线每个注塑产品在开始设计时首先要确定其开模方向和分型线，以保证尽可能减少抽芯滑块机构和消除分型线对外观的影响。

1、开模方向确定后，产品的加强筋、卡扣、凸起等结构尽可能设计成与开模方向一致，以避免抽芯减少拼缝线，延长模具寿命。

2、开模方向确定后，可选择适当的分型线，避免开模方向存在倒扣，以改善外观及性能。

二、脱模斜度1 、适当的脱模斜度可避免产品拉毛（拉花）。

光滑表面的脱模斜度应≥0.5度，细皮纹（砂面）表面大于1度，粗皮纹表面大于1.5度。

2 、适当的脱模斜度可避免产品顶伤，如顶白、顶变形、顶破。

3、深腔结构产品设计时外表面斜度尽量要求大于内表面斜度，以保证注塑时模具型芯不偏位，得到均匀的产品壁厚，并保证产品开口部位的材料强度。

三、产品壁厚1 、各种塑料均有一定的壁厚范围，一般0.5～4mm，当壁厚超过4mm时，将引起冷却时间过长，产生缩印等问题，应考虑改变产品结构。

2 、壁厚不均会引起表面缩水。

3 、壁厚不均会引起气孔和熔接痕。

四、加强筋1、加强筋的合理应用，可增加产品刚性，减少变形。

2、加强筋的厚度必须≤（0.5～0.7）T产品壁厚，否则引起表面缩水。

3、加强筋的单面斜度应大于1.5°，以避免顶伤。

五、圆角1、圆角太小可能引起产品应力集中，导致产品开裂。

2、圆角太小可能引起模具型腔应力集中，导致型腔开裂。

3、设置合理的圆角，还可以改善模具的加工工艺，如型腔可直接用R刀铣加工，而避免低效率的电加工。

4 、不同的圆角可能会引起分型线的移动，应结合实际情况选择不同的圆角或清角。

六、孔1 、孔的形状应尽量简单，一般取圆形。

2 、孔的轴向和开模方向一致，可以避免抽芯。

3 、当孔的长径比大于2时，应设置脱模斜度。

此时孔的直径应按小径尺寸（最大实体尺寸）计算。

4 、盲孔的长径比一般不超过4。

防孔针冲弯5 、孔与产品边缘的距离一般大于孔径尺寸。

七、注塑模的抽芯、滑块机构及避免1、当塑件按开模方向不能顺利脱模时，应设计抽芯滑块机构。

注塑模具斜顶(Slider)设计介绍注塑模具斜顶(Slider)设计介绍1. 概述注塑模具斜顶（也称为Slider）是注塑模具中的重要组成部分。

它的设计和运动能够使注塑模具具备更多的功能和灵活性。

本文将介绍注塑模具斜顶的设计原理、优势以及在注塑加工中的应用。

2. 设计原理注塑模具斜顶的设计原理是基于滑块原理，通过斜顶的运动使得模具的开合更加灵活。

斜顶通常由滑块、导向机构和驱动机构组成。

2.1 滑块滑块是斜顶的核心部件，它通常由钢材制成，并具有较高的硬度和耐磨性。

滑块与模具底板通过滚动导向机构相连接，可以实现上下、前后的运动。

2.2 导向机构导向机构用于使滑块在模具中的运动保持平稳和准确。

常见的导向机构有导柱、导套和导轨等，它们能够确保滑块的运动轨迹与模具的要求相匹配。

2.3 驱动机构驱动机构通过控制斜顶的运动方式和速度，实现模具的开合和产品的成型。

驱动机构通常由液压缸、气缸或电机等组成，根据注塑加工的需求选择合适的驱动机构。

3. 优势注塑模具斜顶在注塑加工中具有以下优势：3.1 提高产品质量斜顶的运动可以使模具开合更为灵活，从而使产品的成型更加完整和精确。

它可以减少产品的缺陷和变形，提高产品的质量。

3.2 扩展模具功能通过合理设计和安装斜顶，可以实现多腔模具、插件腔、嵌件及特殊结构的模具设计。

这种灵活的设计使得模具具备更多的功能，满足不同产品的需求。

3.3 增加生产效率斜顶的运动速度较快，可以加快模具的开合速度，从而提高注塑生产效率。

，斜顶还能够减少模具的运动阻力，降低注塑机的能耗。

4. 应用领域注塑模具斜顶在各个领域的注塑加工中都有广泛的应用。

它适用于各种注塑产品的生产，包括塑料零件、橡胶制品、注塑包装等。

5. 结论注塑模具斜顶的设计和运动原理使得注塑加工更加灵活和高效。

它的优势在提高产品质量、扩展模具功能和增加生产效率方面都得到了充分的展现。

在实际注塑加工中，合理设计和运用注塑模具斜顶将带来更好的加工效果和经济效益。

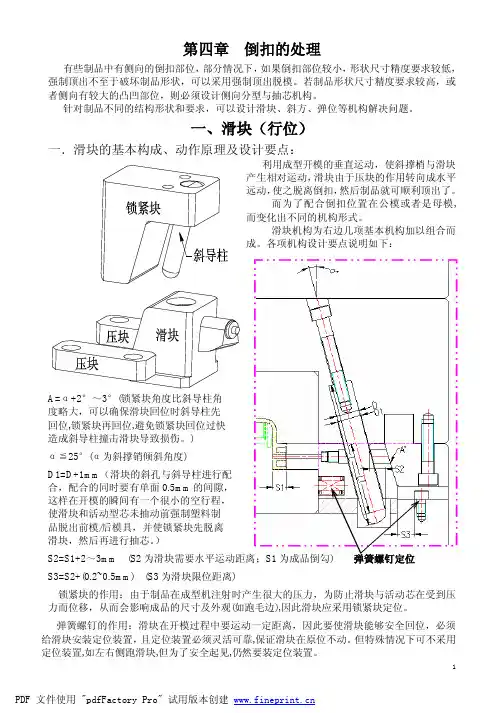

倒勾处理(滑块)一‧斜撑销块的动作原理及设计要点是利用成型的开模动作用，使斜撑梢与滑块产生相对运动趋势，使滑块沿开模方向及水平方向的两种运动形式，使之脱离倒勾。

如下图所示：上图中：β=α+2°～3°(防止合模产生干涉以及开模减少磨擦)α≦25°(α为斜撑销倾斜角度)L=1.5D (L为配合长度)S=T+2～3mm(S为滑块需要水平运动距离；T为成品倒勾)S=(L1xsina-δ)/cosα(δ为斜撑梢与滑块间的间隙,一般为0.5MM；L1为斜撑梢在滑块内的垂直距离)二‧斜撑梢锁紧方式及使用场合三‧拔块动作原理及设计要点是利用成型机的开模动作，使拔块与滑块产生相对运动趋势，拨动面B拨动滑块使滑块沿开模方向及水平方向的两种运动形式，使之脱离倒勾。

如下图所示：上图中：β=α≦25°(α为拔块倾斜角度)H1≧1.5W (H1为配合长度)S=T+2～3mm(S为滑块需要水平运动距离；T为成品倒勾)S=H*sinα-δ/cosα(δ为斜撑梢与滑块间的间隙,一般为0.5MM；H为拔块在滑块内的垂直距离)C为止动面，所以拨块形式一般不须装止动块。

(不能有间隙)四‧滑块的锁紧及定位方式由于制品在成型机注射时产生很大的压力,为防止滑块与活动芯在受到压力而位移,从而会影响成品的尺寸及外观(如跑毛边),因此滑块应采用锁紧定位，通常称此机构为止动块或后跟块。
