滑块设计(模具设计材料)

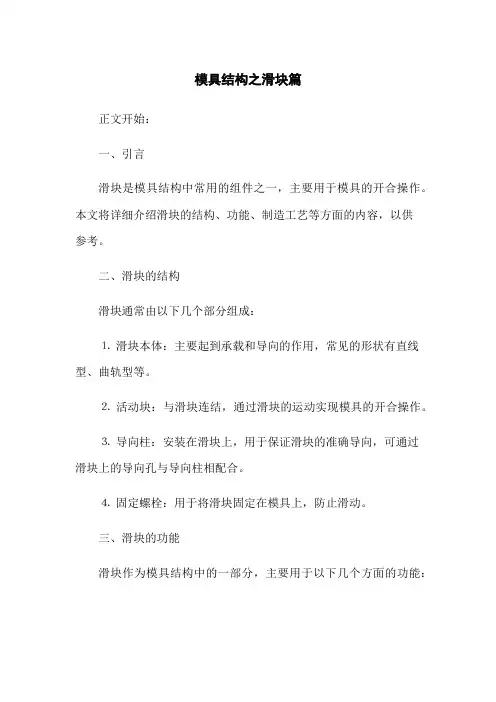

模具结构之滑块篇正文开始：一、引言滑块是模具结构中常用的组件之一，主要用于模具的开合操作。

本文将详细介绍滑块的结构、功能、制造工艺等方面的内容，以供参考。

二、滑块的结构滑块通常由以下几个部分组成：⒈滑块本体：主要起到承载和导向的作用，常见的形状有直线型、曲轨型等。

⒉活动块：与滑块连结，通过滑块的运动实现模具的开合操作。

⒊导向柱：安装在滑块上，用于保证滑块的准确导向，可通过滑块上的导向孔与导向柱相配合。

⒋固定螺栓：用于将滑块固定在模具上，防止滑动。

三、滑块的功能滑块作为模具结构中的一部分，主要用于以下几个方面的功能：⒈实现模具的分离：通过滑动滑块，使模具的活动部分可以与固定部分分离，方便产品的取出。

⒉模具的顶出功能：通过滑块上的活动块，可以实现产品的顶出，以便于下一步的操作。

⒊辅助成型功能：滑块的运动可以辅助实现模具中一些特殊形状的成型，如开槽、镂空等。

四、滑块的制造工艺滑块的制造一般包括以下几个步骤：⒈材料准备：选择合适的材料，通常使用高强度合金钢等。

⒉加工滑块本体：根据设计要求，进行加工、车削、铣削等工艺，制作出滑块的形状和孔洞。

⒊制作活动块：根据滑块本体的形状，制作出与之匹配的活动块。

⒋处理导向柱：将导向柱与滑块进行配合加工，以确保滑块的准确导向。

⒌组装和调试：将滑块、活动块、导向柱等组装在一起，进行调试，确保滑块的正常运动。

附件：本文档未涉及附件，如需获取相关图纸或材料，请与相关负责人联系。

法律名词及注释：⒈模具：指用于制造产品形状的工具或工装，包括冲模、压铸模、注塑模等。

⒉结构：指构成物体的各个部分之间的相互关系和有机组合方式。

⒊制造工艺：指制造某种产品或构件所需的工艺方法、工艺流程和工艺参数等。

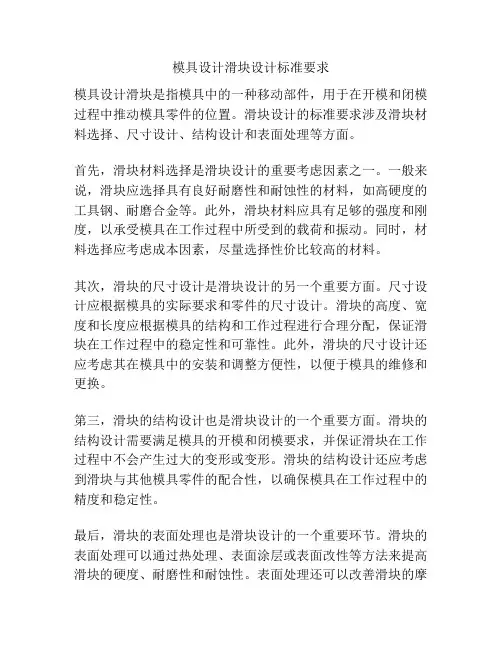

模具设计滑块设计标准要求模具设计滑块是指模具中的一种移动部件，用于在开模和闭模过程中推动模具零件的位置。

滑块设计的标准要求涉及滑块材料选择、尺寸设计、结构设计和表面处理等方面。

首先，滑块材料选择是滑块设计的重要考虑因素之一。

一般来说，滑块应选择具有良好耐磨性和耐蚀性的材料，如高硬度的工具钢、耐磨合金等。

此外，滑块材料应具有足够的强度和刚度，以承受模具在工作过程中所受到的载荷和振动。

同时，材料选择应考虑成本因素，尽量选择性价比较高的材料。

其次，滑块的尺寸设计是滑块设计的另一个重要方面。

尺寸设计应根据模具的实际要求和零件的尺寸设计。

滑块的高度、宽度和长度应根据模具的结构和工作过程进行合理分配，保证滑块在工作过程中的稳定性和可靠性。

此外，滑块的尺寸设计还应考虑其在模具中的安装和调整方便性，以便于模具的维修和更换。

第三，滑块的结构设计也是滑块设计的一个重要方面。

滑块的结构设计需要满足模具的开模和闭模要求，并保证滑块在工作过程中不会产生过大的变形或变形。

滑块的结构设计还应考虑到滑块与其他模具零件的配合性，以确保模具在工作过程中的精度和稳定性。

最后，滑块的表面处理也是滑块设计的一个重要环节。

滑块的表面处理可以通过热处理、表面涂层或表面改性等方法来提高滑块的硬度、耐磨性和耐蚀性。

表面处理还可以改善滑块的摩擦系数，减少滑块与其他模具零件之间的摩擦损失。

滑块的表面处理应根据模具的实际要求和工作环境进行选择和设计。

综上所述，模具设计滑块的标准要求涉及滑块材料选择、尺寸设计、结构设计和表面处理等方面。

这些标准要求对于模具的性能和寿命具有重要意义，可以有效提高模具的工作效率和经济效益。

同时，滑块的标准设计还应根据不同的模具类型和工作要求进行调整和优化，以满足不同模具的实际需要。

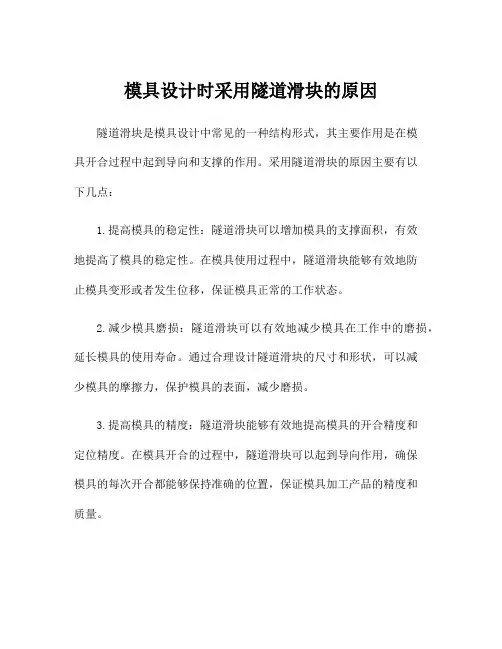

模具设计时采用隧道滑块的原因隧道滑块是模具设计中常见的一种结构形式，其主要作用是在模
具开合过程中起到导向和支撑的作用。

采用隧道滑块的原因主要有以
下几点：
1.提高模具的稳定性：隧道滑块可以增加模具的支撑面积，有效
地提高了模具的稳定性。

在模具使用过程中，隧道滑块能够有效地防
止模具变形或者发生位移，保证模具正常的工作状态。

2.减少模具磨损：隧道滑块可以有效地减少模具在工作中的磨损，延长模具的使用寿命。

通过合理设计隧道滑块的尺寸和形状，可以减
少模具的摩擦力，保护模具的表面，减少磨损。

3.提高模具的精度：隧道滑块能够有效地提高模具的开合精度和
定位精度。

在模具开合的过程中，隧道滑块可以起到导向作用，确保
模具的每次开合都能够保持准确的位置，保证模具加工产品的精度和
质量。

4.提高生产效率：隧道滑块的使用可以提高模具的开合速度，减少模具的维护时间，提高生产效率。

隧道滑块能够降低模具的阻力，减少模具的开合时间，从而提高了生产效率。

5.降低模具成本：采用隧道滑块设计可以有效地降低模具的制造成本和维护成本。

隧道滑块的结构简单，易于制造和安装，能够减少模具的制造周期和维护频率，降低了模具的总成本。

综上所述，隧道滑块在模具设计中起着重要的作用，通过合理设计和应用隧道滑块，可以提高模具的稳定性、精度和效率，降低模具的磨损和成本，是模具设计中不可或缺的重要组成部分。

希望以上内容对您有所帮助。

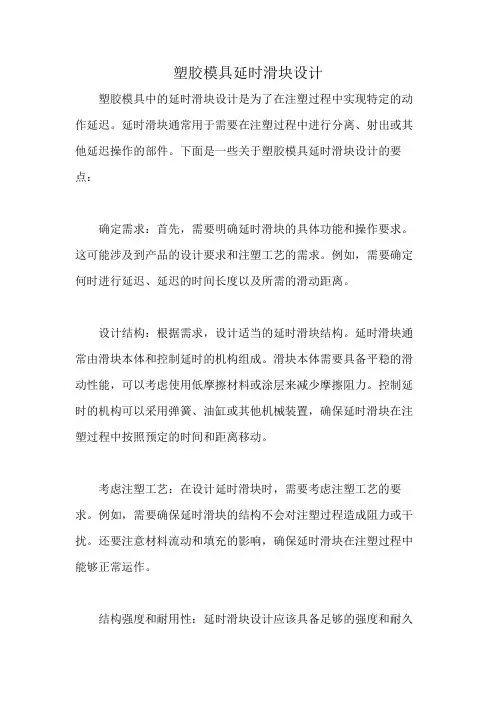

塑胶模具延时滑块设计
塑胶模具中的延时滑块设计是为了在注塑过程中实现特定的动作延迟。

延时滑块通常用于需要在注塑过程中进行分离、射出或其他延迟操作的部件。

下面是一些关于塑胶模具延时滑块设计的要点：
确定需求：首先，需要明确延时滑块的具体功能和操作要求。

这可能涉及到产品的设计要求和注塑工艺的需求。

例如，需要确定何时进行延迟、延迟的时间长度以及所需的滑动距离。

设计结构：根据需求，设计适当的延时滑块结构。

延时滑块通常由滑块本体和控制延时的机构组成。

滑块本体需要具备平稳的滑动性能，可以考虑使用低摩擦材料或涂层来减少摩擦阻力。

控制延时的机构可以采用弹簧、油缸或其他机械装置，确保延时滑块在注塑过程中按照预定的时间和距离移动。

考虑注塑工艺：在设计延时滑块时，需要考虑注塑工艺的要求。

例如，需要确保延时滑块的结构不会对注塑过程造成阻力或干扰。

还要注意材料流动和填充的影响，确保延时滑块在注塑过程中能够正常运作。

结构强度和耐用性：延时滑块设计应该具备足够的强度和耐久
性，以承受注塑过程中的压力和重复使用的需求。

要选择适当的材料和加工工艺，确保延时滑块能够具备所需的寿命和可靠性。

模具组装和调试：在模具制造完成后，需要进行组装和调试。

确保延时滑块的运动顺畅、准确，并符合预定的延迟时间和距离。

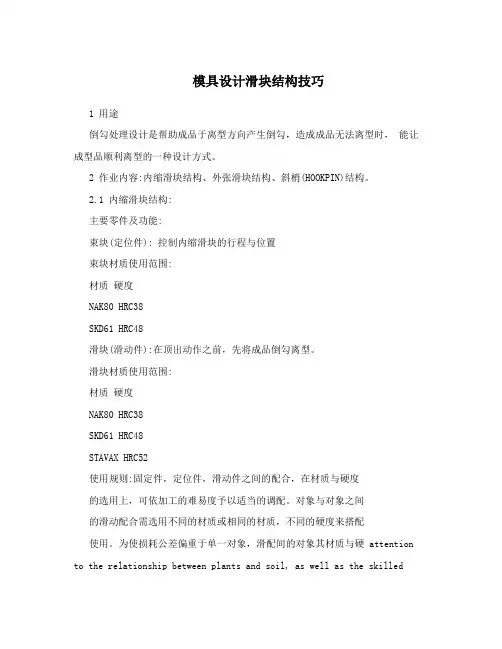

模具设计滑块结构技巧1 用途倒勾处理设计是帮助成品于离型方向产生倒勾，造成成品无法离型时，能让成型品顺利离型的一种设计方式。

2 作业内容:内缩滑块结构、外张滑块结构、斜梢(HOOKPIN)结构。

2.1 内缩滑块结构:主要零件及功能:束块(定位件): 控制内缩滑块的行程与位置束块材质使用范围:材质硬度NAK80 HRC38SKD61 HRC48滑块(滑动件):在顶出动作之前，先将成品倒勾离型。

滑块材质使用范围:材质硬度NAK80 HRC38SKD61 HRC48STAVAX HRC52使用规则:固定件，定位件，滑动件之间的配合，在材质与硬度的选用上，可依加工的难易度予以适当的调配。

对象与对象之间的滑动配合需选用不同的材质或相同的材质，不同的硬度来搭配使用。

为使损耗公差偏重于单一对象，滑配间的对象其材质与硬 attention to the relationship between plants and soil, as well as the skilledtechnician jobs to be chosen. It is also after completion of the various types of finishing job, it should thoroughly implement quality andproject management to ensure complete. Main points are as follows: (1) fully grasp the design intent and design drawings confirmed on the basis of the construction site. (2) according to various criteria (andplanting project co-ordination) preparation of engineering plans and scheduling plans. (3) the materials and materials used for quality management. (4) construction management combined with tree planting projects. ? Lawn planting seeds: designing Proportioning of grass seed, grass seed mix, sow grass seed should be evenly distributed not lessthan 35g per square metre. Grass seed sow should be applied before the foot base fertilizer and water immersion, be slightly dry sow grass seed. Grass seed Sub ... E, growing hedge plants, spaced evenly, tree-richside from outside, seedling height, trunk size, uniform mix. In the nursery pruned hedges, planting should be based on modeling spell planting, planting depth should be consistent. F, block planting time or group planting time, plant back in the order from the Center outward. -Slope plant should be planted from top to bottom. Large block graft or a different color when color bunch planting should be partitioned block planting. ? subsidiary facilities of the Green Project: a green space of water-supply and irrigation construction shall conform to the following provisions: (1), the water supply pipe should be based on a solid and compact. (2), pipe clamps, interfaces should have a firm, tight, clean pipe end not FLOSS, lip clearance accuracy. (3), the piping shouldcomply with the design requirements and after installation must be hydrostatic test. (4), should be carried out after the pipeline trench and soil compaction in layers.度不可相同。

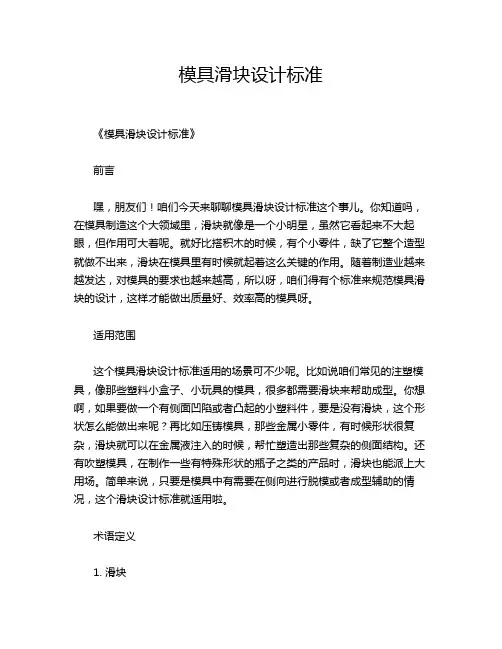

模具滑块设计标准《模具滑块设计标准》前言嘿，朋友们！咱们今天来聊聊模具滑块设计标准这个事儿。

你知道吗，在模具制造这个大领域里，滑块就像是一个小明星，虽然它看起来不大起眼，但作用可大着呢。

就好比搭积木的时候，有个小零件，缺了它整个造型就做不出来，滑块在模具里有时候就起着这么关键的作用。

随着制造业越来越发达，对模具的要求也越来越高，所以呀，咱们得有个标准来规范模具滑块的设计，这样才能做出质量好、效率高的模具呀。

适用范围这个模具滑块设计标准适用的场景可不少呢。

比如说咱们常见的注塑模具，像那些塑料小盒子、小玩具的模具，很多都需要滑块来帮助成型。

你想啊，如果要做一个有侧面凹陷或者凸起的小塑料件，要是没有滑块，这个形状怎么能做出来呢？再比如压铸模具，那些金属小零件，有时候形状很复杂，滑块就可以在金属液注入的时候，帮忙塑造出那些复杂的侧面结构。

还有吹塑模具，在制作一些有特殊形状的瓶子之类的产品时，滑块也能派上大用场。

简单来说，只要是模具中有需要在侧向进行脱模或者成型辅助的情况，这个滑块设计标准就适用啦。

术语定义1. 滑块- 说白了，滑块就是模具中能够进行侧向移动的部件。

你可以想象它就像一个小抽屉，在模具开合的过程中，它会按照一定的方向（通常是侧向）移动，来帮助成型或者脱模。

比如说在注塑模具里，当塑料成型后，滑块向侧面移动，这样产品就能顺利从模具里取出来了。

2. 斜导柱- 这是用来驱动滑块运动的一个关键部件。

它是一根倾斜的柱子，就像一个小斜坡一样。

当模具开合的时候，通过斜导柱的倾斜角度，把开模的力转化为滑块侧向移动的力，让滑块按照我们想要的方向动起来。

就好比你推一个带轮子的小箱子，如果你斜着推，箱子就会朝着斜的方向走，斜导柱对滑块的作用就有点像这个。

3. 滑块座- 滑块座呢，就是滑块的“家”，滑块安装在滑块座上，并且在滑块座上进行移动。

它为滑块提供了一个稳定的支撑平台，就像房子的地基一样。

如果滑块座不稳定，滑块在移动过程中就可能会晃动，这样就会影响模具的精度和产品的质量。

模具结构之滑块（二）引言概述:滑块是模具结构中常见的一个组成部分，其作用是在模具运动过程中进行相对滑动或停止。

本文将深入探讨滑块的结构和功能，以及在模具设计和制造过程中需要注意的问题。

正文内容:1. 滑块的主要结构- 滑块的基本构造：滑块由上滑块和下滑块组成，通过模柱和导柱组件来实现相对滑动。

- 滑块导向结构：为保证滑块的稳定性和准确性，常采用准直销和导套结构。

- 滑块导向面的处理：导向面应具有一定的硬度和耐磨性，通常通过硬质合金或表面热喷涂来实现。

2. 滑块的功能- 制动停止功能：滑块可通过与制动器相结合实现模具停止运动的功能。

- 压紧定位功能：滑块可以用于模具的压紧和定位，确保模具的准确定位。

- 模具射出功能：在注塑成型等工艺中，滑块可用于模具的射出动作。

3. 滑块的选材与制造- 材料选择：滑块要求具有一定的强度、硬度和耐磨性，常用材料包括优质钢、合金钢和工具钢等。

- 制造工艺：滑块的制造通常采用机械制造方法，包括铣削、磨削和切割等加工工艺。

4. 滑块的保养与维修- 滑块的润滑：滑块应定期进行润滑，可采用润滑脂或润滑油进行润滑。

- 滑块的检查与维修：定期对滑块进行检查，如发现磨损或损坏，应及时修复或更换。

5. 滑块的应用注意事项- 滑块的工作环境：滑块工作时需考虑工作环境的温度、湿度和气氛等因素。

- 滑块的安全性：在使用滑块时，要注意滑块的安装和固定，确保其安全可靠。

总结:滑块作为模具结构中重要的组成部分，其结构和功能对于模具的精确性和可靠性至关重要。

正确的选材和制造工艺、定期的保养和维修以及注意应用事项都能有效提高滑块的使用寿命和性能。

在模具设计和制造过程中，需要仔细考虑滑块的位置和功能，以确保模具运行的稳定性和准确性。

模具隧道滑块设计标准规范
模具隧道滑块的设计标准规范主要包括以下几个方面：
一、材料选择：滑块的材料应具有足够的强度、刚度和抗磨性能，常用的材料有高强度合金钢、硬质合金、铸铁等。

二、尺寸与几何形状：滑块的尺寸与几何形状应符合设计要求，并能够与模具中的其他零部件协调配合。

滑块的长度、宽度、厚度等要根据工作条件和受力情况进行合理选择，以保证滑块在使用过程中的稳定性和强度。

三、表面处理：滑块的表面应进行适当的处理，以提高其表面硬度和耐磨性。

常用的表面处理方法有热处理、硬化、镀硬铬等。

四、安装与固定方式：滑块的安装与固定方式应符合设计要求，并能够保证滑块在使用过程中不发生松动或脱落。

常用的安装与固定方式有螺栓连接、焊接、插销等。

五、润滑与维护：设计时应考虑到滑块的润滑与维护问题，为滑块设置润滑孔或润滑槽，以便定期进行润滑保养，延长滑块的使用寿命。

六、安全性：滑块的设计应符合相关的安全标准和规范要求，确保在使用过程中不发生滑块断裂、变形等安全事故。

七、标准件选用：设计时应尽可能选用标准件，以降低制造成
本和提高设计效率。

总之，模具隧道滑块的设计应严格遵循相关的标准规范，确保其质量稳定可靠，并能够满足预期的使用要求。

同时，设计者还应考虑到滑块的可制造性和可检修性，为滑块的生产和维护提供便利。

引言：滑块是模具结构中常见的零件，其主要作用是在模具操作过程中实现动态分离、定位、固定或压紧等功能。

本文旨在深入探讨滑块的结构，分析其特点、分类及应用，以期帮助读者更好地了解和运用滑块在模具设计中的重要性。

概述：滑块作为模具结构的一部分，具有多样的结构形式，可以根据具体需求进行设计，以适应不同的模具操作。

滑块可以分为常规滑块和特殊滑块两类，常规滑块主要是模具操作的常用部件，而特殊滑块则适用于特殊的模具操作。

正文：1. 常规滑块的结构特点1.1. 滑块的基本形式常规滑块的基本形式有平面滑块、斜坡滑块和圆柱滑块等。

平面滑块适用于形状简单的模腔，而斜坡滑块则可以应用于倾斜孔、钢珠孔等特殊形状的模腔。

圆柱滑块则主要用于模腔中的倒钩、倒螺丝孔等结构。

1.2. 滑块的连接方式常规滑块的连接方式包括固定连接和可移动连接，固定连接适用于滑块不需要移动的情况，而可移动连接则可以根据需要进行滑动操作。

1.3. 滑块的导向方式常规滑块的导向方式主要有直线导向和曲线导向两种形式。

直线导向适用于滑块的往复运动，而曲线导向则可以实现滑块的动态分离和定位等功能。

2. 特殊滑块的结构分类2.1. 浮动滑块浮动滑块适用于模具腔体中需要固定或压紧零件的操作，其结构特点是可以根据需要进行浮动和固定。

2.2. 弹簧滑块弹簧滑块的主要作用是实现模具腔体中的弹性变形，以达到对工件的固定、压紧或调整等功能。

2.3. 拨动滑块拨动滑块适用于需要往复运动或倾斜操作的模具腔体，其结构特点是可以实现滑块的动态分离和倾斜。

2.4. 旋转滑块旋转滑块主要用于需要旋转或调整的模具腔体，其结构特点是可以实现滑块的旋转和定位。

2.5. 倾动滑块倾动滑块适用于需要倾斜操作的模具腔体，其结构特点是可以实现滑块的倾斜和固定。

3. 滑块的应用范围3.1. 汽车模具在汽车模具中，滑块的应用非常广泛。

例如，在汽车内饰件模具中，滑块可以用于实现模腔的分离、定位和固定等操作。

模具结构之滑块篇一、引言滑块是模具结构中的重要部件，常用于模具中的导向、顶针、顶板等设计中。

本文将详细介绍模具结构中滑块的相关知识。

二、滑块的定义和分类1：滑块的定义滑块是指模具结构中可沿模具轴线方向移动的部件，常用于调节模具开合高度和辅助脱模等功能。

2：滑块的分类a) 按照滑动方式分为平面式滑块和斜面式滑块；b) 按照滑块形状可以分为圆柱滑块、腰形滑块、阶梯滑块等；c) 按照滑块传动方式分为导柱传动式滑块、链条传动式滑块等。

三、滑块的结构组成1：滑块底块2：滑块导向部件滑块导向部件通常由导柱、导套等组成，用于引导滑块在模具中的准确运动轨迹。

3：滑块顶针滑块顶针位于滑块上方，用于在脱模时顶起产品或模具上的零件。

4：滑块导板滑块导板一般位于滑块底块与滑块顶针之间，起到连接滑块底块与滑块顶针的作用。

四、滑块的设计要点1：滑块运动轨迹的确定在设计滑块时，应根据模具的具体要求确定滑块的运动轨迹，确保其能与其他模具部件配合正常工作。

2：滑块的材料选择滑块材料的选择应根据模具工作环境的要求，考虑其耐磨性、硬度、韧性等因素。

3：滑块与底块的配合设计滑块与底块之间的配合设计应确保其间隙合适，同时考虑到磨损和热胀冷缩等因素。

4：滑块导向设计滑块导向设计应确保滑块沿轴向运动时的稳定性和准确性，防止滑块出现侧倾、卡滞等问题。

五、附件本文档涉及的附件包括相关的滑块设计图纸和示意图，以供参考和详细了解滑块的设计细节。

六、法律名词及注释1：模具：指用于制造产品、零部件的装备或工具，包括注塑模具、压铸模具、冲压模具等。

3：高度调节：通过滑块的移动，实现模具开合高度的调节，以适应不同产品或工艺要求。
