脚手架内容图解

建筑实务2019版1A424032（266-268页）中关于脚手架部分的叙述因为没有图例而抽象难懂，现整理绘图如下仅供参考：教材内容一：脚手架底面底标高宜高出自然地坪50-100mm。

分析:《建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）》中“每根立杆底部宜设置底座或垫板”，这里用的是“宜”，非强制性要求，如下图，垫板高度为50-100mm，使得脚手架底面底座标高高于自然地坪50-100mm。

教材内容2：单排脚手架的横向水平杆不应设置在下列部位。

1.设计上不许留脚手眼的地方；2.过梁上与过梁两端成60°的三角形范围内及过梁净跨度1/2的高度范围内；3.宽度小于1m的窗间墙；120mm厚墙、料石清水墙和独立柱；4.梁或梁垫下及其左右500mm范围内；5.砖砌体门窗洞口两侧200mm（石砌体为300mm）和转角处450mm（石砌体为600mm）范围内；6.独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体；7.砌筑砂浆强度等级小于或等于M2.5的砖墙。

分析：如下图所示红色（方格）部分教材内容3：脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。

分析：脚手架在无连墙件的情况下最高2步，或者说允许在连墙件之上无连墙件搭设最多2步高的架体。

教材内容4：纵向水平杆应设置在立杆内侧，其长度不应小于3跨。

分析：如图所示教材内容5：两根相邻纵向水平杆的接头不应设置在同步内，不同步的两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。

分析：如图所示教材内容6：纵向水平杆搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。

分析：如图所示教材内容7：主节点处必须设置一根横向水平杆（小横杆），用直角扣件扣接且严禁拆除。

分析：如图所示教材内容8：主节点处的两个直角扣件的中心距不应大于150mm。

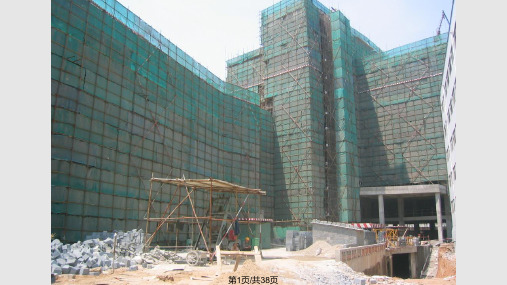

脚手架详解PPT课件•脚手架基本概念与分类•脚手架结构与组成部件•脚手架搭建与拆除流程•脚手架使用安全与检查维护目•脚手架在建筑施工中应用实例•总结与展望录01脚手架基本概念与分类脚手架定义及作用定义脚手架是为保证各施工过程顺利进行而搭设的工作平台。

作用按手部操作要求分类的脚手架，满足施工人员操作、堆放材料、运输等要求。

脚手架分类与特点分类按搭设的位置分为外脚手架、里脚手架；按材料不同可分为木脚手架、竹脚手架、钢管脚手架；按构造形式分为立杆式脚手架、桥式脚手架、门式脚手架、悬吊式脚手架、挂式脚手架、挑式脚手架、爬式脚手架。

特点不同类型的脚手架有不同的特点，如钢管脚手架具有装拆方便，承载力大，比较经济等优点。

适用范围及选型原则适用范围不同类型的脚手架适用于不同的工程类型和施工条件。

例如，扣件式钢管脚手架适用于各种高度和形状的建筑物和构筑物；碗扣式钢管脚手架适用于各种平面形状和尺寸的建筑物和构筑物；门式钢管脚手架适用于室内装饰和高度不大的外墙装修等。

选型原则在选择脚手架类型时，需要考虑工程类型、施工条件、荷载要求、使用期限等因素。

同时，还需要注意脚手架的安全性和稳定性，确保施工人员的安全。

02脚手架结构与组成部件脚手架的垂直支撑部分，负责承载整个结构的重量。

立杆横杆斜杆连接立杆的水平部件，提供横向稳定性。

斜向连接立杆的部件，增强脚手架的稳定性和抗风能力。

030201立杆、横杆、斜杆等构成连接件、固定件等辅助部件连接件用于连接立杆、横杆和斜杆的部件，如扣件、插销等，确保脚手架结构的稳固性。

固定件用于将脚手架固定在建筑物或其他结构上的部件，如锚固件、紧固件等，提高整体安全性。

踏板扶手安全网防护栏杆踏板、扶手等安全防护设施01020304供工人站立和行走的平台，需具备防滑、承载能力强等特点。

设置在脚手架外侧的防护设施，为工人提供额外的支撑和保护，防止跌落事故。

在脚手架下方张设的防护网，用于防止物体坠落伤人。

全套脚手架三维构造图，内附做法及说明，小白也秒懂！来源：、厦门住建局文末附下载方式文章底部附有全部资料下载方式01管理要求1、本图集脚手架工程指落地式钢管脚手架和型钢悬挑式钢管脚手架两大类，分别由架体基础、架体构造、架体防护和斜道等部分组成。

脚手架工程搭拆应执行现行《危险性较大的分部分项工程安全管理规定》住房和建设部第37号令、《建筑施工脚手架安全技术统一标准》（GB 51210-2016）、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2011）、《关于实施<危险性较大的分部分项工程安全管理规定>有关问题的通知》建办质[2018]31号文、《关于加强建筑施工主要重大危险源安全管控的通知》（闽建建[2017]30号文）等规范、标准规定。

2、脚手架施工前应编制专项施工方案，架体应有设计计算书以及主要节点构造详图、架体平面图、剖面图等，并经施工企业技术负责人、总监理工程师审核审批，安拆过程中专职安全管理人员必须在场。

高度50m及以上的落地式钢管脚手架和高度20 m及以上型钢悬挑钢管脚手架专项施工方案应通过专家论证后，方可实施。

3、脚手架搭设人员必须持有住房和城乡建设部发放的建筑架子工操作证，且在有效期内。

4、基础是脚手架稳定性的重要组成部分。

在基础地耐力和沉降不满足规范要求时，严禁搭设落地式钢管脚手架，可优先考虑采用悬挑钢管脚手架。

5、脚手架外侧应满挂阻燃性能符合要求的密目式安全网。

6、脚手架使用的杆件、扣件等材质的规格应符合规范要求和消防要求，严禁用两种不同直径的钢管混搭。

7、扣件螺栓拧紧扭力矩不应小于40N·m，且不应大于65N·m。

8、脚手架使用前应组织验收，验收合格后方可投入使用，使用中应加强日常的检查维护工作，确保架体使用安全。

9、夜间、遇六级（含六级）以上大风及雷雨等天气，不得进行脚手架搭设、拆除作业。

02脚手架的细部加强构造1、洞口连墙对拉构造洞口拉结细部做法：架体小横杆延长作为连墙杆，a为800mm或1050mm（悬挑式脚手架为800mm，落地式脚手架为1050mm），连墙杆外露洞口≥100mm。

脚手架1、脚手架底面底座标高宜高于自然地坪50-100mm2、单排脚手架-—只有一排立杆,短横杆的一端搁置在墙体上的脚手架。

双排脚手架-—由内外两排立杆和纵、横水平杆构成的脚手架（。

双排脚手架一般用于砌筑工程。

砌筑需要承重:丢放水泥、砖等.单排脚手架一般用于内墙抹灰，刷涂料等不需要承重的工程。

单排脚手架需要把抱杆支靠在墙上.单排脚手架的横向水平杆不应设置在下列部位：①设计上不许留脚手眼的地方；②过梁上与过梁两端成60°的三角形范围内及过梁净跨度1/2 的高度范围内;③宽度小于1m 的窗间墙；120mm 厚墙、料石清水墙和独立柱；④梁或梁垫下及其左右500mm 范围内;⑤砖砌体门窗洞口两侧200mm（石砌体为300mm）和转角处450mm(石砌体为600mm）范围内;⑥.独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体；⑦砌筑砂浆强度等级小于或等于M2.5 的砖墙。

3、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步.（分析：脚手架在无连墙件的情况下最高2步，或者说允许在连墙件之上无连墙件搭设最多2步高的架体。

步数即是水平大横杆间距)4、纵向水平杆（可理解为大横杆）应设置在立杆内侧，其长度不应小于3 跨。

5、两根相邻纵向水平杆的接头不应设置在同步内，不同步两个相邻接头在水平方向错开的距离不应小于500mm,各接头中心至最近主节点的距离不应大于纵距的1/3。

6、两根相邻纵向水平杆的接头不应设置在同跨内，不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。

7、纵向水平杆搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。

8、主节点处必须设置一根横向水平杆(小横杆），用直角扣件扣接且严禁拆除。

9、主节点处的两个直角扣件的中心距不应大于150mm。

10、在双排脚手架中，离墙一端的外伸长度不应大于0.4 倍的两节点的中心长度,且不应大于500mm.11、作业层上非主节点处的横向水平杆，最大间距不应大于纵距的1/2.12、冲压钢脚手板、木脚手板、竹串片脚手板等，应设置在三根横向水平杆上.当脚手板长度小于2m 时，可采用两根横向水平杆支撑,但应将脚手板两端与其可靠固定，严防倾翻。

脚手架图文教程PPT课件•脚手架基本概念与分类•搭设前准备工作及安全要求•脚手架搭设步骤详解•脚手架使用过程中的注意事项目•常见问题分析与解决方法•图文结合实例展示录01脚手架基本概念与分类脚手架定义及作用脚手架定义脚手架是为了保证各施工过程顺利进行而搭设的工作平台，用于承载施工人员、施工材料和设备等。

脚手架作用提供安全、稳定的工作空间，确保施工人员在高空作业时的安全，提高施工效率和质量。

扣件式脚手架碗扣式脚手架悬挑式脚手架附着式升降脚手架脚手架主要类型介绍01020304由钢管和扣件组成，搭设灵活，承载能力强，适用于各种建筑结构和施工条件。

由碗扣、横杆和立杆组成，结构稳定，搭设速度快，适用于桥梁、隧道等大规模施工。

通过悬挑梁将脚手架荷载传递给建筑结构，适用于高层建筑外墙施工和装修。

附着在建筑结构上，通过升降设备实现升降功能，适用于高层建筑外立面施工。

选用原则与注意事项选用原则根据工程特点、施工条件、承载要求和经济性等因素综合考虑，选择适合的脚手架类型。

注意事项确保脚手架材料质量合格，搭设符合规范要求，使用过程中加强检查和维护，确保安全使用。

同时，要对施工人员进行安全教育和培训，提高他们的安全意识和操作技能。

在拆除脚手架时，应遵循从上到下、逐层拆除的原则，严禁抛掷杆件和扣件。
