脚手架图解

附件：4

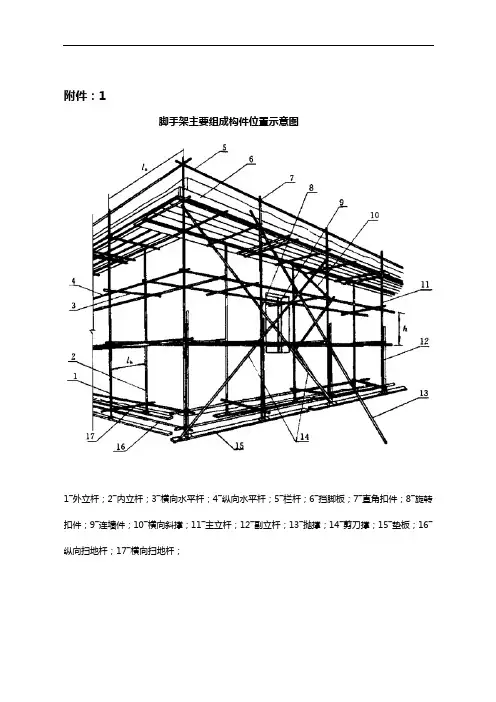

附件脚手架主要组成构件位置示意图
1―外立杆；2―内立杆；3―横向水平杆；4―纵向水平杆；5―栏杆；6―挡脚板；7―直角扣件；8―旋转扣件；9―连墙件；10―横向斜撑；11―主立杆；12―副立杆；13―抛撑；14―剪刀撑；15―垫板；16―纵向扫地杆；17―横向扫地杆；
附件2、脚手架警示牌
脚手架警示牌
脚手架挂牌实行两种颜色，内容应包含任务名称、搭设单位、脚手架位置、脚手架编号、搭建日期、搭建人、脚手架用途、监理验收签字、脚手架使用单位安全员签字、施工项目负责人签字、检查验收日期，其中：
1. 绿色表示脚手架已经过检查且符合设计要求，可以使用；
2. 红色表示脚手架未搭设完成或不合格，不得使用；另外，在特殊情况下，如天气原因等，禁止攀爬，也使用该牌。

产品地址：
Taobao店铺名：居家安全商城
附件3、脚手架检查清单
脚手架检查清单编号：。

1―外立杆；2―内立杆；3―横向水平杆；4―纵向水平杆；5―栏杆；6―挡脚板；7―直角扣件；8―旋转扣件；9―连墙件；10―横向斜撑；11―主立杆；12―副立杆；13―抛撑；14―剪刀撑；15―垫板；16―纵向扫地杆；17―横向扫地杆；扣件式钢管脚手架各杆件位置---示意图。

脚手架搭设规范有哪些？一、外脚手架施工要点1、根据本工程的设计特点和现场条件，外脚手架采用ф48钢管双排脚手架，立杆纵距1.5m，横距1.05m，内立杆距离建筑物外立面0.30m，立杆步距为1.8m ；四层屋面上立杆间距为1.5m×1.5m，在距屋面200mm处及以上每隔1.8m将所有的钢管用ф48钢管联成一整体，并采用剪刀撑加固，并利用6m斜杆将该处架子与原外架及原建筑的连墙件相连，按满堂架形式保证其整体性。

2、大横杆位于立杆内侧，其长度不小于3跨，外架内侧的大横杆的竖向间距为1.8m，外侧的大横杆的竖向间距为0.9m，即在外立杆内侧每步的中间高度处另加一根大横杆，以作防护栏杆。

3、小横杆间距1.5m，紧靠在大横杆之下，靠墙一侧外伸长度不应大于500。

4、立杆与大横杆的连接：立杆除顶层顶步可采用搭接，且搭接长度不小于1米、采用不少于2个旋转扣件、扣件端部距连接杆端不小于100外，其余均应采用对接扣件连接，接头应错开不在同步内，错开的距离不小于500，各接头中心至主节点的距离不宜大于600。

5、大横杆的连接宜对接扣件连接，也可采用搭接，接头应错开在不同步、不同跨内，错开的距离不小于500，各接头中心至主节点的距离不宜大于500，搭接长度不小于1米，应等间距采用3个旋转扣件予以固定，扣件端部距连接杆端不小于100。

6、落地式脚手架底部设槽钢。

立杆底部应设纵横向扫地杆，纵向扫地杆离地不大于200，纵向扫地杆紧贴在横向扫地杆之下。

7、剪刀撑设置：纵向剪刀撑应在外立面连续设置，每道剪刀撑宽度不小于4跨、不大于6跨，且与地面成45°～60°角，每个交叉点均应用旋转扣件将剪刀撑斜杆与立杆或小横杆伸出端固定，接头中心至主节点的距离不宜大于150，剪刀撑斜杆的接长宜采用搭接连接，接头要求与立杆搭接接头要求相同，转角处和中间每6跨设一道横向剪刀撑，由底至顶在同一件间呈“之”字型连续布置，斜杆采用不少于2个旋转扣件固定在与之相交的小横杆的伸出端，各接头中心至主节点的距离不宜大于150。

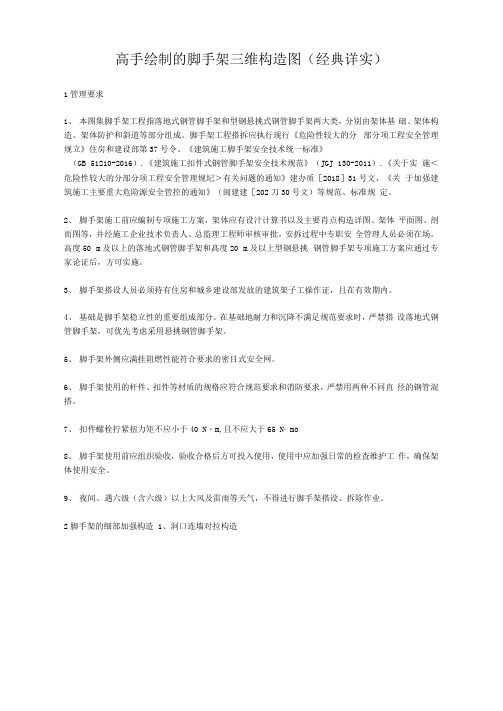

高手绘制的脚手架三维构造图（经典详实）1管理要求1、本图集脚手架工程指落地式钢管脚手架和型钢悬挑式钢管脚手架两大类，分别由架体基础、架体构造、架体防护和斜道等部分组成。

脚手架工程搭拆应执行现行《危险性较大的分部分项工程安全管理规立》住房和建设部第37号令、《建筑施工脚手架安全技术统一标准》（GB 51210-2016）.《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2011）.《关于实施＜危险性较大的分部分项工程安全管理规圮＞有关问题的通知》建办质［2018］31号文、《关于加强建筑施工主要重大危险源安全管控的通知》（闽建建［202刀30号文）等规范、标准规定。

2、脚手架施工前应编制专项施工方案，架体应有设汁计算书以及主要肖点构造详图、架体平面图、剖而图等，并经施工企业技术负责人、总监理工程师审核审批，安拆过程中专职安全管理人员必须在场。

高度50 m及以上的落地式钢管脚手架和髙度20 m及以上型钢悬挑钢管脚手架专项施工方案应通过专家论证后，方可实施。

3、脚手架搭设人员必须持有住房和城乡建设部发放的建筑架子工操作证，且在有效期内。

4、基础是脚手架稳立性的重要组成部分。

在基础地耐力和沉降不满足规范要求时，严禁搭设落地式钢管脚手架，可优先考虑采用悬挑钢管脚手架。

5、脚手架外侧应满挂阻燃性能符合要求的密目式安全网。

6、脚手架使用的杆件、扣件等材质的规格应符合规范要求和消防要求，严禁用两种不同直径的钢管混搭。

7、扣件螺栓拧紧扭力矩不应小于40 N・m,且不应大于65 N∙ mo8、脚手架使用前应组织验收，验收合格后方可投入使用，使用中应加强日常的检査维护工作，确保架体使用安全。

9、夜间、遇六级（含六级）以上大风及雷雨等天气，不得进行脚手架搭设、拆除作业。

2脚手架的细部加强构造 1、洞口连墙对拉构造洞口拉结剖面图洞口拉结三维模型图洞口拉结细部做法：架体小横杆延长作为连墙杆，a为800 mm或1050 mm （悬挑式脚手架为800 mm,落地式脚手架为1050 mm）,连墙杆外露洞口≥ 100 mm.在连墙杆上，内外墙各附加一根钢管，用扣件连接，小横杆两端分别外露洞口各2100mm。

24种典型脚手架设计图3.10.1高层脚手架基底作法(垫槽钢) 3.10.2高层脚手架基底作法(垫道木) 3.10.3脚手架刚性连墙件构造示意图3.10.4脚手架柔性连墙件构造示意图3.10.5连墙点作法(夹固式)
3.10.6连墙点作法(锚固式)
3.10.7剪力墙结构脚手架拉接图
3.10.8脚手架檐口挑架图
3.10.9外挑脚手架图1
3.10.10外挑脚手架图2
3.10.11外挑脚手架图3
3.10.12外挑脚手架图4
3.10.13外挑脚手架图5
3.10.14外挑脚手架施工顺序示意图3.10.15剪力墙电动外架图
3.10.16框架结构电动外架图
3.10.17剪力墙结构外装修吊篮装配图3.10.18脚手架卸荷吊料平台剖面图3.10.19降噪围挡示意图(外挑架)
3.10.20液压提升外脚手架布置图
3.10.21梁板碗扣式脚手架图
3.10.22加固施工外架附墙平面示意图3.10.23门洞外脚手架搭设
3.10.24外墙导轨式外爬架图。

附件：1脚手架主要组成构件位置示意图1―外立杆；2―内立杆；3―横向水平杆；4―纵向水平杆；5―栏杆；6―挡脚板；7―直角扣件；8―旋转扣件；9―连墙件；10―横向斜撑；11―主立杆；12―副立杆；13―抛撑；14―剪刀撑；15―垫板；16―纵向扫地杆；17―横向扫地杆；附件2、脚手架警示牌脚手架警示牌脚手架挂牌实行两种颜色，内容应包含任务名称、搭设单位、脚手架位置、脚手架编号、搭建日期、搭建人、脚手架用途、监理验收签字、脚手架使用单位安全员签字、施工项目负责人签字、检查验收日期，其中：1. 绿色表示脚手架已经过检查且符合设计要求，可以使用；2. 红色表示脚手架未搭设完成或不合格，不得使用；另外，在特殊情况下，如天气原因等，禁止攀爬，也使用该牌。

脚手架禁用牌本脚手架不具备使用条件，除搭设作业人员外，其他人员禁止攀爬或使用。

任务名称：搭设单位：搭设人：附件3、脚手架检查清单《建筑施工扣件式钢管脚手架搭设安全技术规范》JGJ130-2001。

《建筑施工门式钢管脚手架搭设安全技术规范》JGJ128-2000。

附件4、建筑用扣件钢管脚手架搭设的结构安全要求（一）纵向水平杆、横向水平杆、脚手板构造要求1.纵向水平杆的构造应符合下列规定。

1.1纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨。

1.2纵向水平杆接长宜采用对接扣件连接，也可采用搭接。

对、接、搭接应符合下列规定。

1.2.1纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3（图1）。

1.2.2搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。

（a）接头不在同步内（立面）；（b）接头不在同跨内（平面）1―立杆；2―纵向水平杆；3―横向水平杆图1 纵向水平杆对接接头布置1.2.3当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm（图2）。
