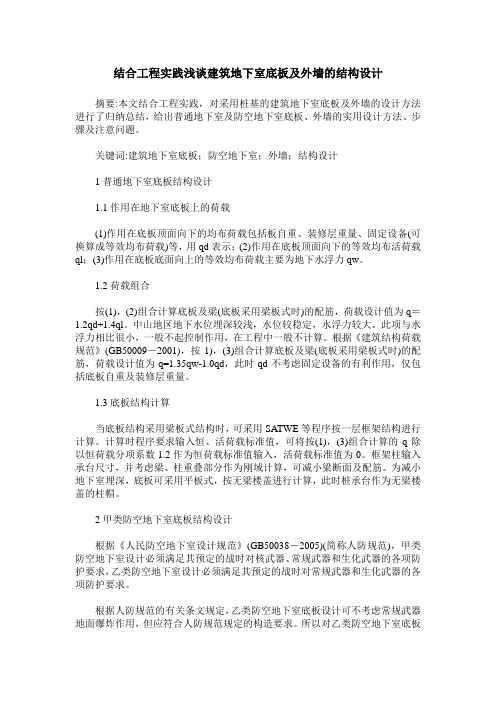

结合工程实践浅谈建筑地下室底板及外墙的结构设计摘要:本文结合工程实践，对采用桩基的建筑地下室底板及外墙的设计方法进行了归纳总结，给出普通地下室及防空地下室底板、外墙的实用设计方法、步骤及注意问题。

关键词:建筑地下室底板；防空地下室；外墙；结构设计1普通地下室底板结构设计1.1作用在地下室底板上的荷载(1)作用在底板顶面向下的均布荷载包括板自重、装修层重量、固定设备(可换算成等效均布荷载)等，用qd表示；(2)作用在底板顶面向下的等效均布活荷载ql；(3)作用在底板底面向上的等效均布荷载主要为地下水浮力qw。

1.2荷载组合按(1)，(2)组合计算底板及梁(底板采用梁板式时)的配筋，荷载设计值为q＝1.2qd+1.4ql。

中山地区地下水位埋深较浅，水位较稳定，水浮力较大。

此项与水浮力相比很小，一般不起控制作用，在工程中一般不计算。

根据《建筑结构荷载规范》(GB50009－2001)，按1)，(3)组合计算底板及梁(底板采用梁板式时)的配筋，荷载设计值为q=1.35qw-1.0qd，此时qd不考虑固定设备的有利作用，仅包括底板自重及装修层重量。

1.3底板结构计算当底板结构采用梁板式结构时，可采用SATWE等程序按一层框架结构进行计算。

计算时程序要求输入恒、活荷载标准值，可将按(1)，(3)组合计算的q除以恒荷载分项系数1.2作为恒荷载标准值输入，活荷载标准值为0。

框架柱输入承台尺寸，并考虑梁、柱重叠部分作为刚域计算，可减小梁断面及配筋。

为减小地下室埋深，底板可采用平板式，按无梁楼盖进行计算，此时桩承台作为无梁楼盖的柱帽。

2甲类防空地下室底板结构设计根据《人民防空地下室设计规范》(GB50038－2005)(简称人防规范)，甲类防空地下室设计必须满足其预定的战时对核武器、常规武器和生化武器的各项防护要求，乙类防空地下室设计必须满足其预定的战时对常规武器和生化武器的各项防护要求。

根据人防规范的有关条文规定，乙类防空地下室底板设计可不考虑常规武器地面爆炸作用，但应符合人防规范规定的构造要求。

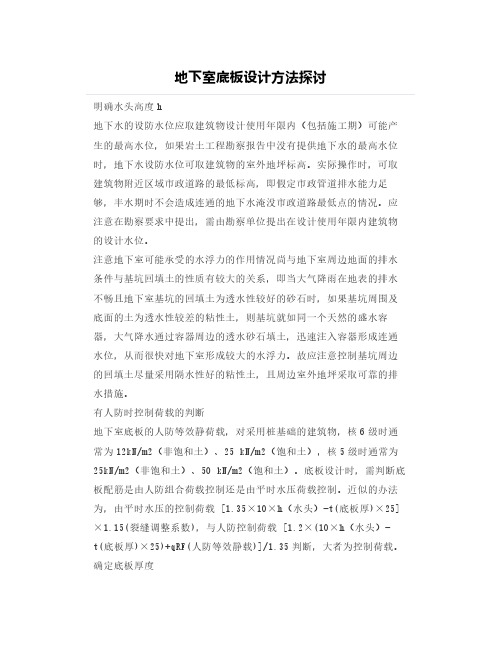

地下室底板设计方法探讨明确水头高度h地下水的设防水位应取建筑物设计使用年限内（包括施工期）可能产生的最高水位，如果岩土工程勘察报告中没有提供地下水的最高水位时，地下水设防水位可取建筑物的室外地坪标高。

实际操作时，可取建筑物附近区域市政道路的最低标高，即假定市政管道排水能力足够，丰水期时不会造成连通的地下水淹没市政道路最低点的情况。

应注意在勘察要求中提出，需由勘察单位提出在设计使用年限内建筑物的设计水位。

注意地下室可能承受的水浮力的作用情况尚与地下室周边地面的排水条件与基坑回填土的性质有较大的关系，即当大气降雨在地表的排水不畅且地下室基坑的回填土为透水性较好的砂石时，如果基坑周围及底面的土为透水性较差的粘性土，则基坑就如同一个天然的盛水容器，大气降水通过容器周边的透水砂石填土，迅速注入容器形成连通水位，从而很快对地下室形成较大的水浮力。

故应注意控制基坑周边的回填土尽量采用隔水性好的粘性土，且周边室外地坪采取可靠的排水措施。

有人防时控制荷载的判断地下室底板的人防等效静荷载，对采用桩基础的建筑物，核6级时通常为12kN/m2（非饱和土）、25kN/m2（饱和土），核5级时通常为25kN/m2（非饱和土）、50kN/m2（饱和土）。

底板设计时，需判断底板配筋是由人防组合荷载控制还是由平时水压荷载控制。

近似的办法为，由平时水压的控制荷载[1.35×10×h（水头）-t(底板厚)×25]×1.15(裂缝调整系数)，与人防控制荷载[1.2×(10×h（水头）-t(底板厚)×25)+qRF(人防等效静载)]/1.35判断，大者为控制荷载。

确定底板厚度确定底板厚度时一般需考虑如下因素：（1）底板的冲切承载力；（2）底板的抗渗能力；（3）兼作筏板功能时尚要考虑其调节不均匀沉降的能力及筏板的整体刚度。

底板的冲切承载力底板的冲切承载力一般指底板在水压或水压与人防组合荷载作用下，其抵抗冲切破坏的能力，通常由承台或独立基础的冲切控制。

住宅小区地下室底板结构设计分析随着城市化进程的加快，住宅小区的地下室底板结构设计变得越来越重要。

地下室作为住宅小区的重要组成部分，必须具备良好的结构设计，以确保住宅的安全和稳定。

本文将从地下室底板结构设计的角度进行分析，探讨其设计原则、结构类型以及施工工艺等方面的内容。

1. 设计原则在进行地下室底板结构设计时，需要考虑以下几个原则：安全性、稳定性、耐久性和经济性。

地下室底板必须具备足够的安全性，能够承受地上建筑物的重量和外部环境的影响，保障住宅区内居民的生命财产安全。

地下室底板要保证稳定性，不受外部地质条件和自然灾害的影响，确保整个建筑的稳定运行。

地下室底板需要具备较长的使用寿命和良好的耐久性，减少后期维修和维护的成本。

地下室底板结构设计需要符合经济原则，尽可能降低建造成本，提高建筑效益。

2. 结构类型地下室底板的结构类型主要包括钢筋混凝土楼板、钢构筑、木结构等几种形式。

钢筋混凝土楼板是目前应用最为广泛的一种结构类型。

它具有承重能力强、耐用性好、施工方便等优点，适合于各类住宅小区地下室的底板设计。

钢筋混凝土楼板的设计原则主要包括梁板整体设计和板柱节点设计。

梁板整体设计要求合理确定梁板的净跨度、配筋、梁端和板端的处理等，以保证整体承载和变形性能。

板柱节点设计则需要考虑节点的刚度和承载能力，提高板柱连接的稳定性和安全性。

钢构筑和木结构地下室底板在特殊场合也有一定的应用，它们具有自重轻、施工周期短等优点，在一些特殊情况下可以考虑采用。

3. 施工工艺在地下室底板的施工过程中，需要注意以下几个关键环节：基础准备、模板安装、钢筋绑扎、混凝土浇筑、养护等。

基础准备是地下室底板施工的第一步，需要对基础进行清理、浇筑砂浆垫层等处理，为后续施工工作创造条件。

模板安装是地下室底板施工的关键环节，需要保证模板的平整度和强度，以保证混凝土浇筑的质量。

钢筋绑扎是地下室底板施工的重要环节，需要按照设计要求进行布置和绑扎钢筋，以保证混凝土的受力性能。

住宅小区地下室底板结构设计分析地下室是住宅小区中常见的建筑结构之一，它具有储存、停车以及其他功能的作用。

地下室底板结构设计对于地下室的使用寿命、稳定性和安全性至关重要。

本文将对住宅小区地下室底板结构设计进行分析和讨论。

地下室底板的设计应该首先考虑地下水位的高低及地下室所处的地理条件。

如果地下室位于水位较高的地区，地下室底板的设计应该考虑到防水和耐水的特性，以防止地下水渗透到地下室内部。

地下室底板的材料应选择防水性能好的材料，如混凝土防水板或者聚氨酯防水涂料等。

对于地下水位较低的地区，可以采用适当的防水措施来保证地下室底板的防水性能。

地下室底板结构设计应考虑到荷载和力学性能。

地下室底板需要承受上部建筑物的荷载，并能够分散和传递荷载到地基上。

地下室底板的设计应符合相关的结构设计规范和标准，如建筑设计规范、地基技术规范等。

地下室底板的材料应选择强度高、抗压性能好的材料，如高强度混凝土等。

地下室底板的结构形式应该根据具体情况选择，如梁板体系、双层板体系等。

地下室底板结构设计还应考虑到施工和维护的便利性。

地下室底板的施工过程需要考虑到材料的供应和运输、施工设备的进出等因素。

地下室底板的维护需要考虑到通风、排水等因素，以保证地下室底板的稳定性和安全性。

地下室底板的设计应考虑到施工和维护的便利性，如合理选择材料、加强通风和排水等。

住宅小区地下室底板结构设计需要考虑到防水、荷载和力学性能以及施工和维护的便利性等因素。

只有在综合考虑各项因素的基础上进行设计，才能确保地下室底板在使用过程中的稳定性和安全性。

在设计过程中也需要注重节约资源和保护环境的原则，以确保地下室底板的可持续发展。

住宅小区地下室底板结构设计分析随着现阶段经济技术的不断提升，对于住宅小区本身的要求也得到了不断的提高，在现代化的住宅小区地下室的底板结构设计过程当中，需要根据实际情况来进行分析和对比，从而选择出最优设计方案。

在具体的实际工程设计施工过程当中，对底板本身的抗浮设计进行科学的处理，通过验算来实现最优方案的设计，从而提升住宅小区的整体质量。

在本文当中，主要以某个小区作为主要研究对象，对其中的地下室底板结构设计方案经过了计算之后做出了最后的设计分析。

标签：住宅小区;地下室;底板结构;设计分析1、工程概况在本文当中，主要以某城市当中的某个大型住宅小区项目作为主要的研究对象，其中该小区占地面积达到了45000平方米，在设计施工的过程当中，主要分为三期进行开发，在本文当中，主要对该小区的二三期工程作为主要的研究对象。

在二期工程当中，占地面积达到了7200平方米，地上建筑为16层，建筑面积总共为24500平方米。

在建筑结构方面采用的是框架剪力墙的结构进行施工。

在三期工程当中，占地面积达到了9230平方米，地上建筑13层，总体的建筑面积为28500平方米。

在地下室的建筑当中，横跨了二期和三期的高层以及小高层的建筑物和中间位置当中，地下的二层主要作为车库和设备间来进行使用。

2、地下室底板结构设计方案的确定在该工程当中，地下室底板面的标高可以确定为-9.250m，在该工程当中，基础是相对较深的，因此地下室的底板需要承受水浮力的压力，在无梁楼盖式底板的建筑过程当中，需要根据其内力的分析和配筋的计算进行分析，其中在计算的过程当中，需要按照柱上板带和跨中板带来进行施工。

对于每一个截面的弯矩设计数据方面，需要最大限度的满足在不同的负荷情况下进行不同的组合，在进行该方法的使用过程当中，需要保证满足条件方可以进行施工，其中在每一个方向当中需要至少拥有三连续跨;并且在同一个方向当中的相邻跨度中间所产生的差值需要在较长跨度的1.3倍的范围内;同时，对于每一个区域当中的长板和短板之间的比值需要保证不大于2。

住宅小区地下室底板结构设计分析
地下室底板结构设计是住宅小区地下室结构设计中的一个重要环节，它关乎着地下室的稳定性、安全性和使用寿命。

本文将从结构设计的角度对地下室底板的设计进行分析。

地下室底板的厚度和强度是设计中需要考虑的重要因素之一。

一般来说，地下室底板的厚度应根据地下室的用途、荷载情况和地基条件来确定。

一般地下室底板的厚度应在100毫米以上，以确保足够的强度和稳定性。

地下室底板的强度应满足规定的承载能力要求，以确保地下室的使用安全。

地下室底板的材料选择也是设计中需要注意的一个关键点。

一般来说，地下室底板的材料可以选择混凝土、钢筋混凝土等。

对于一些特殊情况，如底板下方存在湿气或地下水位较高的情况，还可以考虑使用防水处理的材料，以防止地下室底板受到潮湿气候的影响而出现损坏。

地下室底板的施工工艺也需要在设计中考虑。

地下室底板的施工工艺应符合国家规范和标准，施工时需要保持严密的操作，以确保施工质量。

地下室底板的施工工艺应包括以下几个方面：一是地下室底板的模板搭设，模板的搭设应符合规定的标准，保证模板的平整度和直线度，以便保证地下室底板的施工质量；二是地下室底板的混凝土浇筑，浇筑过程中应注意控制水灰比和水泥的用量，以确保混凝土的强度和耐久性；三是地下室底板的防水施工，施工时应按照防水施工技术规范进行，确保防水层的完整性和防水性能。

地下室底板设计还需要考虑地下室底板与地下室墙体之间的连接方式。

一般来说，地下室底板与地下室墙体之间要采用钢筋连接，以确保地下室底板和地下室墙体的整体性和稳定性。

地下室底板与地下室墙体之间还需要进行防水处理，以防止水汽渗透和漏水现象的发生。

地下室底板无梁楼盖的设计探析引言：在建筑工程中无梁楼盖结构又称为板柱结构，这是因为楼面荷载的设计是直接由板传递给柱再传递给柱下的。

无梁楼盖结构实现了缩短传递应力的路径，在很大程度上增大了楼层的净空。

这就意味着此种结构与传统的有梁式结构相比，它的整体结构性更好、建筑空间更大甚至还有可能增加层高的优势。

1. 方案比较在建筑工程中，地下室的底板的设计一般采用的是梁板结构。

然而，在对其的施工过程中梁板需要做砖模，梁板结构的施工工序复杂，工期长，且不利于地下室底板的防水。

无梁楼盖是当前对地下室底板设计中常用一种结构形式，它的结构特点是没有梁系设置，而是由板面载荷将应力传递给柱。

这样的板柱结构不仅可以有效的降低地下室整体结构的高度，还可以减少地下室梁土方开挖、砖模砌筑、底板的土层夯实等施工工序，这就意味着垫层以及防水的设置将更加便捷。

此外，无梁板结构的自身设置也较为便捷，像是钢筋的绑扎就很简便。

双向板与无梁楼盖的应用方式存在着很多联系，像是跨度、荷载、施工进度、施工工序、经济性、美观性以及抗震能力等。

据相关学者分析，在建筑工程中当活荷载大于5.0kN/m2时，地下室底板的无梁式楼盖就比有梁式楼盖更具经济性。

这是因为建筑工程中地下室的底板设计通常要考虑到地下水浮力的影响，如果活荷载较大那么有梁式的楼盖的建设经济效益就相对高一些。

2. 相关计算分析无梁楼盖的内力分析方法有按弹性理论和按塑性理论两种，按弹性理论计算有薄板法、经验系数法、等代框架法、有限元计算法等，其中等代框架法和有限元计算法是工程设计中常用的计算方法。

2.1等代框架法等代框架法是将结构分别沿纵横柱列方向划分为具有"框架柱"和"框架梁"的纵横向框架。

将无梁楼盖板视为梁，其宽度为：当竖向荷载作用时为板跨中心线间的距离；当水平荷载作用时为板跨中心线距离的一半。

等代框架梁的高度即板的厚度。

当不满足经验系数法的条件时，可采用等代框架法。

住宅小区地下室底板结构设计分析1. 引言1.1 研究背景地下室在住宅小区建设中扮演着重要的角色，常被用作停车场、储藏室等功能性空间。

而地下室的底板结构设计直接关系到整个建筑物的安全性和稳定性。

对地下室底板结构设计进行深入研究具有重要意义。

随着城市化进程的加快，住宅小区的建设日益增多，地下室底板结构设计也日益受到关注。

由于地下室的特殊环境、复杂荷载条件以及建筑材料的限制，地下室底板结构设计存在一定的挑战和难点，因此有必要深入研究并总结相关经验。

随着建筑技术的不断发展和完善，地下室底板结构设计也在不断创新和优化。

了解和掌握最新的设计原理和方法，可以提高地下室底板结构设计的效率和质量，为住宅小区建设提供更好的保障。

对地下室底板结构设计进行深入研究和分析，具有重要的现实意义和应用价值。

1.2 研究目的地下室底板结构在住宅小区建设中扮演着重要的角色，其设计质量直接影响到整个建筑物的安全性和稳定性。

本研究旨在深入探讨地下室底板结构设计的原理和要素，分析不同设计方案的优缺点，总结常见问题及解决方法，并通过实例分析来进一步验证结论。

通过对地下室底板结构设计的研究，可以为住宅小区建设提供科学的设计指导，确保建筑物的稳定性和安全性，提高居民的生活质量。

本研究也旨在为地下室底板结构设计的未来发展提供参考，探讨新的设计理念和技术应用，推动该领域的不断进步和创新。

通过对地下室底板结构设计的研究，可以进一步提高建筑物的抗震性能，提升整体建筑质量，为城市住宅建设贡献力量。

1.3 研究意义地下室底板结构设计是住宅小区建设中非常重要的一环。

其设计质量直接影响到地下室的使用寿命、安全性和舒适度。

深入研究地下室底板结构设计的原理和要素，分析不同设计方案的优缺点，总结常见问题及解决方法，对于提高地下室底板结构设计的水平，确保住宅小区建筑的质量和安全具有重要的现实意义。

通过对地下室底板结构的研究，可以更好地指导工程设计师和施工单位，合理选择结构设计方案，减少底板结构出现问题的可能性，提高建筑的整体性能。
